TAKEX（竹中エンジニアリング） 赤外線ビームスイッチ 自動ドア挟み込み防止 対向型センサー

DS-6N 赤外線ビームスイッチ 対向型 6m用標準仕様

自動ドアの安全性を高める、挟み込み防止用の補助スイッチです。超小型コントローラと施工性に優れたセンサーヘッドにより、現場環境を選ばず確実な検出を実現します。

  • 型番： DS-6N
  • 製品名： 赤外線ビームスイッチ 対向型 6m用
  • 検出方式： 近赤外線ビーム遮断方式
  • 検知距離： 最大6m以内
  • 主な用途： 自動ドアの挟み込み防止、人の立ち止まり検出
  • 電源電圧： AC100V 50/60Hz

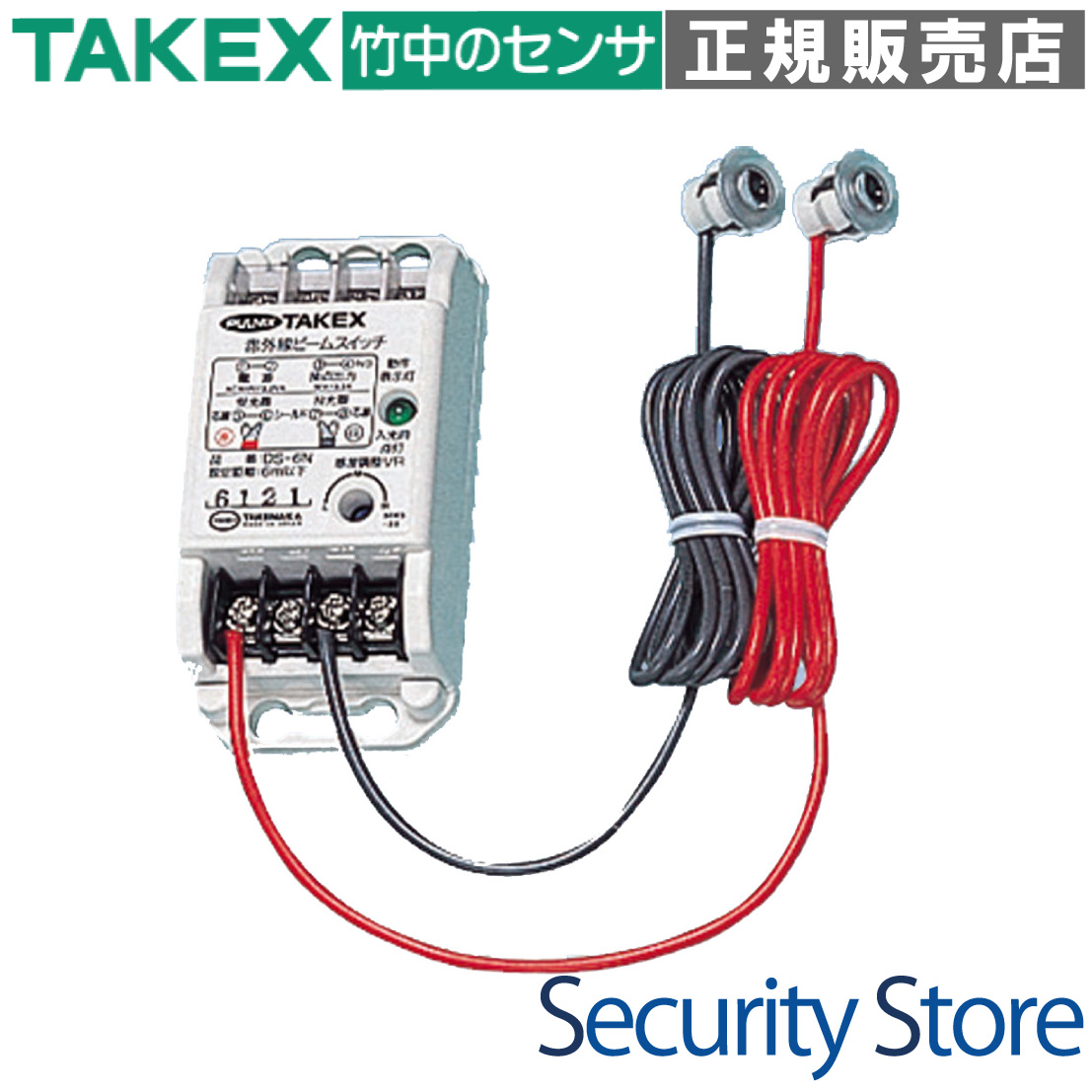

DS-6N 赤外線ビームスイッチ

資料ダウンロード

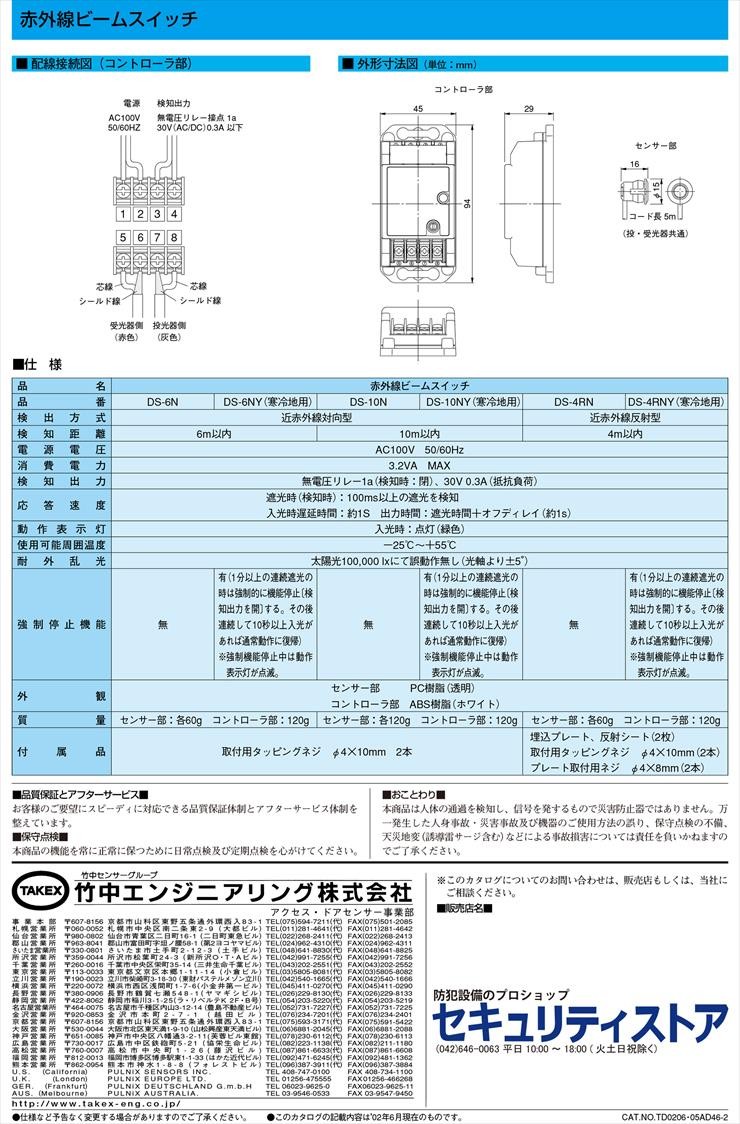

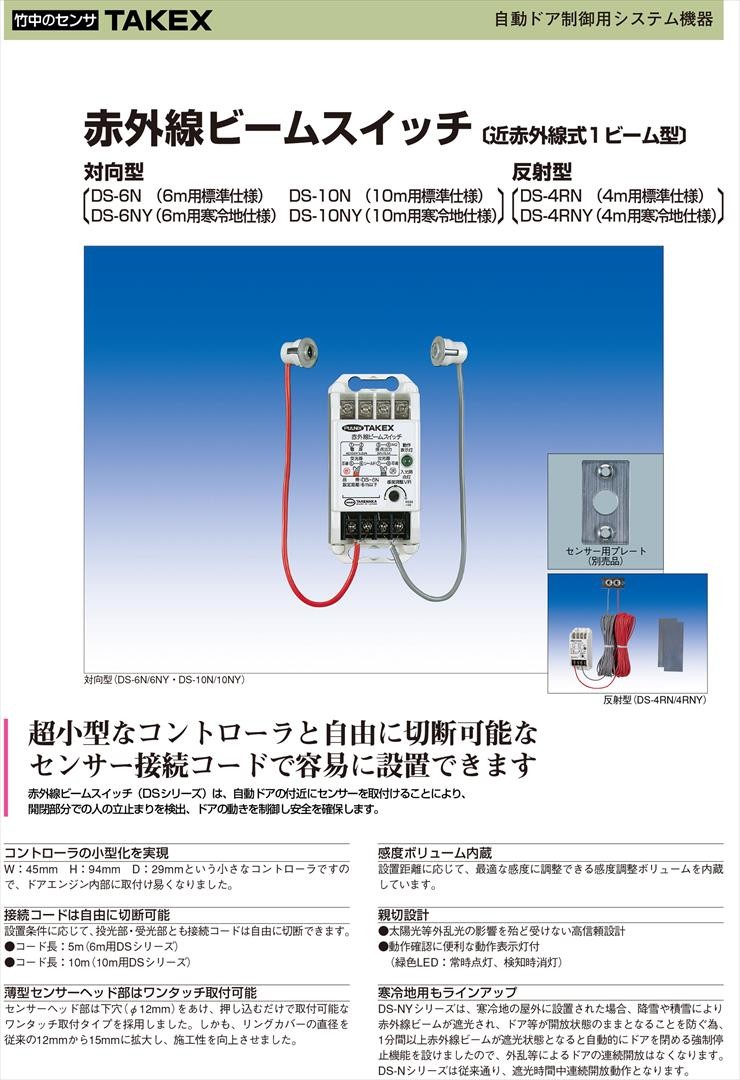

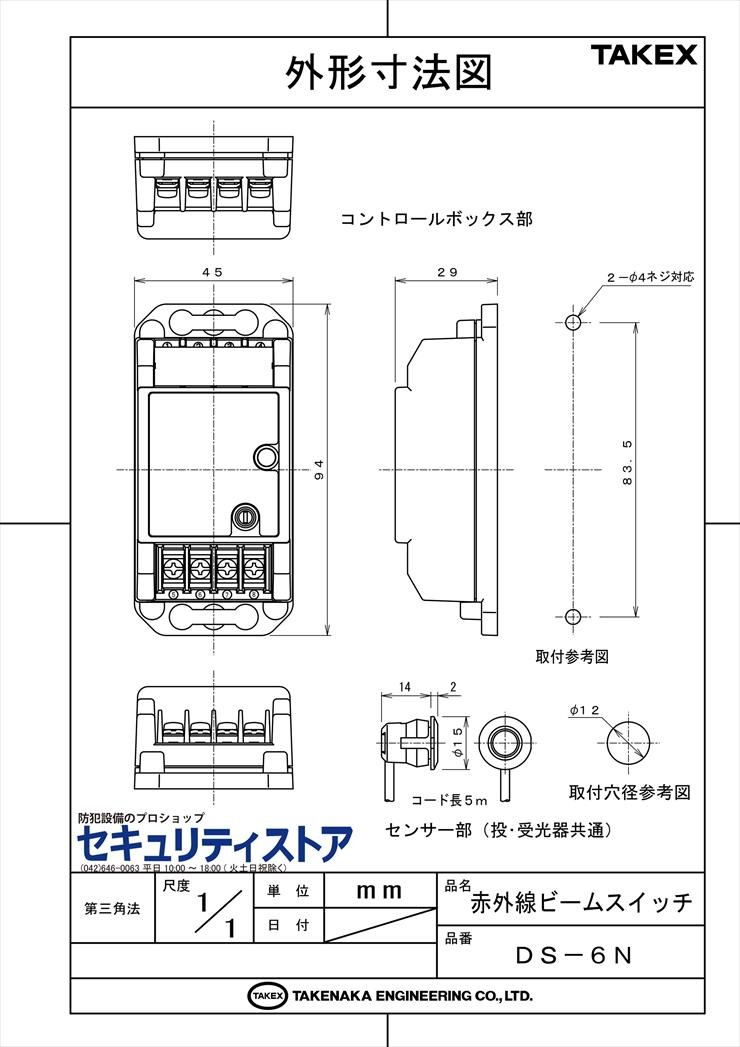

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドア付近の滞留・挟み込み防止
  • 店舗、ビルエントランスの安全確保
  • 特定エリアへの通過検知・カウント補助
  • 既設自動ドアへのセンサー後付け施工

導入前に確認したいポイント

  • 最大検知距離が6m以内であるか
  • コントローラの設置スペース（屋内専用）
  • AC100Vの電源確保が可能か
  • 投光器・受光器の光軸調整が可能な環境か

特長

超小型コントローラで設置場所を選ばない

コントローラサイズはW45×H83.5×D29mmと非常にコンパクトです。自動ドアのエンジンボックス内部や、限られた隙間スペースにも容易に収まる設計となっており、施工の自由度を大きく向上させています。

施工性を追求したワンタッチ取付ヘッド

センサーヘッド部は、Φ12mmの下穴をあけて押し込むだけで固定できるワンタッチ取付タイプを採用しています。さらにリングカバーの直径を15mmに拡大したことで、穴あけ時のわずかなズレもカバーしやすく、仕上がりを美しく保てます。

自由なコード切断による現場最適化

投光部・受光部の接続コードは、設置条件に合わせて自由に切断が可能です。余分なコードをまとめたり隠したりする手間が省け、配線周りをスッキリと仕上げることができます（標準コード長：各5m）。

100,000lxの圧倒的な耐外乱光性能

太陽光100,000lxという、真夏の直射日光が差し込むような過酷な環境下でも誤動作を起こさない高信頼設計です。朝日や夕日が直接差し込むエントランスでも安定した運用が可能です。

内蔵感度ボリュームによる精密調整

コントローラに感度調整ボリュームを搭載しています。設置距離（1m未満・1m〜3m・3m以上）に応じて、L（低）・M（中）・H（高）の3段階を基準に最適な受光感度へ微調整でき、環境由来の誤動作を防ぎます。

運用状態を一目で把握できるLED表示

コントローラには緑色の動作表示灯を搭載。正常入光時は点灯、遮光（検知）時は消灯するため、動作確認が容易です。さらに、受光量低下時には「点滅」してメンテナンス時期を知らせる自己診断機能も備えています。

誤報を防ぐ応答速度とオフディレイ機構

100msec（0.1秒）以上の遮光で検知するよう設計されており、虫の通過や微小なゴミによる誤報を排除。検知後は約1秒間のオフディレイ（遅延保持）機能により、確実な制御信号を外部機器へ送出します。

選定時に評価したい強み

  • 高い汎用性： 国内外の主要な自動ドアエンジンと連動可能な無電圧リレー接点。
  • 長期信頼性： 非接触の赤外線方式により、摩耗のない安定した検知を継続。
  • メンテナンス性： 点滅アラートにより、レンズの汚れや光軸ズレを事前に察知可能。
  • 容易な施工： 切断可能なコードとワンタッチヘッドにより、工事時間を短縮。

LED表示や動作状態

LEDの状態 機器のステータス 必要なアクション
点灯（緑色） 正常待機（入光中） 正常動作。光軸が合っています。
消灯 検知状態（遮光中） 物体を検出しています。接点出力が動作中。
点滅（連続） 受光量低下警告 レンズの清掃、または光軸の微調整が必要です。

内部設定（感度調整）

設置距離に合わせてコントローラのボリュームを調整してください。

設置距離 推奨ボリューム位置
1m 未満 L (Low)
1m 以上 〜 3m 未満 M (Middle) ※工場出荷時
3m 以上 〜 6m 以内 H (High)

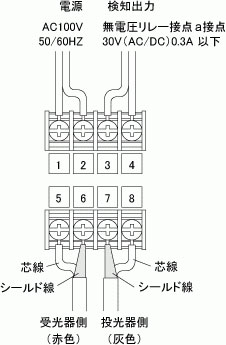

配線・端子仕様

端子番号 接続先 / 信号内容 備考
電源端子 AC100V (50/60Hz) 商用電源を接続。消費電力3.2VA
接点出力 無電圧リレー接点 (a接点) AC/DC 30V 0.3A以下。検知（遮光）時に「閉」
センサー端子 投光器(灰色)・受光器(赤色) 芯線とシールド線を指示通りに接続

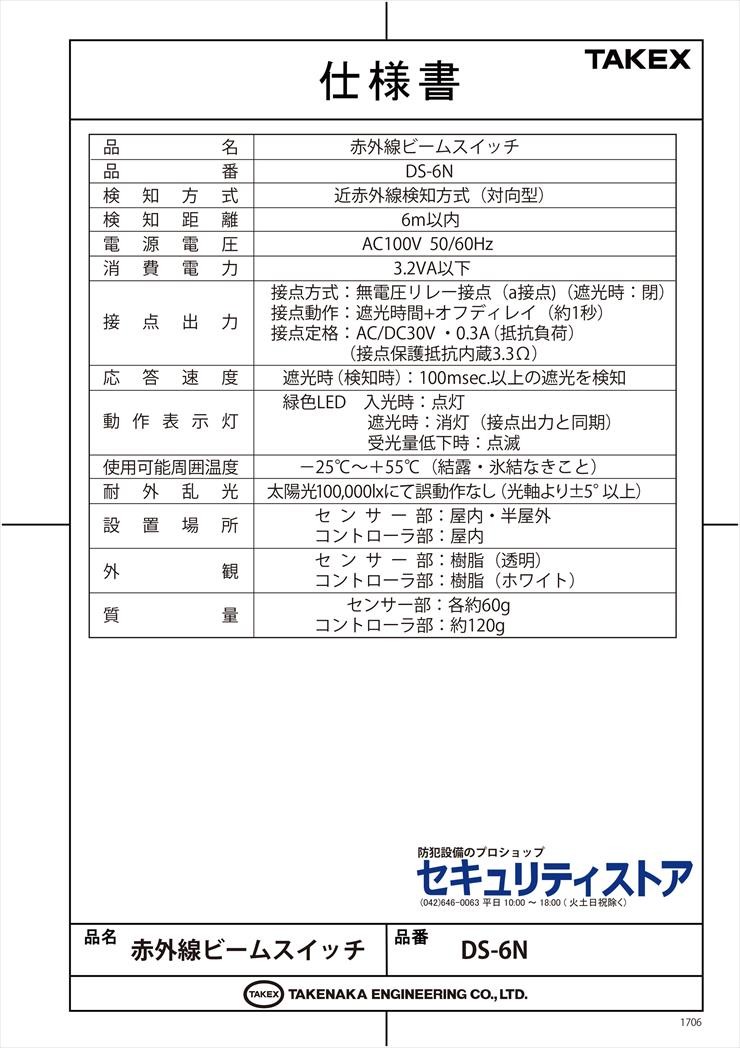

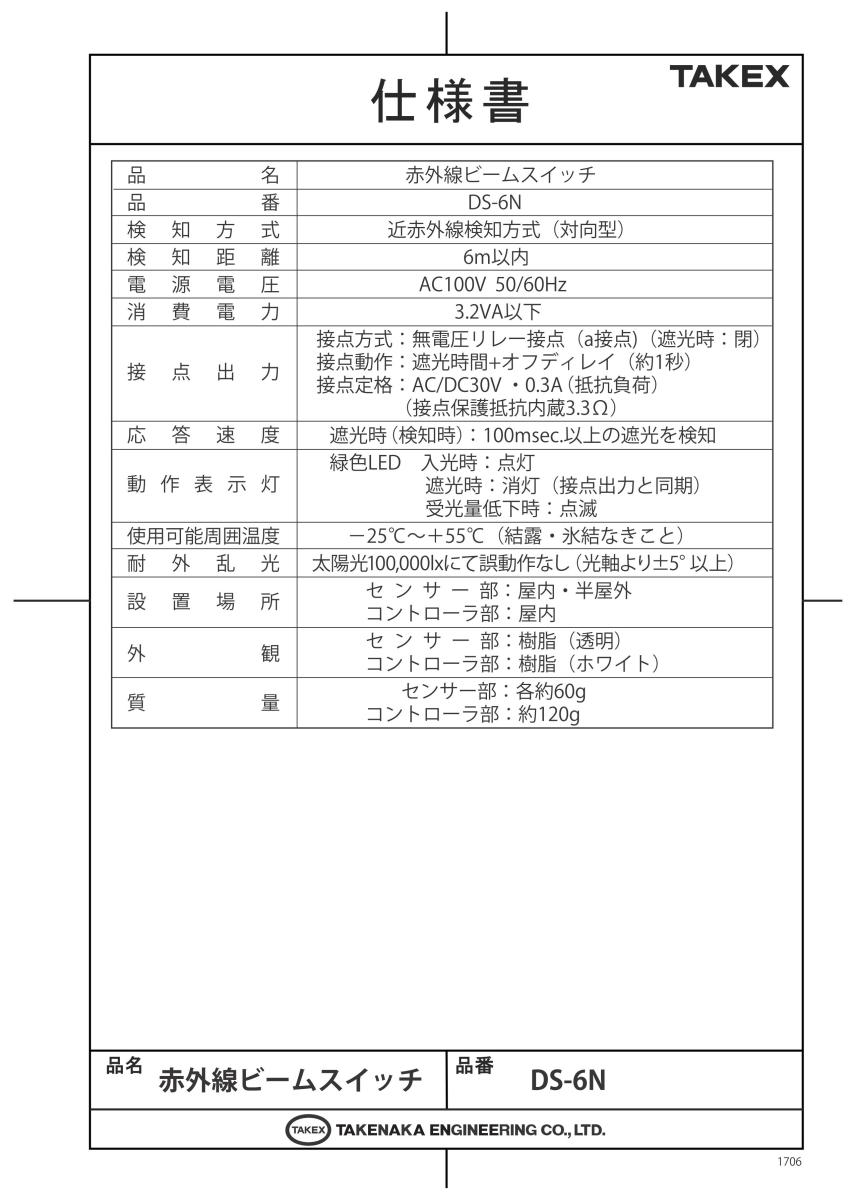

製品仕様

項目 内容
品番DS-6N
検出方式近赤外線ビーム遮断方式(対向型)
検知距離6m以内
電源電圧AC100V 50/60Hz
消費電力3.2VA
検知出力無電圧リレー a接点
30V 0.3A(抵抗負荷)
応答速度遮光時(検知時):100ms以上の遮光を検知
入光時遅延時間:約1秒 出力時間:遮光時間+オフディレイ(約1秒)
動作表示灯入光時:点灯(緑色)
使用可能周囲温度-25℃〜+55℃
耐外乱光太陽光100,000 lxにて誤動作無し(光軸より±5°)
センサーコード長5m(投・受光器共)
設置場所センサー部:屋内・半屋外
コントローラ部:屋内
外観センサー部:樹脂(透明)
コントローラ部:樹脂(ホワイト)
質量センサー部:各約60g
コントローラ部:約120g
寸法（コントローラ）45mm(W) × 83.5mm(H) × 29mm(D)

FAQ

Q：センサーコードは延長できますか？ A：原則として推奨されませんが、やむを得ない場合は投光器側のみにしてください。受光器側の延長は感度低下の原因となります。
Q：センサーヘッドの取付穴は何ミリですか？ A：Φ12mmの穴をあけてください。バリを取り除いてから押し込むだけで固定できます。
Q：LEDが点滅しているのは故障ですか？ A：故障ではなく「受光量低下」の警告です。レンズの汚れを拭き取るか、光軸のズレを修正してください。
Q：直射日光が当たっても大丈夫ですか？ A：はい、100,000lxまでの耐外乱光性能を備えているため、朝日や夕日が直接当たる場所でも使用可能です。
Q：屋外で使用できますか？ A：センサーヘッド部は半屋外対応ですが、コントローラ部は屋内専用です。直接水がかかる場所は避けてください。
Q：検知距離が1mと短いのですが設定が必要ですか？ A：はい、感度ボリュームを「L」に設定してください。感度が高すぎると乱反射で検知しない場合があります。
Q：電源は何Vですか？ A：AC100V（50/60Hz）専用です。
Q：接点出力の「a接点」とは何ですか？ A：通常時は開いており、遮光（検知）した時に閉じる（ONになる）接点形式です。
Q：虫などが横切っても反応しますか？ A：100msec（0.1秒）以上の遮光で反応するため、瞬時に横切る程度の虫やゴミでは誤作動しにくい設計です。
Q：レンズの清掃にアルコールは使えますか？ A：いいえ、樹脂レンズが白濁する恐れがあるため、水で薄めた中性洗剤を使用してください。
