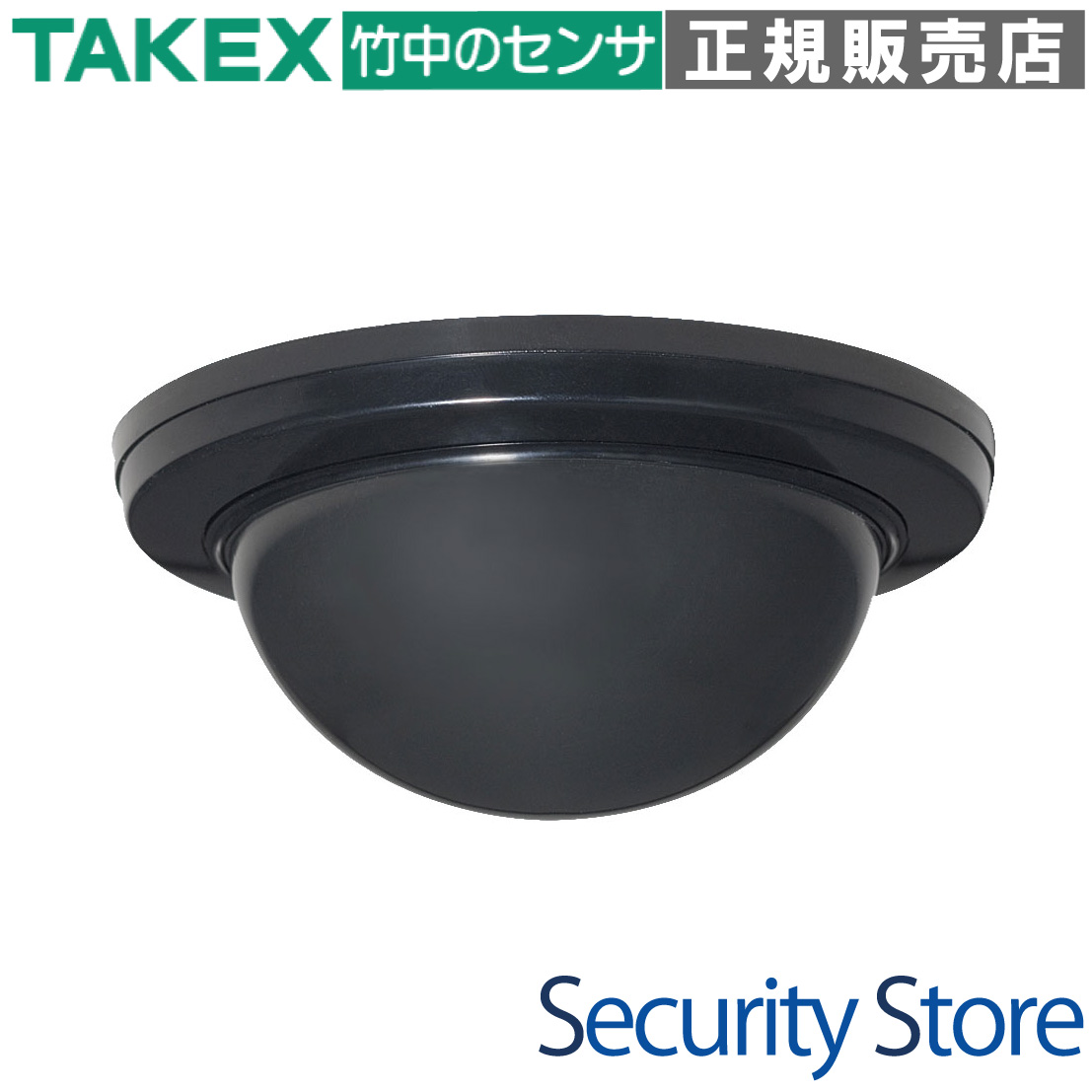

TAKEX（竹中エンジニアリング）パッシブセンサースポット警戒型高天井対応（5m）ブラックモデル

PA-6806B(BL)：パッシブセンサースポット警戒型 5m ブラック

PA-6806B(BL)は、人体から放射される遠赤外線を捉えるPIR方式のスポット警戒用センサーです。最大5mの高天井設置に対応し、特定の局所範囲をピンポイントで監視することに特化しています。意匠性の高いブラック仕様により、神社仏閣や美術館、店舗の黒天井にも自然に溶け込み、建物の美観を損なわず確実なセキュリティを実現します。

型番： PA-6806B(BL)
製品名： パッシブセンサー（スポット警戒型）ブラックモデル
方式 / カテゴリ： パッシブインフラレッド（PIR）方式
主な用途： 美術館の展示物監視、店舗のレジ周り、高天井からのスポット警戒
設置場所 / 対応環境： 屋内天井面（神社仏閣、美術館、店舗、オフィス等）
電源 / 仕様上の核： DC 7V ? 30V（無極性） / 低消費電流 8mA以下

資料ダウンロード

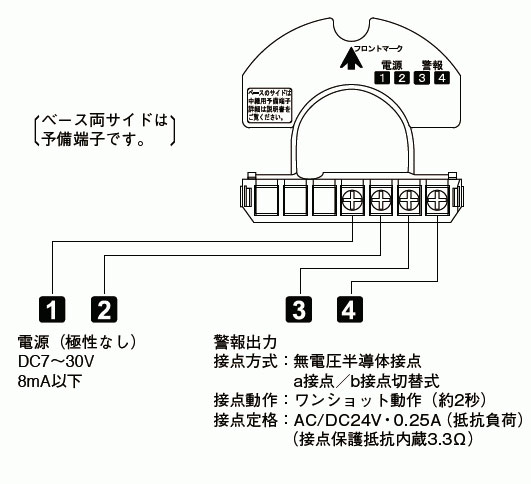

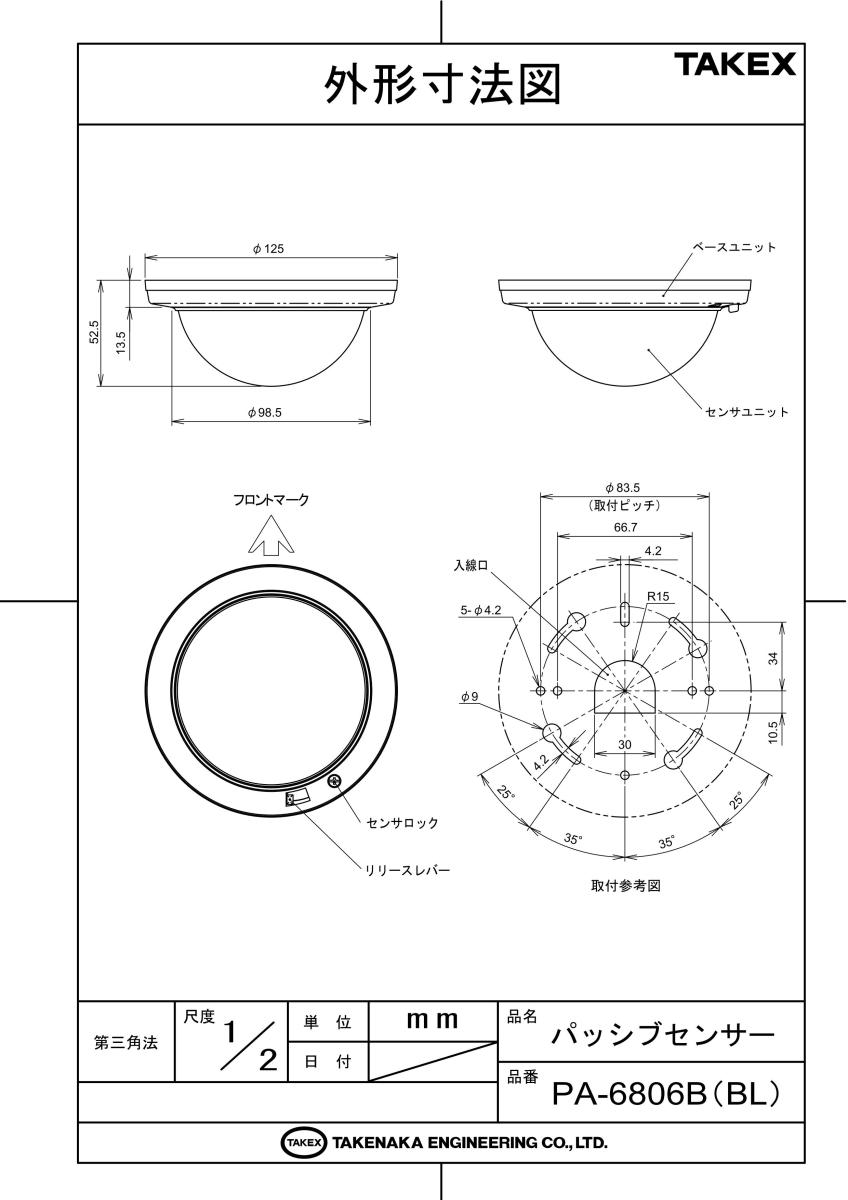

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

美術館・博物館の個別展示品スポット監視
店舗レジや重要拠点のピンポイント侵入検知
高天井（最大5m）からの直下警戒
黒色天井を採用した商業施設や歴史的建造物
省電力化が求められる大規模セキュリティシステム

導入前に確認したいポイント

屋内専用のため屋外での使用は避けてください
ガラスや遮蔽物越しでは赤外線が遮断され検知できません
エアコンの吹き出し口など温度変化の激しい場所は避けてください
センサーに向かって垂直に近づく動きは検知しにくい特性があります

特長

圧倒的な省エネ・低電圧設計

消費電流を当社従来品比約3分の1となる8mA以下に低減しました。これにより、従来よりも小型の電源装置を利用でき、システム全体のコストダウンが図れます。また、動作電圧はDC7?30Vと幅広く、配線抵抗による電圧ドロップを気にすることなく長距離配線が可能なため、リニューアル現場にも最適です。

空間に調和するブラックラインナップ

神社仏閣、博物館、店舗など、意匠性を重視する施設の天井に配慮したブラック仕様（BL）を全警戒型にラインナップ。背景に溶け込みセンサーを目立たせないため、空間の美観を損ないません。LEDの視認性や検知感度は白色モデルと同等の高性能を維持しています。

施工・メンテナンス性を極めた構造

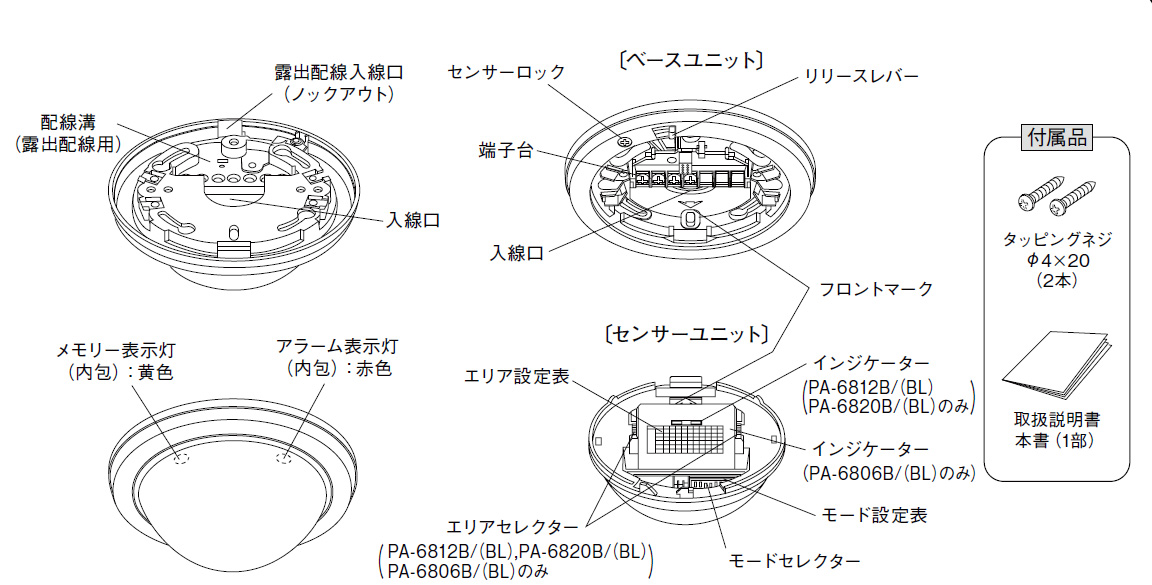

センサーユニットとベースユニットの脱着に「スナップイン方式」を採用。ワンタッチで確実な脱着ができるため、高所での作業もスムーズに行えます。また、独自のCPUによる信号処理により、電波ノイズや配線からの電気ノイズの影響を最小限に抑え、高い安定稼働を実現しました。

        選定時に評価したい強み
        高天井対応： 最大5mの高さから確実なスポット警戒が可能。
独自の光学技術： 鋭い警戒エリアを構成し、可動ミラーでエリア調整も容易。
感度・カウント切替： モードセレクターで設置環境に応じた4段階の感度調整が可能。
アラームメモリー： 複数のセンサー設置時も、発報した機体を特定できるオートリセット機能を搭載。



施工・設置ガイド

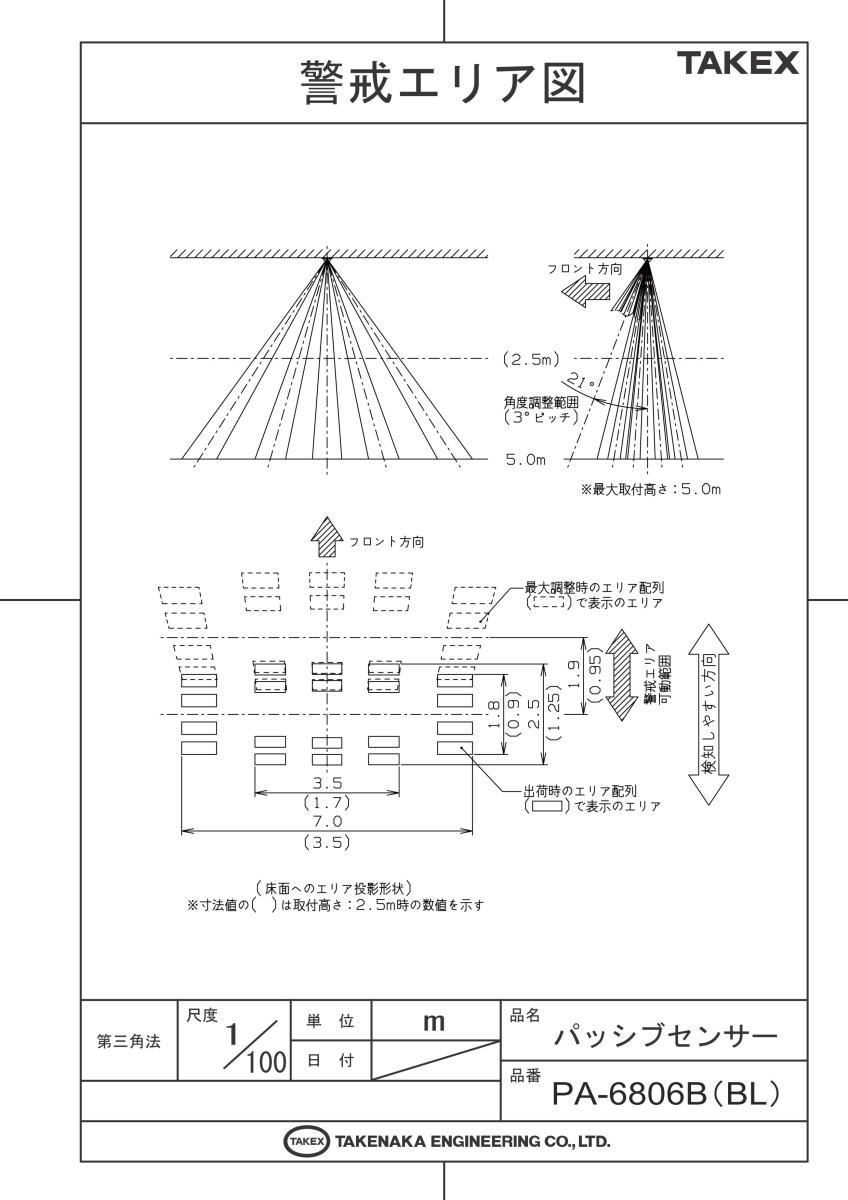

PA-6806B(BL)は、取付高さに応じて警戒エリアのサイズが動的に変化します。現場の天井高に合わせた最適なエリア調整を行ってください。

取付天井高さ	警戒エリア（奥行×幅）	備考
2.0m	1.0m × 2.8m	フロントマークを基準に警戒方向を決定。エリアセレクターでエリアをシフト可能。
2.5m	1.25m × 3.5m
3.0m	1.5m × 4.2m
4.0m	2.0m × 5.6m
5.0m	2.5m × 7.0m

LEDインジケーターの状態表示

表示灯	状態	内容
アラーム表示灯（赤）	点滅	電源投入直後のウォームアップ状態（約1分間）
アラーム表示灯（赤）	点灯	警戒エリア内で動体を検知（警報出力中：約2秒）
メモリー表示灯（黄）	点滅	警報発報後のオートリセット動作（最初の3分間）
メモリー表示灯（黄）	点灯	メモリー保持状態（点滅終了後、47分間継続点灯）

内部スイッチ（モードセレクター）設定

SW番号	設定項目	ON（上側）	OFF（下側）	出荷時
1	アラーム表示灯	警報時点灯	消灯	ON
2	メモリー表示灯	オートリセット有効	無効	OFF
3	警報出力論理	a接点（N.O.）	b接点（N.C.）	OFF
4・5	感度設定	120% / 100% / 80% / 60% の4段階切替		100%

トラブルシューティング

現象	推定原因	処置
全く動作しない	電源電圧の不足、またはウォームアップ中	テスターで端子電圧を確認。1分間待機。
時々動作しない	エリア設定の不備、カバー表面の汚れ	エリアセレクターを再設定。柔らかい布で清掃。
人がいないのに動作する	エリア内に動くもの、急激な温度変化	カーテンや植物を避ける。空調の向きを調整。
警報LEDはつくが信号が出ない	端子接続不良、出力論理の誤設定	端子の締め付け確認。SW3の設定を確認。

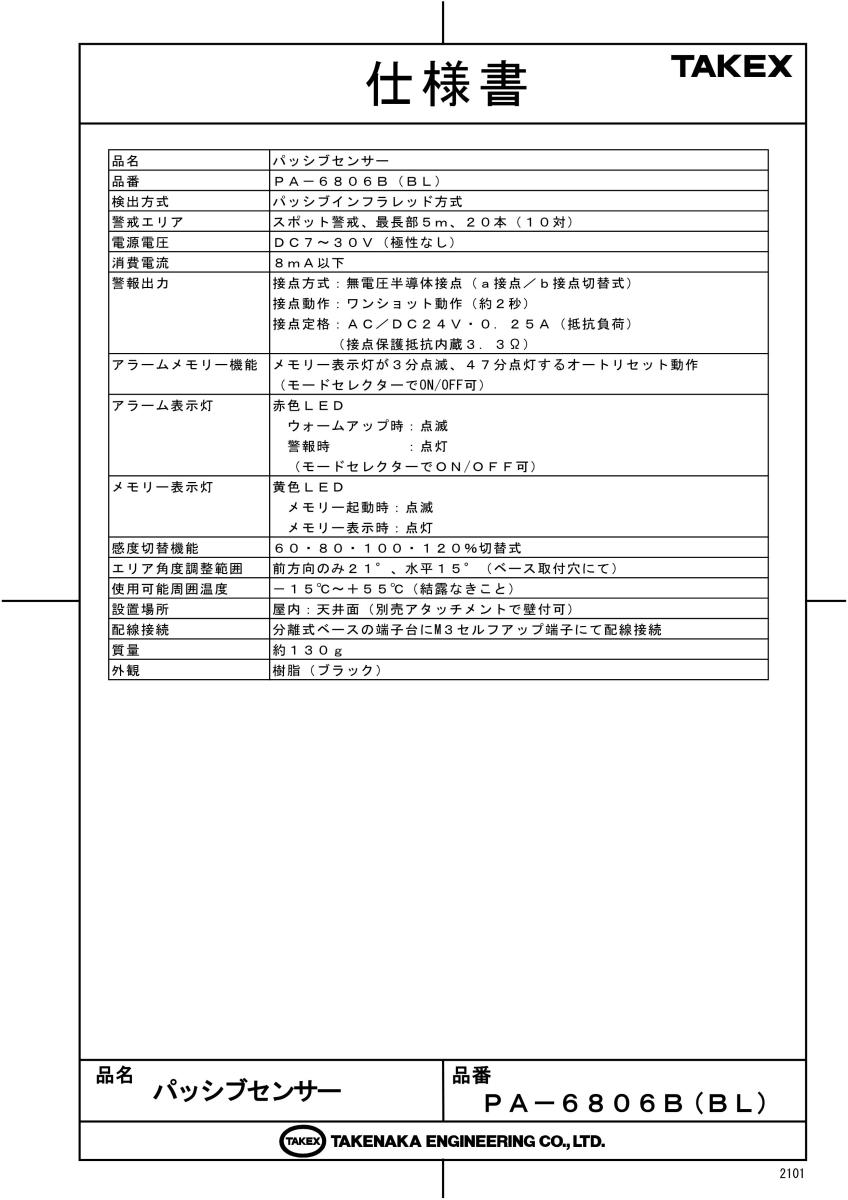

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-6806B（BL）
検出方式	パッシブインフラレッド方式
警戒エリア	スポット警戒、最長部5m、20本（10対）
電源電圧	DC7〜30V（極性なし）
消費電流	8mA以下
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：ワンショット動作（約2秒）接点定格：AC／DC24V・0.25A（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能	メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON/OFF可）
アラーム表示灯	赤色LED（ウォームアップ時：点滅、警報時：点灯） ※モードセレクターでON/OFF可
メモリー表示灯	黄色LED（メモリー起動時：点滅、メモリー表示時：点灯）
感度切替機能	60・80・100・120%切替式
エリア角度調整範囲	前方向のみ21°、水平15°（ベース取付穴にて）
使用可能周囲温度	?15℃〜＋55℃（結露なきこと）
設置場所	屋内：天井面（別売アタッチメントで壁付可）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約130g
外観	樹脂（ブラック）

FAQ

Q：PA-6806B(BL)は屋外で設置できますか？ A：いいえ、本製品は屋内専用です。雨水や急激な外気温の変化がある場所、直射日光の当たる場所への設置は避けてください。

Q：最大で何メートルの高さまで設置可能ですか？ A：最大5.0mまでの取付に対応しています。高天井からのスポット警戒が可能です。

Q：電源の配線に極性はありますか？ A：DC 7V ? 30Vの無極性タイプですので、施工時に極性を気にする必要がなく、作業の効率化が図れます。

Q：ガラス越しに外の人間を検知することはできますか？ A：パッシブインフラレッド方式はガラスを透過しないため、ガラス越しの検知はできません。

Q：アラームメモリー機能の解除方法は？ A：オートリセット機能を搭載しており、発報から合計50分後に自動的に消灯・解除されます。また、電源の再投入でもリセット可能です。

Q：感度設定はどのように行いますか？ A：センサー内部のモードセレクターにより、60%・80%・100%・120%の4段階から選択して設定できます。

Q：警報出力の接点方式を教えてください。 A：無電圧半導体接点を採用しています。モードセレクターでa接点（N.O.）またはb接点（N.C.）に切り替えが可能です。

Q：既存の電源装置をそのまま使えますか？ A：DC 7V ? 30Vの範囲内であれば使用可能です。また、低消費電流設計（8mA）のため、既存システムへの追加導入もしやすくなっています。

Q：ブラックモデル特有の注意点はありますか？ A：性能面では標準の白色モデルと同等です。デザイン上の利点を活かし、意匠性の高い天井での使用を推奨します。

Q：センサーが常に動作状態（アラームLED点灯）になります。 A：自己診断機能により、内部故障を検知している可能性があります。一度電源をリセットし、復旧しない場合は修理・交換をご検討ください。
