DHV-1T ハイブリッドリモコン TAKEX 竹中エンジニアリング [DHV-1T]

DHV-1T ハイブリッドリモコン TAKEX 竹中エンジニアリング [DHV-1T]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 送信機 電波・赤外線ハイブリッド リモコンスイッチ

DHV-1T ハイブリッドリモコン

電波と赤外線の2つの通信方式を1台に凝縮。設置環境に合わせて最適な操作感を選択できる、高信頼のハイブリッドリモコン送信機です。

  • 型番： DHV-1T
  • 方式： 特定小電力無線（電波） / 近赤外線変調方式（赤外線）
  • 到達距離： 電波：約20m / 赤外線：約8m（見通し距離）
  • 主な用途： 自動ドア、門扉、シートシャッターの開閉操作・制御
  • 電源： コイン形リチウム電池 CR2032 ×1

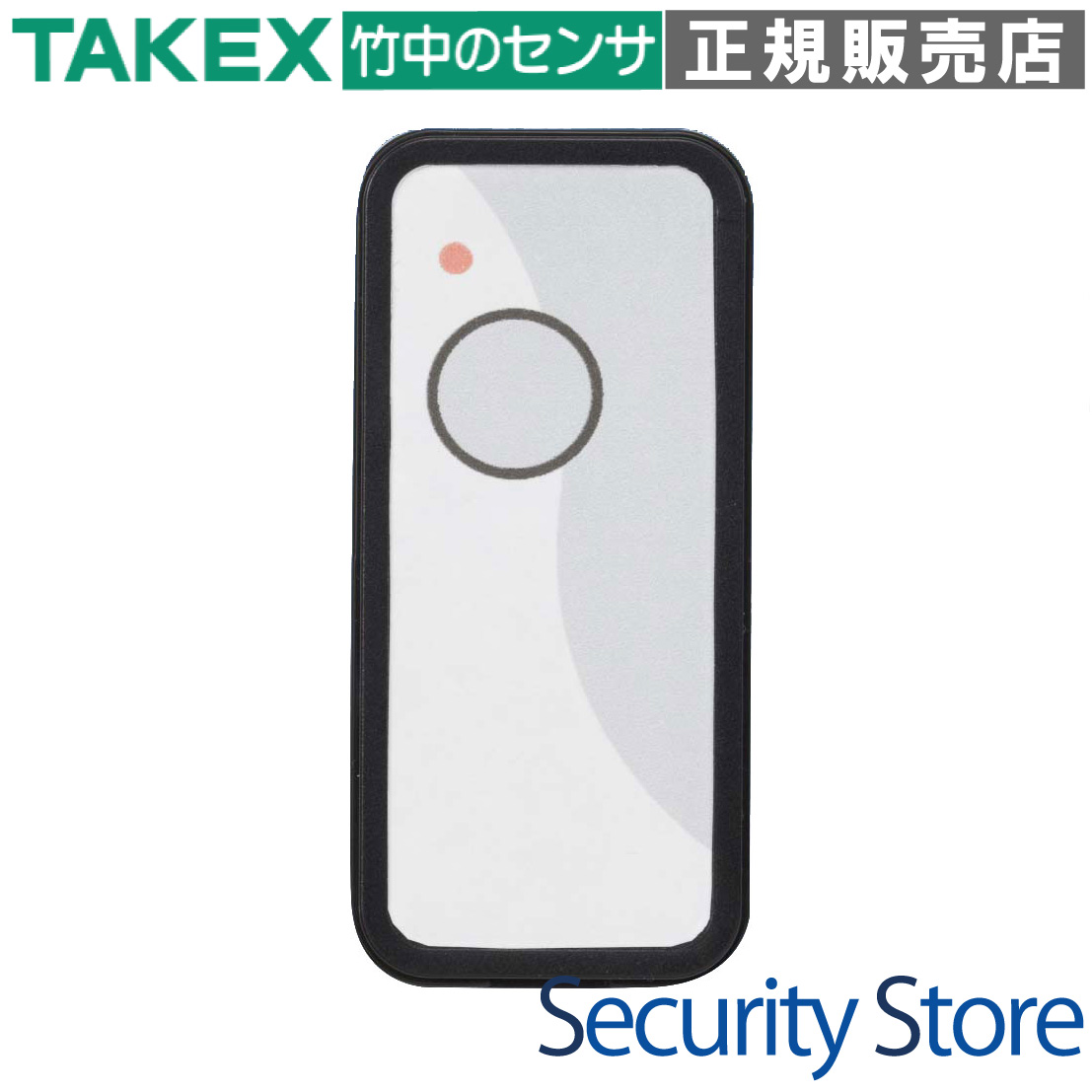

DHV-1T ハイブリッドリモコン送信機

資料ダウンロード

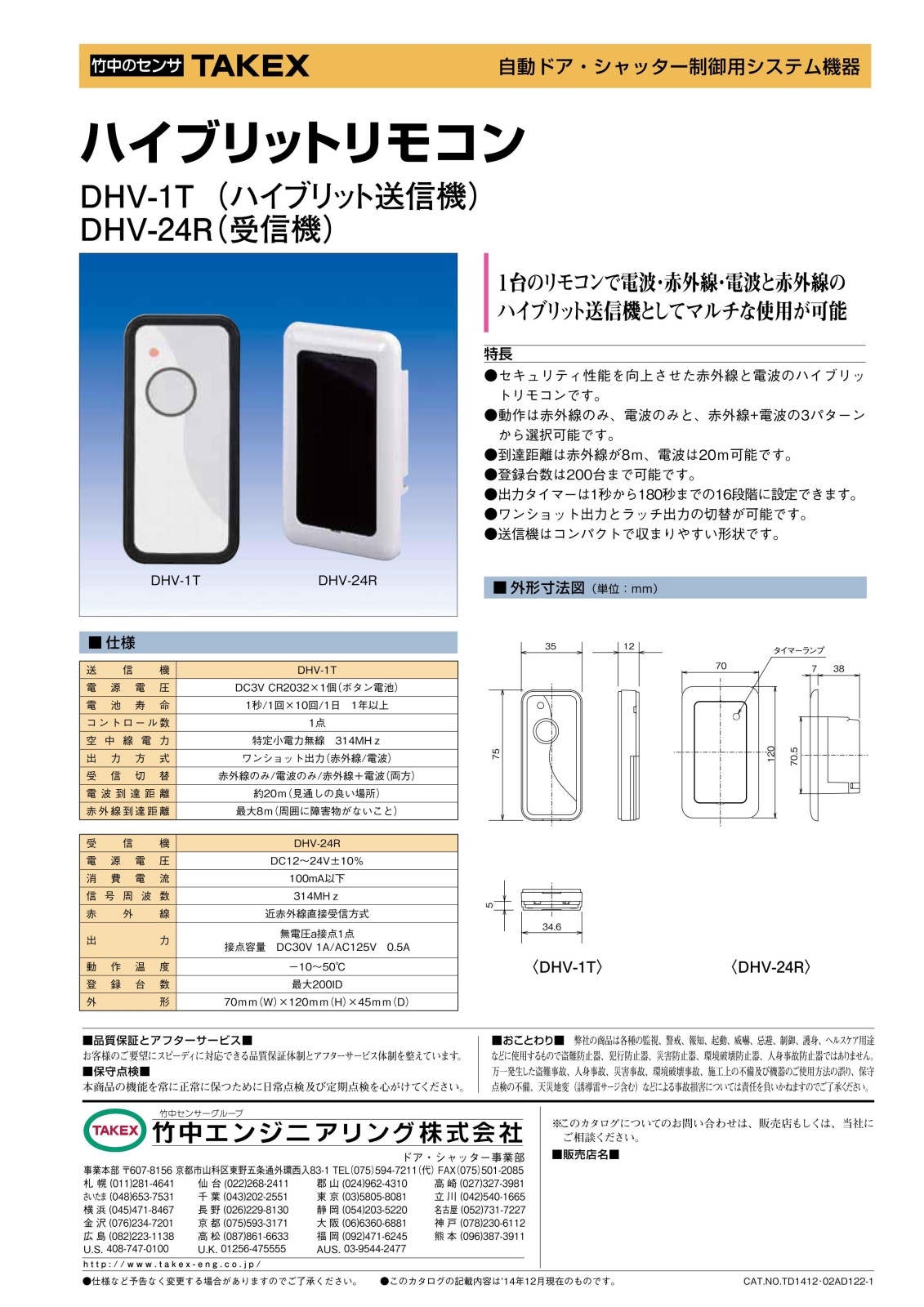

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 製品写真（GIF）

この製品が向いている用途

  • 自動ドアのワイヤレス開閉操作
  • 門扉、電動ゲートの遠隔制御
  • 工場・倉庫のシートシャッター運用
  • 電波干渉や遮蔽物の多い環境での操作

導入前に確認したいポイント

  • 送信機は非防水のため水濡れに注意が必要
  • 赤外線モード使用時は直線上の見通しを確保
  • 電池寿命は約1年（1日10回送信時）
  • 対応受信機（DHV-100R等）とのセット運用

特長

赤外線と電波のハイブリッドテクノロジー

単一の通信方式に依存しない高度な通信設計を採用しています。赤外線と電波の両方の信号を同時に送信する「H（ハイブリッド）モード」を選択すれば、電波ノイズが多い場所や、光学的な遮蔽リスクがある環境下でも、互いの弱点を補完し合い確実に動作します。

現場に合わせて選べる3つの送信パターン

本体背面のスイッチを切り替えるだけで、「赤外線のみ」「電波のみ」「赤外線＋電波」の3種類から動作モードを選択可能です。セキュアな指向性を求めるなら赤外線、距離と回折性を求めるなら電波など、運用のニーズに即座に対応できます。

最大20m（電波）／8m（赤外線）の到達距離

特定小電力無線を使用する電波モードでは、障害物にも強く最大20mの到達距離を実現。一方、赤外線モードでは約8mをカバーし、特定のエリアからのみ操作を許可したいセキュアな運用に最適です。

最大200台までの多台数登録に対応

1台の受信機に対して、最大200台までの送信機を登録可能です。マンションの共用部や、多くの従業員が操作する工場の搬入口など、大規模な運用現場でもスムーズに導入いただけます。

シンプルで確実な1ボタン操作設計

操作スイッチは1点タイプを採用。迷いのない操作が可能なため、自動ドアやシャッターの開閉など、頻繁に行う動作のインターフェースとして最適です。手袋をしたままでも押しやすい設計です。

超軽量20g・コンパクトなモバイル設計

質量わずか約20g（電池含む）と極めて軽量。厚みも12.2mmと薄型のため、ポケットに入れての持ち運びや、壁面ホルダーへの設置でも邪魔になりません。

メンテナンス性を高めるLEDインジケーター

本体正面に送信表示灯（赤色LED）を搭載。ボタン押下時に点灯することで、確実に信号が送信されているかを一目で確認できます。点灯しない場合は電池交換時期の目安となります。

柔軟なシステム構築を支える受信機ラインアップ

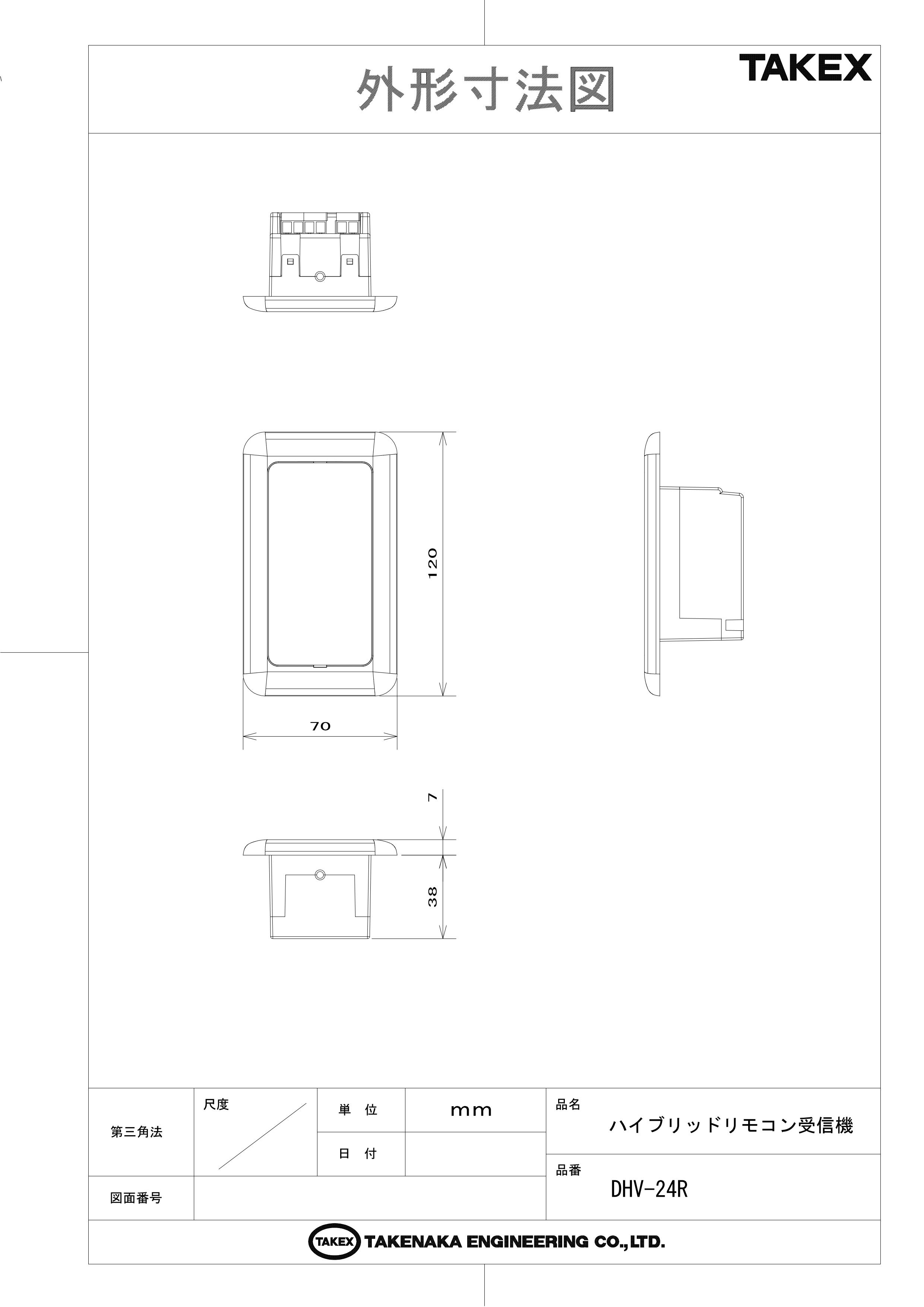

受信機は露出型（DHV-100R）と埋込型（DHV-24R）の2タイプを用意。露出型は防雨構造で屋外設置に対応し、埋込型はスイッチボックスに適合し室内で目立たせず設置可能です。現場の状況に合わせた柔軟な施工が可能です。

選定時に評価したい強み

  • 確実な動作： 冗長性の高いハイブリッド送信で通信エラーを最小化。
  • 選べる自由： スイッチ一つで通信方式を変更できる現場対応力。
  • 大容量登録： 200台の送信機を管理できる高い拡張性。
  • 施工性： 受信機側のアンテナ内蔵により、スッキリとした外観と施工時間を短縮。

動作状態・LED表示

表示内容 状態 対応・意味
送信表示灯（赤）点灯 正常送信中 ボタン押下時に通信が行われています。
送信表示灯 点灯なし 電池切れ / 異常 電池の残量不足、または電池が正しく挿入されていません。

内部設定・モード切替

本体裏面の電池ケース内にあるスライドスイッチで動作を変更できます。

モード 動作内容 最適な用途
H (Hybrid) 電波 ＋ 赤外線 最も信頼性を重視する場合。環境ノイズに強い。
W (Wireless) 電波のみ 壁や障害物を隔てた操作、長距離操作が必要な場合。
I (Infrared) 赤外線のみ 操作エリアを限定し、隣接する場所への混信を防ぐ場合。

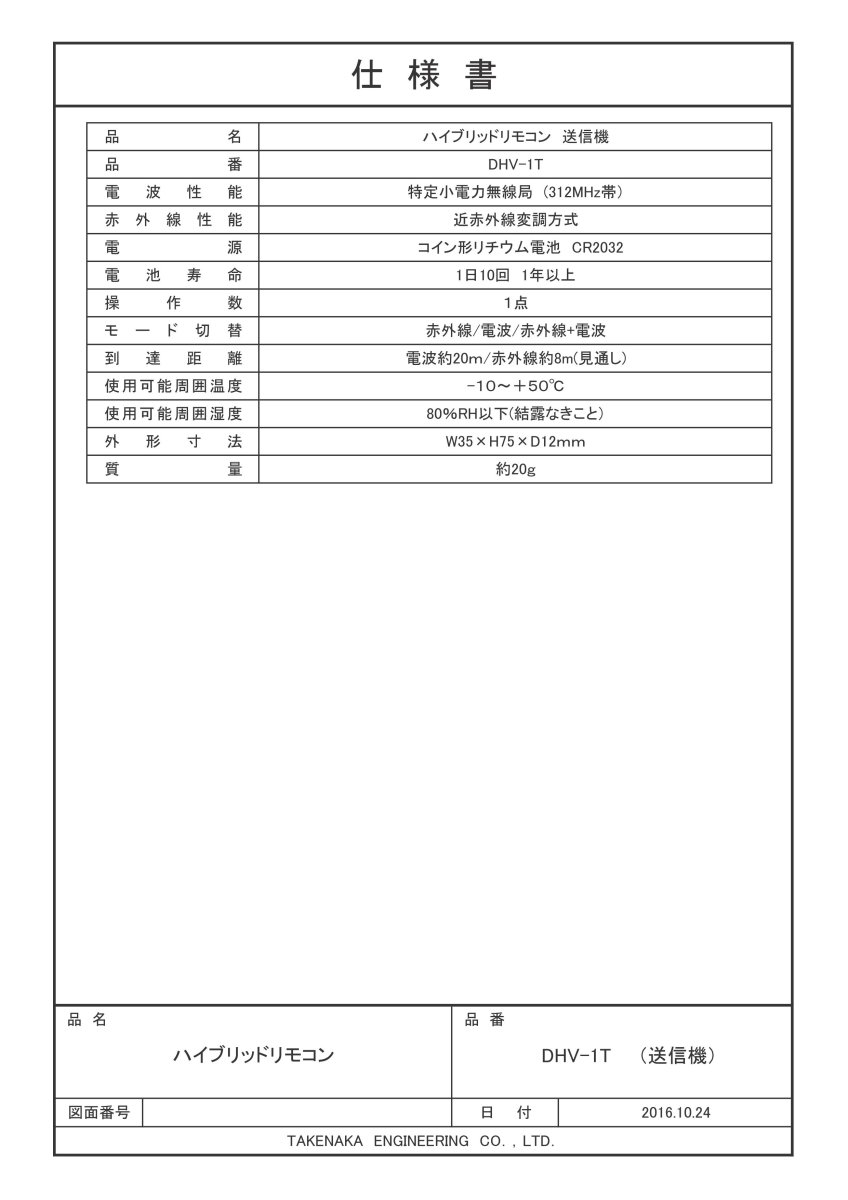

製品仕様

項目 内容
品名 ハイブリッドリモコン
品番 ＤＨＶ－１Ｔ
電源 コイン形リチウム電池：ＣＲ２０３２×１
電池寿命 約１年（１日１０回送信回数にて）
※常温時での運用における目安であり、保証値ではありません。
使用周波数 ３１４ＭＨｚ（特定小電力無線）
赤外線方式 近赤外線変調方式
操作数 １点
モード切替 赤外線／電波／赤外線＋電波
電波到達距離 電波約２０ｍ／赤外線約８ｍ（見通し）
使用可能周囲温度 －１０℃〜＋５０℃
質量 約２０ｇ

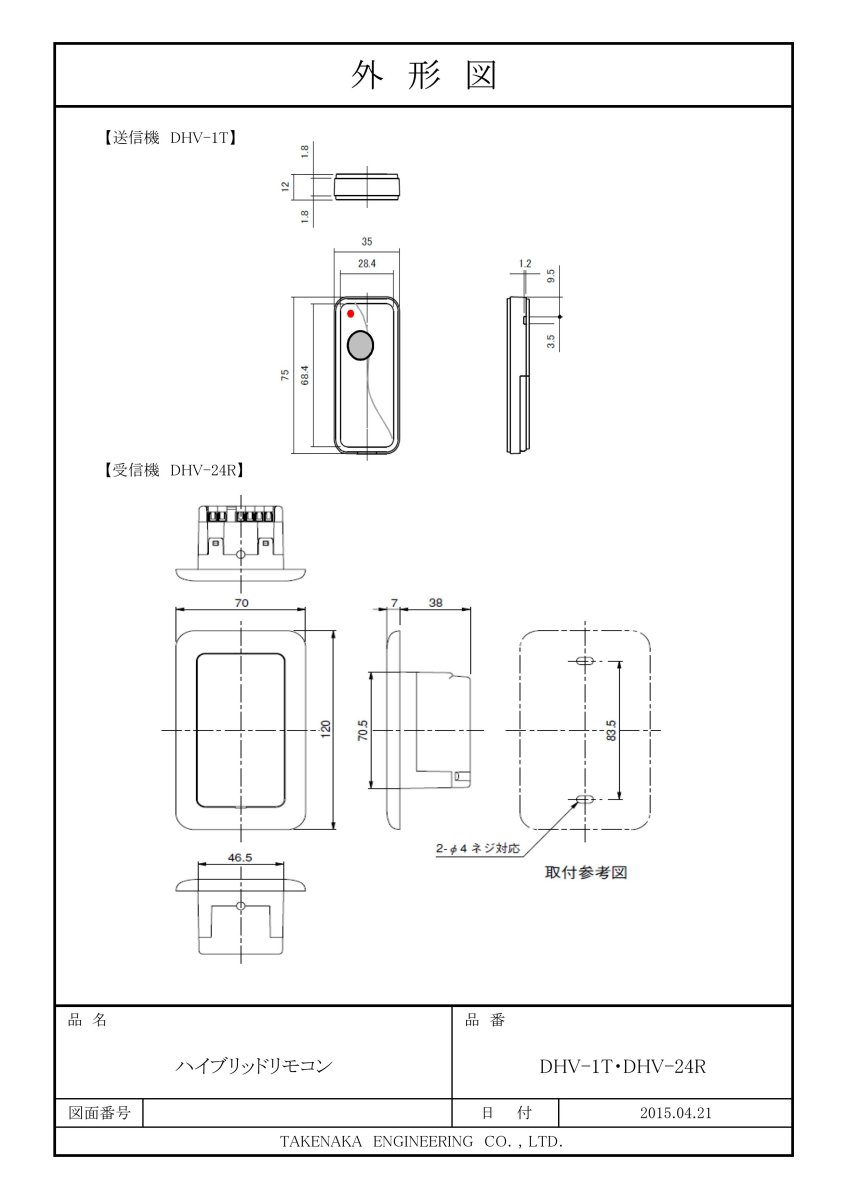

外形寸法 35(W) × 75.5(H) × 12.2(D) mm

FAQ

Q：電池は何を使用しますか？ A：コイン形リチウム電池 CR2032 を1個使用します。
Q：赤外線と電波、どちらを使うべきですか？ A：障害物がない場合は電波(W)が便利ですが、より確実性を求めるなら両方を送信するハイブリッド(H)モードを推奨します。
Q：送信機は防水ですか？ A：いいえ、防水構造ではありません。水や洗剤、油などがかかる場所での使用は避けてください。
Q：受信機には最大何台まで登録できますか？ A：1台の受信機につき、最大200台までの送信機を個別に登録可能です。
Q：ボタンを押してもLEDが赤く光りません。 A：電池が切れているか、電池の向きが間違っている可能性があります。新しい電池と交換してください。
Q：モードを切り替えたら再登録が必要ですか？ A：いいえ、一度登録されたIDはモードを切り替えてもそのまま有効ですので、再登録の必要はありません。
Q：電池寿命はどれくらいですか？ A：1日10回の操作を目安に、約1年間お使いいただけます。
Q：電波の到達距離はどれくらいですか？ A：見通しの良い場所で約20mです。ただし、壁などの遮蔽物がある場合は短くなることがあります。
Q：赤外線モード(I)で反応が悪い時の原因は？ A：送信機と受信機の間にパーテーションや観葉植物などの遮蔽物がないか確認してください。
Q：使用温度範囲を教えてください。 A：-10℃から+50℃の範囲内でご使用いただけます。
