TAKEX（竹中エンジニアリング）電池レス送信機 920MHz帯自己発電 IPX5防水

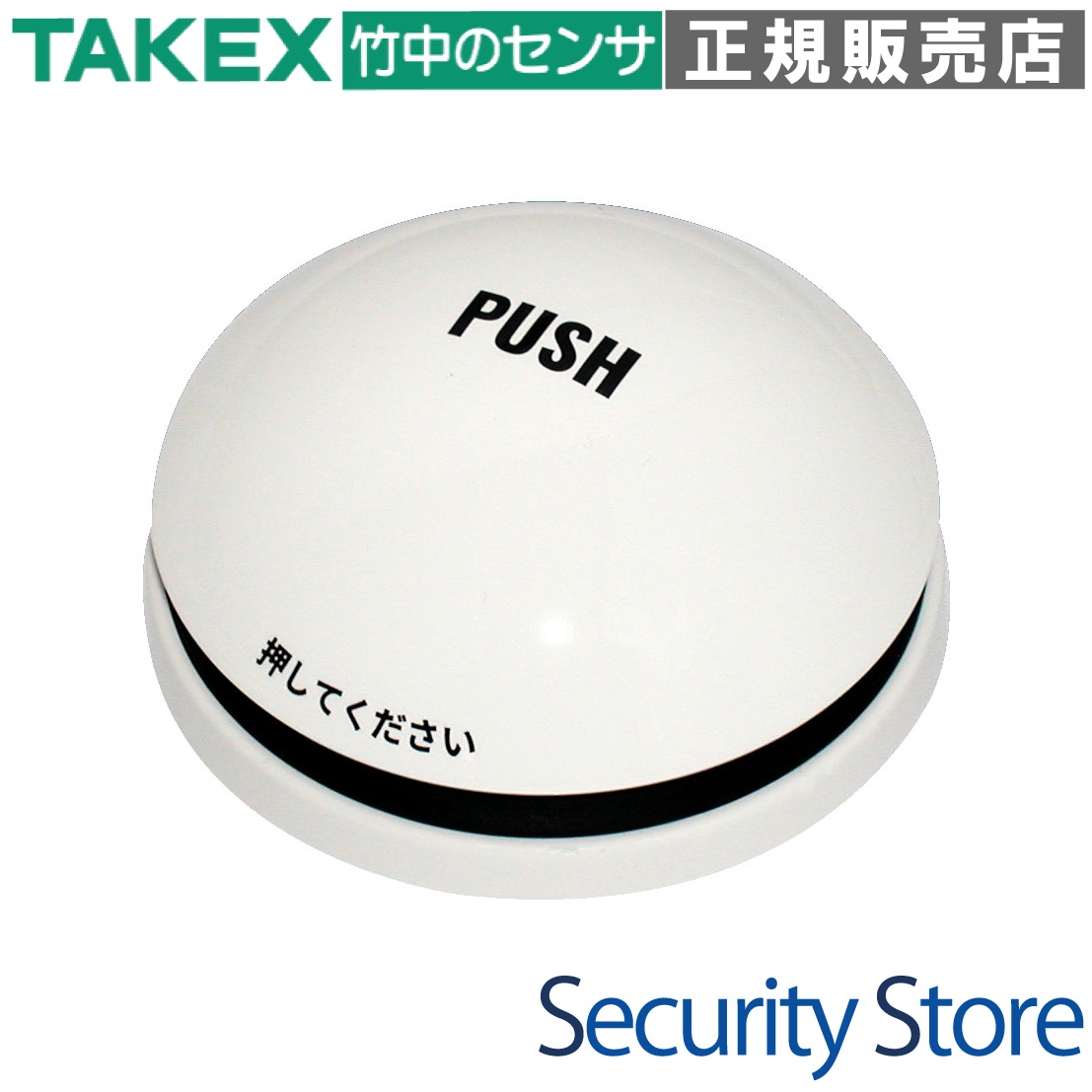

DLW-3T(W) 電池レス丸形スイッチ送信機

スイッチを押す力を電気に変える「自己発電」テクノロジーにより、電池交換メンテナンスを完全にゼロにするワイヤレススイッチです。

配線工事が不要な特定小電力無線を採用し、食品工場や病院などの衛生管理が求められる現場から、-30℃の極低温環境まで幅広く対応。電池切れの心配がないため、重要な生産ラインや施設管理のスイッチとして最適です。

型番： DLW-3T(W)
製品名： 電池レス丸形スイッチ送信機
電源方式： 電磁誘導自己発電式（電池不要）
通信規格： 920MHz帯特定小電力無線
保護等級： IPX5相当（防噴流形）
対応受信機： DLW-101R

資料ダウンロード

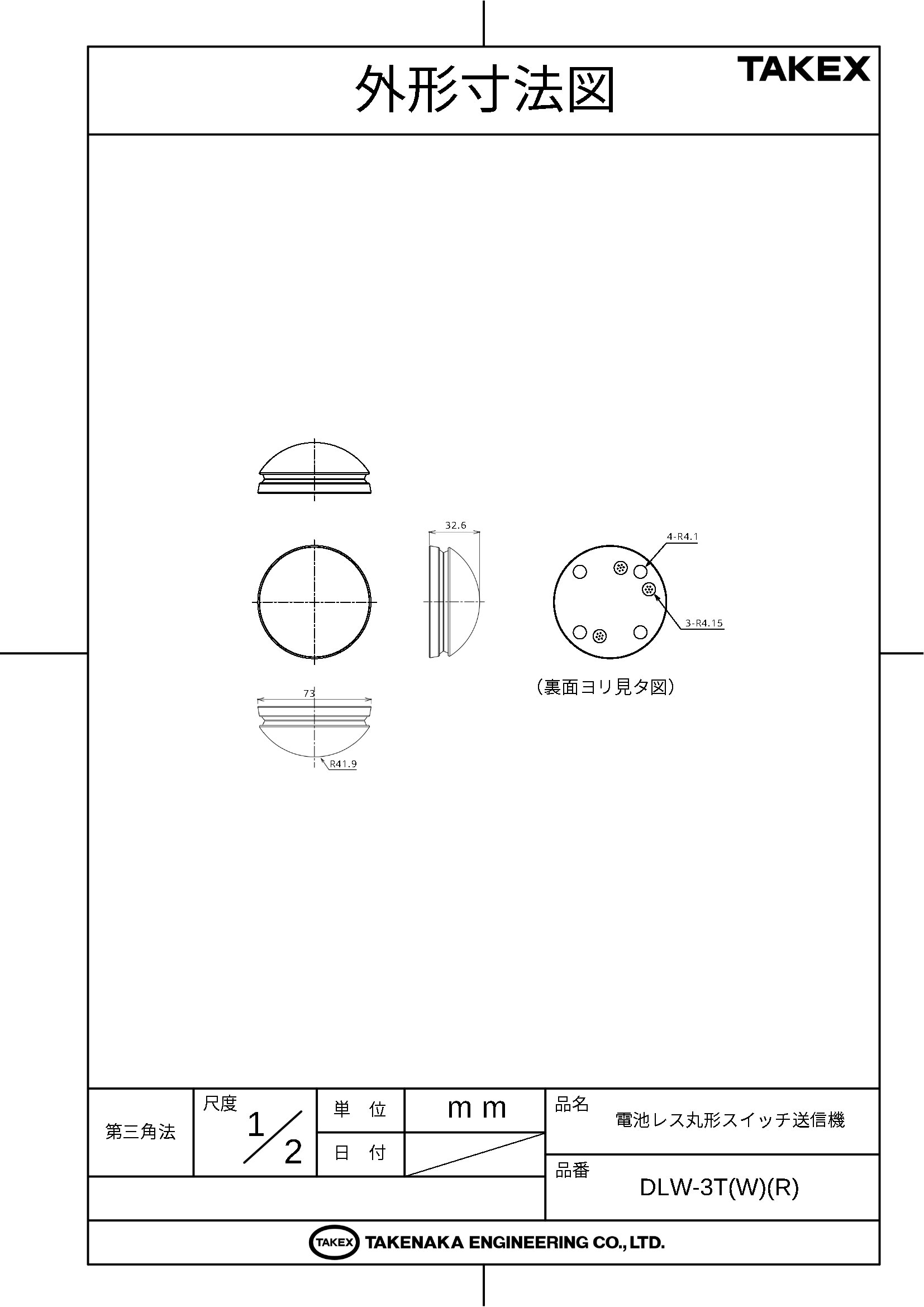

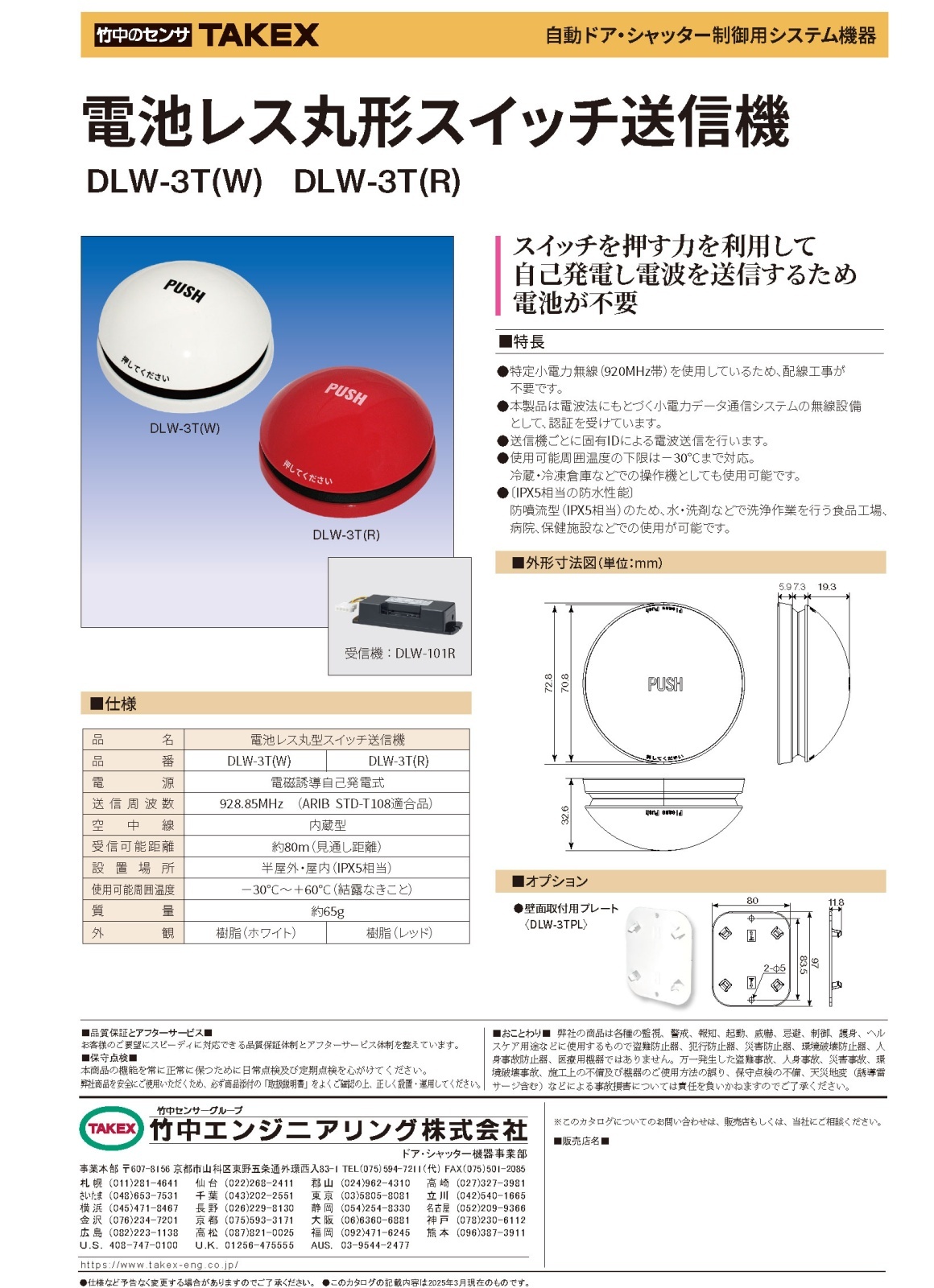

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

食品工場の自動ドア・シャッター操作
病院・保健施設のナースコールや扉開閉
冷蔵・冷凍倉庫（-30℃まで）の操作機
配線引き回しが困難な既存建屋の改修
電池交換の手間を省きたい施設管理

導入前に確認したいポイント

受信機（DLW-101R）が別途必要です
金属壁面への設置は到達距離が低下します
単方向通信のため補助センサーの併用を推奨
送信機側にはLED表示がありません

特長

電磁誘導自己発電による「電池レス」運用

スイッチを押し込む際の物理的な運動エネルギーを、内部の電磁誘導機構によって瞬時に電力へと変換します。電池を一切使用しないため、電池切れによる動作不良や、定期的な交換コスト・廃棄の手間が完全に発生しません。長期運用において圧倒的な低ランニングコストを実現します。

障害物に強い920MHz帯無線通信

Wi-Fiや電子レンジと干渉しにくい920MHz帯を採用。2.4GHz帯に比べて電波の回り込み特性（回折性）に優れており、見通しで約80mの安定した長距離伝送が可能です。工場内の金属設備が多い環境でも、確実な信号伝達をサポートします。

-30℃の極低温から+60℃まで対応

一般的な電池式機器では動作が不安定になりやすい低温下でも、自己発電式なら安定した性能を発揮します。冷蔵倉庫や冷凍保管庫の入り口スイッチなど、過酷な温度条件下での操作端末として非常に信頼性が高い設計です。

IPX5相当の防水性能で洗浄可能

防噴流型（IPX5相当）の防水設計を採用しているため、水や洗剤を用いた洗浄作業が必要な現場でも安心して設置できます。食品工場の壁面や、衛生管理が徹底される病院施設などのスイッチとして清潔に保つことが可能です。

固有IDによる高度な混信防止

各送信機には製造時に個別の固有IDが割り当てられています。隣接する複数の扉に同機種を設置しても、受信機側で登録した送信機の信号のみを識別するため、意図しない他ドアの誤動作（クロストーク）を物理的に防ぎます。

施工を簡略化する完全ワイヤレス

電源配線も信号配線も不要なため、壁面の穴あけや配管・通線工事の手間を大幅に削減できます。配線工事が物理的に困難な場所や、後付けでスイッチを増やしたい現場、可動部の断線リスクを避けたい箇所に最適です。付属のプレートで簡単に壁面へマウントできます。

    選定時に評価したい強み
    ゼロ・メンテナンス： 電池交換という概念自体が存在しないため、保守計画が簡素化されます。
優れた環境耐性： 極低温環境(-30℃)と水濡れ環境(IPX5)を同時にクリアする稀有なスイッチ。
安定した無線技術： 混雑する2.4GHz帯を避け、建物内での伝搬効率が良い920MHz帯を使用。
施工費の削減： 配線作業が一切不要。工事費を含めたトータルコスト（TCO）を抑制できます。



施工・設置ガイド

設置の際は、受信機側のインジケーターを確認しながら電波テストを行ってください。

ペアリング（登録）手順

本機はDIPスイッチ設定が不要で、以下のソフトウェア操作でペアリングが完了します。

手順	操作内容	受信機（DLW-101R）の反応
1	受信機の登録スイッチを3〜5秒長押し	黄色LEDが0.5秒間隔で点滅
2	送信機のボタンを3秒以内に3回連続で押す	黄色LEDが点灯に変化
3	登録スイッチを短押しして終了	通常モードへ復帰

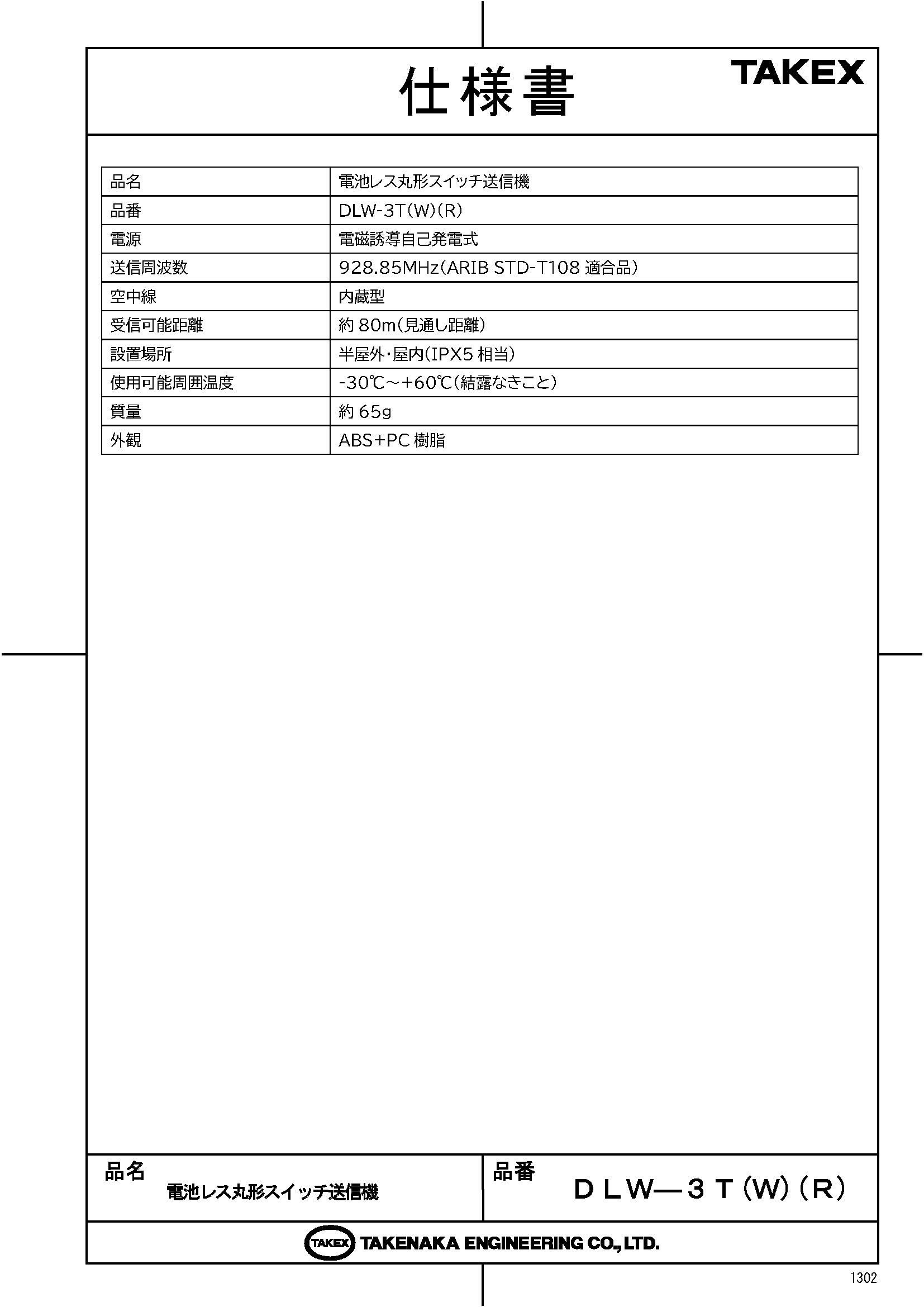

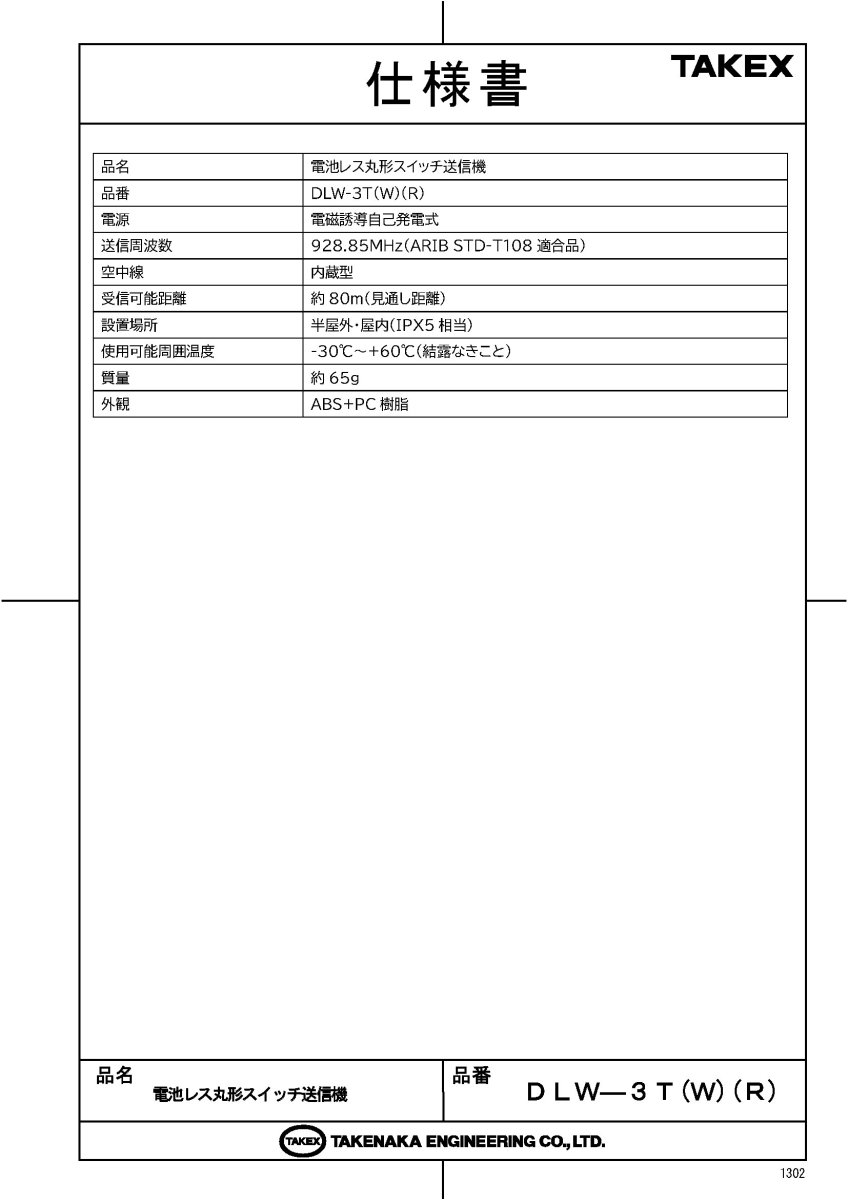

製品仕様

項目	内容
品名	電池レス丸形スイッチ送信機
品番	DLW-3T(W) / DLW-3T(R)
電源	電磁誘導自己発電式（外部電源・内蔵電池不要）
送信周波数	928.85MHz（ARIB STD-T108 適合品）
空中線	内蔵型アンテナ
受信可能距離	約80m（見通し距離）※周囲環境により変動
設置場所	半屋外・屋内（IPX5 相当）
使用可能周囲温度	-30℃ 〜 +60℃（結露なきこと）
質量	約65g
外観材質	ABS + PC 樹脂
外形寸法	直径72.8mm × 厚さ19.3mm

トラブルシューティング

現象	原因	処置
押しても反応しない	未登録またはID不一致	受信機とのペアリングを再度実施してください（3回連続押し）。
距離が届かない	金属遮蔽物による減衰	取付面が金属の場合は、樹脂製のスペーサーや位置変更を検討してください。
時々動作しない	電波干渉（RFID等）	近傍に強力な920MHz帯の発信源がないか確認してください。

FAQ

Q：本当に電池がいらないのですか？ A：はい。スイッチを押し込む物理的な力を電力に変換する自己発電機構を内蔵しているため、電池は一切不要です。

Q：ペアリングはどうやって行いますか？ A：受信機を登録モードにし、送信機を3秒以内に3回連続で押すことで、固有IDが受信機に記憶されます。

Q：冷凍倉庫内でも使えますか？ A：はい。-30℃までの低温環境に対応しており、電池の電圧低下を気にする必要がないため、冷凍倉庫での使用に最適です。

Q：屋外での設置は可能ですか？ A：IPX5相当の防噴流設計ですので、直接激しい雨や高圧洗浄がかからない半屋外（軒下など）であれば設置可能です。

Q：最大何台まで登録できますか？ A：受信機（DLW-101R）の仕様によりますが、標準的なペアリングにより複数の送信機を1台の受信機で運用可能です。

Q：金属製の壁に取り付けても大丈夫ですか？ A：取り付け自体は可能ですが、電波が金属に吸収・反射されるため、通信距離が大幅に短くなる可能性があります。事前に実機でのテストを推奨します。

Q：掃除をする際、アルコールを使ってもいいですか？ A：樹脂ケースの劣化（割れ・変色）の原因となるため、アルコールやシンナーなどの有機溶剤は避けてください。中性洗剤を薄めた水での清掃を推奨します。

Q：製品の寿命（交換目安）はどのくらいですか？ A：自己発電機構の物理的摩耗を考慮し、標準的な運用環境で約5年を推奨交換時期としています。

Q：送信機に動作確認用のライト（LED）はありますか？ A：送信機側にはLEDはありません。動作の成否は、受信機側の「受信感度表示灯（緑）」で確認します。

Q：1回押すと何秒間信号が出ますか？ A：押し込んだ瞬間にのみパルス的な信号を送信します。押し続けても連続送信は行われません。
