DHV-24R ハイブリッドリモコン受信機 TAKEX 竹中エンジニアリング [DHV-24R]

DHV-24R ハイブリッドリモコン受信機 TAKEX 竹中エンジニアリング [DHV-24R]

販売価格: 会員のみ販売

商品詳細

TAKEX リモコン受信機 埋込型 ハイブリッド方式 セキュリティゲート制御

DHV-24R ハイブリッドリモコン受信機（埋込型）

DHV-24Rは、特定小電力ワイヤレス（電波）と近赤外線の2つの通信技術を融合させた、高信頼なハイブリッドリモコン受信機です。自動ドアやシャッター、門扉の制御など、高いセキュリティと確実な操作性が求められる現場に最適な埋込型ユニットです。

  • 型番： DHV-24R
  • 方式： 電波（特定小電力）＋ 近赤外線 ハイブリッド方式
  • 電源： DC12〜24V ±10%
  • 登録台数： 最大200台
  • 主な用途： 自動ドア、シートシャッター、門扉の開閉制御、照明制御
  • 設置場所： 屋内専用（1個用スイッチボックス適合）

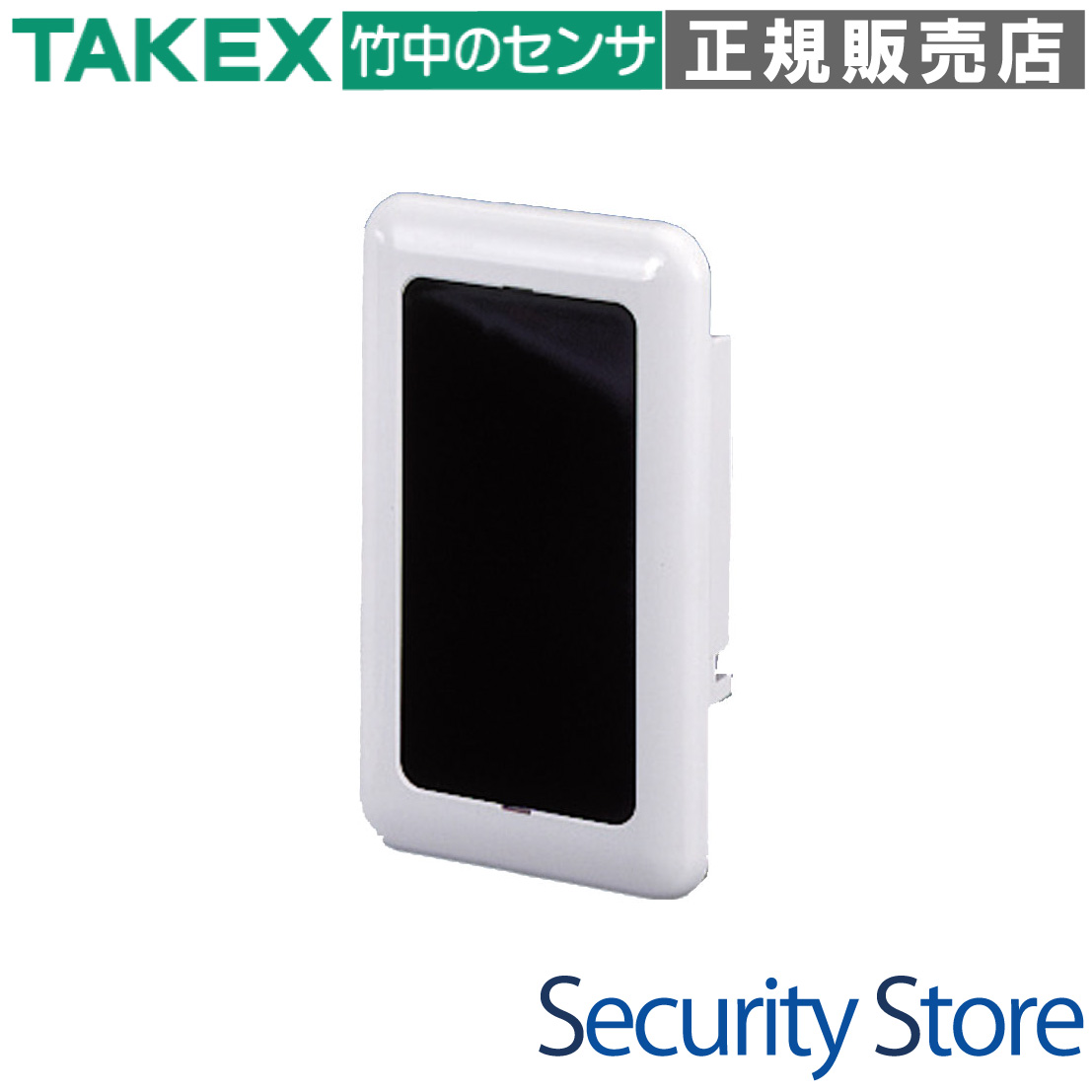

DHV-24R ハイブリッドリモコン受信機の製品画像

資料ダウンロード

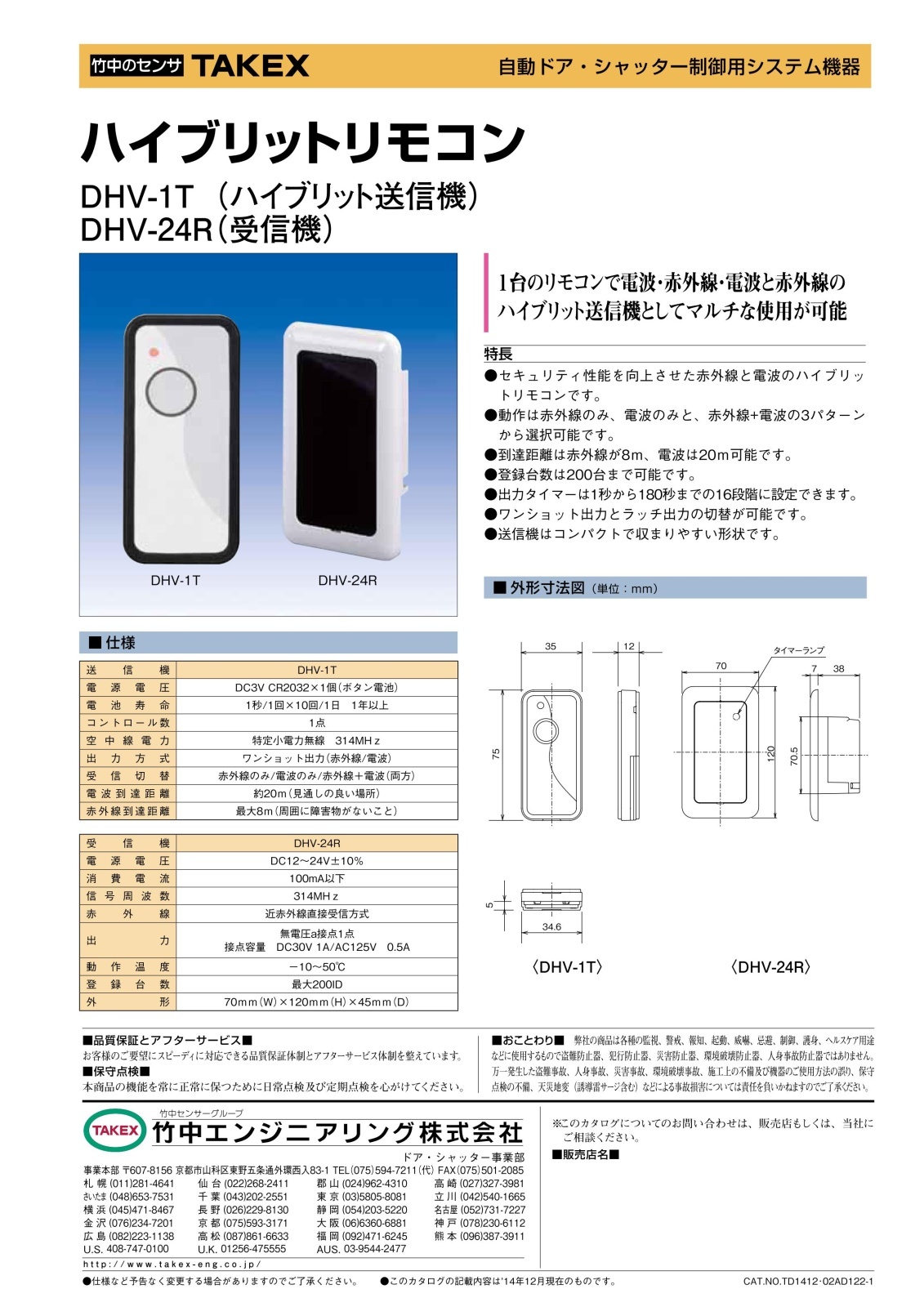

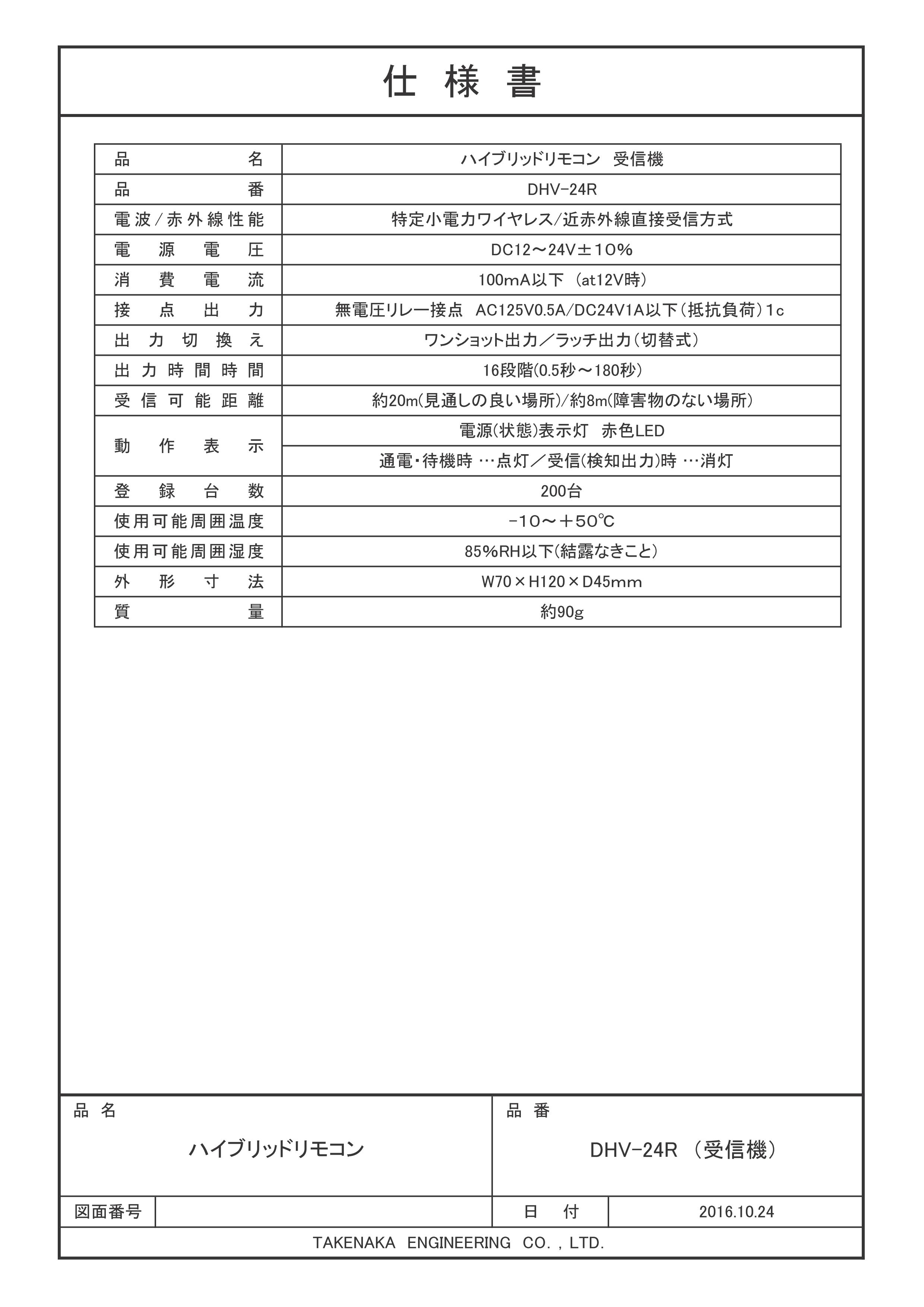

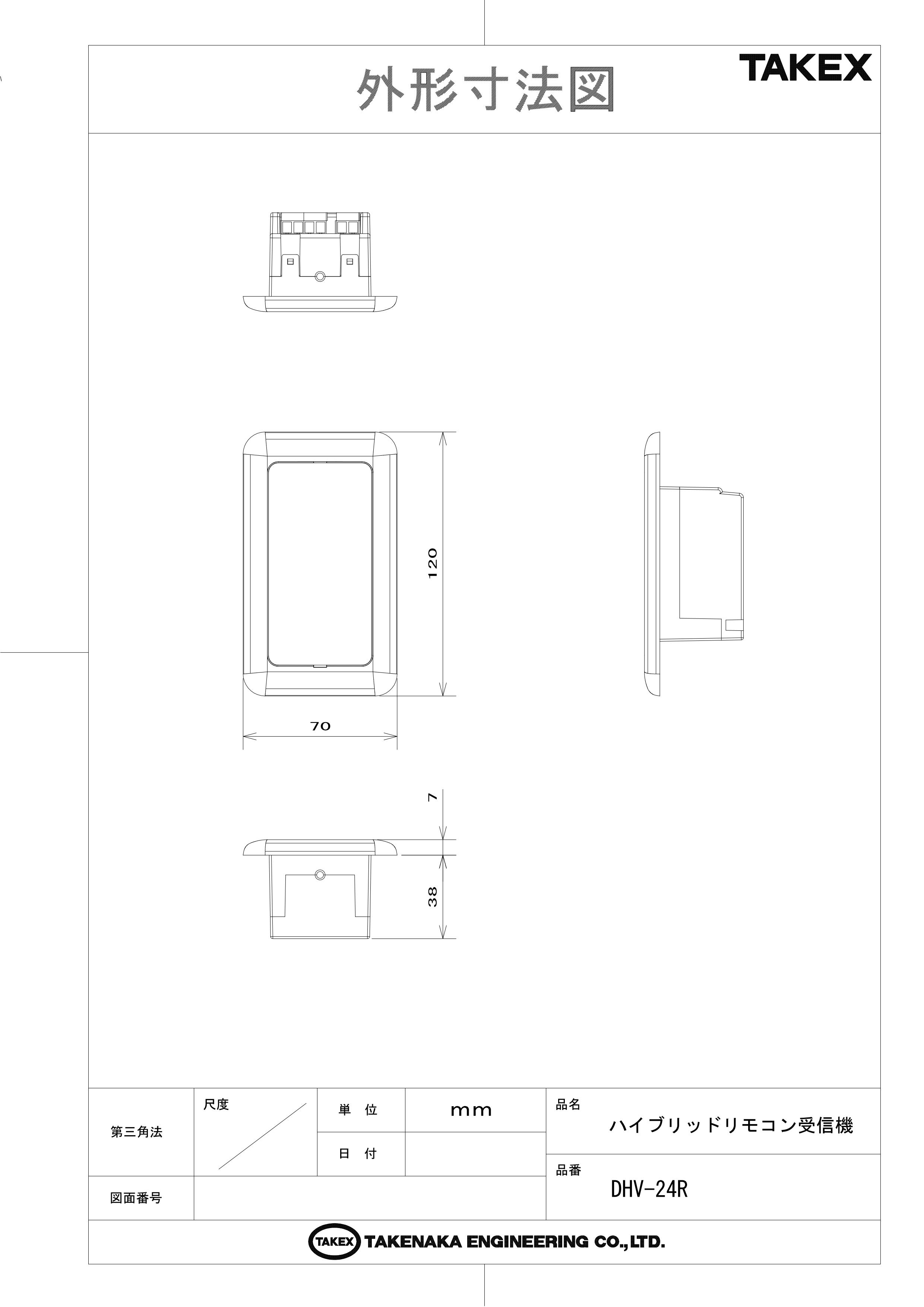

製品写真（GIF） 仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドアや電動シャッターの遠隔操作
  • 工場・倉庫のシートシャッター開閉制御
  • 車両ゲートや門扉の通行管理
  • 特定の場所からのみ操作を許可したいエリア
  • 照明や報知器のON/OFF制御

導入前に確認したいポイント

  • 電源はDC12〜24Vが必要です（AC不可）
  • 屋内専用のため屋外設置はできません
  • 埋込部には最低40mmの奥行きが必要です
  • アンテナ線は加工（切断・延長）できません
  • 金属製ボックス内は電波が遮衰しやすくなります

特長

電波と赤外線のハイブリッド通信テクノロジー

障害物に強く離れた場所から操作できる「電波」と、直進性が高く操作エリアを限定できる「赤外線」の2つの通信方式に対応しています。送信機側の設定により、環境や用途に合わせた最適な通信方式を選択可能です。

用途に合わせた3つの受信パターン

「電波のみ」「赤外線のみ」「電波＋赤外線」の3パターンから選択可能です。例えば、誤操作を防ぎたい重要ゲートでは「赤外線＋電波」に設定することで、受信機が見える位置から操作した時のみ動作させるといった運用が可能です。

空間に溶け込む埋込型デザイン

1個用スイッチボックスに適合したサイズで、壁面内にすっきりと収まります。室内の意匠を損なわずに設置できるため、オフィスビルや店舗のエントランス設置に最適です。

最大200台の大容量ID登録機能

最大200台までの送信機を個別に識別・登録可能です。大規模な施設や、多数のスタッフが個別にリモコンを所持するような現場でも、これ1台で柔軟に対応できます。

16段階の精密な出力時間設定

ワンショット出力の時間を0.5秒から最大180秒まで16段階で細かく調整できます。接続する制御盤の特性や、解錠保持時間などのシステム要件に完璧に合わせることが可能です。

ラッチ出力モードによる保持動作

信号を受信するたびに出力状態が反転する「ラッチ出力」への切り替えも可能です。照明のON/OFF切り替えや、設備の運転/停止保持など、幅広い用途に流用いただけます。

施工性を追求したアンテナ内蔵設計

受信アンテナは本体内部に収められており、外部に飛び出さないため施工性が非常に良好です。ワイヤー状のアンテナを適切な位置に逃がすだけで、安定した通信環境を構築できます。

トラブルを即座に判別するLED表示灯

前面に配置された赤色LEDが、通電状態、受信状態、登録・削除モードのステータスをリアルタイムに示します。現場での初期設定や保守点検時の切り分けが容易に行えます。

選定時に評価したい強み

  • 確実な操作性： 赤外線と電波の併用により、現場環境に応じた柔軟な通信設計が可能。
  • 高いセキュリティ： 登録された送信機のみを受付ける個別ID方式で、部外者の操作を防止。
  • マルチ電圧対応： DC12VからDC24Vまで幅広く対応し、様々な制御盤から電源供給が可能。
  • メンテナンス性： 送信機の個別削除が可能で、紛失時のセキュリティリスクにも迅速に対応。

施工・設置ガイド

設置の際は、1個用スイッチボックス（深型50mm推奨）をご使用ください。埋込部の奥行きは最低40mm必要です。アンテナ線は金属物からできるだけ離して配置することで、良好な電波受信感度を維持できます。

確認項目 この製品での考え方
設置環境 屋内専用・非防水。水気や湿気のない場所を選定してください。
電源仕様 DC12〜24V。AC100V等の交流電源は絶対に接続しないでください。
接点容量 AC125V 0.5A / DC24V 1A以下。大電流の動力直接駆動は不可。
モード切替 DIPスイッチ操作は、必ず電源を遮断した状態で行ってください。

電源（状態）表示灯（赤色LED）の挙動

LEDの挙動 ステータス内容
常時点灯 正常待機状態（電源供給あり）
消灯 外部出力中（リレー作動中）
低速点滅 送信機「登録」モード待機中
高速点滅 送信機「削除」モード待機中
一瞬点灯 登録または削除の処理が正常完了

製品仕様

項目 内容
品名 ハイブリッドリモコン受信機（埋込型）
品番 ＤＨＶ－２４Ｒ
電源電圧 ＤＣ１２〜２４Ｖ±１０％
消費電力 １００ｍＡ以下（ａｔ １２Ｖ時）
電波 ３１４ＭＨｚ（特定小電力無線）
赤外線方式 近赤外線直接受信方式
受信可能距離 電波約２０ｍ（見通しの良い場所）
赤外線約８ｍ（障害物のない場所）
接点出力 無電圧リレー接点 １ｃ
ＡＣ１２５Ｖ・０．５Ａ／ＤＣ２４Ｖ・１Ａ以下（抵抗負荷）
出力切替 ワンショット出力／ラッチ出力（切替式）
出力時間 １６段階（０．５秒〜１８０秒）
登録台数 最大２００台
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
設置場所 屋内専用
質量 約９０ｇ
外形寸法 W70mm × H120mm × D46.5mm（埋込部：約38mm）

FAQ

Q：電源はAC100Vで使用できますか？ A：いいえ、本機（DHV-24R）はDC12〜24V専用です。AC100V電源が必要な場合は、露出型のDHV-100Rをご検討ください。
Q：登録できる送信機の最大数はいくつですか？ A：最大200台まで登録可能です。
Q：赤外線と電波、どちらが優先されますか？ A：送信機側の設定に依存しますが、受信機はどちらの信号も受け取ることができます。ハイブリッド設定時は、より確実な通信を選択して動作します。
Q：屋外に設置することは可能ですか？ A：本機は屋内専用の埋込型です。防水構造ではないため、屋外での使用はできません。
Q：出力時間を変更するにはどうすればよいですか？ A：本体内部の4ビットDIPスイッチ（SW1）を切り替えることで、0.5秒〜180秒の16段階で設定可能です。
Q：スイッチボックスへの取り付けは可能ですか？ A：はい、標準的な1個用スイッチボックスに適合しています。奥行きを確保するため深型ボックスの使用を推奨します。
Q：送信機を1台だけ紛失した場合、その送信機だけを削除できますか？ A：はい、削除モードに切り替えた状態で、該当する送信機のIDを個別に消去することが可能です。
Q：アンテナが短いようですが、延長してもいいですか？ A：いいえ、アンテナ線の切断や延長は絶対にしないでください。電波法違反や感度低下の原因となります。
Q：ラッチ出力とはどのような動作ですか？ A：ボタンを押すごとにONとOFFが入れ替わり、その状態を保持する動作です。照明のスイッチのような運用に向いています。
Q：消費電流はどのくらいですか？ A：DC12V印加時で最大100mA以下です。電源装置の容量計算にご活用ください。
