位相差ディスタンスセンサー(屋外用ハウジング付) [DX-7AH-SET]

位相差ディスタンスセンサー(屋外用ハウジング付) [DX-7AH-SET]

販売価格: 会員のみ販売

商品詳細

TAKEX ディスタンスセンサー ToF方式 屋外対応

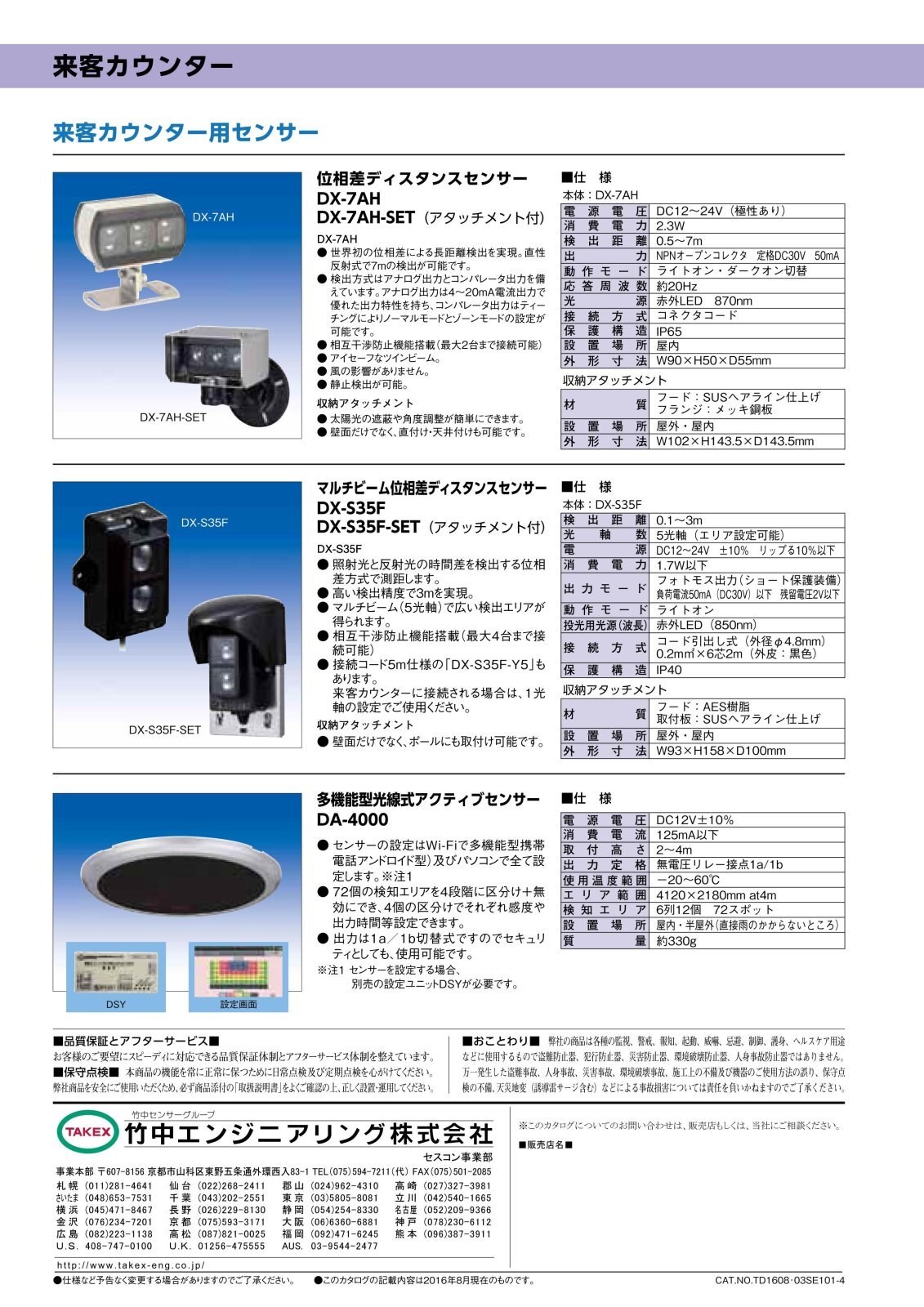

DX-7AH-SET 位相差ディスタンスセンサー(屋外用ハウジング付)

世界初の位相差検知方式を採用した長距離ディスタンスセンサー「DX-7AH」と、耐候性に優れた専用屋外用ハウジングを組み合わせたプロ仕様のセットモデルです。

  • 型番： DX-7AH-SET
  • 検出方式： 位相差検知方式（Time of Flight 応用技術）
  • 検出距離： 0.5m 〜 7.5m（直接反射式）
  • 出力： 4-20mA アナログ出力 ＋ NPNオープンコレクタ出力
  • 環境性能： IP65相当・屋外対応（ハウジング装着時）

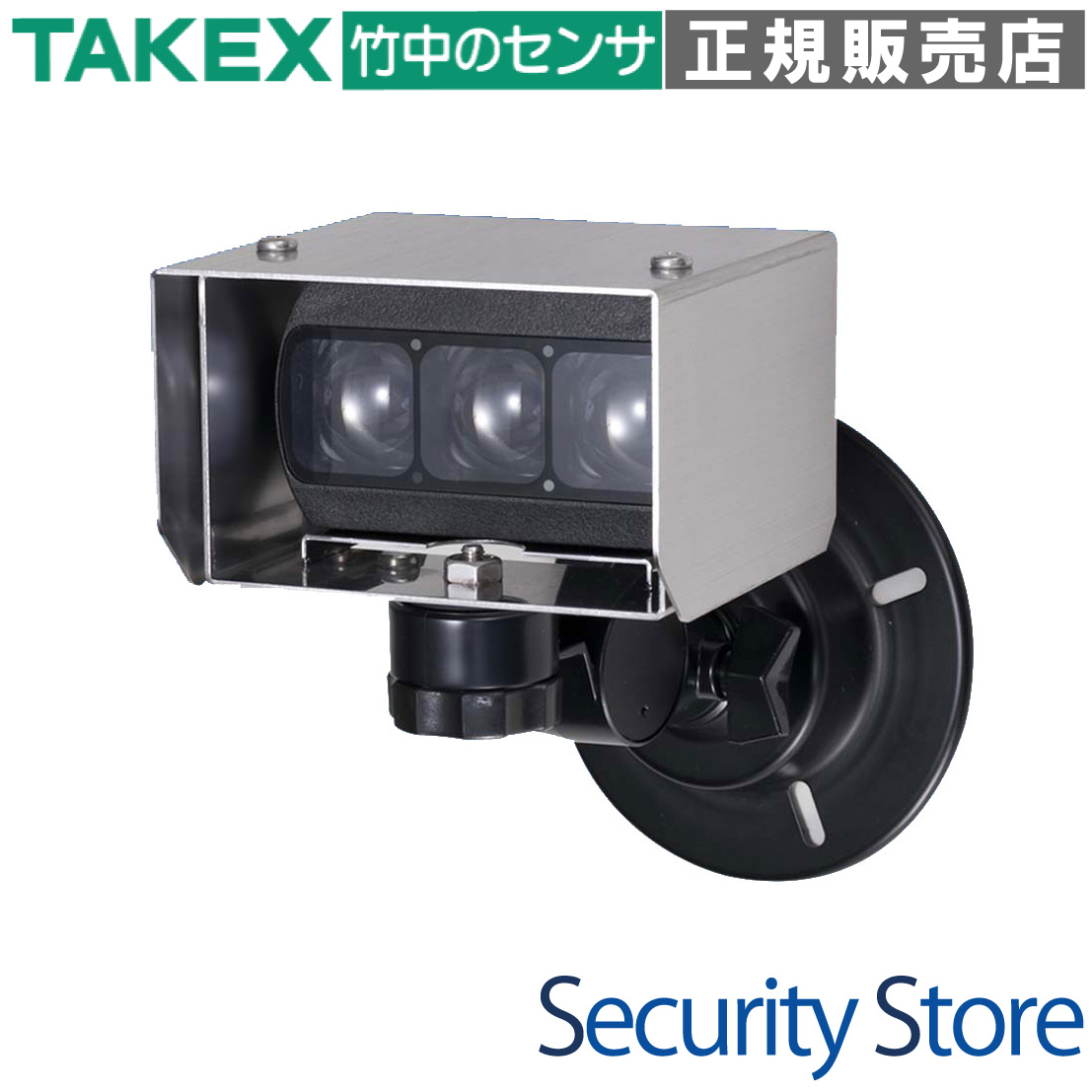

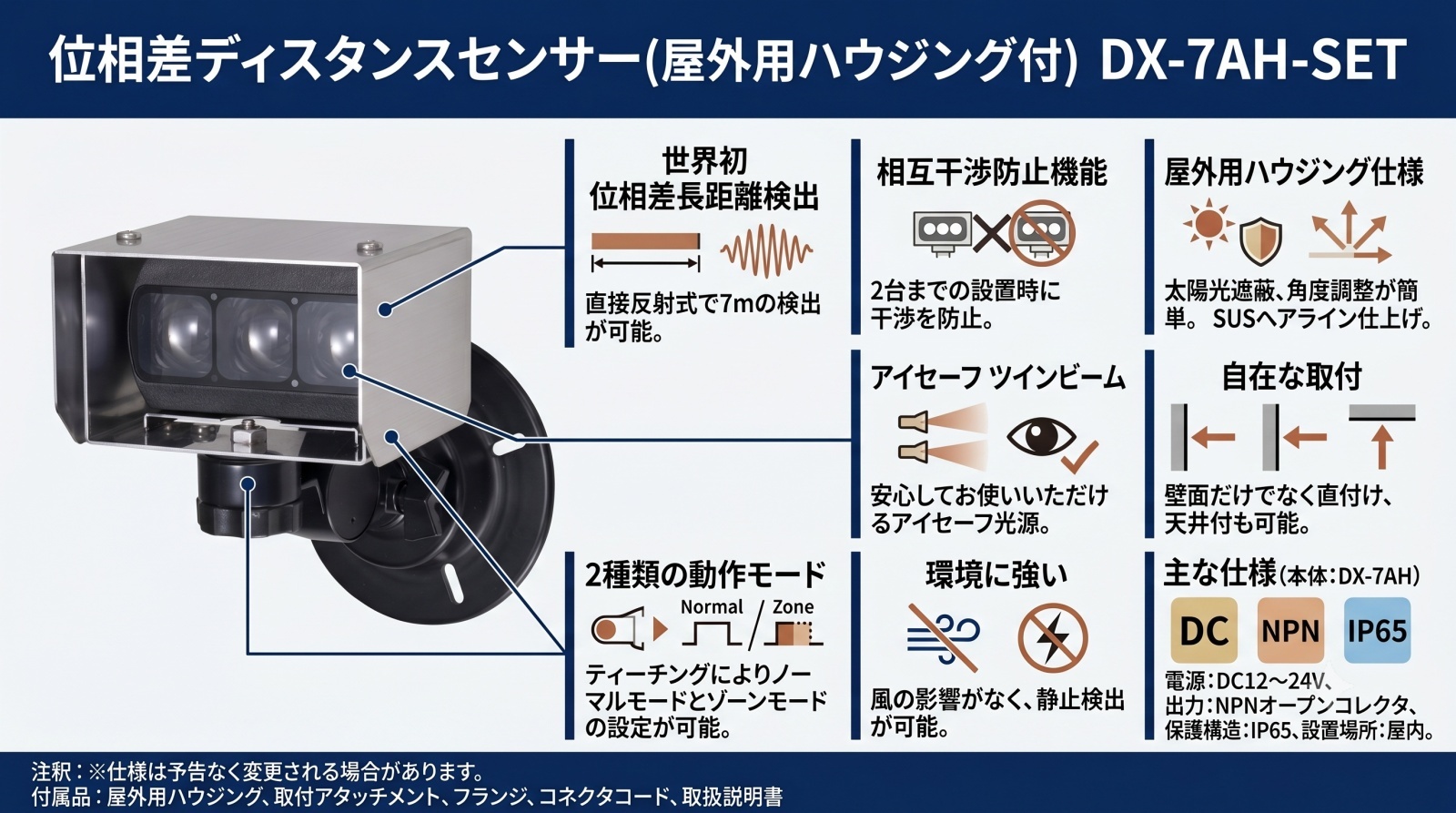

DX-7AH-SET 位相差ディスタンスセンサー

資料ダウンロード

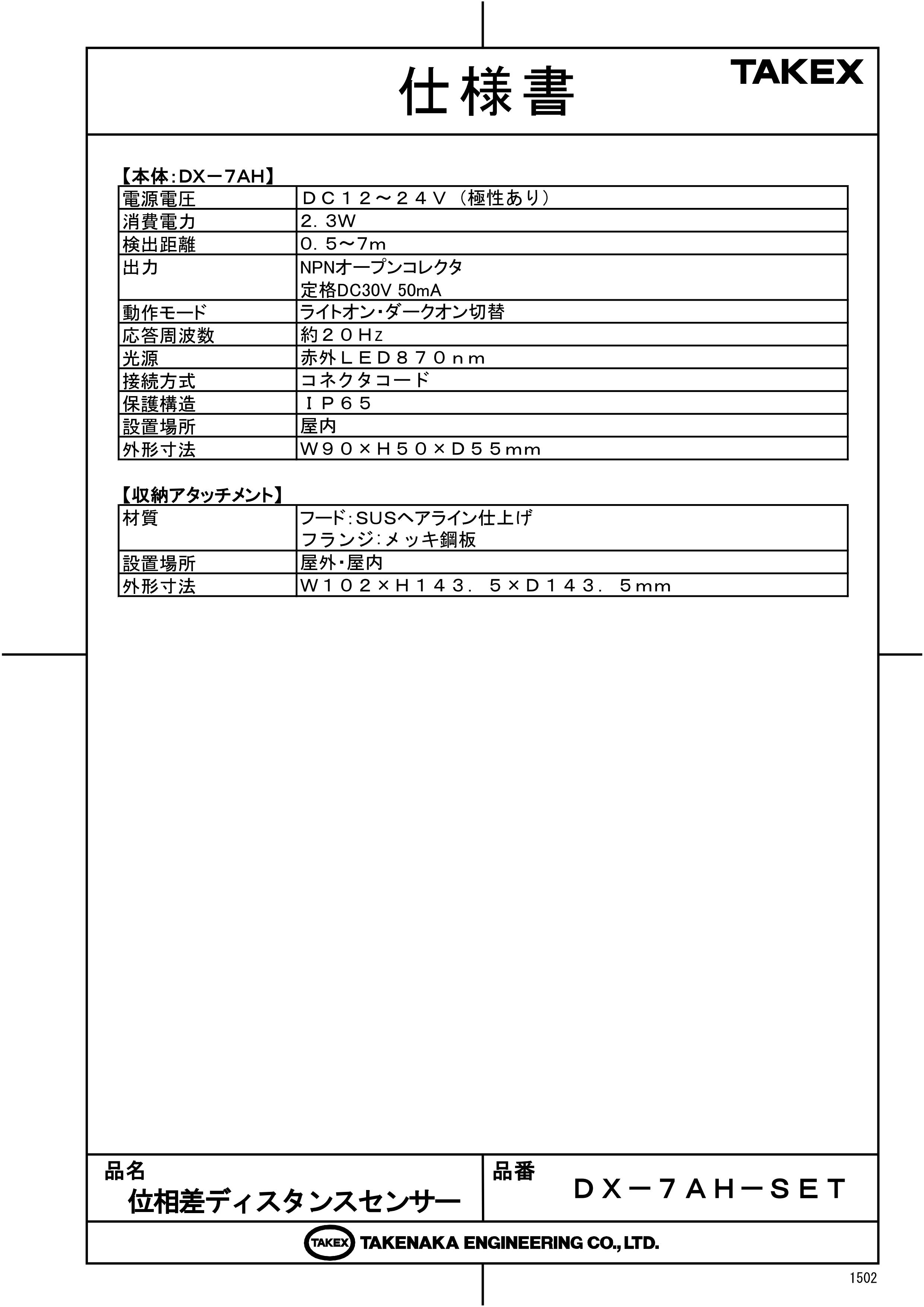

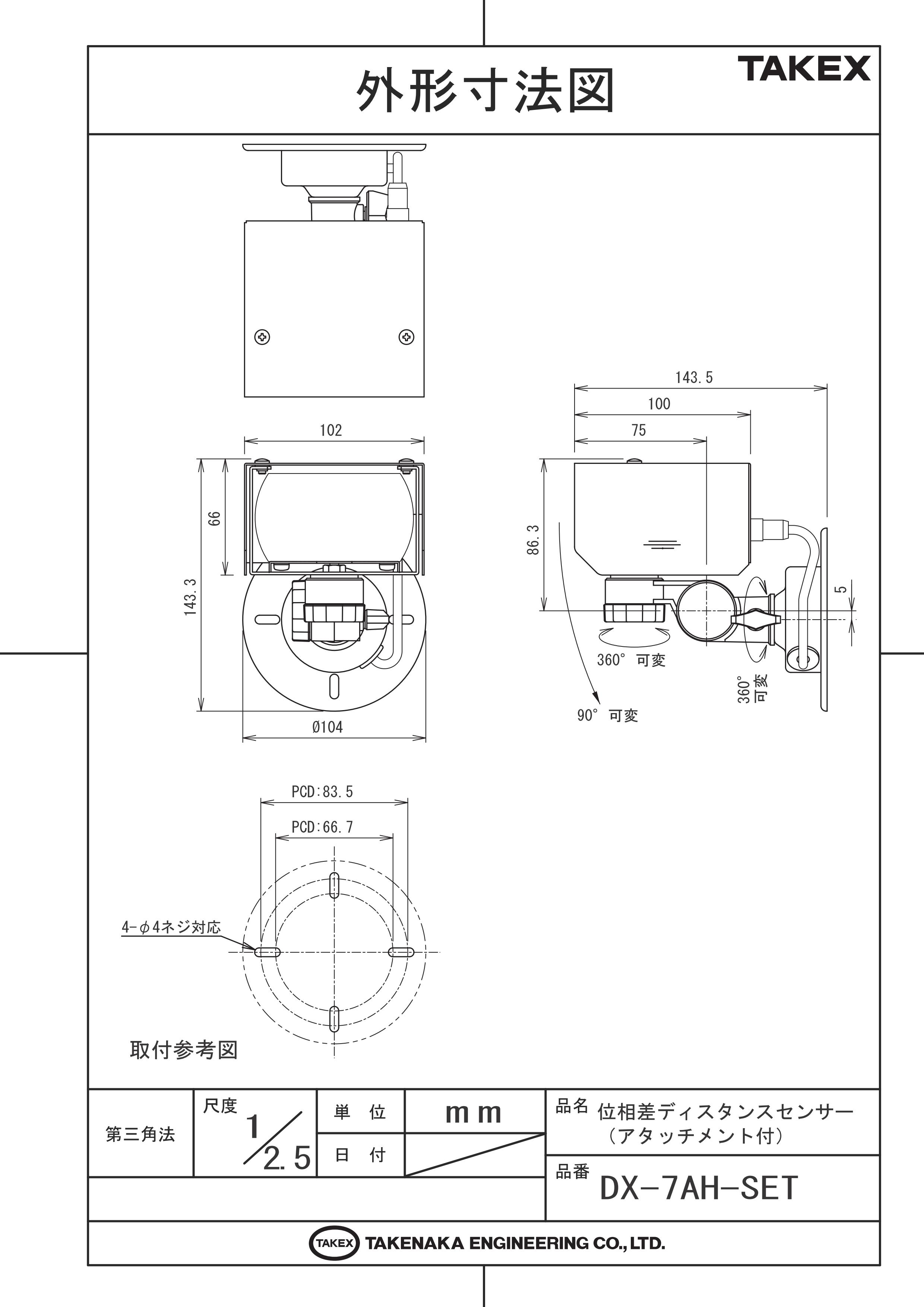

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 屋外駐車場での車両検知・停止位置制御
  • 大型工場や倉庫でのワーク通過確認
  • 液体・粉体のレベル変位監視（アナログ出力利用）
  • AGV（無人搬送車）の障害物検知（※安全認証外）

導入前に確認したいポイント

  • 対象物までの距離が0.5m以上あるか
  • 直射日光が受光面に直接当たらない配置か
  • 40m以上の遠方に強反射体が存在しないか
  • 電源電圧がDC12-24V（安定化電源）であるか

特長

位相差検知方式による圧倒的な安定性

反射光量の大小ではなく、光の飛行時間（位相差）を計測するTime of Flight技術を採用。対象物の色、表面状態、反射率の変化に左右されず、黒い物体や光沢物も安定して検出可能です。

直接反射式で最大7.5mの長距離検出

反射ミラーを必要としない直接反射式でありながら、最大7.5m（実力値）の長距離検出を実現。施工の手間を大幅に軽減し、広い現場での運用を可能にします。

アナログとデジタルのハイブリッド出力

距離情報をリアルタイムに送る「4-20mAアナログ出力」と、設定距離でON/OFFする「NPN制御出力」の両方を備えています。PLC等との連携により、高度な制御が可能です。

屋外ハウジングによる高い耐環境性能

専用ハウジング「BH-DX7」がセットになっており、雨雪や直射日光からセンサーを保護。フランジ構造により、水平360°、垂直90°のシームレスな角度調整が可能です。

相互干渉防止機能（最大2台）

マスター/スレーブ設定により、2台のセンサーを近接設置しても互いの光が干渉しません。狭い通路での多点検知や、幅広の検知エリア構築に有効です。

環境に左右されない静止検出能力

赤外ビーム方式のため風の影響を受けず、物体が完全に静止している状態でも正確な距離測定を継続します。超音波センサーが苦手とする風のある屋外環境でも威力を発揮します。

3種類の多彩なティーチングモード

ボタン操作だけで完了する「一点ノーマル」「二点ノーマル」「一点ゾーン」の3モードを搭載。背景を除去したい場合や、一定範囲内のみを検知したい場合など、現場に合わせて即座に設定可能です。

アイセーフなツインビーム設計

高出力ながら安全性を考慮したツインビーム方式を採用。長距離検知能力と運用上の安全性を両立しています。

選定時に評価したい強み

  • 色に強い： 黒色ワークや塗装面でも距離の誤差が極めて少ない
  • 調整が容易： ハウジングの首振り機構により、高所設置後もアライメント調整がスムーズ
  • 柔軟な設定： 外部ティーチング線（紫色）により、盤内からのリモート設定が可能
  • 自己診断機能： エラー発生時はLED点滅でお知らせ。アナログ出力の飽和（30mA）でシステム側でも検知可能

配線・端子仕様

芯線色 機能 備考
茶 +V (DC12-24V) 安定化電源を使用してください。
白 制御出力 NPNオープンコレクタ（50mA以下）。
青 0V (GND) すべての信号の基準電位です。
黒 アナログ出力 4-20mA（対象物なし時は約30mA出力）。
桃 SYNC. (同期) 複数台時は連結、単独時は0Vへ接続。
紫 EXT. SET 外部設定用。不使用時は+Vへ接続。

製品仕様

項目 仕様内容
セット構成 センサー本体：DX-7AH
屋外用ハウジング：BH-DX7
電源電圧 DC12〜24V（極性あり）
消費電力 2.3W
検出距離 0.5〜7m（最大7.5m）
出力形式 NPNオープンコレクタ（定格DC30V 50mA）
動作モード ライトオン・ダークオン切替可能
応答周波数 約20Hz
光源 赤外LED（波長 870nm）
接続方式 コネクタコード式（2m付属）
保護構造 IP65相当
ハウジング材質 フード：SUSヘアライン仕上げ
フランジ：メッキ鋼板
設置場所 屋外・屋内
総質量 約750g（センサー：200g / ハウジング：550g）
外形寸法 W102×H143.5×D143.5mm（ハウジング外寸）

FAQ

Q：対象物の色によって検出距離は変わりますか？ A：本製品は位相差方式を採用しているため、従来の反射光量方式と比較して、対象物の色や反射率による影響を最小限に抑えられます。黒色の物体でも安定して検出可能です。
Q：アナログ出力（4-20mA）はどのように利用しますか？ A：PLCのアナログ入力ユニットに接続することで、対象物までの距離を連続的な数値データとして取得できます。レベル監視や、物体の位置に応じた多段制御に有効です。
Q：2台隣接して設置しても大丈夫ですか？ A：はい、相互干渉防止機能を搭載しています。マスターとスレーブを設定し、同期線（桃色）を結線することで、最大2台まで干渉せずに運用可能です。
Q：太陽光による誤動作の心配はありませんか？ A：付属の専用ハウジング「BH-DX7」の大型遮光フードを装着することで、直射日光を遮り、安定した検知が可能です。受光面への直接入射は避けて設置してください。
Q：検知範囲内に対象物がいない場合、アナログ出力はどうなりますか？ A：対象物がない、または受光量が極端に不足している場合は、エラー信号として約30mAが出力されます。PLC側でこの値をエラーとして処理してください。
Q：設定ボタンが押せない高い場所に設置する場合の対処は？ A：外部ティーチング線（紫色）を0Vに短絡させることで、遠隔からティーチング操作を行うことが可能です。
Q：結露や氷結がある環境でも使えますか？ A：動作周囲温度範囲内であれば使用可能ですが、レンズ面の結露や氷結は光を遮るため、誤動作の原因となります。そのような環境では適切なメンテナンスが必要です。
Q：単独で使用する場合、余った線（桃色・紫色）はどう処理しますか？ A：ノイズ混入を防ぐため、桃色（同期線）は0V（青）に、紫色（外部設定線）は+V（茶）に必ず接続してください。
Q：検出距離の「応差（ヒステリシス）」はどのくらいですか？ A：設定した検出距離の約20%以下となります。
Q：メンテナンスでレンズを拭く際の注意点は？ A：柔らかい布で乾拭きするか、汚れがひどい場合は水を含ませた布を固く絞って拭いてください。シンナーやベンジン等の有機溶剤はレンズを傷めるため使用しないでください。
