来客カウンター用センサー用 取付金具 [DX-B1]

来客カウンター用センサー用 取付金具 [DX-B1]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 取付金具 来客カウンター 屋内用

DX-B1 来客カウンター用センサー用 取付金具

DX-B1は、マルチビーム位相差検出ディスタンスセンサー専用に設計された、高剛性・高精度の取付金具です。板厚3mmの堅牢な設計により、設置面の微振動を抑制し、ミリメートル単位の精密な測距環境を機械的に保護します。

  • 型番： DX-B1
  • 製品名： 来客カウンター用センサー用 取付金具
  • 対応機種： DX-S33C（装着型マルチビームセンサー）等
  • 主な用途： 店舗、公共施設、オフィス等の入口における通過検知センサーの固定
  • 調整機能： 上下・左右 各最大20°の首振り調整機構
  • 材質： 高耐食性鋼板（板厚 3.0mm）

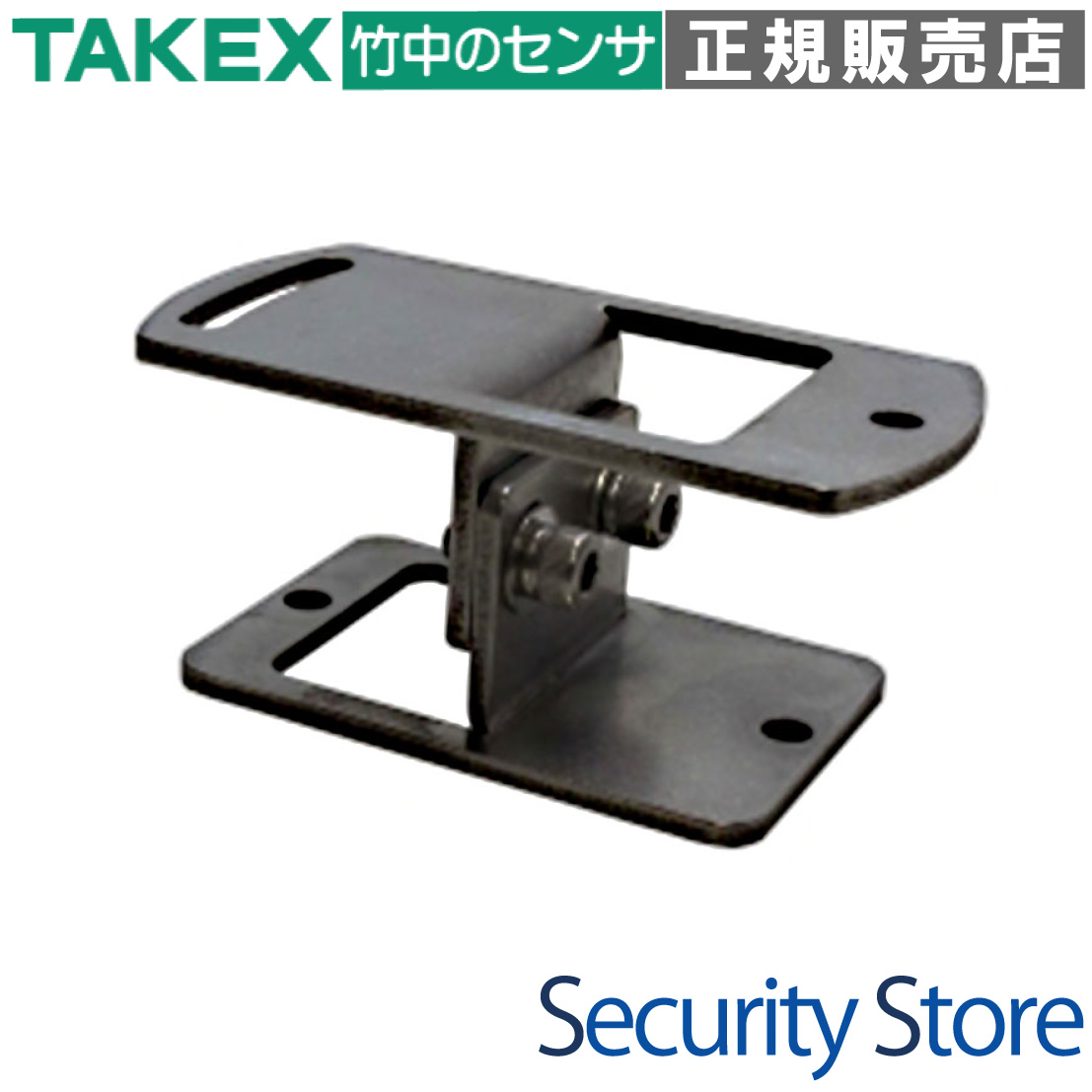

DX-B1 来客カウンター用センサー用 取付金具の製品画像

資料ダウンロード

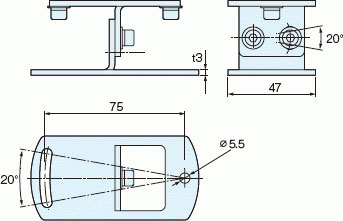

外形寸法図（PDF）

この製品が向いている用途

  • 自動ドア付近など振動が発生しやすい場所
  • 店舗エントランスの正確な来客カウント
  • 天井高や通路幅に合わせた角度調整が必要な現場
  • 高精度な位相差検出センサーの安定運用

導入前に確認したいポイント

  • 取付面の強度（コンクリートや強固な支柱を推奨）
  • センサー光軸上の鏡面反射体（鏡・ガラス等）の有無
  • 設置高さ（推奨2.3m〜2.7m）
  • 配線延長時の電圧降下（DC12V〜24V対応）

特長

板厚3mmの高剛性設計による振動抑制

t3（3.0mm）の堅牢な鋼板を採用することで、自動ドアの開閉や歩行振動によるセンサーのブレを徹底的に防ぎます。微細な位相差を検出するディスタンスセンサーにおいて、機械的な安定性は誤検知（チャタリング）を防ぐための必須条件です。

上下・左右 各20°の無段階首振り調整機能

仰俯角（上下）および方位角（左右）をそれぞれ最大20°の範囲で自由に調整可能です。現場の天井高や通路幅、避けたい障害物に合わせて最適な検知エリアを構築でき、施工後の微調整も容易に行えます。

高精度な位相差検出方式をサポート

投光波と受光波の位相差から距離を算出する「ディスタンス測定」を安定させるための土台として機能します。床面の色や反射率、通過者の衣服の色に左右されない安定した検知性能を最大限に引き出します。

3光軸マルチビームによる分離判定の最適化

センサーが持つ3つの独立した光軸（55mmピッチ）を、DX-B1の調整機構により最適な角度で固定できます。並走者や追従者を正確に分離し、「2人を1人と数える」エラーを排除する高度なカウントを支えます。

現場での施工性を高めるベースプレート構造

ベースプレートには固定用の丸穴（φ5.5）と角度微調整用の長穴が配置されています。これにより、壁面への取り付け時に発生しやすいわずかなズレを吸収し、正確な水平・垂直出しをサポートします。

長期運用を支える堅牢なロック機構

角度決定後は六角穴付きボルトで完全にロック可能です。3.0 N-mの推奨締め付けトルクで固定することで、長期間にわたる運用でも角度が狂うことなく、安定した検知環境を維持します。

選定時に評価したい強み

  • 安定性： 厚みのある鋼板が微振動を吸収し、誤作動を防止。
  • 柔軟性： 上下左右20°の調整幅で、現場環境に即応可能。
  • 信頼性： 3光軸マルチビームセンサーの性能を100%引き出す専用設計。
  • 高精度： 対象物の色や背景に依存しない「距離測定」を支える堅牢さ。

LED表示や動作状態（対応センサー DX-S33C）

LED名称 色 状態 意味・内容
POWER 緑 点灯 正常通電（DC12〜24V）
DETECT 赤 点灯 対象物検出中（出力実行中）
STABLE 緑 点灯 安定受光状態（高精度演算中）
STABLE 緑 低速点滅 受光量低下警告（レンズ汚れ等の点検時期）

製品仕様

項目 内容
製品名 / 品番 来客カウンター用センサー専用取付金具 / DX-B1
材質 / 板厚 高耐食性鋼板（またはSUS） / t = 3.0mm
可動範囲（上下） 仰俯角（チルト）：最大 ±20°（無段階ネジロック式）
可動範囲（左右） 方位角（スイング）：最大 ±20°（ベースプレート長穴連動）
取付ピッチ 75mm
取付穴径 φ5.5丸穴 ×1、2-R2.75長穴（調整スリット幅5.5mm） ×1
本体質量 約170g（センサー本体、コード、コネクタ含む全体重量）
使用周囲温度 －20℃ 〜 ＋55℃（結露・氷結なきこと）
外形寸法（幅） 90mm
外形寸法（奥行） 47mm（センサー装着時）

FAQ

Q：DX-B1はどのセンサーに対応していますか？ A：主にマルチビーム位相差検出ディスタンスセンサー（DX-S33C等）に対応しています。
Q：角度調整はどの程度可能ですか？ A：上下（仰俯角）および左右（方位角）ともに最大20°の範囲で無段階調整が可能です。
Q：屋外での使用は可能ですか？ A：本製品（金具および対応センサー）は屋内専用です。結露や氷結のない環境でご使用ください。
Q：板厚3mmであるメリットは何ですか？ A：高い剛性により、自動ドアや床面からの微振動がセンサーに伝わるのを防ぎ、検知の安定性を高める効果があります。
Q：取り付けに必要なボルトのサイズは？ A：M5のアンカーボルトまたはビスでの固定を推奨します（穴径φ5.5）。
Q：センサーの光軸が鏡に当たってしまう場合はどうすればいいですか？ A：DX-B1の首振り機能を利用し、光軸を鏡面から5°〜10°外側へ傾けて設置してください。
Q：推奨される設置高さは？ A：天井からの垂直設置の場合、2.3m〜2.7mが推奨されます。
Q：角度調整後に固定が緩むことはありませんか？ A：六角穴付きボルトによるネジロック式を採用しており、適切に締め付けることで強固に固定されます。
Q：ベースプレートの長穴は何のためにありますか？ A：施工時の水平方向のわずかなズレを微調整し、正確な向きに固定するために使用します。
Q：メンテナンスでレンズを拭く際、角度がずれませんか？ A：t3鋼板を用いた堅牢な構造のため、通常の清掃程度の荷重で角度がずれることはありません。
