センサコントローラ(12V / 24V切替式) TAKEX 竹中エンジニアリング [PS300]

センサコントローラ(12V / 24V切替式) TAKEX 竹中エンジニアリング [PS300]

販売価格: 会員のみ販売

商品詳細

竹中電子工業 センサコントローラ 簡易ロジック搭載 12V/24V切替式 DINレール取付対応

PS300 センサコントローラ(12V / 24V切替式)

PS300は、センサ入力に特化した大容量電源搭載の高性能コントローラです。2系統のセンサ入力に対してAND動作やタイマ動作などの簡易ロジックを設定でき、PLCを介さずにアクチュエーターを直接駆動することが可能です。

  • 型番： PS300
  • 製品名： センサコントローラ(12V / 24V切替式)
  • 方式 / カテゴリ： センサ用周辺機器（出力変換ユニット）
  • センサ供給電源： DC24V(400mA) / DC12V(150mA) 切替式
  • 動作モード： AND動作 / CLOCK AND動作
  • タイマ機能： オンディレイ / オフディレイ / ワンショット / タイマなし

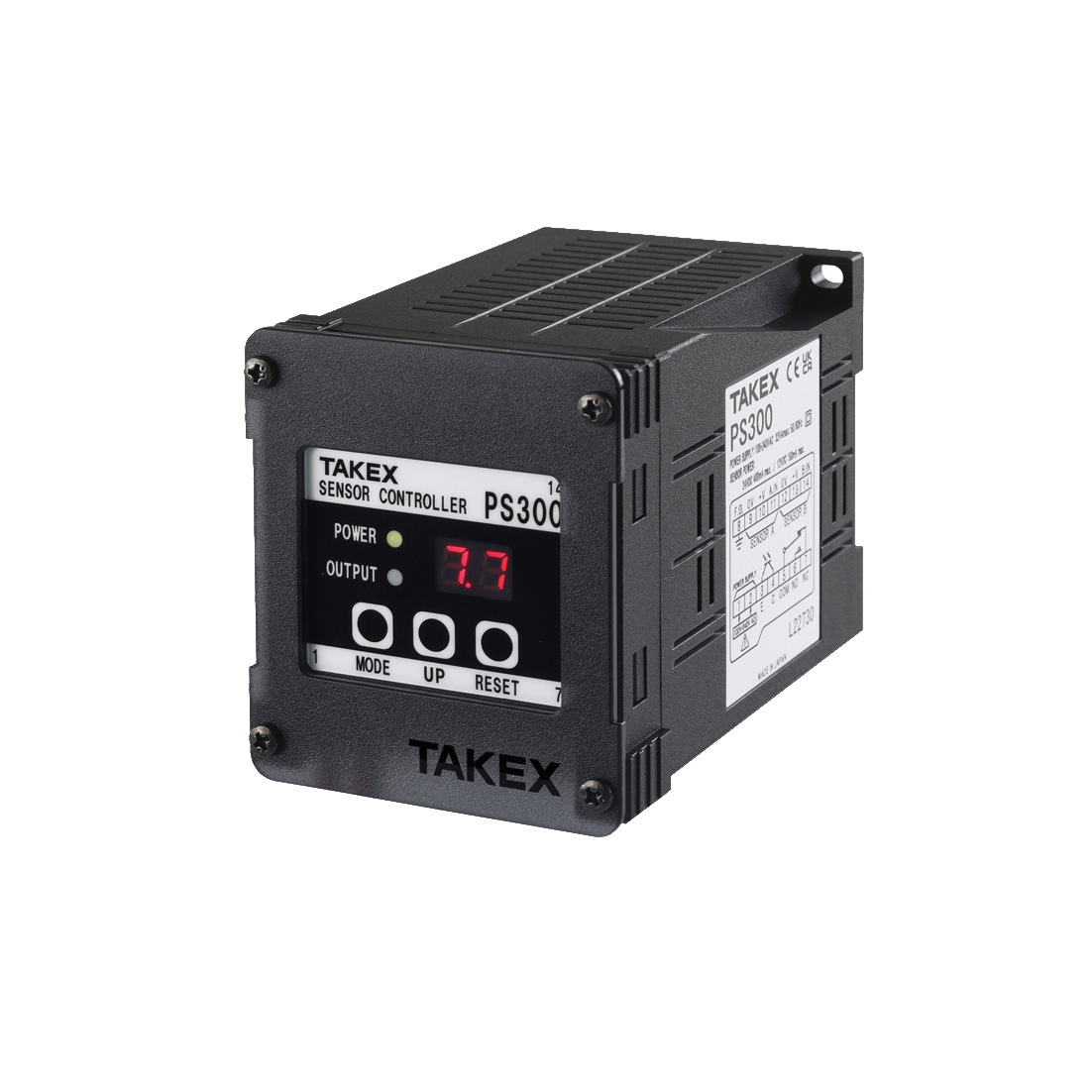

PS300 センサコントローラの製品画像

資料ダウンロード

外形寸法図（GIF）

この製品が向いている用途

  • 2台のセンサを組み合わせた論理判定が必要な現場
  • 大容量のセンサ用外部電源を確保したい場合
  • PLCを使用せず、現場で簡易的なタイマ制御を行いたい場合
  • NPN/PNP出力が混在する環境での信号変換

導入前に確認したいポイント

  • 操作電源は AC100〜240V 対応です。
  • NPN/PNP入力の選択は2系統共通設定となります。
  • DC12Vセンサ使用時は、内部設定を必ず変更してください。
  • 屋内専用（IP20）のため、屋外設置には防水ボックスが必要です。

特長

大容量センサ電源を搭載

DC24V時には最大400mA、DC12V時には最大150mAの供給が可能です。消費電流の大きい複数のセンサや、複数のセンサを並列接続する場合でも、別途電源ユニットを用意することなく安定した電力供給が行えます。

2系統入力による簡易ロジック機能

AND動作（論理積）およびCLOCK AND動作を搭載しています。例えば「2つの光電センサが同時に検知した時のみ出力する」といった条件を、本機単体で実現可能です。PLCのプログラム変更の手間を省き、現場でのスピーディーな仕様変更に対応します。

多彩なタイマ動作モード

オンディレイ、オフディレイ、ワンショットの3種類のタイマ動作を搭載。0.0秒から9.9秒まで0.1秒刻みで細かく設定できるため、チャタリング防止や出力時間の延長、一定時間のみの信号出力など、後段の機器に合わせた最適な信号制御が可能です。

幅広いセンサ形式に対応

直流3線式のNPN/PNPオープンコレクタ入力に加え、直流2線式のセンサも接続可能です。入力レベルもHI有効/LO有効を系統ごとに個別に切り替えられるため、現場にある既存のセンサを活かした柔軟なシステム設計が可能です。

トランジスタとリレーのダブル出力

NPNオープンコレクタ出力とリレー出力（1C接点）の両方を搭載しています。高速応答が必要な場合はトランジスタ出力を、AC負荷や大きな電流を直接駆動したい場合はリレー出力を使用するなど、用途に応じた使い分けが可能です。

視認性に優れた7セグメントLED表示

本体前面に2桁の赤色7セグメントLEDを搭載。設定モードの確認だけでなく、運用時にはセンサの入力状態をバーの表示でリアルタイムに確認できるため、施工時の調整やメンテナンス時のトラブル切り分けに威力を発揮します。

容易な取付と結線構造

35mmDINレールへのワンタッチ取付に加え、M4ネジによる直接取付にも対応。端子台はM3ネジを採用しており、確実な結線が可能です。保護用の端子台カバーも付属しており、安全面にも配慮されています。

選定時に評価したい強み

  • 省スペース： 電源、ロジック、出力変換を1台に集約し制御盤を小型化。
  • 施工性： 7セグLEDにより、テスターなしで入力状態が視認可能。
  • 信頼性： AC100-240Vのマルチ電圧入力により、不安定な電源環境にも対応。
  • 汎用性： NPN/PNP入力切替とダブル出力により、接続先を選ばない。

内部設定（モード設定）ガイド

モードNo. 設定内容 選択肢
1 センサ供給電源 1: DC12V / 2: DC24V (2系統共通)
2 センサ入力種別 1: NPNオープンコレクタ / 2: PNPオープンコレクタ
3 / 4 入力A / B の動作 1: HI有効 / 0: LO有効
5 論理動作 1: AND動作 / 2: CLOCK AND動作
6 タイマ動作 1: 基本(なし) / 2: オンディレイ / 3: オフディレイ / 4: ワンショット
7 / 8 タイマ時間 0.0秒 〜 9.9秒 (1秒単位と0.1秒単位の組み合わせ)
9 動作表示 0: 消灯 / 1: 巡回表示 / 2: センサ信号状態表示

製品仕様

項目 内容
型式PS300
操作電源AC100〜240V ±10% 50/60Hz
消費電力16W 38VA
センサ入力2系統 NPN/PNPオープンコレクタ選択式 (注1)
有効入力レベル: LO側・HI側切換 (注2)
接続センサ条件ON時残留電圧4V以下、OFF時漏れ電流1mA以下
負荷電流15mA以上を開閉できること
最小入力時間0.5ms (注3)
動作モードAND動作、CLOCK AND動作
タイマ動作オンディレイ、オフディレイ、ワンショット、タイマなし
タイマ時間0.0〜9.9秒
NPN出力オープンコレクタ出力（フォトカプラ絶縁）
定格: DC30V 100mA以下 / 残留ON電圧: 1.5V以下 / 応答: 1ms以下
リレー出力接点: 1C / 定格: AC250V 2A以下（抵抗負荷） / 応答: 10ms以下
センサ供給電源DC24V ±10%（400mA以下） / DC12V ±10%（150mA以下）切換式 (注4)
表示器7セグメントLED 2桁表示（赤色）
表示灯POWER（緑色LED）、OUTPUT（橙色LED）
接続方式端子台式（M3ネジ、端子幅6.4mm）
取付方法35mmDINレール または M4ネジ2穴固定
使用環境温度-10〜+55℃（氷結しないこと）
使用環境湿度35〜85%RH（結露しないこと）
保護構造IP20
外形寸法W73 × H107 × D112 mm（カバー等含む最大値）
質量約260g
価格38,000円

注1.入力選択は2系統共通、注2.個別設定可能、注3.信号取り込み最小時間、注4.電圧選択は共通・電流値は合計、注5.絶縁耐圧2kV。

FAQ

Q：DC12Vのセンサを使用できますか？ A：はい、可能です。内部設定（モードNo.1）を変更することで、センサ供給電源をDC12V（最大150mA）に切り替えて使用いただけます。
Q：NPN出力のセンサとPNP出力のセンサを混ぜて接続できますか？ A：いいえ、できません。入力形式の選択は2系統共通設定となっているため、同じ出力形態のセンサをご使用ください。
Q：タイマ動作は2つのセンサそれぞれに設定できますか？ A：タイマ設定は、2つの入力の論理演算（ANDなど）を行った後の「出力信号」に対して適用されます。
Q：CLOCK AND動作とはどのような動作ですか？ A：センサAの入力状態を、センサBが入力された「瞬間」に判別して出力する動作です。主にワンショット動作と組み合わせて同期制御に使用されます。
Q：出力のリレーとトランジスタは同時に使えますか？ A：はい、両方の端子から同時に信号が出力されますので、用途に合わせて併用可能です。
Q：DINレールがない場所でも取り付けられますか？ A：はい、M4ネジ用の取付穴が2箇所ありますので、壁面やパネルへ直接ネジ留めすることが可能です。
Q：センサを1台だけで使用することは可能ですか？ A：可能です。その場合はセンサA側に入力を接続してください。また設定により未接続側の影響を受けないように調整が必要です。
Q：屋外で使用できますか？ A：本製品はIP20（屋内仕様）です。屋外でご使用になる場合は、必ずJIS規格等に適合した防水・防塵ボックス内に収納してください。
Q：タイマ時間を5秒に設定したい場合の設定方法は？ A：モードNo.7を「5」、モードNo.8を「0」に設定することで、5.0秒の設定となります。
Q：設定した内容は停電時に消えてしまいますか？ A：設定内容は内部メモリに保存されるため、電源を切っても消失しません。
