TAKEX（竹中エンジニアリング）デジタルレコーダー 16ch EX-SDI / HD-SDI 遠隔監視対応

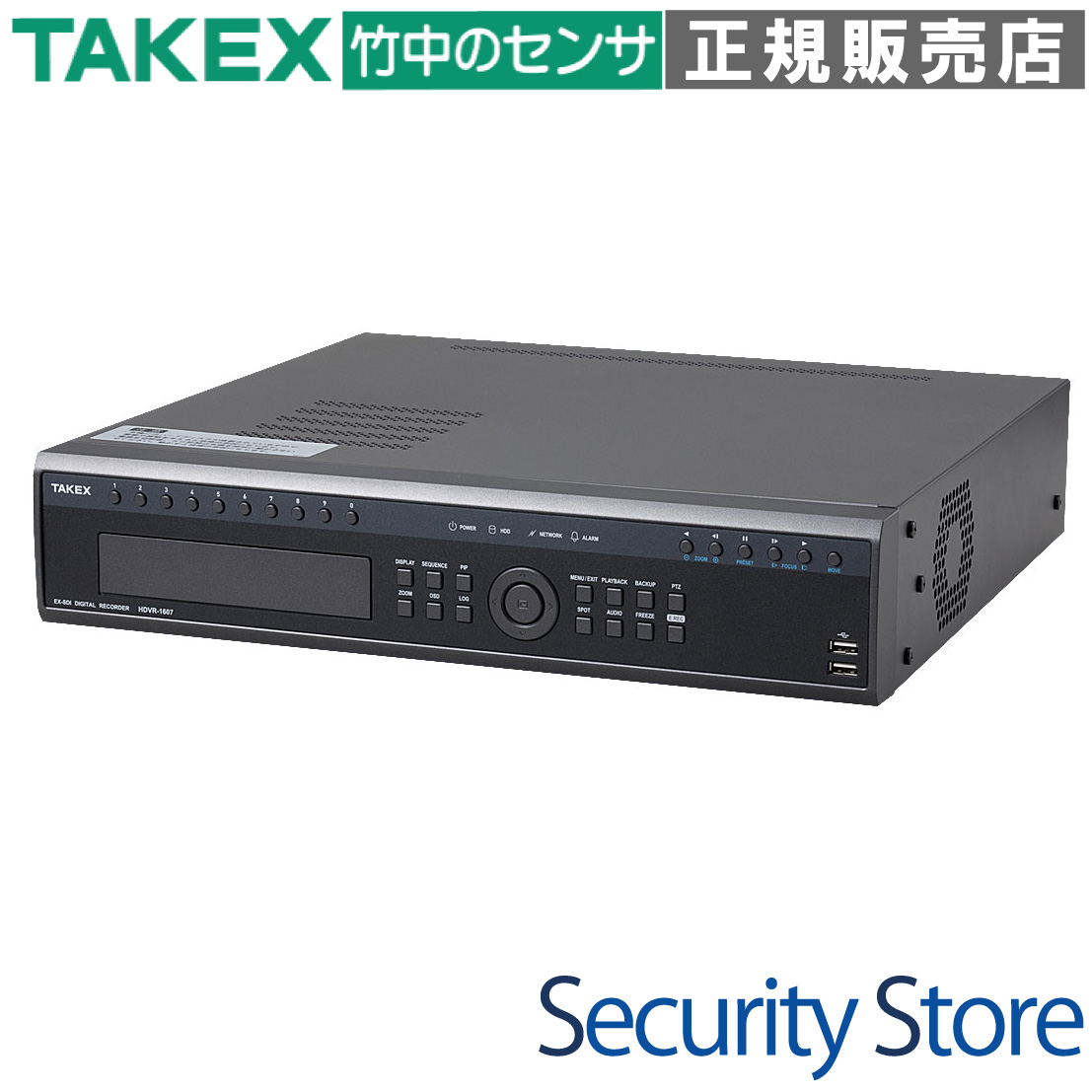

HDVR-1607 EX-SDI / HD-SDI デジタルレコーダー 16ch

EX-SDIおよびHD-SDI規格に対応した、非圧縮・高精細録画が可能な16チャンネルハイエンドデジタルレコーダーです。ネットワーク機能を標準搭載し、PCやモバイル端末からの遠隔監視にも柔軟に対応。金融機関や大規模商業施設など、最高水準の証拠能力が求められる環境に最適です。

型番： HDVR-1607
製品名： EX-SDI / HD-SDI デジタルレコーダー 16ch
対応カメラ方式： EX-SDI / HD-SDI 自動認識（ハイブリッド対応）
標準ストレージ： 8TB (4TB×2) 搭載
最大記録レート： 1920×1080 (240fps) / 1280×720 (480fps)
主な特長： H.264圧縮、自己診断機能、S.M.A.R.T.監視、スマートフォン対応

資料ダウンロード

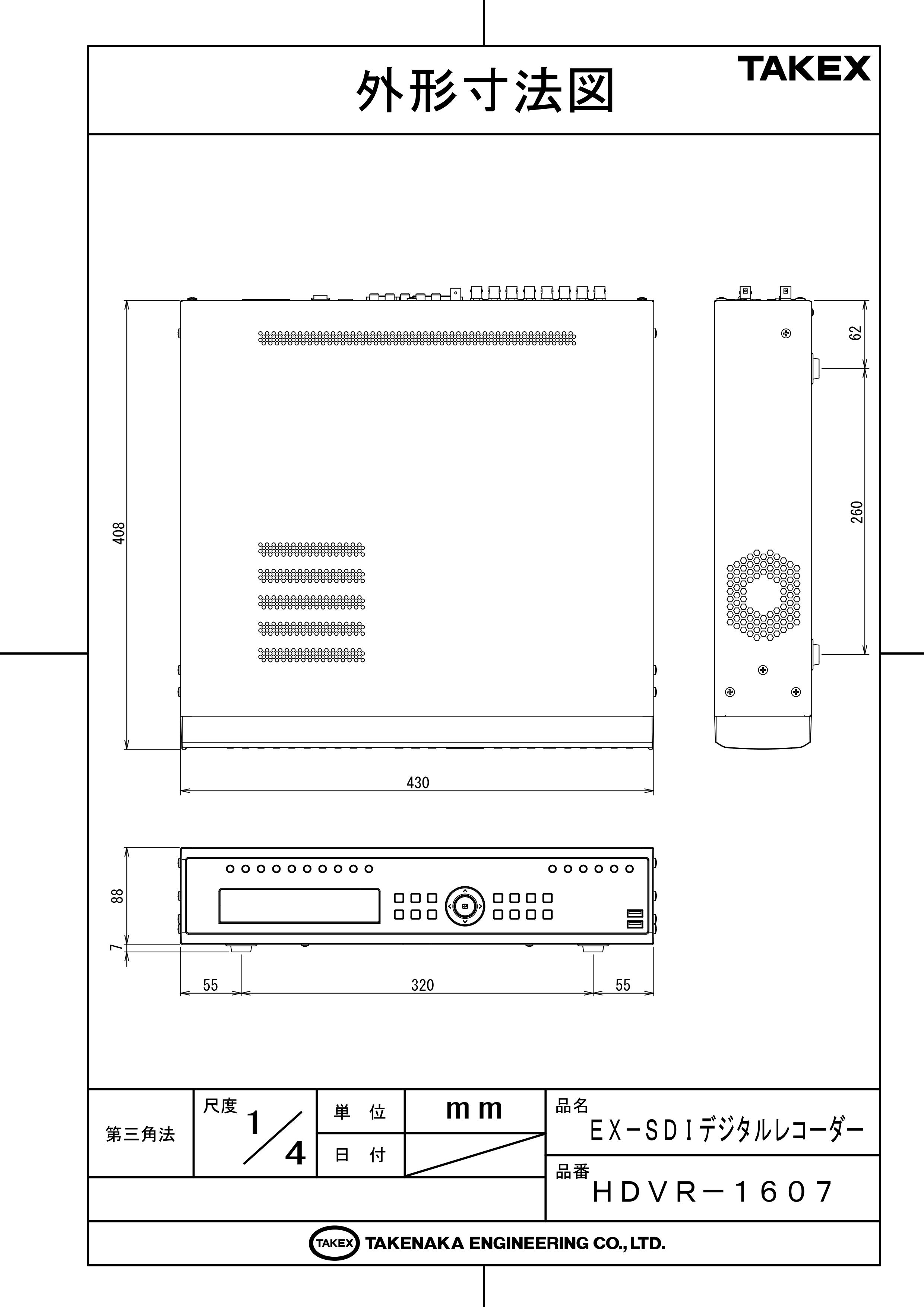

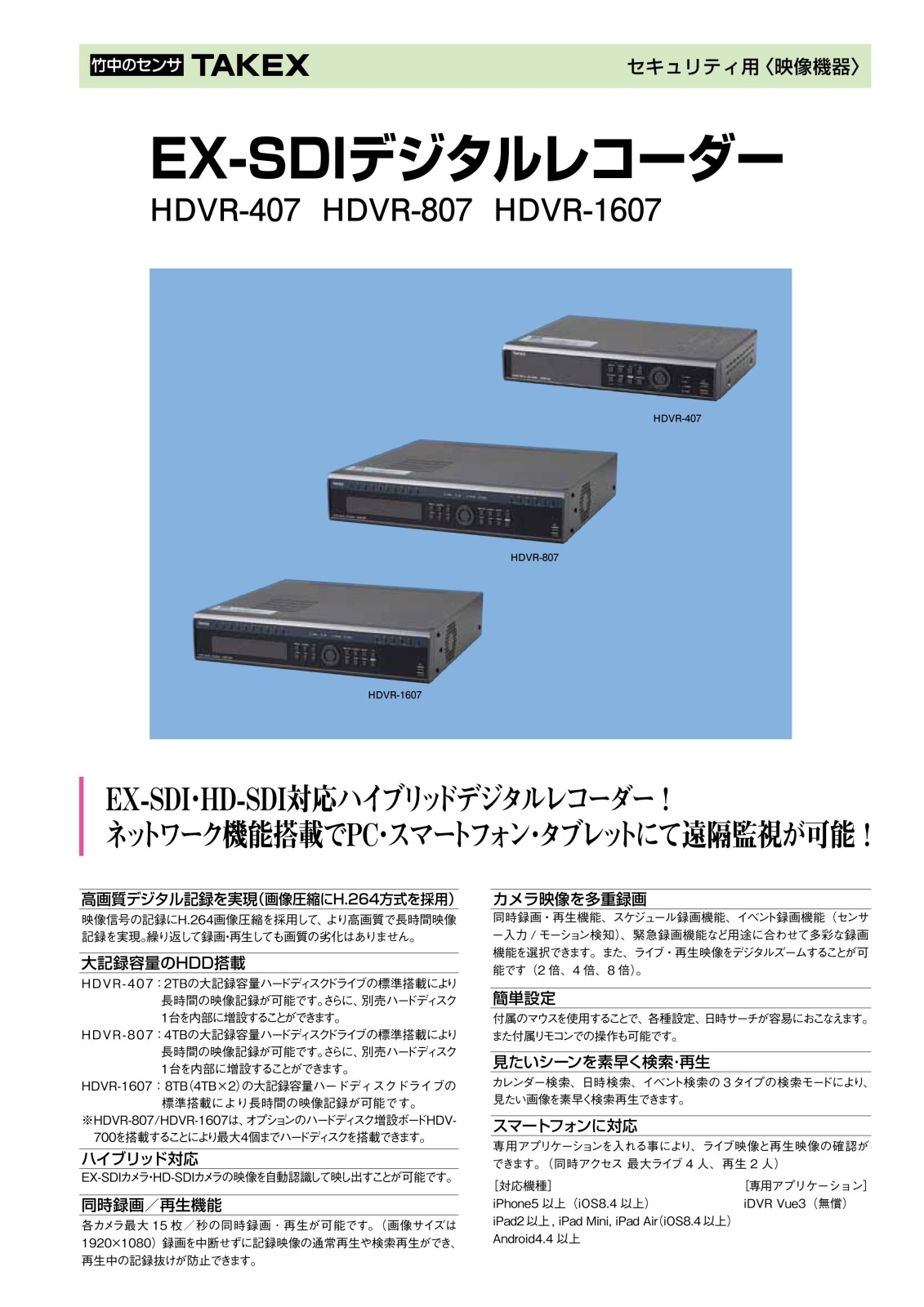

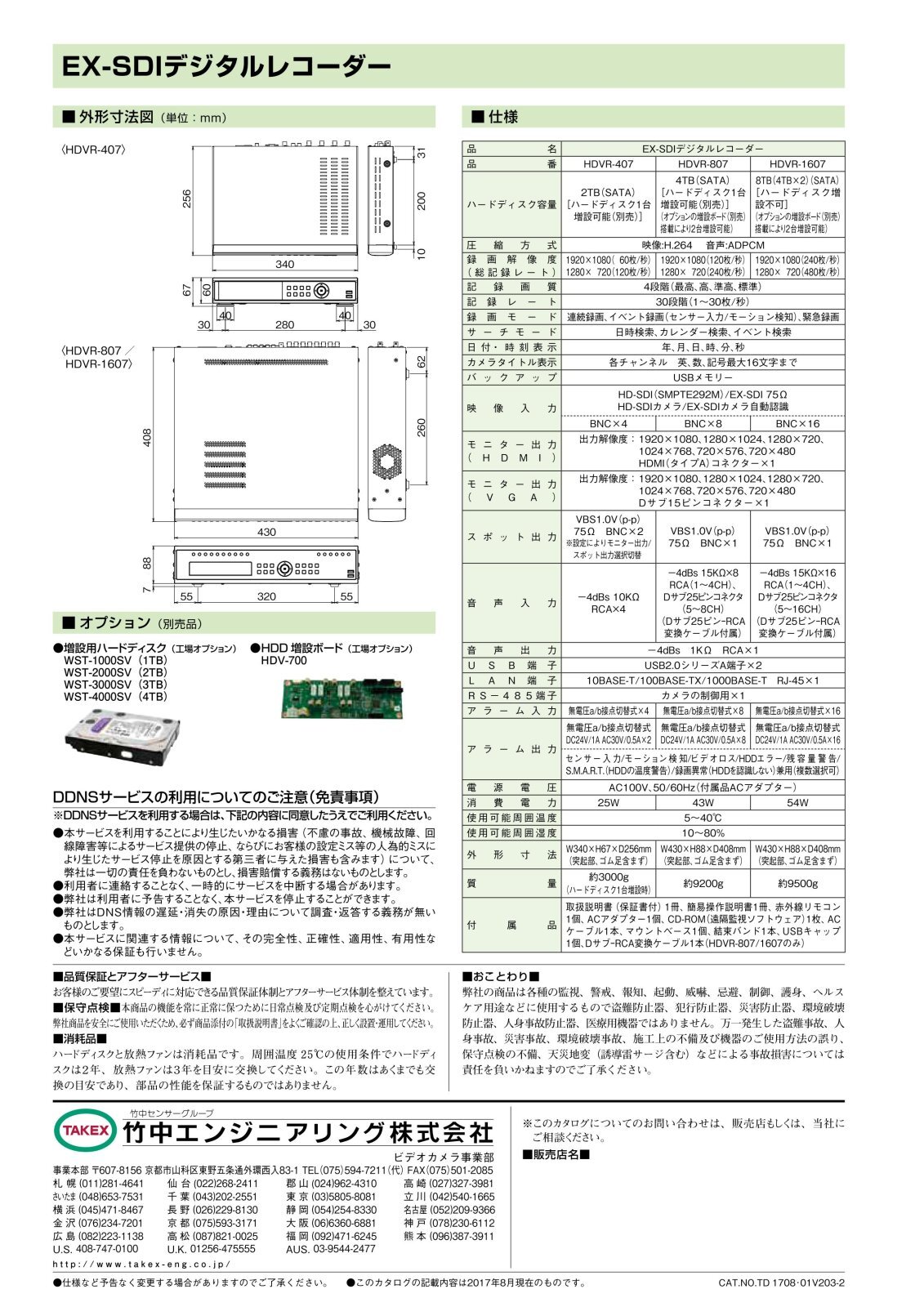

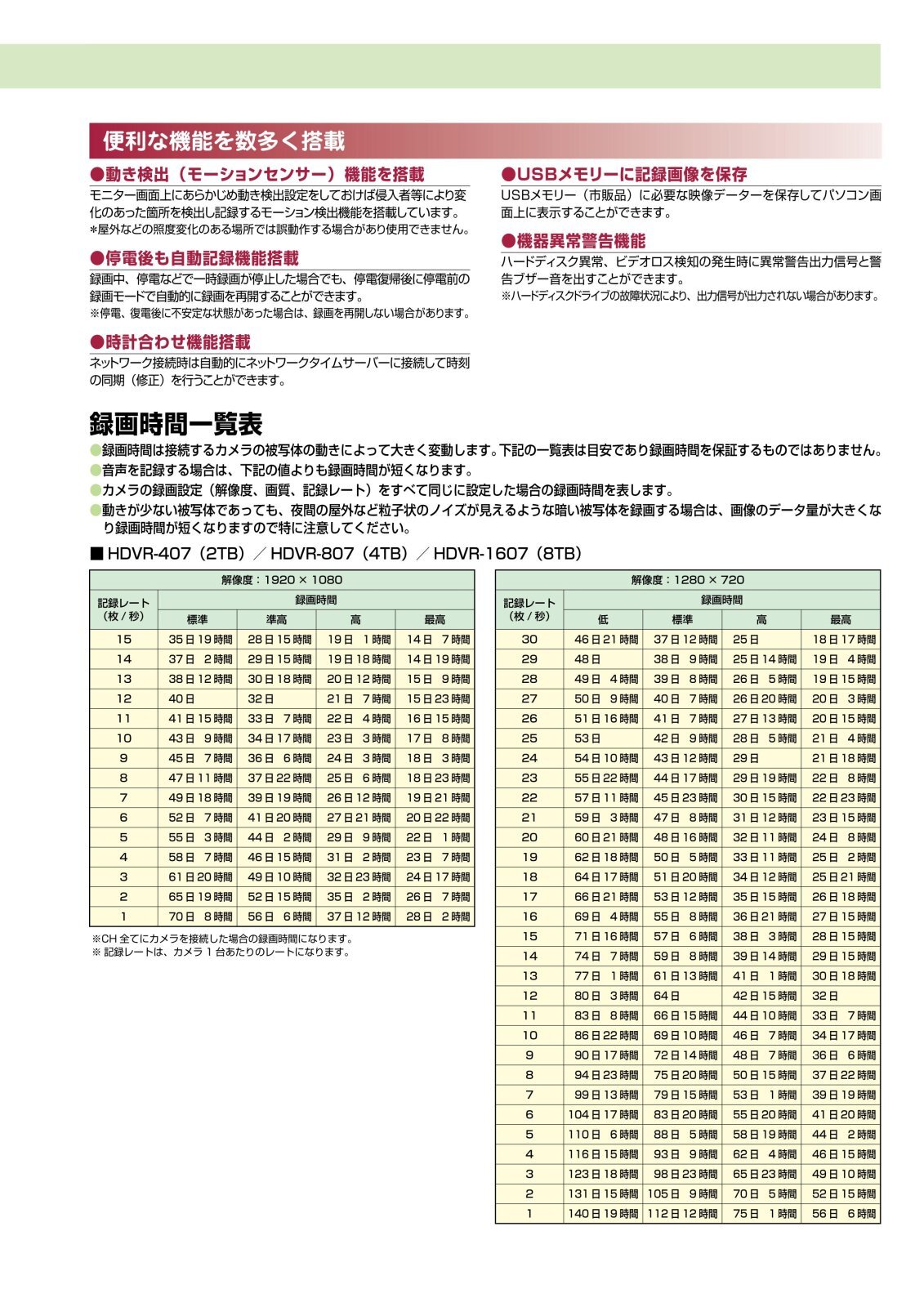

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

非圧縮の鮮明な映像が求められる金融・公共施設
既存の同軸配線を活かしたフルHD化改修
多チャンネル（最大16台）の一括集中管理
外出先からのリアルタイム監視が必要なオフィス

導入前に確認したいポイント

アナログカメラ（CVBS）やAHD/TVI等は非対応です
設置時は左右に5cm以上の放熱スペースが必要です
HDD寿命保護のため、必ず水平に設置してください
遠隔監視には固定IPまたはDDNS環境を推奨します

特長

高画質デジタル記録（H.264圧縮方式採用）

映像信号の記録には効率的なH.264画像圧縮を採用。非圧縮で伝送された高精細なSDI信号を、画質の劣化を最小限に抑えながら長時間録画することが可能です。繰り返しの再生や検索を行っても画質が低下することはありません。

ハイブリッド入力対応（EX-SDI / HD-SDI自動認識）

EX-SDIカメラとHD-SDIカメラの両方に対応しており、接続されたカメラの信号をシステムが自動で認識します。異なる規格のSDIカメラが混在する現場でも、複雑な設定なしで運用を開始できます。

大容量8TB HDDを標準搭載

4TBのハードディスクを2台、標準で計8TB搭載しています。オプションの増設ボードを追加することで、最大4個までハードディスクを拡張でき、さらなる長期間録画のニーズにも応えます。

同時録画・再生とデジタルズーム機能

全チャンネル最大15枚/秒（1080p時）の同時録画・再生に対応。録画を中断することなく、過去映像の検索・再生が可能です。また、ライブおよび再生映像を2倍、4倍、8倍にデジタルズームして詳細を確認できます。

多彩な録画・検索モード

連続録画に加え、スケジュール、イベント（センサー/モーション）、緊急録画など用途に合わせた設定が可能。検索面でもカレンダー、日時、イベントの3タイプから見たいシーンを素早く特定できます。

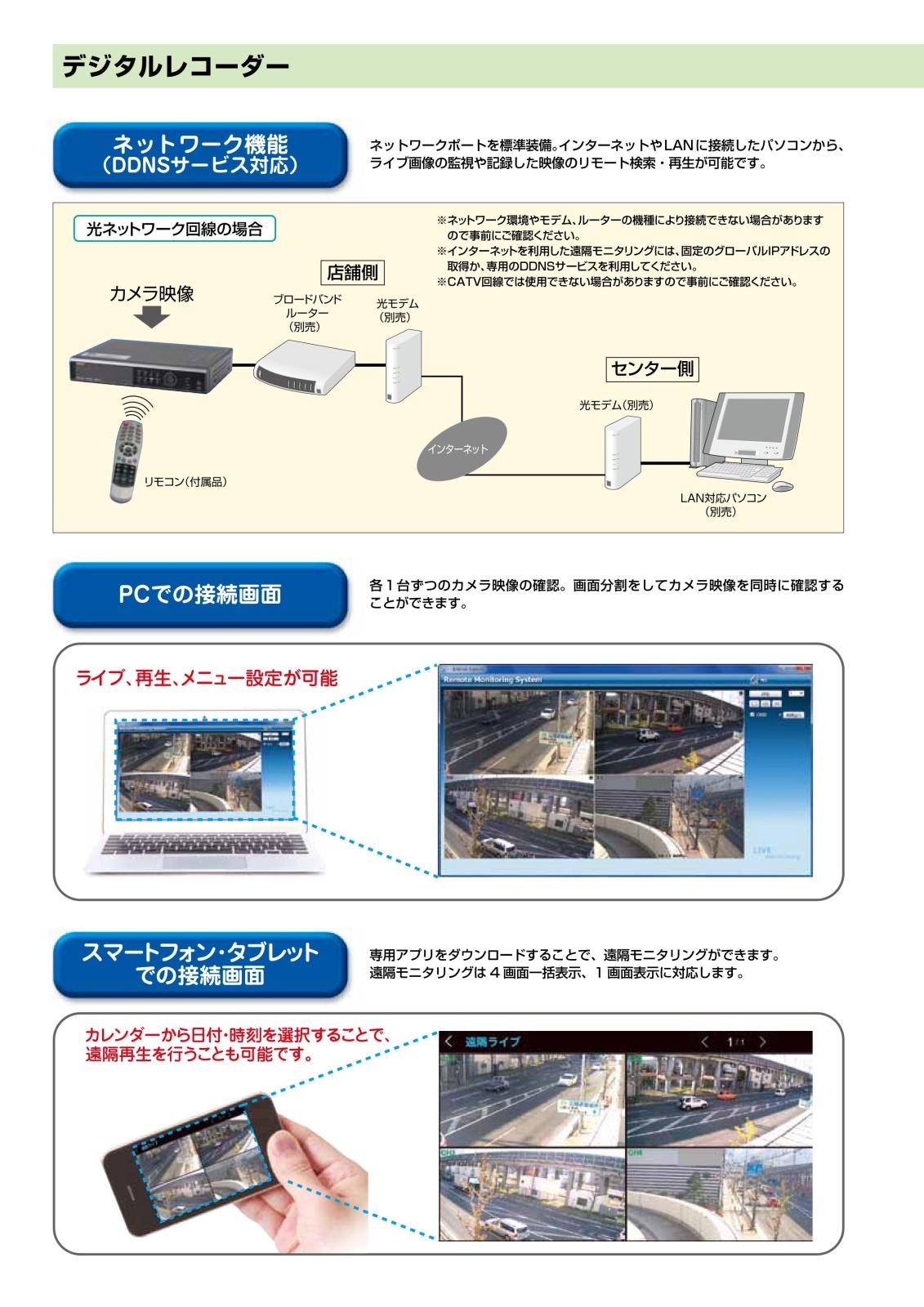

スマートフォン・タブレットによる遠隔監視

専用アプリ「iDVR Vue3」を使用することで、iPhoneやAndroid端末からライブ映像および再生映像を確認できます。最大ライブ4人、再生2人までの同時アクセスに対応しており、現場の状況をどこからでも把握可能です。

自己診断（Watchdog）およびS.M.A.R.T.監視

システムのフリーズを検知して自動復旧するウォッチドッグ機能に加え、HDDの健康状態を常時監視するS.M.A.R.T.機能を搭載。温度異常やエラーの予兆を検知し、未然に録画トラブルを防ぎます。

高度なプライバシーマスクとバックアップ

画角内の特定の範囲を黒塗りにして隠すプライバシーマスク機能を搭載。バックアップはUSBメモリへ出力でき、改ざん防止に優れた独自形式と汎用性の高いAVI形式を選択可能です。

    選定時に評価したい強み
    証拠能力： 非圧縮伝送のSDI規格により、遅延のない極めて鮮明な映像を記録
信頼性： 24時間365日の連続稼働を前提とした自己診断機能と強固な筐体設計
操作性： 付属のマウスやリモコンにより、直感的な設定と検索が可能
拡張性： HDD増設ボード対応により、将来的な録画期間の延長にも対応



施工・設置ガイド

本機を安定して運用いただくために、以下の設置条件を遵守してください。

確認項目	施工・運用のポイント
設置方向	水平横置き厳守。HDDの物理故障を防ぐため、縦置きや傾斜設置は禁止です。
放熱クリアランス	本体の左右側面に5cm以上、上下に5cm以上の空間を確保してください。
配線（RS-485）	PTZカメラ制御時は必ずデイジーチェーン（数珠つなぎ）で結線してください。
電源投入	結露の恐れがある場合は、周囲温度に馴染むまで数時間放置してから通電してください。

LED表示とステータス

LED名称	表示内容
POWER (青)	点灯：電源供給中
HDD (緑)	点滅：HDD読み書き中（録画中）
NETWORK (緑)	点滅：ネットワーク通信発生中
ALARM (赤)	点灯：アラームイベント（センサー、ロス、エラー等）発生中

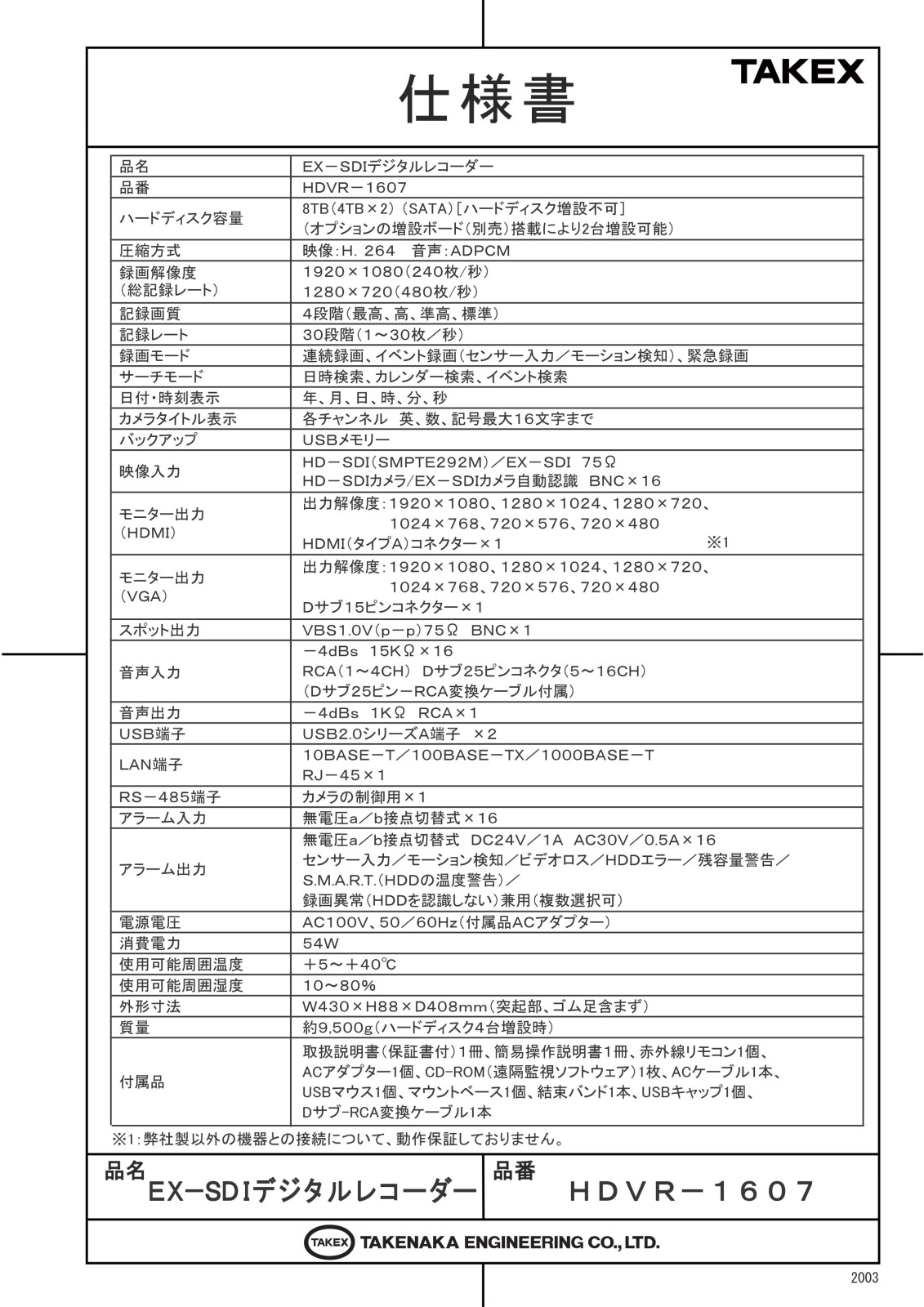

製品仕様

項目	内容
品名	EX-SDIデジタルレコーダー
品番	HDVR-1607
ハードディスク容量	8TB (4TB×2) (SATA) [オプション増設ボードにより計4台まで搭載可能]
圧縮方式	映像:H.264　音声:ADPCM
録画解像度（総記録レート）	1920×1080 (240枚/秒) / 1280×720 (480枚/秒)
記録画質 / レート	画質：4段階 (最高、高、準高、標準) / レート：30段階 (1〜30枚/秒)
録画モード	連続録画、イベント録画 (センサー入力/モーション検知)、緊急録画
サーチモード	日時検索、カレンダー検索、イベント検索
日付・時刻表示	年、月、日、時、分、秒
カメラタイトル表示	各チャンネル　英、数、記号最大16文字まで
バックアップ	USBメモリー
映像入力	HD-SDI (SMPTE292M)/EX-SDI 75Ω 自動認識 BNC×16
モニター出力 (HDMI)	1920×1080、1280×1024、1280×720、1024×768、720×576、720×480
モニター出力 (VGA)	1920×1080、1280×1024、1280×720、1024×768、720×576、720×480
スポット出力	VBS1.0V (p-p) 75Ω　BNC×1
音声入力 / 出力	入力：16ch (1〜4:RCA, 5〜16:Dサブ25ピン) / 出力：RCA×1
LAN端子	RJ-45 (10BASE-T/100BASE-TX/1000BASE-T)
RS-485端子	カメラ制御用×1
アラーム入力	無電圧a/b接点切替式×16
アラーム出力	無電圧a/b接点切替式 DC24V/1A AC30V/0.5A ×16 (モーション、ビデオロス、HDDエラー、S.M.A.R.T.等に連動可)
電源電圧 / 消費電力	AC100V、50/60Hz (付属品ACアダプター) / 54W
使用環境	温度：+5℃〜+40℃ / 湿度：10〜80% (結露なきこと)
外形寸法 / 質量	W430×H88×D408mm / 約9,500g (HDD4台搭載時)
付属品	取扱説明書、簡易操作説明書、リモコン、ACアダプター、CD-ROM、ACケーブル、マウス、マウントベース、結束バンド、USBキャップ、Dサブ-RCA変換ケーブル

FAQ

Q：アナログカメラやAHDカメラを接続できますか？ A：いいえ、本機はEX-SDIおよびHD-SDI信号専用です。従来のアナログ（CVBS）やAHD/TVI/CVI方式のカメラは映りませんのでご注意ください。

Q：HDDの容量を増設することは可能ですか？ A：標準で8TB(4TB×2)搭載されています。別売の増設ボードを使用することで、最大4台までのHDD搭載が可能です。

Q：縦置きで使用しても問題ありませんか？ A：いいえ、必ず水平な場所に横置きで設置してください。縦置きはハードディスクの故障原因となります。

Q：スマートフォンで見るためのアプリは何ですか？ A：専用アプリ「iDVR Vue3」（無償）をApp StoreまたはGoogle Playからダウンロードしてご利用ください。

Q：モニター解像度はどこまで対応していますか？ A：HDMIおよびVGA出力ともに、最大1920×1080（フルHD）に対応しています。

Q：ネットワーク設定に必要なポート番号を教えてください。 A：標準設定ではライブ用10101、再生用10102、設定用10103、Web用30000を使用します。

Q：センサーライトなどの外部機器を連動させられますか？ A：はい、16チャンネルのアラーム出力を備えており、モーション検知やセンサー入力に連動して外部機器を駆動可能です（接点容量にご注意ください）。

Q：録画データにパスワードをかけてバックアップできますか？ A：はい、独自形式（.exe形式）でバックアップする際にパスワードによる暗号化保護を設定可能です。

Q：HDDが故障した際にアラームを鳴らせますか？ A：はい、システムイベント設定により、HDDエラーや温度異常時に内蔵ブザーの鳴動や接点出力を行うことが可能です。

Q：リモコン以外で操作する方法はありますか？ A：付属のUSBマウスを接続してGUI上で直感的に操作できるほか、ネットワーク経由でPCのブラウザや専用ソフトからも操作可能です。
