竹中エンジニアリングハイブリッドレコーダー EX-SDI / HD-SDI / AHD 4ch RAID1対応

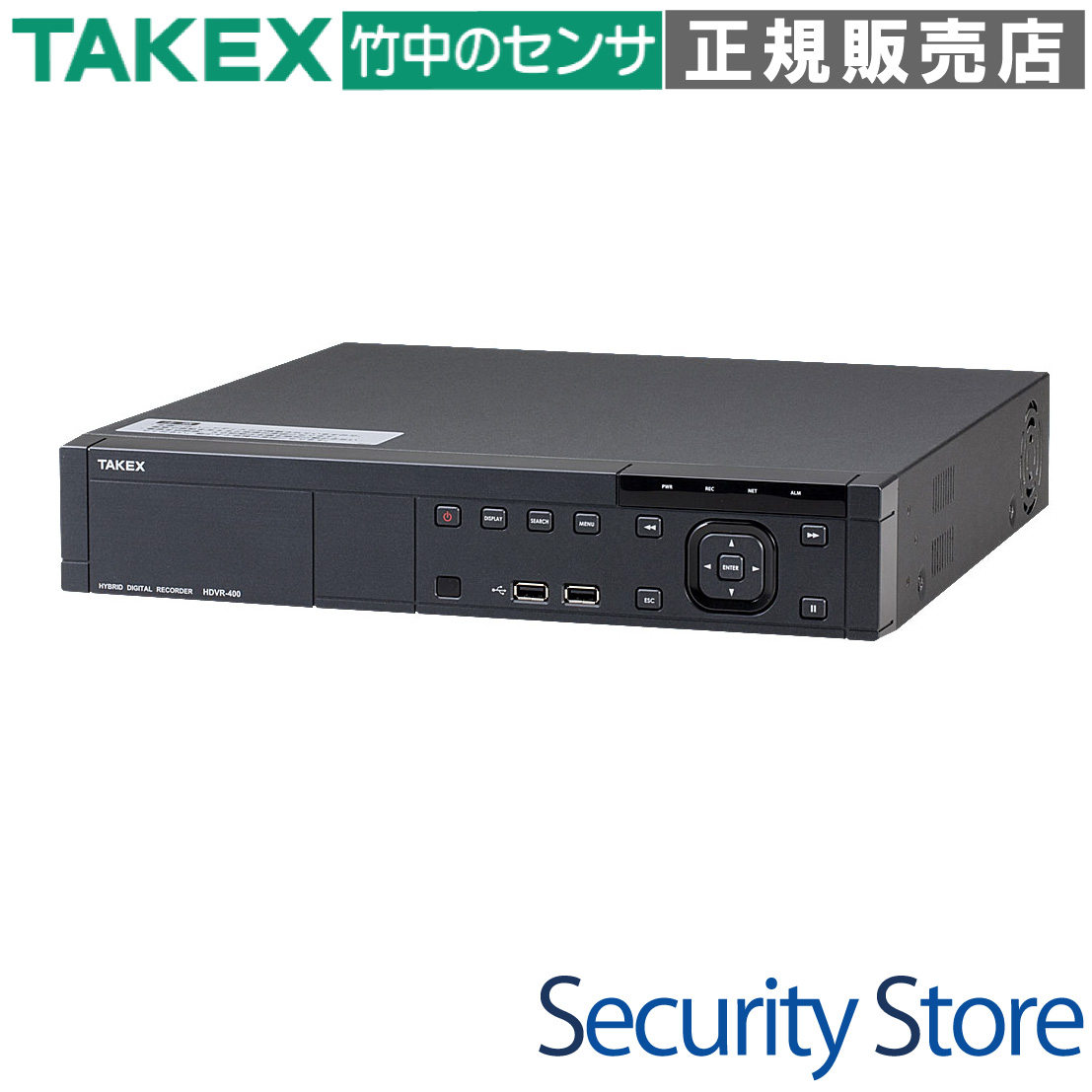

HDVR-400 4ch ハイブリッドデジタルレコーダー

EX-SDI、HD-SDI、AHD、そしてアナログカメラ。最新のデジタル高画質から既存の設備まで、あらゆる信号方式を1台に統合できるオールインワン・ハイブリッドレコーダーです。

型番： HDVR-400
方式： ハイブリッド（EX-SDI / HD-SDI / AHD / アナログCVBS）
最大入力： 4チャンネル
標準ストレージ： 2TB（SATA）内蔵 ※最大2基まで搭載可能
冗長性： RAID1（ミラーリング）対応（HDD増設時）
遠隔監視： iPhone / iPad / Android / PC対応（P2P対応）

資料ダウンロード

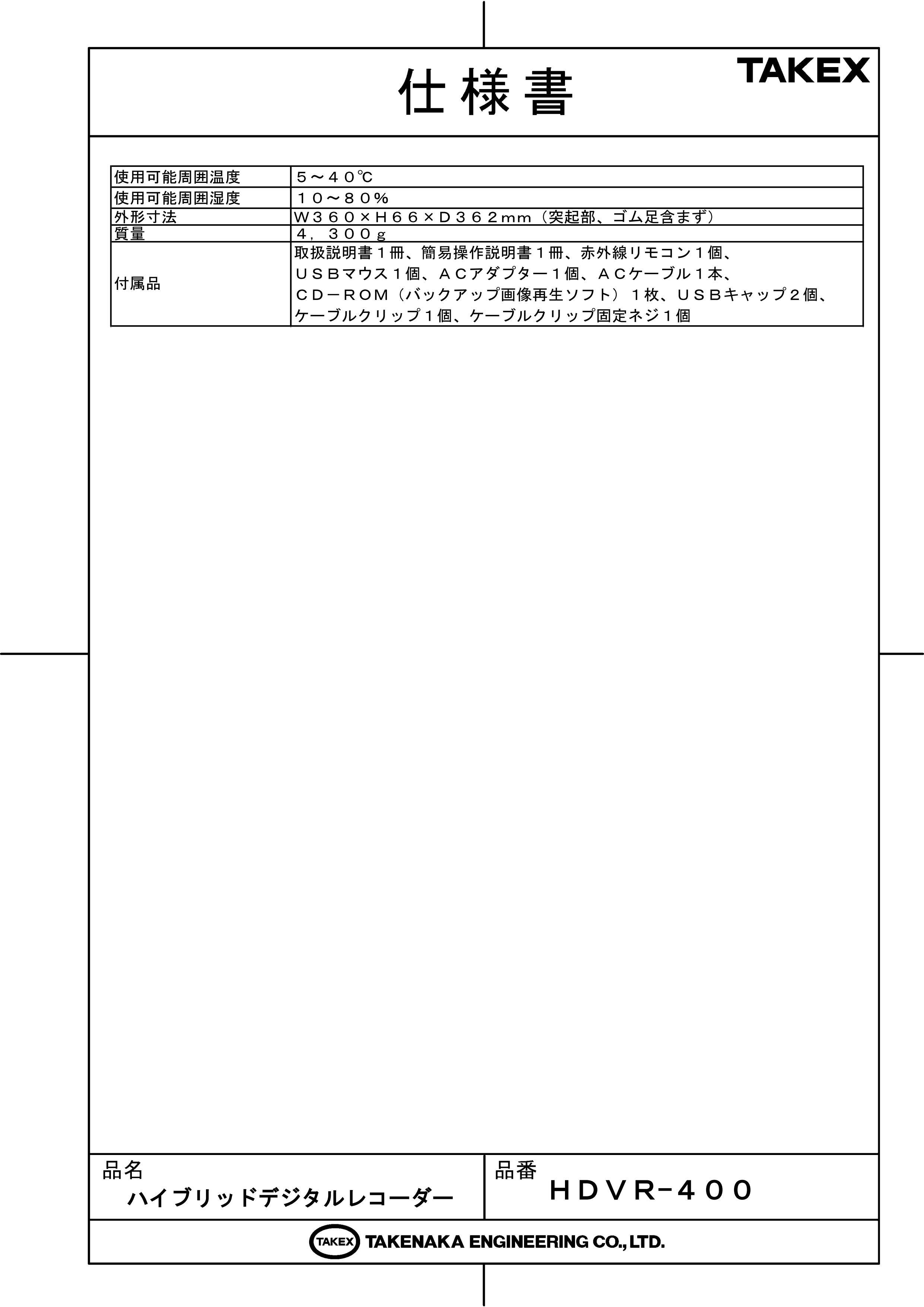

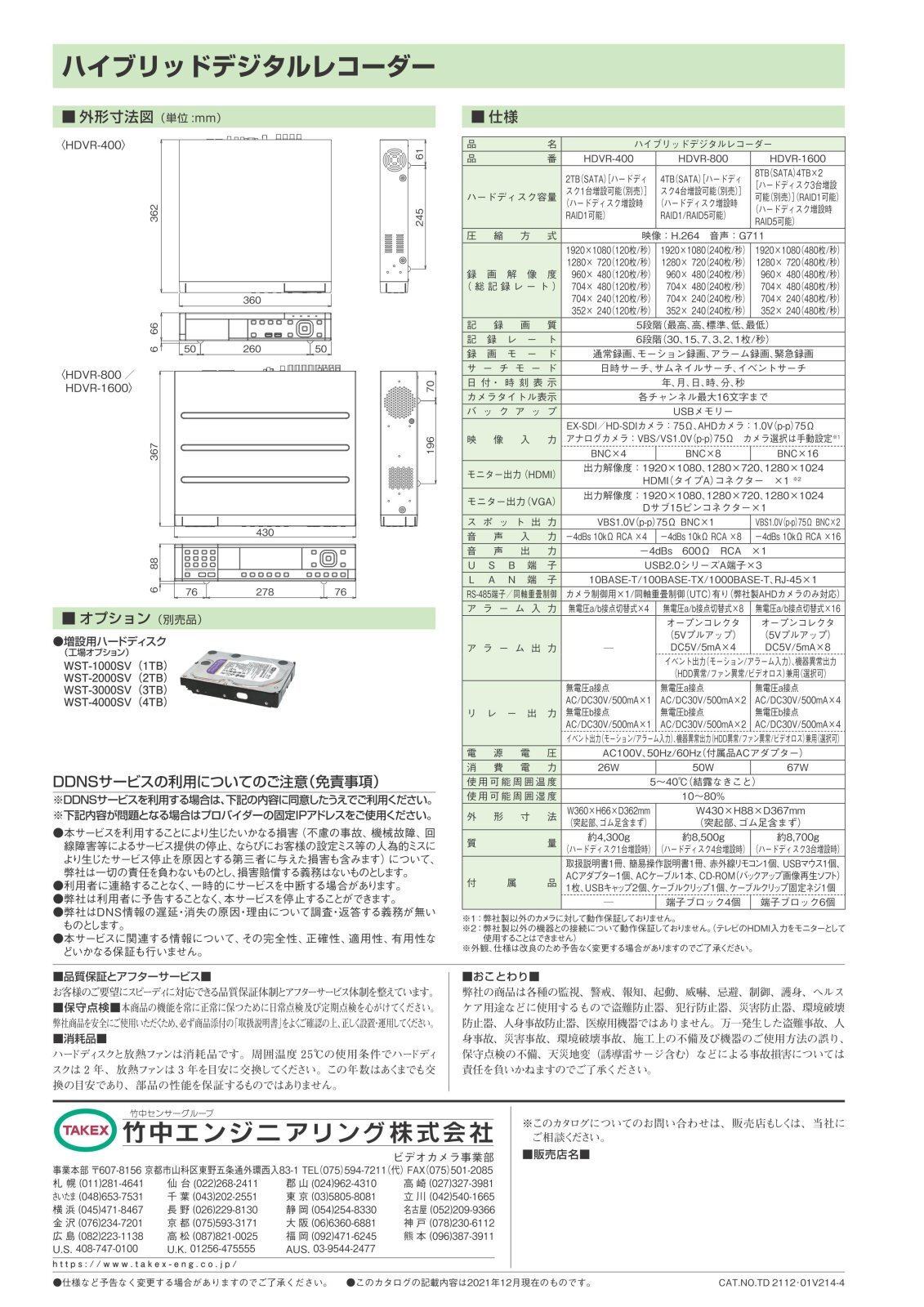

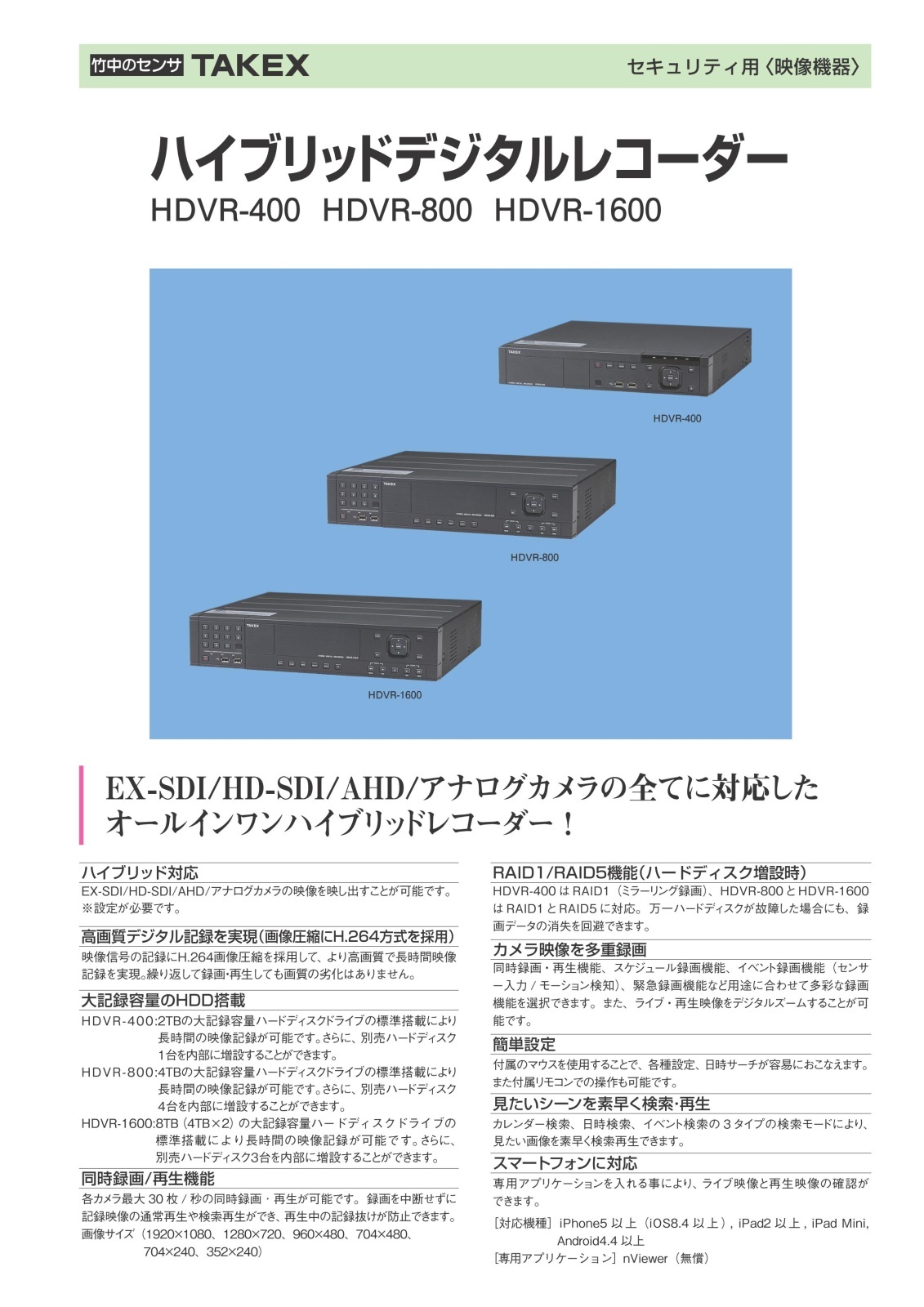

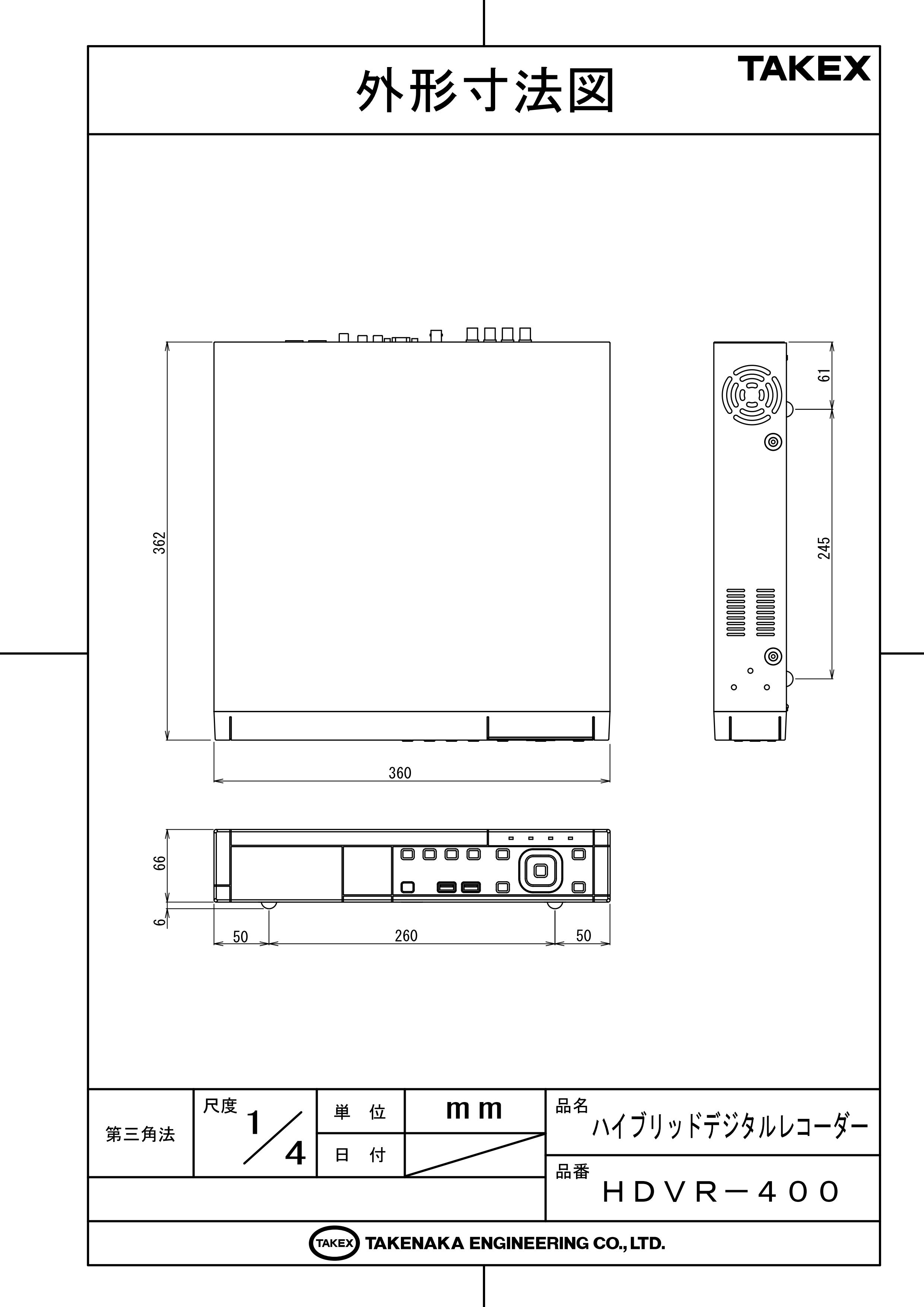

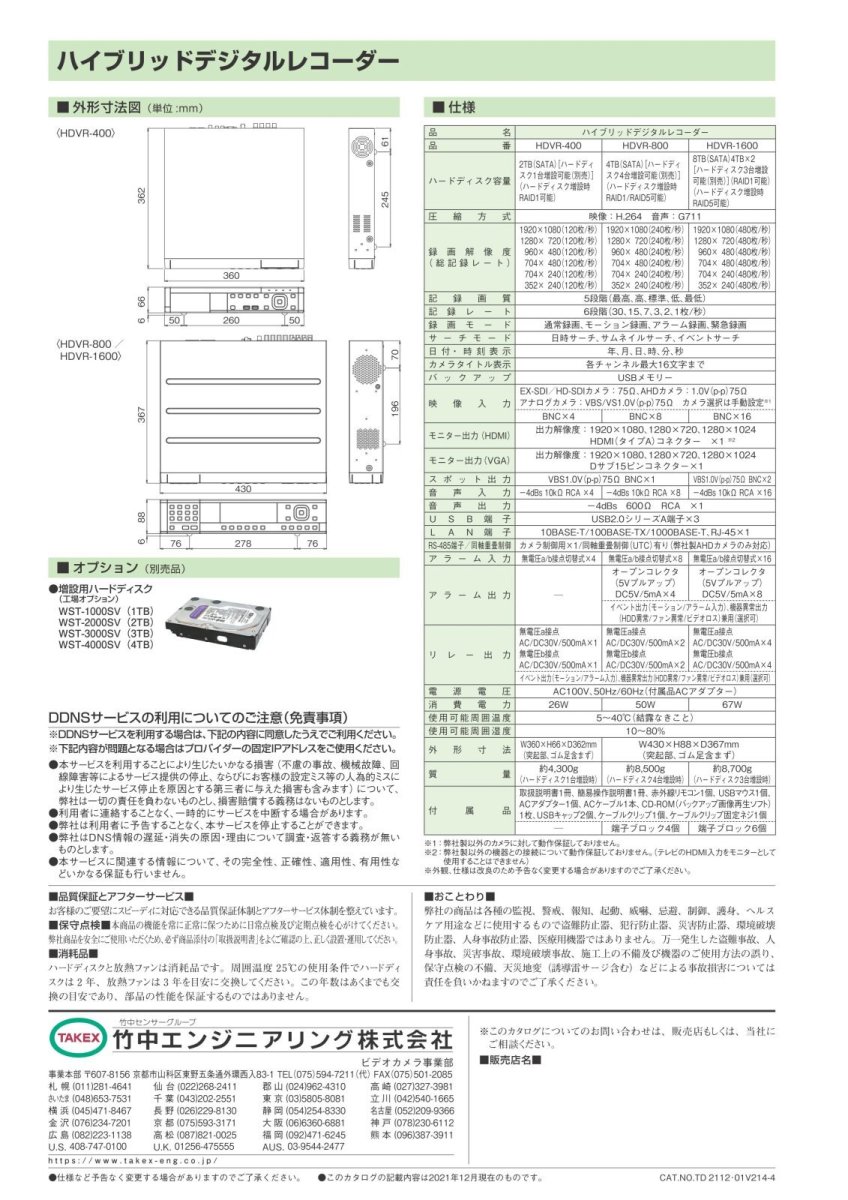

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

アナログからAHDへの段階的なリニューアル
高精細なSDIカメラと既存アナログの混在運用
RAID1（ミラーリング）が必須の重要拠点
専用アプリによる手軽な遠隔監視の導入

導入前に確認したいポイント

接続カメラの信号方式（TVIは非対応）
設置スペース（左右・上下に5cm以上の空きが必要）
RAID構築時はHDDのフォーマットが必要
VGA出力は1280x720以上の解像度が必須

特長

あらゆる信号方式を統合する「ハイブリッド対応」

EX-SDI、HD-SDI、AHD、そして従来のアナログ（CVBS）カメラを1台で統合管理できます。現場ごとに異なるカメラ規格を柔軟に受け入れることができ、既設カメラを活かしつつ一部を最新のフルHDカメラへアップグレードするような「段階的なリニューアル」に最適な設計です。

フルHD画質による高精細記録と滑らかな再生

画像圧縮方式に効率の良いH.264を採用。最大1920×1080のフルHD解像度において、各チャンネル最大30枚/秒の合計120fps記録が可能です。繰り返しの録画・再生でも画質の劣化がなく、証拠映像としての信頼性を担保します。

信頼の「RAID1（ミラーリング）」録画機能

内蔵HDDを1台増設することで、RAID1（ミラーリング）運用が可能です。2台のHDDに全く同じデータを書き込むことで、万一の片方のHDD故障時でもデータの消失を回避。24時間365日の連続稼働が求められる業務用セキュリティにおいて、高い可用性を提供します。

高度なシステム自己診断（S.M.A.R.T.監視）

ストレージの健康状態を監視するS.M.A.R.T.（自己診断）機能を搭載。不良セクタや温度異常を検知するとアラーム出力やEメールで通知し、録画の欠落を未然に防ぐ保守運用が可能です。また、フリーズを回避するウォッチドッグ機能も内蔵しています。

多彩な録画モードと直感的な検索機能

スケジュール録画に加え、センサー入力やモーション検知に連動するイベント録画、手動の緊急録画など用途に合わせた設定が可能です。カレンダー検索やイベント検索を使えば、膨大な記録データから必要なシーンを瞬時に見つけ出すことができます。

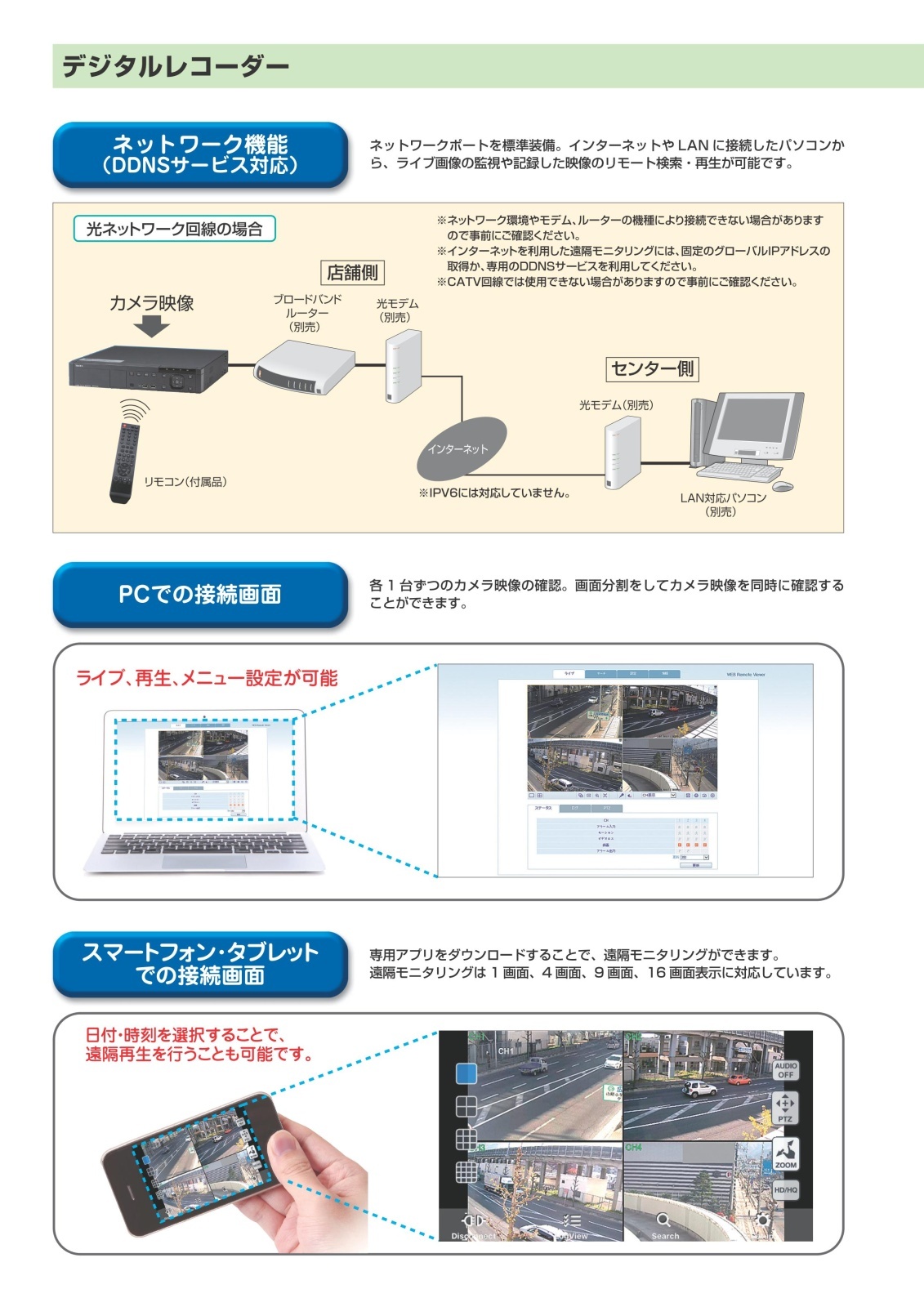

スマートフォン・PCによる遠隔監視（P2P対応）

専用アプリ「P2P Viewer」により、複雑なネットワーク設定を簡略化してスマートフォンやタブレットからライブ映像・再生映像の確認が可能です。最大10人の同時アクセスに対応しており、多拠点や複数人での監視体制にも適しています。

同軸重畳制御（UTC）対応

弊社製AHDカメラとの組み合わせにより、映像用の同軸ケーブル1本でカメラのOSDメニューやPTZ制御が可能です。現場で高所作業車を出して直接カメラを設定する手間を省き、レコーダー側から効率的に画角や画質の設定が行えます。

豊富な入出力系統とアラーム連携

背面には4つのアラーム入力端子と2つのリレー出力端子を装備。赤外線センサーなどの外部機器と連携し、異常検知時に警告灯を点灯させたり、外部通報装置へ信号を送ったりすることが可能です。

    選定時に評価したい強み
    柔軟な互換性： 4種類の映像信号に対応し、メーカー混在環境にも強いマルチ設計。
データの安全性： RAID1対応により、HDD故障による証拠紛失リスクを大幅に低減。
安定稼働： 左右排気による熱対策と業務用HDD監視機能で長寿命化を実現。
運用の簡便さ： 日本語GUI、マウス操作、カレンダー検索により、誰でも簡単に操作可能。



LED表示と動作状態

LED名称	色	状態と意味
PWR（電源）	青	点灯：通電中。消灯している場合は電源の断線を疑ってください。
REC（録画）	青	点灯：録画実施中。設定に関わらず消灯している場合はHDDエラーの可能性があります。
NET（ネットワーク）	青	点灯：遠隔地からライブ接続中の時のみ点灯します。
ALM（アラーム）	青	点灯：背面アラーム端子から信号を受信している間点灯します。

施工・設置ガイド

本機は精密な業務用電子機器です。以下の条件を遵守して設置してください。

確認項目	この製品での考え方・注意点
設置方向	横置き専用です。HDDへの負荷を避けるため、縦置きは絶対に行わないでください。
通気スペース	左右および上下に5cm以上の空間を確保してください。排気不足はHDDの寿命を縮めます。
モニター解像度	VGA/HDMI共に最低でも1280x720の解像度が必要です。古い4:3モニターは非対応です。
カメラタイプ設定	接続後、メニュー内の「カメラタイプ設定」で信号方式を正しく指定し、再起動してください。

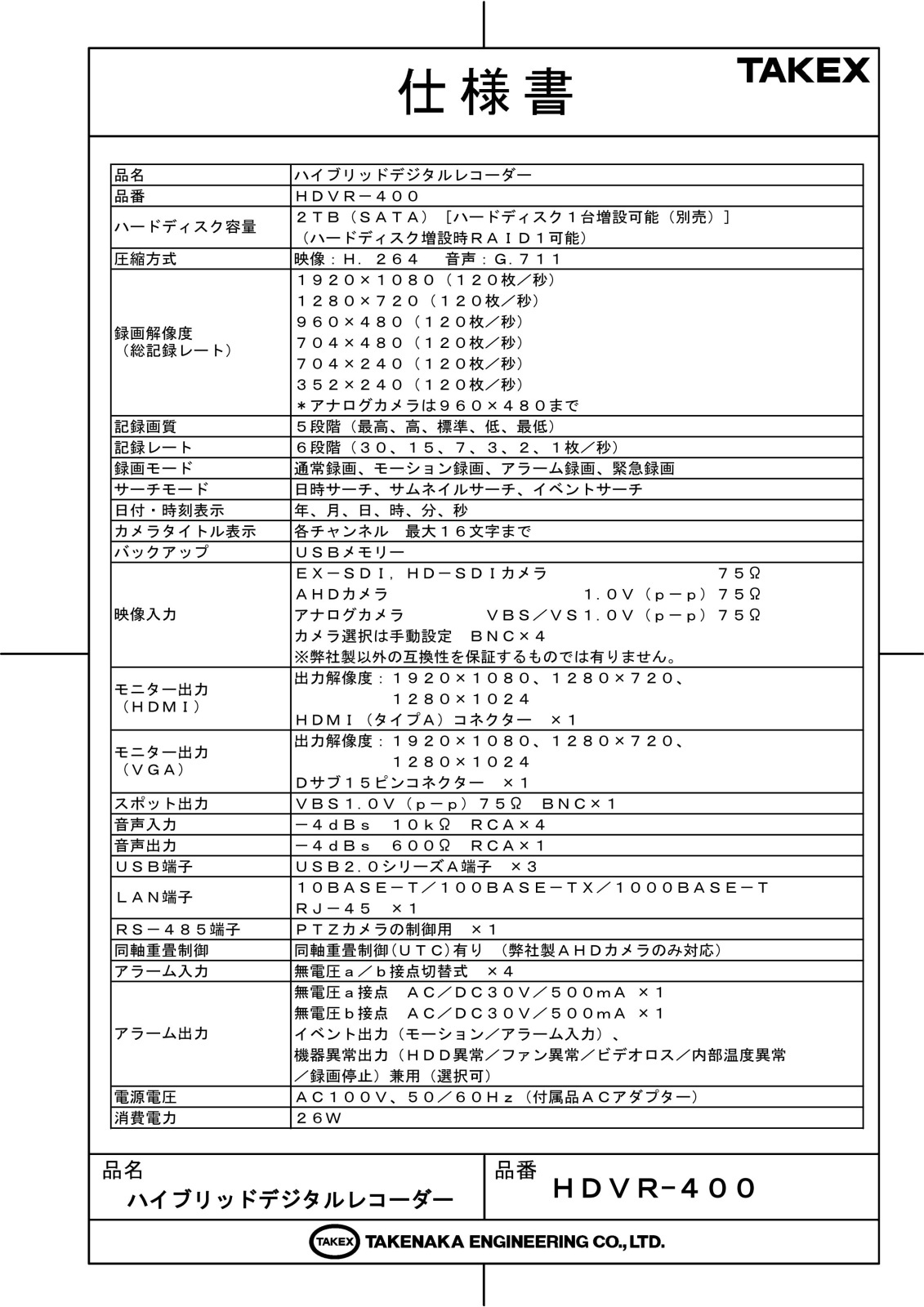

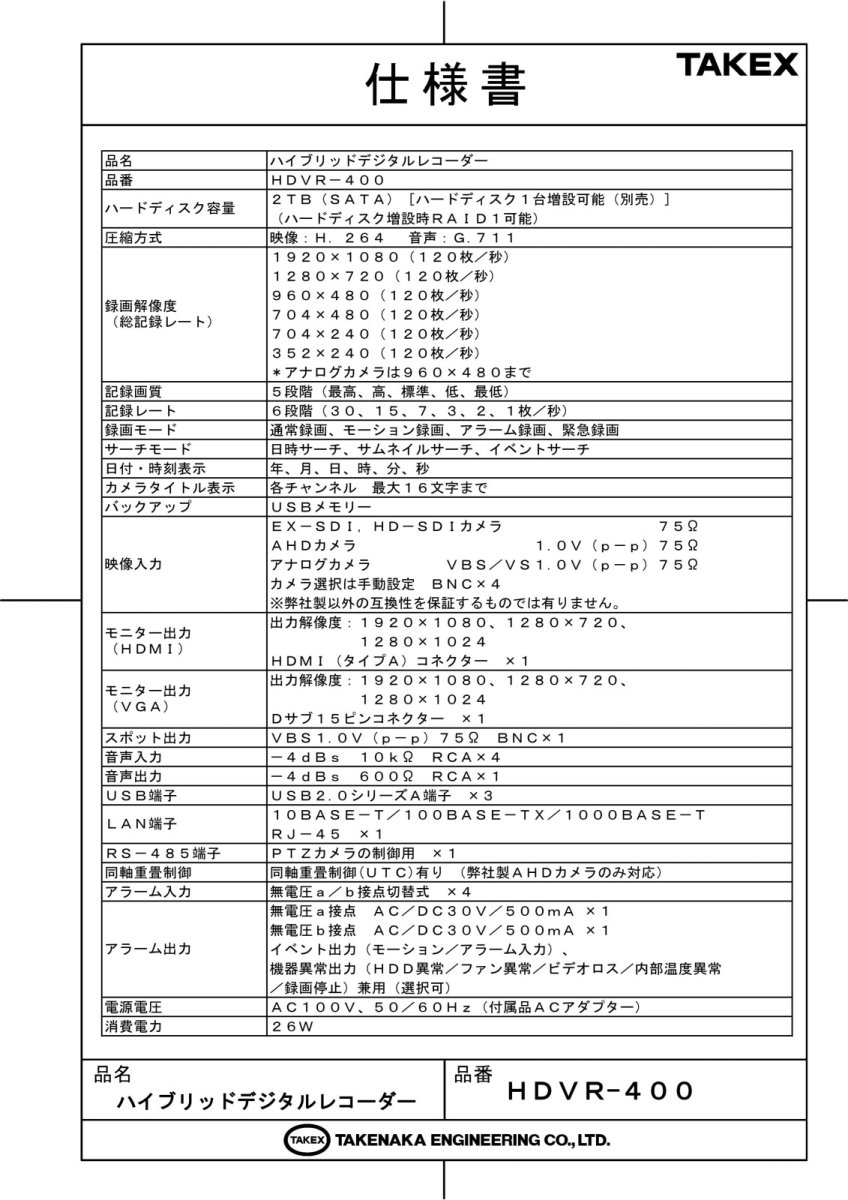

製品仕様

項目	内容
品名・品番	4ch ハイブリッドデジタルレコーダー / HDVR-400
ハードディスク容量	2TB（SATA）［1台増設可能（別売） / 増設時RAID1可能］
圧縮方式	映像：H.264 / 音声：G.711
録画解像度（総記録レート）	1920×1080、1280×720、960×480、704×480、704×240、352×240 （各最大120枚／秒。アナログは960×480まで）
記録画質 / レート	5段階（最高〜最低） / 6段階（30〜1枚／秒）
録画モード	通常録画、モーション録画、アラーム録画、緊急録画
サーチモード	日時サーチ、サムネイルサーチ、イベントサーチ
表示機能	日付・時刻、カメラタイトル（最大16文字）
バックアップ	USBメモリー（FAT32形式推奨）
映像入力	BNC×4（EX-SDI、HD-SDI、AHD 1.0Vp-p、アナログ VBS 1.0Vp-p 75Ω）
モニター出力	HDMI（Type-A）×1 / VGA（D-Sub15pin）×1 解像度：1920×1080、1280×720、1280×1024
スポット出力	BNC×1（VBS 1.0V（p-p） 75Ω）※ライブ映像専用
音声入出力	入力：RCA×4（-4dBs 10kΩ） / 出力：RCA×1（-4dBs 600Ω）
通信端子	USB2.0×3 / LAN（10BASE-T/100BASE-TX）×1 / RS-485×1
同軸重畳制御	UTC対応（弊社製AHDカメラのみ）
アラーム入出力	入力：無電圧a/b接点切替式×4 / 出力：リレー出力×2系統（無電圧a/b接点、AC/DC30V 500mA以下）
電源電圧 / 消費電力	AC100V 50/60Hz（付属ACアダプター使用） / 約26W
環境条件	温度：5℃〜40℃ / 湿度：10%〜80%（結露なきこと）
外形寸法 / 質量	W360×H66×D362mm / 約4,300g
付属品	取扱説明書、リモコン、マウス、ACアダプター、CD-ROM等

FAQ

Q：他社製のTVI方式カメラは接続できますか？ A：いいえ、本機はTVI規格には対応しておりません。AHD、SDI（EX/HD）、アナログ方式のカメラをご使用ください。

Q：RAID1（ミラーリング）を設定すると録画時間はどうなりますか？ A：2台のHDDに同じデータを書き込むため、録画可能時間はHDD1台分と同じになります。

Q：インターネット回線がIPv6なのですが遠隔監視できますか？ A：本機はIPv4のみ対応しています。IPv6環境では接続できない場合があるため、ルーター側でIPv4通信（PPPoE等）が可能な環境かご確認ください。

Q：カメラを接続しても映像が映りません。 A：メニューの「カメラタイプ設定」で使用しているカメラの規格（AHDやアナログ等）が合致しているか確認し、設定後に本体を再起動してください。

Q：プリイベント録画（検知前の遡り録画）で画質が落ちるのですが。 A：プリイベント時間を10秒以上に設定すると、仕様により解像度が704×240に制限されます。高画質が必要な場合は5秒以下に設定してください。

Q：録画がいっぱいになったら自動で上書きされますか？ A：はい、設定により古いデータから順に上書き録画を行うことが可能です。

Q：パスワードを忘れてしまった場合はどうすればよいですか？ A：セキュリティ上、お客様ご自身でのリセットはできません。弊社サービス窓口、または販売店へご相談ください。

Q：USBメモリにバックアップが取れません。 A：USBメモリのフォーマットが「FAT32」である必要があります。NTFSやexFAT形式は認識されません。

Q：古いスクエア型の液晶モニターを使えますか？ A：1024×768以下の解像度のモニターには映像が出力できません。1280×720以上に対応したワイドモニターを推奨します。

Q：本体からブザーが鳴り止みません。 A：HDD故障、ファン故障、温度異常などの重大なエラーを検知している可能性があります。イベントログを確認し、原因を特定してください。
