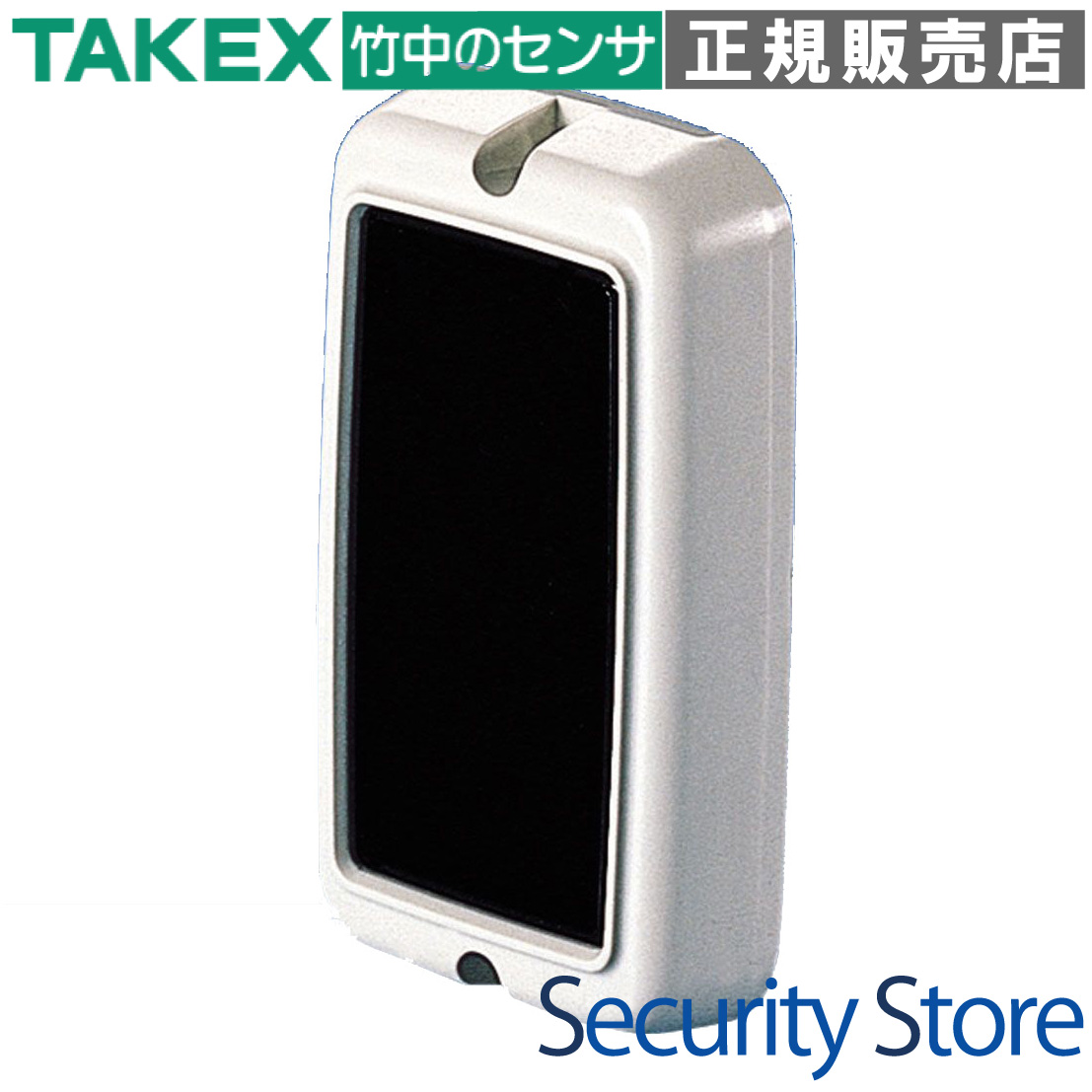

赤外線センサー 近赤外線式(直接反射型) 屋内1m用 TAKEX 竹中エンジニアリング [PR-1B]

赤外線センサー 近赤外線式(直接反射型) 屋内1m用 TAKEX 竹中エンジニアリング [PR-1B]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 赤外線センサー 直接反射方式 静止検知対応 屋内用

PR-1B 赤外線センサー 近赤外線式(直接反射型) 屋内1m用

PR-1Bは、近赤外線ビーム直接反射方式を採用した、反射鏡不要の高性能センサーです。人体の通過検知はもちろん、立ち止まっている状態の「静止検知」が可能なため、自動制御やセキュリティのスイッチとして幅広いシーンで活躍します。

  • 型番： PR-1B
  • 検知方式： 近赤外線ビーム直接反射方式（アクティブ方式）
  • 警戒距離： 1m以内（感度調整可能）
  • 特長： 静止検知対応、反射鏡不要の一体型設計、薄型コンパクト

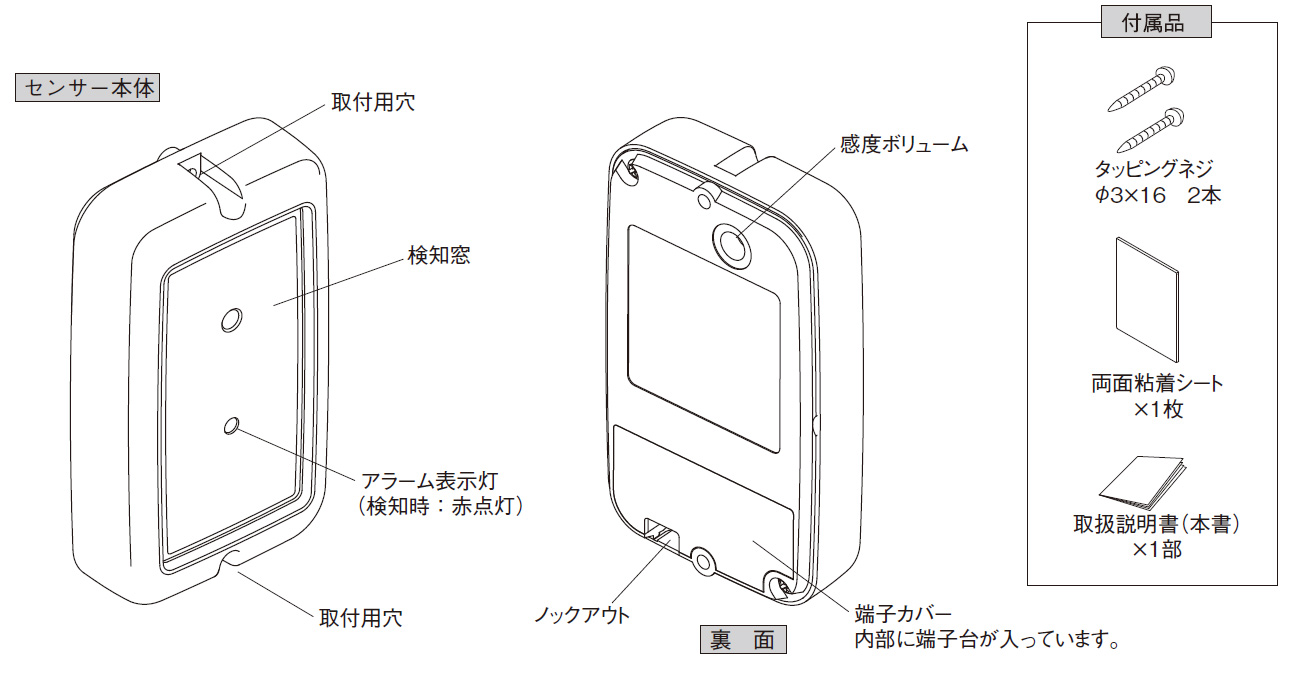

PR-1B 赤外線センサー 製品画像

資料ダウンロード

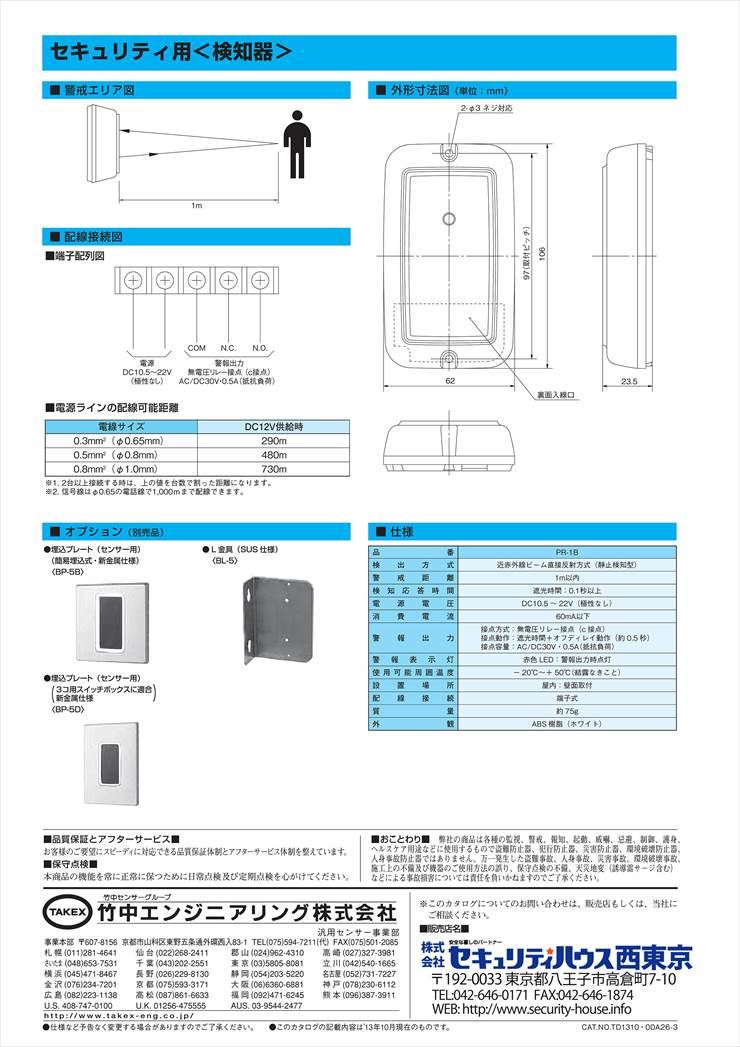

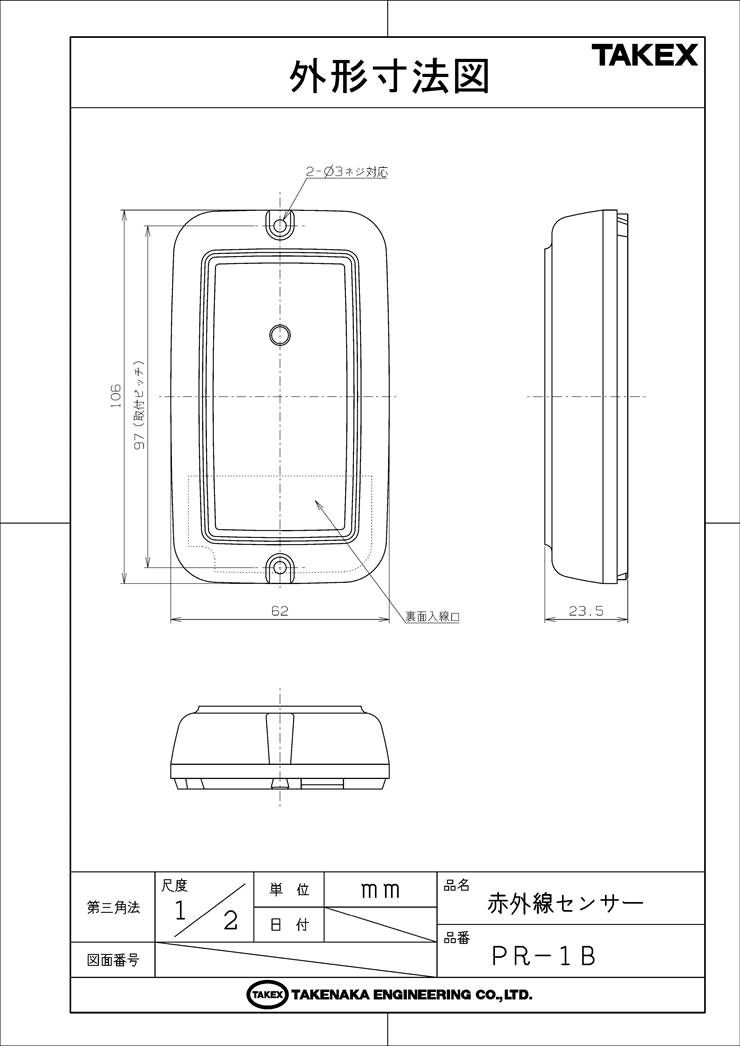

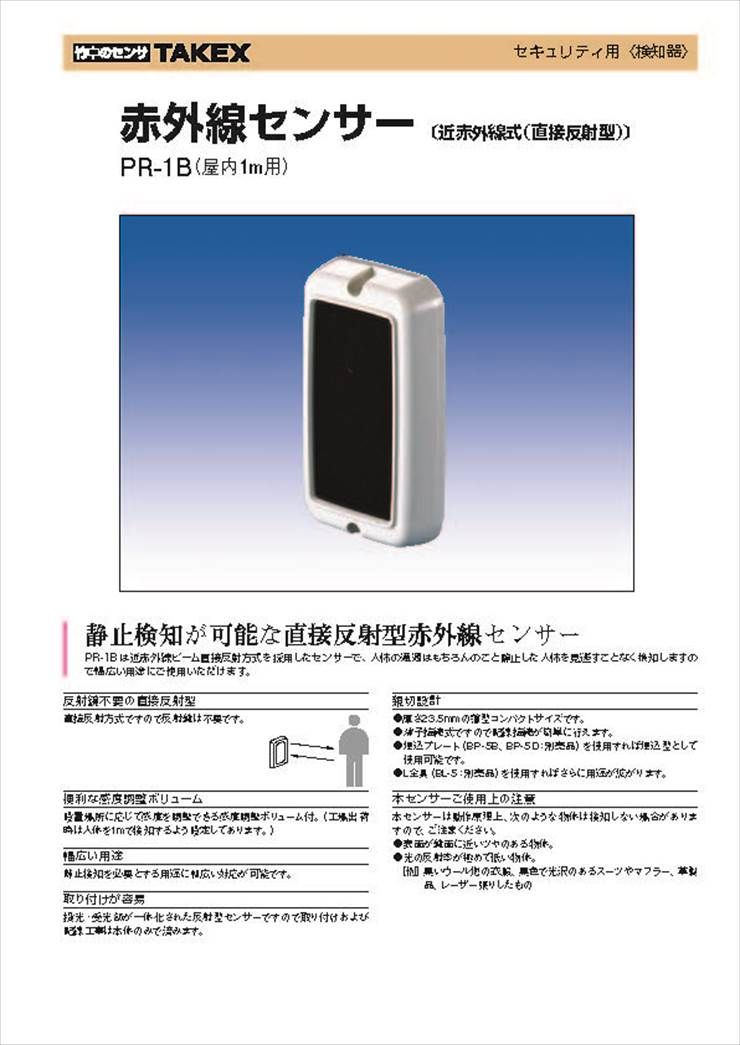

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドアやゲートの補助起動スイッチ
  • 通路・個室などの人体存在確認
  • 非接触型の衛生的な起動スイッチ
  • 装置の巻き込み防止・接近検知

導入前に確認したいポイント

  • 屋内専用です（屋外設置不可）
  • 黒い服や光沢のある物体は検知しにくい場合があります
  • 前方2m以内に壁等の障害物がないか確認してください
  • 埋込設置には別売のプレートが必要です

特長

静止検知が可能な「直接反射方式」

一般的な熱検知（PIR）方式とは異なり、センサー自身が放出した赤外線の反射を捉えるアクティブ方式を採用しています。物体が動いていなくても「そこに存在する」ことを検知し続けられるため、立ち止まっている人体の検知に最適です。

反射鏡不要で施工が容易

投光部と受光部が一体化された反射型センサーのため、対向に反射鏡を設置する必要がありません。本体のみの設置と配線で済むため、施工コストと工数を大幅に削減できます。

調整可能な感度ボリューム搭載

設置環境の背景反射や対象物に合わせて、検知距離・感度を無段階で調整できるボリュームを搭載。工場出荷時は人体を1mで検知するように最適化されています。

選定時に評価したい強み

  • 薄型設計： 厚さわずか23.5mmのコンパクトサイズで目立ちません。
  • 自由な出力設定： 無電圧c接点（COM/NC/NO）により、多様な外部機器と連動可能。
  • 極性なし電源： DC10.5V〜22Vに対応し、電源の極性を気にせず配線可能です。
  • 衛生的な非接触： 物理的な接触なしで信号を出力できるため、感染症対策にも有効です。

施工・設置ガイド

推奨取付高さ

人体の体幹（胴体部）を確実に捉えるため、床面から80cm〜100cmの高さへの設置を推奨します。

LED表示灯の挙動

LED状態 リレー状態 状況
消灯 待機（復旧） 検知エリア内に反射対象が存在しない正常な状態
赤点灯 検知（発報） 物体を検知し、信号を出力している状態
常時点灯 常時発報 背景の壁や障害物を検知している（要感度調整）

推奨配線距離（DC12V使用時）

電線サイズ（直径） 最大配線距離（1台接続時）
φ0.65mm 150m
φ0.9mm 350m
φ1.2mm 650m

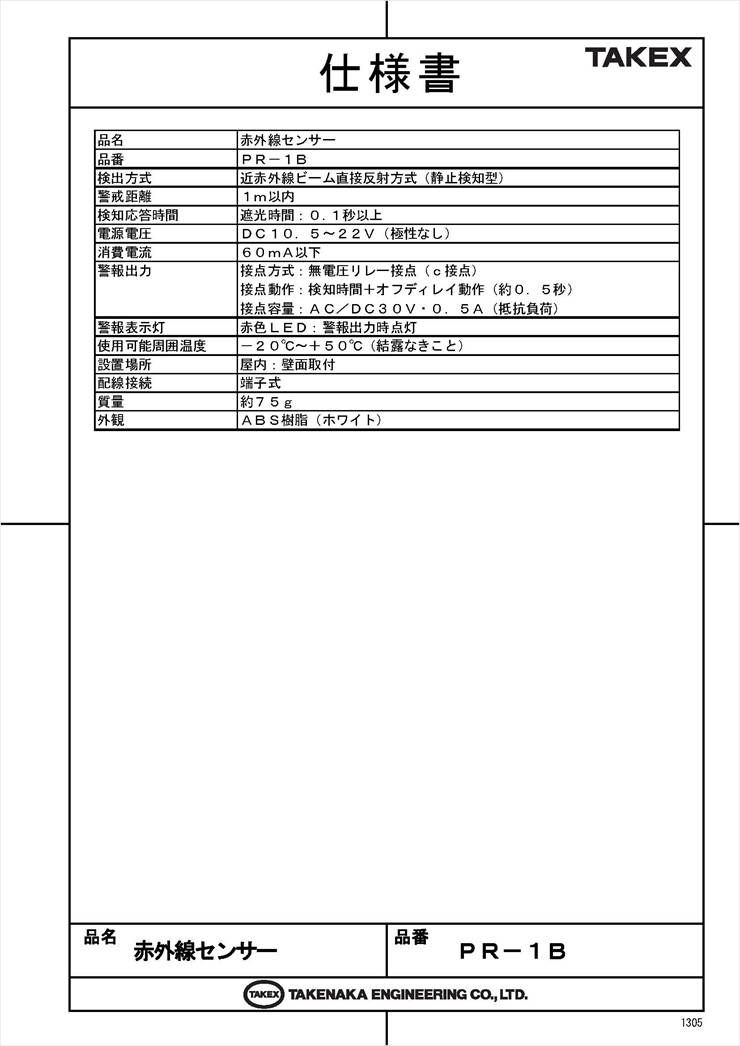

製品仕様

項目 内容
品番 PR-1B
検出方式 近赤外線ビーム直接反射方式
警戒距離 1m以内
検知応答時間 遮光時間:0.1秒以上
電源電圧 DC10.5V〜22V(極性なし)
消費電流 60mA以下
警報出力 接点方式:無電圧リレー接点(c接点)
接点動作:検知時間+オフディレイ動作(約0.5秒)
接点容量:AC/DC30V・0.5A(抵抗負荷)
警報表示灯 赤色LED:警報出力時点灯
使用可能周囲温度 -20℃〜+50℃(結露なきこと)
設置場所 屋内:壁面取付
配線接続 端子式
質量 約75g
外観 樹脂(ホワイト)
外形寸法 W62 × H106 × D23.5mm

FAQ

Q：PR-1Bは屋外でも使用できますか？ A：いいえ、本製品は屋内専用です。雨水や湿気が故障の原因となるほか、直射日光により誤作動する可能性があるため屋外では使用できません。
Q：反射鏡（ミラー）を設置する必要はありますか？ A：必要ありません。直接反射型のため、センサーから出た光が対象物に当たって戻ってくるのを確認します。そのため本体1台のみの設置で動作します。
Q：人が止まっていても検知し続けますか？ A：はい、可能です。近赤外線の反射を確認する方式のため、静止している人体も検知し続けることができます（静止検知対応）。
Q：検知距離を調整することはできますか？ A：はい、本体内の感度調整ボリュームで無段階に調整可能です。最大で約1mまで、環境に合わせて調整いただけます。
Q：黒い服を着ている人も検知できますか？ A：黒いウール地などは赤外線を吸収しやすいため、検知距離が短くなる場合があります。設置時の感度調整で、検知が安定するか確認してください。
Q：電源に極性はありますか？ A：極性はありません。DC10.5V〜22Vの範囲であれば、プラス・マイナスを気にせず接続可能です。
Q：出力接点の種類を教えてください。 A：無電圧リレー接点（c接点）です。COM、N.C.（常時閉）、N.O.（常時開）の端子を備えているため、様々な機器に適合します。
Q：取付高さはどのくらいが良いですか？ A：床面から80cm〜100cm程度の、人体の胴体部分を狙える高さへの設置が最も安定します。
Q：何もいないのにLEDが点灯し続ける場合は？ A：前方2m以内に壁や家具などの障害物がある可能性があります。感度ボリュームを左（低感度側）に回して、背景を検知しないよう調整してください。
Q：壁に埋め込んで設置したいのですが。 A：別売の埋込プレート（BP-5B、BP-5D等）をご使用いただくことで、埋込型としてスマートに設置可能です。
