TAKEX（竹中エンジニアリング）赤外線センサー反射型屋内用防犯・来客報知

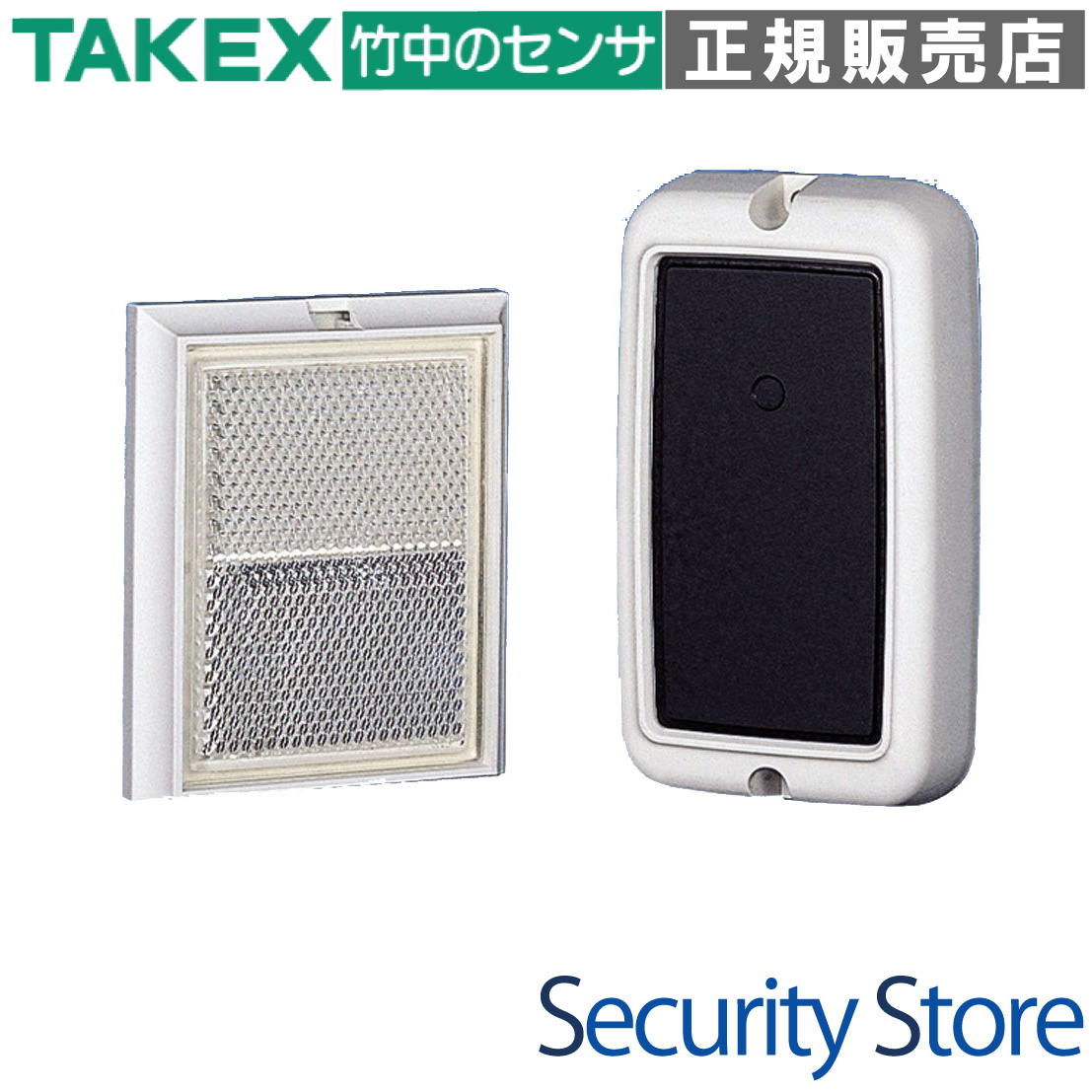

PR-5B 赤外線センサー反射型屋内5m用

投光部と受光部を一体化した反射型赤外線センサーです。専用の反射鏡（リフレクター）との間で赤外線パルスビームを往復させ、屋内の出入口や通路をスマートに警戒。施工の手間を大幅に削減しつつ、高い信頼性を誇るBtoB定番モデルです。

型番： PR-5B
製品名： 赤外線センサー反射型屋内5m用
方式： 近赤外線パルスビーム遮断方式（反射型）
警戒距離： 0.6m ? 5m（屋内専用）
設置のメリット： 本体のみの片側配線で完結。施工・メンテナンス性が極めて高い設計です。

資料ダウンロード

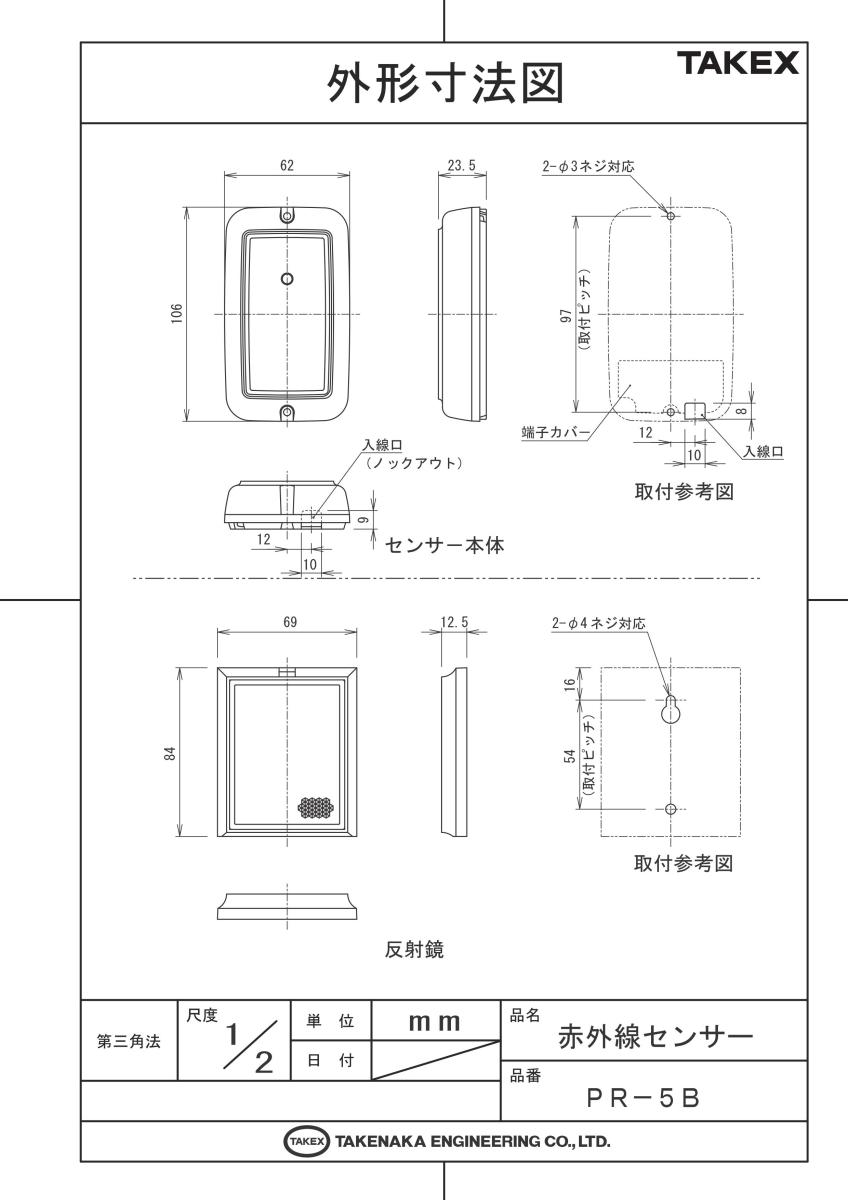

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスや店舗の出入口警戒
通路・階段などの特定エリア監視
玄関や受付での来客報知用センサー
建築美を重視する場所への埋込設置

導入前に確認したいポイント

屋内専用です（屋外では使用できません）
最短警戒距離は0.6mです（近すぎると検知不可）
取付面が平坦でない場合は下地が必要です
反射鏡の設置角度は±15°以内にする必要があります

特長

近距離警戒に最適な反射型

センサーと反射鏡の間を侵入者が遮ぎることにより、警報信号を出力します。投光部と受光部がひとつの筐体に集約されているため、配線工事は本体のみで完了。対向側への電源供給が不要なため、後付け施工も容易です。

コンパクトかつ洗練された薄型設計

本体の厚みはわずか23.5mm。ポケット電卓並みのサイズ感で、壁面に設置しても威圧感を与えません。ホワイトの清潔感のあるデザインは、近代的なオフィスや店舗の内装にも自然に溶け込みます。

抜群の外乱光特性と信頼性

可視光線を効率よくカットする特殊フィルターと、独自のパルス変調回路を採用。太陽光や照明器具、その他の外乱光の影響を最小限に抑え、安定した検知性能を維持します。再帰性反射鏡の使用により、光軸合わせの許容度も広く確保されています。

    選定時に評価したい強み
    省施工： 配線は片側のみ。工期短縮とコスト削減に寄与。
広電圧対応： DC10.5Vから26Vまで対応。既存システムへの組み込みがスムーズ。
柔軟な設置： 別売プレートにより埋込型にも対応。建築デザインを損ないません。
誤報対策： 約1.5秒のオフディレイ動作により、一瞬の遮断やノイズによる誤動作を防止。



施工・設置ガイド

確実な検知を行うため、光軸調整は「1.5秒ルール」に基づいて行ってください。反射鏡を動かしてからLEDの状態が変化するまで約1.5秒のタイムラグがあるため、低速で動かして最適な中心点を見つけ出す必要があります。

確認項目	設計上の注意・基準
設置距離	0.6m ? 5m（0.6m未満では近接反射が強く動作しません）
反射鏡の角度	上下左右±15°以内（これを超えると反射効率が低下します）
取付面	凹凸のある壁面（リブ等）には2mm厚程度の鉄板を下地に使用してください
周囲温度	-20℃ ? +50℃（結露なきこと）

LED表示灯の状態

インジケーター状態	センサーの状態	意味
点灯（赤色）	警報出力中	光束が遮断されている、または光軸が大幅にズレている
消灯	警戒状態	正常に反射光を受光している監視状態

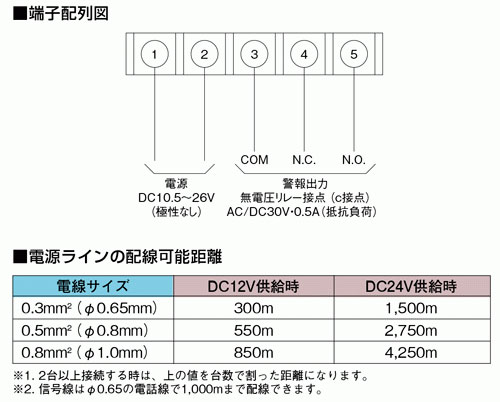

配線端子仕様（無極性）

端子番号	符号	名称	内容
1-2	? ?	電源入力	DC10.5V ? 26V（極性なし）
3	COM	警報出力（共通）	無電圧リレー接点 1c
4	N.O.	警報出力（常開）	AC/DC 30V・0.5A以下
5	N.C.	警報出力（常閉）	通常時COM-N.C.導通

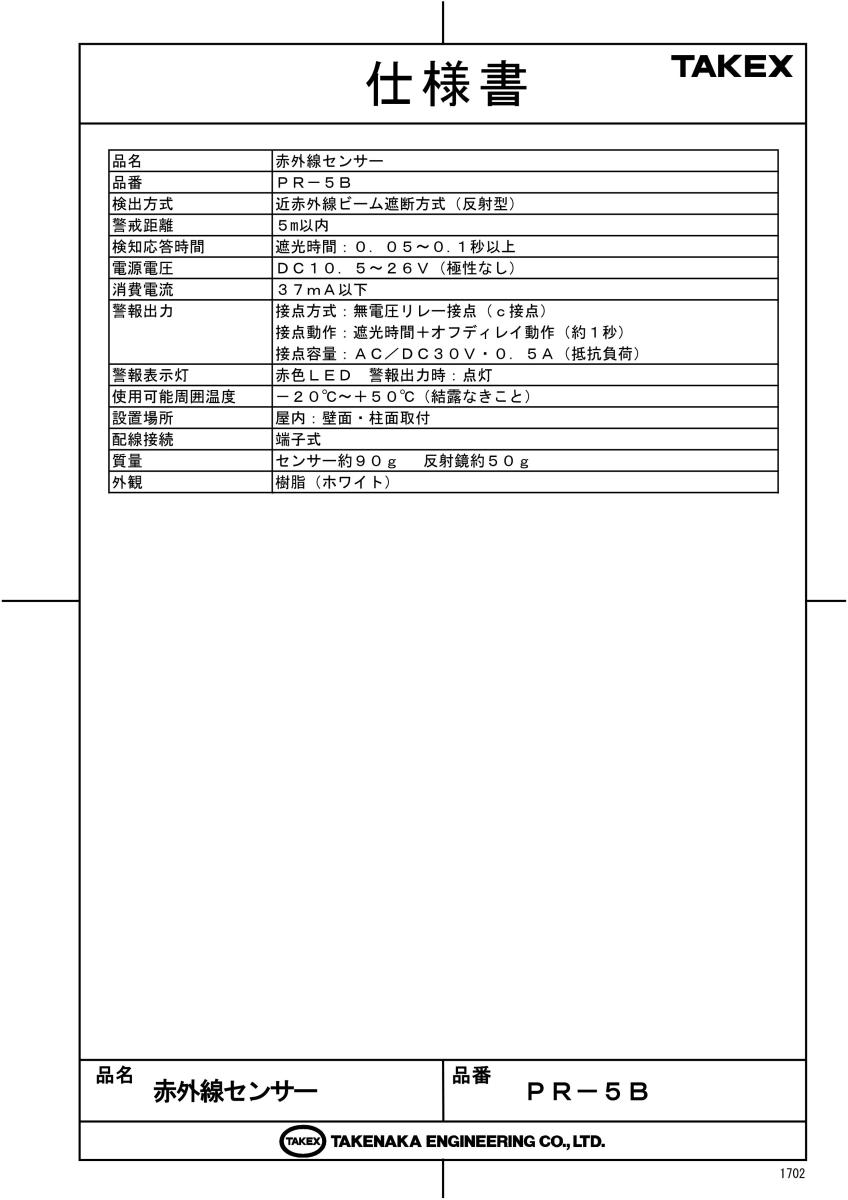

製品仕様

項目	仕様内容
品名	赤外線センサー
品番	ＰＲ?５Ｂ
検出方式	近赤外線ビーム遮断方式（反射型）
警戒距離	５ｍ以内
検知応答時間	遮光時間：０．０５?０．１秒以上
電源電圧	ＤＣ１０．５?２６Ｖ（極性なし）
消費電流	３７ｍＡ以下
警報出力	接点方式：無電圧リレー接点（ｃ接点）接点動作：遮光時間＋オフディレイ動作（約１秒）接点容量：ＡＣ／ＤＣ３０Ｖ・０．５Ａ（抵抗負荷）
警報表示灯	赤色ＬＥＤ　警報出力時：点灯
使用可能周囲温度	?２０℃?＋５０℃（結露なきこと）
設置場所	屋内：壁面・柱面取付
配線接続	端子式
質量	センサー約９０ｇ　反射鏡約５０ｇ
外観	樹脂（ホワイト）

FAQ

Q：屋外でも使用できますか？ A：いいえ、本製品は屋内専用です。雨や直射日光の当たる場所ではご使用いただけません。

Q：配線はセンサー本体だけで良いのですか？ A：はい。投受光部が一体の反射型ですので、配線は本体のみで完結します。反射鏡側には電源も配線も不要です。

Q：1m程度の短い距離でも使用できますか？ A：使用可能です。警戒距離は0.6m?5mの範囲で設定してください。0.6m未満は近すぎるため検知が不安定になります。

Q：電源のプラスマイナスに指定はありますか？ A：本機は無極性ですので、電源端子の極性を気にせず接続いただけます。

Q：光軸調整のコツを教えてください。 A：検知出力に約1.5秒のディレイがあるため、反射鏡を非常にゆっくり動かして、赤色LEDが消灯する範囲の中心を見つけるのがコツです。

Q：反射鏡の角度はどのくらいまで許容されますか？ A：再帰性反射鏡を採用しているため、入射角±15°までは安定して動作します。

Q：埋込型として設置したいのですが。 A：別売の埋込プレート（BP-5Bなど）を使用することで、壁面への埋込設置が可能です。

Q：LEDが点灯したままになります。 A：光軸がズレているか、反射鏡・フィルターが汚れている可能性があります。清掃と再調整を行ってください。

Q：接点出力の時間はどのくらいですか？ A：人が遮光している時間に加え、約1秒?1.5秒のオフディレイ（保持）が加算されて出力されます。

Q：最大何メートルまで配線できますか？ A：DC12V供給時、0.5mm?の電線で最大550m、0.8mm?で最大850mまで配線可能です。
