竹中エンジニアリング赤外線センサー反射型（片側配線）屋外30m警戒

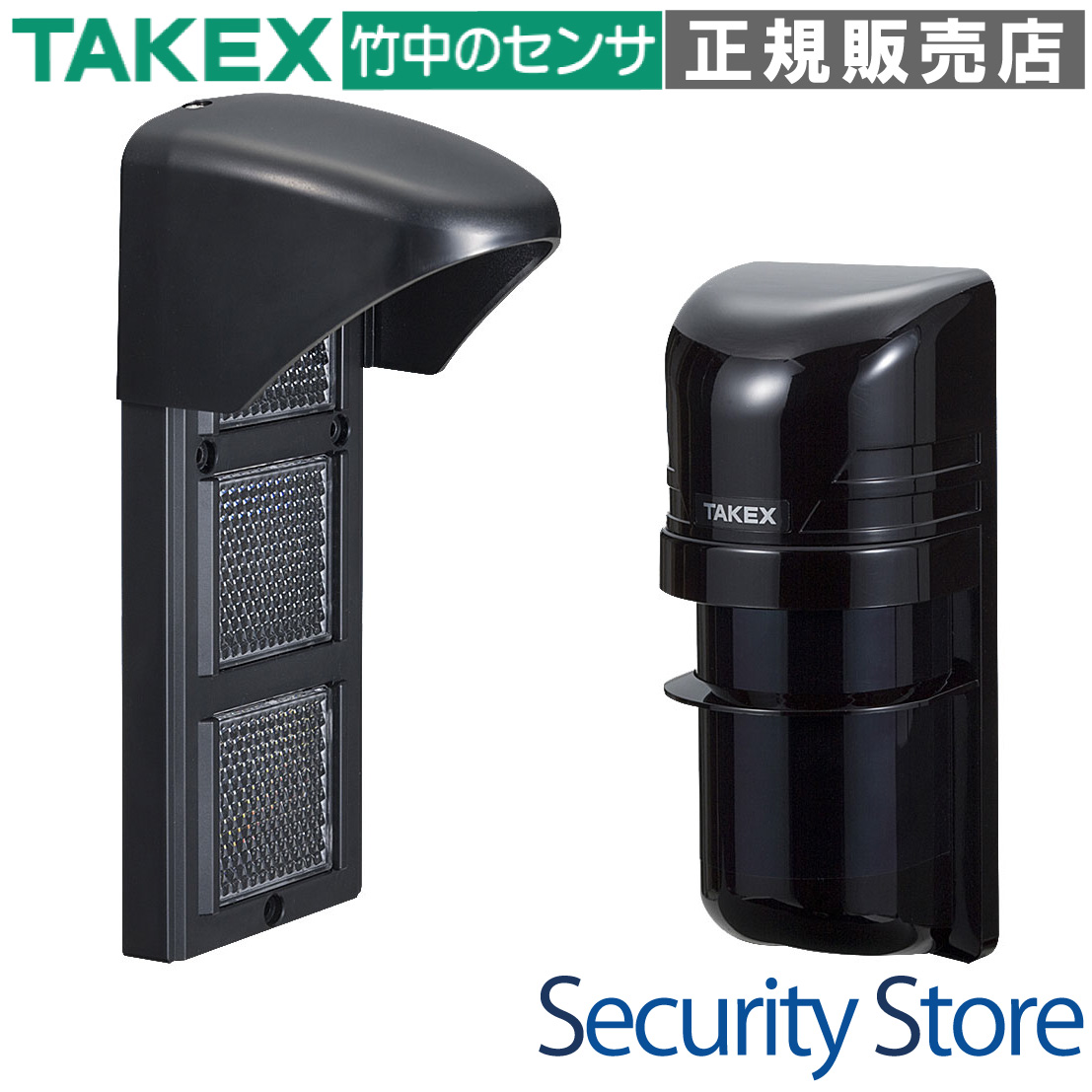

PR-30BE 赤外線センサー近赤外線ビーム遮断方式(反射型)

投光器と受光器を一体化した反射型赤外線センサーです。センサー本体側のみの「片側配線」で屋外30m（屋内40m）の警戒が可能。配線工事の負担を大幅に軽減しつつ、距離計測方式の併用により安定した高い検知精度を実現しています。

型番： PR-30BE
製品名： 赤外線センサー（反射型）
方式 / カテゴリ： 近赤外線ビーム遮断方式（反射型・シングルサイド配線）
主な用途： 外周境界監視、通路・階段の侵入検知、施工性を重視する現場
設置場所 / 対応環境： 屋外・屋内（最小設置距離 0.5m）
電源 / 通信： DC10.5V?30V（極性なし）/ 無電圧リレー接点出力

資料ダウンロード

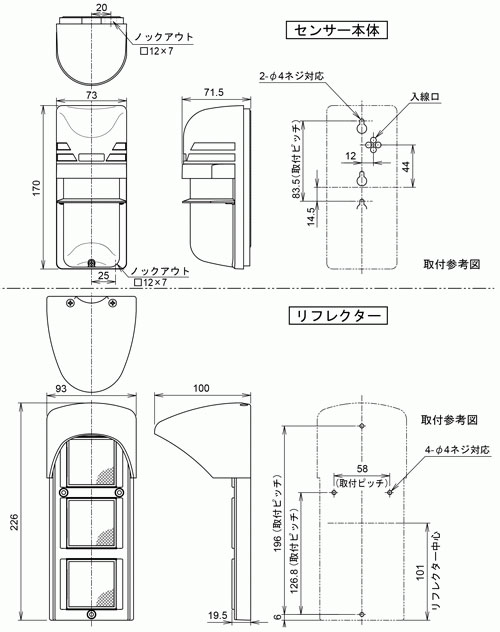

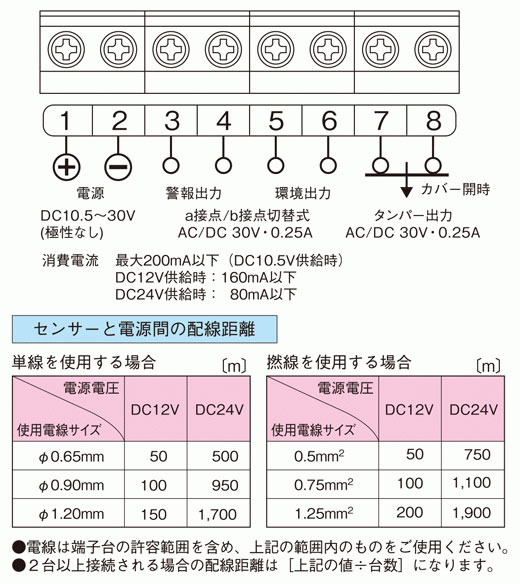

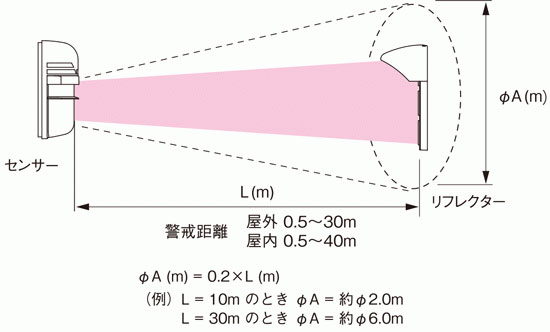

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

対向側への配線工事が困難な場所
メンテナンス性を重視する外周監視
幅の狭い通路や外階段（最短0.5mから）
太陽光やヘッドライトの影響を受けやすい環境

導入前に確認したいポイント

リフレクター（反射板）の設置スペース確保
5m未満で使用する場合は付属フィルターを装着
設置後、距離決定ボタンによるメモリー設定が必須
電源電圧がDC10.5V〜30Vの範囲内であること

特長

便利な片側配線で屋外30m警戒を実現

投光器・受光器が一体化された反射型構造のため、配線はセンサー本体のみで完結します。両側配線が困難な場所での設置に最適で、施工コストの削減とメンテナンスの省力化を同時に叶えます。

距離計測方式を併用した確実な検知

受光量だけでなく、光が戻るまでの「距離（時間）」を計測する高度なテクノロジーを搭載。対象物の素材や色の影響を受けにくく、壁面反射による光の回り込みでの失報も防止し、極めて安定した運用が可能です。

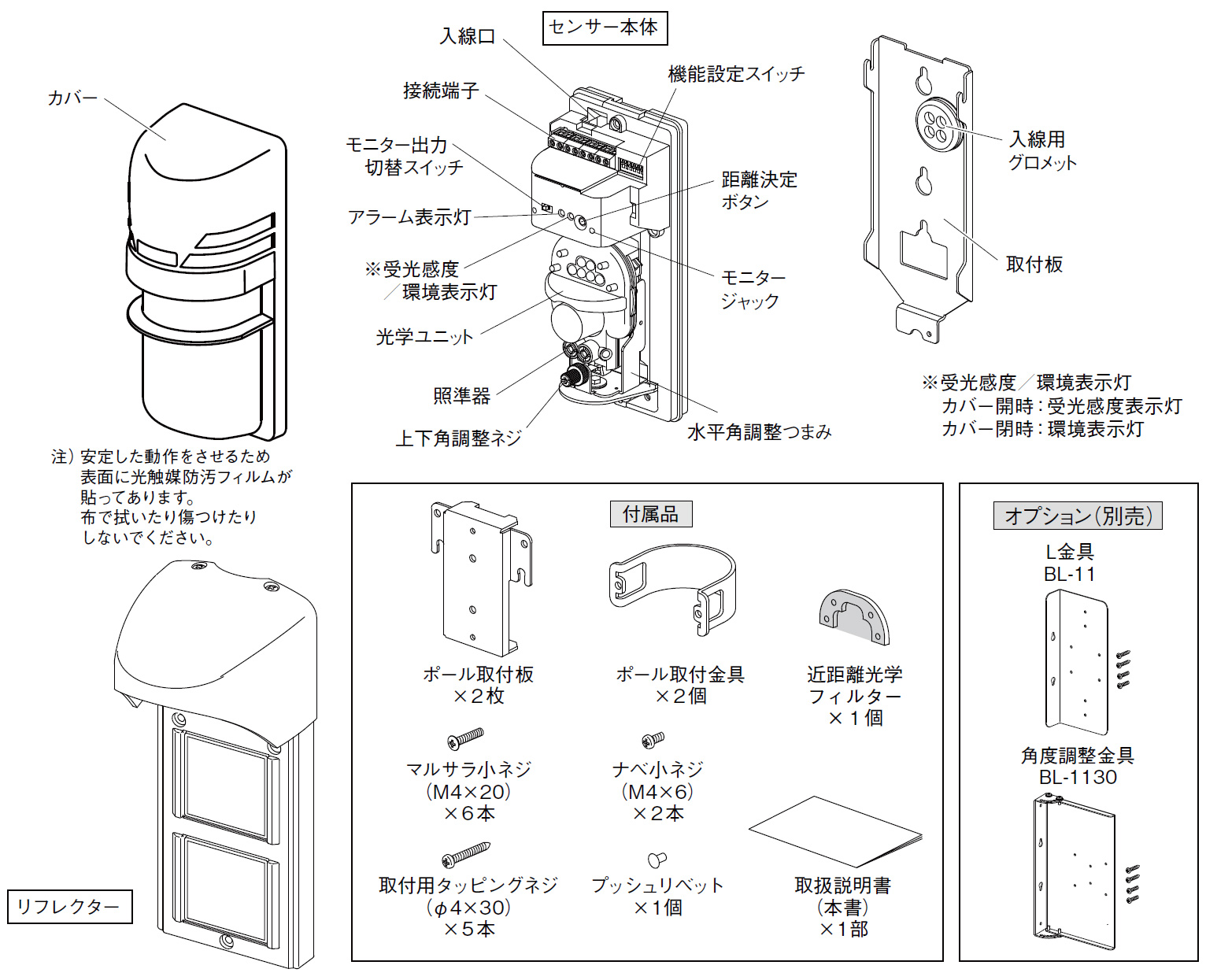

充実の光軸調整機能

ダブルリング照準器、モニター出力機能、サウンドチェック機能を装備。ブザー音の断続/連続によりテスターなしでも受光量の良判定ができるため、一人での調整作業も容易に行えます。

    選定時に評価したい強み
    施工性： 片側配線により、土間工事や長距離の配管コストを大幅に抑制可能。
信頼性： 距離監視とダブル変調方式により、外乱光や環境変化に強い。
汎用性： 水平±90°、上下±5°の可動範囲で、自由度の高い設置が可能。
耐環境性： 雨や霧、降雪による受光量変化を監視する耐環境モードを搭載。



施工・設置ガイド

設置高さは、地上から80cm〜100cmを目安にします。これは小動物による誤検知を避け、人間を確実に捉えるための最適な高さです。設置後は必ず「距離決定ボタン」を押し、リフレクターまでの距離を本機に学習させてください。

確認項目	内容・対処方法
近距離設置（5m未満）	受光飽和を防ぐため、付属の「近距離光学フィルター」を必ず装着してください。
相互干渉防止	複数台並列設置時は、警戒距離に応じて適切な離隔距離（0.5m〜4m）を確保してください。
光軸調整の目標	モニター出力電圧が「DC2.5V以上」になるように調整を行うことが推奨されます。

内部設定（DIPスイッチ）

SW番号	設定項目	OFF（出荷時）	ON
1	警報出力切替	b接点	a接点
2	警報動作切替	標準（遮光時間＋α）	リアルタイム
3・4	検知応答時間	0.05秒 / 0.1秒 / 0.25秒 / 0.5秒の組み合わせ切替
5	サウンドチェック	なし	あり
6	検知モード切替	標準	耐環境

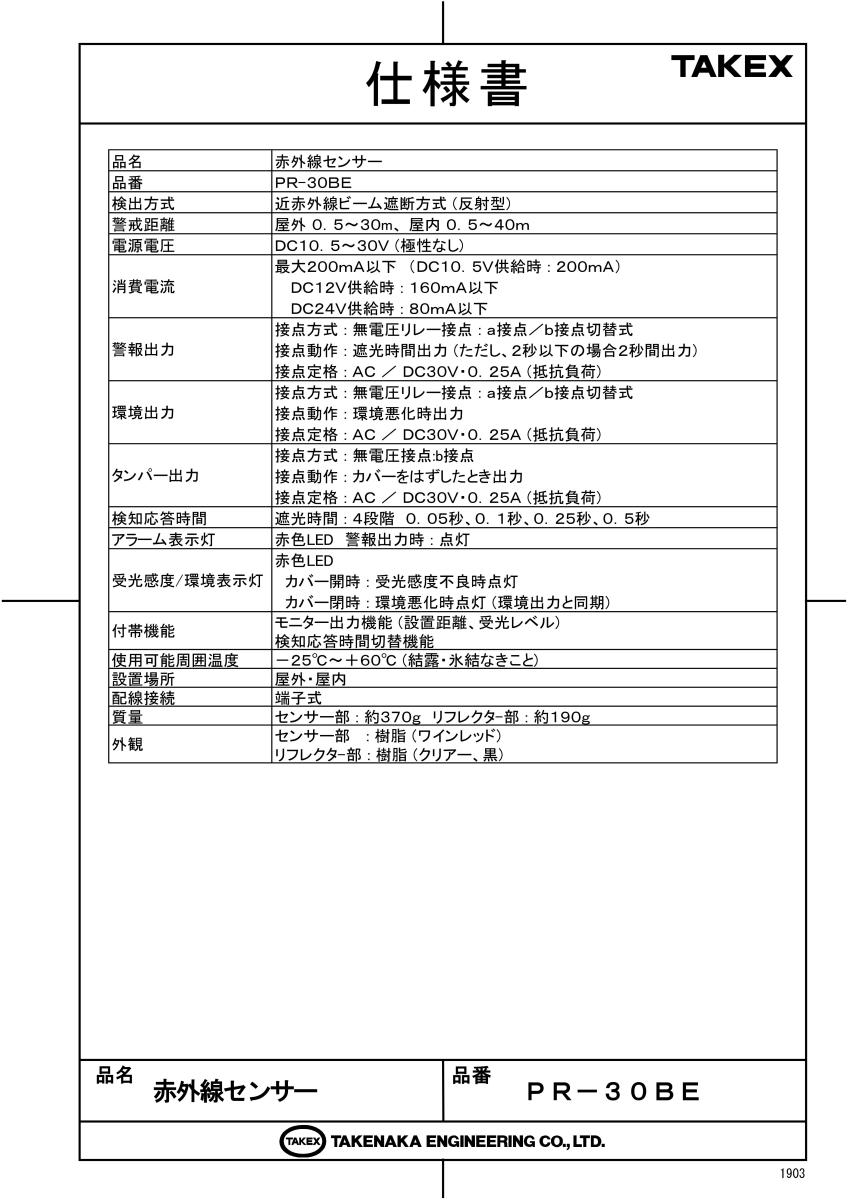

製品仕様

項目	内容
品名	赤外線センサー
品番	PR-30BE
検出方式	近赤外線ビーム遮断方式（反射型）
警戒距離	屋外 0.5?30m、屋内 0.5?40m
電源電圧	DC10.5?30V（極性なし）
消費電流	最大200mA以下 DC12V供給時：160mA DC24V供給時： 80mA
警報出力	接点方式：無電圧リレー接点：a接点／b接点切替式接点動作：標準／リアルタイム動作切替（スイッチにて切替）標準：遮光時間出力（ただし、2秒以下の場合は2秒間出力）リアルタイム：遮光時間出力接点定格：AC／DC30V・0.25A（抵抗負荷）
環境出力	接点方式：無電圧リレー接点：b接点接点動作：環境悪化時出力接点定格：AC／DC30V・0.25A（抵抗負荷）
タンパー出力	接点方式：無電圧接点：b接点接点動作：カバーをはずしたとき出力接点定格：AC／DC30V・0.25A（抵抗負荷）
検知応答時間	遮光時間：4段階 0.05秒、0.1秒、0.25秒、0.5秒
アラーム表示灯	赤色LED 警報出力時：点灯
受光感度／環境表示灯	赤色LED カバー開時：受光感度不良時点灯カバー閉時：環境悪化時点灯（環境出力と同期）
付帯機能	・モニター出力機能（設置距離、受光レベル）・検知応答時間切替機能・サウンドチェック機能
光軸調整範囲	水平方向：±90° 垂直方向：±5°
使用可能周囲温度	?25℃?＋60℃（結露・氷結なきこと）
設置場所	屋外・屋内
配線接続	端子式
質量	センサー部：約370g リフレクター部：約190g
外観	センサー部：樹脂（ワインレッド）リフレクター部：樹脂（クリアー、黒）

FAQ

Q：リフレクター（反射板）側に電源は必要ですか？ A：いいえ、必要ありません。電源および信号線の接続はセンサー本体のみの「片側配線」で動作します。

Q：最短で何メートルから警戒できますか？ A：最短0.5mから警戒可能です。ただし5m未満で設置する場合は、付属の近距離光学フィルターを装着してください。

Q：太陽光による誤動作の心配はありませんか？ A：ダブル変調方式を採用しており、太陽光や車のヘッドライトなどの外乱光に対して強い耐性を持っています。

Q：霧や豪雨の際に警報が出やすくなりませんか？ A：耐環境モードを搭載しており、環境変化による受光量減衰を考慮した運用が可能です。また、環境悪化出力も備えています。

Q：光軸調整にテスターは必須ですか？ A：ブザー音で知らせるサウンドチェック機能を搭載しているため、テスターなしでも調整が可能です。より精密な調整にはモニター出力電圧の測定を推奨します。

Q：検知応答時間の設定はどのように使い分けますか？ A：全力疾走には0.05秒、通常の歩行には0.1〜0.25秒、落ち葉や鳥などの誤報を避けたい場合は0.5秒を目安に設定します。

Q：設置高さの推奨はありますか？ A：センサーの中心が地上から80cm〜100cmになる高さを推奨しています。

Q：距離決定ボタンとは何ですか？ A：リフレクターまでの距離を本機にメモリーさせるためのボタンです。設置後にこれを押すことで警戒基準が確定されます。

Q：リフレクターを壁面と平行に取り付けたいのですが可能ですか？ A：オプションのL金具（BL-11）を使用することで、壁面沿いの警戒も可能になります。

Q：最大警戒距離を教えてください。 A：屋外では最大30m、屋内では最大40mまで警戒することが可能です。
