TAKEX（竹中エンジニアリング）赤外線センサー塩害対策品 IP65 屋外200m警戒

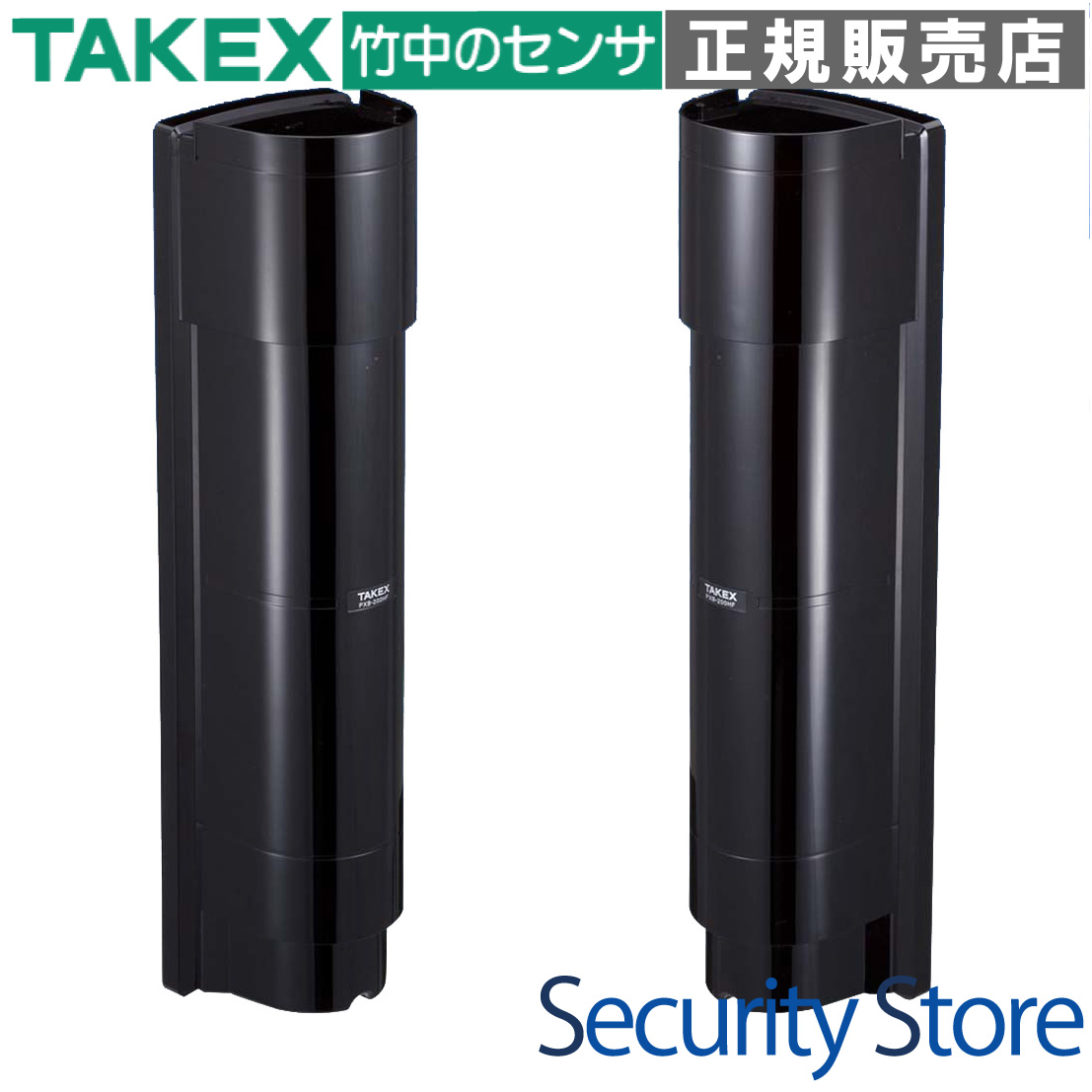

赤外線センサー PXB-200HFC（塩害対策品）

沿岸部や過酷な気象条件下でも安定した警戒を実現する、塩害対策仕様の4段ビーム赤外線センサーです。 IP65の高度な防塵・防水性能に加え、基板への特殊コーティングにより腐食を防ぎ、高い信頼性を維持します。

型番PXB-200HFC
検出方式近赤外線ビーム遮断方式（4段ビーム対向型）
警戒距離屋外200m以内
主な特徴二重変調方式、塩害対策コーティング、IP65、オートゲインロック
電源電圧DC10V?30V（無極性）

資料ダウンロード

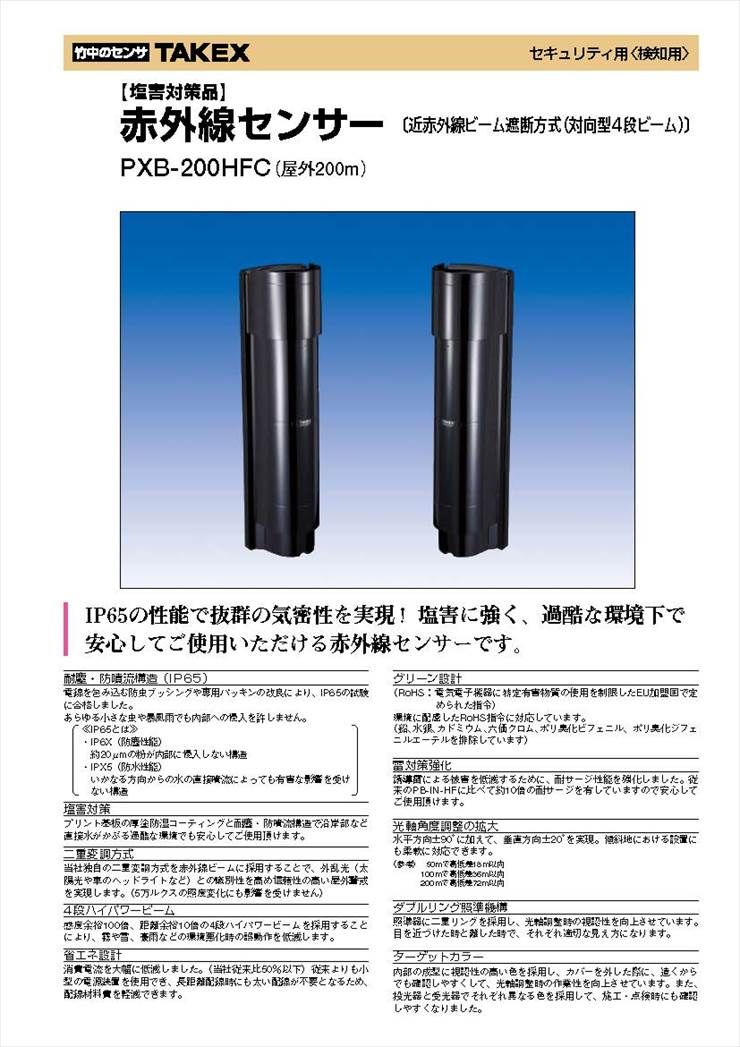

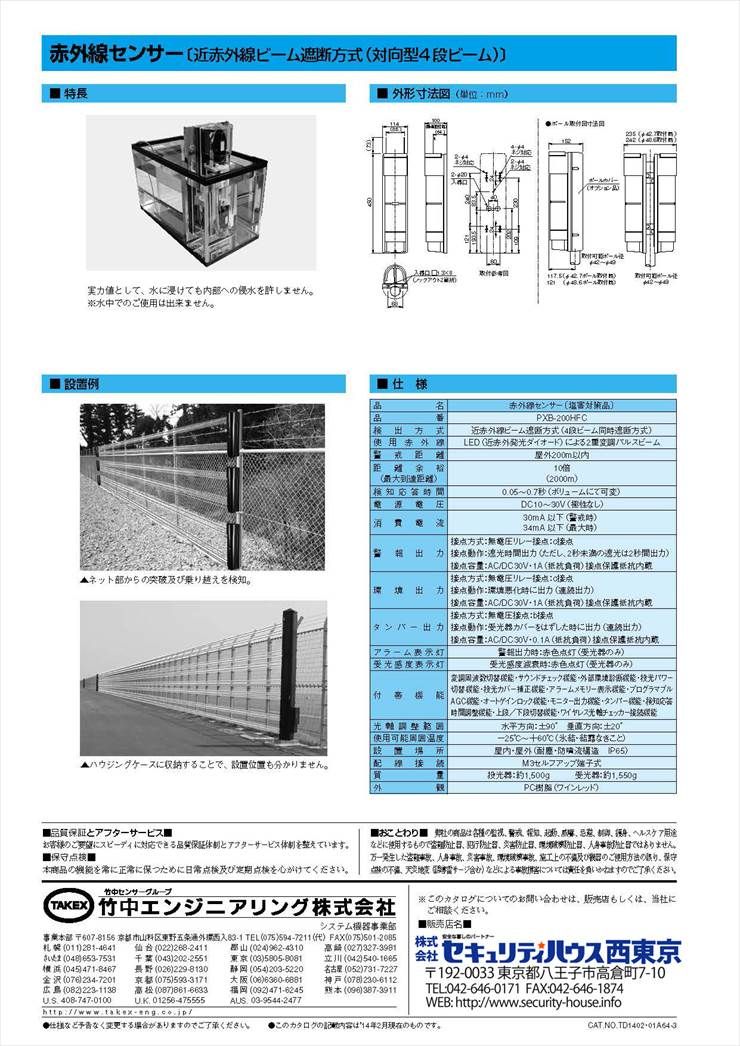

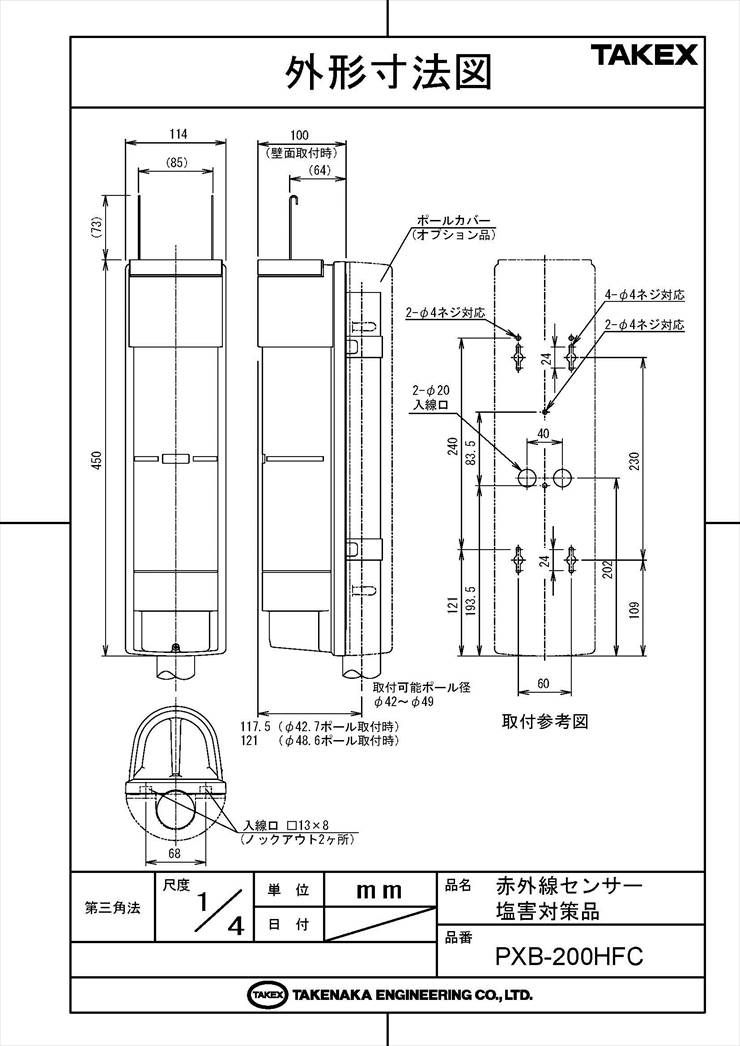

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

沿岸地域の工場や倉庫の周壁警戒
潮風の影響を受けやすい港湾施設
豪雨や霧が発生しやすい山間部
高信頼性が求められる重要施設の防犯

導入前に確認したいポイント

警戒ラインに樹木等の障害物がないか
壁面への「回り込み」反射が起きない距離か
配線は隠ぺいまたは配管による埋設が可能か
電源電圧（DC10〜30V）を確保できるか

主な特長

外乱光に強い「二重変調方式」

当社独自の二重変調方式を赤外線ビームに採用。太陽光や車のヘッドライトといった外乱光との識別性を高めることで、屋外での誤報を劇的に低減し、安定した警戒を可能にします。

悪環境を克服する「4段ハイパワービーム」

上下4本のビームを同時に遮断した際のみ発報する方式を採用。鳥や落ち葉の飛来による誤動作を最小限に抑えます。感度余裕100倍、距離余裕10倍を誇り、霧や雪、豪雨などの悪天候下でも確実に動作します。

過酷な環境に耐える「塩害対策＆IP65」

プリント基板に厚塗防湿コーティングを施し、耐腐食性を強化。IP65（耐塵・防噴流構造）の気密性により、潮風が吹き付ける沿岸部や、暴風雨にさらされる場所でも安心して設置いただけます。

    選定時に評価したい強み
    抜群の気密性能：専用パッキンと防虫ブッシングで虫や雨の侵入を徹底排除。
省エネ設計：従来比50%以下の低消費電流を実現。細い配線や小型電源での運用が可能です。
施工性の向上：ターゲットカラーを採用した内部成型と二重リング照準器で、光軸調整がスムーズ。
雷対策強化：従来比約10倍の耐サージ性能を有し、誘導雷による被害を低減します。



設置・施工ガイド

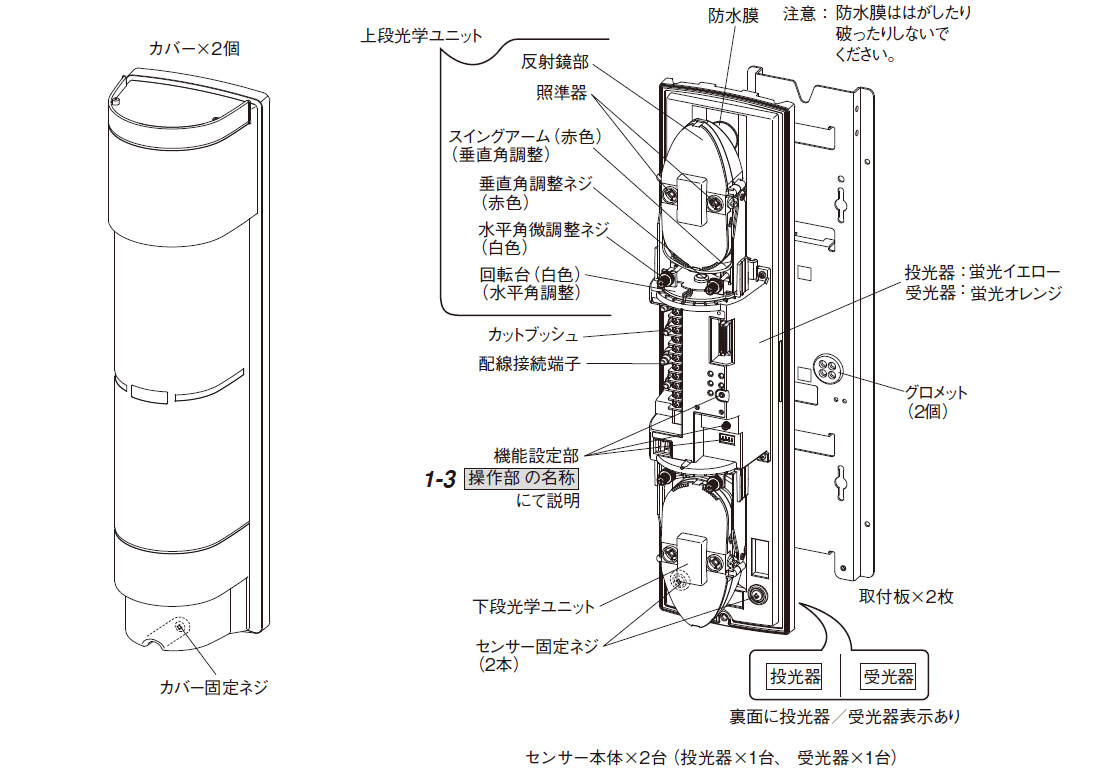

光軸調整の柔軟性

水平方向±90°、垂直方向±20°の調整が可能なため、傾斜地や複雑な地形への設置にも柔軟に対応します。50mで高低差18m、200mで最大72mまでの高低差をカバーできます。

オートゲインロック機能

光軸調整完了後、カバーを装着するだけで最適な感度を自動設定し固定します。調整不足による動作不安を解消し、現場でのセットアップ品質を均一化します。

推奨配線距離（単線使用時）

線径	DC12V使用時	DC24V使用時
φ0.65mm	450m	3,100m
φ0.90mm	850m	6,000m
φ1.20mm	1,500m	10,700m
φ2.00mm	4,200m	29,900m

トラブルシューティング

現象	推定原因	処置
投光表示灯が点かない	電源未投入、断線、投光停止設定中	電源確認、配線チェック、切替スイッチ操作
遮光しても発報しない	回り込み（反射入光）、チャンネル違い	光軸の再調整、チャンネル設定の一致確認
アラーム灯が消えない	光軸のズレ、レンズ汚れ、障害物	再調整、清掃、障害物の除去
頻繁に誤報が出る	取り付けのガタつき、投光パワー過剰	増し締め、投光パワーを「L」へ設定

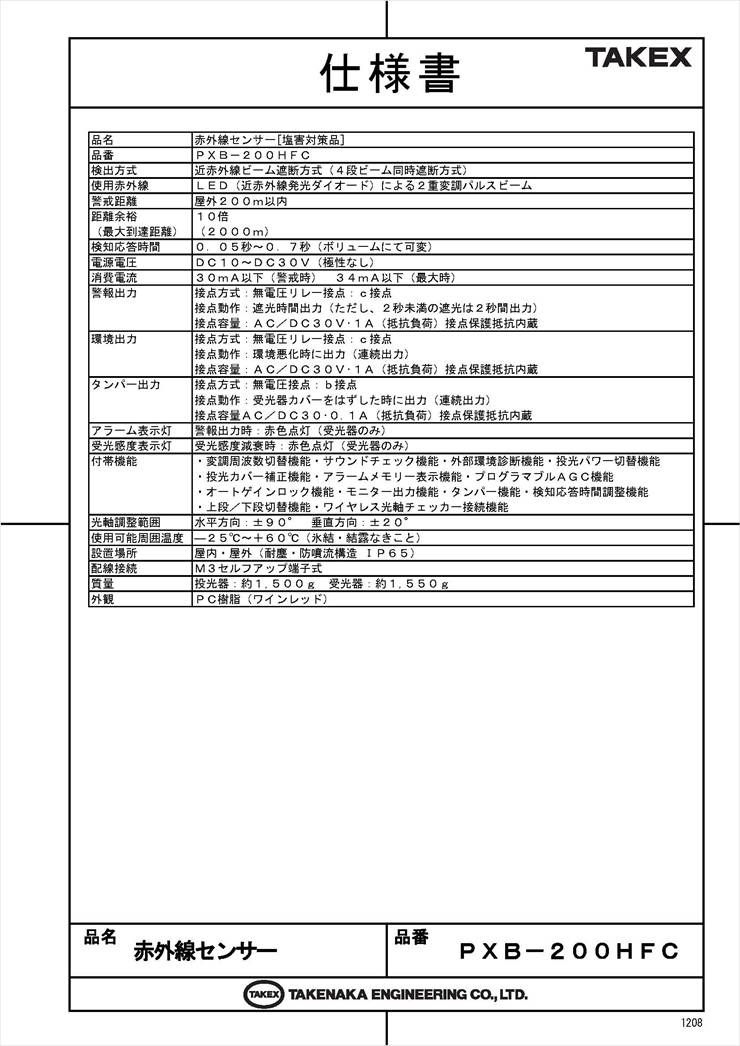

製品仕様

品名	赤外線センサー〔塩害対策品〕
品番	PXB-200HFC
検出方式	近赤外線ビーム遮断方式(4段ビーム同時遮断方式)
警戒距離	屋外200m以内
距離余裕(最大到達距離)	10倍 (2000m)
検知応答時間	0.05?0.7秒(ボリュームにて可変)
電源電圧	DC10?30V(極性なし)
消費電流	30mA 以下(警戒時) / 34mA 以下(最大時)
警報出力	無電圧リレー接点:c接点、AC/DC30V・0.25A(抵抗負荷)
環境出力	無電圧リレー接点:c接点、AC/DC30V・0.25A(抵抗負荷)
タンパー出力	無電圧接点:b接点、AC/DC30V・0.1A(抵抗負荷)
アラーム表示灯	赤色点灯(受光器のみ、警報出力時)
受光感度表示灯	赤色点灯(受光器のみ、受光感度減衰時)
付帯機能	変調周波数切替、サウンドチェック、外部環境診断、投光パワー切替、投光カバー補正、アラームメモリー、プログラマブルAGC、オートゲインロック、モニター出力、タンパー、検知応答時間調整、上下段切替、ワイヤレス光軸チェッカー接続
光軸調整範囲	水平方向:±90°　垂直方向:±20°
使用可能周囲温度	-25℃?+60℃(氷結・結露なきこと)
設置場所	屋内・屋外(耐塵・防噴流構造 IP65)
質量	投光器:約1,500g / 受光器:約1,550g
外観	樹脂(ワインレッド)

FAQ

塩害対策品と通常品の違いは何ですか？プリント基板に厚塗りの防湿コーティングを施し、内部の腐食を防止しています。沿岸部などの潮風の影響を受ける場所での耐久性が大幅に向上しています。

4段ビームとはどのような仕組みですか？上下に配置された4本の赤外線ビームを同時に遮断した場合のみ検知します。鳥や落ち葉などの小さな物体が1本や2本のビームを遮っても発報しないため、誤報が少なくなります。

「二重変調方式」のメリットは？太陽光や車のヘッドライトなど、赤外線を含んだ強い外来光との識別能力が非常に高く、屋外設置時の環境耐性に優れています。

IP65とはどの程度の防水性能ですか？「いかなる方向からの水の直接噴流によっても有害な影響を受けない」という防水性能です。台風などの激しい雨でも浸入を許しません。

近接して複数台設置する場合、干渉しませんか？ 4段階の変調周波数切替（チャンネル設定）が可能です。隣接するセンサーとチャンネルを変えることで、相互干渉による誤動作を防げます。

検知応答時間は調整できますか？はい、0.05秒（全力疾走）から0.7秒（低速歩行）の間でボリューム調整が可能です。設置環境の想定される侵入速度に合わせて設定してください。

オートゲインロックが失敗（ピピピと鳴る）する場合は？光軸がズレているか、カバー装着時にビームを遮っている可能性があります。光軸を再調整し、遮蔽物がない状態でカバーを装着してください。

雪が降る地域でも使用できますか？使用温度範囲は-25℃まで対応しており、100倍の感度余裕があるため霧や雪にも強い設計ですが、ヒーター（別売）の併用が必要な場合もあります。

「回り込み」とは何ですか？壁面などに赤外線が反射し、遮光しても受光器に光が届いてしまう現象です。壁面から十分な距離を保つか、投光パワーを「L」に設定して調整します。

電源に極性はありますか？ DC10V〜30Vの無極性タイプですので、施工時の結線作業がスムーズに行えます。
