低消費電流型赤外線センサー (屋外100m用) 近赤外線ビーム遮断方式(4段ビーム対向型) TAKEX 竹中エンジニアリング [PXB-100SW]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）赤外線センサー屋外100m警戒低消費電流 IP65防塵・防滴

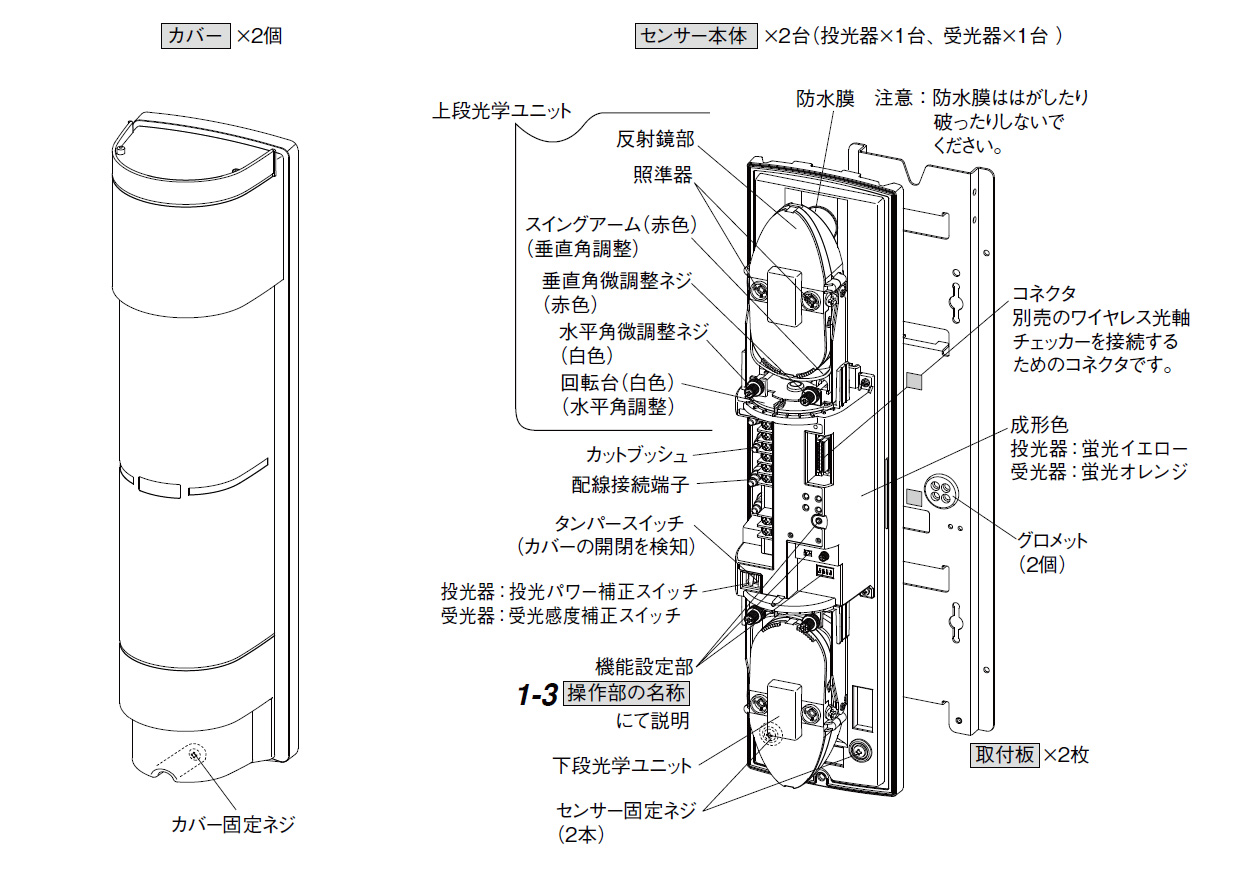

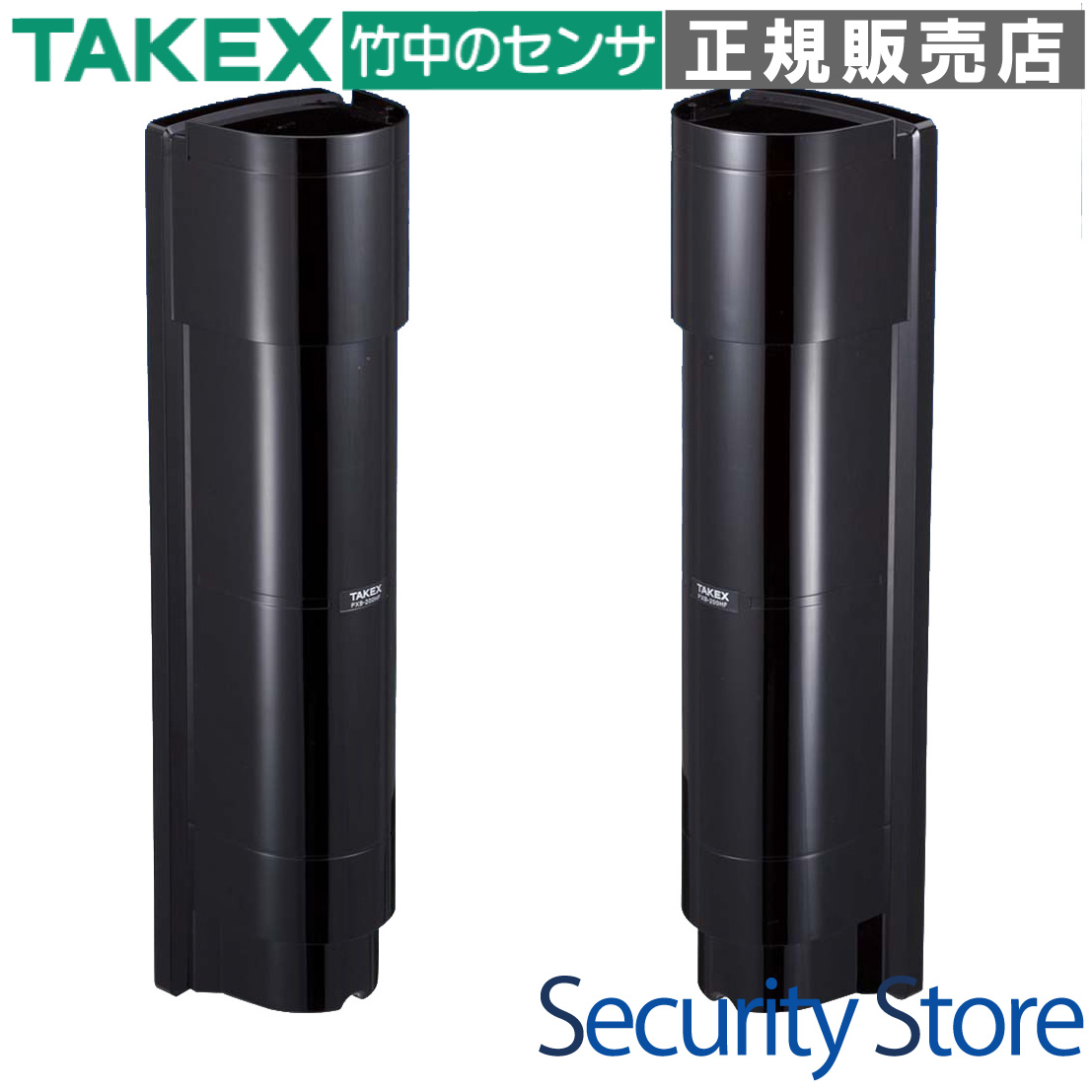

PXB-100SW 低消費電流型赤外線センサー (屋外100m用) 近赤外線ビーム遮断方式(4段ビーム対向型)

屋外100mの長距離警戒を維持しながら、徹底した低消費電流化を実現した対向型赤外線センサーです。4段ハイパワービームと二重変調方式により、誤報を極限まで抑えた高信頼の屋外警戒システムを構築できます。

型番： PXB-100SW
検知方式： 近赤外線ビーム遮断方式（4段ビーム対向型）
警戒距離： 屋外100m以内（屋内200m以内）
主な強み： 低消費電流（最大20mA以下）、ソーラー電源対応、耐環境性能（IP65相当）
設置環境： 工場、倉庫、駐車場、果樹園、太陽光発電所などの外周警戒

資料ダウンロード

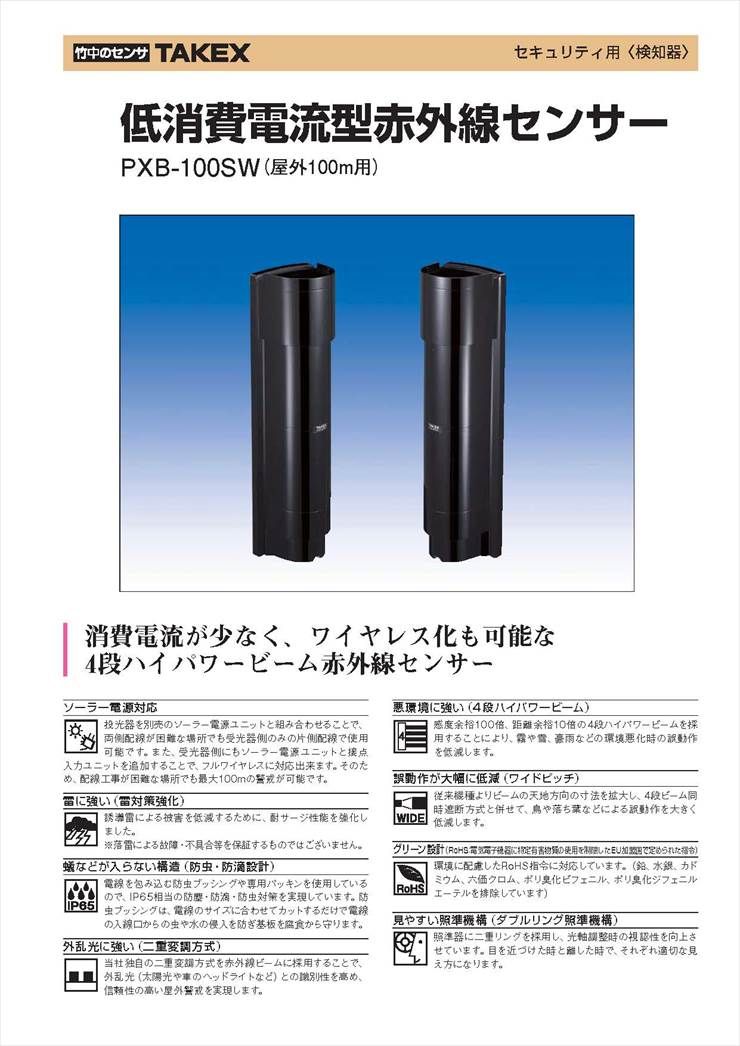

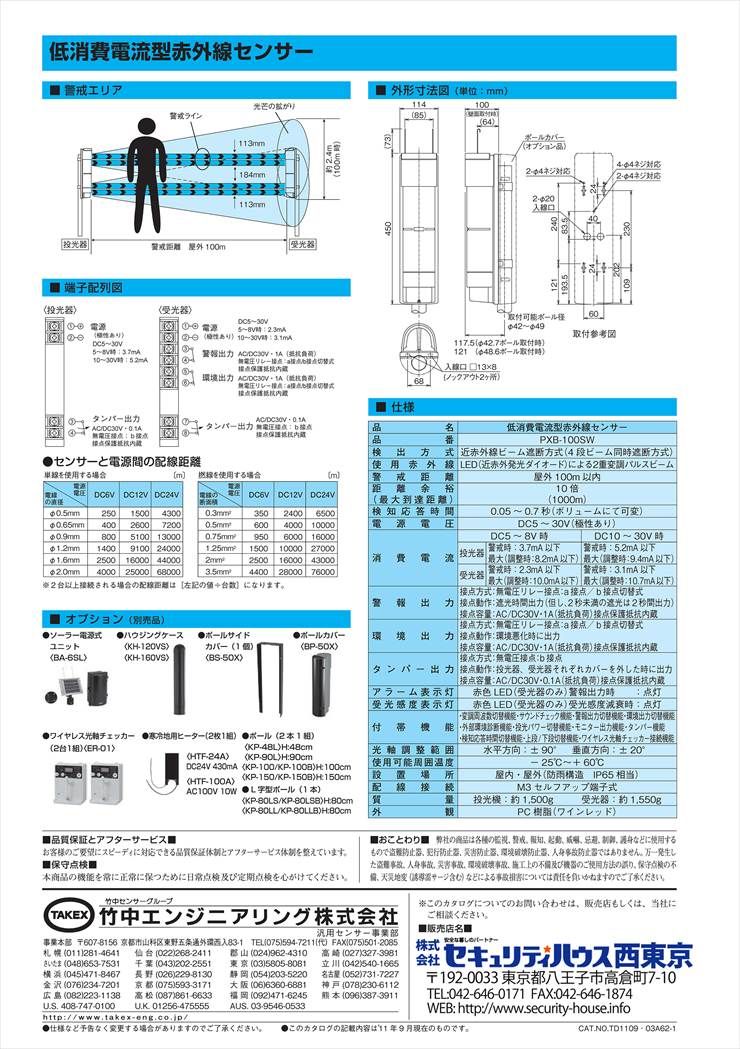

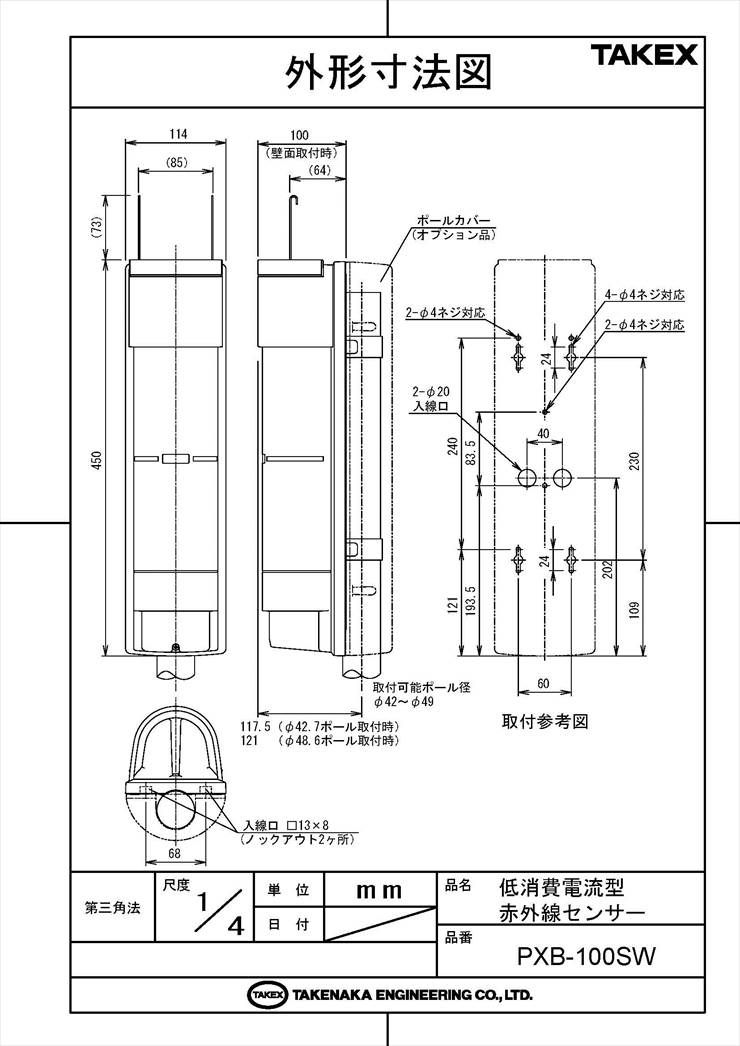

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

広大な敷地（工場・倉庫）の外周境界警戒
電源確保が困難な場所でのソーラー電源運用
鳥や落葉などの飛来物が多い環境での誤報対策
霧や雪、豪雨などの気象条件が厳しい屋外現場

導入前に確認したいポイント

警戒ライン上に樹木や障害物がないか
投光器と受光器を直線で見通せるか
壁面設置時、反射を避けるサイドクリアランスがあるか
設置高さが標準（地上80cm前後）に設定可能か

特長

ソーラー電源運用に対応する超低消費電流設計

従来の赤外線センサーと比較して、消費電流を大幅に削減することに成功しました。これにより、別売のソーラー式電源ユニットとの組み合わせが可能となり、AC100V電源の引き回しが困難な長距離の境界線や、山間部などの未電化エリアでもフルワイヤレスでの運用が容易になります。

4段ハイパワービームと二重変調方式による高信頼性

上下2対、計4本の赤外線ビームを同時に遮断したときのみ検知する「4段ビーム同時遮断方式」を採用。鳥や落ち葉による瞬時の遮断では発報せず、侵入者のみを確実に捉えます。また、当社独自の「二重変調方式」により、強力な太陽光や車のヘッドライトといった外乱光による誤動作を極限まで低減します。

過酷な屋外環境に耐えるIP65相当の防塵・防滴・防虫設計

電線の入線口を隙間なく塞ぐ「防虫ブッシング」や、内部基板を密閉する専用パッキンを採用。蟻や小さな虫の侵入を防ぎ、基板の腐食やショートのリスクを回避します。さらに、耐サージ性能を強化しており、誘導雷による被害を低減する雷対策が施されています。

    選定時に評価したい強み
    感度余裕100倍： 濃霧や豪雪などの視界不良時でも、安定した検知性能を維持します。
ワイドピッチ構造： ビームの天地方向の寸法を拡大し、鳥などの小動物による誤報を物理的に抑制します。
ダブルリング照準機構： 調整用ファインダーの見やすさを向上させ、100m先の光軸調整も迅速かつ正確に行えます。
施工性の向上： 新型ポール金具により、高所での背中合わせ取付がより容易になりました。



施工・設置ガイド

本機は投光器（TX）と受光器（RX）を対向させて設置します。安定した動作のために以下の条件を推奨します。

確認項目	この製品での考え方
設置高さ	地上からセンサー中心まで約80cmを推奨します。
光芒の広がり	100m地点で直径約2.4mの広がりを持つため、壁からの反射（回り込み）に注意が必要です。
光軸調整範囲	水平方向：±90°、垂直方向：±20°。傾斜地や屈曲した境界にも対応可能です。
検知応答時間	0.05秒?0.7秒で調整可能。通常は人間の歩行に合わせ0.3秒以上に設定します。

製品仕様

項目	内容
品名	低消費電流型赤外線センサー
品番	ＰＸＢ?１００ＳＷ
検出方式	近赤外線ビーム遮断方式（４段ビーム対向型）〔二重変調方式〕
警戒距離	屋外１００ｍ以内
距離余裕（最大到達距離）	１０倍（１０００ｍ）
検知応答時間	０．０５秒?０．７秒（ボリュームにて可変）
電源電圧	ＤＣ５?３０Ｖ（極性あり）
消費電流	ＤＣ５?８Ｖ時投光器：警戒時：３．７ｍＡ以下、最大（調整時：８．２ｍＡ以下）受光器：警戒時：２．３ｍＡ以下、最大（調整時：１０．０ｍＡ以下）ＤＣ１０?３０Ｖ時投光器：警戒時：５．２ｍＡ以下、最大（調整時：９．４ｍＡ以下）受光器：警戒時：５．２ｍＡ以下、最大（調整時：１０．７ｍＡ以下）
警報出力	接点方式：無電圧リレー接点：ａ接点／ｂ接点切替式接点動作：遮光時間出力（ただし、２秒未満の遮光は２秒間出力）接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ以下（抵抗負荷）接点保護抵抗内蔵
環境出力	接点方式：無電圧リレー接点：ａ接点／ｂ接点切替式接点動作：環境悪化時に出力接点容量：ＡＣ／ＤＣ３０Ｖ・０．２５Ａ以下（抵抗負荷）接点保護抵抗内蔵
タンパー出力	接点方式：無電圧接点：ｂ接点接点動作：投光器、受光器それぞれカバーを外した時に出力接点容量：ＡＣ／ＤＣ３０Ｖ・０．１Ａ以下（抵抗負荷）接点保護抵抗内蔵
アラーム表示灯	赤色ＬＥＤ（受光器のみ）警報出力時：点灯
受光感度表示灯	赤色ＬＥＤ（受光器のみ）受光感度減衰時：点灯
付帯機能	変調周波数切替機能・サウンドチェック機能・警報出力切替機能・環境出力切替機能・外部環境診断機能・投光パワー切替機能・モニター出力機能・タンパー機能・検知応答時間切替機能・上段／下段切替機能・ワイヤレス光軸チェッカー接続機能
光軸調整範囲	水平方向：±９０°　垂直方向：±２０°
使用可能周囲温度	?２５℃?＋６０℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造ＩＰ６５相当）
配線接続	Ｍ３セルフアップ端子式
質量	投光機：約１，５００ｇ　受光器：約１，５５０ｇ
外観	樹脂（ワインレッド）

FAQ

Q：4段ビームにするメリットは何ですか？ A：4本のビームを同時に遮断しないと発報しないため、鳥や落ち葉、小動物が1?2本のビームを横切った際の誤報を劇的に減らすことができます。

Q：ソーラー電源でも運用できますか？ A：はい、本機は低消費電流設計のため、別売のソーラー電源ユニットと組み合わせることで電源配線が困難な場所でも運用可能です。

Q：霧や激しい雨の日でも動作しますか？ A：感度余裕100倍、距離余裕10倍のハイパワービームを採用しており、視界不良時でも安定して検知可能です。

Q：複数のセンサーを近くに並べて設置すると干渉しませんか？ A：4チャンネルの変調周波数切替機能を搭載しているため、チャンネルを分けることで隣接設置時の干渉を防げます。

Q：光軸調整を正確に行う方法はありますか？ A：見やすいダブルリング照準器に加え、受光器のサウンドチェック機能（音で確認）やテスターを用いた電圧測定（モニター出力）で追い込むことができます。

Q：雷による故障が心配です。対策はありますか？ A：本機は耐サージ性能を強化した雷対策設計になっています（ただし、至近距離の落雷による損傷をすべて防ぐものではありません）。

Q：検知応答時間の調整はどのような時に必要ですか？ A：素早く走り抜ける侵入者を検知したい場合は短く（0.05秒）、大きな鳥や落ち葉の影響をより避けたい場合は長く（0.3?0.7秒）調整します。

Q：壁沿いに設置する際に注意することは？ A：赤外線ビームは広がる性質があるため、壁に近すぎると壁面反射による「回り込み」で検知できなくなることがあります。壁から約1m以上の距離を確保することを推奨します。

Q：受光感度が下がった時に知らせる機能はありますか？ A：はい、霧などで受光レベルが一定以下になると「環境出力」から信号を出すことができ、管理者にメンテナンスの必要性を通知できます。

Q：屋外設置時の虫の侵入が心配です。 A：IP65相当の防塵・防滴構造に加え、専用の防虫ブッシングを採用しているため、虫や水の侵入による基板腐食を強力に防ぎます。
