TAKEX ガラス破壊センサー超音波集音方式屋内用防犯機器

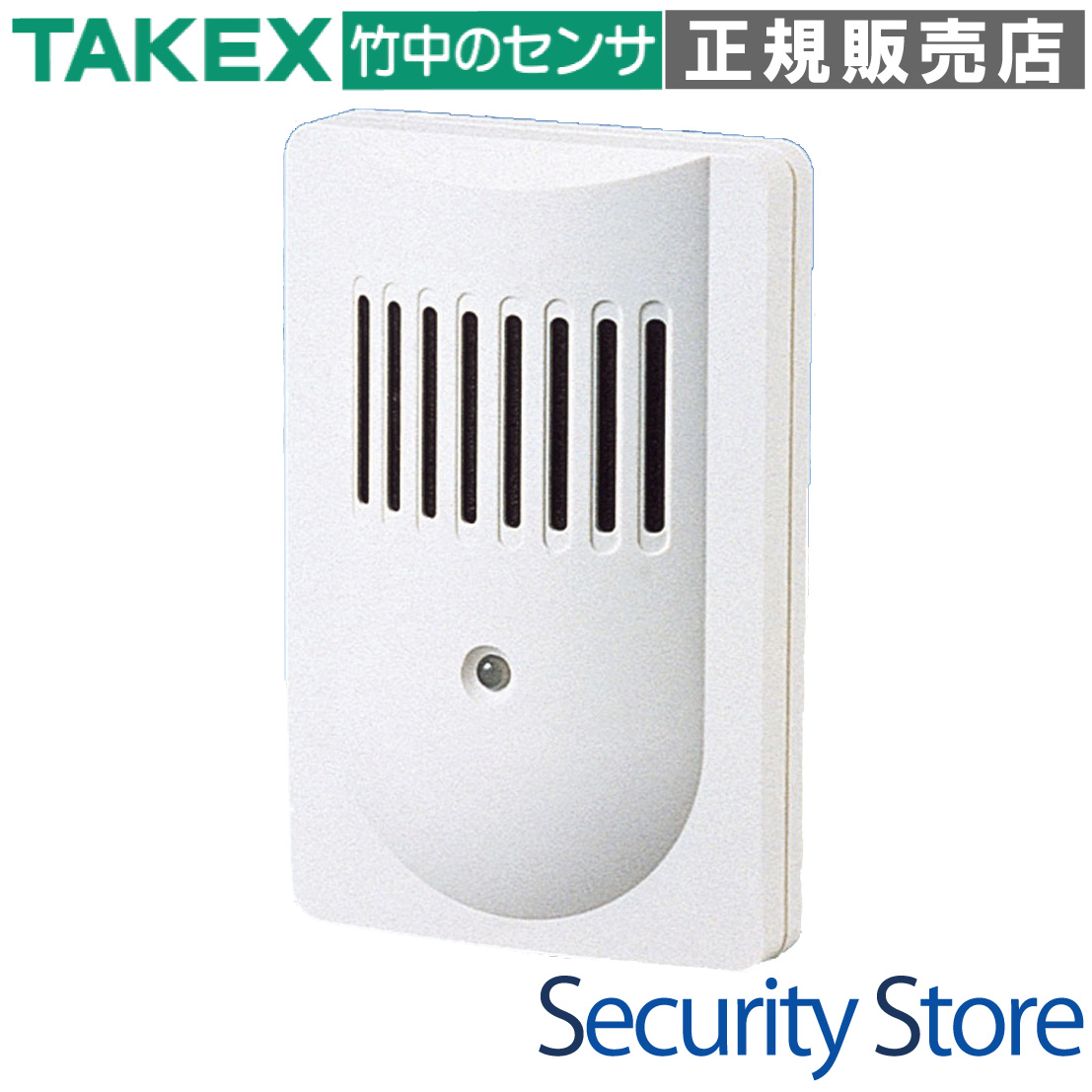

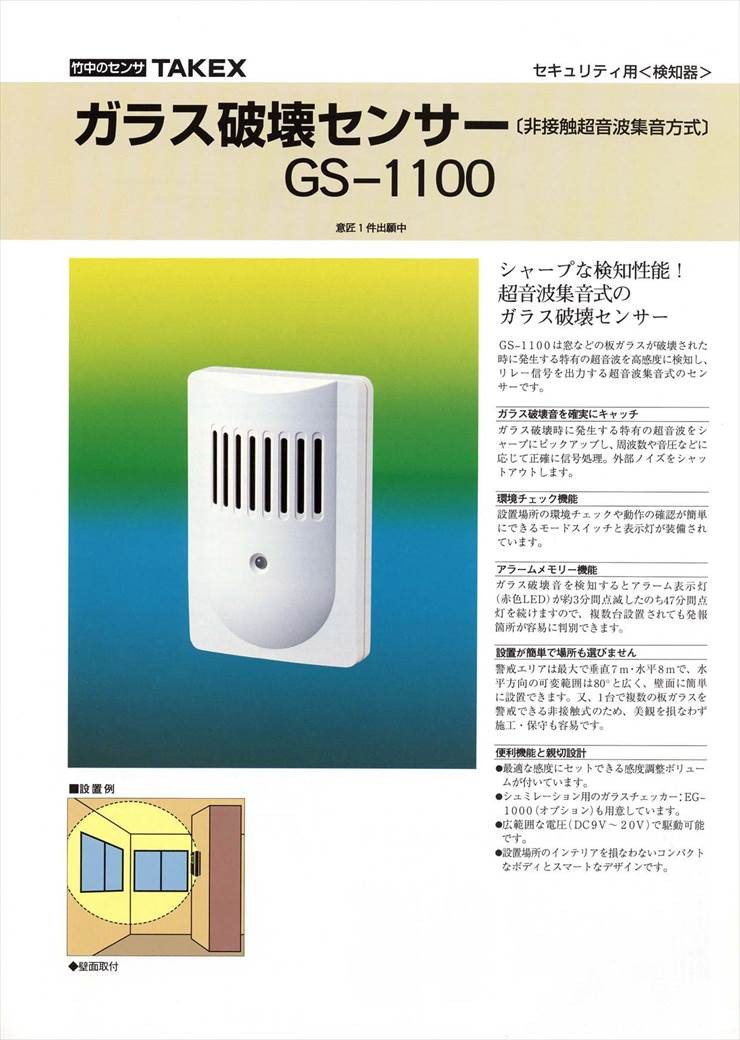

GS-1100 ガラス破壊センサー非接触超音波集音方式

GS-1100は、窓などの板ガラスが破壊された際に発生する特有の超音波を高感度に検知する非接触型センサーです。シャープな検知性能により外部ノイズを排除し、無人警戒時の確実なセキュリティを実現します。

型番： GS-1100
製品名： ガラス破壊センサー非接触超音波集音方式
検知方式： 受動タイプ超音波集音方式
主な用途： オフィス、店舗、住宅の窓ガラス・ショーケースの破壊検知
設置場所： 屋内壁面（非防水）
電源電圧： DC9V〜30V（無極性）

資料ダウンロード

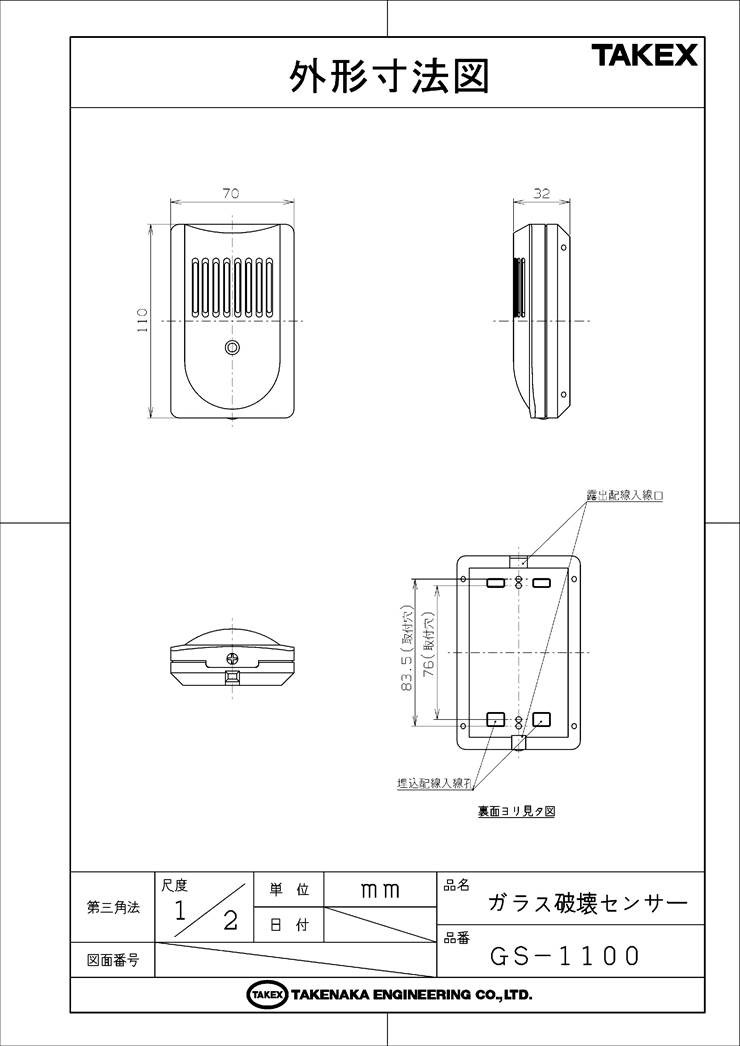

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗や事務所の窓ガラス防犯
貴金属店などのショーケース監視
非接触での複数枚ガラスの同時警戒
美観を重視する施設のセキュリティ

導入前に確認したいポイント

屋内壁面への設置（防水性なし）
20cm角以上の板ガラスが対象
無人警戒専用（在室時の使用不可）
周囲の騒音レベルと設置位置の選定

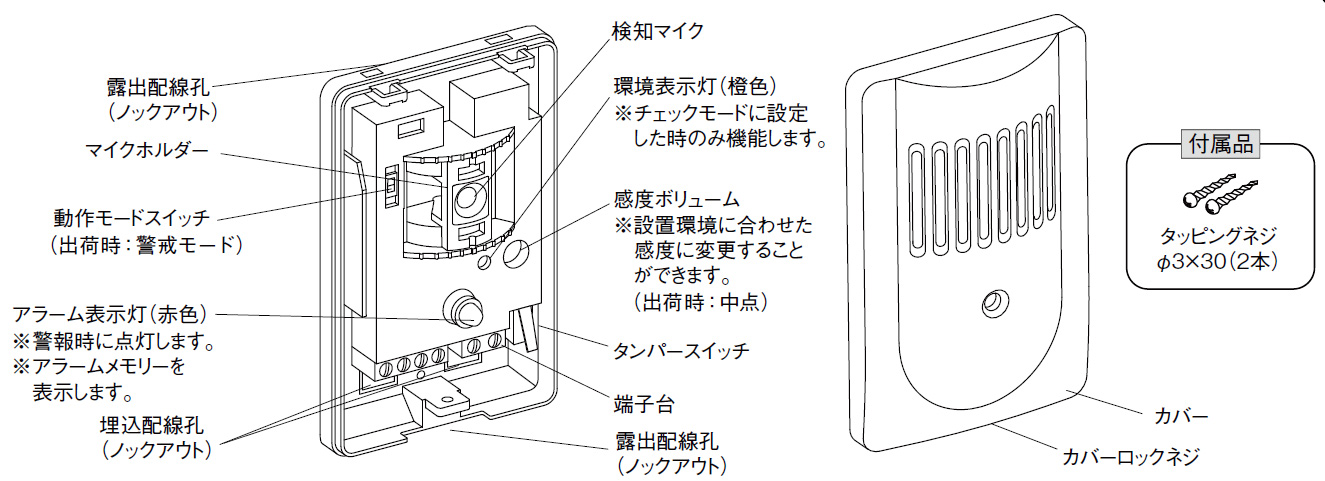

特長

ガラス破壊音を確実に捉える高精度検知

圧電素子を用いた高感度集音マイクロフォンを採用。ガラス破壊時に発生する特有の超音波周波数と音圧をシャープにピックアップし、高度な信号処理により風切り音や会話などの一般環境ノイズをシャットアウトします。

設置環境を可視化する環境チェック機能

モードスイッチと橙色LEDの環境表示灯を搭載しています。チェックモードに切り替えることで、設置場所の周囲騒音レベルをリアルタイムで確認でき、安定した運用のための最適な設置場所選定をサポートします。

1台で広範囲をカバーする優れた警戒エリア

警戒エリアは垂直8m、水平7m（上下左右拡がり幅）と広く、さらに可変範囲も±40°と柔軟に調整可能です。壁面に設置するだけで、1台で複数の板ガラスを効率的に監視することができ、導入コストの低減に寄与します。

発報箇所を迅速に特定するアラームメモリー

検知時にアラーム表示灯（赤色LED）が3分間点滅し、その後47分間点灯を維持するメモリー機能を備えています。広いフロアに複数台設置されている場合でも、どの場所で異常が発生したかを一目で判別可能です。

現場状況に合わせた細かな感度調整

本体内部に感度調整ボリュームを装備。設置場所の広さやガラスの厚み、環境ノイズの状況に合わせて最適な検知感度にセットできます。また、オプションのガラスチェッカー（EG-2000）を使用することで、より正確な動作シミュレーションが可能です。

施工を容易にする広範囲電圧・無極性設計

DC9V〜30Vという広い電圧範囲で駆動可能です。さらに電源入力には極性がないため、現場での配線ミスを未然に防ぎ、施工効率を大幅に向上させます。

美観を損なわない非接触・受動タイプ

ガラスに直接貼り付ける必要がない非接触式のため、施工後の外観を損なわず、保守点検も容易です。また、自ら超音波を放射しない受動タイプのため、同一空間内に複数台設置しても相互干渉が起こりません。

不正な開口を検知するタンパー機能

本体カバーの取り外しを検知するタンパースイッチを内蔵しています。警報出力とは独立した接点として処理でき、物理的ないたずらや不正な工作に対する高い防御性能を誇ります。

    選定時に評価したい強み
    高精度： 特定の破壊音のみをフィルタリングする高度な解析アルゴリズム
効率性： 非接触で広範囲をカバー、複数枚のガラスを同時警戒可能
信頼性： 相互干渉のない受動方式と、環境レベル確認機能による誤報低減
利便性： 電源無極性対応と、発報箇所がわかるメモリー機能の搭載



施工・設置ガイド

確実な検知性能を維持するため、振動の少ない堅固な壁面を選択してください。設置後は必ず「環境チェックモード」で周囲のノイズレベルを確認し、適切な感度設定を行ってください。

確認項目	この製品での考え方
対応ガラスサイズ	1辺20cm、面積400平方cm以上の板ガラスに対応
設置高さ	警戒エリア（垂直8m・水平7m）が対象ガラスを網羅する位置に設置
配線極性	無極性のため、DC電源のプラス・マイナスを問わず接続可能
メンテナンス	アラームメモリー機能による履歴確認と、定期的なテストモードでの動作確認を推奨

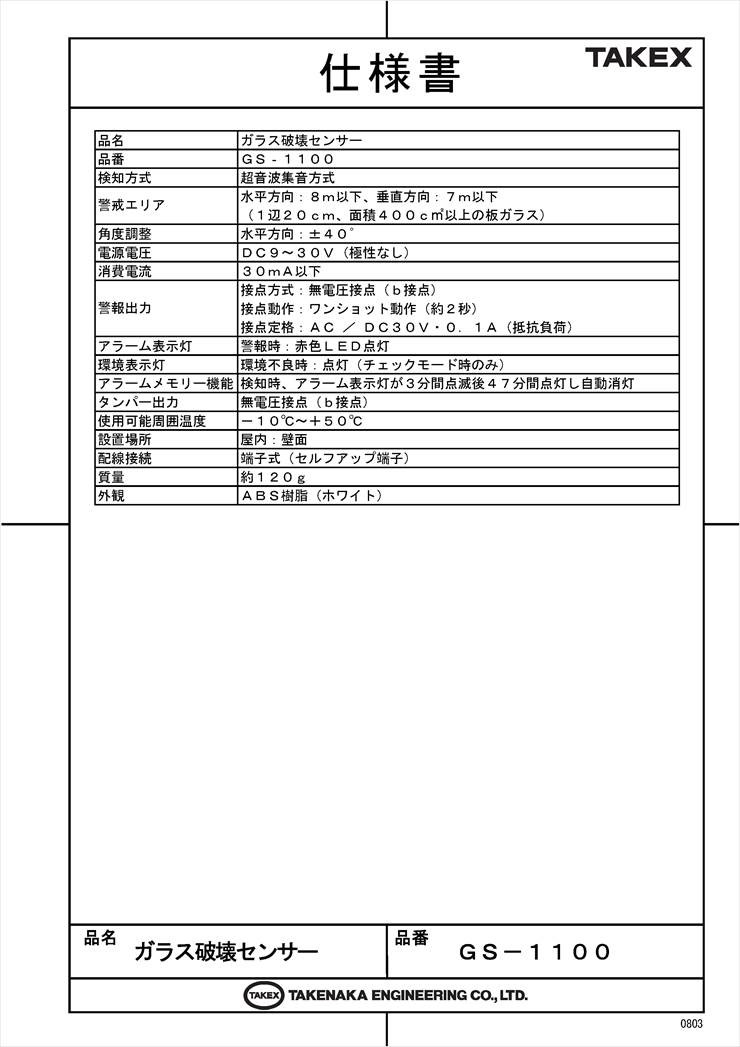

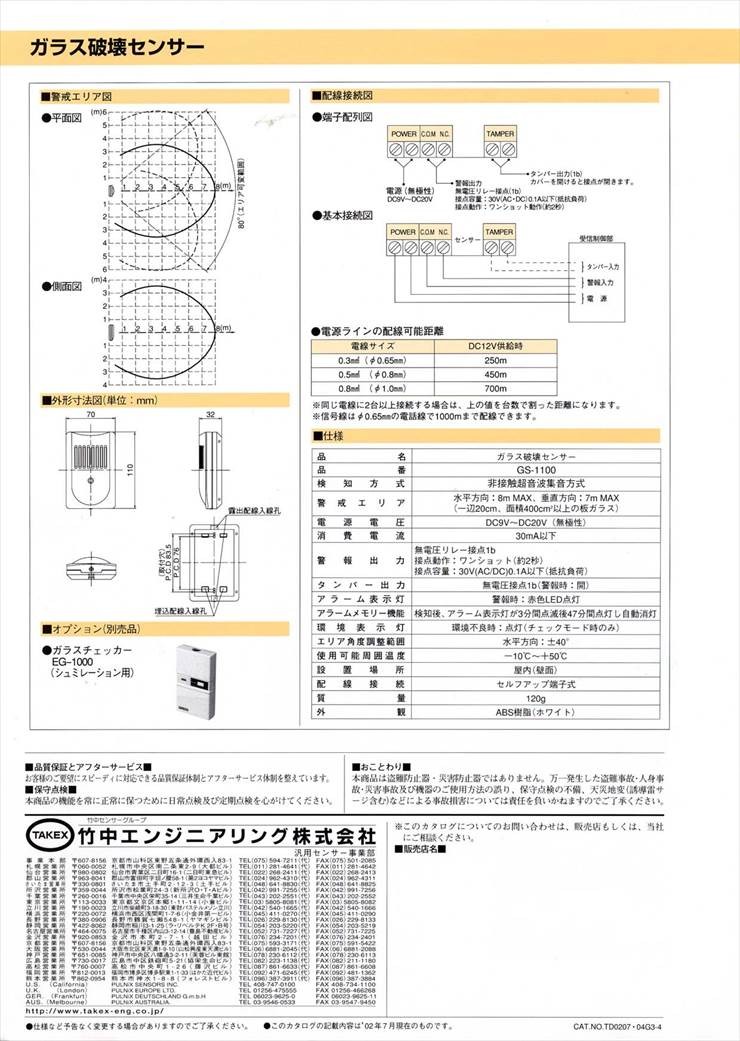

製品仕様

項目	内容
品名	ガラス破壊センサー
品番	ＧＳ－１１００
検出方式	超音波集音方式
警戒エリア	垂直方向８ｍ・上下左右拡がり幅方向７ｍ（１辺２０ｃｍ・面積４００ｃ㎡以上の板ガラス破壊時）
エリア調整範囲	左右方向：±４０°
電源電圧	ＤＣ９〜３０Ｖ（極性なし）
消費電流	３０ｍＡ以下
警報出力	接点方式：無電圧接点（ｂ接点）接点動作：ワンショット動作（約２秒）接点定格：ＡＣ／ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
アラーム表示灯	赤色ＬＥＤ　警報時：点灯
環境表示灯	橙色ＬＥＤ　環境不良時：点灯（チェックモード時のみ）
アラームメモリー機能	検知時、アラーム表示灯が３分間点滅後４７分間点灯し自動消灯
タンパー出力	無電圧接点（ｂ接点）
使用可能周囲温度	－１０℃〜＋５０℃（結露なきこと）
設置場所	屋内：壁面
配線接続	端子式（セルフアップ端子）
質量	約１２０ｇ
外観	樹脂

FAQ

Q：1台で何枚までのガラスを警戒できますか？ A：枚数に制限はありません。警戒エリア内（垂直8m・水平7m）に含まれるガラスであれば、1台で同時に警戒することが可能です。

Q：どのようなガラスでも検知できますか？ A：1辺20cm、面積400平方cm以上の板ガラスが対象です。強化ガラスや合わせガラスなどは破壊時の音響特性が異なるため、事前に実機でのテストを推奨します。

Q：誤報を防ぐための機能はありますか？ A：はい。高度なフィルタリング回路で破壊音以外の生活音を排除するほか、環境チェックモードにより設置場所の騒音レベルをLEDで事前に確認できます。

Q：アラームメモリー機能のメリットは何ですか？ A：複数のセンサーを設置している場合、どのセンサーが検知したかを事後（点滅・点灯期間中）に確認できるため、現場調査がスムーズになります。

Q：電源のプラスとマイナスを間違えても大丈夫ですか？ A：本機は無極性設計（DC9V〜30V）となっておりますので、極性を気にせず配線いただけます。

Q：チェックモードと警戒モードの違いは何ですか？ A：警戒モードは通常の運用状態です。チェックモードは施工・調整用で、環境表示灯（橙LED）が周囲のノイズレベルに反応して点灯するようになります。

Q：複数台を同じ部屋に設置しても問題ありませんか？ A：はい。本機は音を集音するだけの受動（パッシブ）方式ですので、超音波を出すタイプと異なり、センサー同士が干渉することはありません。

Q：屋外や浴室に設置できますか？ A：いいえ。本機は屋内専用であり、防滴・防水構造ではありません。湿気の多い場所や水のかかる場所は避けて設置してください。

Q：タンパー出力とは何ですか？ A：本体カバーが不正に開けられた際に信号を出力する機能です。システムの無効化を狙ったいたずらを検知できます。

Q：感度調整はどのように行いますか？ A：カバー内部の感度ボリュームを回して調整します。別売のガラスチェッカー（EG-2000）で模擬破壊音を出しながら調整することをお勧めします。
