ガラス破壊センサー 圧電方式 カールコード TAKEX 竹中エンジニアリング [GS-02C]

ガラス破壊センサー 圧電方式 カールコード TAKEX 竹中エンジニアリング [GS-02C]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ガラス破壊センサー 圧電方式 屋内用

GS-02C ガラス破壊センサー 圧電方式 カールコード

ガラスの破壊振動のみを的確にキャッチ。誤報を極限まで抑え、外部制御器不要で導入できる高信頼の接触式センサー。

  • 型番： GS-02C
  • 方式： 圧電素子方式（接触検知）
  • 出力形式： 無電圧リレー接点（1b接点）
  • 主な用途： 窓ガラス、ショーウィンドウの防犯監視
  • 設置環境： 屋内ガラス面（平板、網入、模様ガラス等）
  • 電源： DC10.5V〜15V
GS-02C ガラス破壊センサー カールコード仕様

資料ダウンロード

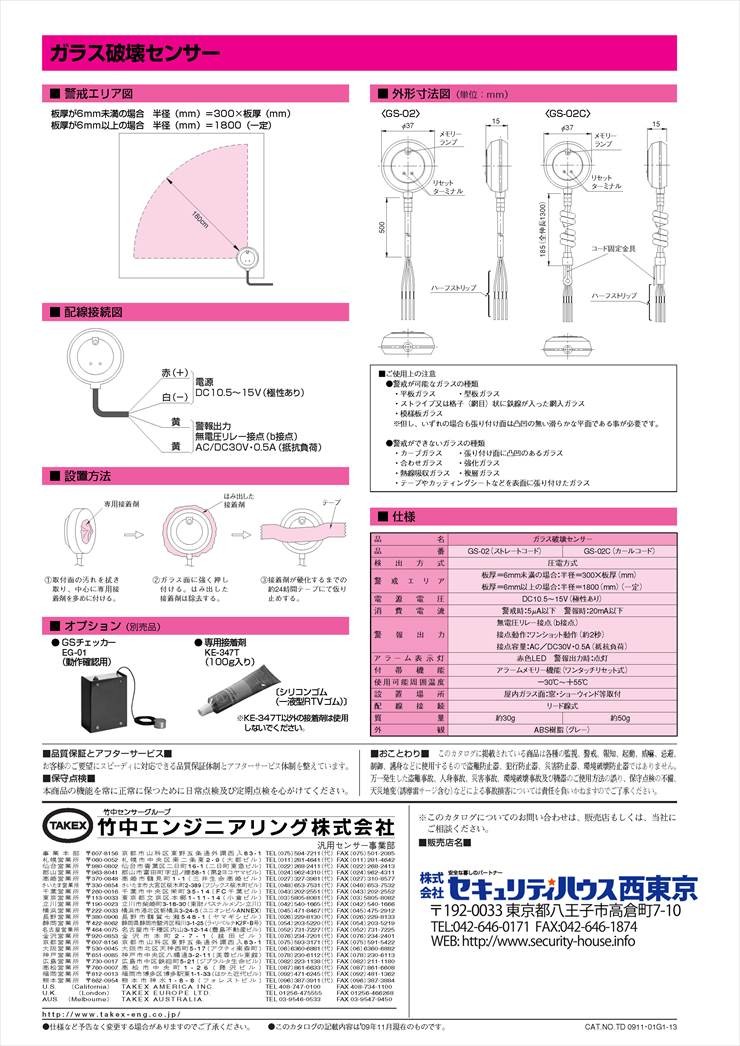

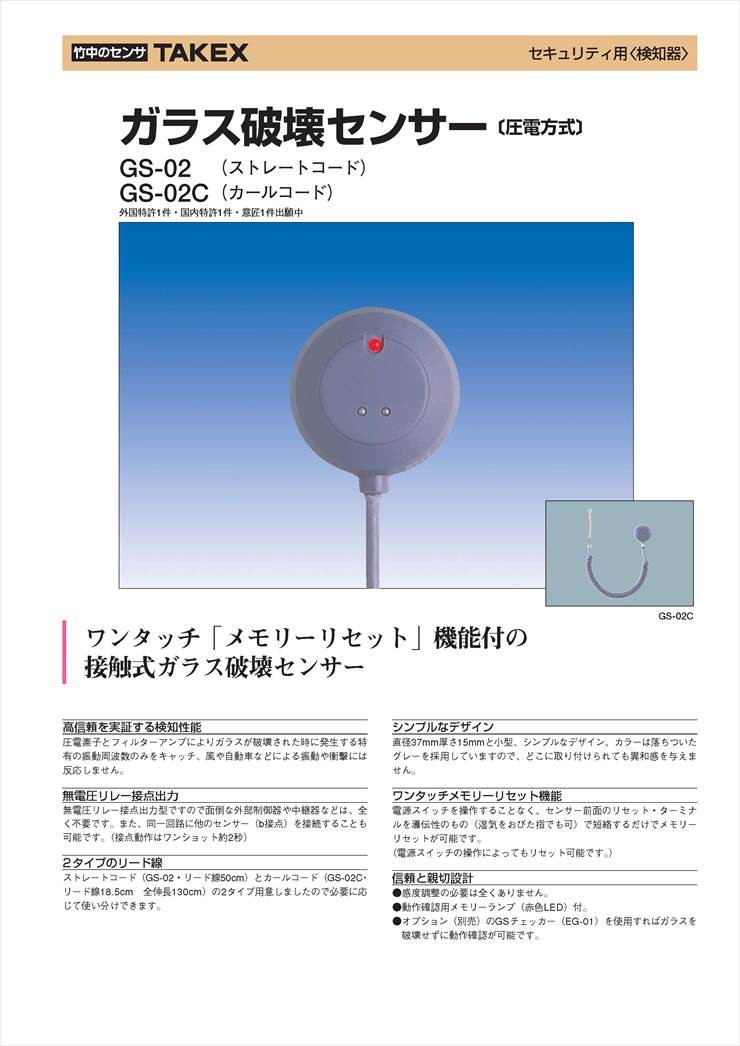

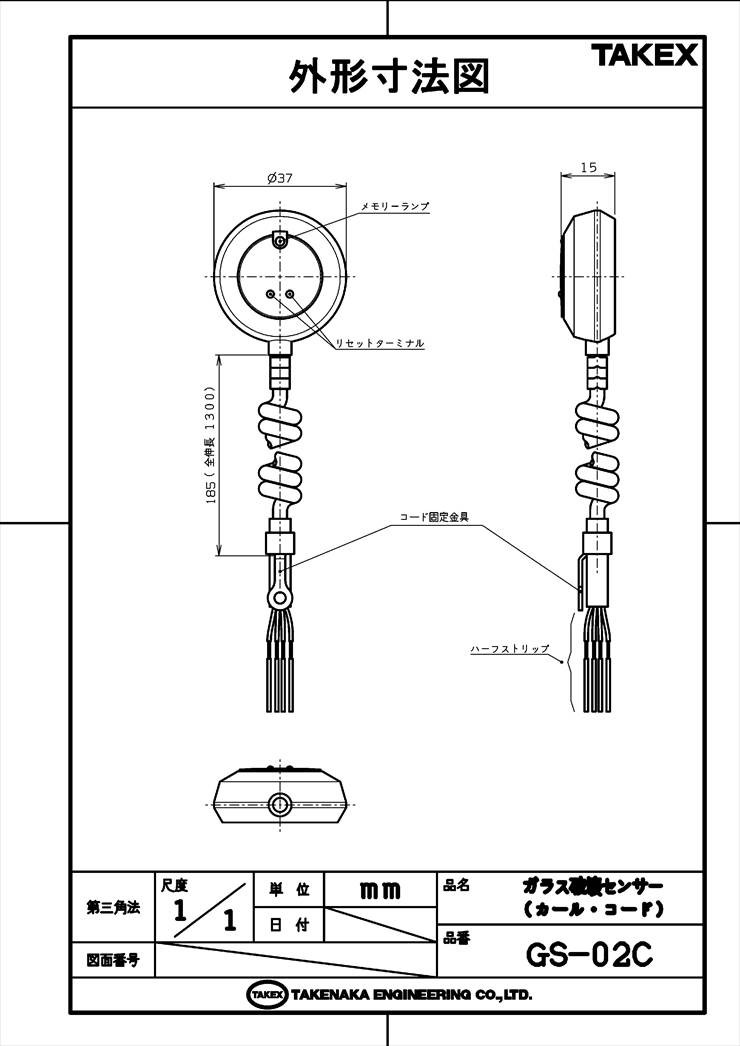

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗やオフィスの窓ガラス防犯
  • 貴金属店などのショーウィンドウ監視
  • 外部制御器なしでシステムを組む現場
  • 可動部のある窓への設置（カールコード）

導入前に確認したいポイント

  • ガラス面が平滑であること
  • 指定接着剤（KE-347T）の用意
  • 強化ガラスや合わせガラスは非対応
  • 電源DC12Vの供給が可能か

特長

高信頼を実証する精密な検知性能

圧電素子とフィルターアンプの組み合わせにより、ガラス破壊時に発生する特有の振動周波数のみをピンポイントでキャッチします。風や自動車の通過による外乱振動、あるいは人による叩き音などには反応しない設計となっており、実用上の誤報を徹底的に排除しています。

外部制御器を必要としない無電圧リレー接点出力

センサー単体で無電圧リレー接点（1b接点）を出力するため、面倒な外部制御器や中継器を介さずに警報パネルや送信機へ直接接続可能です。同一回路に他のb接点センサーを複数接続する運用にも柔軟に対応します。

施工性を高めるカールコード仕様（GS-02C）

本モデルはリード線にカールコードを採用しており、通常時18.5cmから全伸長130cmまで対応します。開閉頻度の高い窓や、配線の余長をスッキリとまとめたい設置環境において、コードのテンションを逃がしつつ確実な結線を維持します。

ワンタッチで完了するメモリーリセット機能

警報が発生したことを知らせるメモリーランプを搭載。確認後は、センサー前面のリセット・ターミナルを導電性のもので短絡させるだけで、電源を切らずにその場でリセットが可能です。もちろん、電源の再投入によるリセットにも対応しています。

目立たず調和するシンプルなデザイン

直径37mm、厚さ15mmのコンパクトな筐体設計を採用。落ち着いたグレーカラーは、どのようなインテリアやサッシの色とも馴染みやすく、セキュリティ機器特有の威圧感を与えずに設置できます。

感度調整不要の親切設計

高度なフィルター回路により、現場での煩わしい感度調整は一切不要です。正しく接着施工するだけで、板厚に応じた最適な検知能力を発揮するため、施工者による品質のバラツキを抑えることができます。

選定時に評価したい強み

  • 誤報耐性： ガラス破壊特有の周波数のみを抽出する高度な信号処理。
  • システム簡略化： 外部アンプ不要。電源と警報線のみのシンプル配線。
  • メンテナンス性： メモリーランプにより、複数設置時もどこが作動したか一目で判明。
  • 動作確認： 別売のGSチェッカーを使用すれば、ガラスを割らずにテストが可能。

施工・設置ガイド

本センサーはガラスに直接接着して振動を検知するため、施工品質が性能を左右します。以下のガイドラインを遵守してください。

確認項目 この製品での考え方・注意点
使用接着剤 「信越化学：シリコンゴム KE-347T」を必ず使用してください。両面テープ等は感度低下の原因となります。
設置位置 ガラス枠の端から50mm以上内側に配置してください。
養生期間 接着後、完全硬化まで約24時間はテープ等で仮固定し、振動を与えないでください。
非対応ガラス 合わせガラス、強化ガラス、熱線吸収ガラス、複層ガラス、フィルム貼付ガラスには使用できません。

トラブルシューティング

現象 推定原因 処置・確認事項
メモリーランプが点灯しない 電源供給不良、極性の間違い 電圧（DC10.5V以上）と赤(+)・白(-)の配線を確認してください。
破壊しても警報が出ない 接着不良、または対応外ガラス 接着剤の浮きがないか確認。複層ガラス等でないか再確認してください。
誤報が発生する 環境振動、接着の経年劣化 取付位置が振動源に近すぎないか、接着が剥がれかけていないか確認してください。
接点が開放されたまま リセット未実施 リセットターミナルを短絡するか、電源を再投入してください。

製品仕様

項目 内容
品番GS-02C（カールコード仕様）
検出方式圧電方式（接触検知）
警戒エリア板厚6mm未満：半径(mm)＝300×板厚(mm)
板厚6mm以上：半径1800mm（一定）
電源電圧DC10.5V〜15V（極性あり）
消費電流警戒時：5μA以下
警報時：20mA以下
警報出力無電圧リレー接点（b接点）
ワンショット動作（約2秒）
接点容量：AC/DC30V・0.5A（抵抗負荷）
アラーム表示灯赤色LED（警報出力時に点灯保持）
付帯機能アラームメモリー機能（ワンタッチリセット式）
使用可能周囲温度-30℃〜+55℃
設置場所屋内ガラス面（窓・ショーウィンドウなど）
配線接続リード線式（カールコード）
質量約50g
外観ABS樹脂（グレー）

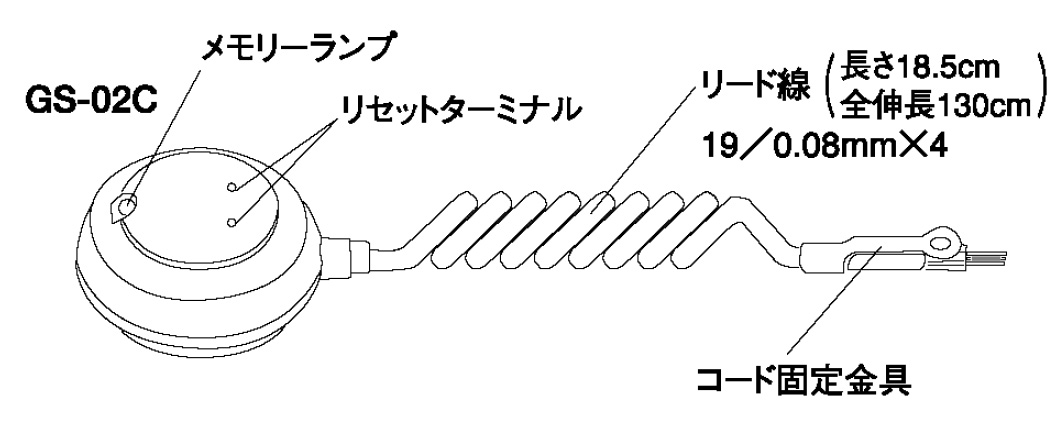

全伸長（コード）約130cm（収縮時：18.5cm）

FAQ

Q：網入りガラスにも使用できますか？ A：はい、使用可能です。ただし、貼り付け面が凸凹のない滑らかな平面である必要があります。
Q：強化ガラスや合わせガラスに使えないのはなぜですか？ A：これらのガラスは破壊時の振動特性が通常の板ガラスと異なるため、本製品のフィルターでは正確に検知できない、あるいは感度が著しく低下する恐れがあるためです。
Q：接着剤は市販の瞬間接着剤でも代用できますか？ A：代用できません。指定のシリコンゴム（KE-347T）以外を使用すると、振動の伝達が不十分になり、検知不能や誤報、脱落の原因となります。
Q：リセット方法を教えてください。 A：センサー前面にある2つのリセットターミナルをマイナスドライバー等の金属で短絡させるか、センサーへの供給電源を一度オフにすることでリセットされます。
Q：1台の電源から複数台のGS-02Cを接続できますか？ A：可能です。並列で電源を供給し、警報接点を直列（b接点の場合）に接続することで、一括監視が行えます。
Q：感度調整のボリュームはありますか？ A：本製品に感度調整ボリュームはありません。高度な信号処理により、最適な状態で固定されています。
Q：検知エリアの「半径1800mm」とは、ガラスの端までカバーできますか？ A：センサー設置位置から半径1.8m以内であれば検知可能です。大型のガラスでこれを超える場合は、複数台の設置を検討してください。
Q：結露する窓でも使えますか？ A：使用可能ですが、コードを伝って水分が内部に入らないよう、コードを一度下に垂らす「水切り」を作って施工してください。
Q：一度剥がしたセンサーを再利用できますか？ A：再利用は推奨しません。剥離時の衝撃で内部の圧電素子が損傷している可能性があるため、新品への交換を強く推奨します。
Q：動作確認はどのように行えばよいですか？ A：別売の「GSチェッカー（EG-04）」をガラス面に当てることで、実際にガラスを割ることなくテスト信号を送ることが可能です。
