ガラス破壊センサー TAKEX 竹中エンジニアリング [GS-2000]

Q: 人がいる部屋で使用しても問題ありませんか？

本製品は無人警戒専用です。生活ノイズが誤作動の原因となるため、無人状態での運用を前提としてください。

Q: カーテンやブラインドがあっても検知できますか？

超音波は布や遮蔽物で遮断されます。必ず窓とカーテンの間の隙間に設置してください。

Q: 1つの空間に複数台設置しても干渉しませんか？

受動型センサーのため、複数台設置しても相互干渉の心配はありません。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）ガラス破壊センサー超音波集音方式無人警戒専用

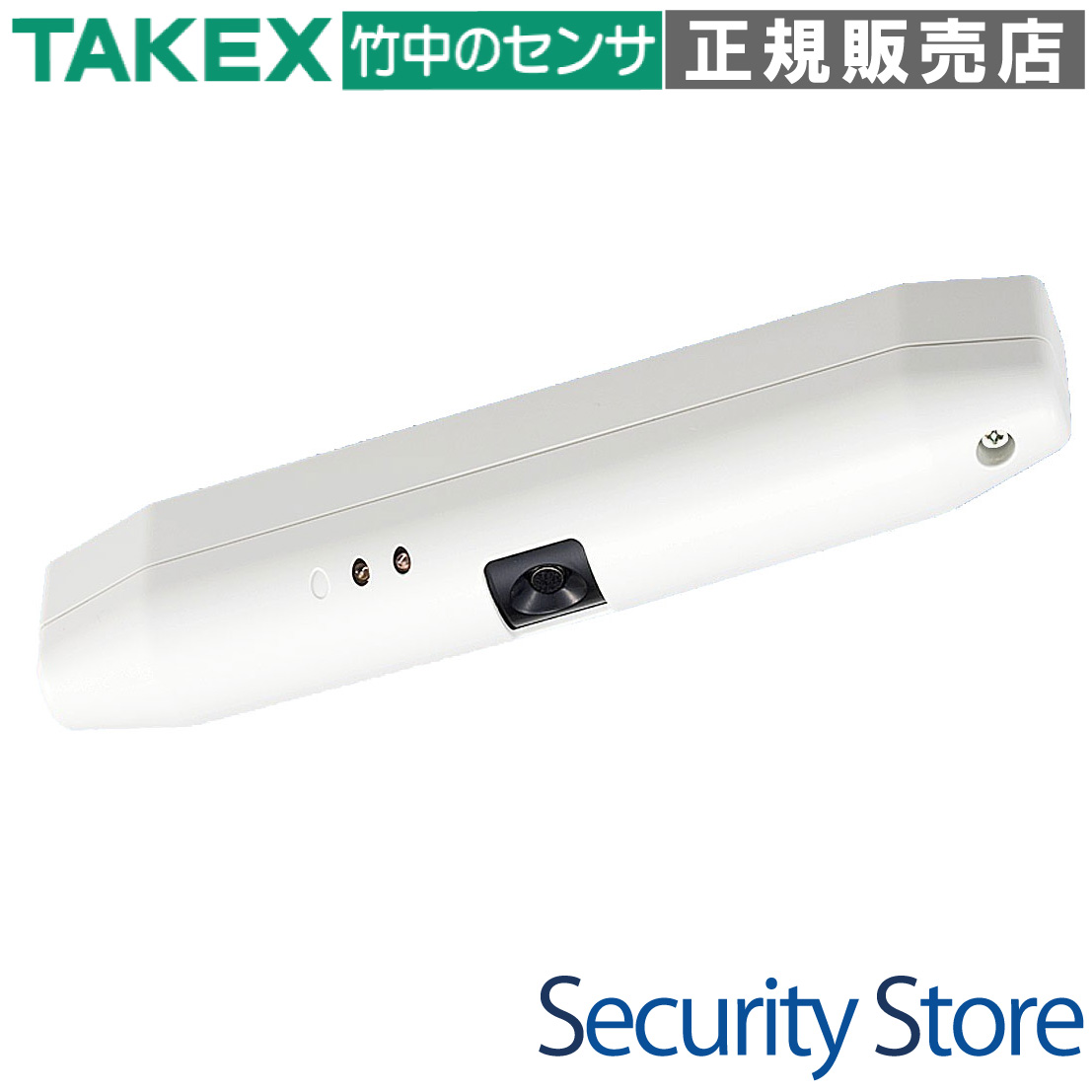

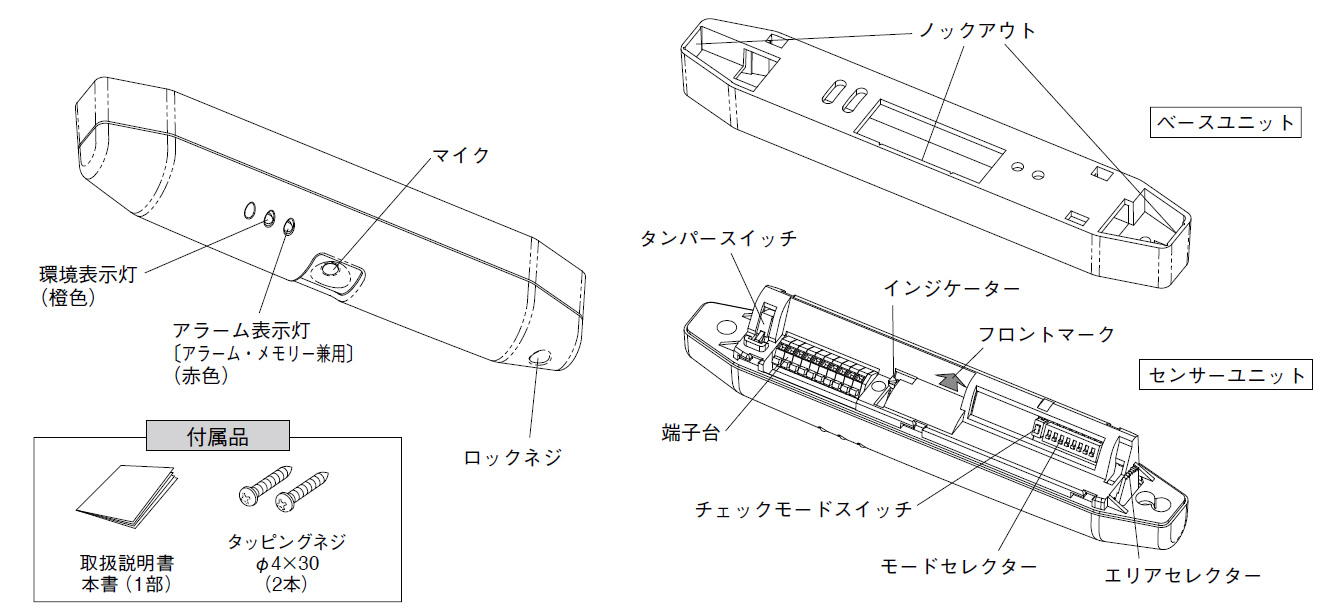

GS-2000 ガラス破壊センサー

ガラス破壊時の特有な音響エネルギーを逃さずキャッチ。2つの超音波帯域を同時監視することで、環境ノイズと破壊音を極めて高い精度で識別する高信頼なセキュリティセンサーです。

型番： GS-2000
検出方式： 超音波集音方式（2周波数帯域同時監視）
警戒エリア： 垂直方向最長8m / 水平方向最大7m
主な用途： オフィス・店舗の窓面、ショーケース、貴金属店の防犯監視
電源電圧： DC9V〜28V（極性なし・広範囲対応）
施工性： スクリューレス端子・ベース分離構造

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

夜間無人になるオフィスや店舗の窓警戒
複数の板ガラスが並ぶショーウィンドーの監視
重要書類や高価な商品を保管する部屋の入口
カーテンやブラインドがあり、空間が狭い窓際

導入前に確認したいポイント

無人警戒専用です（有人環境のノイズに注意）
センサーからガラス面が直接見通せること
加湿器や換気扇等の超音波源から3m以上離す
特殊な合わせガラスやフィルム貼付時は要テスト

特長

2種類超音波帯域検出による高精度識別

ガラスが破壊される際に発生する固有の音響エネルギーを、2つの異なる超音波帯域で同時に監視します。生活環境下で発生する一般的な騒音や金属音と、実際の破壊音をシャープに識別し、誤報を最小限に抑えながら確実な捕捉を実現します。

非接触式で美観を損なわない設置

警戒エリアが垂直方向最長8m・水平方向最大7mと広く、天井面に設置することで1台で複数の板ガラスをカバーできます。ガラスに直接センサーを貼る必要がないため、施設の意匠や美観を損なわず、施工後のメンテナンスも容易です。

スリムな筐体による狭小スペース対応

本体はスリムな形状に設計されており、窓とカーテン、あるいはブラインドの間のわずかな隙間にも設置が可能です。超音波が遮断されやすい遮蔽物の内側へスマートに収めることができます。

アラームメモリー機能による発報箇所の特定

複数のセンサーを設置している場合でも、どのセンサーが検知したかをひと目で判別できる「メモリー表示」を搭載。警報後、赤色LEDが3分間点滅、その後47分間点灯し、現場に駆けつけた際の確認作業を強力にサポートします。

設置環境を最適化する環境チェック機能

設置場所の超音波ノイズ状態をリアルタイムで監視できるモードスイッチを装備。橙色の環境表示灯によって、現場の環境がセンサーの運用に適しているかを施工時に即座に判断できます。

スクリューレス端子による配線工数の削減

配線接続部にはスクリューレス端子を採用。ネジ締め作業が不要なため、高所での結線作業効率が飛躍的に向上します。また、予備端子を活用することで、中継配線もスムーズに行えます。

4段階の感度調整とノイズ軽減設定

現場の広さやガラスまでの距離に合わせて、内部のDIPスイッチで4段階の感度切り替えが可能です。さらに、定常的なノイズが存在する環境向けに「ノイズ軽減モード」も備えており、多様な設置環境に対応します。

自己診断機能とタンパー出力による高信頼性

内部回路や受音素子の故障を常時監視しており、異常時にはLED点灯と警報出力でお知らせします。また、ベースからのユニット外れを検知するタンパー機能も搭載し、システムへのいたずらや不具合を確実に防止します。

    選定時に評価したい強み
    誤報対策： 2周波数帯域の同時監視回路による高いノイズ識別能力
相互干渉なし： 受動型（パッシブ）のため同一空間に複数台設置が可能
メンテナンス性： 自己診断機能により「沈黙の故障」を未然に防止
施工品質： エリアセレクターで最大30度の指向性調整が可能



施工・設置ガイド

超音波集音方式の特性を活かすため、以下の条件を守って設置してください。

確認項目	この製品での考え方
設置距離	ガラス面から2m以内の距離に設置することを強く推奨します。
遮蔽物	超音波は遮蔽物で遮断されます。窓とカーテンの間に設置してください。
ノイズ源	エアコン、換気扇、電話ベル、コピー機からは3m以上離してください。
エリア調整	エリアセレクターにより、最大30度（5度ピッチ）まで集音軸を傾けられます。

製品仕様

項目	内容
品名	ガラス破壊センサー
品番	ＧＳ－２０００
検出方式	超音波集音方式
警戒エリア	距離方向：８ｍ拡がり方向：７ｍ
エリア調整範囲	垂直方向：３０°（５°ピッチ）水平方向：±４°（ベース取付穴にて）
電源電圧	ＤＣ９〜２８Ｖ（極性なし）
消費電流	２５ｍＡ以下
警報出力	接点方式：無電圧半導体接点（ａ接点／ｂ接点切替式）接点動作：ワンショット動作（約２秒）接点定格：ＤＣ３０Ｖ（ＡＣ２４Ｖ）・０．２５Ａ（抵抗負荷）（接点保護抵抗内蔵３．３Ω）
タンパー出力	接点方式：無電圧接点（ｂ接点）接点動作：センサーユニット外れ時…連続出力（センサーユニット取り付けまで）接点定格：ＤＣ３０Ｖ・０．１Ａ（抵抗負荷）
アラーム表示灯	赤色ＬＥＤチェックモード時：点滅（約２秒おき）警報時：点灯（約２秒）メモリー動作時：３分点滅、４７分点灯後オートリセット異常警報動作時：点灯（連続）
環境表示灯	橙色ＬＥＤ環境異常時：点灯（チェックモード時）感度確認時：点灯（チェックモード時）
付帯機能	チェックモード機能、ノイズ軽減設定機能、自己診断機能、タンパー機能
使用可能周囲温度	－１０℃〜＋５０℃（結露なきこと）
設置場所	屋内：天井面・壁面
質量	約１２０ｇ
外観	樹脂（ホワイト）

FAQ

Q：人がいる部屋で使用しても問題ありませんか？ A：本製品は「無人警戒専用」です。超音波洗浄機や加湿器、あるいは金属音などの生活ノイズが誤作動の原因となるため、無人状態での運用を前提としてください。

Q：カーテンやブラインドがあっても検知できますか？ A：超音波は布や遮蔽物で遮断されるため、カーテンの外側に設置するとガラス破壊音を検知できません。必ず窓とカーテンの間の隙間に設置してください。

Q：1つの空間に複数台設置しても干渉しませんか？ A：本製品は受動型（パッシブ）センサーであり、自ら超音波を発信しないため、複数台設置しても相互干渉の心配はありません。

Q：ガラスに直接貼り付ける必要はありますか？ A：いいえ、非接触式ですので、天井や壁面に設置して離れた位置から監視します。美観を損なわず、1台で複数のガラスをカバー可能です。

Q：防犯フィルムを貼ったガラスでも検知しますか？ A：フィルム貼付ガラスや合わせガラスは破壊時の音響特性が通常と異なる場合があります。設置時に必ずオプションのガラスチェッカー（EG-2000）等を用いて動作確認を行ってください。

Q：電源のプラスマイナスを間違えて接続したら故障しますか？ A：本製品は無極性（極性なし）設計ですので、DC9V〜28Vの範囲内であれば極性を気にせず接続いただけます。

Q：どのセンサーが反応したか後から分かりますか？ A：アラームメモリー機能を搭載しています。発報したセンサーは赤色LEDが点滅・点灯し続けるため、複数設置していても発報箇所を容易に特定できます。

Q：配線作業を短縮できる機能はありますか？ A：スクリューレス端子を採用しており、電線を差し込むだけで結線が完了します。ネジ締めの手間がなく、高所作業時間を短縮できます。

Q：センサーが故障しているか確認する方法はありますか？ A：自己診断機能を搭載しており、内部回路や素子の異常を検知すると赤色LEDが連続点灯し、警報出力を保持して異常を知らせます。

Q：検知エリアの向きを変えることはできますか？ A：内部のエリアセレクターにより、最大30度まで集音方向を物理的に調整可能です。設置場所に合わせて最適な角度に設定できます。
