炎センサー 紫外線検出方式 音声メッセージ式 屋内用 TAKEX 竹中エンジニアリング [FS-3000(B)]

炎センサー 紫外線検出方式 音声メッセージ式 屋内用 TAKEX 竹中エンジニアリング [FS-3000(B)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 炎センサー 紫外線検出方式 音声報知 屋内用

FS-3000(B) 炎センサー 紫外線検出方式 音声メッセージ式 屋内用

炎に含まれる紫外線を瞬時に検知し、音声メッセージで警告する高感度炎センサーです。不審火の早期発見だけでなく、禁煙・火気厳禁エリアでの強力な抑止・警告手段として、施設管理や防災対策に最適です。

  • 型番： FS-3000(B)
  • 製品名： 炎センサー（音声メッセージ式・ブラウン）
  • 検出方式： 紫外線検出方式（UV Tron テクノロジー）
  • 主な用途： 火災報知の補助、禁煙場所での警告、不審火防止、火気厳禁エリアの監視
  • 電源： 電池式（単3形×2）/ ACアダプター（別売）/ リチウム電池（別売）
  • 設置場所： 屋内専用（天井・壁面）

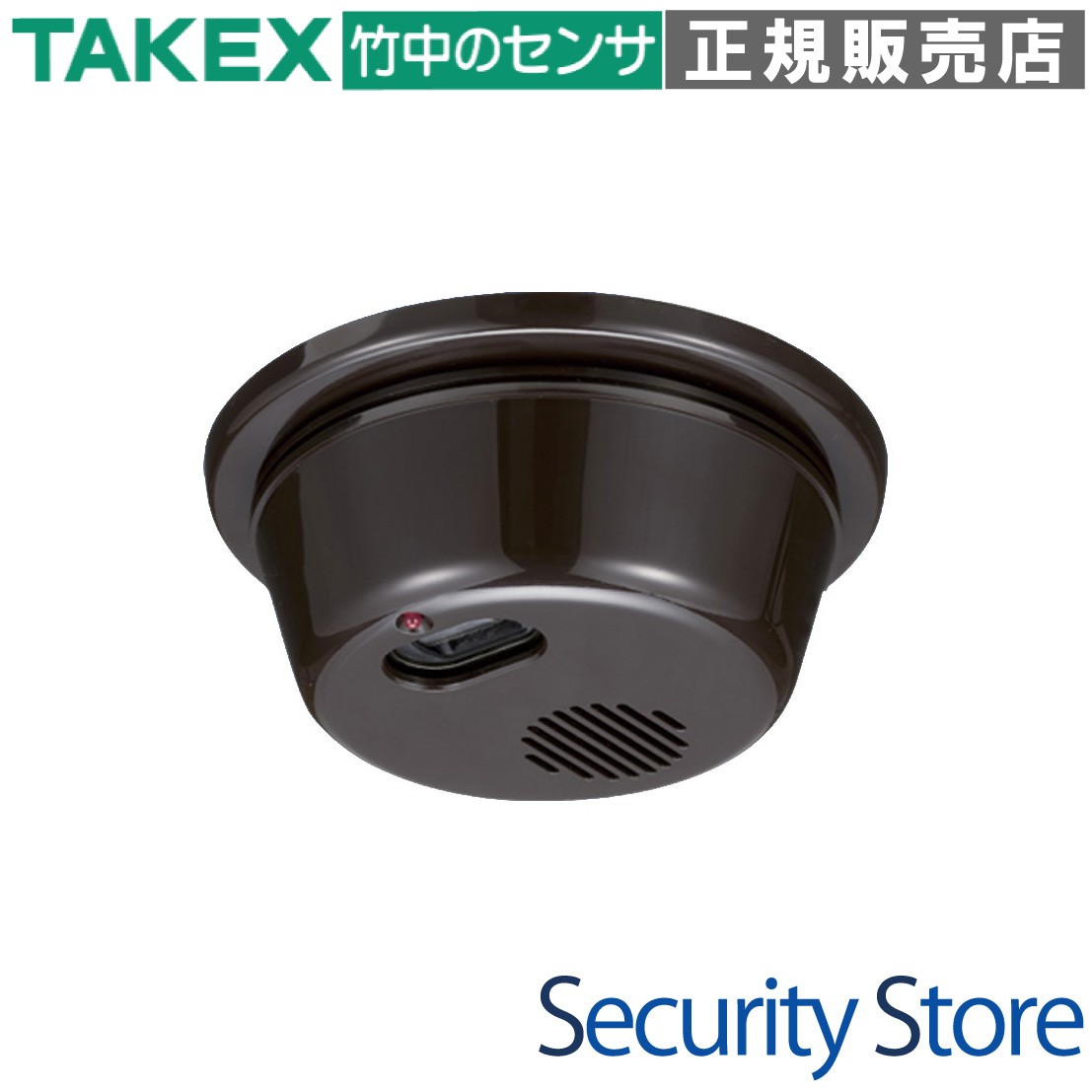

炎センサー FS-3000(B) ブラウン

資料ダウンロード

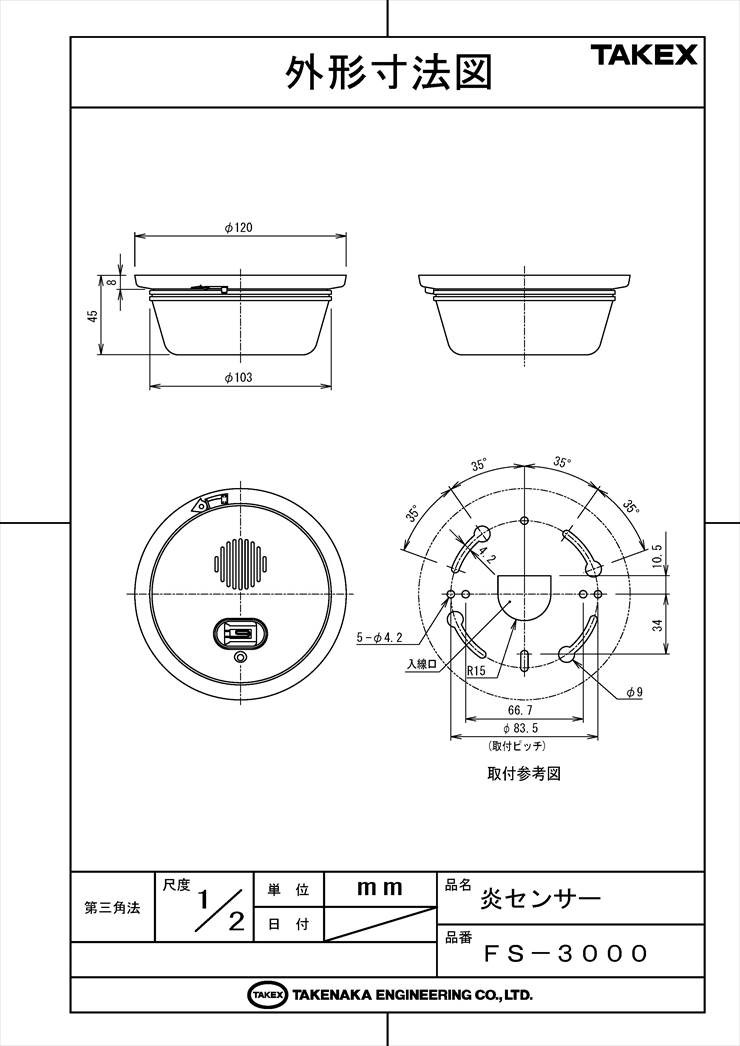

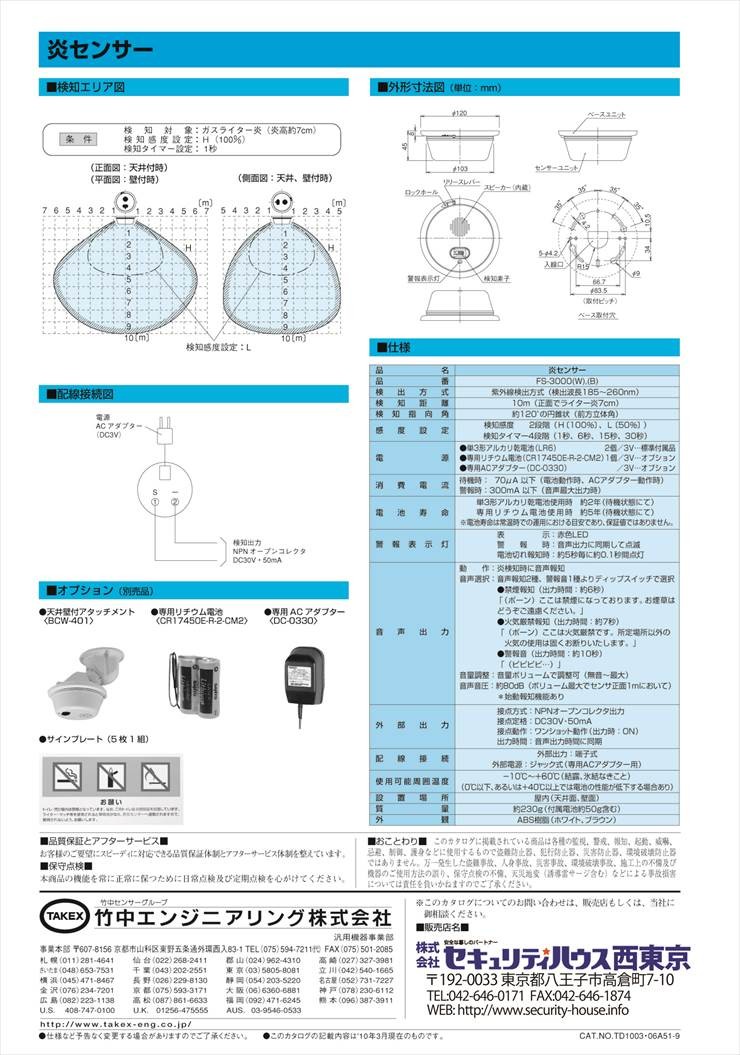

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 更衣室やトイレなどの禁煙場所の警告
  • 神社・仏閣、倉庫等の不審火対策
  • 火気厳禁区域への持ち込み火の監視
  • 火災警報器が反応する前の早期発見

導入前に確認したいポイント

  • 屋内専用品です（屋外・半屋外は不可）
  • ガラス越しやアクリル越しの炎は検知不可
  • 水銀灯や溶接光などの外乱光の影響確認
  • 電池運用かACアダプター運用かの決定

特長

紫外線検出方式（UV Tron）による超早期検知

火災の初期段階で放出される185nm〜260nmの紫外線を直接捉えます。煙感知器や熱感知器が事象の結果を待って動作するのに対し、本機は「炎そのもの」を光速で検知するため、被害が拡大する前の極めて早い段階で報知することが可能です。

用途に合わせて選べる音声報知と警報音

本体内のモードセレクターにより、3パターンの報知内容を選択できます。「禁煙報知（メッセージ）」「火気厳禁報知（メッセージ）」「警報音（電子音）」から、設置現場の運用目的に最適な設定が可能です。

運用環境を選ばない3電源方式に対応

標準付属の単3形アルカリ乾電池（2本）での運用のほか、長寿命な専用リチウム電池（別売）、または常時給電が可能な専用ACアダプター（別売）を使用できます。配線工事が困難な場所から、メンテナンスフリーを重視する現場まで柔軟に対応します。

他機器とのシステム連動を可能にする外部出力

警告音声と連動する「オープンコレクタ出力」を装備。警報信号をコントローラや通報装置に送ることで、遠隔監視システムや回転灯の駆動、カメラ録画のトリガーとして活用できます。オフディレイ動作により、炎消失後も約10秒間の出力を維持し、確実な信号伝達をサポートします。

誤動作を抑制する4段階の検知タイマー設定

炎が一定時間継続して検知された場合のみ動作するタイマー機能を搭載。1秒、3秒、6秒、15秒の4段階から選択でき、ライターの一時的な使用を即座に捉える設定から、不安定な環境下での誤作動を抑える設定まで調整可能です。

施工・メンテナンス性に優れたセパレート構造

取付ベースとセンサー本体が分離する構造を採用しています。高所での配線作業や設置後の電池交換、設定変更がスムーズに行えるよう、現場作業者の負担を軽減する設計となっています。

信頼性を高める自己診断・報知機能

電源投入時に「ピピピ」と鳴動する始動報知機能により、システムの正常動作を確認できます。また、電池運用時には電池残量の低下をLED点滅とブザー音で知らせる「電池切れ報知」機能を備えており、管理不備による失報を防ぎます。

選定時に評価したい強み

  • 超早期検知： 火災の「光」を捉えるため、熱や煙が出る前に反応。
  • 強力な抑止力： 音声メッセージにより、違反者へ直接的な警告が可能。
  • 柔軟な設置： 電池式のため配線不要で、どんな場所でも即座に導入可能。
  • システム対応： 外部出力端子標準装備で、広域監視システムへ組み込める。

施工・設置ガイド

検知性能を最大限に引き出すため、設置時は監視対象との間に遮蔽物（ガラス・アクリル等）がないことを確認してください。紫外線はこれらの素材を透過しないため、視覚的に炎が見えていても検知できません。

確認項目 この製品での考え方・注意点
検知エリアの調整 前方立体角 約120°の範囲。オプションのBCW-401で角度調整が可能。
外乱光の影響 水銀灯、ハロゲンランプ、殺菌灯、溶接の火花は避けて設置してください。
設置環境 屋内専用。油煙や湿気が極端に多い場所（厨房、風呂場）は避けてください。
メンテナンス 半年に一度、検知素子表面をアルコール綿等で優しく清掃することを推奨。

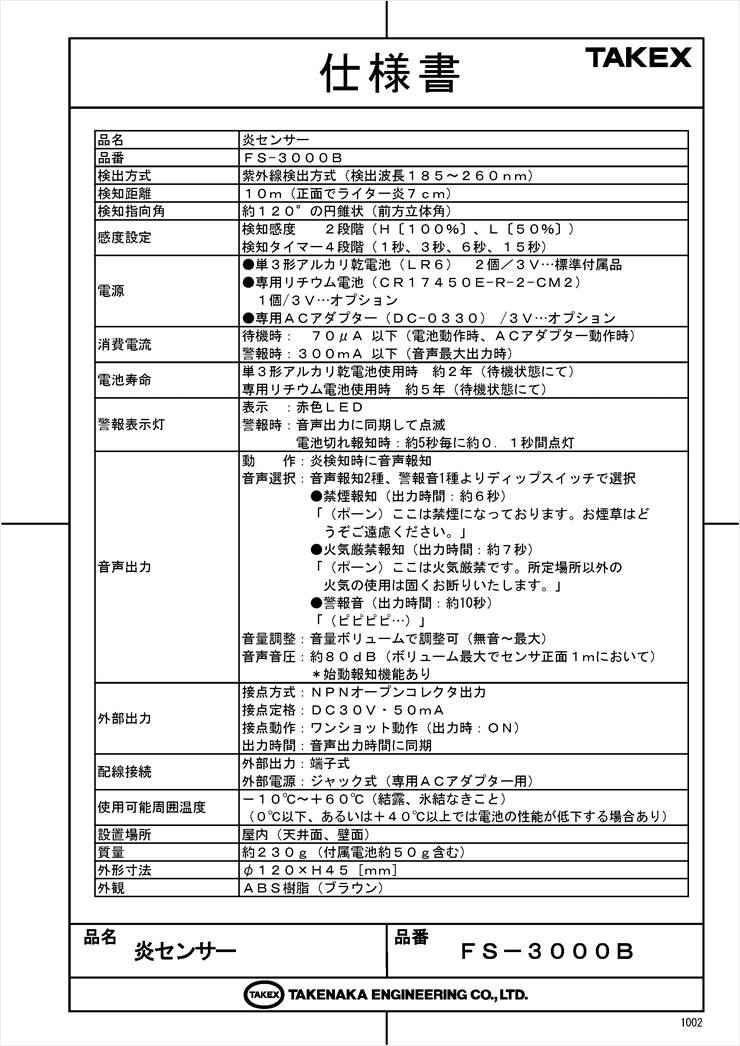

製品仕様

項目 内容
品名炎センサー
品番FS-3000(B)
検出方式紫外線検出方式（検出波長185〜260nm）
検知距離10m（正面でライター炎7cm）
検知指向角約120°の円錐状（前方立体角）
感度設定検知感度：2段階（H［100%］、L［50%］）
検知タイマー：4段階（1秒、3秒、6秒、15秒）
電源●単3形アルカリ乾電池 LR6（2本）…標準付属
●専用リチウム電池 CR17450E-R-2-CM2（1個）…オプション
●専用ACアダプター DC-0330…オプション
電池寿命単3形アルカリ乾電池使用時：約2年（待機状態）
専用リチウム電池使用時：約5年（待機状態）
動作表示灯赤色LED。警報時：音声に同期して点滅、電池切れ時：5秒毎に点灯
音声出力内容1.禁煙報知（約6秒） 2.火気厳禁報知（約7秒） 3.警報音（約10秒）
音量調整無音〜最大（約80dB/1m）まで調整可能
外部出力NPNオープンコレクタ出力（DC30V・50mA）
ワンショット動作（音声出力時間に同期）
配線接続外部出力：端子式、外部電源：ジャック式
使用周囲温度-10℃〜+60℃（結露なきこと）
質量 / 外観約230g（電池含む） / ABS樹脂（ブラウン）

FAQ

Q：ガラス越しにライターの炎を向けても反応しません。故障ですか？ A：故障ではありません。紫外線はガラスやアクリルを透過しない性質があるため、本機はガラス越しの炎を検知できません。センサーと監視対象の間に遮蔽物がない状態でご使用ください。
Q：電池寿命はどのくらいですか？ A：標準の単3形アルカリ乾電池2本で、待機状態で約2年間の運用が目安です。オプションの専用リチウム電池を使用すれば約5年の運用が可能です。
Q：どのような音声メッセージが流れますか？ A：「禁煙報知」「火気厳禁報知」の2種類の音声メッセージと、1種類の警報音から選択できます。内容の書き換えはできませんが、音量の調整や無音設定は可能です。
Q：検知感度の調整はできますか？ A：はい、本体裏面のDIPスイッチで感度（H/L）と、検知タイマー（1/3/6/15秒）の調整が可能です。
Q：外部の回転灯やアラームを鳴らすことはできますか？ A：可能です。NPNオープンコレクタ出力端子を備えていますので、リレーユニット等を介して外部機器を連動させることができます。
Q：電池切れになったことはどうやってわかりますか？ A：電池切れ報知機能により、約5秒周期でLEDが点滅し「ピッ」という鳴動音でお知らせします。報知開始から約2週間以内に電池を交換してください。
Q：エアコンの風や日光で誤作動しますか？ A：紫外線検出方式のため、温度変化や通常の可視光には反応しにくい設計です。ただし、直射日光が素子に直接当たる場所や、強い反射光がある場所では誤作動の可能性があるため設置を避けてください。
Q：屋外で使用できますか？ A：本製品は屋内専用です。雨水がかかる場所や、結露が激しい屋外環境での使用は故障の原因となります。
Q：火災報知器（消防設備）として使用できますか？ A：いいえ、本機は火災の早期発見をサポートする「炎センサー」であり、消防法で定められた「火災報知設備」の代わりにはなりません。
Q：設置後に音量を調節することはできますか？ A：はい、センサーユニット裏面の音量ボリュームで、無音から最大（約80dB）まで調整可能です。
