炎センサー ブラウン 紫外線検出方式 音声メッセージ付 屋内用 TAKEX 竹中エンジニアリング [FS-3100(B)]

炎センサー ブラウン 紫外線検出方式 音声メッセージ付 屋内用 TAKEX 竹中エンジニアリング [FS-3100(B)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 炎センサー 紫外線検出方式 音声メッセージ付 屋内用

FS-3100(B) 炎センサー ブラウン 紫外線検出方式 音声メッセージ付

マッチやライターの小さな炎を瞬時に検知し、音声メッセージと接点出力で報知する高精度センサーです。

煙感知器や熱感知器が反応する前の、出火のごく初期段階を「光（紫外線）」で捉えるため、火災の早期発見や放火監視、禁煙エリアでの警告に極めて高い効果を発揮します。法人施設や重要箇所のセキュリティに最適なモデルです。

  • 型番： FS-3100(B)
  • 検出方式： 紫外線検出方式（UV-Tronテクノロジー）
  • 検知性能： 10m先の7cmの炎を検知（正面）
  • 報知方法： 音声メッセージ（2種）/ 警報音 / 接点出力
  • 設置場所： 屋内（天井面・壁面）
  • 電源： DC10〜30V または 単3形電池（運用による）

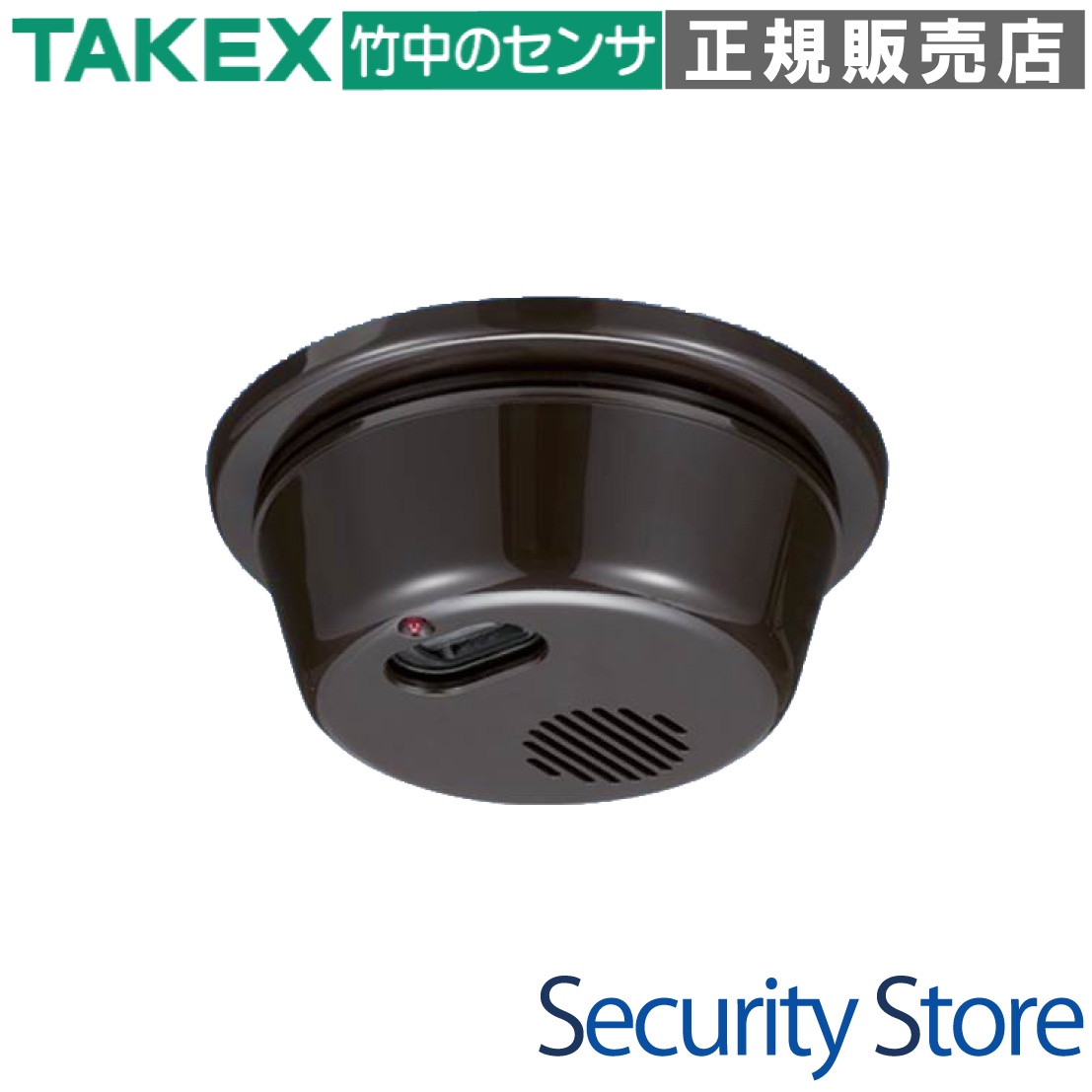

炎センサー FS-3100(B) ブラウン

資料ダウンロード

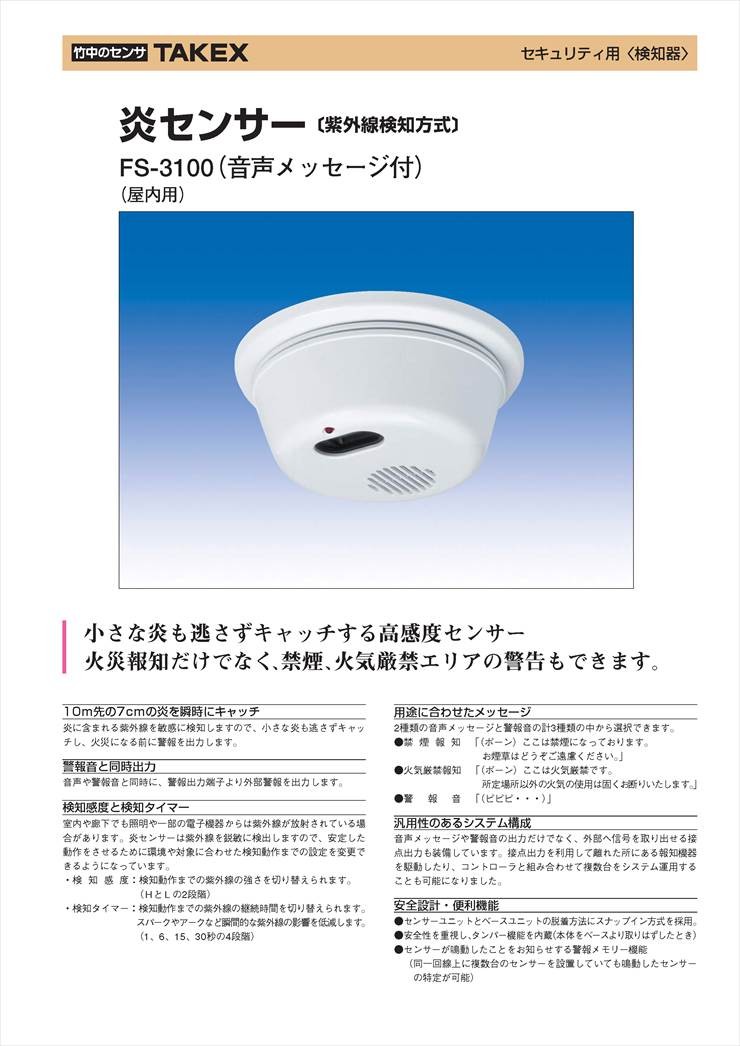

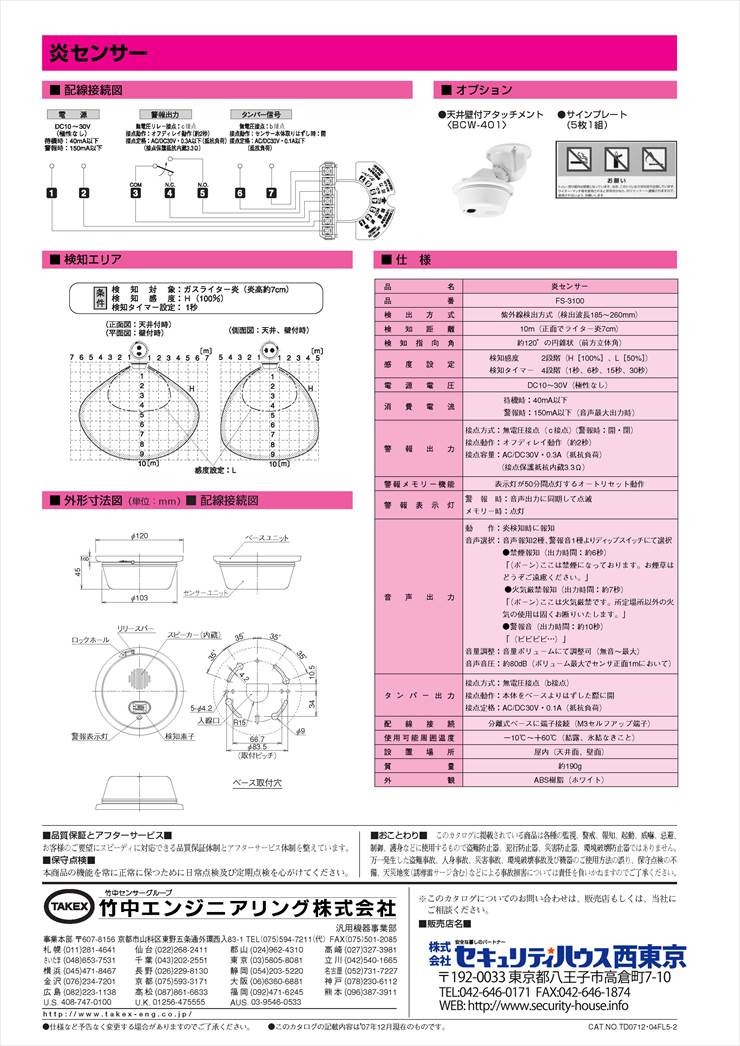

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 禁煙場所での喫煙防止・警告
  • 火気厳禁エリアの安全管理
  • 放火監視・不審火の早期発見
  • 神社仏閣・史跡の火災対策
  • 重要書類保管庫の初期火災監視

導入前に確認したいポイント

  • ガラス越しの炎は検知できません
  • 屋内専用です（屋外・半屋外不可）
  • 水銀灯や溶接火花で誤動作の可能性有
  • 結露が発生する場所は避けてください

特長

10m先の小さな炎を瞬時に捕捉

炎に含まれる185nm〜260nmの紫外線を鋭く検知します。正面方向で約10m先のライターの炎（約7cm）を検知可能。煙が立ち上る前、熱がこもる前の「光の速さ」での報知が、被害の最小化を可能にします。

用途に合わせた3種類の報知モード

現場の運用に合わせて、2種類の音声メッセージと1種類の警報音から選択できます。
●禁煙報知：「ここは禁煙になっております。お煙草はどうぞご遠慮ください。」
●火気厳禁報知：「ここは火気厳禁です。所定場所以外の火気の使用は固くお断りいたします。」
●警報音：「ピピピピ...」
状況に応じて使い分けることで、最適な抑止効果を発揮します。

高度な誤報低減設計（検知タイマーと感度調整）

現場環境に合わせて、検知感度（H/Lの2段階）と検知タイマー（1、3、6、15秒の4段階）を切り替え可能です。スパークや溶接光などの瞬間的な紫外線の影響を低減し、安定した監視運用を支えます。

汎用性の高い接点出力とシステム拡張

音声報知と同時に外部へ信号を送出できる接点出力を装備。離れた場所の警報器を鳴らしたり、防犯カメラや警備システムと連動させることで、多拠点一括管理や映像確認などの高度なシステム構成が可能です。

施工性を追求したベース分離構造

取付ベースと本体を分離できる「スナップイン方式」を採用。高所での配線作業を容易にし、メンテナンス時の取り外しもスムーズに行えます。現場の施工コストと保守工数を削減するプロ仕様の設計です。

タンパー機能と警報メモリーを搭載

安全性を重視し、本体がベースから外された際に作動するタンパー機能を内蔵。さらに、複数台設置時にどのセンサーが反応したかを一目で確認できる「警報メモリー機能」も搭載しており、事後の状況確認もスムーズです。

選定時に評価したい強み

  • 超早期検知： 煙・熱感知器よりも圧倒的に早い初動対応が可能。
  • 言語抑止力： 音声による直接警告で、不審火や迷惑行為を未然に防ぎます。
  • 柔軟な設定： タイマー設定により、ライター等の瞬間的な火遊びも確実に捕捉。
  • 信頼のTAKEX製： 厳しい品質管理のもと製造された国内トップクラスの信頼性。

動作ステータス確認ガイド

状態 動作表示灯（赤LED） 音声・警報音
始動時（電源投入） 消灯 「ピピピ」と3回鳴動
監視待機中 消灯 無音
警報動作中 音声に同期して点滅 選択した音声/警報音を射出
メモリー保持中 点灯（約50分間） 停止
電池切れ告知 約5秒毎に1回点滅 約5秒毎に「ピッ」と鳴動

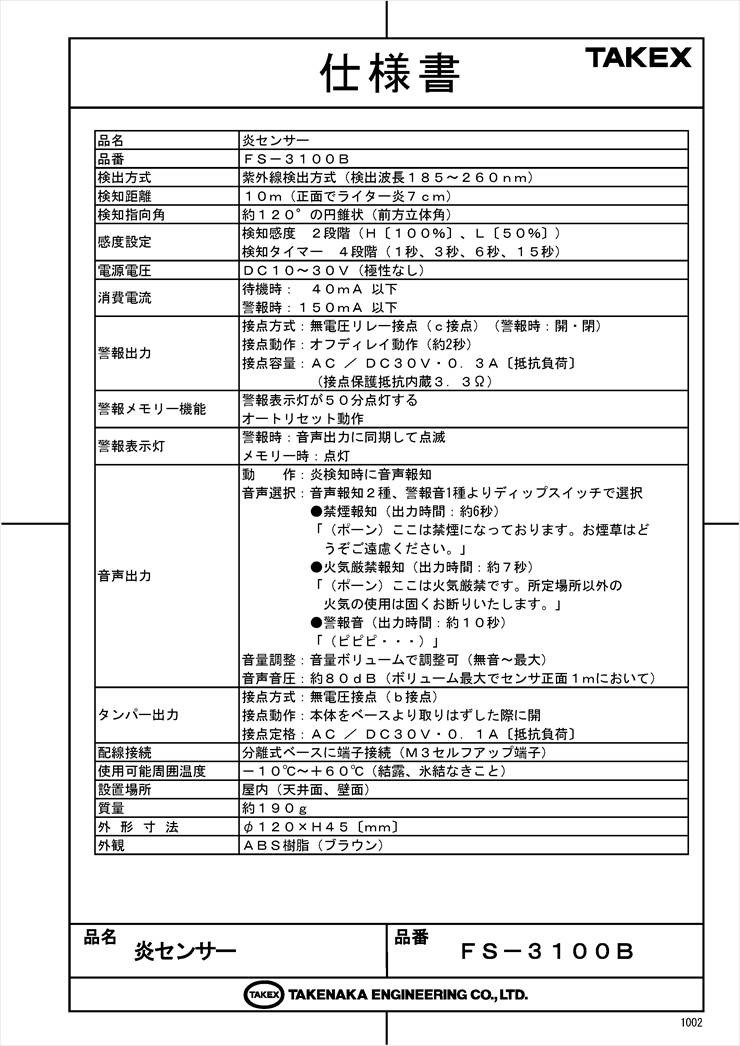

製品仕様

項目 内容
型番 / 品番 FS-3100(B)（ブラウン）
検出方式 紫外線検出方式（検出波長 185〜260nm）
検知距離 10m（正面、7cmライター炎基準）
検知指向角 約120°の円錐状（前方立体角）
感度設定 検知感度：2段階（H［100%］、L［50%］）
検知タイマー：4段階（1秒、3秒、6秒、15秒）
電源電圧 DC10〜30V（極性なし）※電池運用可（別途仕様による）
消費電流 待機時：40mA以下 / 警報時：150mA以下（最大出力時）
検知出力 無電圧リレー接点（c接点）
動作：オフディレイ動作（約2秒）
容量：AC/DC30V・0.3A（抵抗負荷）
音声出力 3種類（禁煙、火気厳禁、警報音）から選択
音圧：約80dB（前方1m、最大音量時）
タンパー出力 無電圧接点（b接点） 本体取り外し時に「開」
容量：AC/DC30V・0.1A（抵抗負荷）
動作表示灯 検知時：点滅 / メモリー時：点灯
使用周囲温度 -10℃〜+60℃（結露なきこと）
設置場所 屋内（天井面、壁面）
質量 約190g
外観 樹脂（ブラウン）

FAQ

Q：ガラス越しに外の炎を検知することはできますか？ A：いいえ、できません。紫外線はガラスや透明アクリル板を透過しない性質があるため、センサーの窓と監視対象の間に遮蔽物がない状態で設置してください。
Q：普通の煙感知器とは何が違うのですか？ A：煙感知器は煙がセンサーに届くまで反応しませんが、炎センサーは炎から出る「光（紫外線）」を瞬時に検知します。そのため、放火や火遊びなど、火災の超初期段階で報知できるのが大きな違いです。
Q：屋外で使用することはできますか？ A：本製品は屋内専用です。雨水がかかる場所や直射日光が当たる場所、過度な湿気がある場所での使用は故障の原因となります。
Q：誤動作を避けるためのコツはありますか？ A：水銀灯や殺菌灯、溶接の火花などは強い紫外線を放つため、誤動作の原因となります。検知タイマーを「3秒」や「6秒」に設定することで、瞬間的な光による誤動作を大幅に抑制できます。
Q：音声メッセージの音量は変えられますか？ A：はい、本体裏面のボリューム調整で無音から最大（約80dB）まで無段階に調整が可能です。
Q：電池での運用は可能ですか？ A：はい、単3形アルカリ乾電池2本で運用が可能です（通常時約2年）。ただし、設置環境や報知頻度により寿命は前後します。
Q：どのくらいの広さをカバーできますか？ A：前方約120度の円錐状のエリアを監視します。正面方向では最長10m、高さ2.5mに設置した場合、床面での検知半径は約4.3m程度が目安となります。
Q：メンテナンスで気をつけることは？ A：検知素子の窓にホコリや油膜が付着すると感度が低下します。半年に一度程度、アルコールを含ませた綿棒などで優しく清掃することをお勧めします。
Q：警報メモリー機能とは何ですか？ A：一度警報が動作すると、その後約50分間LEDが点灯し続ける機能です。複数の部屋に設置している場合、どの部屋のセンサーが反応したかを後から特定するのに役立ちます。
Q：消防法上の火災報知器として認められますか？ A：本製品は「炎検知器」であり、消防法で規定される「自動火災報知設備」の感知器ではありません。あくまで自主警備や初期抑止を目的とした機器としてご使用ください。
