炎センサー ホワイト 紫外線検出方式 音声メッセージ式 屋内用 TAKEX 竹中エンジニアリング [FS-3000(W)]

炎センサー ホワイト 紫外線検出方式 音声メッセージ式 屋内用 TAKEX 竹中エンジニアリング [FS-3000(W)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 炎センサー 紫外線検出方式 音声報知機能 屋内用

FS-3000(W) 炎センサー ホワイト 紫外線検出方式 音声メッセージ式 屋内用

炎に含まれる紫外線を瞬時に検出し、音声メッセージで警告する高感度炎センサーです。不審火の早期発見だけでなく、禁煙エリアや火気厳禁エリアでの注意喚起・警告用として、法人施設の安全管理に幅広く貢献します。

  • 型番： FS-3000(W)
  • 製品名： 炎センサー（音声メッセージ報知式）
  • 方式： 紫外線検出方式（UV Tron）
  • 主な用途： 火災監視、禁煙エリア警告、火気厳禁エリアの管理
  • 対応環境： 屋内専用（天井・壁面設置対応）
  • 電源： 3電源方式（電池・リチウム電池・ACアダプター）

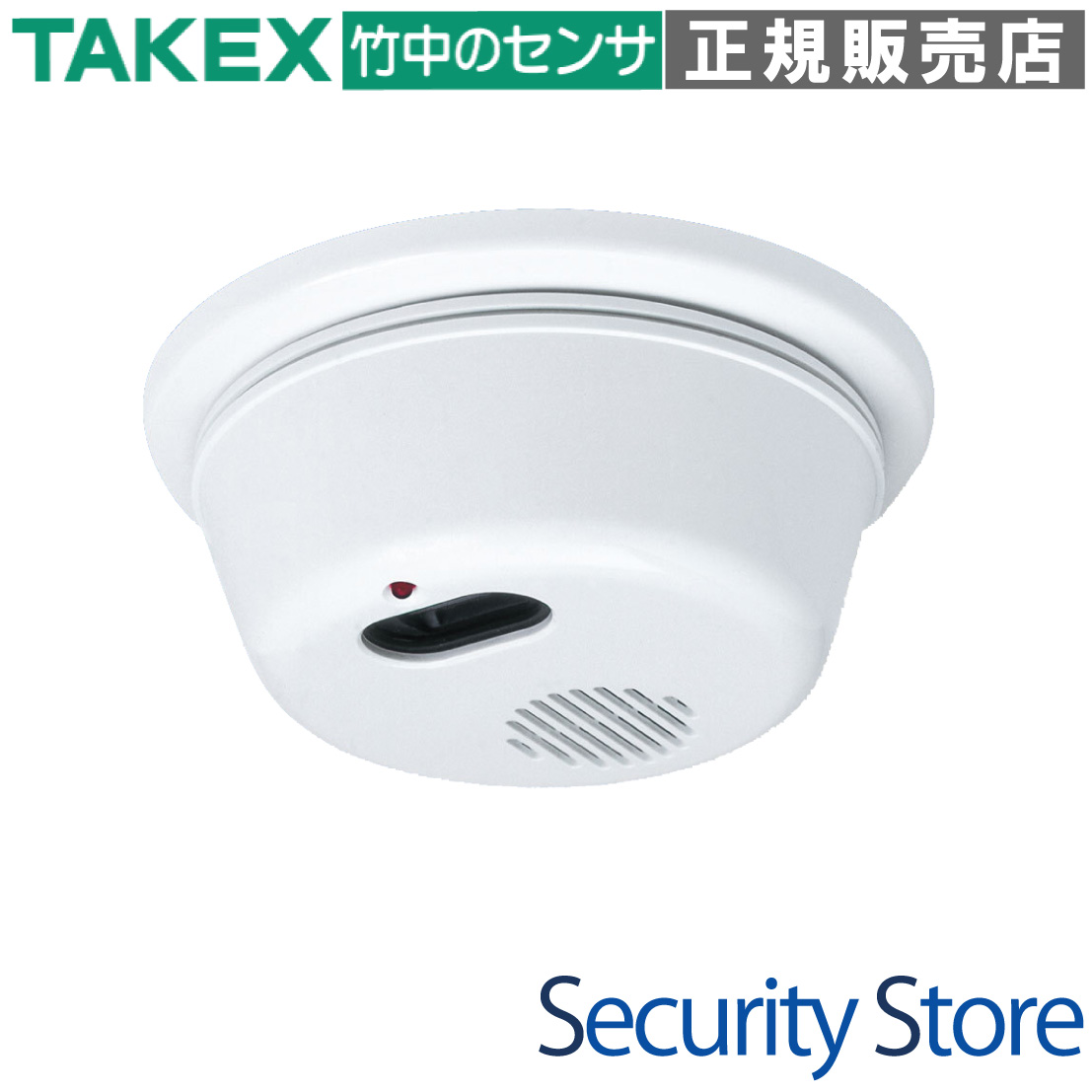

炎センサー FS-3000(W) ホワイト

資料ダウンロード

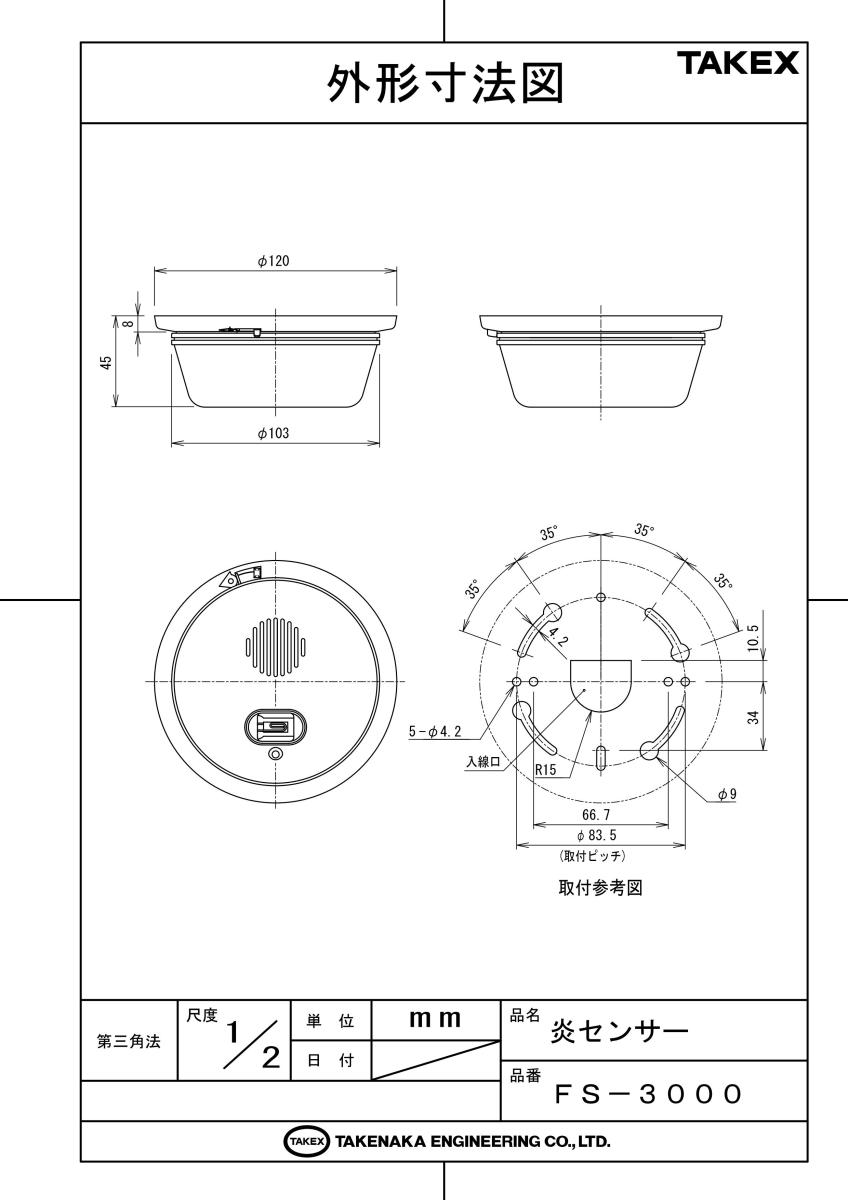

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の火気厳禁エリアでの火遊び監視
  • 病院・公共施設のトイレ等での禁煙警告
  • 倉庫や重要物保管庫の不審火早期発見
  • 神社仏閣など貴重な建築物の火災予防
  • 店舗の休憩スペース等の喫煙管理

導入前に確認したいポイント

  • 屋内専用品につき、屋外設置は不可です
  • 紫外線はガラスを透過しないため、窓越し監視は不可
  • 水銀灯や殺菌灯の近くは誤動作の可能性があります
  • 火災報知設備（消防法適合品）ではありません
  • 設置高さと検知エリア（前方10m）の適合確認

特長

超早期検知を可能にする紫外線検出方式

煙感知器や熱感知器が反応する前の、炎から放出される微弱な紫外線（185nm〜260nm）をダイレクトに捕捉します。火災の極めて初期段階で検知が可能なため、被害を最小限に食い止める「超早期監視」を実現します。

用途に合わせて選べる3つの音声・警報モード

現場の運用に合わせて、「禁煙報知（約6秒）」「火気厳禁報知（約7秒）」「警報音（約10秒）」の3パターンから選択できます。単なるアラーム音ではなく具体的な言葉で報知するため、周囲への抑止効果と情報の明確性が非常に高い設計です。

設置場所を問わない柔軟な3電源方式

単3形アルカリ乾電池2本で約2年の運用が可能なほか、長寿命のリチウム電池や、常時電源供給が可能な専用ACアダプター（別売）にも対応しています。配線が困難な既設の建物から、メンテナンスフリーが求められる新設現場まで幅広く対応します。

外部出力端子によるシステム連携

本体での報知だけでなく、NPNオープンコレクタの外部出力端子を装備しています。警備用コントローラーやネットワークカメラ、集中管理盤へ信号を送ることで、遠隔監視や自動録画との連動システムを構築することが可能です。

誤動作を抑制する検知タイマー設定機能

炎（紫外線）を継続して検知した時間が「1秒・3秒・6秒・15秒」に達した際のみ報知を行う4段階タイマーを搭載。ライターによる瞬時の点火や外乱光の影響による誤作動を現場の環境に合わせて最小限に抑えることができます。

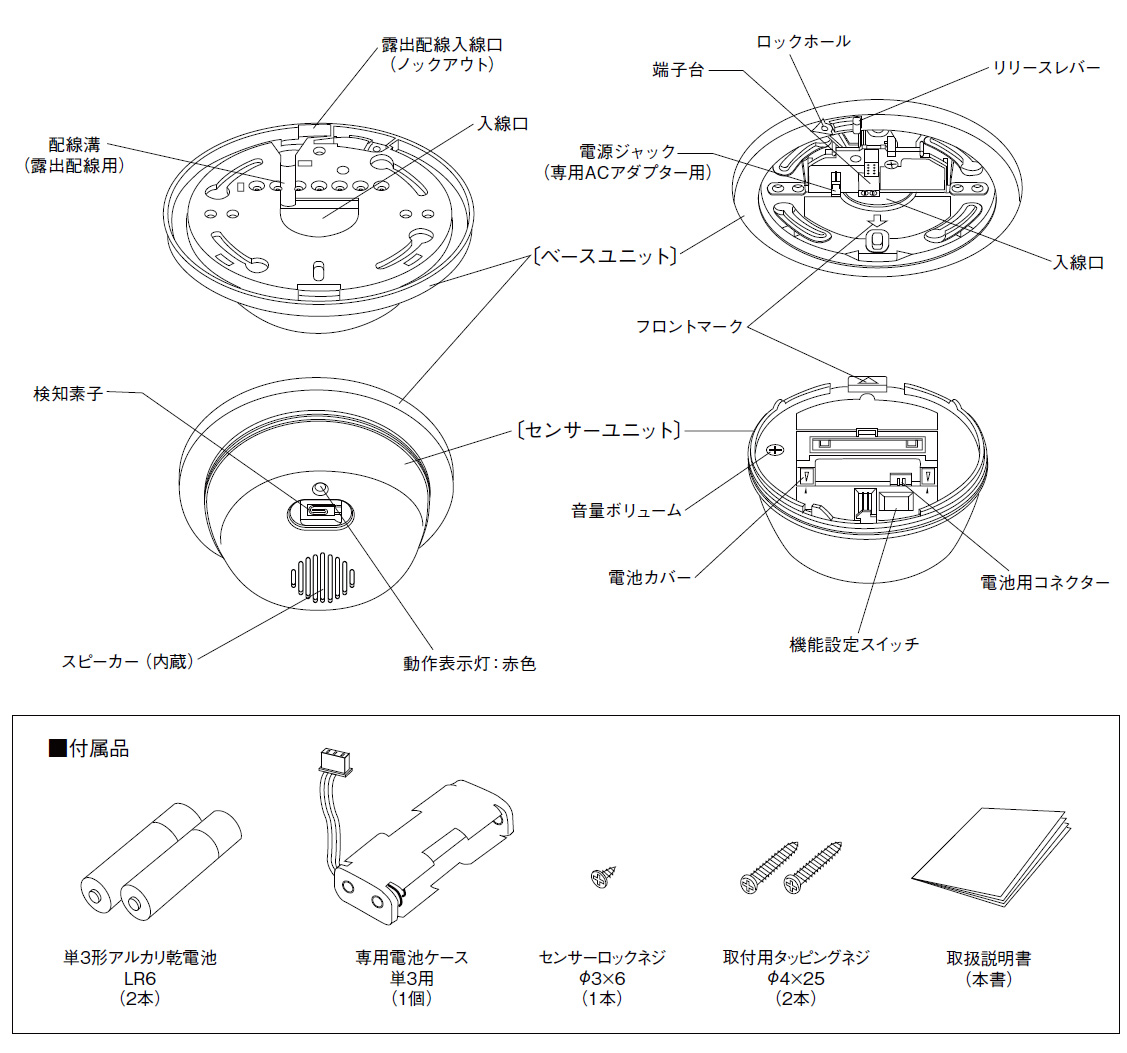

施工とメンテナンスを効率化するベース分離構造

取付ベースと本体ユニットが分離する構造を採用。高所での結線作業がスムーズに行えるほか、電池交換や保守点検時の本体の着脱も容易です。また、イタズラによる取り外しを防止するロックネジも付属しています。

電池切れや状態を知らせる親切設計

電池電源使用時には、LEDの点滅と「ピッ」という鳴動で電池切れの約2週間前から告知を行います。また、電源投入時にシステムが正常に立ち上がったことを知らせる「始動報知機能」も搭載しており、運用開始時の安心感を高めています。

周囲の環境に馴染むコンパクトなホワイト筐体

各種施設のインテリアを損なわないホワイトカラーを採用。コンパクトなデザインは、オフィス、商業施設、クリーンルームなど、場所を選ばず美しく設置することができます。

選定時に評価したい強み

  • 検知速度： 光速で伝わる紫外線を捉えるため、煙より圧倒的に早く反応します。
  • 警告力： 具体的な音声メッセージ（禁煙/火気厳禁）により強い抑止力を発揮します。
  • 省電力： 乾電池2本で約2年の長期待機を実現。ランニングコストを抑えられます。
  • 信頼性： センサー専業メーカーならではの、外乱光に強い検知アルゴリズムを搭載。

施工・設置ガイド

本機は紫外線を検知する精密機器です。その特性を理解した設置が性能を最大限に引き出します。

確認項目 この製品での考え方
検知障害物の有無 紫外線は「ガラス」「透明アクリル」を透過しません。監視対象との間に遮蔽物がないか確認してください。
禁止光源の距離 水銀灯、ハロゲンランプ、殺菌灯、サンランプ等からは離して設置してください。

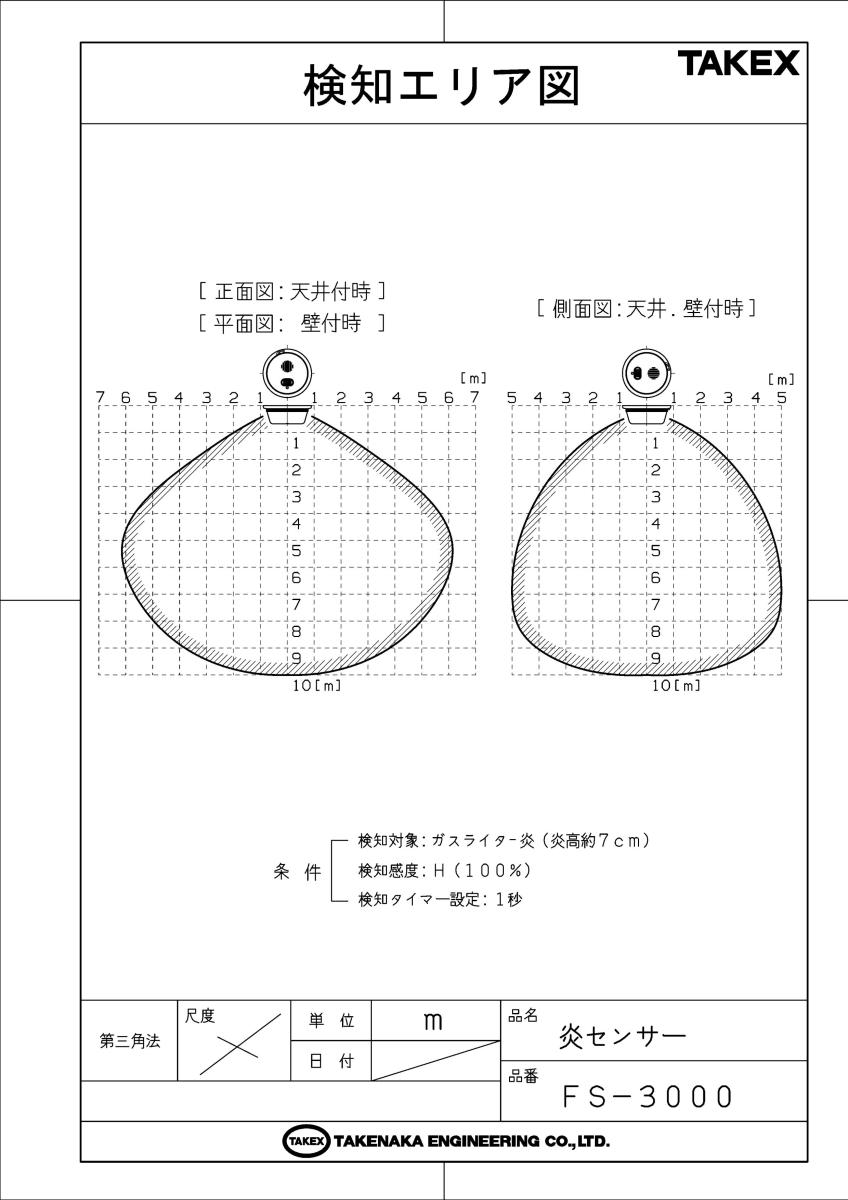

検知エリアの調整 正面10m、角度120°の円錐状に広がります。必要に応じて可動アタッチメント（BCW-401）を併用してください。
取付高さ ベースを壁面または天井にネジ固定し、本体を確実にスライドさせて装着してください。

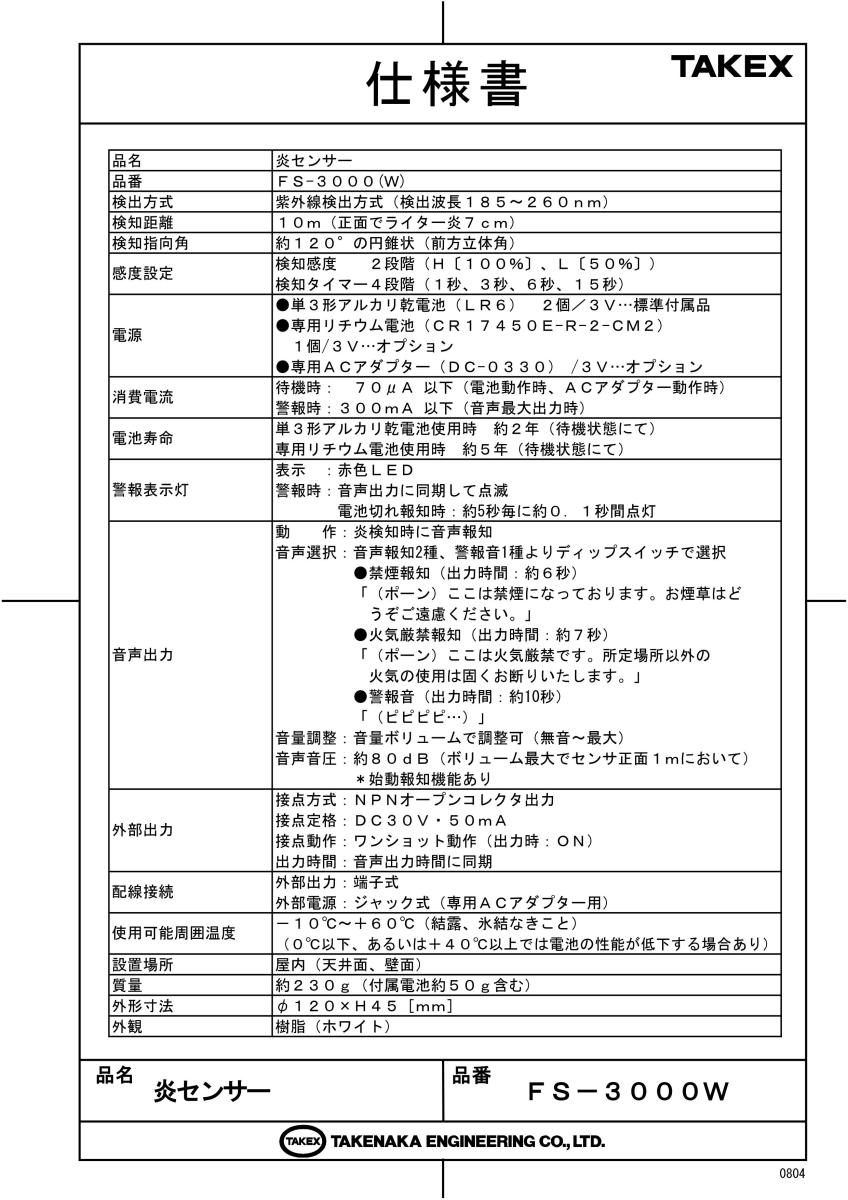

製品仕様

項目 内容
品名 炎センサー
品番 ＦＳ－３０００（Ｗ）
検出方式 紫外線検出方式（検出波長１８５〜２６０ｎｍ）
検知距離 １０ｍ（正面でライター炎７ｃｍ）
検知指向角 約１２０°の円錐状（前方立体角）
感度設定 検知感度：２段階（Ｈ［１００％］、Ｌ［５０％］）
検知タイマー：４段階（１秒、３秒、６秒、１５秒）
電源 ●単３形アルカリ乾電池（２本）／３Ｖ
●専用リチウム電池（１個）／３Ｖ（オプション）
●専用ＡＣアダプター（ＤＣ－０３３０）（オプション）
電池寿命 アルカリ電池：約２年（待機状態）
専用リチウム電池：約５年（待機状態）
動作表示灯 赤色ＬＥＤ
警報時：音声出力に同期して点滅
電池切れ報知時：約５秒毎に約０．１秒間点灯
音声出力 ●禁煙報知（約６秒）
●火気厳禁報知（約７秒）
●警報音（約１０秒）
音量：無音〜最大（約８０ｄＢ／１ｍ）まで調整可能

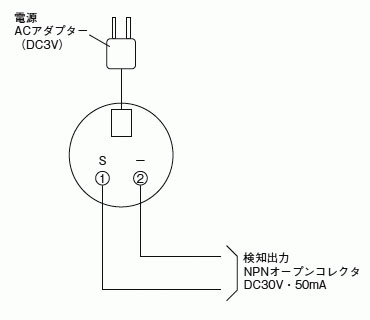

外部出力 ＮＰＮオープンコレクタ出力（ＤＣ３０Ｖ・５０ｍＡ）
動作：ワンショット動作（音声出力時間に同期）
配線接続 外部出力：端子式
外部電源：ジャック式（専用ＡＣアダプター用）
使用周囲温度 －１０℃〜＋６０℃（結露なきこと）
設置場所 屋内（天井面、壁面）
質量 約２３０ｇ（電池含む）
外観 樹脂（ホワイト）

FAQ

Q：このセンサーで火災報知器の代わりになりますか？ A：いいえ、本機は消防法に基づく火災報知器ではありません。あくまで炎（紫外線）を早期に検知して警告・通知を行うための自主防災用機器です。
Q：ガラス越しの炎は検知できますか？ A：検知できません。本機が使用する波長帯の紫外線はガラスや透明なアクリル板を透過しないため、センサーと監視対象の間に遮蔽物がないように設置してください。
Q：屋外で使用することは可能ですか？ A：屋内専用モデルです。屋外での使用や、直射日光が強く当たる場所、結露が発生する場所での使用は避けてください。
Q：誤作動を起こしやすい光源はありますか？ A：水銀灯、殺菌灯、ハロゲンランプ、溶接の火花などは、炎と同様の紫外線を放出するため、至近距離に設置すると誤作動の原因となります。
Q：電池はどれくらい持ちますか？ A：付属の単3形アルカリ乾電池2本で、待機状態で約2年間の動作が目安です。電池切れが近づくとLED点滅とブザーでお知らせします。
Q：検知感度やタイマーを調整することはできますか？ A：はい、本体裏面のDIPスイッチにより、感度（H/L）および検知継続時間（1/3/6/15秒）を4段階で細かく調整可能です。
Q：複数のセンサーを一括管理できますか？ A：外部出力端子（NPNオープンコレクタ）を備えているため、警備コントローラーや受信機と結線することで、集中管理や遠隔監視システムへの統合が可能です。
Q：音声の音量をゼロにすることはできますか？ A：可能です。本体内の音量ボリュームにより、最大から無音まで調整できます。外部出力のみを使用したい場合にも対応します。
Q：検知距離はどのくらいですか？ A：正面方向で最大10m（7cmのライターの炎基準）です。斜め方向になるほど距離は短縮されます。
Q：煙や熱には反応しますか？ A：反応しません。本機は「炎から出る紫外線」にのみ特化して検知を行うセンサーです。
