炎センサーホワイト音声メッセージ付 TAKEX 竹中エンジニアリング [FS-3100(W)]

Q: 窓ガラス越しの炎を検知することはできますか？

できません。炎から放射される紫外線は通常のガラスや透明アクリルを透過しないため、物理的な遮蔽物がある場合は検知不能となります。

Q: 電池で運用した場合、どのくらい持ちますか？

単3形アルカリ乾電池2本で、待機状態で約2年間の運用が可能です。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）炎センサー紫外線検出方式音声メッセージ付屋内用

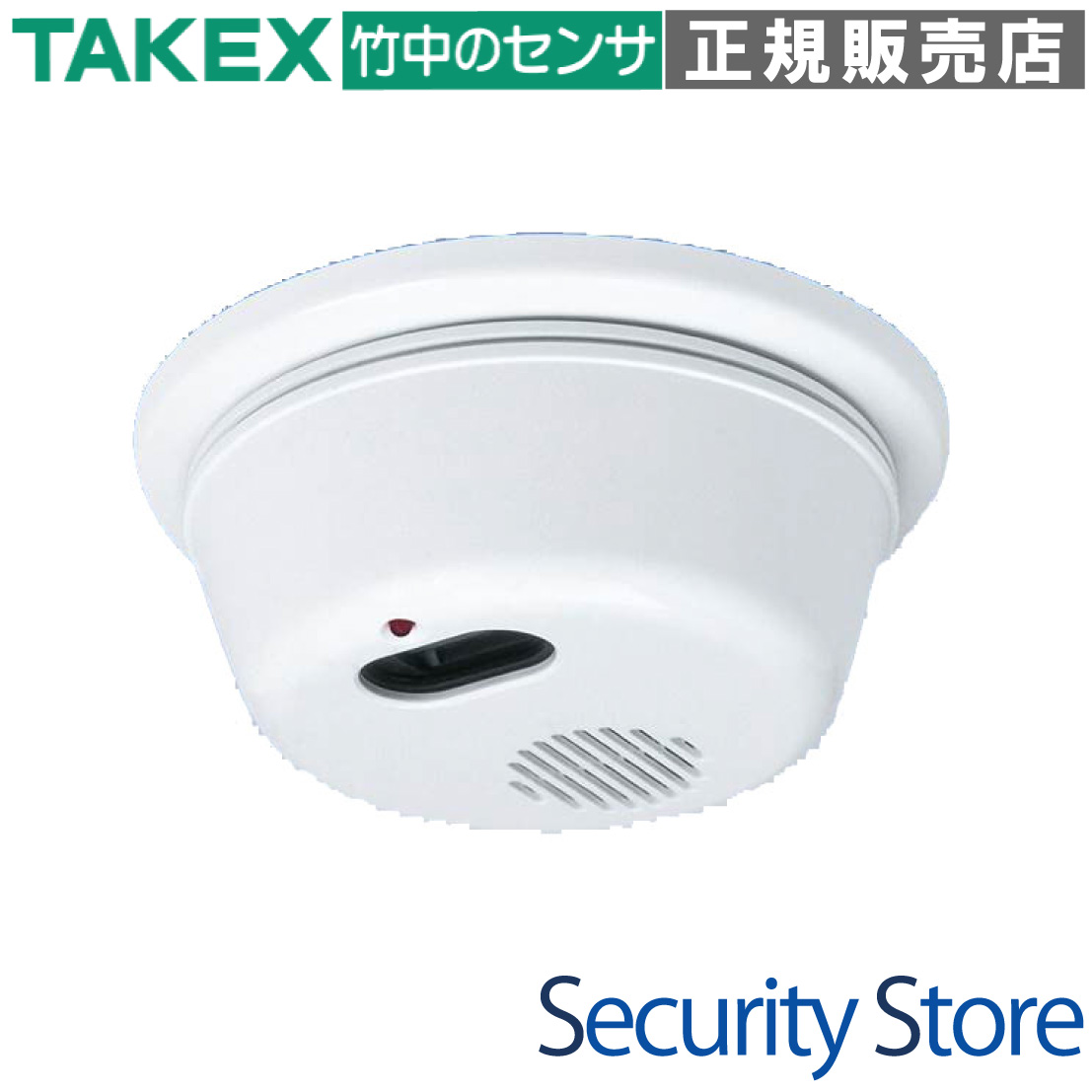

FS-3100(W) 炎センサーホワイト音声メッセージ付

小さな炎も逃さずキャッチする高感度紫外線センサーです。煙や熱が発生する前の火災初期段階を捉え、音声メッセージで周囲へ警告。不審火の早期発見、禁煙・火気厳禁エリアの抑止に極めて高い効果を発揮します。

型番： FS-3100(W)
方式： 紫外線検出方式（検出波長 185nm〜260nm）
検知性能： 10m先のライター炎（7cm）を検知
報知機能： 音声メッセージ2種＋警報音1種（切替式）
電源： DC10V〜30V（または単3アルカリ乾電池2本、ACアダプタ対応可）
設置場所： 屋内（天井面、壁面）

資料ダウンロード

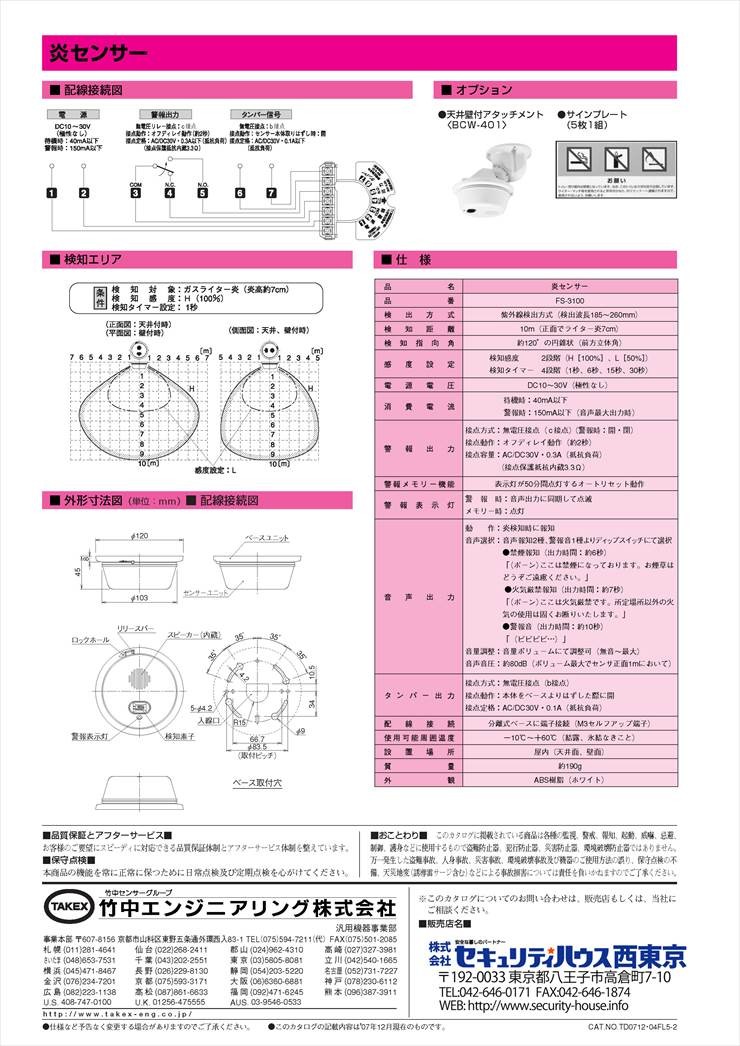

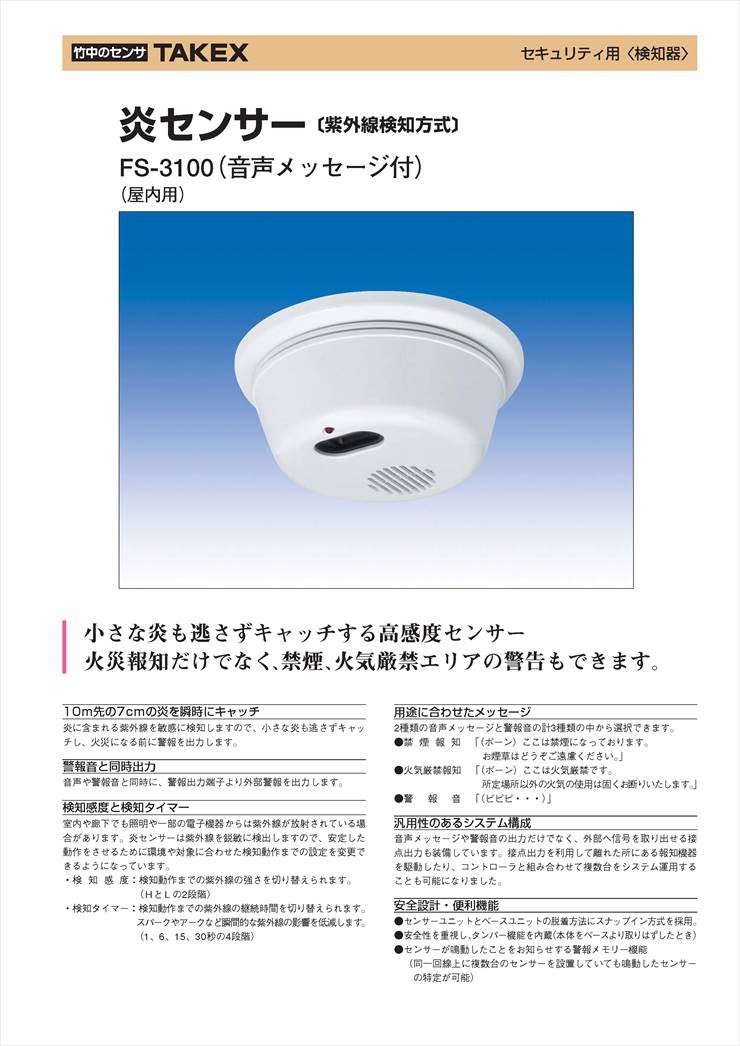

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

禁煙場所（トイレ、書庫等）での火気使用防止
火気厳禁エリア（危険物貯蔵庫等）の警戒
放火の早期発見、不審火の監視
神社仏閣、重要文化財の初期消火支援
工場や倉庫内の火災監視

導入前に確認したいポイント

屋内専用です（屋外や直射日光下は使用不可）
紫外線はガラスを透過しません
水銀灯や溶接光などの外乱要因の有無
消防法上の火災報知設備ではありません
定期的なセンサー面の清掃が必要です

特長

10m先の7cmの炎を瞬時にキャッチ

高感度な紫外線センサーにより、わずか7cmのライターの炎を最長10m先から検知可能です。煙感知器や熱感知器が反応するよりもはるかに早い、発火の極めて初期段階でアラートを発信できるため、致命的な火災への発展を未然に防ぎます。

火災の初期段階を捉える「紫外線検出方式」

本機は185nm〜260nmの波長（紫外線）を電子的に捕捉する「UV Tronテクノロジー」を採用しています。太陽光の大部分や照明器具の可視光を排除し、炎特有の波長のみに反応するように設計されているため、信頼性の高い監視が可能です。

音声メッセージによる直接的な抑止効果

単なるブザー音だけでなく、状況に合わせた音声メッセージを射出できます。禁煙場所や火気厳禁エリアでの確実な注意喚起を促すことができ、管理者不在の場所でも高い抑止力を発揮します。メッセージは3種類（禁煙・火気厳禁・警報音）から選択可能です。

環境に合わせた感度・タイマーの4段階調整

室内照明や電子機器からの微弱な紫外線を誤検知しないよう、検知感度（H/L）と検知タイマー（1/3/6/15秒）を設定できます。例えば、一瞬のスパークによる誤動作を防ぎたい現場では、タイマーを長めに設定することで安定した運用が可能になります。

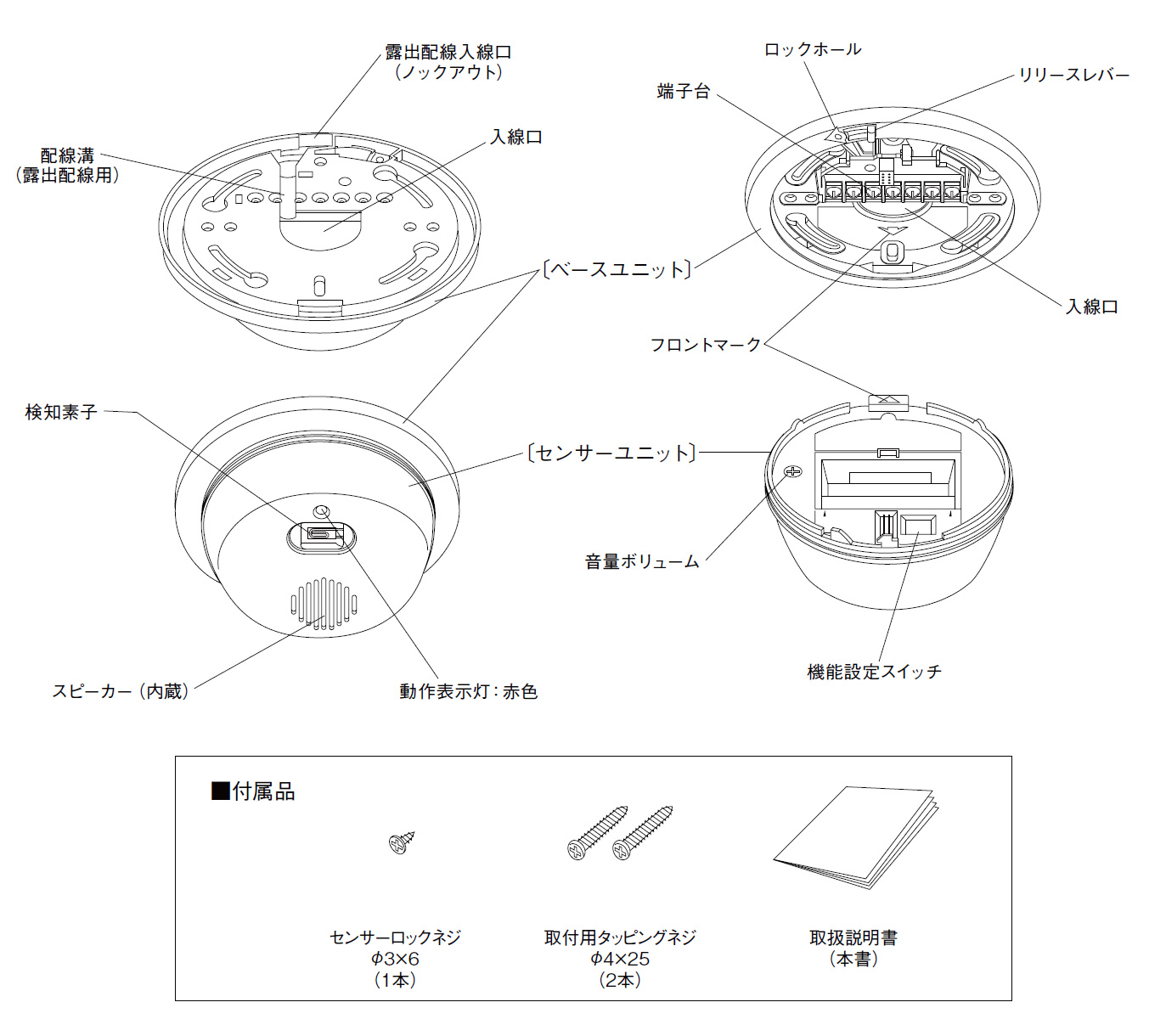

施工性を追求したベース分離構造

取付ベースとセンサーユニットを分離できるスナップイン方式を採用しています。高所での配線作業やメンテナンス、電池交換などの作業負担を大幅に軽減。リリースレバーひとつで着脱可能なため、施工現場での効率が格段に向上します。

タンパー機能と警報メモリーによる高い信頼性

万が一、本体がベースから取り外された場合にはタンパー信号を出力し、イタズラや不正な取り外しを監視します。また、同一回線上に複数台設置している場合に、どのセンサーが動作したかを視覚的に確認できる「警報メモリー機能」も搭載しています。

他機器との連動を可能にする接点出力

音声報知だけでなく、無電圧リレー接点（c接点）および外部出力（NPNオープンコレクタ）を装備しています。セキュリティコントローラー、非常放送設備、パトライト等の外部報知機器と連動させ、統合的な防災システムを構築できます。

ハイブリッド電源対応（外部電源＆乾電池）

外部電源（DC10〜30V）による常時給電運用に加え、単3形アルカリ乾電池2本での運用（電池寿命約2年）や専用ACアダプター（別売）にも対応。配線が困難な場所や、既存施設の追加設置など、現場状況に合わせた最適な電源確保が可能です。

    選定時に評価したい強み
    超早期検知： 煙が出る前の「光」を捉えるため、初期消火の成功率を飛躍的に高めます。
多機能音声： 場面に応じた最適な音声ガイダンスにより、トラブルの未然防止に寄与します。
誤報対策： 4段階のタイマー設定により、溶接光やアーク放電等の外来ノイズを効果的に排除。
フレキシブル施工： 天井・壁面の両方に対応し、外部接点による高度なシステム拡張が可能です。



施工・設置ガイド

本製品は紫外線を検知するため、検知素子と監視対象の間に遮蔽物（ガラス、透明プラスチック、ビニール等）がある場合は検知できません。また、以下の環境への設置は避けてください。

確認項目	この製品での考え方
紫外線源の有無	水銀灯、殺菌灯、サンランプ等の光源からは離して設置してください。
屋外使用	屋内専用です。直射日光や反射光が入る場所では誤動作の原因となります。
障害物	炎が見えていてもガラス越しでは検知しません。常に視線が通る場所へ設置してください。
設置高さ	設置が高くなるほど床面の検知範囲は広がりますが、感度は相対的に低下します。

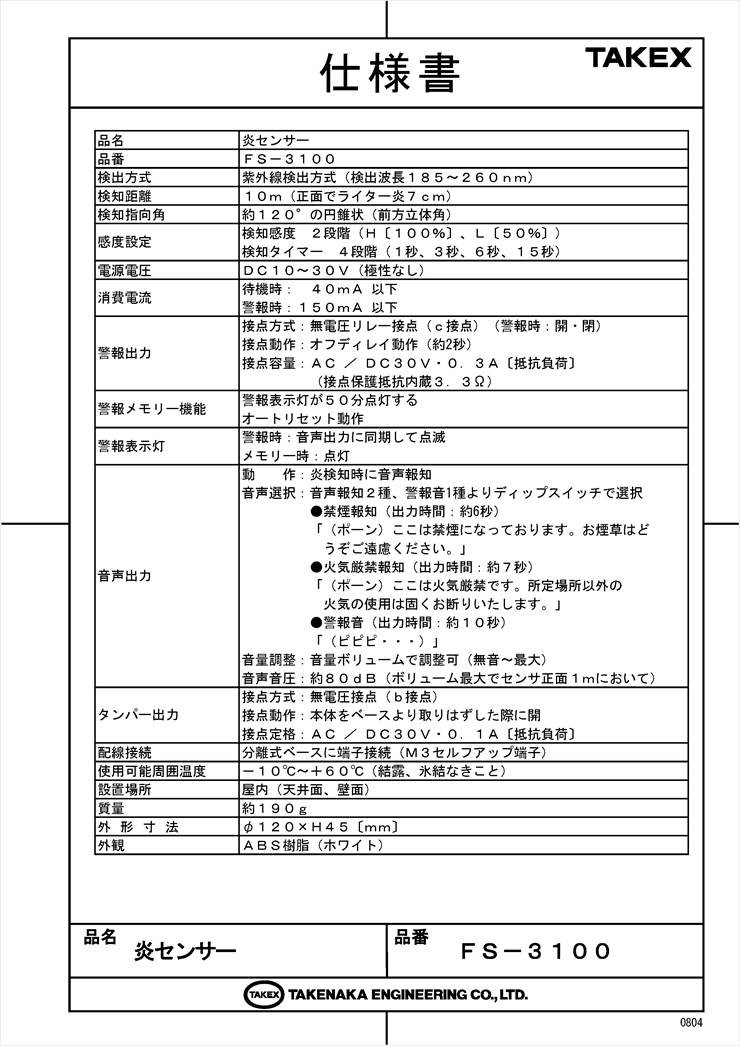

製品仕様

項目	内容
品番	ＦＳ－３１００（Ｗ）
検出方式	紫外線検出方式（検出波長１８５〜２６０ｎｍ）
検知距離	１０ｍ（正面でライター炎７ｃｍ）

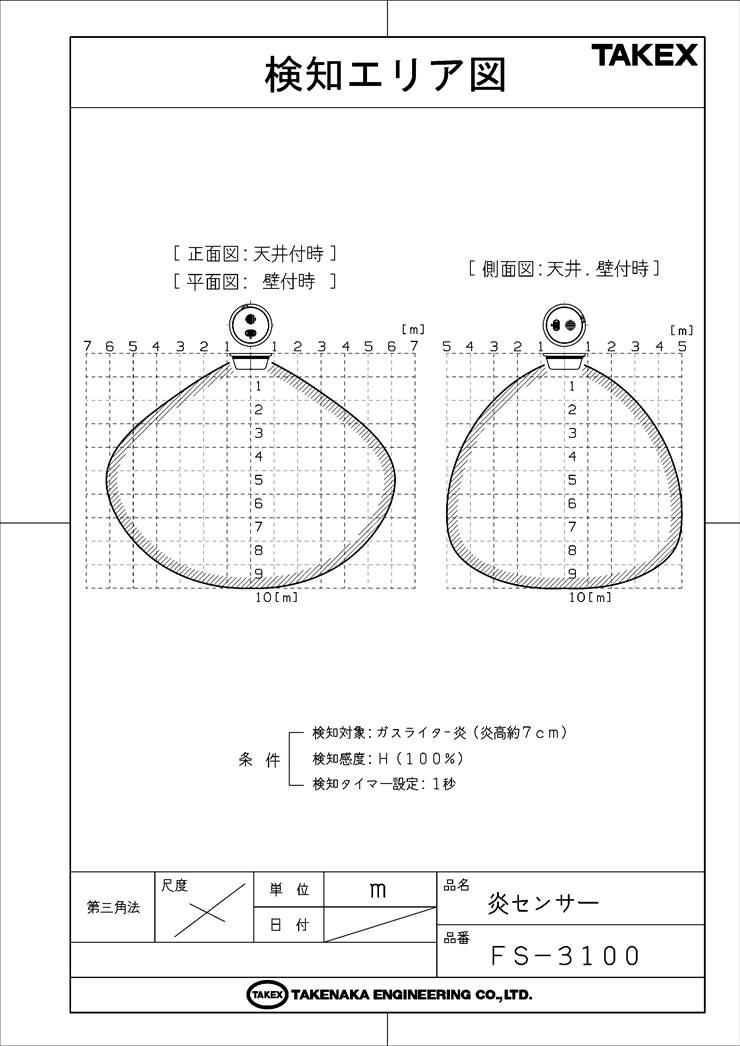

検知指向角	約１２０°の円錐状（前方立体角）
感度設定	検知感度：２段階（Ｈ［１００％］、Ｌ［５０％］）検知タイマー：４段階（１秒、３秒、６秒、１５秒）
電源電圧	ＤＣ１０〜３０Ｖ（極性なし）
消費電流	待機時：４０ｍＡ以下警報時：１５０ｍＡ以下（音声最大出力時）
検知出力	接点方式：無電圧リレー接点（ｃ接点）（警報時：開・閉）接点動作：オフディレイ動作（約２秒）接点容量：ＡＣ／ＤＣ３０Ｖ・０．３Ａ［抵抗負荷］（接点保護抵抗内蔵３．３Ω）
警報メモリー機能	動作表示灯が５０分点灯（オートリセット）
動作表示灯	検知時：音声出力に同期して点滅 / メモリー時：点灯
音声出力	音声報知２種、警報音１種よりディップスイッチで選択可能 ●禁煙報知（約６秒）：ここは禁煙になっております。 ●火気厳禁報知（約７秒）：ここは火気厳禁です。 ●警報音（約１０秒）：ピピピ・・・
音量調整	ボリューム調整可能（無音〜最大約８０ｄＢ）
タンパー出力	無電圧接点（ｂ接点）本体をベースより取りはずした際に開接点定格：ＡＣ／ＤＣ３０Ｖ・０．１Ａ
設置場所	屋内（天井面、壁面）
使用温度範囲	－１０℃〜＋６０℃（結露なきこと）
質量	約１９０ｇ
外観	樹脂（ホワイト）

FAQ

Q：消防署への届け出が必要な「火災報知設備」として使えますか？ A：いいえ。本製品は火災の初期段階を捉える「検知器」であり、消防法で定められた「火災報知設備（感知器）」ではありません。補助的な監視、または禁煙場所の警告用としてご使用ください。

Q：窓ガラス越しの炎を検知することはできますか？ A：できません。炎から放射される紫外線は通常のガラスや透明アクリルを透過しないため、センサーと監視対象の間にこれらがある場合は検知不能となります。

Q：屋外に設置して使用することは可能ですか？ A：本製品は屋内専用です。太陽光に含まれる紫外線や雨の影響により、誤動作や故障の原因となるため、屋外での使用は避けてください。

Q：タバコの煙に反応して声が鳴りますか？ A：煙には反応しません。本製品はライターの着火など、目に見える「炎」が発生した瞬間の紫外線を検知します。

Q：電池で運用した場合、どのくらい持ちますか？ A：単3形アルカリ乾電池2本で、待機状態で約2年間の運用が可能です（常温環境時）。電圧が低下するとLED点滅とブザー音で「電池切れ報知」を行います。

Q：誤動作を減らすためにどのような調整ができますか？ A：本体裏面のDIPスイッチで「検知感度」を低く設定するか、「検知タイマー」を長く（最大15秒）設定することで、瞬間的な紫外線（ノイズ）による誤作動を抑制できます。

Q：水銀灯や殺菌灯がある部屋でも使えますか？ A：これら強力な紫外線源がある場合、誤動作する可能性があります。光源から十分に距離を離すか、検知感度・タイマーの調整を行って動作を確認してください。

Q：音声のボリュームを消すことはできますか？ A：はい、音量ボリュームを最小にすることで無音にできます。その場合、外部出力（接点）のみを利用した遠隔監視運用が可能です。

Q：警報メモリー機能とはどのようなものですか？ A：警報動作があった後に、LEDが約50分間点灯し続ける機能です。複数のセンサーを設置している場合、どのエリアのセンサーが作動したかを確認するのに役立ちます。

Q：日常のお手入れはどうすればよいですか？ A：センサー窓面に埃や汚れが付着すると感度が著しく低下します。半年に一度を目安に、柔らかい布や綿棒で清掃してください。
