FS-5010(W) 炎センサー 屋外設置 ホワイト TAKEX 竹中エンジニアリング [FS-5010(W)]

FS-5010(W) 炎センサー 屋外設置 ホワイト TAKEX 竹中エンジニアリング [FS-5010(W)]

販売価格: 会員のみ販売

商品詳細

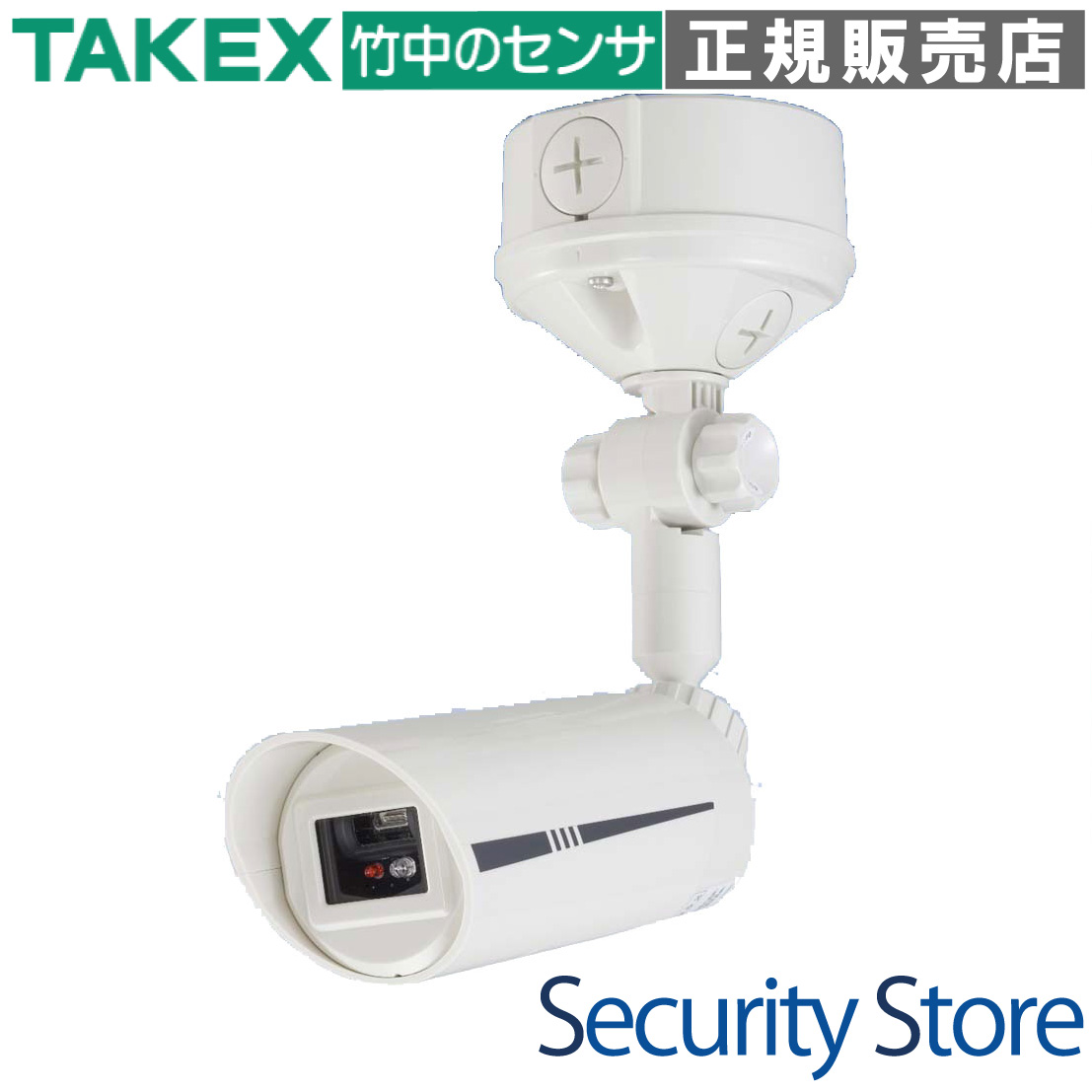

TAKEX 炎センサー 紫外線検出方式 屋外設置対応

FS-5010(W) 炎センサー 屋外設置 ホワイト

わずか30m先の微小な炎を瞬時にキャッチする、屋外対応の紫外線検知型炎センサーです。煙や熱が広がる前の「炎の瞬き」を捉えるため、初期消火や火災の早期発見に極めて有効です。

  • 型番： FS-5010(W)
  • 製品名： 炎センサー 屋外設置 ホワイト
  • 検知方式： 紫外線検出方式（185nm〜260nm）
  • 主な用途： 屋外の火気厳禁エリア、重要文化財、資材置場、ごみ集積所
  • 設置場所： 屋内・屋外（防雨構造 IP43相当）
  • 電源電圧： DC10V〜30V（無極性）

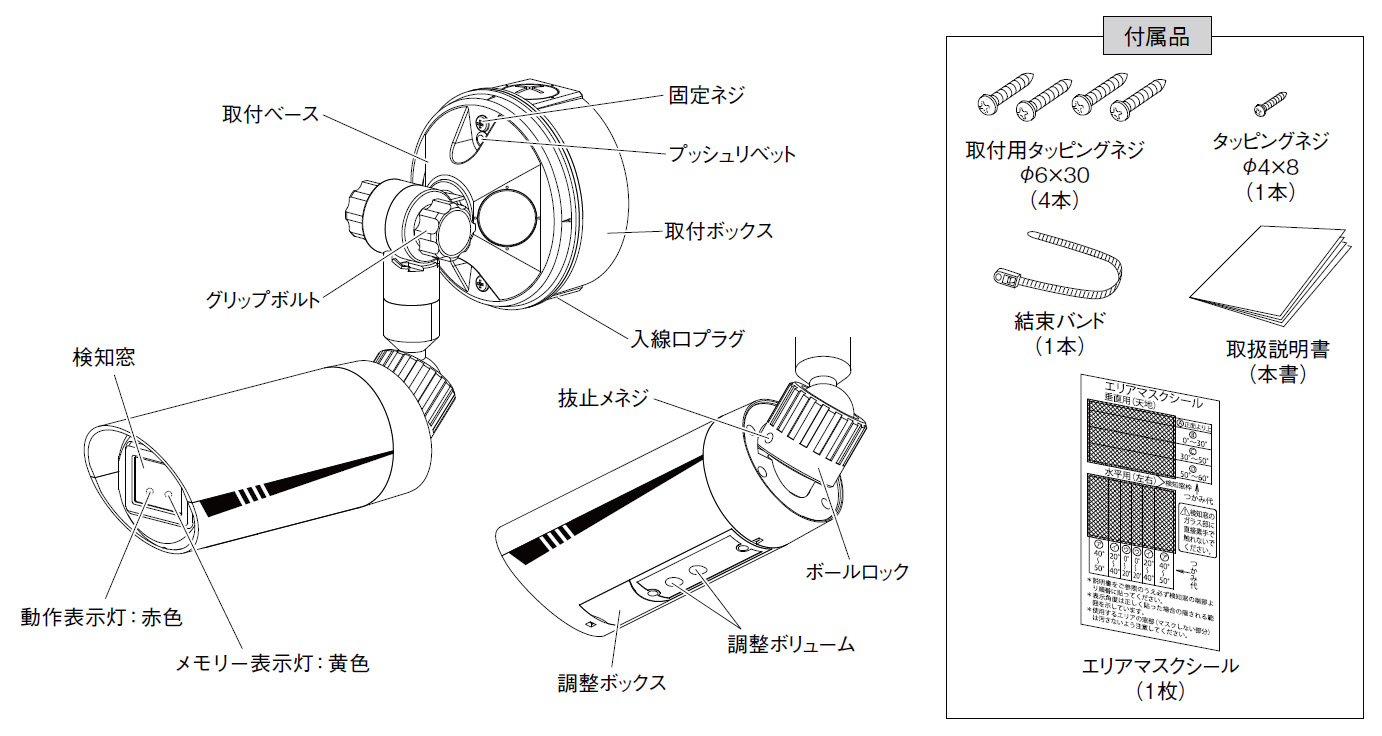

炎センサー FS-5010(W) ホワイト

資料ダウンロード

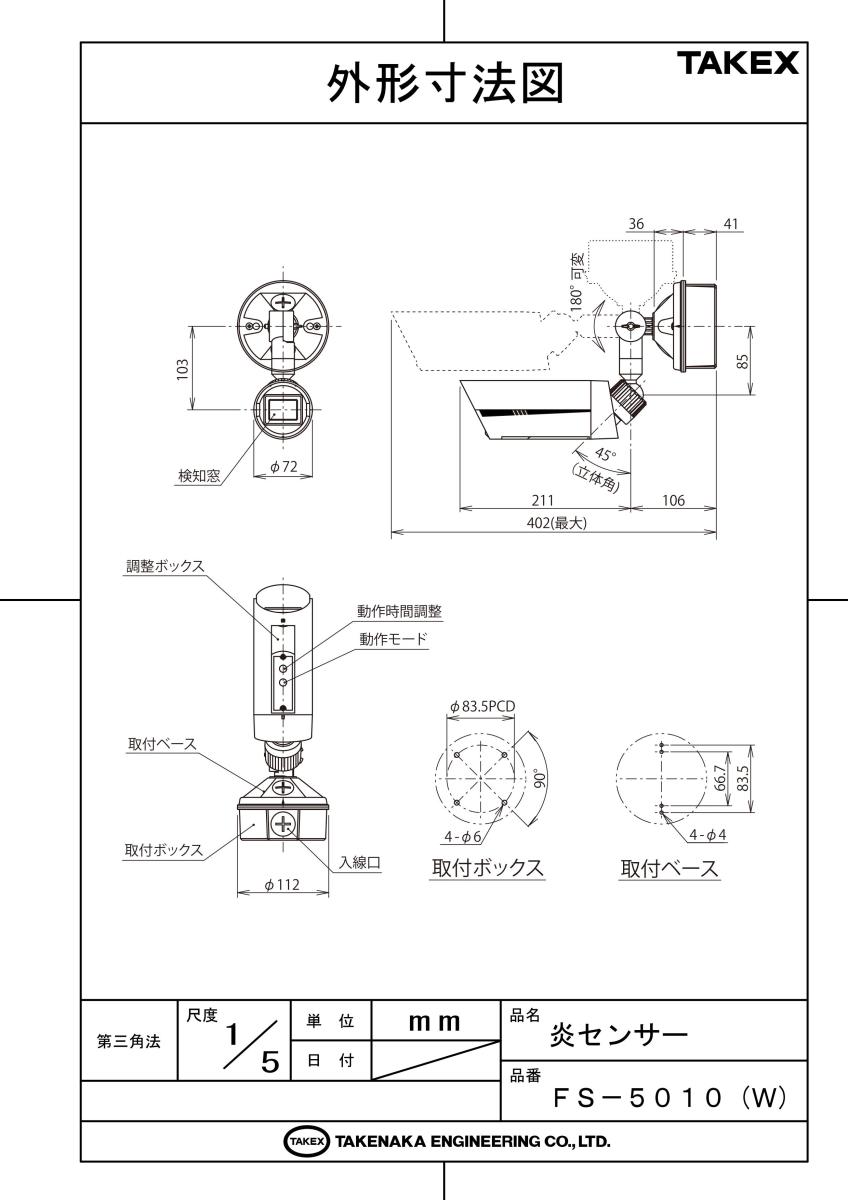

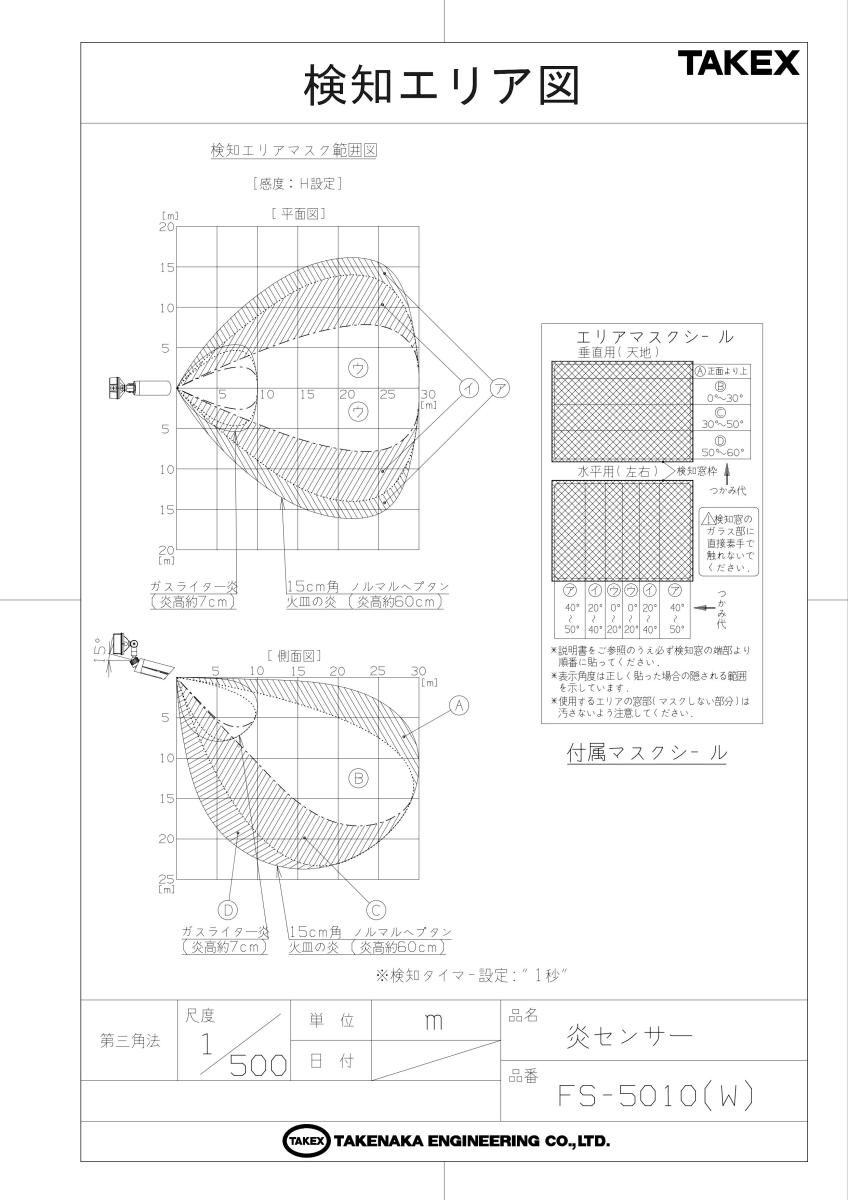

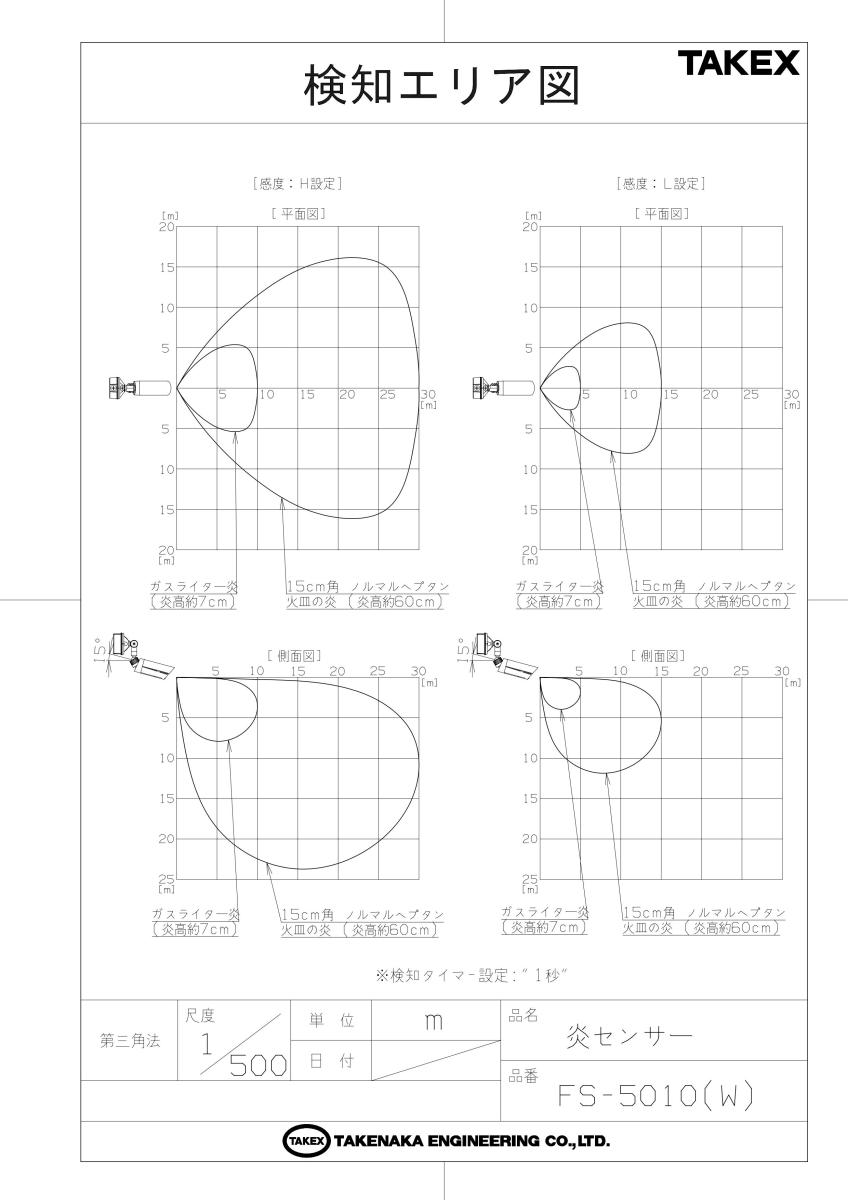

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 屋外資材置場・ごみ集積場の放火監視
  • 重要文化財、神社仏閣の火災対策
  • 禁煙場所での喫煙監視、火気使用検知
  • ガソリンスタンド、ケミカルプラントの防爆周辺監視

導入前に確認したいポイント

  • 紫外線検知のため、ガラス越しでは検知できません
  • 屋外設置時は太陽光の直接入射を避ける必要があります
  • 煙や熱には反応しません（炎の紫外線を検知します）
  • 電源はDC10V〜30Vが必要となります

特長

30m先の炎を瞬時にキャッチする高精度検知

15cm角の火皿の炎を最大30m（正面）、ライターの炎（約7cm）を最大10mの距離で検知可能です。煙や熱が広がる前の段階で炎を直接捉えるため、極めて早期の警報出力を実現します。

8段階の感度・タイマー調整機能

屋外環境における誤動作を最小限に抑えるため、感度設定2段階（H・L）と検知タイマー設定4段階（1秒・3秒・6秒・15秒）を搭載。合計8通りの組み合わせから、現場の環境に最適な設定を選択できます。

現場調査を強力にサポートする紫外線環境チェック機能

設置場所の紫外線ノイズ（電気スパーク、溶接光など）をLEDの点滅速度でモニターできる「自己診断モード」を搭載。科学的な根拠に基づいて最適な設置位置や感度調整を決定できます。

屋外設置を前提とした信頼性の高いボディデザイン

IP43相当の防雨構造を採用したハウジング一体型ボディは、スマートな外観で周囲に溶け込みます。独自のボールロック機構により、垂直・水平方向の検知エリア調整も設置後に自由自在に行えます。

複数のセンサーを識別できる警報メモリー機能

複数台のセンサーを連動させている場合、どのセンサーが発報したかを黄色LEDの点滅・点灯で特定できます。発報後50分で自動消灯するオートリセット設定のほか、手動リセット設定も可能です。

動作時間を制御する昼夜判別機能

照度センサーを内蔵しており、周囲の明るさに応じて「夜間のみ動作させる」といった制御が可能です。10Lxから無制限（24時間監視）まで、ボリュームひとつでスムーズに設定できます。

多彩な報知パターンを実現するフラッシング出力

検知時の接点出力を、通常の連続出力に加えて「フラッシング出力（断続出力）」に切り替えることができます。回転灯やサイレンとの組み合わせにより、より視認性の高い警告を行えます。

不要なエリアを除外するエリアマスキング

付属のエリアマスクシールを検知窓に貼付することで、特定の方向（例：火を扱う隣接店舗、反射光が強い窓）からの紫外線を物理的に遮断し、誤動作を未然に防ぎます。

選定時に評価したい強み

  • 早期火災検知： 煙感知器よりも格段に早い、炎の発生初期段階での検知が可能。
  • 確かな屋外実績： 太陽光の影響を受けにくいオゾン層吸収波長（ソーラーブラインド）を利用。
  • 高い施工性： リード線方式とボールロック式ヘッドにより、迅速な配線と調整を実現。
  • 運用の柔軟性： 出力保持時間や昼夜判別など、現場運用に合わせたカスタマイズが容易。

施工・設置ガイド

本機の性能を十分に発揮させるため、以下の施工条件を守ってください。特に屋外設置時には、太陽光の直射を避けるためセンサーを水平より下向きに設置することが推奨されます。

確認項目 この製品での考え方
設置高さと角度 基本は2.5m〜5m程度の高所に、監視対象を俯瞰するように設置します。
検知窓の清掃 油膜や汚れは紫外線を遮断します。半年に一度程度のアルコール清掃を推奨します。
配線保護 入線口は必ずコーキングやパテで処理し、雨水の侵入を防止してください。
ガラス・アクリル センサーと炎の間に透明な板（ガラス等）があると検知できません。

LED表示の詳細

LED種類 状態 意味・状況
赤色LED 点灯 炎検知中および接点出力中
赤色LED 点滅 環境チェックモード起動中（点滅が速いほどノイズが強い）
黄色LED 点滅/点灯 警報メモリー保持中（どのセンサーが発報したかを示す）

推奨配線距離（電源〜装置間）

線径 DC12V供給時 DC24V供給時
Φ0.65mm 400mまで 3,000mまで
Φ0.9mm 800mまで 5,900mまで
1.25mm2 1,600mまで 11,600mまで

トラブルシューティング

現象 推定原因 処置
全く動作しない 電源電圧不足、検知窓の遮蔽 端子電圧の計測、窓の清掃・障害物の除去
炎がないのに発報する 強い紫外線ノイズ（溶接・水銀灯等） 環境チェックモードで確認し、マスクシールで遮蔽
夜間しか動作しない 動作モードが「夜」側になっている ボリュームを「昼・夜」方向へ回して調整

製品仕様

項目 内容
品名 炎センサー
品番 ＦＳ－５０１０（Ｗ）
検出方式 紫外線検出方式（検出波長：１８５〜２６０ｎｍ）
検知エリア ●検知距離
１０ｍ（正面にてライターの炎：炎高約７ｃｍ）
３０ｍ（正面にて１５ｃｍ角のノルマルヘプタン火皿の炎：炎高約６０ｃｍ）
※環境により変動します
●検知指向角
垂直方向：約７５°（上方：約１５°、下方：約６０°）
水平方向：約１００°
角度調整 垂直方向：下方９０°（水平〜垂直）
水平方向：１８０°
感度調整 ●感度：Ｈ（１００％）、Ｌ（５０％）２段階
●検知タイマー：１秒、３秒、６秒、１５秒（４段階）
電源電圧 ＤＣ１０〜３０Ｖ（極性なし）
消費電流 ３５ｍＡ以下
検知出力（警報出力） ●接点方式：無電圧接点　ｃ接点（AC/DC30V・0.5A以下）
●出力時間：約2秒〜1分、または約5秒〜10分（切替）
●動作形態：連続出力または断続出力（フラッシング）
動作モード 周囲照度による昼夜判別（１０ｌｘ〜∞ｌｘ）
警報メモリー機能 メモリー表示灯（黄）が点滅・点灯（有無設定可）
配線接続 リード線式（電源：2本、無電圧接点：3本）
使用可能周囲温度 －２０℃〜＋５０℃（結露・氷結なきこと）
設置場所 屋内・屋外（防雨構造 ＩＰ４３相当）
質量 約５５０ｇ
外観 樹脂（ホワイト）

FAQ

Q：このセンサーは煙や熱を検知できますか？ A：いいえ、本機は炎に含まれる「紫外線」のみを検知します。紫外線の含まれない煙や熱には反応しません。
Q：ガラス越しに外を監視することは可能ですか？ A：不可能です。紫外線は一般的なガラスや透明なプラスチックを透過しないため、必ず直接炎が見える場所に設置してください。
Q：屋外設置時に太陽光で誤動作しませんか？ A：太陽光に含まれる紫外線の多くをカットする設計（ソーラーブラインド）ですが、直射日光が検知窓に入ると誤動作の原因となります。必ず水平より下向きに設置してください。
Q：検知距離はどのくらいですか？ A：ライターの炎（7cm）で約10m、15cm角の火皿の炎（60cm）で約30mが目安です。炎の大きさが大きいほど、より遠くから検知可能です。
Q：雨に濡れても大丈夫ですか？ A：IP43相当の防雨構造ですので、屋外設置が可能です。ただし、完全防水ではないため、多量の水がかかる場所や激しい風雨に晒される場所では、庇を設けるなどの対策をお勧めします。
Q：誤報を減らすための機能はありますか？ A：はい。感度調整のほか、検知までの時間を最大15秒まで設定できる「検知タイマー」を搭載しています。一瞬のスパークなどによる誤動作を効果的に防げます。
Q：メンテナンスは何をすればよいですか？ A：検知窓に付着した油膜や汚れが紫外線を遮るため、定期的にアルコールを染み込ませた柔らかい布で検知窓を清掃してください。
Q：消防用設備として設置できますか？ A：いいえ、本機は消防法で定められた「自動火災報知設備」の感知器ではありません。早期発見のための補助的、またはセキュリティ目的のセンサーとしてご利用ください。
Q：夜間だけ動作させることはできますか？ A：はい、昼夜判別ボリュームを調整することで、暗い時（夜間）のみ検知・出力させることが可能です。
Q：どのセンサーが発報したか確認できますか？ A：警報メモリー機能をONにすれば、発報したセンサーの黄色LEDが点灯（または点滅）し続けるため、一目で確認できます。
