屋外用デイナイトカプセルネットワークカメラ [NOC-IR21T]

屋外用デイナイトカプセルネットワークカメラ [NOC-IR21T]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ネットワークカメラ 屋外用 IP66 フルHD 1080p PoE対応 赤外線暗視

NOC-IR21T 屋外用デイナイトカプセルネットワークカメラ

2メガピクセルの高精細映像と最新のH.265圧縮に対応した、屋外設置用カプセルネットワークカメラです。フォーカス自動調整機能を搭載し、ネットワーク経由での遠隔設定が可能。過酷な屋外環境下でも、安定した証拠能力の高い映像を24時間提供します。

  • 型番： NOC-IR21T
  • 解像度： 1920 × 1080 (フルHD)
  • レンズ： 4.3倍デイナイト型P-アイリスレンズ
  • 暗視性能： 最大赤外線照射距離 30m
  • 電源： PoE(IEEE802.3af) / DC12V / AC24V
  • 保護等級： IP66準拠（防塵・防水）

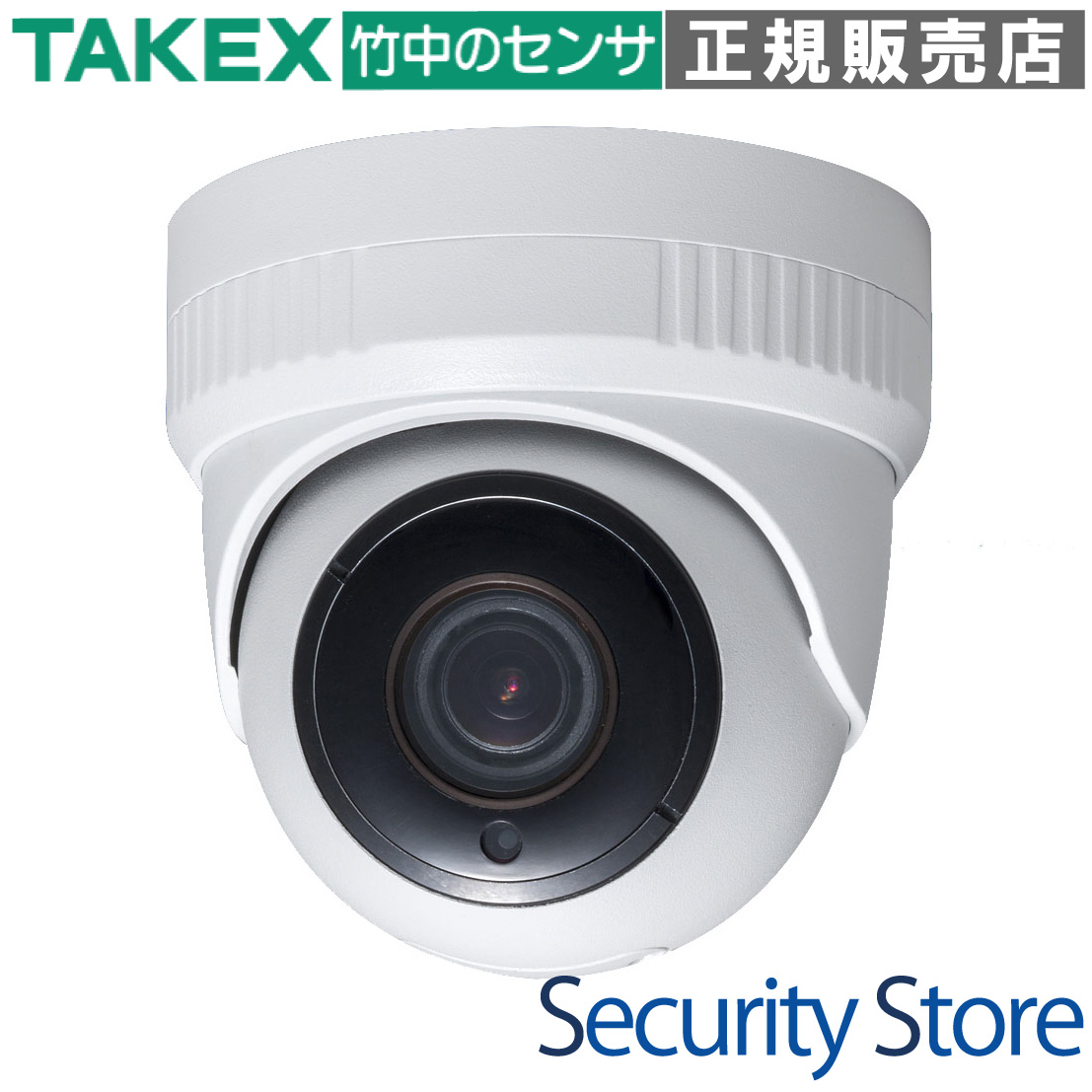

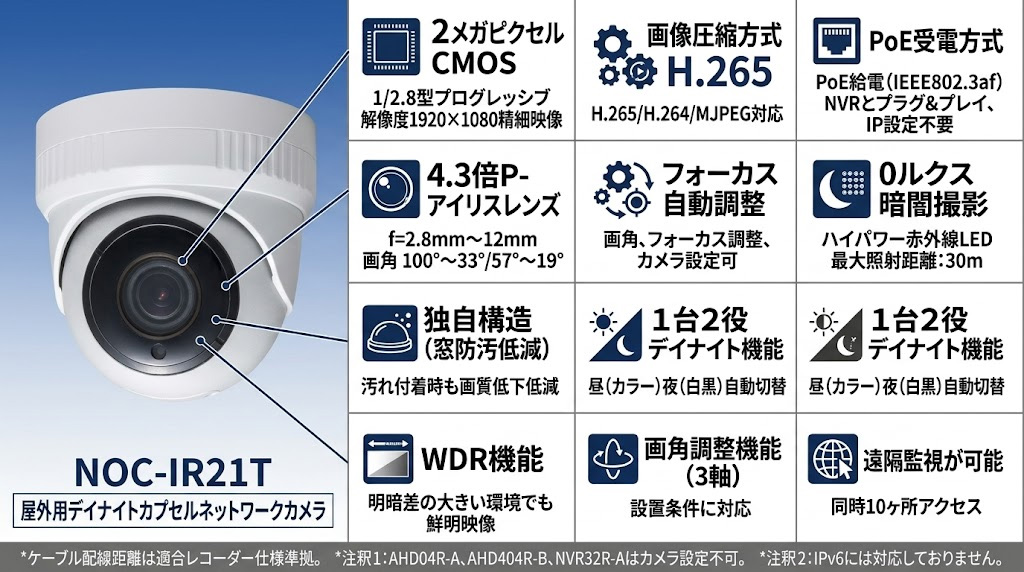

NOC-IR21T 屋外用デイナイトカプセルネットワークカメラ 製品画像

資料ダウンロード

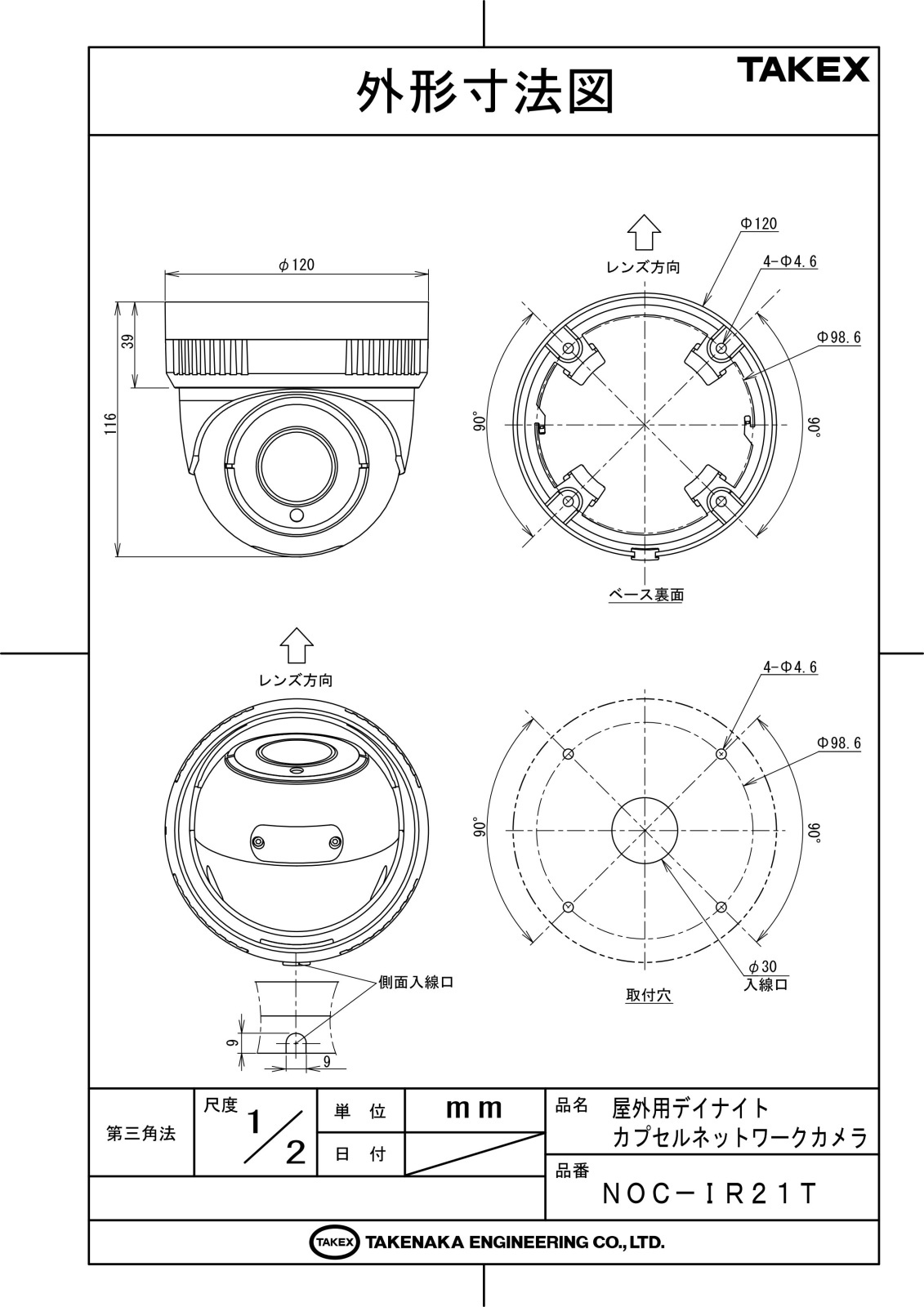

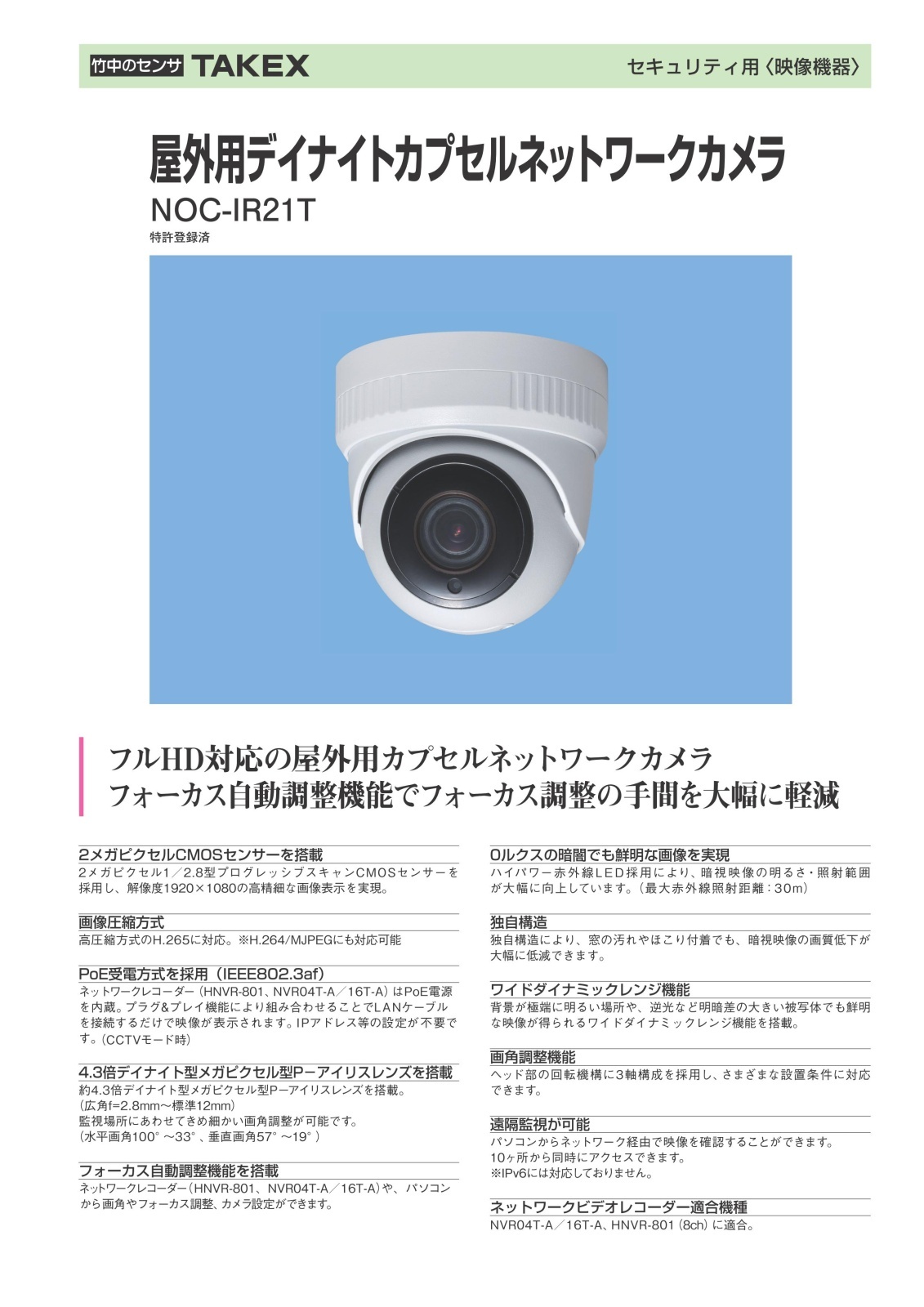

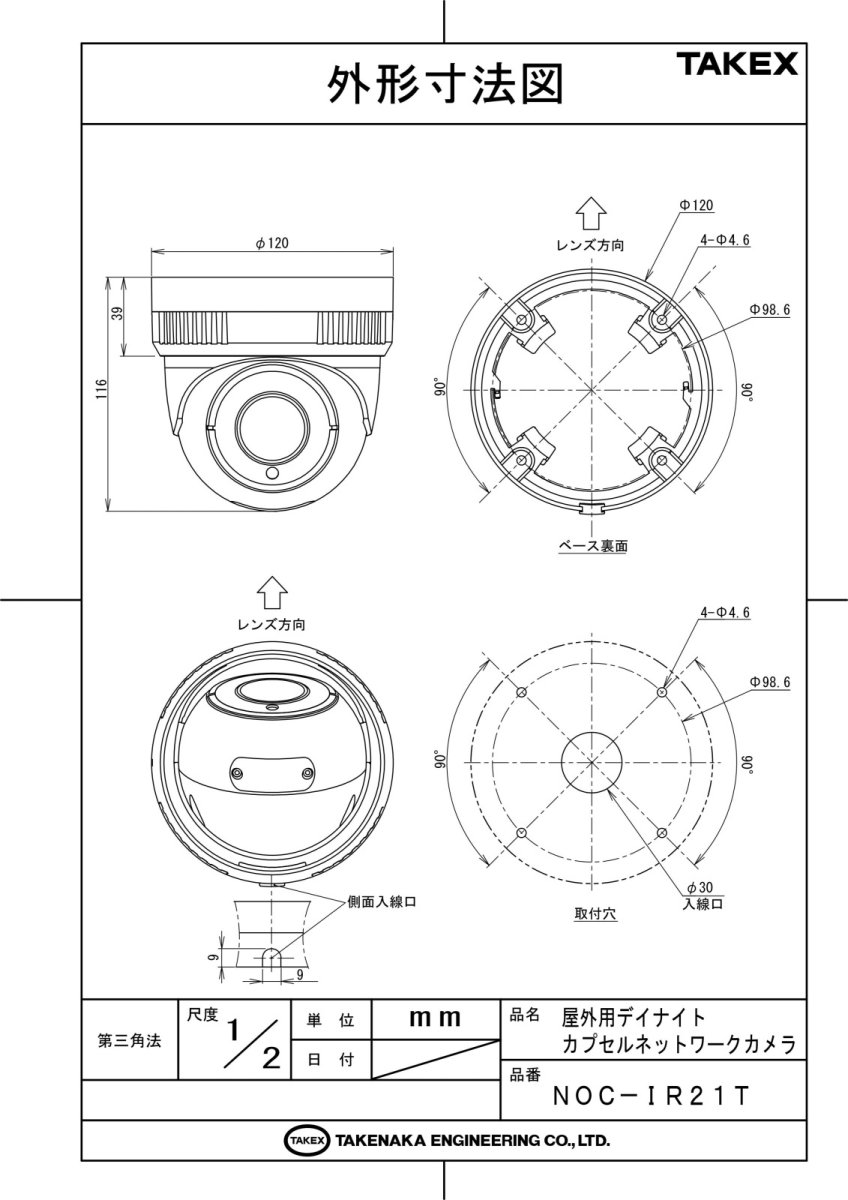

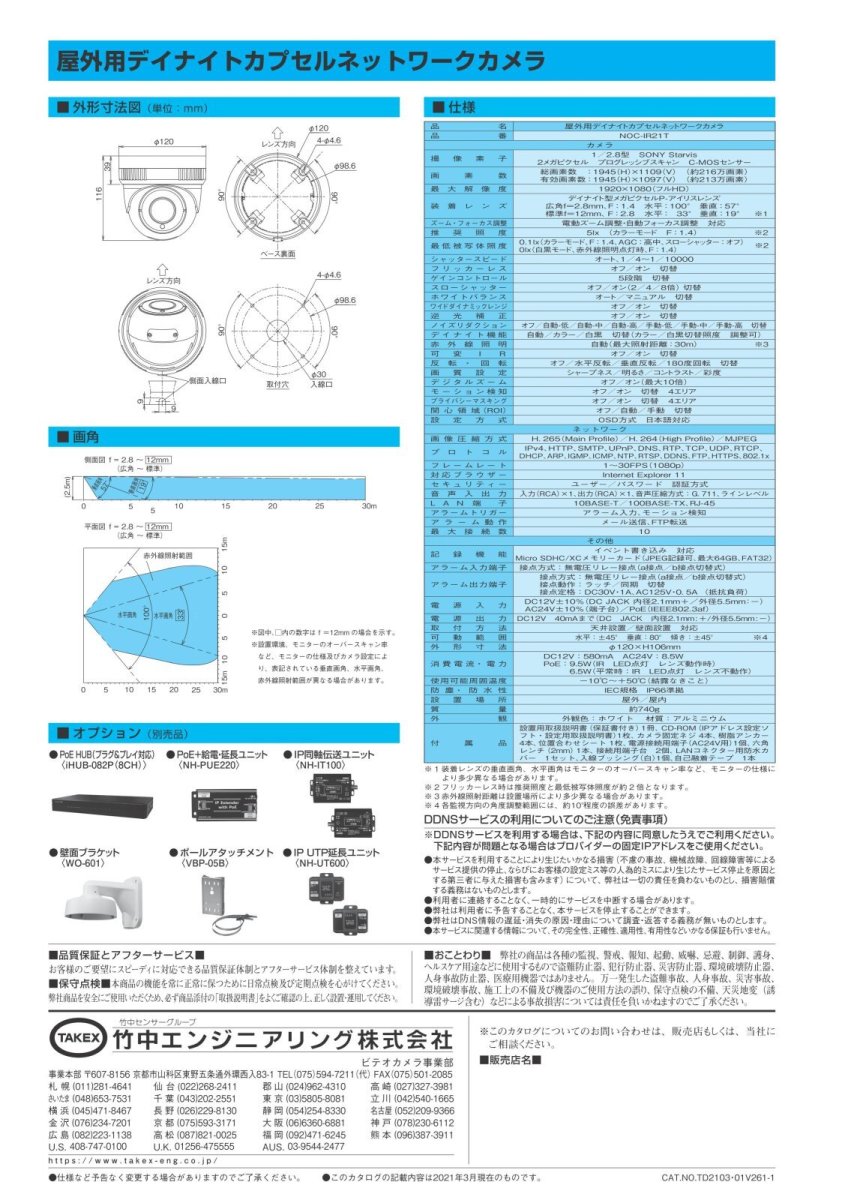

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • ビルの外壁、駐車場、倉庫の屋外監視
  • 高精細な人物特定が求められる店舗入口
  • 夜間の無人施設や資材置場の防犯
  • 逆光環境の激しいエントランスホール
  • PoE給電を利用した省配線施工現場

導入前に確認したいポイント

  • 視聴用PCのブラウザはIE11が必要です
  • 赤外線センサー（受光器）との干渉確認
  • PoE給電環境または電源配線の有無
  • SDカード録画利用時のカード仕様確認
  • 録画機（NVR）のH.265/ONVIF対応状況

特長

2メガピクセルCMOSセンサーによる高精細描写

1/2.8型プログレッシブスキャンCMOSセンサーを採用し、1920×1080のフルHD解像度を実現しました。細部まで鮮明な画像は、事故発生時の状況把握や人物特定において極めて高い証拠能力を発揮します。

高効率圧縮テクノロジー H.265 対応

最新のビデオコーデックH.265に対応。従来のH.264と比較して、同等画質でありながらデータ量を大幅に削減。ネットワーク帯域の負荷を軽減し、長時間録画におけるストレージコストを抑制します。

施工効率を劇的に高める「フォーカス自動調整機能」

電動ズームおよび自動フォーカス調整機能を搭載。高所作業車などでの現場調整が困難な場所でも、ネットワーク経由でPCから画角やフォーカスの精密な追い込みが可能です。設置後のメンテナンス性も大幅に向上しています。

4.3倍デイナイト型P-アイリスレンズ搭載

f=2.8mmの広角から12mmの標準までカバーする4.3倍バリフォーカルレンズを搭載。監視場所に応じた柔軟な画角調整が可能です。また、P-アイリス機構により、適切な絞り制御を行い、常に鮮明でボケの少ない映像を提供します。

暗闇でも鮮明な視界を確保する「スマートIR」

ハイパワー赤外線LEDにより、最大30mの暗視が可能。さらに、被写体との距離に応じて赤外線照射量を自動調節する「可変IR」機能を備え、夜間の近距離被写体で発生しがちな「白飛び（ハレーション）」を徹底的に抑えます。

逆光・明暗差に強いWDR（ワイドダイナミックレンジ）

背景が極端に明るい窓際や、夜間の車のヘッドライトなど、明暗差の激しい環境下でも黒つぶれや白飛びを防ぐWDR機能を搭載。視認性を損なうことなく、安定した映像監視を実現します。

独自構造による暗視画質の維持

レンズ前面の窓への汚れやホコリの付着による、赤外線光の乱反射を抑える独自構造を採用。長期間の運用においても、暗視映像の画質低下を大幅に低減し、安定した監視をサポートします。

関心領域（ROI）機能による最適化通信

画面内の重要な箇所のみを高画質で送信し、それ以外のエリアの画質を落とすROI機能を搭載。ネットワーク帯域を効率的に利用しながら、監視目的を達成するための重要な映像データを確保します。

設置環境を選ばない3軸回転機構

カメラ内部のヘッド部回転機構に3軸構成を採用。壁面設置、天井設置、斜め方向の設置など、あらゆる取付条件において垂直・水平な正しい映像が得られるように柔軟な調整が可能です。

IP66準拠の堅牢な耐環境性能

IEC規格IP66に準拠した防塵・防水設計により、屋外の過酷な天候下でも安心して使用可能です。アルミニウム製の筐体は高い耐久性を持ち、長期にわたる安定稼働を約束します。

選定時に評価したい強み

  • 高い保守性： ネットワーク経由での自動フォーカス調整により、経年変化によるピントズレにも迅速対応可能。
  • 優れた夜間視認性： スマートIRと独自レンズ構造により、夜間の白飛びや汚れによるボケを最小限に。
  • システム親和性： 同社製NVRとのプラグ＆プレイ対応。LANケーブルを挿すだけで設定不要の運用が可能。
  • 高効率な録画： H.265とROI機能の組み合わせにより、ストレージ投資を最小限に抑えつつ高画質を維持。

施工・設置ガイド

本機を適切に運用するため、設置時には以下の技術的要件を確認してください。

確認項目 設計・施工上の注意点
赤外線干渉の回避 防犯用赤外線センサー（アクティブビーム）と同じエリアに設置する場合、干渉による不検知・誤報の恐れがあります。高低差や角度の調整が必要です。
配線距離と品質 Cat5e以上のLANケーブルを使用し、配線長は100m以内としてください。ノイズ源となる動力線との並走は避けてください。
ハンチング防止設定 デイ→ナイト切替の閾値設定において、反射光によるループ動作を防ぐため、切替数値に「3以上」の差を持たせる設定を推奨します。
屋外結露対策 付属の防水カバーおよび自己融着テープを使用し、接続部への浸水を完全に遮断してください。

内部設定・ステータス表示

WEB UI管理画面を通じて、以下の詳細な動作確認および設定変更が可能です。

項目 挙動・設定内容
アラーム入力 (SENSOR1) 物理接点入力検知時にUI上で赤色点灯。イベント連動のトリガー。
動き検知エリア 4エリア独立設定。感度1〜30の範囲で、環境に合わせた最適化が可能。
デイ＆ナイト閾値 カラー/白黒の切替照度を現場に合わせて調整（ハンチング防止機能付）。
ストレージ状態 Micro SDカードの容量使用率および正常マウント状態をリアルタイム表示。

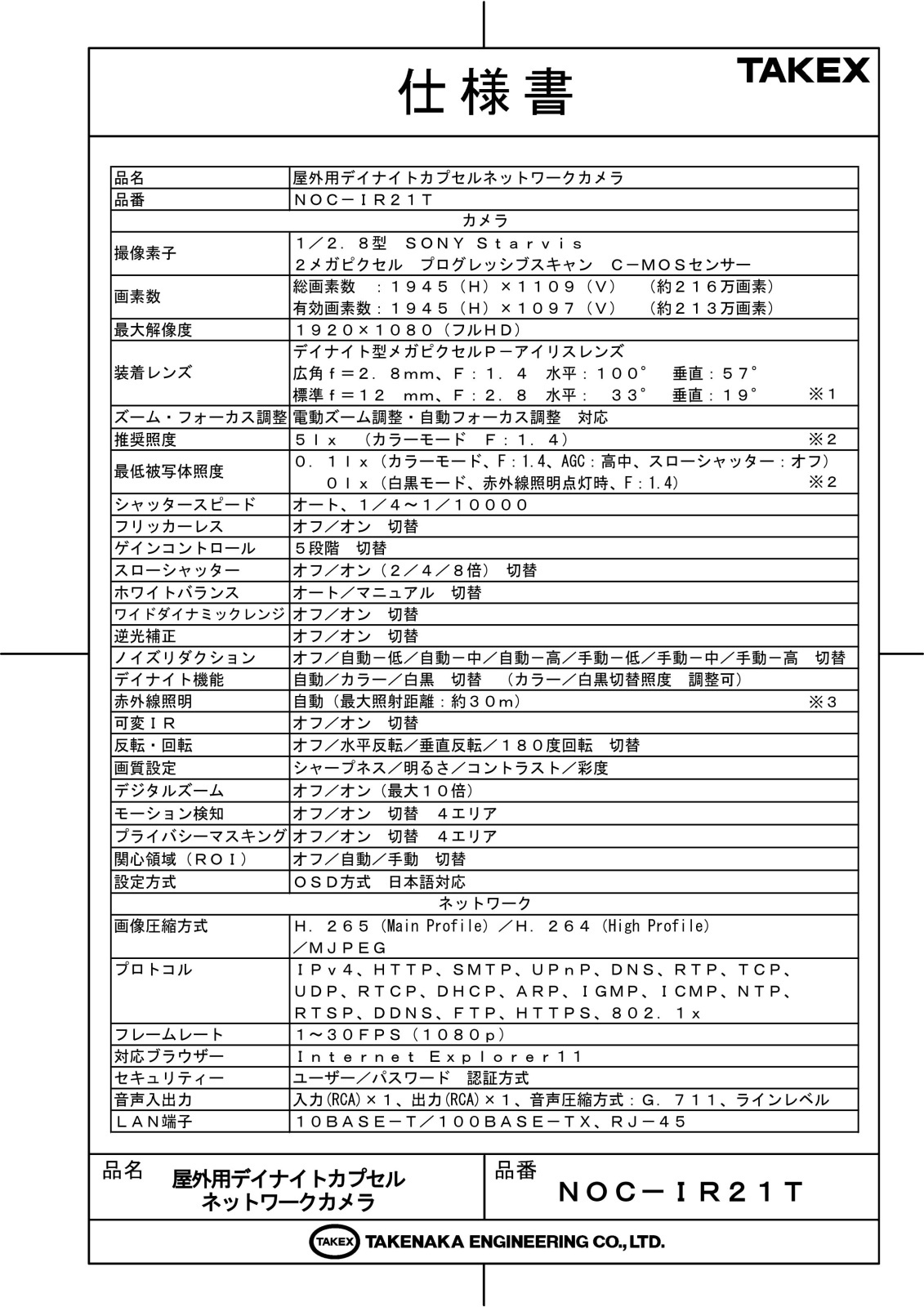

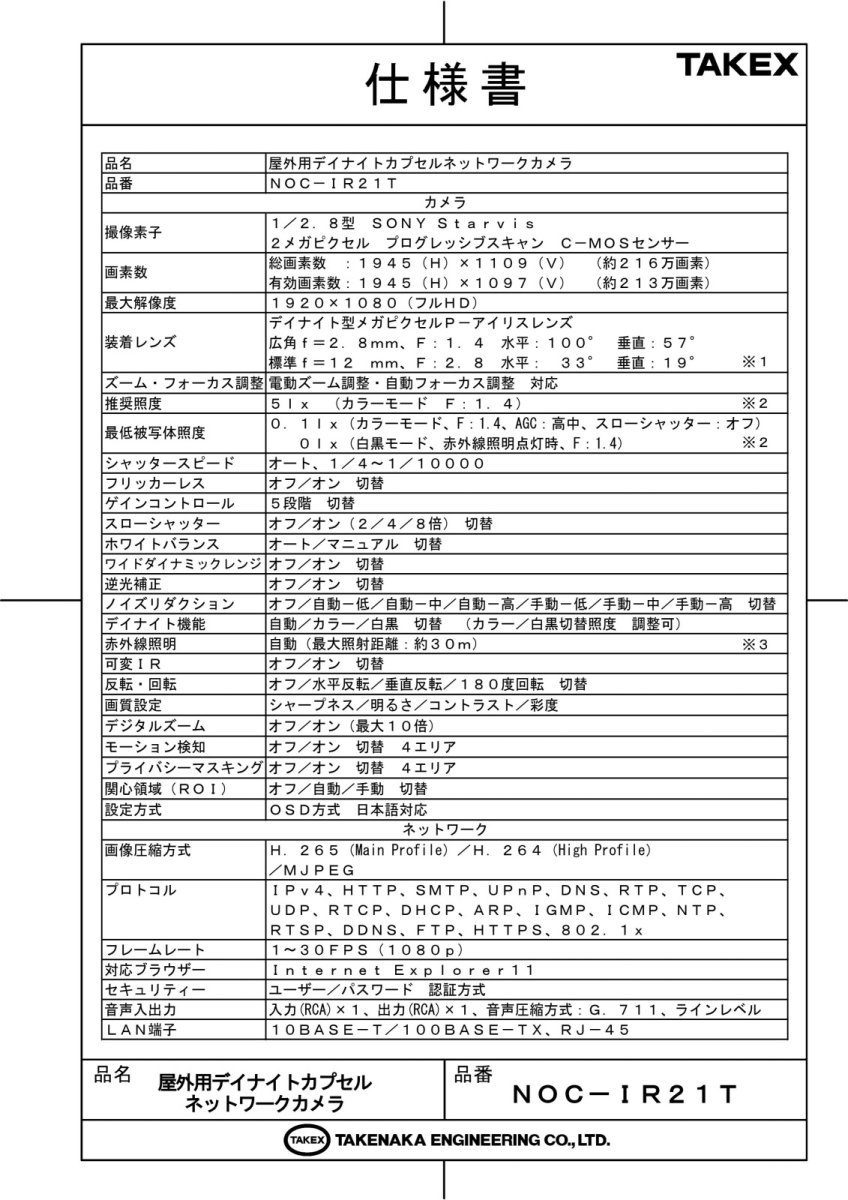

製品仕様

カメラ仕様
撮像素子1／2.8型 SONY Starvis 2メガピクセル プログレッシブスキャン C-MOSセンサー
画素数総画素数：1945 (H) × 1109 (V) （約216万画素）
有効画素数：1945 (H) × 1097 (V) （約213万画素）
最大解像度1920 × 1080 (フルHD)
装着レンズデイナイト型メガピクセルP－アイリスレンズ
広角 f＝2.8mm、 F：1.4 水平：100° 垂直：57°
標準 f＝12 mm、 F：2.8 水平：33° 垂直：19° ※1
ズーム・フォーカス調整電動ズーム調整・自動フォーカス調整 対応
推奨照度5 lx （カラーモード F：1.4） ※2
最低被写体照度0.11 lx （カラーモード、F：1.4、AGC：高中、スローシャッター：オフ）
0 lx （白黒モード、赤外線照明点灯時、F：1.4） ※2
シャッタースピードオート、1／4 〜 1／10000
フリッカーレスオフ／オン 切替
ゲインコントロール5段階 切替
スローシャッターオフ／オン (2 / 4 / 8倍) 切替
ホワイトバランスオート／マニュアル 切替
ワイドダイナミックレンジオフ／オン 切替
逆光補正オフ／オン 切替
ノイズリダクションオフ／自動－低／自動－中／自動－高／手動－低／手動－中／手動－高 切替
デイナイト機能自動／カラー／白黒 切替 （カラー／白黒切替照度 調整可）
赤外線照明自動 (最大照射距離：約30m) ※3
可変IRオフ／オン 切替
反転・回転オフ／水平反転／垂直反転／180度回転 切替
画質設定シャープネス／明るさ／コントラスト／彩度
デジタルズームオフ／オン (最大10倍)
モーション検知オフ／オン 切替 4エリア
プライバシーマスキングオフ／オン 切替 4エリア
関心領域 (ROI)オフ／自動／手動 切替
設定方式OSD方式 日本語対応
ネットワーク
画像圧縮方式H.265 (Main Profile) ／H.264 (High Profile) ／MJPEG
プロトコルIPv4、HTTP、SMTP、UPnP、DNS、RTP、TCP、UDP、RTCP、DHCP、ARP、IGMP、ICMP、NTP、RTSP、DDNS、FTP、HTTPS、802.1x
フレームレート1 〜 30FPS (1080p)
対応ブラウザーInternet Explorer 11
セキュリティーユーザー／パスワード 認証方式
音声入出力入力 (RCA) × 1、出力 (RCA) × 1、音声圧縮方式：G.711、ラインレベル
LAN端子10BASE-T／100BASE-TX、RJ-45
アラームトリガーアラーム入力、モーション検知
アラーム動作メール送信、FTP転送
最大接続数10

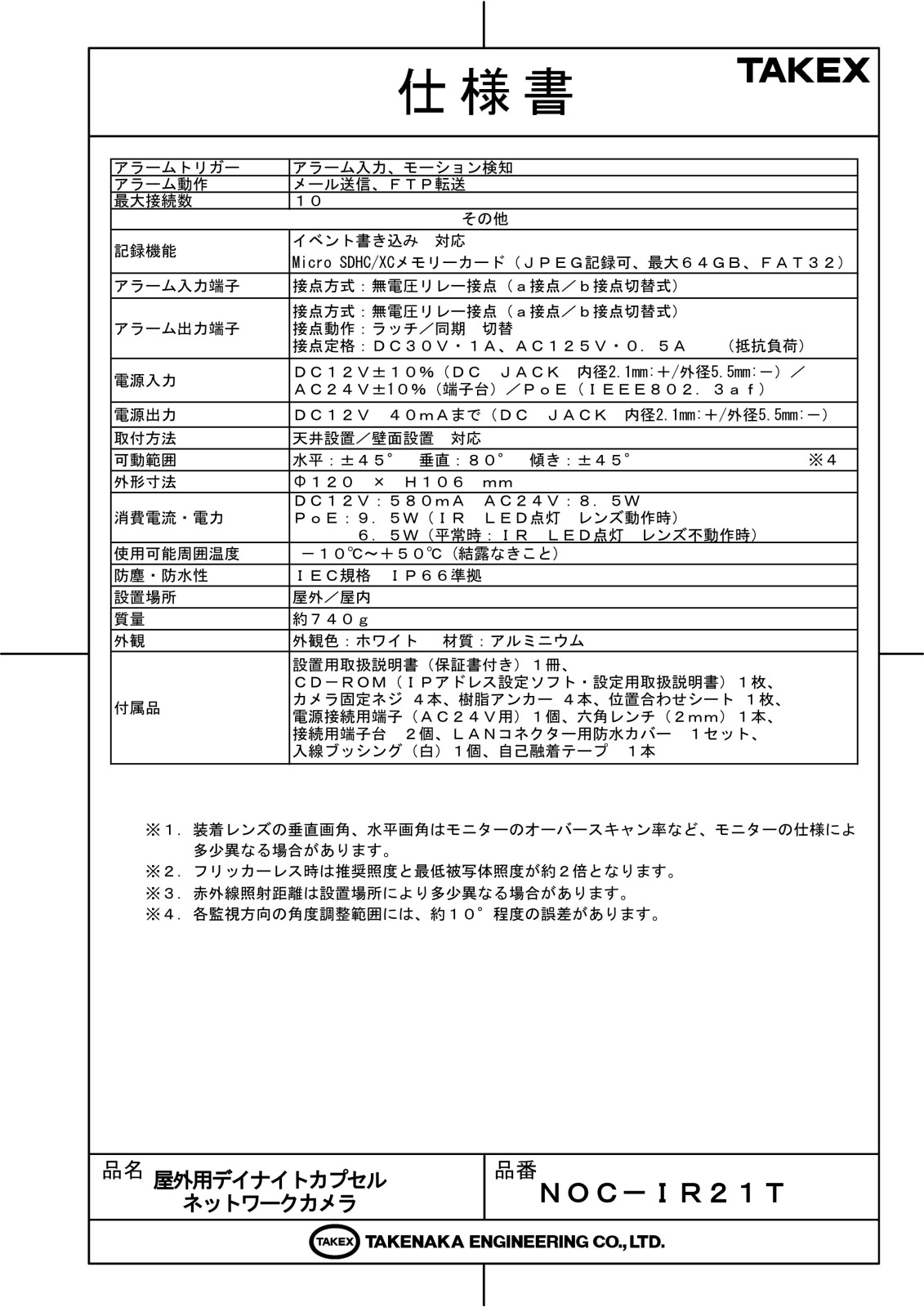

物理・その他仕様
記録機能イベント書き込み 対応
Micro SDHC/XCメモリーカード (JPEG記録可、最大64GB、FAT32)
アラーム入力端子接点方式：無電圧リレー接点 (a接点／b接点切替式)
アラーム出力端子接点方式：無電圧リレー接点 (a接点／b接点切替式)
接点動作：ラッチ／同期 切替
接点定格：DC30V・1A、AC125V・0.5A (抵抗負荷)
電源入力DC12V±10% ／ AC24V±10% ／ PoE (IEEE802.3af)
電源出力DC12V 40mAまで
取付方法天井設置／壁面設置 対応
外形寸法Φ120 × H116 mm
消費電流・電力DC12V：580mA 　AC24V：8.5W
PoE：9.5W (IR LED点灯 レンズ動作時)
使用可能周囲温度－10℃ 〜 +50℃ (結露なきこと)
防塵・防水性IEC規格 IP66準拠
質量約740 g
付属品設置用取扱説明書、CD-ROM、固定ネジ一式、防水カバー一式、自己融着テープ他

※1：装着レンズの画角はモニター仕様等により多少異なる場合があります。 ※2：フリッカーレス時は推奨照度等が約2倍となります。 ※3：赤外線照射距離は設置場所により異なります。

FAQ

Q：視聴や設定に必要なPCブラウザは何ですか？ A：本製品のWEB UI管理画面は Internet Explorer 11 専用です。Microsoft EdgeやGoogle Chrome、Firefoxには対応しておりませんのでご注意ください。
Q：初期IPアドレスとパスワードを教えてください。 A：初期IPアドレスは「192.168.0.200」、初期ユーザー名は「ADMIN」、パスワードは「1234」に設定されています。
Q：PoE給電に対応していますか？ A：はい、PoE (IEEE802.3af) に対応しています。PoE内蔵のNVRやスイッチングハブを使用すれば、LANケーブル1本で映像配信と電源供給が可能です。
Q：暗闇でも撮影可能ですか？ A：はい、ハイパワー赤外線LEDを搭載しており、最大30m先までの暗視撮影が可能です。
Q：屋外に直接設置しても大丈夫ですか？ A：IP66（防塵・防水）に準拠しているため、雨の当たる屋外への設置が可能です。ただし、接続部の防水処理は確実に行ってください。
Q：フォーカスの調整は現地で行う必要がありますか？ A：電動ズームと自動フォーカス調整機能を搭載しているため、設置後にPC画面上からリモートで調整が可能です。
Q：SDカード録画には対応していますか？ A：はい、最大64GBまでのMicro SDHC/XCメモリーカードに対応しています（スピードクラス10以上推奨）。
Q：夜間に近距離の被写体が白くなる（白飛び）のを防げますか？ A：可変IR（スマートIR）機能を搭載しており、被写体の明るさに合わせて赤外線照射量を自動調節し、白飛びを抑制します。
Q：以前のTAKEX製レコーダー（HNVRシリーズ等）で使えますか？ A：設定メニューの「レガシーカメラモード」をオンにすることで、旧型レコーダーとの互換性を確保できます。
Q：蛍光灯のチラツキ（フリッカー）は抑えられますか？ A：50Hz地域（東日本など）で発生するフリッカーを抑制するフリッカーレスモードを搭載しています。
