【在庫限り】ネットワークビデオレコーダー TAKEX 竹中エンジニアリング [NVR16T-A]

【在庫限り】ネットワークビデオレコーダー TAKEX 竹中エンジニアリング [NVR16T-A]

販売価格: 会員のみ販売

商品詳細

Milesight / 竹中エンジニアリング ネットワークビデオレコーダー(NVR) 16チャンネル RAID1/5対応 PoE+給電内蔵

NVR16T-A 【在庫限り】ネットワークビデオレコーダー

最大4K解像度に対応した16チャンネルの高機能ネットワークビデオレコーダー。大容量8TB HDDを標準搭載し、RAIDによるデータ冗長性とPoE+給電による施工の簡略化を両立した、中〜大規模監視システムに最適な録画機です。

  • 型番： NVR16T-A
  • 製品名： 16チャンネル ネットワークビデオレコーダー
  • HDD容量： 標準8TB（4TB×2） / 最大20TB（最大5台搭載可能）
  • 主な用途： 中規模〜大規模監視、データ冗長性が求められる現場、4K高精細監視
  • 設置場所： 屋内（ラックマウントまたは横置き設置）
  • 電源・給電： AC100V入力、本体PoE+(8ポート) + 付属PoE HUB(8ポート)

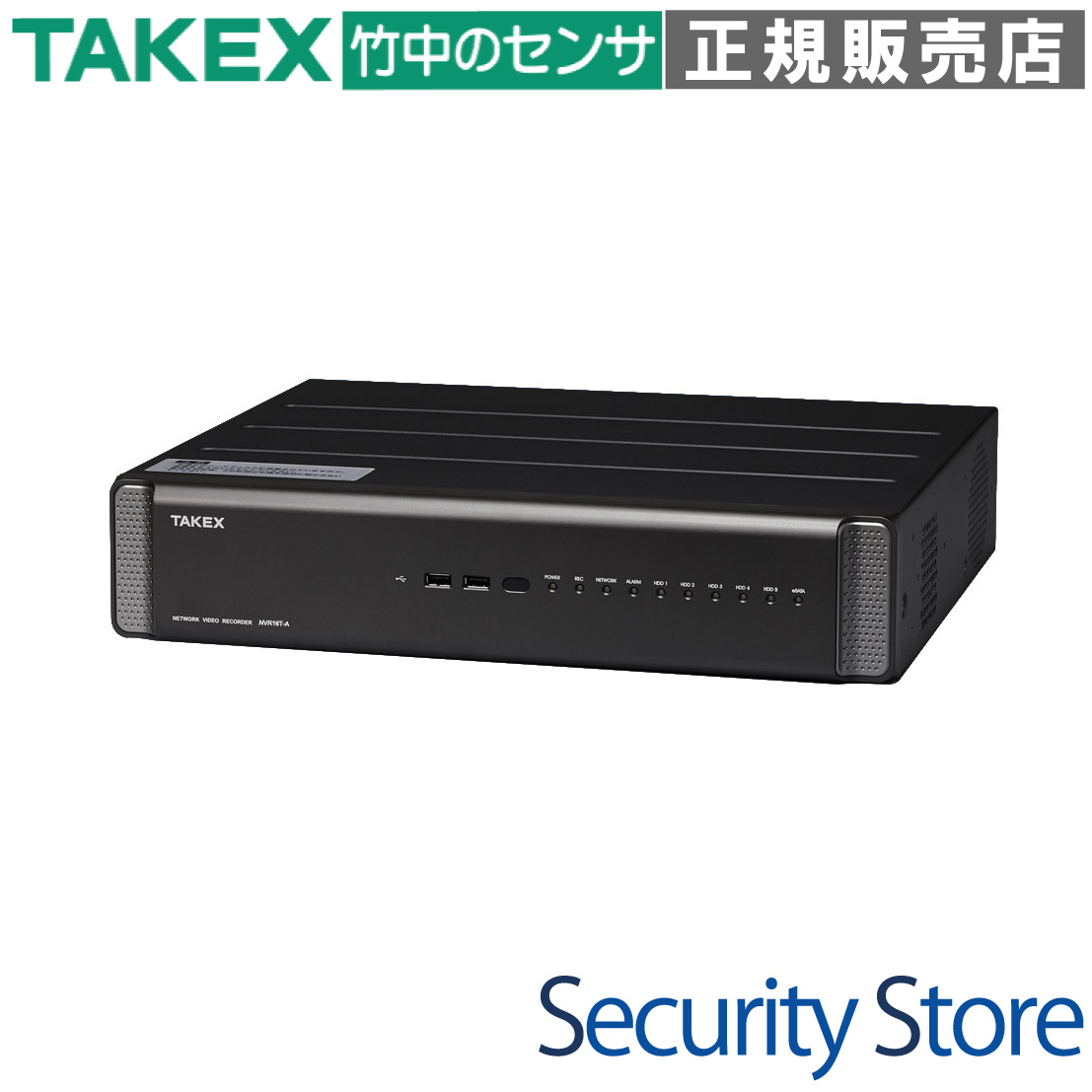

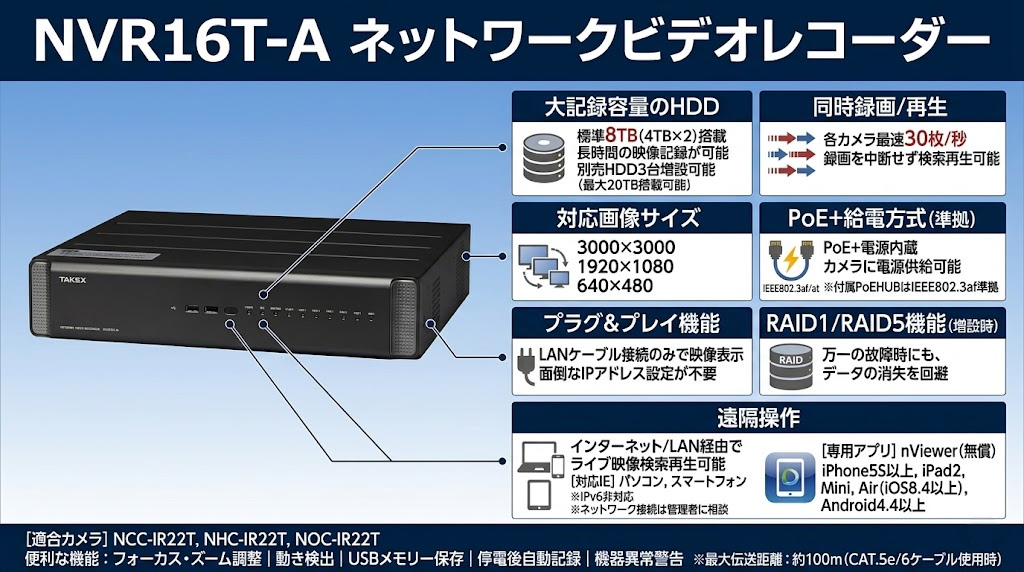

ネットワークビデオレコーダー NVR16T-A の製品画像

資料ダウンロード

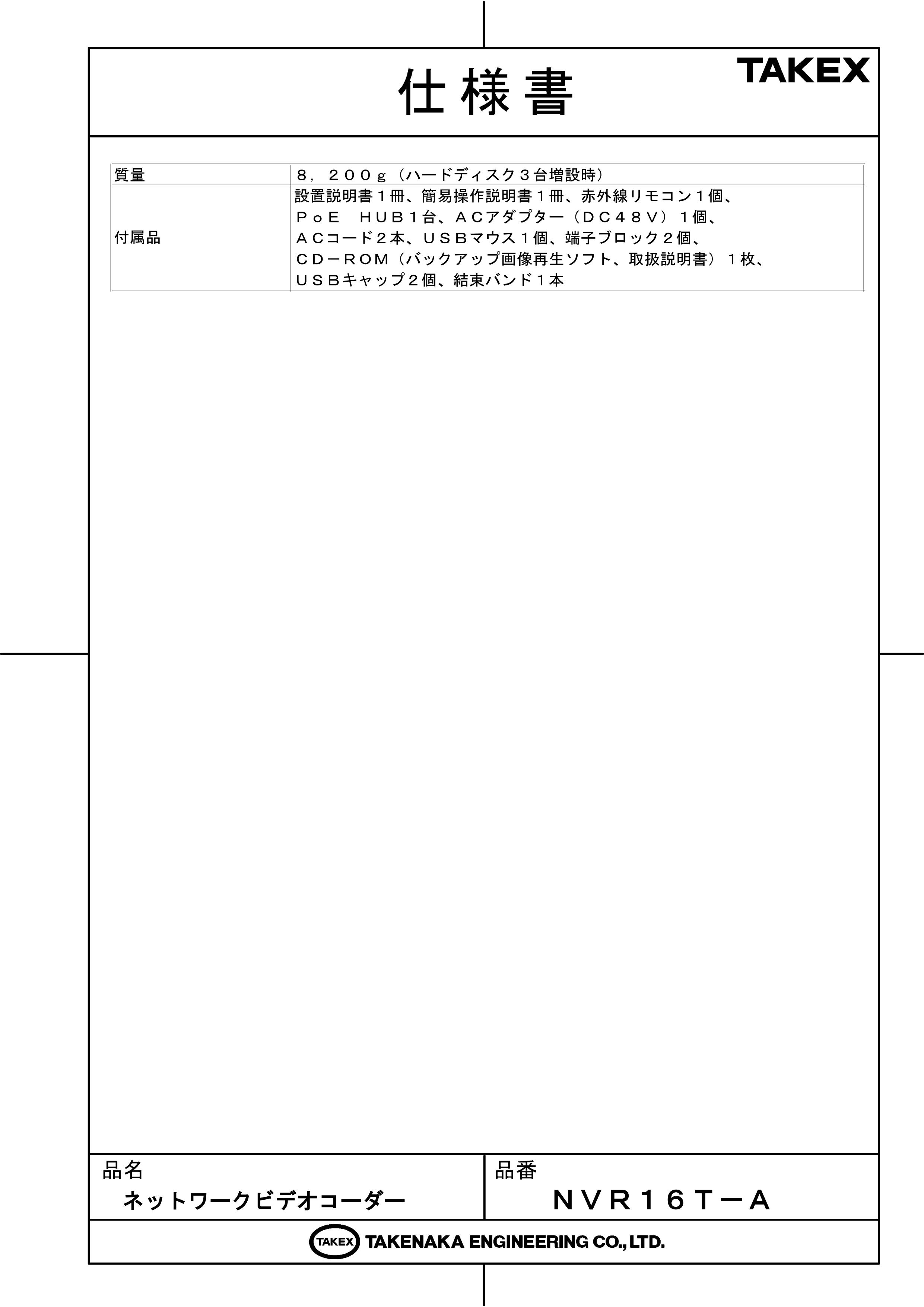

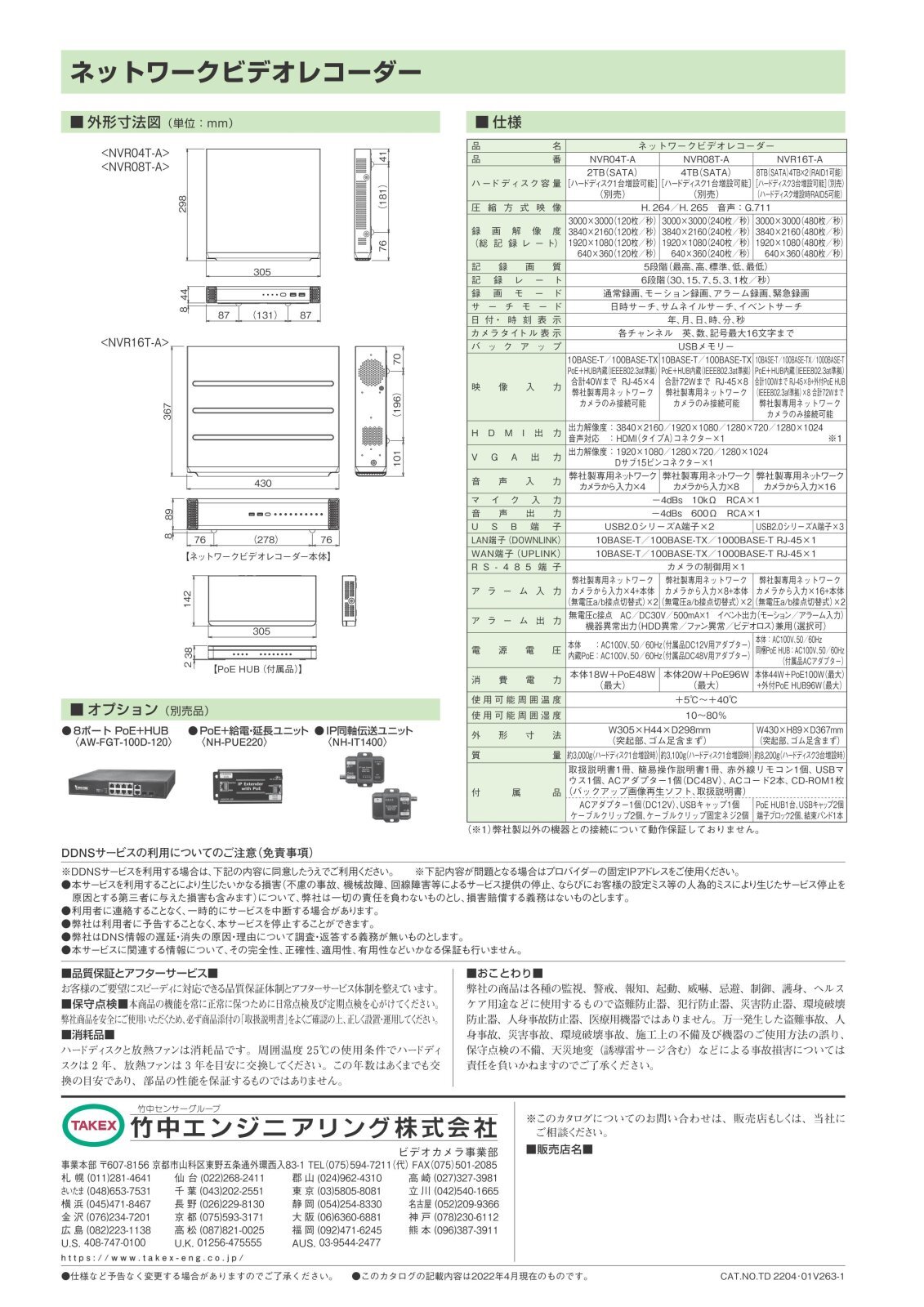

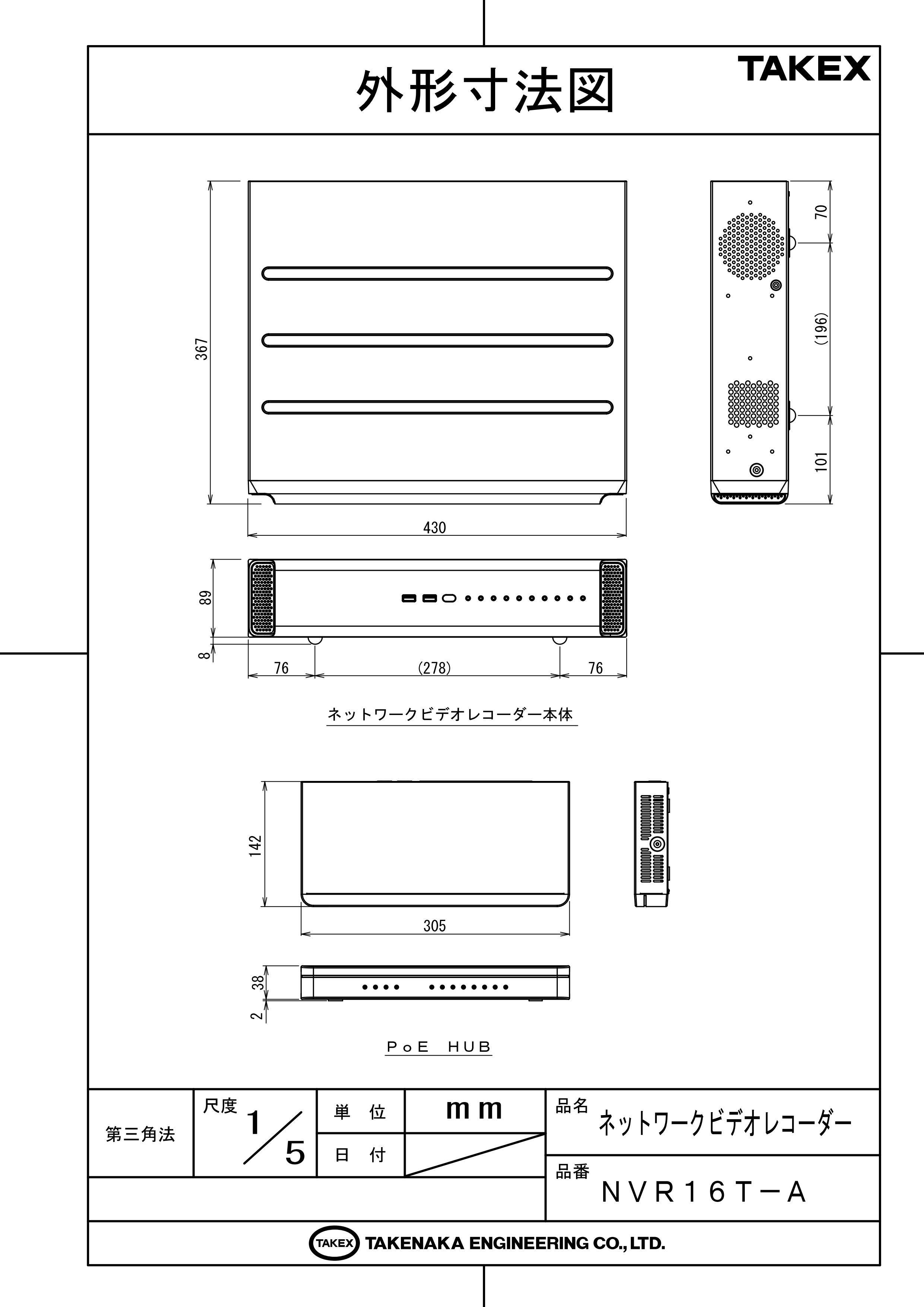

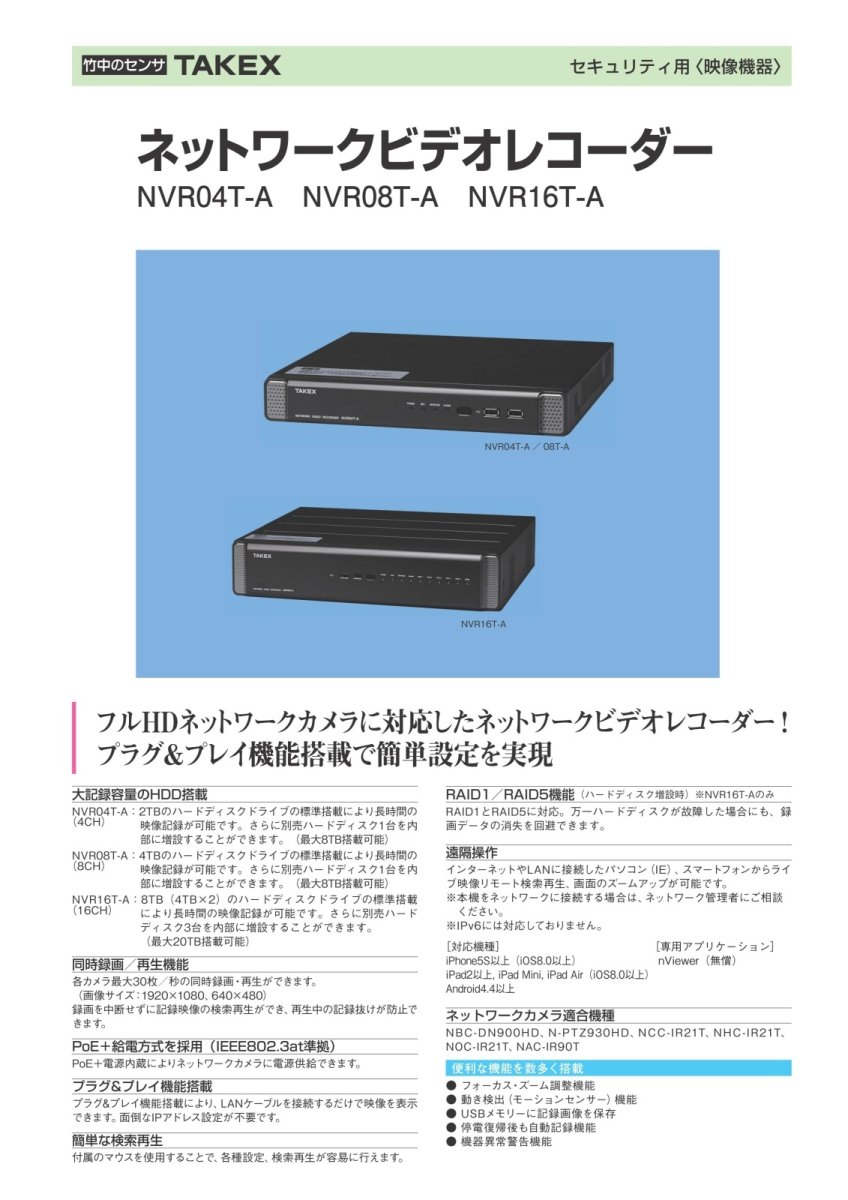

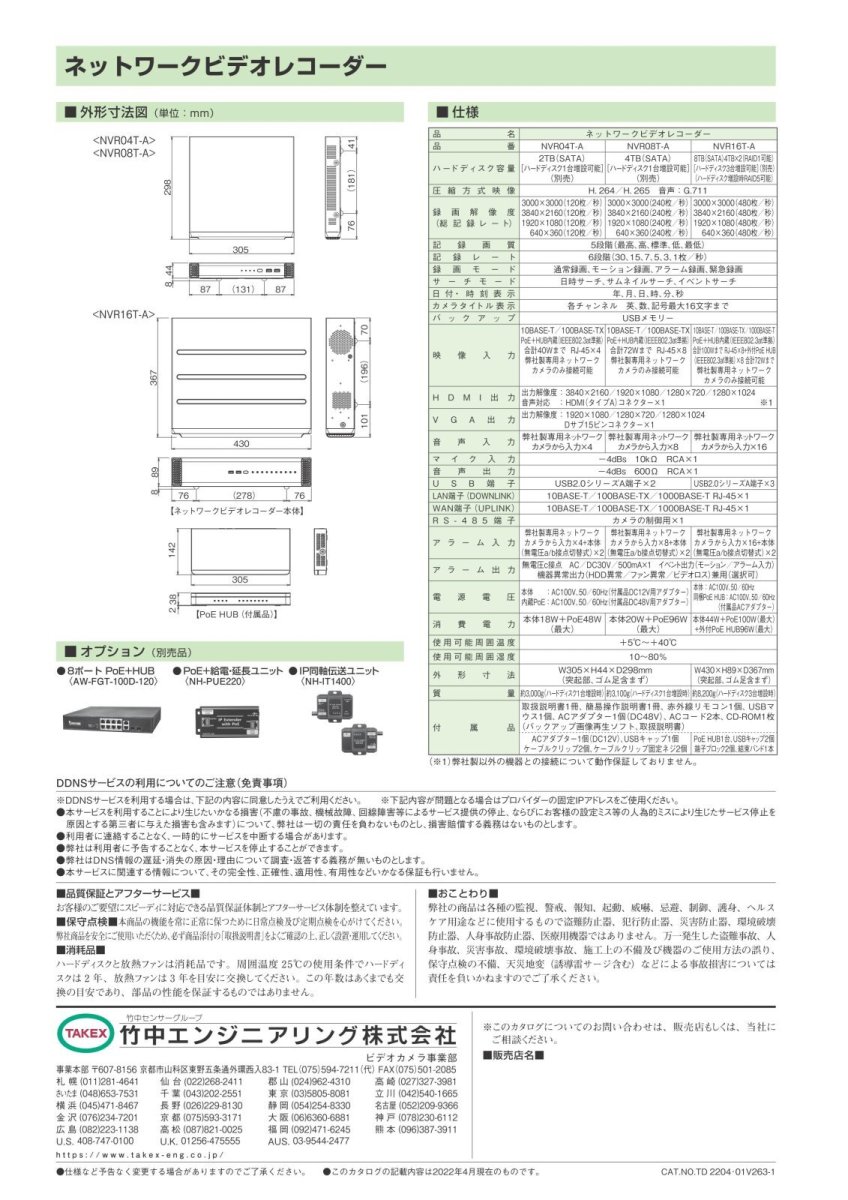

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 信頼性が求められるオフィスのセキュリティ管理
  • 店舗、倉庫での多チャンネル一括監視
  • 4Kカメラ・全方位カメラを含む高精細録画
  • RAIDによるデータの消失防止が必要な環境

導入前に確認したいポイント

  • 設置環境の温度(5〜40℃)と放熱スペースの確保
  • 接続するカメラの合計消費電力(本体100W/HUB72W内)
  • 設置姿勢は「横置き専用」です（縦置き不可）
  • IPv6には非対応、IPv4環境での運用となります

特長

標準8TBの大容量HDDと高い拡張性

標準で4TBのHDDを2台、計8TB搭載しており、購入後すぐに長時間の録画が可能です。さらに、最大5台までHDDを搭載でき、合計で最大20TBまでの大容量ストレージシステムへ拡張することができます。録画データの長期保存が必要な現場に最適です。

RAID 1 / RAID 5によるデータの冗長化

万が一のハードディスク故障時に備え、RAID1（ミラーリング）およびRAID5機能を搭載しています。ハードウェアRAIDを採用しているため、1台のHDDが故障しても録画データの消失を回避でき、システムの信頼性を飛躍的に高めています。

ハイブリッド・デュアルPoEネットワークアーキテクチャ

本体背面に8ポートのPoE+（IEEE802.3at）端子を内蔵し、さらに8ポートのPoE（IEEE802.3af）対応の外付けHUBが付属します。PTZカメラなどの高電力要求機器は本体ポートへ、標準的なカメラは付属HUBへ接続することで、合計16台のカメラへ効率的に電源供給が可能です。

4K超高解像度と全方位カメラのデワーピング

最大4K（3840×2160）の映像入出力に対応。また、全方位カメラ（NAC-IR90T等）の魚眼映像を平面に補正するデワーピング機能を搭載しており、1画PTZ、4画分割、パノラマ展開など、死角のない監視を実現します。

専門知識不要のプラグ＆プレイ機能

CCTVモードを搭載しており、LANケーブルを接続するだけでカメラを自動認識し、映像を表示・録画開始します。面倒なIPアドレスの設計や複雑なネットワーク設定を省略できるため、施工時間を大幅に短縮可能です。

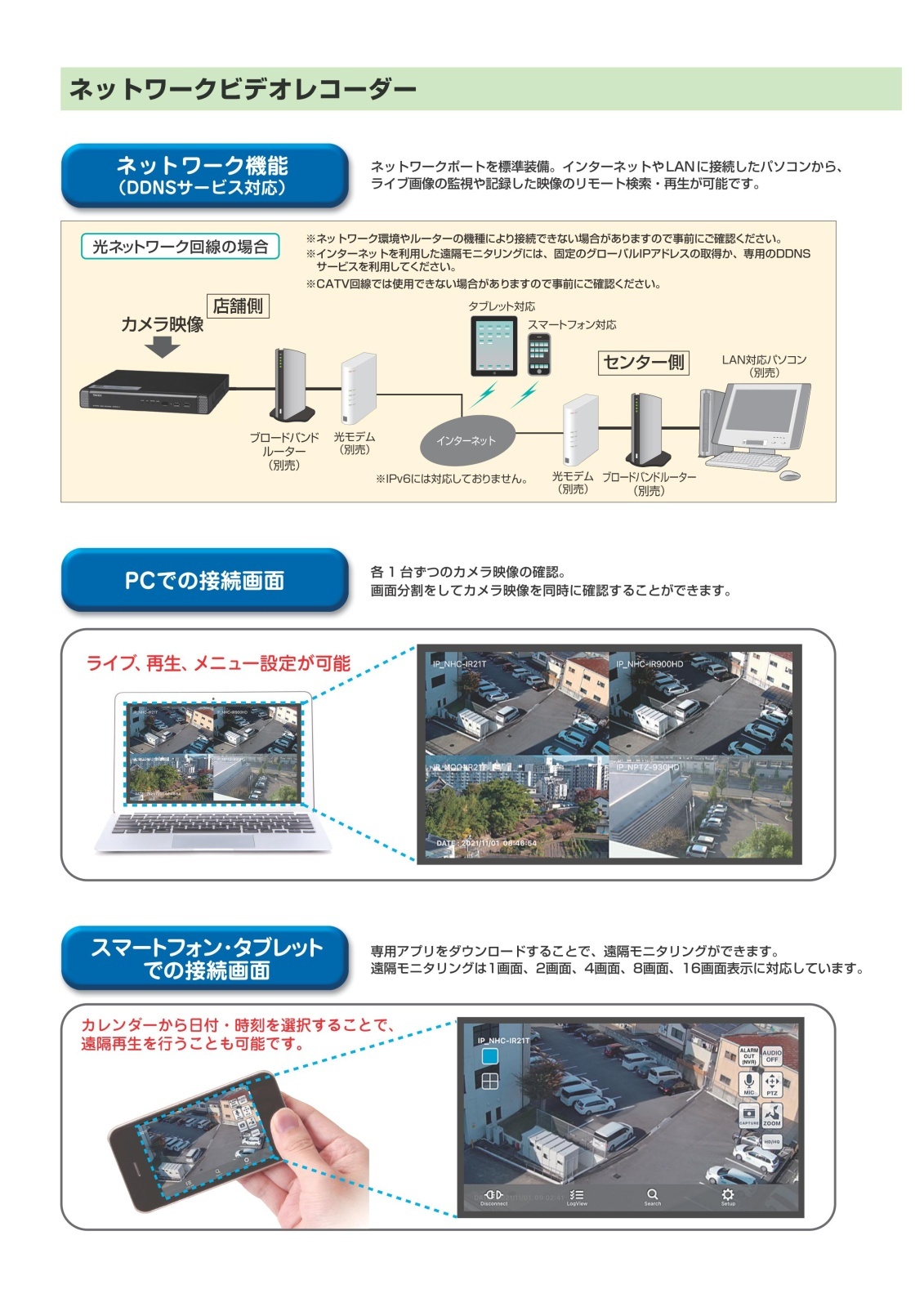

PC・スマホからの高度な遠隔監視

専用アプリケーション「nViewer」を使用することで、iPhoneやAndroid端末からリアルタイムでの映像確認、検索再生、ズーム操作が可能です。PCからはInternet Explorerを使用して詳細なリモート設定や管理を行うことができます。

システムの安全を守る自己診断・自動復旧

システムを常時監視し、万が一のフリーズや異常を検知した際には自動で再起動を行い、録画を正常な状態に復帰させるオートリカバリ機能を搭載。24時間365日の安定稼働を強力にサポートします。

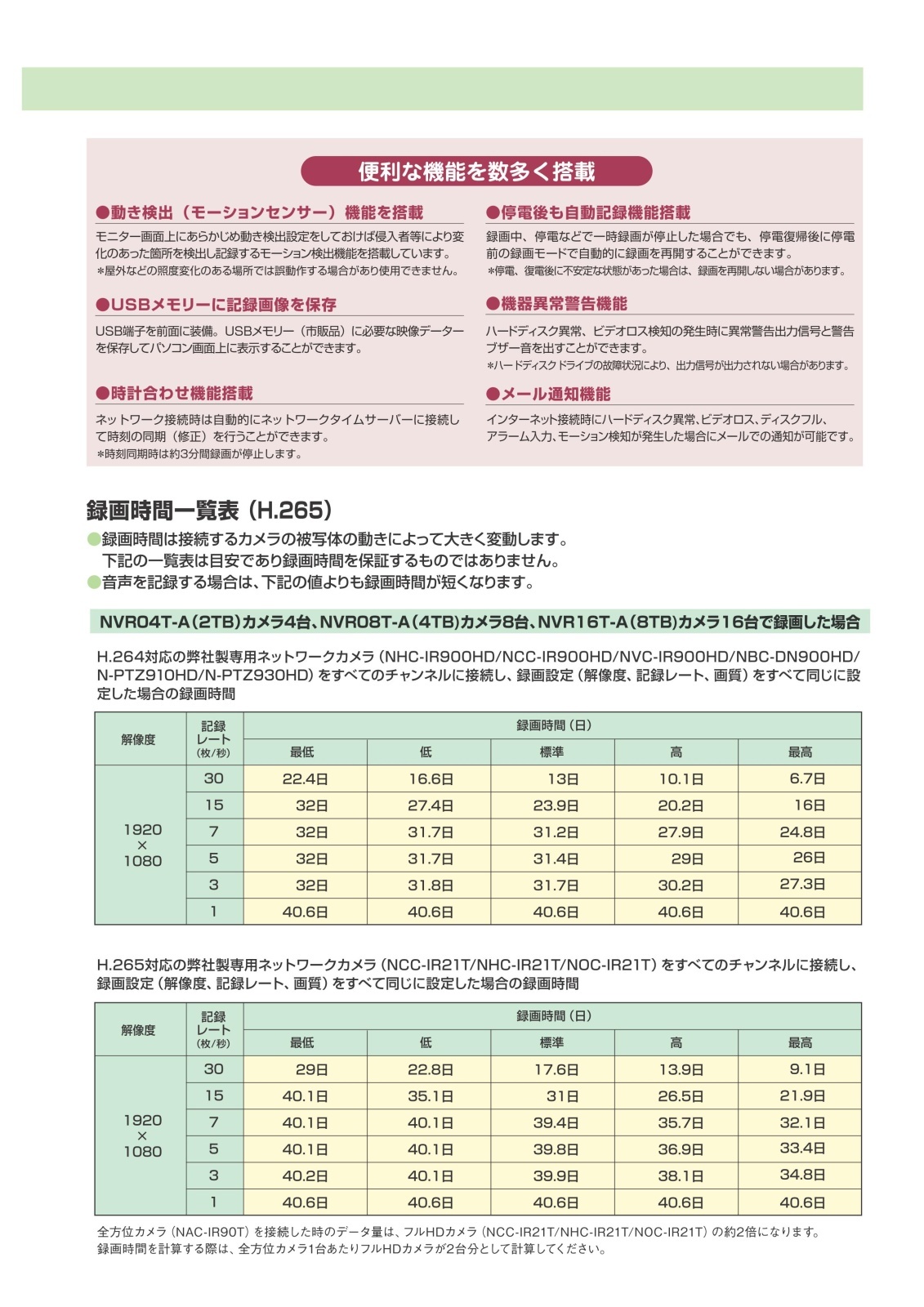

充実のアラーム・イベント管理

カメラ側での動き検出（モーションセンサー）に加え、本体に無電圧接点入力2系統、出力1系統を装備。外部センサーと連動したアラーム録画や、異常発生時の警告灯出力など、防犯システムの中核として柔軟な連携が可能です。

選定時に評価したい強み

  • 高いデータ安全性： ハードウェアRAID 1/5対応で、HDD故障による録画消失リスクを最小化。
  • PoE+対応： 本体ポートはPoE+準拠。電力を要するPTZカメラも直結だけで駆動可能。
  • 4K出力： HDMI端子から4Kモニターへ出力可能。緻密な映像確認が行えます。
  • 安心の保守機能： 4K設定ミスで画面が映らなくなった際の「強制解像度リセット」など現場用コマンドが充実。

施工・設置ガイド

本機の安定稼働のため、設置時は以下の条件を遵守してください。特に熱対策と設置姿勢は、HDDの寿命に直結します。

確認項目 この製品での考え方
設置姿勢 横置き専用です。HDDへの負担軽減と放熱のため、縦置きは厳禁です。
放熱スペース 側面の通気孔から5cm以上、背面10cm以上の隙間を確保してください。
モニター接続 起動時にEDIDを読み取るため、モニターの電源を先に入れてから本体を起動してください。
PTZカメラ接続 電力が大きいため、必ず本体側のCAM 1〜8番ポート（PoE+）に接続してください。
アラーム出力仕様 無電圧リレー接点。AC/DC30V 500mAまでの負荷に対応。それ以上は外部リレーが必要です。

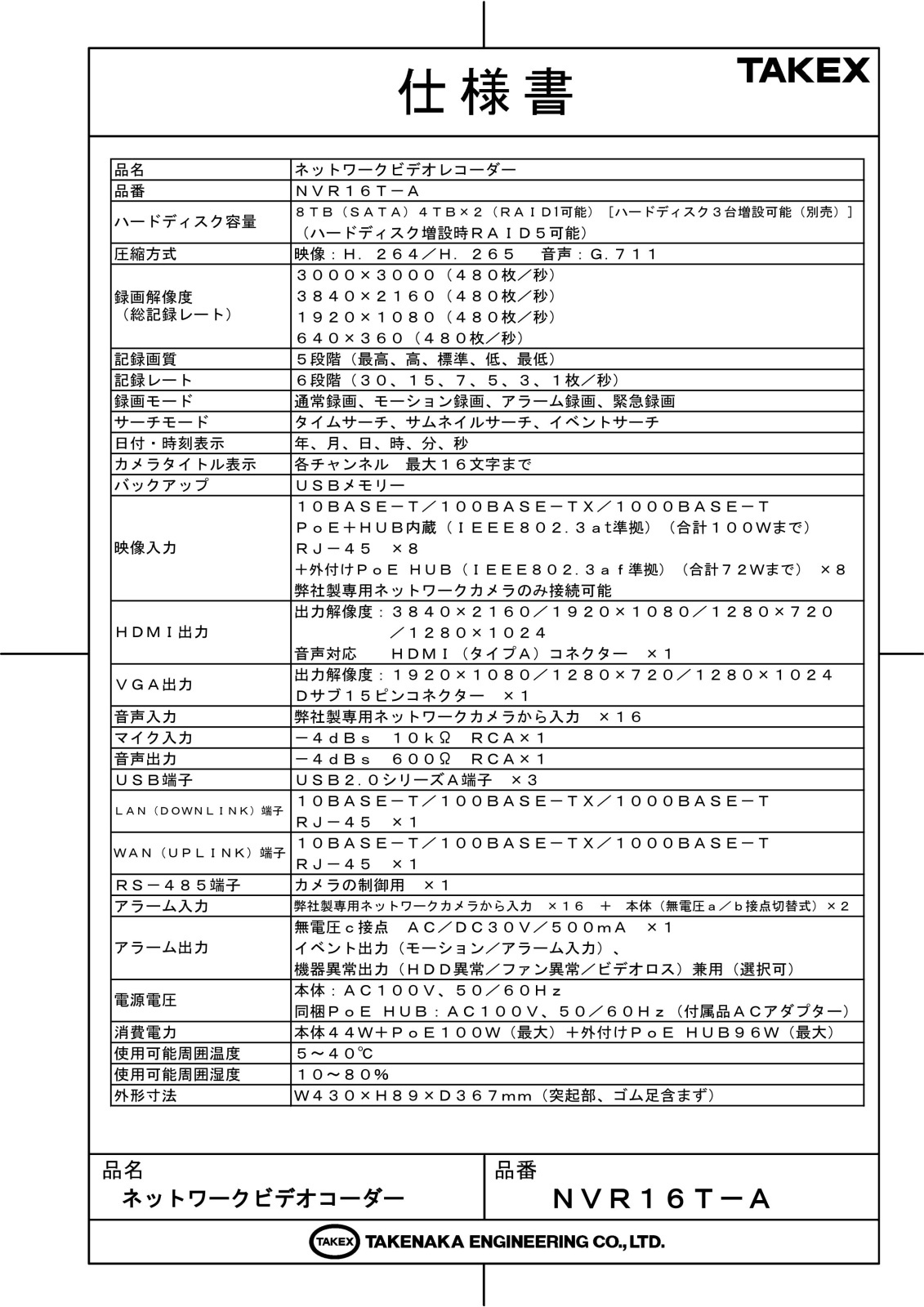

製品仕様

項目 内容
品名・品番 ネットワークビデオレコーダー NVR16T-A
ハードディスク容量 標準8TB（SATA 4TB×2）
RAID1構成可能。別売HDDを最大3台増設可能（最大合計5台、最大20TB）。
3台以上増設時はRAID5構成可能。
圧縮方式 映像：H.264／H.265　音声：G.711
録画解像度 3000×3000、3840×2160、1920×1080、640×360
総記録レート 全解像度において最大480枚／秒（合計）
記録画質・レート 画質：5段階（最高、高、標準、低、最低）
レート：6段階（30、15、7、5、3、1枚／秒）
録画モード 通常録画、モーション録画、アラーム録画、緊急録画
サーチモード タイムサーチ、サムネイルサーチ、イベントサーチ
映像入力 16チャンネル（本体PoE+対応RJ-45×8、付属PoE HUB×8）
弊社製専用ネットワークカメラのみ接続可能
HDMI出力 最大3840×2160（4K）、1920×1080等に対応。音声出力対応。
VGA出力 最大1920×1080。※4K設定時は無効
音声・マイク入力 カメラ入力×16、外部マイク入力（RCA）×1
アラーム入力 カメラからの入力×16 ＋ 本体無電圧接点×2
アラーム出力 無電圧c接点 AC/DC30V 500mA ×1（モーション・機器異常等と連動）
USB端子 USB2.0シリーズA端子 ×3（マウス用、バックアップ用）
ネットワーク WAN(UPLINK)×1、LAN(DOWNLINK)×1（10/100/1000BASE-T）
電源・消費電力 本体：AC100V、50/60Hz
消費電力：本体44W ＋ PoE給電最大100W ＋ 付属HUB最大96W
使用環境 温度：5〜40℃、湿度：10〜80％（結露なきこと）
外形寸法・質量 W430×H89×D367mm（突起部除く） / 約8,200g（HDD3台増設時）
付属品 設置説明書、簡易操作説明書、赤外線リモコン、PoE HUB、ACアダプター(HUB用)、ACコード、USBマウス、端子ブロック、CD-ROM、USBキャップ、結束バンド

FAQ

Q：4K解像度のカメラは何台まで録画できますか？ A：16チャンネル全てのポートで4K映像の録画に対応しています。ただし、全方位カメラなどはデータ帯域を多く消費するため、総ビットレートを考慮した設計を推奨します。
Q：RAIDを構築する際、既存のデータはどうなりますか？ A：RAID構築を開始すると、対象のハードディスク内のデータはすべて消去されます。必要なデータがある場合は事前にバックアップを取ってください。
Q：4Kモニターを持っていないのですが、使用できますか？ A：はい、可能です。HDMI出力およびVGA出力は1920×1080（フルHD）などにも対応しています。
Q：他社製のIPカメラを接続することはできますか？ A：本機は弊社製専用ネットワークカメラ（NCC-IR22T、NHC-IR22T等）専用のレコーダーです。他社製カメラの動作保証はしておりません。
Q：設定ミスで画面が映らなくなった場合、初期化できますか？ A：はい。付属リモコンの[ENTER]ボタンを押しながら電源を入れる「レスキューコマンド」により、解像度を1920×1080に強制リセットすることが可能です。
Q：スマートフォンでの遠隔監視には月額費用がかかりますか？ A：専用アプリ「nViewer」自体は無償で提供されています。通信にかかるパケット代はお客様負担となります。
Q：HDDが故障した際、ビープ音などで通知されますか？ A：はい、機器異常出力端子からの接点出力や、前面パネルのHDDインジケーター、画面上のアラート表示で通知が可能です。
Q：PoE+対応のカメラはどのポートに繋げば良いですか？ A：本体背面のCAM 1〜8ポートがPoE+（IEEE802.3at）に対応しています。付属のPoE HUBはIEEE802.3af準拠のため、高電力カメラは本体側へ接続してください。
Q：IPv6環境のネットワークで使用できますか？ A：いいえ、本機はIPv4専用です。IPv6環境では正常に通信できない場合があります。
Q：バックアップはどのように行いますか？ A：本体前面または背面のUSB端子にUSBメモリーを差し込み、必要な期間を指定して動画をエクスポートできます。
