PBW 防水型押しボタン TAKEX 竹中エンジニアリング [PBW]

PBW 防水型押しボタン TAKEX 竹中エンジニアリング [PBW]

販売価格: 会員のみ販売

商品詳細

伊吹工業 防水スイッチ IP56 屋外壁掛型

PBW 防水型押しボタン

PBWは、過酷な物理環境に耐えうるIP56相当の防水・防塵性能を備えた、産業・船舶・屋外プラント向けの壁掛型スイッチボックスです。エンジニアリングプラスチックの採用と、物理的な信頼性を追求した機械式接点構造により、屋外での非常ボタンや電気錠の解錠スイッチとして最適なパフォーマンスを発揮します。

  • 型番： PBW
  • 製品名： 防水型押しボタン
  • 方式 / カテゴリ： 7型 防水壁掛型スイッチボックス
  • 主な用途： 屋外非常押しボタン、電気錠解錠用スイッチ、工場制御用信号入力
  • 設置場所 / 対応環境： 屋外壁面（IP56相当）、高圧洗浄が必要な工場、プラント
  • 電源 / 通信 / 仕様上の核： 無電圧a接点（常開型） / AC100V 3A

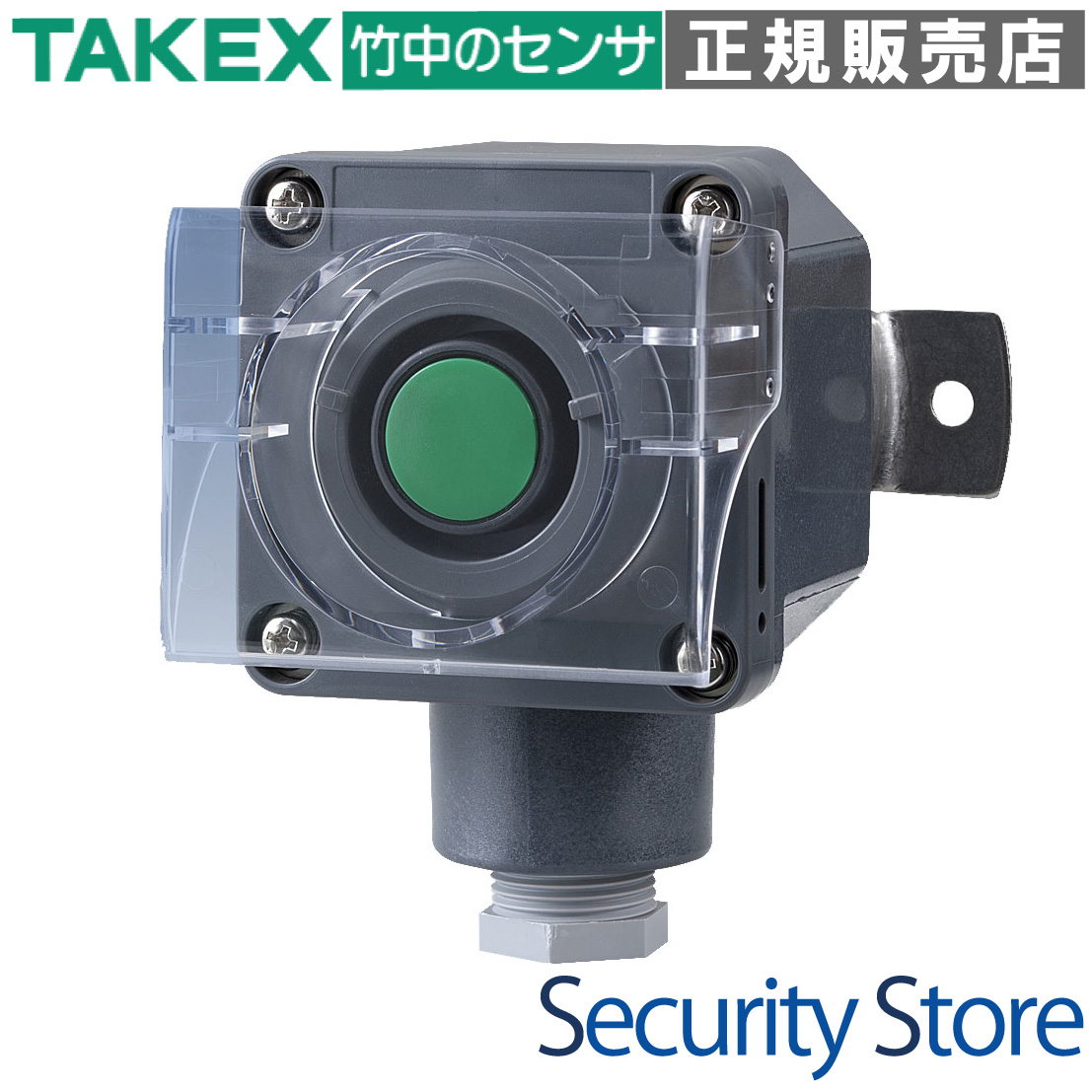

PBW 防水型押しボタンの製品画像

資料ダウンロード

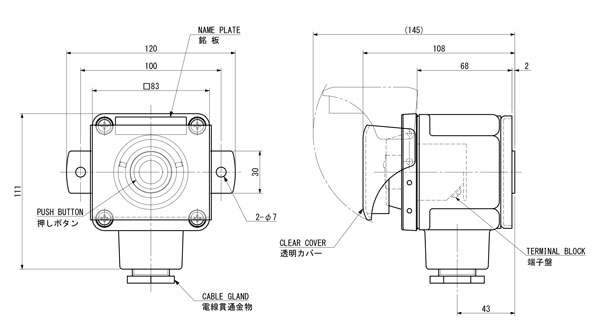

外形寸法図（GIF）

この製品が向いている用途

  • 屋外に設置する非常用通報ボタン
  • 門扉や勝手口の電気錠解錠スイッチ
  • 水や粉塵が飛散する加工工場の制御スイッチ
  • 高圧洗浄機を使用する食品プラント

導入前に確認したいポイント

  • 取付面が水平で平滑であることを確認してください
  • 規定トルク（0.8〜1.0 N・m）での施工が必要です
  • 物理的な機械接点のため、LED表示等はございません
  • 接続には適合するR型（丸型）圧着端子を推奨します

特長

IP56等級の極めて高い防塵・防水性能

本製品は筐体全体でIP56の保護等級を達成しています。粉塵が飛散する加工工場においても内部接点への障害を防ぐ「防塵形（5）」、および、あらゆる方向からの強力な暴噴水に対しても有害な影響を受けない「耐水形（6）」の設計により、台風や高圧洗浄が行われる過酷な環境下でも確実な動作を維持します。

厳選された素材による高い耐久性

本体筐体には優れた電気絶縁性と寸法安定性を誇るPBT（ポリブチレンテレフタレート）樹脂を採用し、アーク放電によるトラッキングを防止。ふたおよび透明カバーには、プラスチック界最高クラスの耐衝撃性を持つポリカーボネート樹脂を使用しており、偶発的な衝突や落下物から内部構造を徹底的に守ります。

メンテナンス性を追求した脱着式接点ブロック

内部の接点モジュールは、保守管理が容易な「脱着式」を採用しています。現場での回路要件の変更や、将来的な接点の追加・増設にも柔軟に対応可能。物理的なストローク感による確実な操作フィードバックを提供し、確実な信号伝達を実現します。

腐食に強いSUS304取付板の採用

壁面との接地部には、優れた防錆性能を持つSUS304（オーステナイト系ステンレス）の取付板を採用しています。湿気や塩分を含む屋外環境においても、取付部からの腐食による脱落を防止し、長期間の安全な設置状態を保ちます。

NBRパッキンによる長期的な密閉保持

防水性能の要となるパッキンには、耐油性・耐摩耗性に優れたNBR（ニトリルゴム）を採用。機械油が飛散する環境でも劣化を最小限に抑え、ふたと本体の隙間を確実に密閉し続けます。これにより、長期間にわたり高い水密性を維持することが可能です。

誤操作を防止する透明カバー構造

スイッチ前面には透明なポリカーボネート製カバーを装備。不用意な接触による誤操作を防ぎつつ、内部の物理的な状態を外部から一目で確認できるフェイルセーフな設計となっています。手袋をした状態でも操作しやすいクリアランスが確保されています。

選定時に評価したい強み

  • 高い物理耐性： 衝撃に強いポリカーボネートと絶縁性の高いPBTのハイブリッド構成。
  • 防水信頼性： 強力な噴流水に耐えるIP56仕様で、屋外直打ち施工に対応。
  • 長寿命設計： 腐食に強いステンレス取付板と、耐油性に優れたNBRパッキンを採用。
  • 施工性： M3.5端子台と脱着式接点ブロックにより、現場での結線・保守がスムーズ。

施工・設置ガイド

本製品の性能を最大限に引き出し、浸水を防ぐために以下の施工条件を厳守してください。

確認項目 この製品での考え方
取付面の平滑性 本体に応力がかからないよう、必ず平滑な面へ取り付けてください。凹凸がある場合はスペーサーで調整してください。
締め付けトルク ふたネジおよび端子ネジともに「0.8 〜 1.0 N・m」を厳守してください。トルク不足は浸水の原因、超過は破損の原因となります。
推奨設置高さ 一般的なプラント基準に基づき、床上1.2m〜1.5m程度の操作しやすい高さへの設置を推奨します。
配線接続方式 振動による脱落を防ぐため、必ず適合するR型（丸型）圧着端子と絶縁チューブを使用してください。

製品仕様

項目 内容
品名 防水型押しボタン
品番 PBW
絶縁抵抗値 10MΩ以上
耐電圧 AC1500V 1 分間
使用温度範囲 -25℃〜+55℃ ※凍結なしの場合
保存温度範囲 -25℃〜+70℃ ※結露なしの場合
防水規格 IP56相当
端子台 M3.5
設置場所 壁掛け
質量 約500g
外観（本体） PBT(ポリブチレンテレフタレート樹脂)
外観（ケース/ふた） ポリカーボネイト
外観（取付板） SUS304（ステンレス）
接点構成 無電圧a接点（常開型）
接点定格 AC100V 3A

FAQ

Q：屋外で直接雨がかかる場所に設置しても大丈夫ですか？ A：はい、IP56（耐水形）の保護等級を備えているため、屋外壁面での使用が可能です。ただし、施工時にふたネジのトルク管理を正しく行う必要があります。
Q：接点の種類を教えてください。 A：標準構成では「無電圧a接点（常開型）」です。ボタンを押した時に回路が閉じ（ON）、離すと開く（OFF）動作となります。
Q：接点の定格電流はどのくらいですか？ A：AC100V 3Aまで対応しています。
Q：施工時にLEDやバックライトの配線は必要ですか？ A：本製品は完全な機械式接点デバイスのため、LEDインジケーターやバックライト等の電子デバイスは搭載されておりません。したがって、動作確認用の電源供給等は不要です。
Q：取付用のネジは付属していますか？ A：背面の取付板（SUS304）に適合する2-M6ネジをご用意ください。壁面の材質に合わせて最適なボルト・アンカーを選定してください。
Q：接点ブロックの増設は可能ですか？ A：はい、本機の接点モジュールは脱着式となっており、必要に応じて構成を変更したり増設したりすることが可能です。
Q：どのような配線端子を使用すればよいですか？ A：M3.5の端子ネジを採用しております。芯線の直接接続は避け、絶縁チューブを被せたR型（丸型）圧着端子を必ず使用してください。
Q：メンテナンスで最も重要な点はどこですか？ A：定期的な「ネジの増し締め」です。設備振動などによりネジが緩むと、接触不良だけでなく、ふたの密閉性が失われ浸水につながるため、半年〜1年ごとの点検を推奨します。
Q：氷点下の環境でも使用できますか？ A：-25℃まで対応しておりますが、ボタンの物理機構が凍結して動かなくなることを防ぐため、凍結しない場所でご使用ください。
Q：筐体の素材「PBT」とはどのような特徴がありますか？ A：高い電気絶縁性と、湿度・温度変化による形状変化が少ない「寸法安定性」に優れたエンジニアリングプラスチックです。長期の屋外運用に適した信頼性の高い素材です。
