音声付非接触カードスイッチ [ACS-112N]

音声付非接触カードスイッチ [ACS-112N]

販売価格: 会員のみ販売

商品詳細

TAKEX 非接触カードスイッチ 入退室管理 警備連動 音声ガイダンス

ACS-112N 音声付非接触カードスイッチ

ACS-112Nは、FeliCa・Mifare・I-CODEの3規格に対応した、音声ガイダンス機能付きのハイエンド非接触カードスイッチです。防犯システムの警戒セット/解除操作と、電気錠の解錠制御をこれ1台で統合管理でき、操作ミスを防ぐ音声アシストにより、オフィスや施設のセキュリティ運用を劇的に円滑化します。

  • 型番： ACS-112N
  • 製品名： 音声付非接触カードスイッチ
  • 対応規格： FeliCa（IDm）、Mifare（UID）、I-CODE（UID）
  • 登録件数： 最大1,000件（カード・暗証番号あわせて）
  • 設置場所： 屋内・半屋外（直接雨のかからない場所）
  • 電源電圧： DC10.5V〜30V

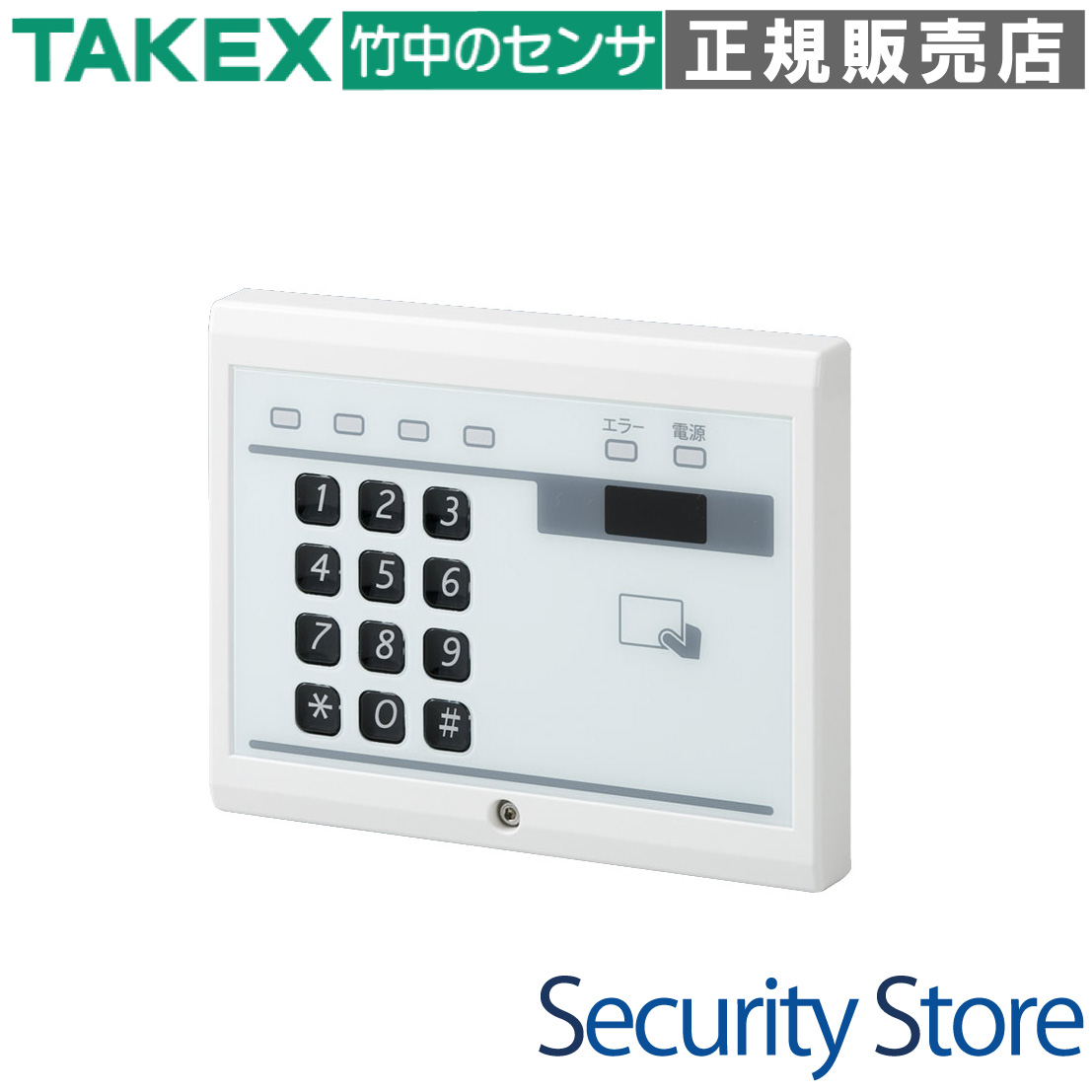

ACS-112N 音声付非接触カードスイッチ 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス・事務所の入退室管理
  • 防犯システム（SECOM/ALSOK等）の警戒切替
  • 共用部ドアの電気錠制御
  • 不特定多数が利用する施設での音声誘導
  • 重要室への二要素認証（カード＋暗証番号）導入

導入前に確認したいポイント

  • 壁面内奥行き20mm以上の確保（埋込時）
  • 直接雨がかからない場所か（軒下推奨）
  • 電源容量（12V時250mA / 24V時100mA）
  • 既存カードの規格（FeliCa/Mifare等）
  • 運用モード（ラッチ/ワンショット等）の選定

特長

FeliCa/Mifare/I-CODE マルチリード対応

主要なICカード規格であるFeliCa、Mifare、I-CODE（ISO/IEC15693）の3モードに対応しています。規格が混在する運用環境でも1台で全て照合可能なため、既存カードの再利用や将来的なシステム変更にも柔軟に対応します。

警備用と電気錠用の2系統独立出力を装備

1台のスイッチで「防犯警備のセット/リセット」と「電気錠の解錠」の両方を操作可能です。警備の状態に合わせた電気錠の制御など、複雑な入退室管理をシンプルに統合でき、コストパフォーマンスにも優れています。

操作ミスを劇的に減らす「音声アナウンス機能」

「警備を開始します」「戸締まりを確認してください」など、現在の状態や操作内容を日本語音声でガイドします。視覚情報だけでなく聴覚でも確認できるため、管理ミスや操作エラーを未然に防ぐことができます。

最大1,000件の大容量ユーザー登録

カード、暗証番号、あるいはカード＋暗証番号の組み合わせを最大1,000件まで登録可能です。不揮発性メモリを採用しているため、万が一の停電時でもデータが消える心配はありません。

3パターンから選べる柔軟な照合方法

セキュリティレベルに応じて「カードのみ」「暗証番号のみ」「カード＋暗証番号（二要素認証）」の3種類を選択できます。ユーザーごとに異なる照合方法を混在させることも可能で、運用に合わせた細かな権限設定が可能です。

3つの運用モードによる幅広い汎用性

照合ごとに状態を切り替える「ラッチモード」、一定時間のみ出力する「ワンショットモード」、弊社コントローラと連携する「3路リモートモード」の3パターンから選択可能。あらゆる制御盤や電気錠システムと親和性があります。

利用者別の動作範囲（権限）設定

「セット・リセットのみ可能」「解錠のみ可能」「両方可能」の3段階で動作権限をIDごとに付与できます。清掃員は解錠のみ、役職者は全て可能といった、組織の運用ポリシーに基づいた管理が行えます。

スリムで美しい「埋込・面付両対応」デザイン

薄型設計により、2個用スイッチボックスへの埋込設置が可能です。また、付属の露出ボックスを使用すれば後付けの面付設置にも対応。壁面からの出っ張りを最小限に抑え、景観を損ないません。

不正操作を防ぐ「ロックアウト機能」

登録されていない暗証番号を5回連続で入力すると、システムが不正アクセスと判断し3分間操作を完全にロックします。物理的なセキュリティだけでなく、デジタル的な不正侵入への対策も万全です。

現場状況に合わせたLEDカラーカスタマイズ

DIPスイッチの設定により、警戒時・解除時のLEDカラーを赤・緑・橙から自由に変更可能です。既設のシステム表示色に合わせるなど、直感的な視認性を確保するための調整が行えます。

選定時に評価したい強み

  • 高い互換性： 国内主要ICカード規格を網羅しており、カードの選定を問いません。
  • 音声支援： 警備セット時の閉め忘れ警告など、人的ミスを防ぐ仕組みが標準搭載されています。
  • 施工性： 埋込・露出の両方に対応し、幅広いDC電圧（10.5V〜30V）で動作します。
  • 信頼のTAKEX製： 防犯機器のトップメーカーによる、過酷な温度環境（-20℃〜+60℃）対応モデルです。

施工・設置ガイド

本製品は屋内および直接雨のかからない半屋外に設置可能です。金属壁面に設置する場合は、検知距離が低下する恐れがあるためスペーサーの使用を推奨します。

確認項目 この製品での考え方
設置方法 2個用スイッチボックス（埋込）または付属露出ボックス（面付）
配線方法 裏面端子台へのネジ止め接続。AWG22〜18程度の弱電線推奨。
防水対策 半屋外時は、露出ボックス外周の天面・両側面にコーキング処理を推奨。
ループ入力 a接点/b接点切替可能。未使用時はDIPスイッチA-6をa接点（下側）へ。

LED表示パターンと動作状態

インジケーター 通常時の動作 意味
セット・リセット表示灯 赤/緑/橙（設定可能） 警戒セット・解除状態を表示
ループ表示灯 赤/緑/橙（設定可能） センサーループの正常/異常を表示
電気錠解錠表示灯 緑点灯（1秒/5秒） 解錠出力が出ている間点灯
エラー表示灯 赤点灯/点滅 未登録カード、暗証番号ミス、ロックアウト中など
電源表示灯 緑点灯（運用時） 通電状態を表示。登録モード時は点滅

製品仕様

項目 内容
品名 / 品番 音声付非接触カードスイッチ / ACS-112N
電源電圧 DC10.5V 〜 30V（極性あり）
消費電流 250mA以下（DC12V時） / 100mA以下（DC24V時）
入力端子 禁止入力（a接点）、ループ入力（a/b接点切替）、予備灯入力（a接点）
セット/リセット出力 無電圧接点出力（c接点） AC/DC30V・0.1A
電気錠解錠出力 無電圧接点出力（a接点） AC/DC30V・0.1A
警報/タンパー出力 無電圧接点出力（b接点） AC/DC30V・0.1A
対応IC規格 FeliCa（IDm）、Mifare（UID）、I-CODE（ISO/IEC15693）
カード検出距離 20mm以下（使用カードの個体差による）
最大登録数 1,000件（カードデータ・暗証番号 各1,000件）
マスター暗証番号 1通り（4〜8桁）
使用可能周囲温度 -20℃ 〜 +60℃（結露・氷結なきこと）
外観・質量 樹脂（ホワイト） / 埋込時：約300g、露出時：約330g
外形寸法 埋込時：H120×W72×D27.5mm / 露出時：H151.2×W72×D46mm

FAQ

Q：スマートフォン（iPhone/Android）をカード代わりに登録できますか？ A：NFCチップ搭載端末であれば登録できる場合がありますが、端末の仕様（IDmの動的変化など）により実運用時に照合が失敗することが多いため、メーカーとしては物理的なICカードやタグの運用を強く推奨しています。
Q：屋外に設置しても大丈夫ですか？ A：直接雨がかからない「半屋外」まで対応しています。軒下などに設置し、露出ボックスを使用する場合は外周に適切なコーキング処理を行ってください。
Q：暗証番号を忘れてしまった場合、どうすればよいですか？ A：マスター暗証番号を忘れた場合、ユーザーの追加・削除ができなくなります。その際はメーカーでの工場出荷時リセット（有償預かり修理対応）が必要になるため、番号は厳重に管理してください。
Q：カードと暗証番号の両方を使わないと解錠できないようにできますか？ A：はい、可能です。「カード＋暗証番号」の二要素認証モードを選択して登録することで、より高いセキュリティを確保できます。
Q：停電した時に登録データは消えませんか？ A：不揮発性メモリを搭載しているため、電源が切れても登録内容や設定データが消えることはありません。
Q：暗証番号を何度も間違えるとどうなりますか？ A：未登録の暗証番号を5回連続で間違えると「ロックアウト機能」が作動し、3分間一切の操作を受け付けなくなります。エラー表示灯が点灯して警告します。
Q：音声案内を消すことは可能ですか？ A：本体裏面のDIPスイッチB-6を「なし」に設定することで音声ガイダンスをオフにし、ブザー音のみに切り替えることができます。
Q：扉が開いたままでも警備セットできますか？ A：DIPスイッチB-1の「強制出力機能」を有効にすれば可能です。無効の場合は「戸締まりを確認してください」と音声が流れ、セット操作を拒否します。
Q：どのような電源が必要ですか？ A：DC10.5Vから30Vまでの直流電源に対応しています。12V電源なら250mA以上、24V電源なら100mA以上の電流容量を確保してください。
Q：最大何名まで登録できますか？ A：最大1,000件のユーザーデータを登録できます。大規模なオフィスや施設でも十分に対応可能な容量です。
