X-Stage 防犯ゲート EASシステム 8.2MHz トランシーバー型店舗セキュリティ

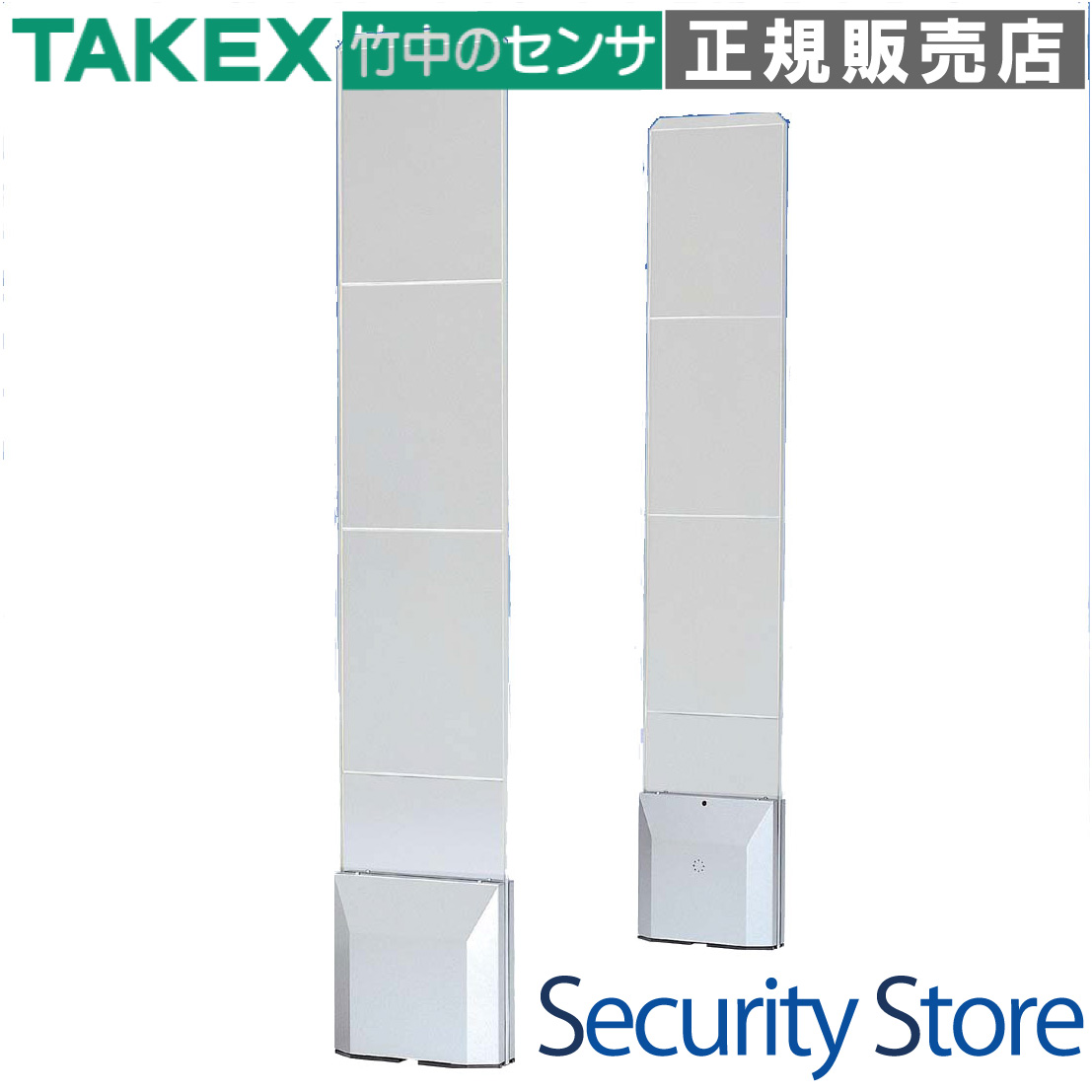

TS-3500 ゲート型アンテナ (X-Stage)

TS-3500は、日本の小売業界の厳しい要望に応えるべく開発された、意匠性と高性能を両立するRF方式防犯ゲートです。厚さ15mmの高透過アクリルパネルを採用し、店舗のデザインを損なうことなく、万引き防止の高度なセキュリティ環境を構築します。

型番： TS-3500
製品名： ゲート型アンテナ (X-Stage) アクリルモデル
検知方式： RF共振検知 (8.2MHz帯)
設置形態： トランシーバー型（1本で送受信可能）
主な用途： アパレル、ドラッグストア、書店、量販店などの盗難防止
外観： 高透過アクリル樹脂パネル / 軟質樹脂プロテクションモール

資料ダウンロード

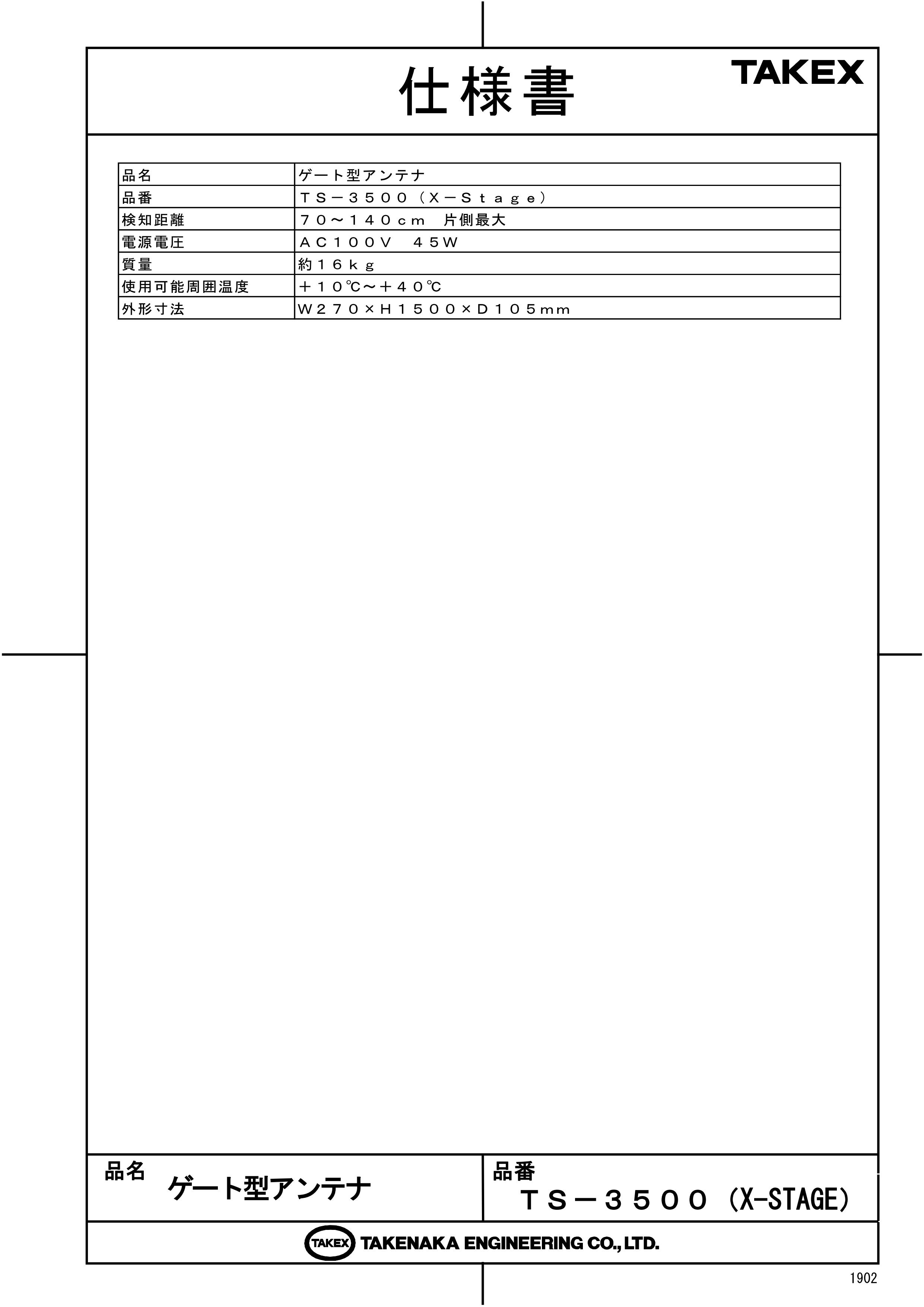

仕様書（PDF）

この製品が向いている用途

意匠性を重視するセレクトショップや専門店
設置スペースに制限のある通路への単独設置
ノイズ環境が厳しい都市部の店舗ビル内
台車やカートの往来が多い大型量販店

導入前に確認したいポイント

周囲500mm〜1000mm以内に金属什器がないか
近隣他店舗で同周波数帯のゲートを使用していないか
床面にアンカー（M8×70mm）の打設が可能か
電源BOXから本体までの配線ルートが確保可能か

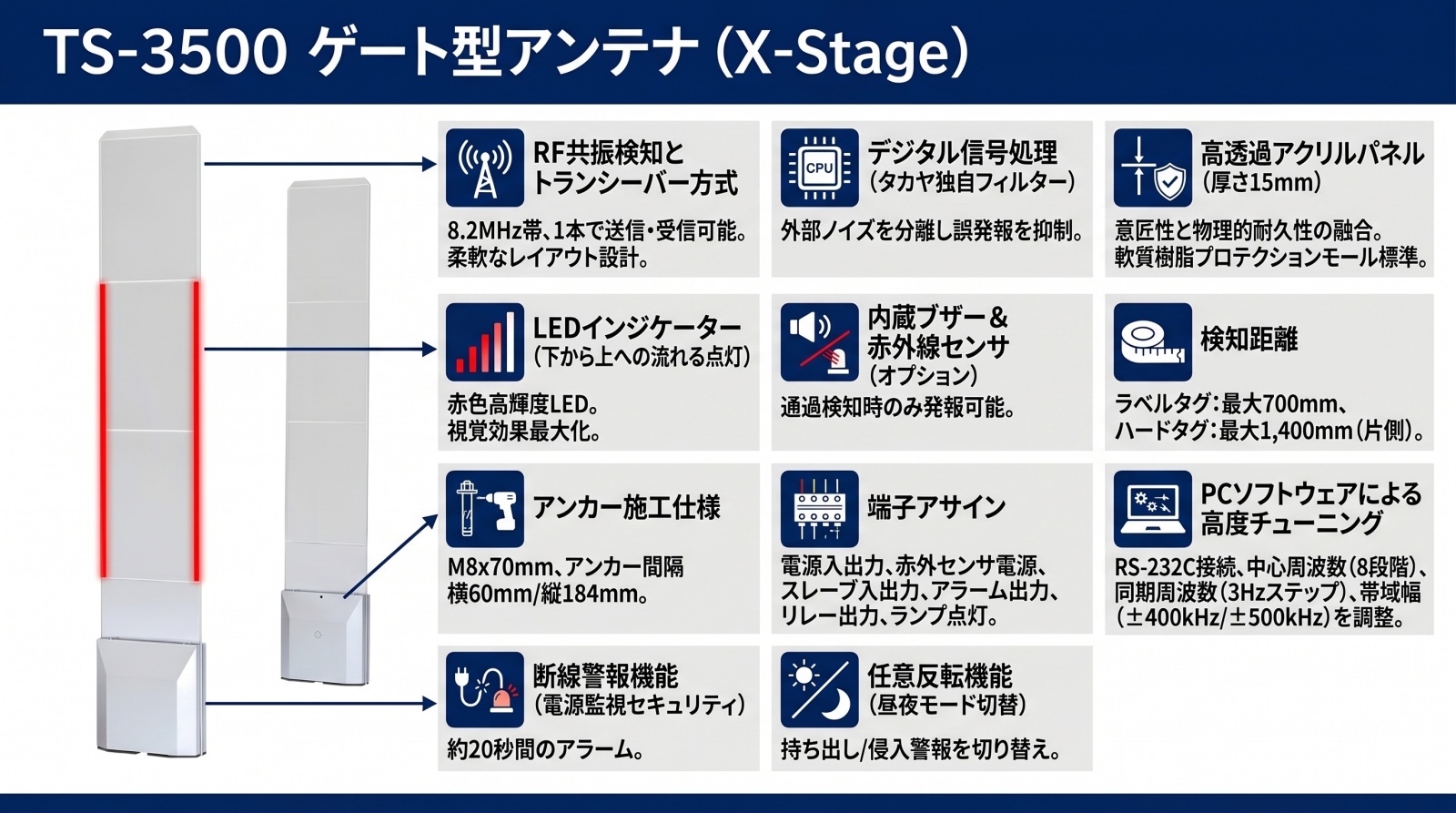

特長

1. 省スペースかつ柔軟な「トランシーバー型」設計

1本のアンテナで送信と受信の両方の機能を備えたトランシーバー方式を採用しています。送信機と受信機をペアで設置する必要がある分離型と異なり、1本のみの独立設置や、間口に合わせた自由なカスケード設置（複数本連結）が可能です。

2. 誤報を極限まで抑えるデジタル信号処理

独自のデジタルフィルター「スタビリティテクノロジー」を搭載。外部環境からのインバータノイズやLAN信号などの電気的ノイズと、タグ特有の共振信号を高速演算で判別します。これにより、従来のシステムで課題となっていた誤作動を大幅に低減しました。

3. 空間に溶け込む15mm厚の高透過アクリルパネル

業界最薄クラスの15mm厚アクリル樹脂を採用。店舗のファサードや空間デザインを一切損なわない透明感を実現しました。開放感のある店舗入り口においても、圧迫感を与えずにセキュリティ機能を維持できます。

4. 衝突から本体を守るプロテクションモール

アクリルパネルのエッジ部分には、軟質樹脂製のプロテクションモールを標準装備。買い物カートや商品搬入時の台車が万が一衝突しても、衝撃を緩和してアクリルパネルの破損やヒビ割れを防止するタフネス設計です。

5. 視認性の高いシーケンス発光LED

検知時のアラートには、赤色高輝度LEDによる「下から上へ流れるような点灯」を採用。静止した点滅よりも視覚的なインパクトが強く、スタッフが即座に異常を察知できる設計になっています。

6. PC接続による高度なソフトウェア調整

RS-232Cを介してPCと接続し、専用ソフト上でリアルタイムの波形を確認しながらチューニングが可能です。現場のノイズ環境に合わせ、中心周波数や同期周波数を微細に調整できるため、安定した稼働環境を短時間で構築できます。

7. 妨害行為を阻止する「断線警報機能」

意図的な電源遮断や配線切断による盗難手口に対応。電源が遮断されたことを瞬時に検知し、内部に蓄電された電力で約20秒間大音量アラームを鳴動させ、不正行為を店内に周知します。

8. 運用に合わせた「昼夜モード切替（任意反転）」

スイッチ一つで動作ロジックを反転可能です。日中はタグの「持ち出し」を防ぐ万引き防止モード、夜間は不審者が店内でタグを動かした際の「侵入警報」モードとして、24時間店舗の安全に貢献します。

9. 多彩な外部機器連動を支える端子群

無電圧C接点のリレー出力を標準搭載。タグ検知時に防犯カメラの向きを入り口に固定したり、自動ドアを一時的にロックする、大型パトライトを回転させるなど、既存の防犯システムとの高度な連携が可能です。

10. 周波数の8段階シフトによる干渉回避

近隣店舗に同周波数のゲートがある場合でも、中心周波数を8.0MHzから10.5MHzまでの8段階から選択・変更することで、相互干渉によるビート障害を回避し、安定した検知能力を維持できます。

    選定時に評価したい強み
    安定性： 現場に合わせた周波数チューニングにより誤報を徹底排除
デザイン： 売り場に馴染む透明度の高いアクリルとスリムな筐体
防御力： 断線警報と高耐久モールの採用により、物理的・心理的抑止力を向上
拡張性： 赤外線センサー（オプション）による「人通過AND検知」にも対応



施工・設置ガイド

本製品は精密な電波機器です。安定した性能を発揮するために、以下の施工条件を遵守してください。

確認項目	施工時のガイドライン
金属什器との距離	金属枠のドアや棚から最低500mm以上の離隔を確保してください。
電気ノイズ対策	LANケーブルや電話線とゲートの並走は避け、シールド線での配線を推奨します。
アンカー固定	M8×70mmのアンカーボルトを使用し、有効埋込深さ35mm以上を確保してください。
電源系統	専用電源BOX1台に対し、ゲートは最大3本までを推奨します。

製品仕様

項目	内容
製品型番	TS-3500
検知方式	RF共振検知 (8.2MHz標準)
検知可能距離	片側最大 700mm〜1400mm (使用タグの性能に依存)
電源電圧	DC +16 V ±10 % (専用ACアダプタ/電源BOX経由)
消費電力	14.4 W 以下 (0.9 A 以下)
質量	約 16.0 kg
外形寸法	W270 × H1,500 × D105 mm
動作温度 / 湿度	10℃ 〜 40℃ / 30% 〜 85%RH (結露なきこと)
本体材質	高透過アクリル樹脂 (パネル厚15mm) / 鋼板 (基板カバー部)
選択可能周波数	8.0 / 8.2 / 8.4 / 8.6 / 9.2 / 9.5 / 10.0 / 10.5 MHz
同期周波数調整	57Hz 〜 111Hz (3Hzステップ)

FAQ

Q：アンテナ1本だけで設置して動作しますか？ A：はい、本製品はトランシーバー型ですので、1本のみの設置でも左右両方向のタグを検知することが可能です。

Q：隣の店舗にも防犯ゲートがあるのですが、干渉しませんか？ A：PC接続による設定変更で、中心周波数を8段階、同期周波数を19段階から調整可能です。近隣ゲートとの干渉を避けるよう最適化できます。

Q：どのくらいの幅の入り口までカバーできますか？ A：使用するタグの種類によります。40mmラベルタグで片側最大700mm、大型ハードタグで片側最大1400mmが目安となります。

Q：誤報が心配です。対策はありますか？ A：デジタル信号処理によりノイズを排除していますが、さらに精度を高めるために、オプションの赤外線センサーと連動させ「人が通過した時のみ鳴動する」設定にすることも可能です。

Q：電源コードを切断されて無効化されることはありませんか？ A：断線警報機能を搭載しており、万が一電源が遮断された場合は内部蓄電により約20秒間アラームが鳴り続け、不正を知らせます。

Q：自動ドアのすぐ横に設置できますか？ A：自動ドアの金属枠は電波に影響を与えるため、最低でも500mm以上離して設置することを推奨しています。

Q：設置にはどのような工事が必要ですか？ A：床面へのアンカーボルト（M8）4本による固定と、専用電源BOXからの配線工事が必要です。

Q：夜間の警備システムと連動できますか？ A：はい、無電圧リレー出力を備えているため、警備会社の送信機や店舗の監視カメラシステム等と連動させることが可能です。

Q：アクリルパネルが割れることはありませんか？ A：15mmの厚肉アクリルと衝撃吸収用のプロテクションモールにより、カートの衝突など日常的な衝撃に対しては十分な耐久性を持っています。

Q：故障時の診断はどのように行いますか？ A：PCを接続することでリアルタイムの検知波形やノイズレベルをモニターできるため、原因の特定と対策を迅速に行うことができます。

```
