TS-A2 ゲート型アンテナ TAKEX 竹中エンジニアリング [TS-A2]

TS-A2 ゲート型アンテナ TAKEX 竹中エンジニアリング [TS-A2]

販売価格: 会員のみ販売

商品詳細

タカヤ株式会社 防犯ゲート RF方式 トランシーバー型 小売・アパレル向け

ゲート型アンテナ TS-A2 (X-RISE / X-stage)

スリムで洗練された外観に、高度なDSPデジタル信号処理を搭載。1本で送受信を完結するトランシーバー型設計により、狭い間口から広大な店舗入口まで柔軟に対応可能な、小売業界向けハイエンドRFセキュリティゲートです。

  • 型番： TS-A2
  • 製品名： ゲート型アンテナ (X-stage トランシーバー型)
  • 検知方式： RF（電波）方式 8.2MHz（可変可能）
  • 主な用途： 小売店・書店・アパレルショップ等の万引防止・不正持ち出し監視
  • 設置場所： 店舗出入口、通路、レジ横、お手洗い前通路など
  • 特記仕様： 単体設置可能、赤外線センサー連動（オプション）、外部VMS連携対応

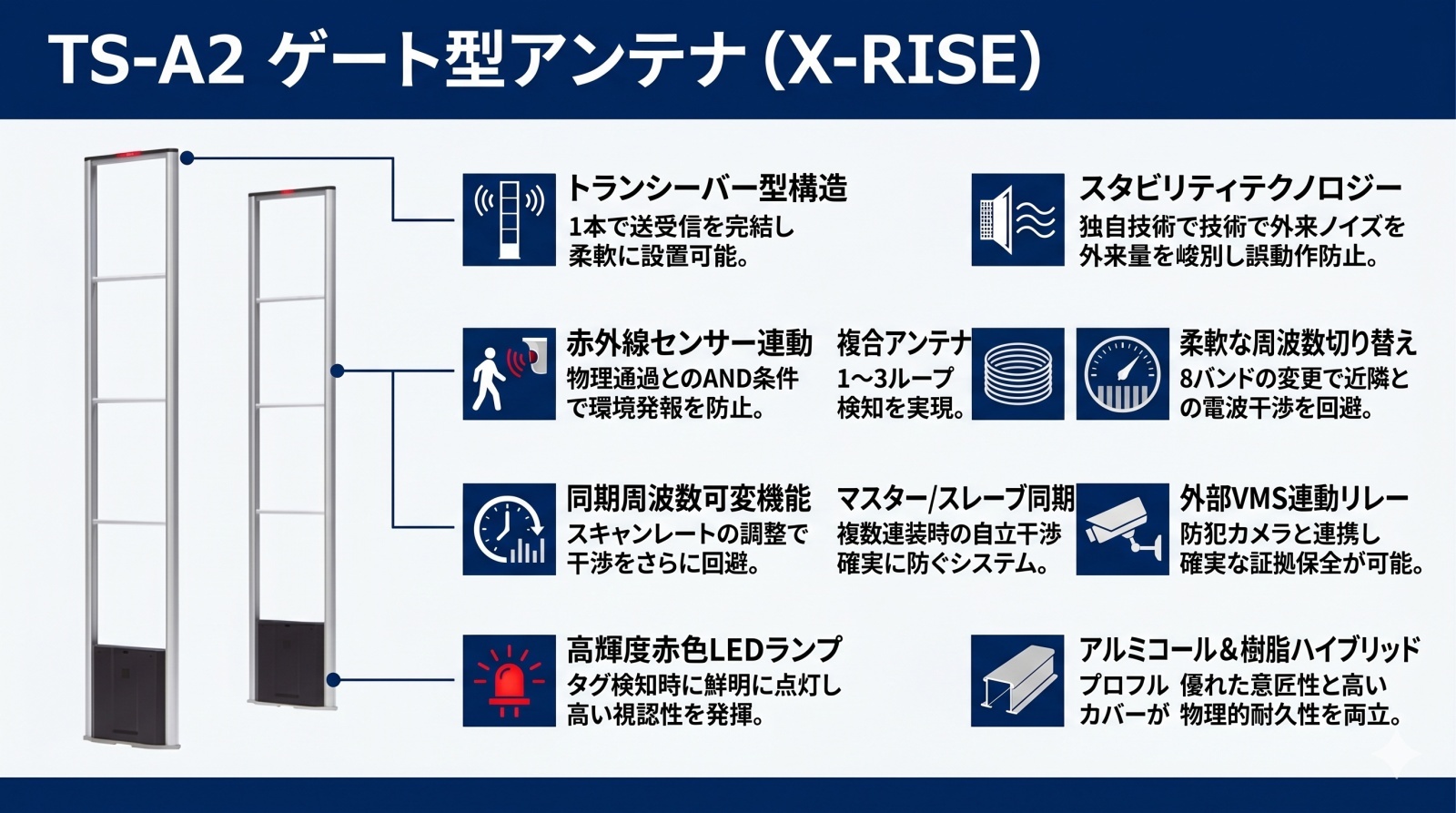

ゲート型アンテナ TS-A2 の製品画像

資料ダウンロード

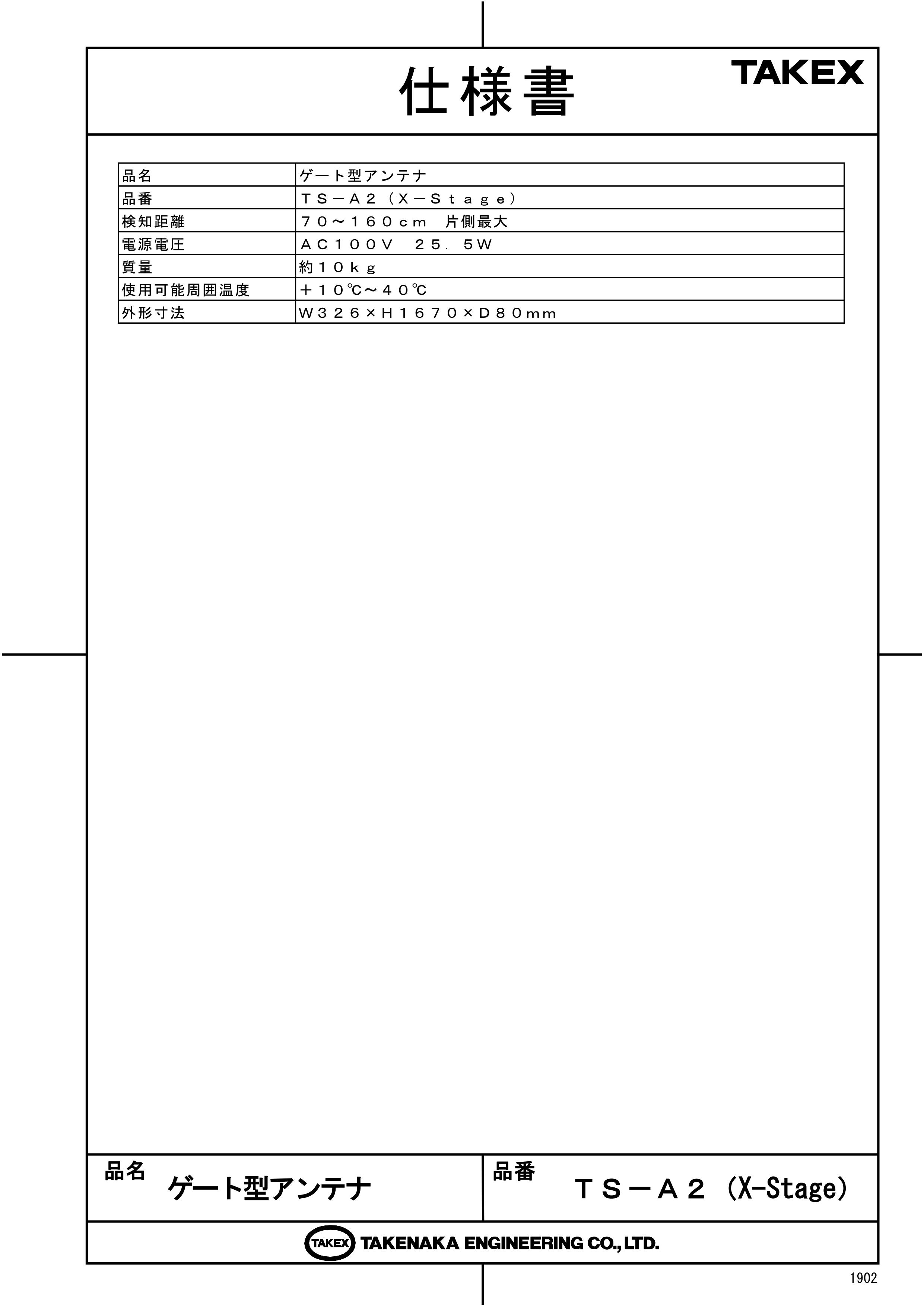

仕様書（PDF）

この製品が向いている用途

  • 店舗レイアウト上、1本のみで運用したい狭い通路
  • 景観を損なわないスリムなデザインを求めるアパレル店
  • 既存の店舗近隣に他社のRFゲートがある干渉の懸念箇所
  • 防犯カメラと連動して発報時の映像を記録したい環境

導入前に確認したいポイント

  • 床面がコンクリートまたは強固な固定が可能か
  • ゲート付近（1.5m以内）に大型の金属什器がないか
  • 使用するタグの周波数が8.2MHz帯（標準）であるか
  • 電源BOX（別売）の設置スペースを確保できるか

特長

1. 1本で送受信を完結する「トランシーバー型」アーキテクチャ

TS-A2は、独立した送信機と受信機を向かい合わせる必要がなく、単独のゲートポール内に送受信用のループアンテナを内蔵しています。これにより、お手洗い前の狭い通路や、片側にしか設置スペースがない現場でも1本からスマートに導入可能です。

2. スタビリティテクノロジーによる高精度なノイズ除去

店舗環境に存在するLED照明のスイッチングノイズや自動ドアのセンサーなど、8.2MHz帯を乱す外来ノイズをタカヤ独自のDSPデジタル信号処理で分析。タグの純粋な共振波形とノイズを波形レベルで峻別し、誤動作を極限までカットする高い信頼性を備えています。

3. 赤外線センサー（オプション）によるAND条件制御

物理的な誤報対策として赤外線センサーを併用可能です。「タグ検知」と「人間の通過」の2つの条件が揃った場合のみ発報する設定により、ゲート付近の陳列棚の商品タグを拾い続ける「環境発報」を完全に防ぐことができます。

4. 現場環境に合わせられる「8バンド周波数可変」機能

近隣店舗に他社製RFゲートがある場合、電波干渉（ビートダウン現象）が起きるリスクがあります。本機は8.0MHzから10.5MHzまで全8バンドの周波数を選択できるため、干渉帯域を避けた安定運用の構築が可能です。

5. 複数設置時の「マスター/スレーブ同期システム」

広い間口に複数本のTS-A2を設置する場合、マスター機の同期信号に全ゲートを従わせることで自立干渉を防止。全てのゲートが統率されたタイミングで動作し、安定した検知パフォーマンスを発揮します。

6. 耐久性と意匠性を両立した「Aluminum & Durable STYLE」

堅牢なアルミフレームとABS樹脂カバーで構成されており、カートの衝突など過酷な店舗環境に耐えうる強度を持ちながら、洗練されたシルバー・ブラックのデザインで店舗のブランドイメージを損ないません。

7. 外部連携を支える豊富な入出力ポート

無電圧C接点のリレー出力を搭載。ネットワークカメラ（VMS）やパトライトとの連動が容易で、「発報した瞬間にカメラがズームし、店長のスマホへ通知する」といった高度な証拠保全システムの構築を支援します。

選定時に評価したい強み

  • 圧倒的な施工自由度： 1本設置から複数増設まで、店舗のレイアウト変更にも柔軟に対応。
  • 運用ノイズに強い： 独自のDSP処理により、ノイズの多い都市型店舗でも安定動作。
  • 拡張性の高さ： 外部接点出力を標準装備し、最新のIT防犯システムとの親和性が高い。
  • 長期メンテナンス性： アルミフレーム構造による高い耐久性と、容易な基板アクセス。

施工・設置ガイド

TS-A2の性能を最大限に引き出すため、以下の施工要件を遵守してください。

確認項目 この製品での考え方 / 施工基準
床面固定 M8×70mmアンカーボルトで4箇所固定。埋め込み深さ35mm以上を厳守。
金属什器との距離 大型金属体、アルミサッシ、エスカレーター等から1.5m以上離すこと。
電源配線 DC+16V供給。1.25sq以上の電線を推奨。電源BOX1台につき最大3本まで。
同期設定 複数台設置時は必ずツイストペアシールド線でスレーブ同期配線を行うこと。

製品仕様

項目 内容
製品名 / 型番 セキュリティゲート / TS-A2 (X-stage トランシーバー型)
検知周波数 8.2MHz（標準） / 8.0〜10.5MHzまで全8バンド選択可能
検知距離 700mm 〜 1,600mm （片側最大。使用タグや環境により変動）
同期周波数 90Hz（標準） / 57〜111Hzまで3Hzステップで可変可能
周波数帯域幅 中心周波数より ±400kHz または ±500kHz
電源電圧 / 消費電力 DC+16V ±10% / 消費電流 0.9A以下 (消費電力 14.4W以下)
外形寸法 / 質量 W326 × H1670 × D80mm / 約10kg (本体のみは4.9kg)
使用周囲温度 +10℃ 〜 +40℃（湿度 30〜85%RH 結露なきこと）
材質 / 色 フレーム: アルミ / カバー: 樹脂（ABS） / 色: シルバー・黒
外部入出力端子 電源I/O、赤外センサ電源、スレーブI/O、ブザー出力、リレー出力(C接点)、ランプ出力
適合電源BOX(別売) TS-P50A (AC100V) / TS-P50B (AC100-240V) ※DC16V出力

FAQ

Q：1本だけで設置しても動作しますか？ A：はい、TS-A2は「トランシーバー型」ですので、向かい合わせのアンテナを必要とせず、1本単独で送受信・タグ検知が可能です。
Q：隣の店舗の防犯ゲートと干渉して鳴り止まないことはありますか？ A：RF方式では稀に発生しますが、TS-A2は中心周波数を8バンド、同期周波数を細かく調整できるため、干渉を避けて設定することが可能です。
Q：赤外線センサーを使用するメリットは何ですか？ A：タグの電波検知と「人の通過」のAND条件で発報させることで、ゲート付近に置かれた商品タグに反応し続ける誤発報を物理的にシャットアウトできます。
Q：検知距離はどのくらいですか？ A：使用するタグの種類によりますが、片側最大1,600mm、標準的には800〜1,200mm程度を推奨しています。
Q：床がOAフロアや木床でアンカーが打てない場合はどうすればよいですか？ A：オプションの専用ベース板を使用することで、床面への深穴施工なしで安定した設置が可能です。
Q：電源BOX 1台で何本までゲートを接続できますか？ A：適合電源BOX(TS-P50A/B)の容量は3.5Aですので、1本当たり0.9Aを消費するTS-A2は最大3本まで接続可能です。
Q：防犯カメラと連動させることは可能ですか？ A：可能です。基板上のリレー出力（無電圧接点）をネットワークカメラのI/O入力に接続することで、発報時の映像をイベント録画できます。
Q：屋外に設置することはできますか？ A：いいえ、屋内専用モデルです。周囲温度10〜40℃の環境でご使用ください。
Q：他社のRFタグ（8.2MHz）も検知できますか？ A：標準的な8.2MHzのRFタグであれば、メーカーを問わず検知可能です。ただし、タグの品質や形状により検知距離は前後します。
Q：日常の保守で気をつけることはありますか？ A：ゲート周辺にタグ付き商品を置かないこと、赤外線センサーレンズが汚れていないか確認すること、アンカーの緩みがないかの定期点検を推奨します。
