TS-A1-2PS ゲート型アンテナ TAKEX 竹中エンジニアリング [TS-A1-2PS]

TS-A1-2PS ゲート型アンテナ TAKEX 竹中エンジニアリング [TS-A1-2PS]

販売価格: 会員のみ販売

商品詳細

X-RISE 商品監視ゲート RF方式 万引防止 店舗セキュリティ

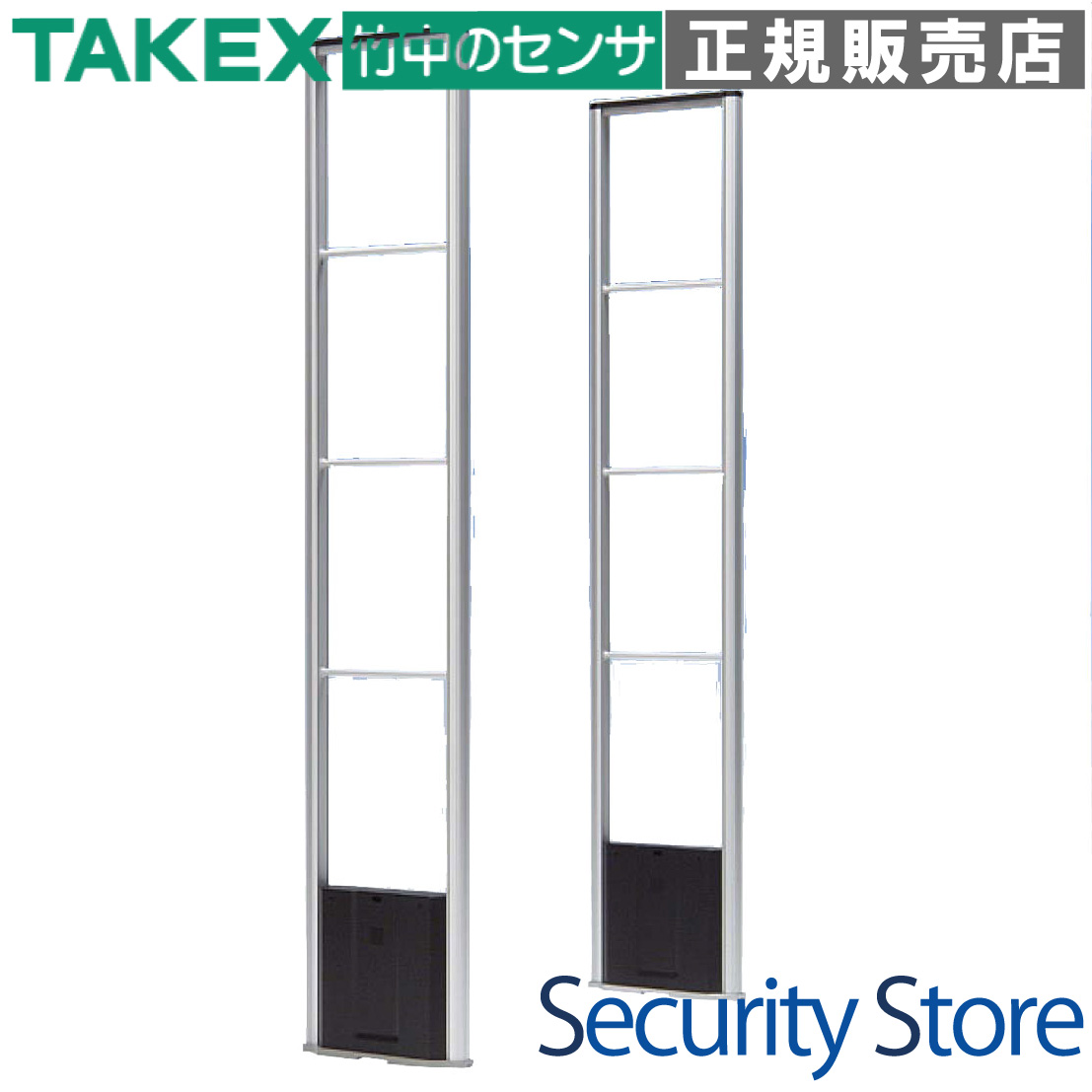

TS-A1-2PS ゲート型アンテナ (X-RISE)

スリムで洗練されたデザインに、高度なデジタル信号処理技術を凝縮。誤報を極限まで抑えつつ、確実な検知性能を実現した分離型RF方式ゲートです。

  • 型番： TS-A1-2PS
  • 製品名： ゲート型アンテナ (X-RISE)
  • 検知方式： RF（電波）方式（8.2MHz / 10.5MHz対応）
  • 構成： 送信ユニット(TS-TA1)・受信ユニット(TS-RA1) 分離型
  • 推奨通路幅： 1,600mm 〜 2,000mm（最大2,400mm）

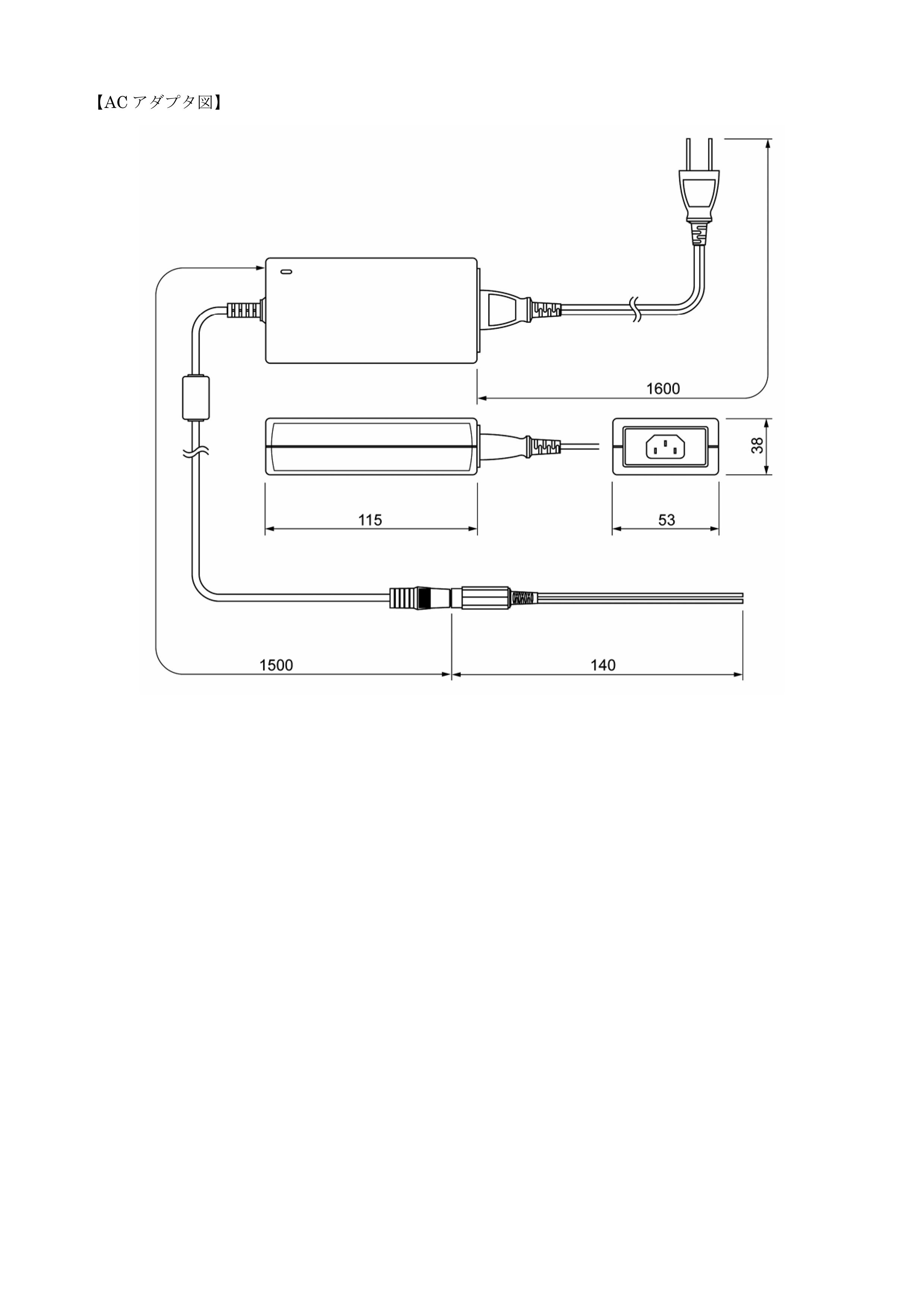

  • 電源： AC100V（付属ACアダプタによりDC16V供給）

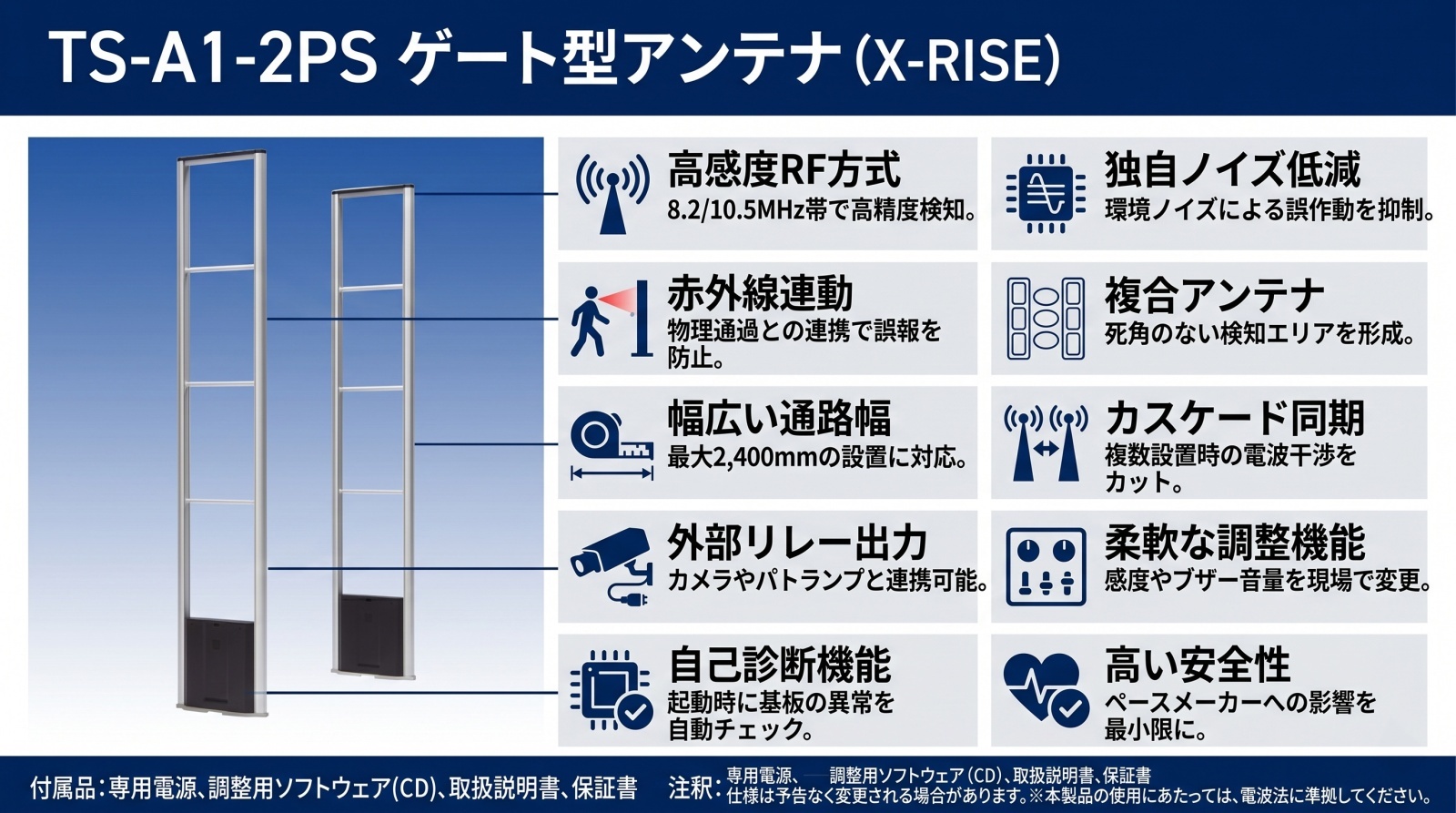

TS-A1-2PS ゲート型アンテナ

資料ダウンロード

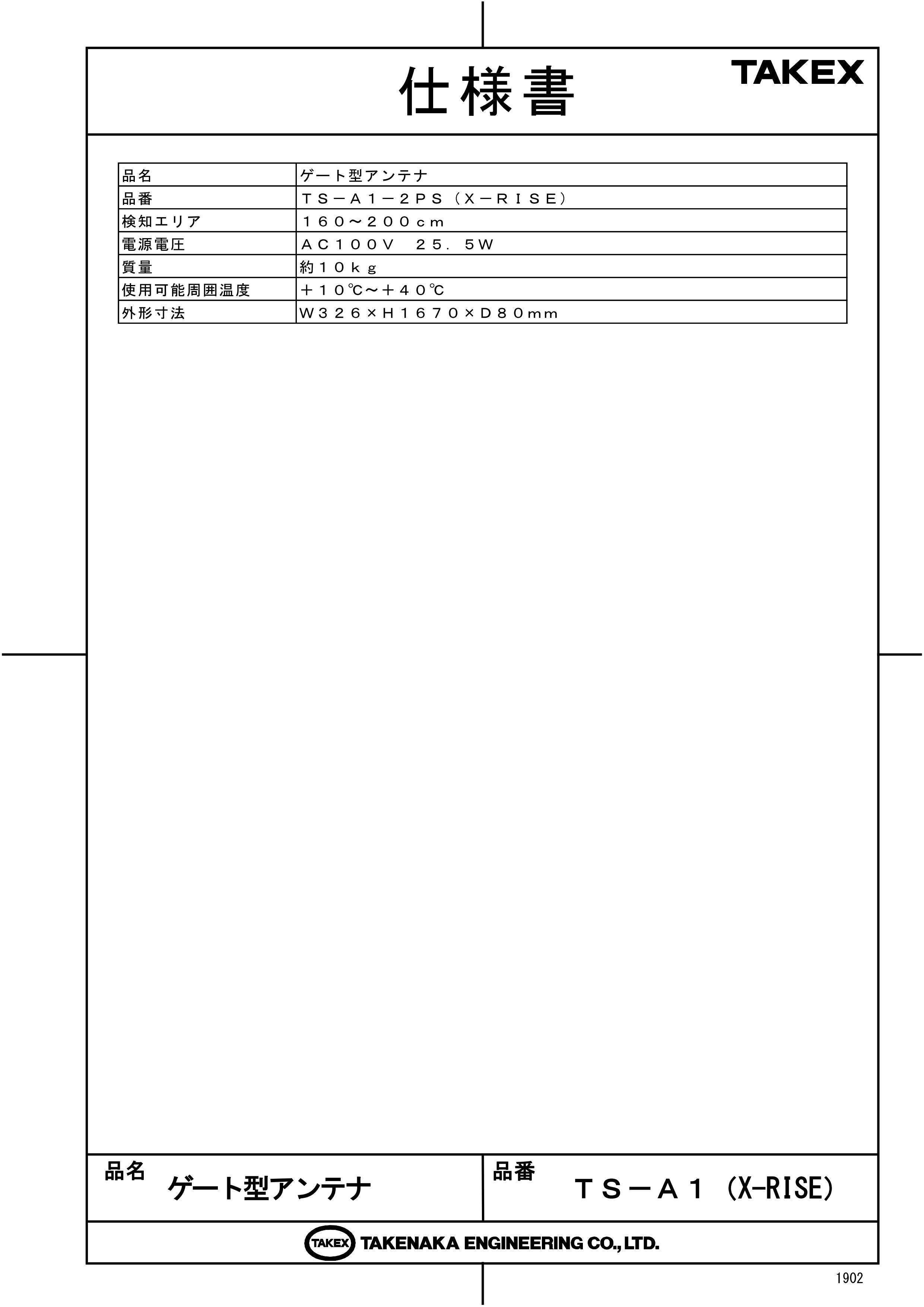

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • アパレル・セレクトショップの出入口
  • ドラッグストア・化粧品売場の防犯
  • 書店・レンタルショップの不正持出防止
  • スリムな筐体が求められるデザイン重視の店舗

導入前に確認したいポイント

  • 周囲500mm以内に大型金属（什器等）がないか
  • 電源は独立した系統から確保可能か
  • 床面の材質とアンカーボルト施工の可否
  • 複数台設置時の同期配線の有無

特長

1. 高精度RF検知メカニズム

8.2MHzおよび10.5MHz帯の電波を利用し、専用タグの共振現象を瞬時にキャプチャします。送信ユニット(TS-TA1)からの精密なスキャン電波により、監視ゾーン内のタグを逃さず検知します。

2. 独自技術「スタビリティテクノロジー」

デジタル信号処理によるノイズキャンセリング・アルゴリズムを搭載。店舗内のインバーター照明や空調設備、周辺機器からの環境ノイズとタグの信号を厳密に分離し、誤作動を劇的に低減します。

3. 赤外線センサー連動による二重判定（オプション）

赤外線センサーによる「人の通過判定」とRFタグの「共振検知」が一致した場合のみ発報するAND条件設定が可能。ゲート付近のレジ台にあるタグによる誤報を防止し、自由度の高い店舗レイアウトを可能にします。

4. 空間を選ばないスリム＆スタイリッシュ設計

幅326mm、厚さ80mmという極めてスリムな筐体は、店舗のデザインを損なうことなく設置可能です。アルミフレームと樹脂パーツを組み合わせた高い質感で、高級感のあるエントランスにも馴染みます。

5. 多彩なシステム連携を支えるインターフェース

無電圧C接点のリレー出力を備えており、防犯カメラの録画トリガーや外部パトランプ、入退室管理システムとの連動が容易。リレー出力保持時間も1秒〜連続まで環境に合わせて調整可能です。

6. カスケード同期による干渉防止機能

複数台のゲートを並べて設置する場合でも、Master/Slave設定と同期ケーブル接続により、電波干渉（ビートノイズ）を完全に遮断。広大な間口を持つ店舗でも安定した運用をサポートします。

7. 現場で完結する精密な感度調整機能

基板上のロータリーボリュームにより、環境に応じた微細な感度設定が可能。施工時に対象タグの向きや位置に合わせた最適な検知フィールドを構築できます。

選定時に評価したい強み

  • 誤報耐性： スタビリティテクノロジーによる高精度なノイズ判別機能。
  • 柔軟な設計： 赤外線連動により、ゲート至近距離への商品陳列が可能。
  • 施工性： 専用のベース板や配線モールなど、現場環境に合わせた豊富なオプション。
  • 信頼の自己診断： 電源投入時のセルフテスト機能により、システムの正常動作を常に確認。

施工・設置ガイド

安定した動作のために、以下のガイドラインに従った施工を推奨します。特に金属物との距離は検知感度に直結します。

確認項目 設計・施工基準
離隔距離 金属什器、アルミサッシ、大型モニターから500mm〜1,000mm以上の距離を推奨。
電源確保 AC100V。ノイズ混入を防ぐため、冷蔵庫や大型モーター機器とは別系統の単独配線。

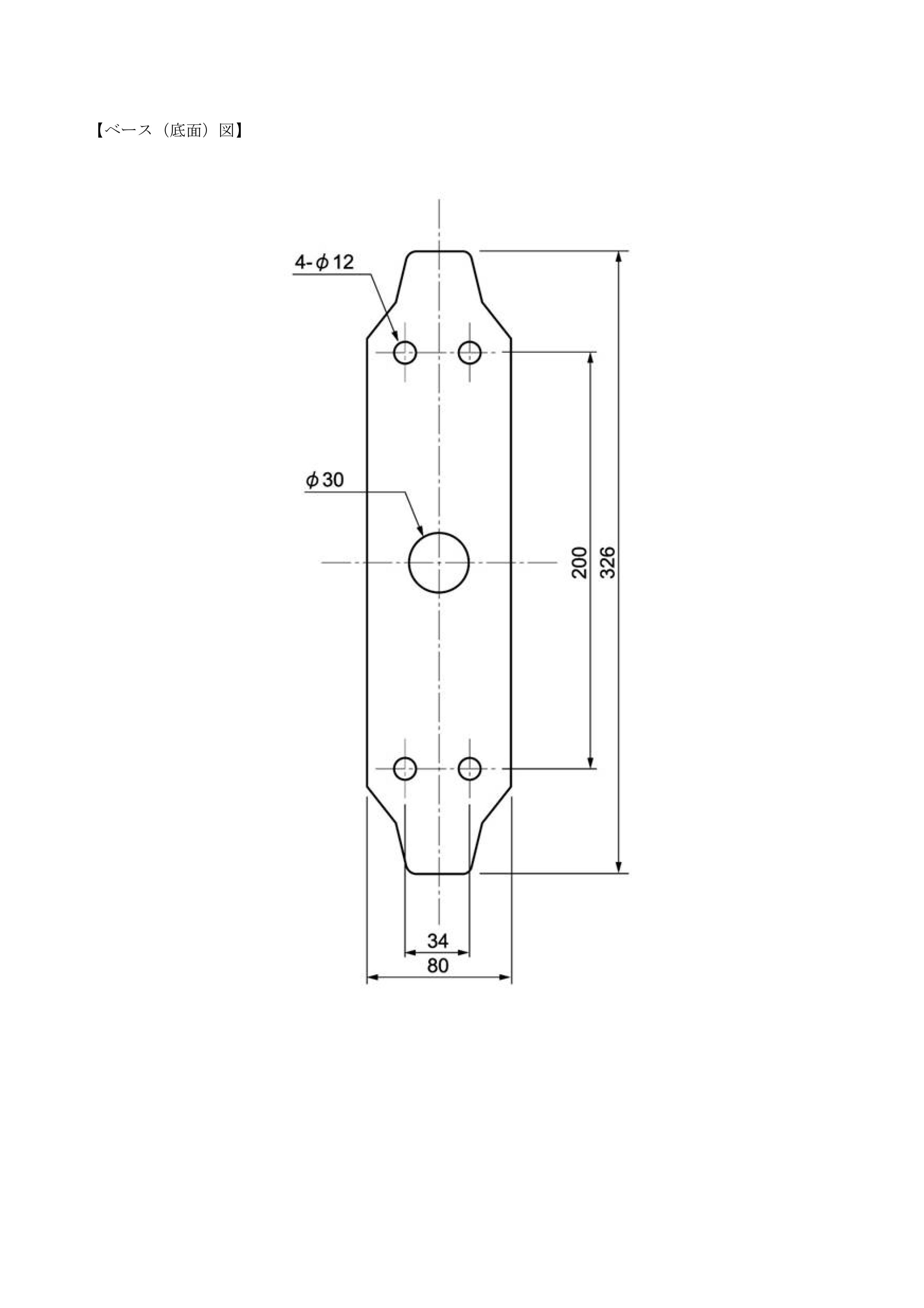

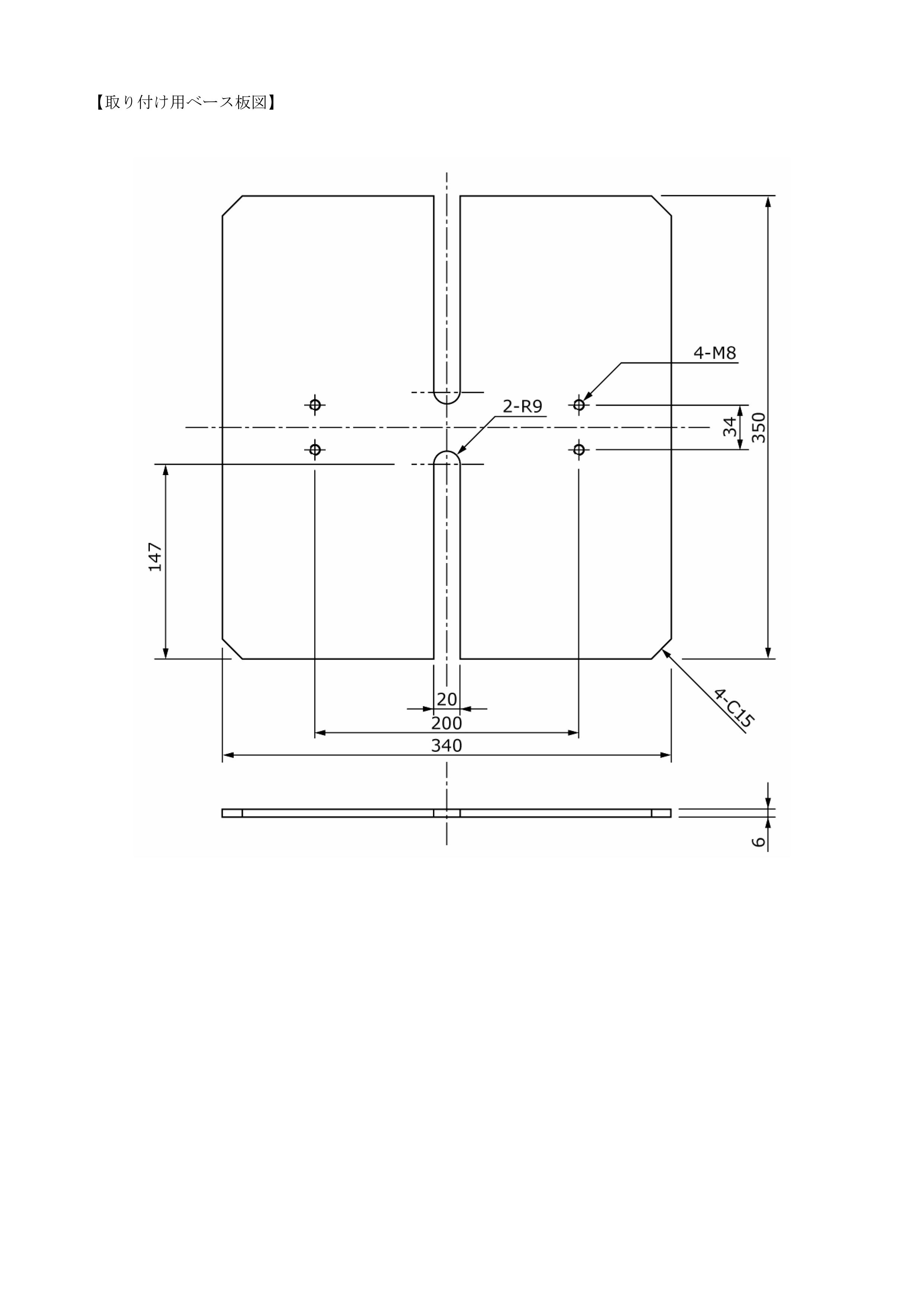

床面固定 M8×70mmアンカーボルト4本で固定。強度不足時はオプションのベース板を使用。

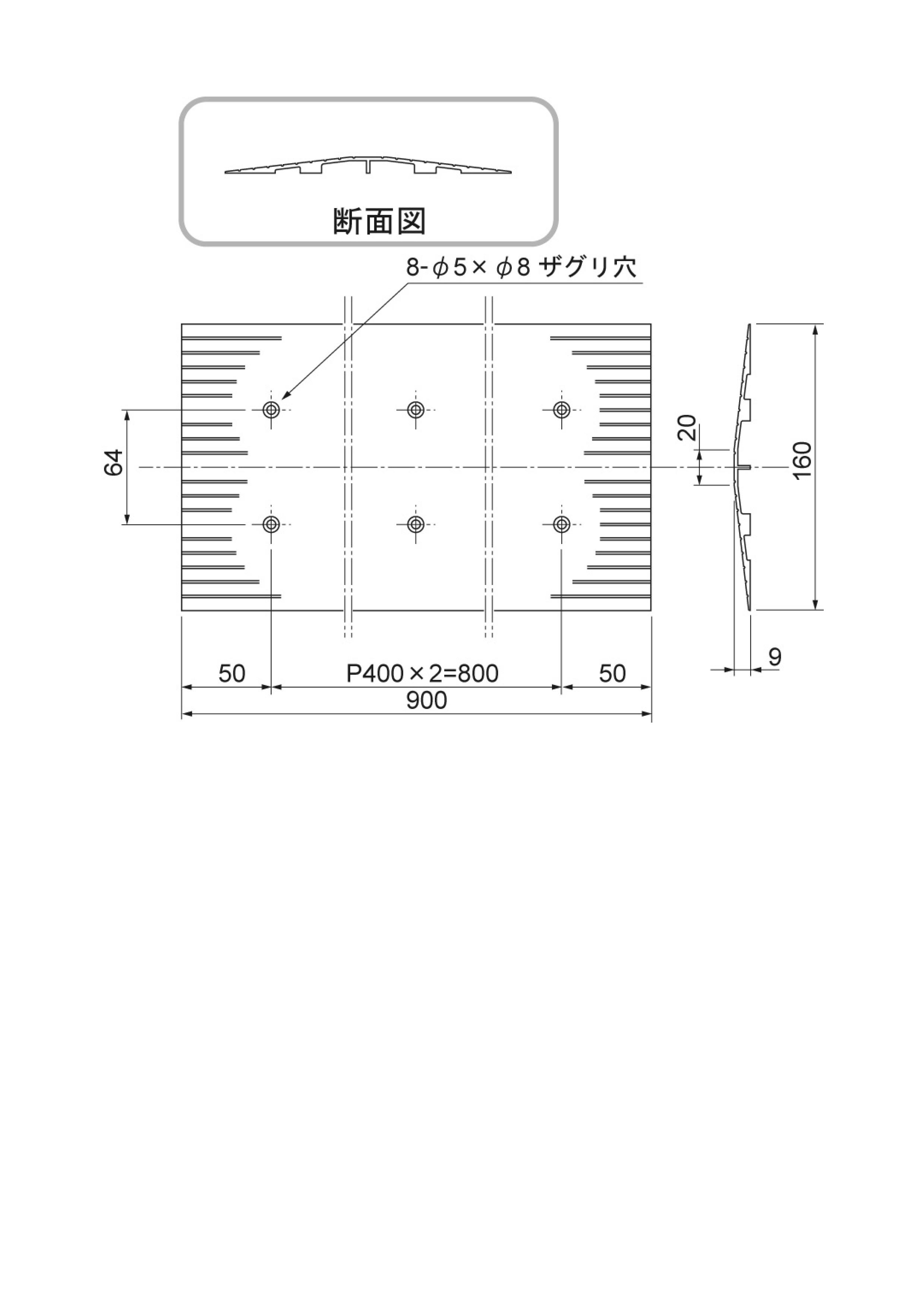

配線保護 送受ユニット間のケーブルは、断線防止のため専用モール（タカヤモール等）で保護。

製品仕様

項目 内容
製品名 / 型番 ゲート型アンテナ TS-A1-2PS (X-RISE)
検知方式 RF（電波）方式 ＋ スタビリティテクノロジー内蔵
検知周波数 8.2 MHz / 10.5 MHz
検知距離 (通路幅) 160 〜 200 cm (標準) / 最大 240 cm (環境に依存)
電源電圧 AC100V (消費電力 25.5 W)
ユニット消費電流 送信側: 1.2 A 以下 / 受信側: 0.5 A 以下 (DC16V供給時)

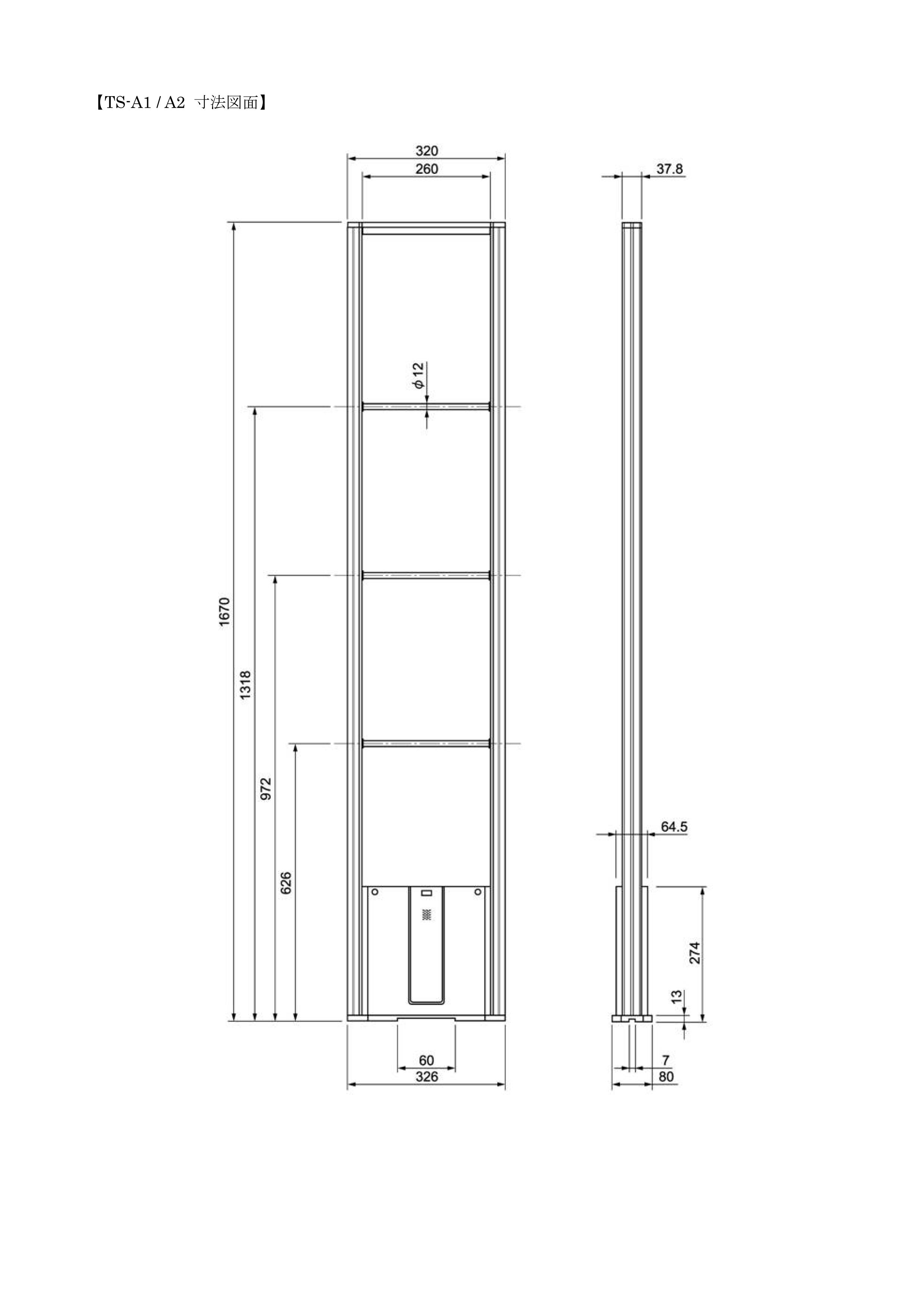

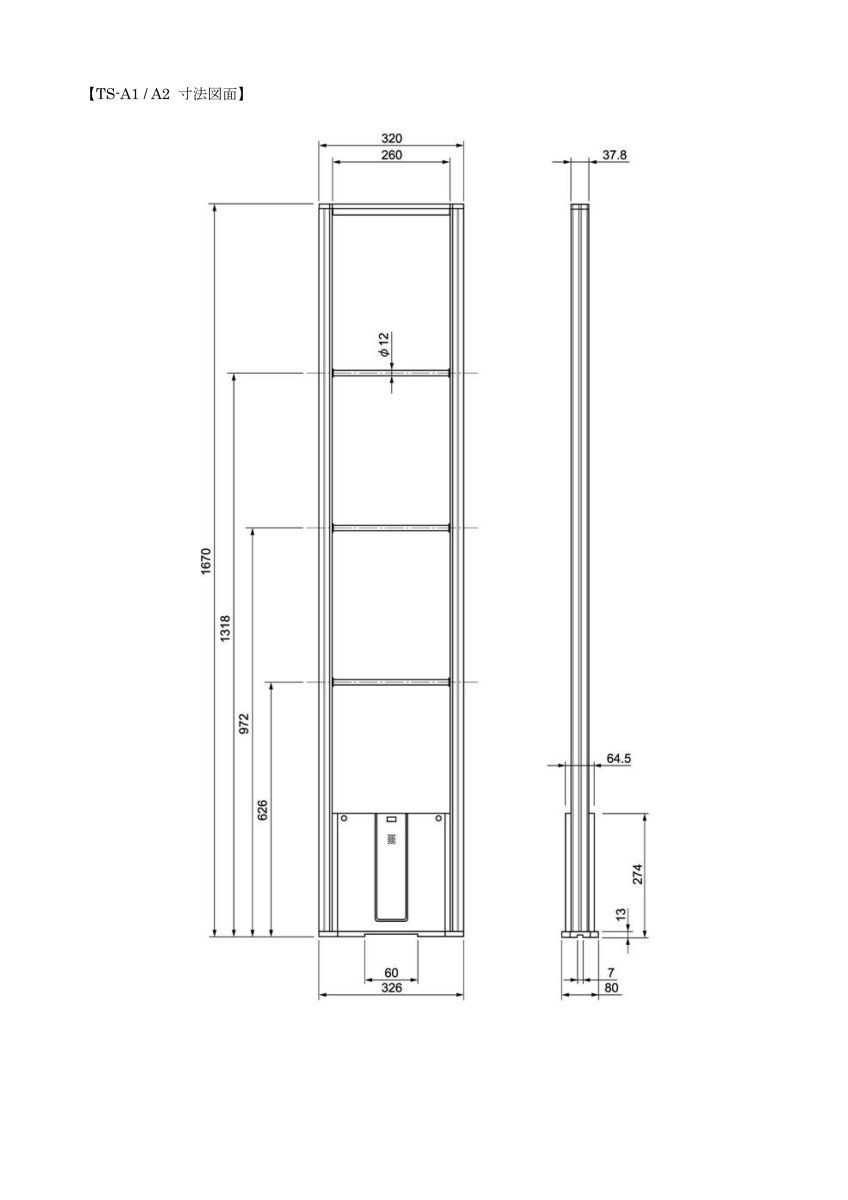

外形寸法 W326 × H1670 × D80 mm (ベース部含む)
質量 約10 kg (セット合計) / 1ユニット 約4.9 kg
使用可能周囲温度 +10 ℃ 〜 +40 ℃ (結露なきこと)
外部出力 無電圧C接点リレー (保持時間調整可)、LED出力、外部ブザー出力

FAQ

Q：検知できる通路幅は最大でどのくらいですか？ A：標準的には160cm〜200cmでの運用を推奨していますが、環境ノイズが少なく高性能なタグを使用する場合、最大240cm程度までカバー可能です。
Q：ペースメーカーへの影響はありますか？ A：ガイドラインに基づき、通常の歩行速度で中央を通過する限り影響は最小限とされています。ゲート付近で長時間寄りかかったり立ち止まったりしないよう注意喚起を推奨します。
Q：自動ドアの近くに設置できますか？ A：アルミサッシなどの金属フレームが電波を反射・吸収するため、可能な限り500mm以上の距離を離して設置することを推奨します。
Q：誰もいないのにアラームが鳴る（誤報）原因は何ですか？ A：周辺に「消去忘れのタグ」が放置されているか、照明器具からの強いノイズが影響している可能性があります。感度ボリュームの微調整で解決可能です。
Q：赤外線センサー連動とはどのような機能ですか？ A：ゲートを人が物理的に通過（遮光）した瞬間のみタグ検知を有効にする機能です。これにより、ゲート周辺に商品を陳列しても誤発報しにくくなります。
Q：複数のゲートを横並びに設置できますか？ A：はい、可能です。その際は、1台をMaster、残りをSlaveに設定し、同期ケーブルで接続することで電波干渉を防ぎます。
Q：既存の他社製RFタグは使用できますか？ A：周波数が8.2MHzまたは10.5MHzであれば、基本的には使用可能です。ただし、検知距離はタグの性能に依存するため事前の動作確認を推奨します。
Q：アラームの音量は変更できますか？ A：受信ユニット内部のロータリーボリュームにより、店舗環境に合わせた音量調整が可能です。
Q：外部のパトランプやカメラと連動できますか？ A：はい。受信ユニットに無電圧接点出力（リレー出力）が搭載されているため、外部機器の動作トリガーとして利用できます。

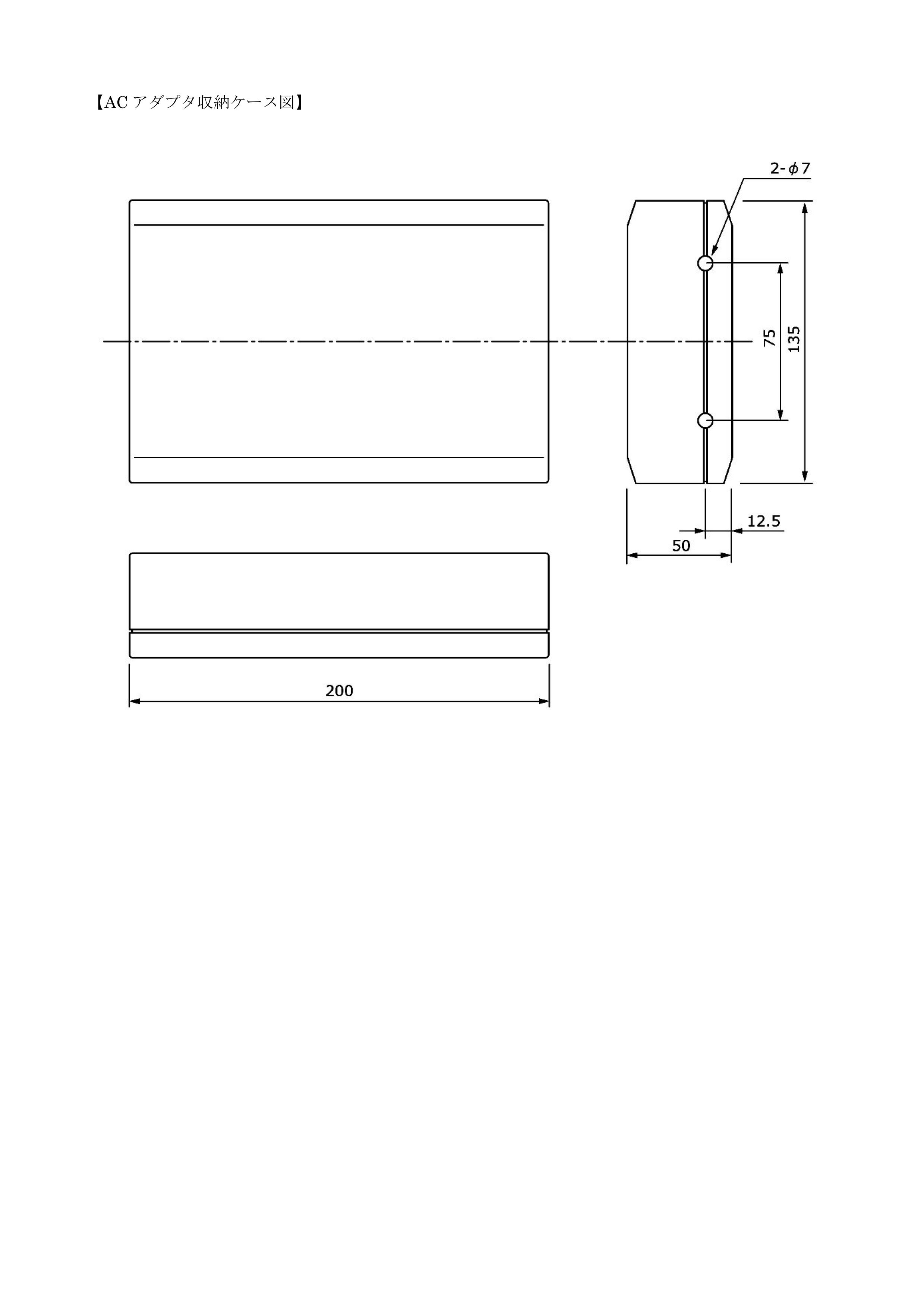

Q：電源はどのように供給しますか？ A：付属のACアダプタ、またはオプションの電源BOXを使用してAC100Vから変換して供給します。
