TD-04 ディアクティベーター TAKEX 竹中エンジニアリング [TD-04]

TD-04 ディアクティベーター TAKEX 竹中エンジニアリング [TD-04]

販売価格: 会員のみ販売

商品詳細

TAKAYA RF方式 8.2MHz 防犯タグ消去器 卓上設置型

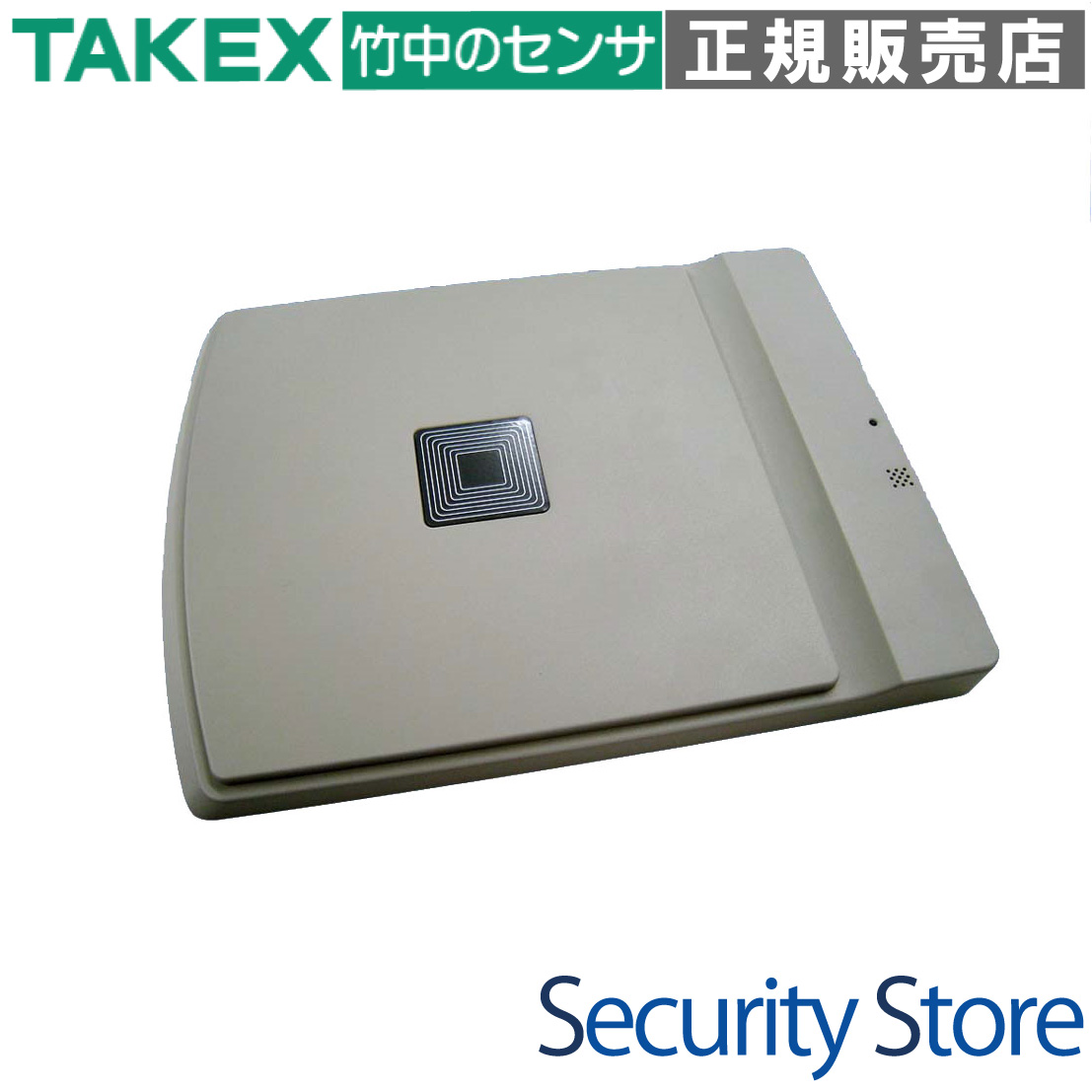

TD-04 ディアクティベーター

TD-04は、小売店舗のレジカウンターで使用されるRF方式（8.2MHz）防犯シールタグを無効化するための据置型消去器です。高度なデジタル信号処理（DSP）により、高い検知・消去パフォーマンスと誤作動の低減を両立した、店舗運営の信頼性を支える一品です。

  • 型番： TD-04
  • 製品名： ディアクティベーター
  • 方式： RF（Radio Frequency）方式 8.2MHz帯
  • 主な用途： 防犯シールタグの機能消去（無効化）
  • 設置場所： レジカウンター、パッキング台（屋内専用）
  • 電源： AC100-240V（付属ACアダプター）

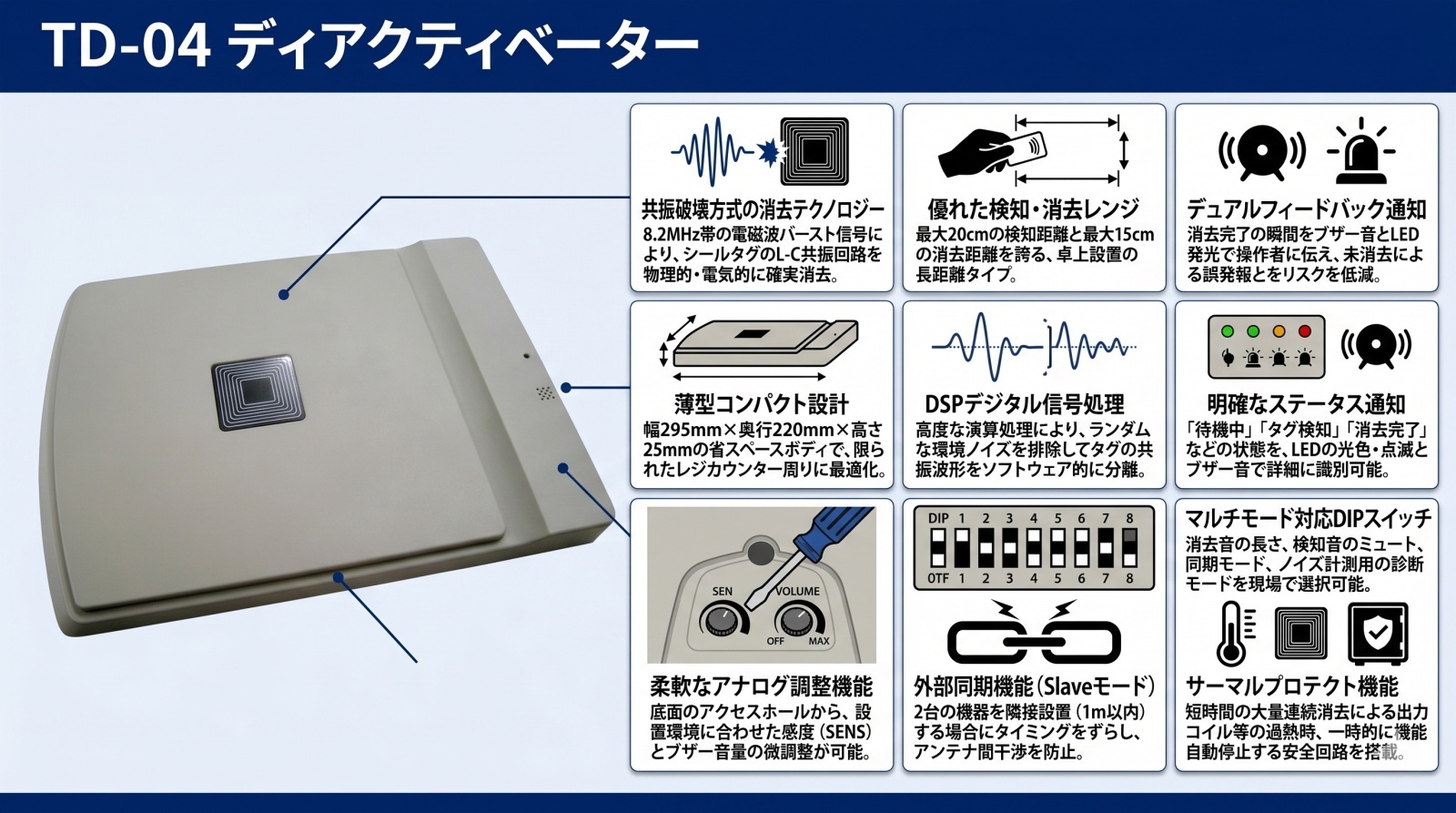

TD-04 ディアクティベーター 製品画像

この製品が向いている用途

  • アパレル・雑貨店などのレジ会計業務
  • ドラッグストア・スーパーのシールタグ消去
  • 防犯ゲートの誤作動（未消去）防止対策
  • レジ周辺の省スペース化が求められる現場

導入前に確認したいポイント

  • 設置面が金属製（ステンレス等）でないか
  • 周囲30cm以内に大型金属物がないか
  • POSスキャナーから50cm以上離せるか
  • 防犯ゲート本体から1.5m以上離せるか

特長

共振破壊方式（Resonance Destruction）

TD-04は、RF方式シールタグ内部のL-C共振回路に対し、特定の強力な8.2MHz帯バースト信号を放射します。これによりタグ側のコンデンサに過電流を誘導して絶縁破壊（マイクロクラック）を発生させ、防犯ゲートに反応しない状態へ確実に無効化します。

圧倒的な検知・消去パフォーマンス

最大20cmの検知距離と、最大15cmの消去距離（標準40mm角タグ使用時）を実現。タグをアンテナに近づけるだけで「検知」から「消去」までのプロセスをスムーズに行えるため、スピーディーなレジ対応を可能にします。

ブザーとLEDによるデュアルフィードバック

消去完了時には「ピーッ」という長音ブザーと、LEDのグリーンフラッシュで通知します。目視だけでなく聴覚でも確認できるため、忙しい会計時の操作ミスを防ぎ、未消去によるお客様の誤発報リスクを低減します。

DSP（デジタル信号処理）によるノイズ抑制

内部マイコンによるデジタル信号処理（DSP）を搭載。空間のランダムなノイズとタグの共振波形をソフトウェアで分析・分離することで、旧来のアナログ機では避けられなかった環境ノイズによる誤作動を大幅に抑えています。

スリムで頑丈な筐体設計

幅295mm × 奥行220mm × 高さ25mmの超薄型設計。レジカウンター上の限られたスペースを圧迫しません。天板はABS樹脂製で、店舗の景観を損なわないシンプルな外観となっています。

現場環境に合わせた細かな微調整機能

本体底面のアクセスホールから、感度（SENS）と音量（VOL）の調整が可能です。周囲のノイズレベルが高い場所では感度を絞り、騒音の激しいスーパー等では音量を最大にするなど、現場の状況に最適化できます。

複数台設置に対応する同期モード

基板上のDIPスイッチ設定により、単独駆動（Master）だけでなく外部同期（Slave）モードも選択可能。隣接するレジに複数台を設置する場合でも、機器同士の干渉を防ぐ設計になっています。

サーマルプロテクト（過熱保護）機能

短時間の連続消去作業による内部コイルやFETの過熱を監視。内部温度が規定値を超えると一時的に機能を停止し、デバイスを故障から保護する自己診断機能を備えています。

外部表示器への拡張性

基板内部に拡張用の端子台（TB1）を装備。必要に応じて外部LED表示器や外部ブザー、接点出力（ALM_OUT）を接続することができ、システムアップにも対応可能です。

多様なLEDステータス表示

待機中の「緑点灯」、タグ検知時の「赤点滅」、消去完了時の「緑フラッシュ」など、LEDの挙動だけで機器の状態やエラーを一目で判別できるため、保守性の向上に寄与します。

選定時に評価したい強み

  • 確実な消去： 15cmの消去レンジにより、非接触での迅速な処理が可能。
  • 誤作動防止： DSP搭載により、POSレジやLED照明からのノイズ干渉に強い。
  • 運用効率： 音と光による明快な通知で、新任スタッフでも迷わず操作。
  • 柔軟な設置： 調整トリマとDIPスイッチにより、現場ごとの微調整が容易。

施工・設置ガイド

RF方式（8.2MHz）機器は周囲の金属や電気的ノイズに敏感です。安定稼働のために以下の条件を遵守してください。

確認項目 この製品での考え方
設置面の材質 木、ガラス、樹脂は直置き可。金属カウンターの場合は50mm以上の非金属スペーサーが必要。
周辺金属との離隔 周囲30cm以内にキャッシュドロア等の大型金属を置かないこと。
電気的ノイズ源 POSスキャナーから50cm以上、防犯ゲートから1.5m以上の距離を確保。
配線の処理 DCケーブルは電源線と結束せず、余長は「8の字巻き」で処理してノイズ混入を防止。

インジケーターの動作パターン

状態 LED ブザー 意味
待機中 緑 点灯 無音 正常稼働中
タグ検知 赤 点滅 短音（ピッ） タグを検知（15〜20cm以内）
消去完了 緑 フラッシュ 長音（ピーッ） タグの無効化完了
エラー 赤 常時点灯 連続音 消去失敗または金属干渉エラー

製品仕様

項目 内容
モデル型番 TD-04
対象タグ周波数 RF 8.2 MHz 帯（シールタグ専用）
外形寸法 W295 × D220 × H25 mm（突起部除く）
本体重量 約500g（ACアダプター含まず）
筐体材質 ABS樹脂
検知距離 最大 20 cm（40mm角タグ使用時）
消去距離 最大 15 cm（40mm角タグ使用時）
入力電源 AC100-240V 50/60Hz（専用ACアダプター付属）
出力（DC入力） DC20V - 0.5A または DC12V - 1A（ロットに依存）
使用環境条件 室内専用（結露なきこと）
機能調整 感度調整（VR1）、音量調整（VR2）、DIPスイッチ（動作モード切替）

FAQ

Q：シールタグをかざしても消去完了音が鳴りません。 A：タグをアンテナ面に密着させ、1秒程度静止させてください。素早く通過させすぎると、消去に必要なエネルギーがチャージされず無反応になることがあります。
Q：金属製のレジカウンターの上に直接置いても大丈夫ですか？ A：金属面に直置きすると感度が激減し、消去できなくなります。必ず木製の板や樹脂ブロックなど、50mm以上の厚みがある非金属の台を挟んで設置してください。
Q：ハードタグ（プラスチック製のタグ）のロック解除はできますか？ A：本機はシールタグを電気的に破壊するための装置であり、ハードタグのマグネットロックを解除する機能はありません。
Q：何もかざしていないのに勝手にブザーが鳴る（幽霊発報）ことがあります。 A：周囲の電子機器や照明からのノイズを拾っている可能性があります。感度調整トリマ（VR1）を少し左に回して感度を下げて調整してください。
Q：POSレジのスキャナーのすぐ横に設置してもいいですか？ A：スキャナーのモーターノイズが干渉する恐れがあるため、最低50cm以上は離して設置することを推奨します。
Q：LEDが赤と緑で交互に点滅しています。故障ですか？ A：サーマルプロテクト（過熱保護）が作動している可能性があります。連続使用により内部が過熱した状態ですので、電源を入れたまま10分ほど放置して冷却を待ってください。
Q：消去したはずのタグが防犯ゲートで鳴ってしまいます。 A：消去完了の長音ブザー（ピーッ）を確認しましたか？ 短い検知音（ピッ）だけでは消去されていません。また、タグの種類がAM方式（58kHz）など異なる方式でないか確認してください。
Q：ブザーの音を小さくすることはできますか？ A：本体底面のアクセスホール内にある音量調整トリマ（VR2）を左に回すことで、音量を下げることが可能です。
Q：ACアダプターが断線しました。市販のもので代用できますか？ A：故障の原因やノイズ混入の恐れがあるため、必ず専用の付属アダプターを使用してください。電圧や極性が異なると本体が破損します。
Q：2台のレジが隣り合っていますが、干渉しませんか？ A：1m以内に隣接設置する場合は、内部DIPスイッチ（SW1-3）を使用して「同期モード」を切り替えることで、相互干渉を回避できます。
