TAKEX 赤外線センサーソーラー電源屋外100m 完全ワイヤレス

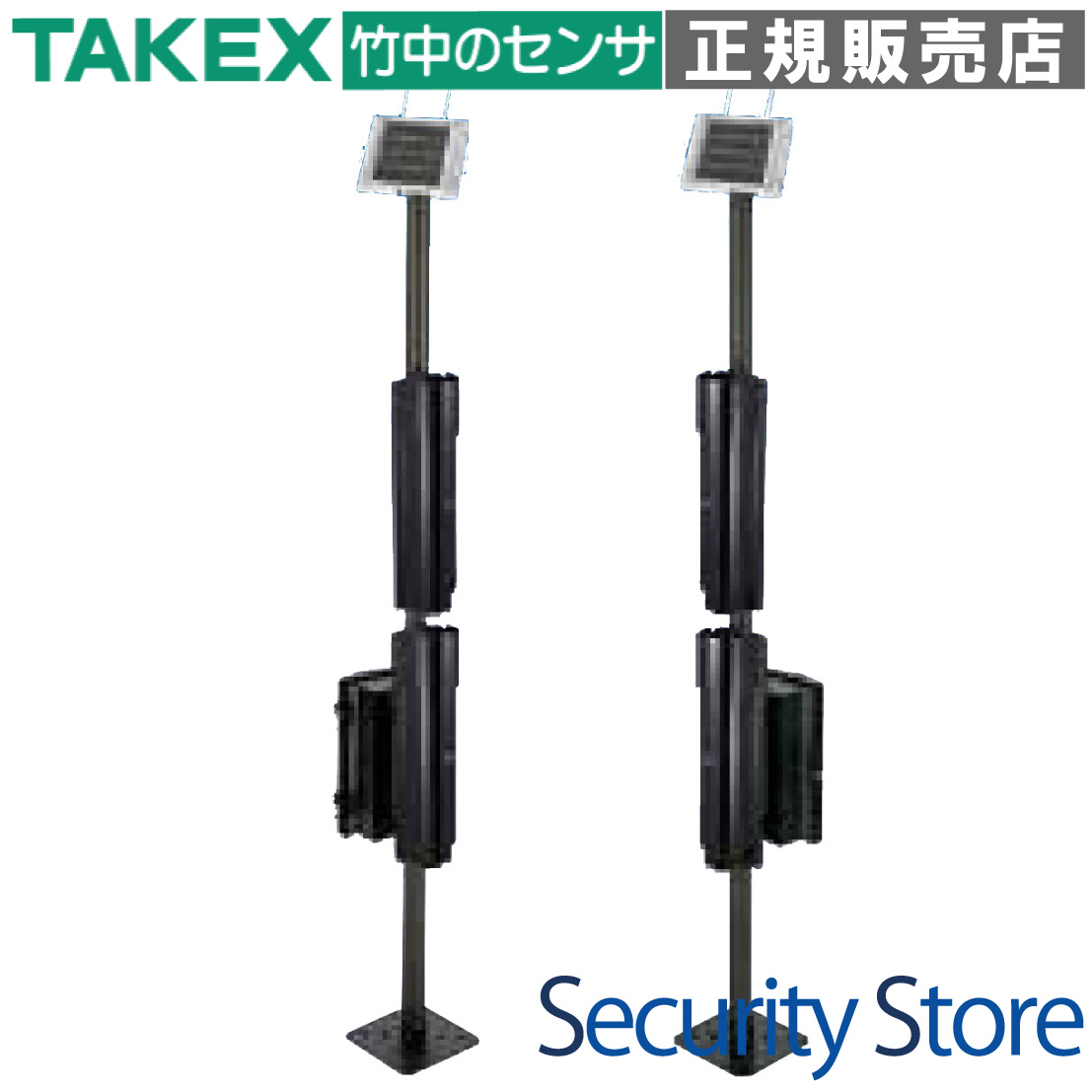

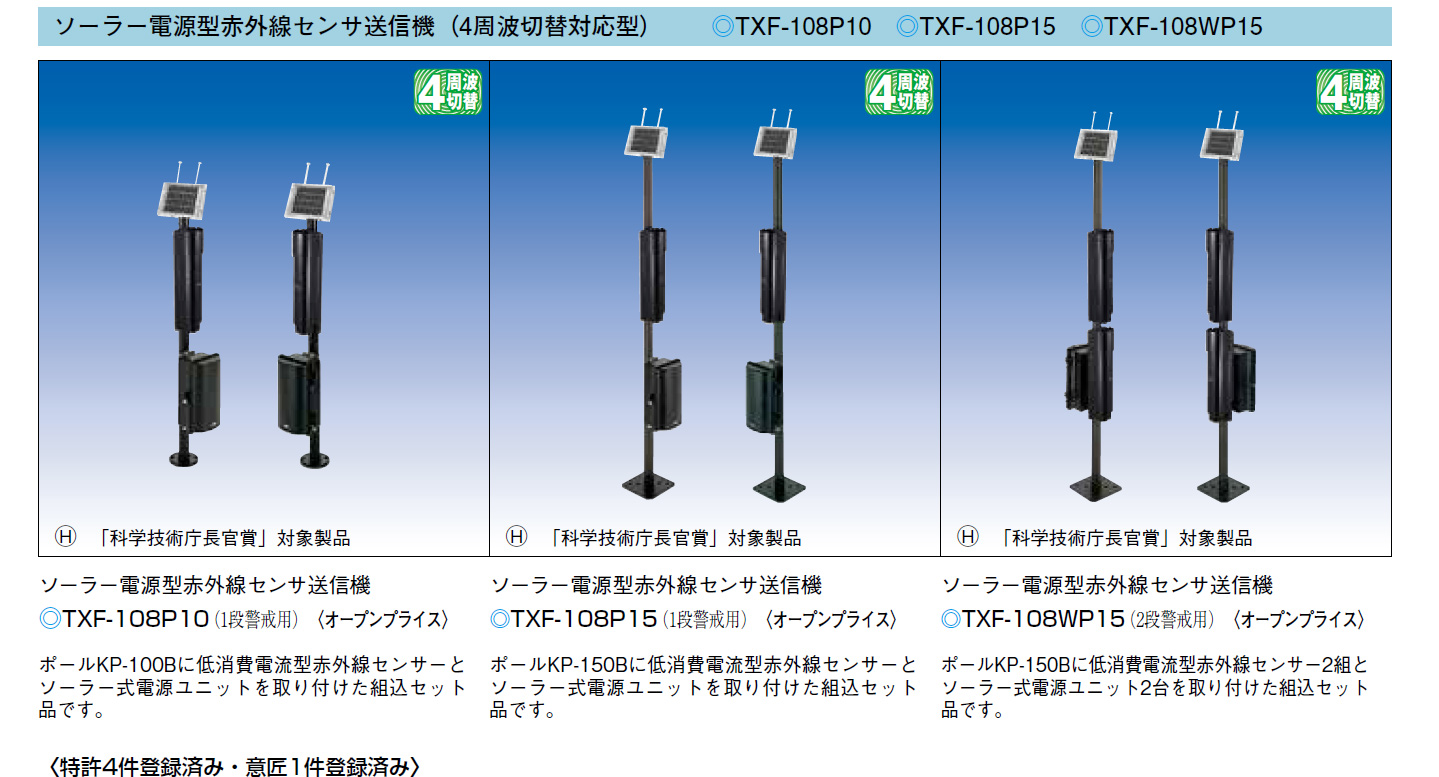

TXF-108WP15 ソーラー電源型赤外線センサ送信機（2段警戒用）

電源・信号配線が不要な、完全ワイヤレス運用のためのソーラー駆動式赤外線センサーです。屋外100mの長距離警戒に対応し、2段警戒（上下2組）の構成により、直立歩行だけでなく潜り込みや屈みこんでの侵入も確実に捕捉します。

型番： TXF-108WP15
製品名： ソーラー電源型赤外線センサ送信機（2段警戒用）
警戒方式： 近赤外線ビーム遮断方式（4段ビーム・2段警戒）
警戒距離： 屋外100m以内
電源供給： ソーラーパネル＋専用バッテリー（BA-75）
通信方式： 426MHz帯特定小電力無線

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

建設現場や資材置場の仮設セキュリティ
広大な敷地の外周監視（地中埋設困難な場所）
重要施設の屋外境界線警戒
電源確保が難しい山間部や僻地の監視

導入前に確認したいポイント

ソーラーパネルを真南に向けられるか（日照確保）
センサー間に光軸を遮る樹木や雑草がないか
受信機までの電波到達距離（見通し約100m）
設置支柱（単管パイプ等）が揺れない堅牢なものか

特長

屋外100mの長距離警戒と高い感度余裕

警戒距離を屋外100mに拡大。感度余裕100倍、距離余裕10倍のハイパワービーム（4段）を採用しており、霧や豪雨といった視界不良時でも安定した検知性能を維持します。長距離のスパンでも信頼性の高い外周警戒が可能です。

配線工事不要の完全ワイヤレス・ソーラー駆動

投光器・受光器の両方にソーラーユニットを装備。電源工事や信号線の地中埋設が一切不要です。タンパー信号、警報信号、電池切れ信号は無線で送信されるため、設置コストと工期を大幅に短縮できます。

「2段警戒」による確実な侵入捕捉

上下2組のセンサー（TXF-108W構成）を配置することで、警戒ラインを多層化。通常の歩行だけでなく、屈んでの侵入やほふく前進に近い動きも逃さず検知します。死角を最小限に抑えたい重要拠点に最適です。

4周波切替機能で混信を防止

変調周波数を4チャンネルから選択可能。複数のセンサーを同一現場で運用する場合でも、相互干渉や回り込みによる誤動作を物理的に回避し、安定したシステム構築が可能です。

鳥や糞害を防ぐバードストッパー標準装備

ソーラーパネルの天面にバードストッパーを取り付けることで、鳥の飛来を抑制します。パネル表面への糞の付着を防ぎ、長期間にわたって安定した発電効率を維持するための配慮がなされています。

運用を支える3つの異常報知機能

バッテリー電圧低下を知らせる「電池切れ報知」、カバー開放を検知する「タンパー機能」、機器が正常に稼働しているかを監視する「定期送信機能」を搭載。ワイヤレス運用におけるメンテナンスのタイミングを逃しません。

二重変調方式による外乱光耐性

独自の二重変調方式を採用することで、太陽光や車のヘッドライトなどの強力な外乱光に対しても高い識別能力を持ちます。屋外環境特有の誤報要因を徹底的に排除した設計です。

現場での光軸調整をサポートする充実の機能

受光レベルを音程で知らせるサウンドチェック機能や、テスターでの電圧測定による微調整が可能です。上段・下段の個別切り替え設定により、2段警戒特有の複雑な調整もスムーズに行えます。

    選定時に評価したい強み
    施工性： 配線・地中埋設工事が不要で、既存施設や仮設現場へ即導入可能
耐候性： IP43相当の防雨構造と、-10℃〜+50℃の幅広い動作温度に対応
保守性： 約3年のロングライフバッテリー（BA-75）と電圧監視機能
信頼性： 日本国内のセキュリティ現場で実績豊富なTAKEXブランドの検知アルゴリズム



施工・設置ガイド

本製品の性能を最大限に発揮させるため、以下の施工条件を遵守してください。

確認項目	推奨条件・考え方
取付高さ	2段警戒の場合、下段を地上約40cm、上段を地上約90cmに設定します。
パネル方位・角度	必ず「真南」に向け、鉛直から30°の傾斜で固定してください。
光軸調整目標	モニタージャックでのテスター測定値が DC 2.5V 以上になるよう微調整してください。
周辺クリアランス	風で揺れる樹木や雑草が光軸を遮らないよう、成長を見越して伐採・除草してください。

製品仕様

項目	内容
検出方式	近赤外線ビーム遮断方式（4段ビーム対向型）［二重変調方式］
警戒距離	屋外100m以内（距離余裕10倍：1000m）
検知応答時間	0.05秒〜0.7秒（ボリュームにて可変）
光軸調整範囲	水平方向：±90° / 垂直方向：±20°
電源（内蔵バッテリー）	専用バッテリー BA-75（小形シール鉛蓄電池6V・7.2Ah）
ソーラーパネル出力	最大8.4V / 最大0.18A（放射照度1kW／㎡時）
無線周波数 / 出力	426MHz帯 4波 / 10mW以下
電波到達距離	約100m（見通し距離）
使用可能周囲温度	－10℃〜＋50℃
防雨性能	IP43相当（屋外設置対応）
質量（赤外線センサー）	投光機：約3,000g（2台計） / 受光器：約3,100g（2台計）
質量（その他）	電源ユニット：約2,600g / ソーラーパネル：約600g
外観材質	センサー：ワインレッド樹脂 / 電源：ブラック樹脂 / パネル：シルバーアルミ

FAQ

Q：バッテリーの交換時期はどのくらいですか？ A：使用環境にもよりますが、概ね約3年が交換の目安です。電圧が低下すると受信機へ電池切れ信号を送信します。

Q：バッテリー交換後に電池切れ報知が消えません。 A：バッテリー交換後、基板上の「送信機リセットスイッチ」を約1秒間長押ししてステータスをクリアしてください。

Q：曇りや雨の日でも充電されますか？ A：はい、放射照度は低下しますが充電自体は行われます。満充電状態であれば数日間無日照でも動作可能な設計です。

Q：隣接する別の無線機と干渉しませんか？ A：送信周波数を4チャンネル（F1〜F4）から選択できるため、物理的にチャンネルを分けることで干渉を回避可能です。

Q：ソーラーパネルとセンサーの間を離して設置できますか？ A：センサー〜電源ユニット間は最大20m以内としてください。パネル〜ユニット間のコード（約9m）は延長禁止です。

Q：1段警戒用（TXF-108）との違いは何ですか？ A：TXF-108Wは「2段警戒用」で、センサーが上下2組セットになっています。より確実な検知を求める場合に適しています。

Q：検知応答時間はどのように設定すべきですか？ A：標準的な歩行検知には0.05秒、飛来物や鳥による誤報が多い現場では0.3秒〜0.7秒に調整することをお勧めします。

Q：ソーラーパネルに雪が積もった場合はどうなりますか？ A：パネルが覆われると発電が止まります。積雪地域では、雪が滑り落ちやすい角度に調整するか、こまめな除雪が必要です。

Q：光軸調整には特別な器具が必要ですか？ A：内蔵の照準機構でも粗調整は可能ですが、正確を期すために市販のテスターで電圧測定を行うことを強く推奨します。

Q：電波が届かない場合はどうすればよいですか？ A：別売のワイヤレス中継機を導入することで、通信距離を延長し、遮蔽物を回避したルート構築が可能です。
