4周波切替対応型 受信機 [RXF-200A]

4周波切替対応型 受信機 [RXF-200A]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） ワイヤレス受信機 426MHz帯特定小電力無線 AC100V

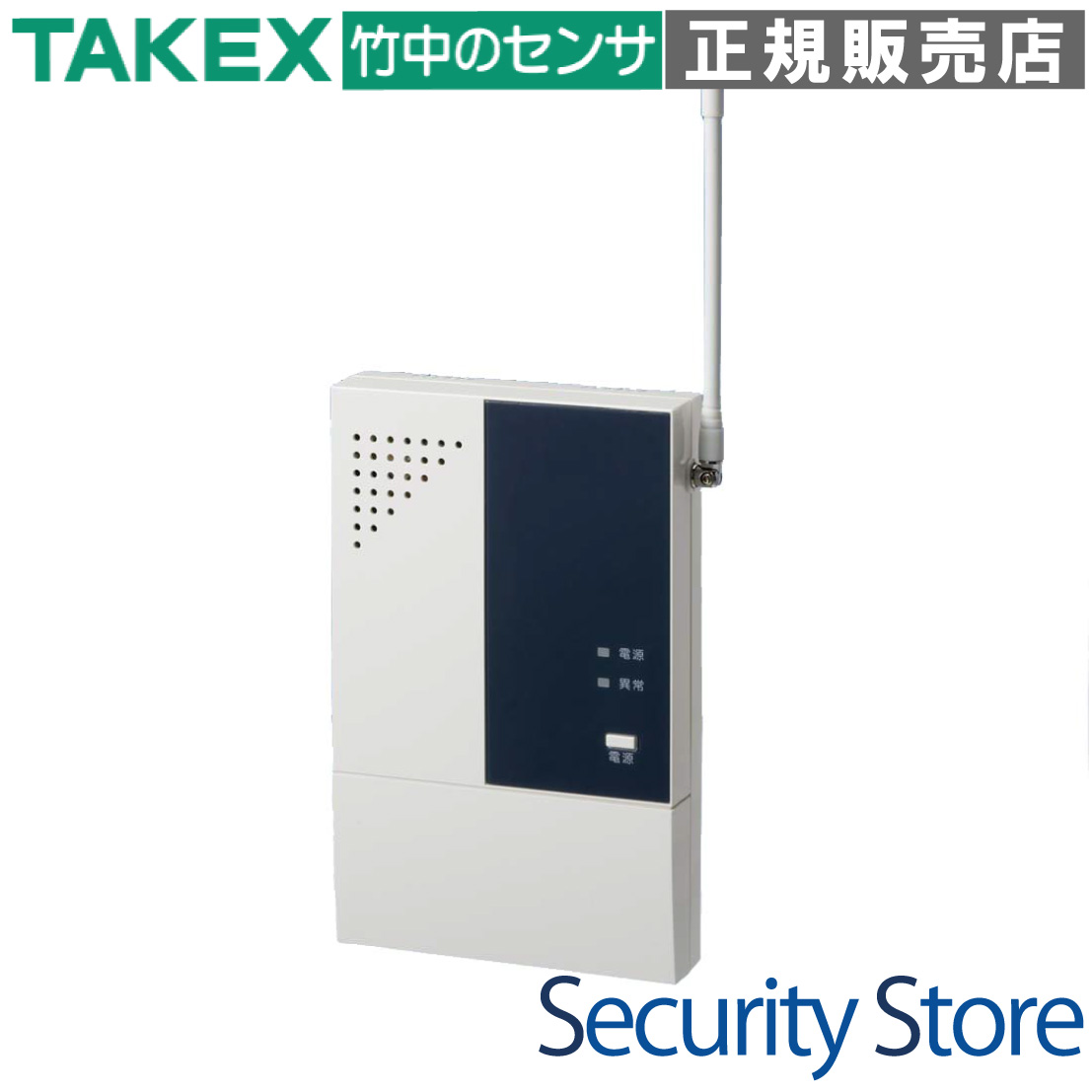

RXF-200A 4周波切替対応型 受信機

来客報知や緊急呼出に最適な、報知音鳴動タイプのワイヤレス受信機です。4周波切替機能を搭載し、電波干渉のリスクを最小限に抑えながら、最大40台までの送信機を効率的に管理できる法人向け高信頼モデルです。

  • 型番： RXF-200A
  • 製品名： 4周波切替対応型 受信機
  • 電源仕様： AC100V専用（50/60Hz）
  • 登録台数： 最大40台（4チャンネル管理）
  • 報知音： チャイム3種＋メロディ1種（音量可変 0〜75dB）
  • 出力形式： 無電圧リレー接点（c接点）ワンショット出力

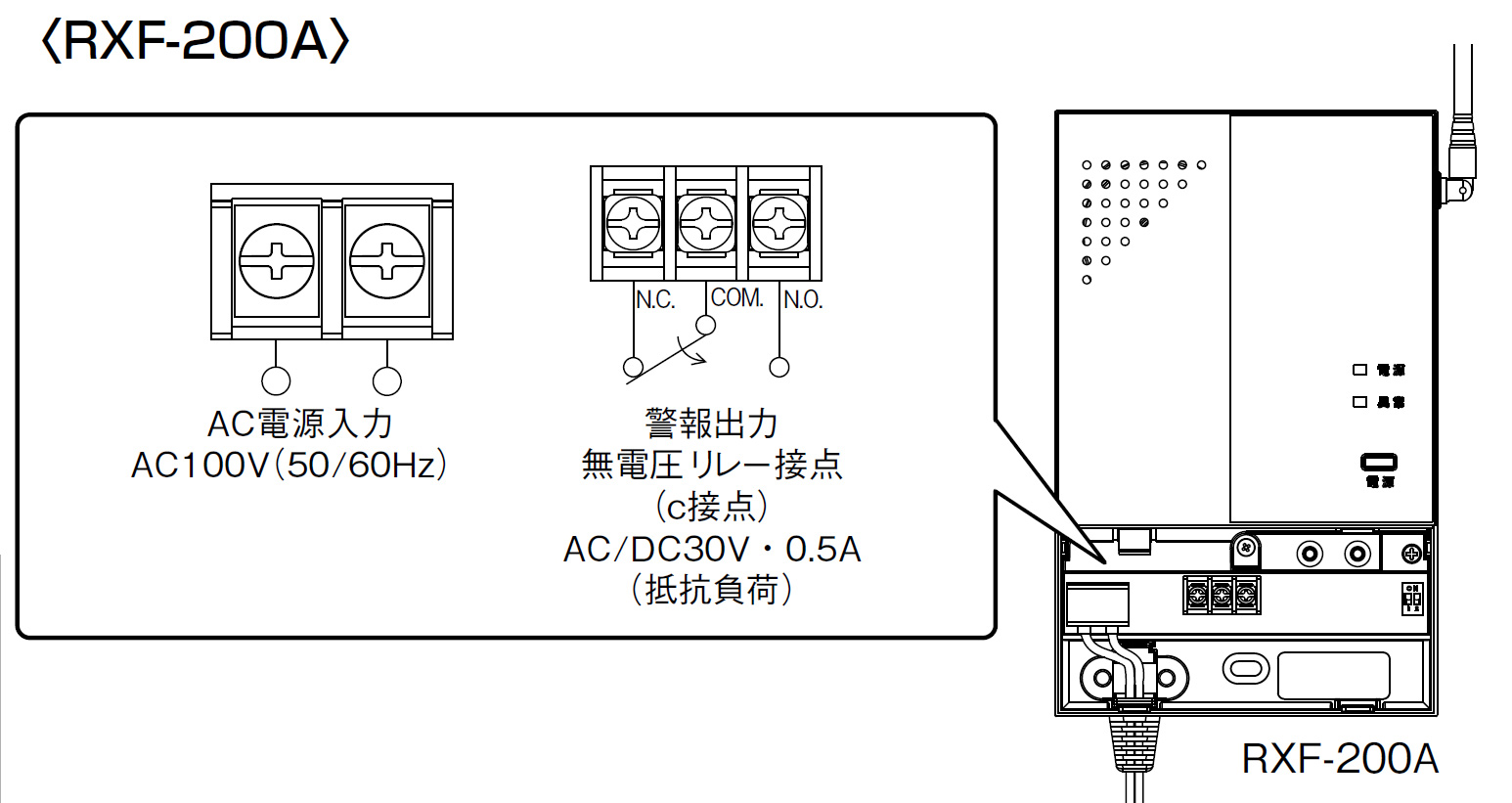

RXF-200A 4周波切替対応型 受信機 製品画像

資料ダウンロード

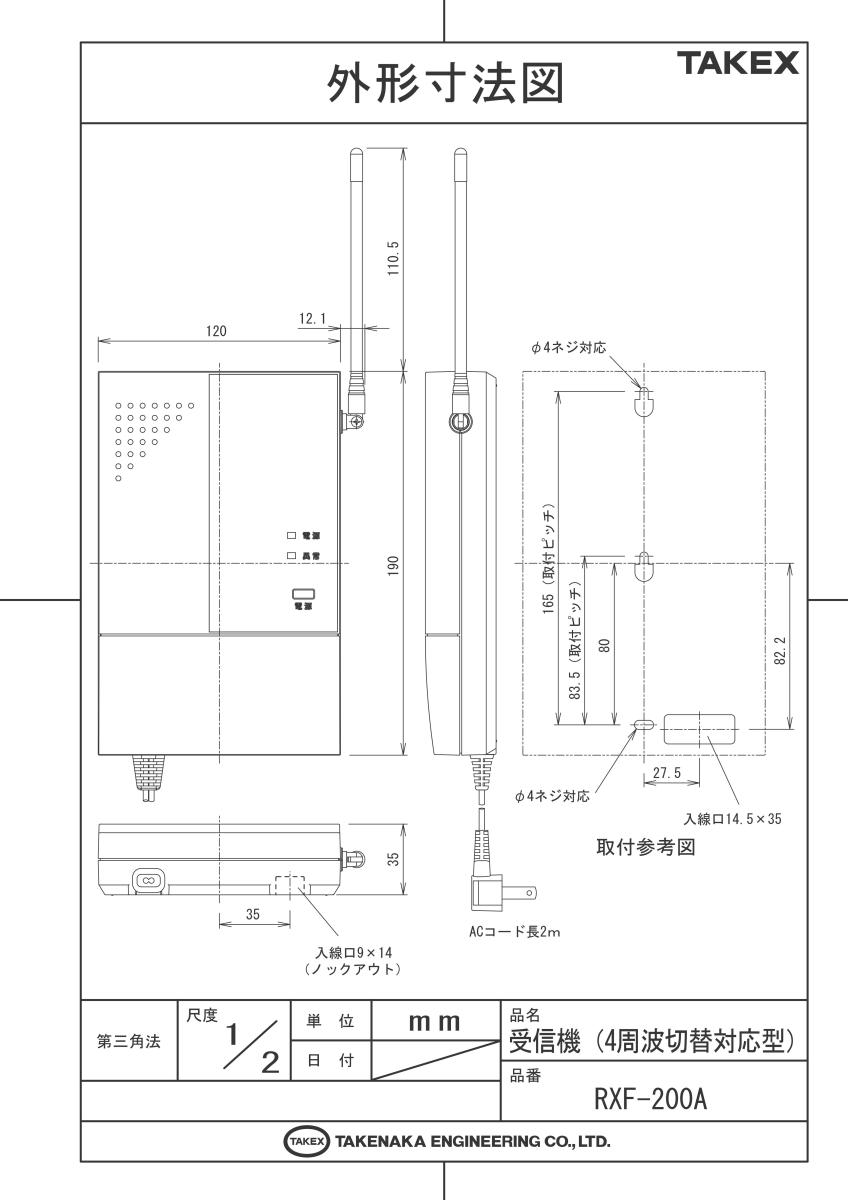

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗やオフィスの来客報知システム
  • 介護施設や病院でのナースコール代用
  • 工場内での設備異常・呼び出し通知
  • 住宅密集地での混信を避けたい無線警報
  • 外部機器（サイレン・灯）との連動制御

導入前に確認したいポイント

  • 電源はAC100Vコンセントまたは直結配線か
  • 送信機との見通し距離（約100m）は適正か
  • 周囲に強力なノイズ源や遮蔽用金属板はないか
  • 外部出力の定格（30V・0.5A以下）に適合するか
  • 送信機の周波数設定を合わせられる環境か

特長

4周波切替機能による電波混信の回避

426MHz帯の周波数を4つのチャンネル（F1〜F4）から選択して設定できます。近隣で同じワイヤレスシステムが稼働している場合や、大規模施設で複数のシステムを独立運用させたい場合に、電波の衝突を防ぎ、確実な通信環境を構築可能です。

最大40台の送信機登録と4ch音分け管理

1台の受信機に対して最大40台の送信機を登録可能です。内部の4つの論理チャンネルに送信機を振り分けることで、「1CHは玄関」「2CHは窓」といったように、発生場所を異なる報知音（チャイム3種・メロディ1種）で即座に判別できます。

外部連動を可能にする無電圧リレー出力

警報受信時に動作する無電圧リレー接点（c接点）出力を1系統装備しています。自動通報装置、回転灯、フラッシュライト、セキュリティコントローラ等の外部機器と連動させ、音以外の視覚的・物理的な報知システムを構築できます。

送信機の状態を監視する「電池切れ報知」

登録された送信機のバッテリー電圧が低下した際、異常表示灯が緑色に点灯します。どの送信機を交換すべきかを事前に把握できるため、システム停止を未然に防ぐ保守性の高い運用が可能です。

ジャミング攻撃やノイズを検知する「環境異常報知」

同一周波数帯での連続した妨害電波や、周囲の電子機器からの強力なノイズを一定時間受信し続けた場合、異常表示灯が赤色に点灯します。電波環境の悪化を管理者に知らせ、システムの信頼性を維持します。

電波強度を確認できる「受信感度不良表示」

警報受信時、電波強度がシステムの安定稼働に必要な閾値を下回っている場合に、電源表示灯が赤色に点滅します。設置場所の選定ミスや環境変化による通信不安定化を視覚的に警告します。

データ消失を防ぐ不揮発性メモリー

送信機の登録情報は本体内部の不揮発性メモリーに保存されます。停電や電源プラグの脱落などで電力が絶たれた場合でも、復旧後に再登録作業を行う必要はなく、即座に運用を再開できます。

選定時に評価したい強み

  • 安定性： 4周波切替により混信リスクを物理的に分離可能
  • 拡張性： 40台までの大規模なセンサーネットワークに対応
  • 判別性： 場所や用途に応じた音分け（チャイム/メロディ）が可能
  • 保守性： 電池切れや環境ノイズをLEDで個別に判別・通知

LEDインジケーターの挙動一覧

表示灯の状態 システムステータス
電源／受信表示：緑点灯 正常待機中（通電状態）
電源／受信表示：赤点灯 警報受信中（約4秒間点灯し、接点出力と連動）
電源／受信表示：赤点滅 受信感度不良（電波が弱すぎる場合に警告）
異常表示：緑点灯 送信機の電池切れ（いずれかの送信機が電圧低下）
異常表示：赤点灯 環境異常（妨害電波または強力なノイズを検知）

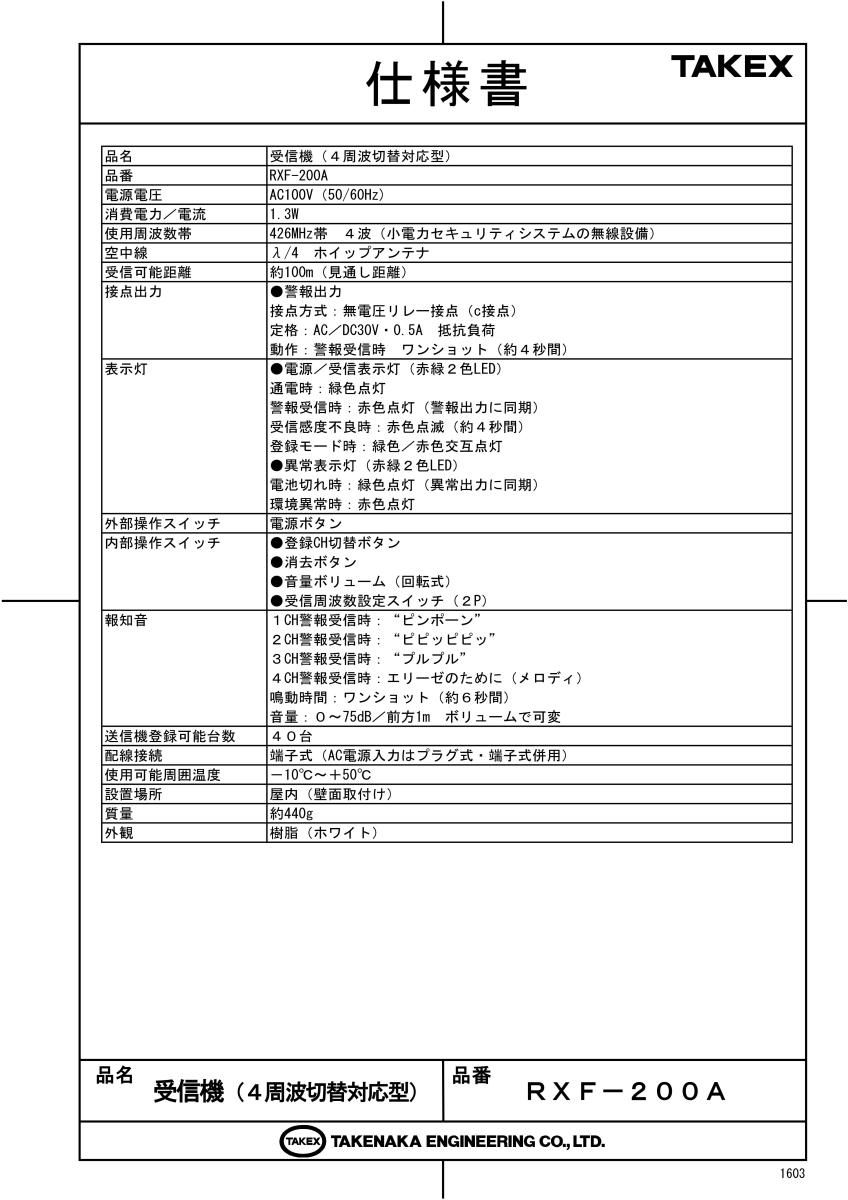

製品仕様

項目 内容
品名受信機（4周波切替対応型）
品番RXF-200A
電源電圧AC100V（50/60Hz）
消費電力／電流1.3W
使用周波数帯426MHz帯　4波（小電力セキュリティシステムの無線局の無線設備）
空中線λ／4　ホイップアンテナ
受信可能距離約100m（見通し距離）
接点出力●警報出力
接点方式：無電圧リレー接点（c接点）
定格：AC／DC30V・0.5A　抵抗負荷
動作：警報受信時　ワンショット（約4秒間）
表示灯●電源／受信表示灯（赤緑2色LED）
通電時：緑色点灯
警報受信時：赤色点灯（警報出力に同期）
受信感度不良時：赤色点滅（約4秒間）
登録モード時：緑色／赤色交互点灯
●異常表示灯（赤緑2色LED）
電池切れ時：緑色点灯（異常出力に同期）
環境異常時：赤色点灯
外部操作スイッチ電源ボタン
内部操作スイッチ●登録CH切替ボタン
●消去ボタン
●音量ボリューム（回転式）
●受信周波数設定スイッチ（2P）
報知音1CH警報受信時：“ピンポーン”
2CH警報受信時：“ピピッピピッ”
3CH警報受信時：“プルプル”
4CH警報受信時：エリーゼのために（メロディ）
鳴動時間：ワンショット（約6秒間）
音量：0〜75dB／前方1m　ボリュームで可変
送信機登録可能台数40台
配線接続端子式（AC電源入力はプラグ式・端子式併用）
使用可能周囲温度－10℃〜＋50℃
設置場所屋内（壁面取付け）
質量約440g
外観樹脂（ホワイト）

FAQ

Q：送信機は最大で何台まで登録できますか？ A：1台の受信機に対し、最大40台までの送信機を登録可能です。
Q：停電したときに登録データは消えてしまいますか？ A：いいえ、不揮発性メモリーを採用しているため、電源が切れても送信機の登録データが消えることはありません。
Q：音を出さずに、外部出力の接点だけ使うことは可能ですか？ A：可能です。内蔵の音量ボリュームを最小に絞ることで、無音状態で接点出力のみを動作させることができます。
Q：電波の届く距離はどれくらいですか？ A：障害物のない見通し距離で約100mです。ただし、壁や建物の構造により距離は短くなるため、必要に応じて中継機をご検討ください。
Q：異常表示灯が緑色に点灯しました。どうすればよいですか？ A：登録されている送信機のいずれかが電池切れ状態です。該当する送信機の電池を速やかに交換してください。
Q：異常表示灯が赤色に点灯しました。故障でしょうか？ A：故障ではなく、周辺に強力なノイズや妨害電波を検知している状態です。設置場所を離すか、ノイズ源を特定して対策を行ってください。
Q：4周波切替とは何のために使うのですか？ A：近隣の別システムとの混信を防ぐために使用します。送信機側と受信機側の周波数設定（F1〜F4）を合わせることで、独立した通信経路を確保できます。
Q：特定の送信機1台だけを消去することはできますか？ A：仕様上、1台ずつの消去はできません。チャンネル（1〜4CH）ごとの一括消去となります。
Q：電源はコンセントから取れますか？ A：はい、出荷時は2mのACコードが付いていますのでコンセントに差し込めます。また、配線工事により壁内からの直結配線も可能です。
Q：アンテナの向きはどのように設置すればいいですか？ A：アンテナは必ず垂直に上を向くようにセットしてください。下向きや水平では受信感度が低下します。
