ポールアタッチメント TAKEX 竹中エンジニアリング [VBP-04]

ポールアタッチメント TAKEX 竹中エンジニアリング [VBP-04]

販売価格: 会員のみ販売

商品詳細

ポールアタッチメント 屋外対応 ステンレス製 防犯カメラ周辺機器

VBP-04 ポールアタッチメント

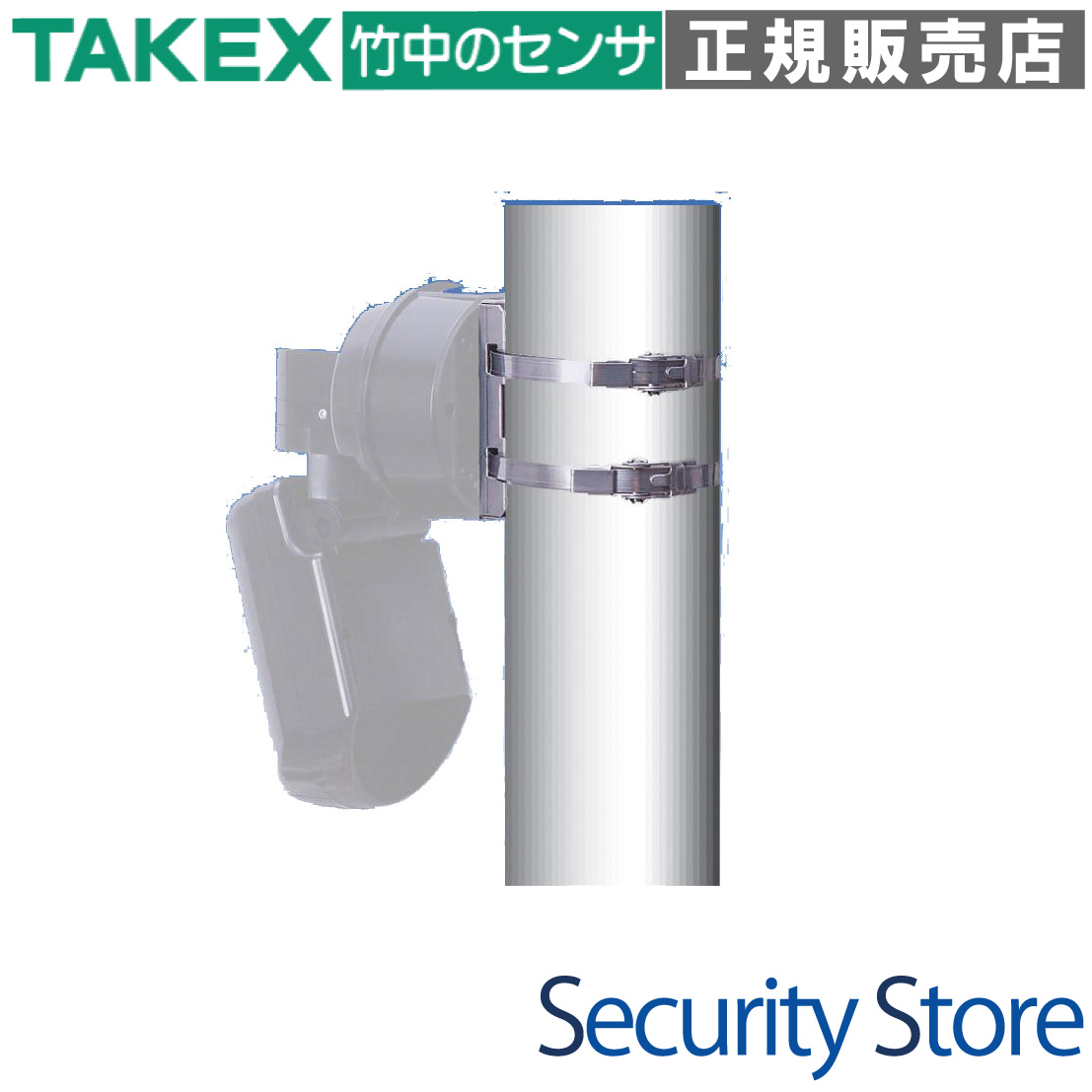

屋外のポールに防犯カメラ（PVC-690AH等）を確実に固定するための、耐食性に優れたステンレス製アタッチメントです。幅広いポール径に対応し、現場の状況に合わせた柔軟な施工をサポートします。

  • 型番： VBP-04
  • 製品名： ポールアタッチメント
  • 材質： ステンレス（耐食仕様）
  • 適合ポール径： φ40mm 〜 φ140mm
  • 主な適合機種： PVC-690AH

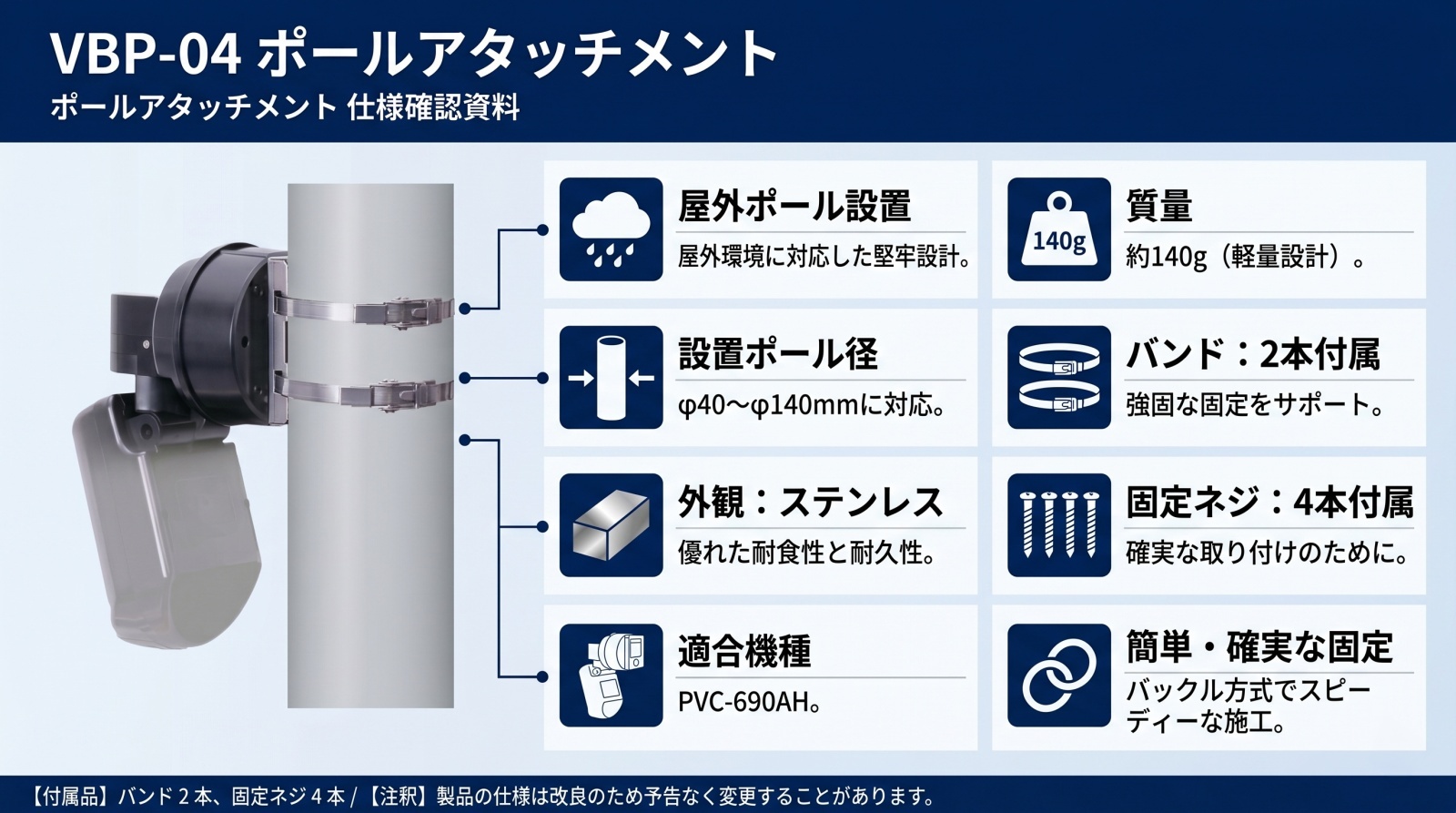

VBP-04 ポールアタッチメントの製品画像

資料ダウンロード

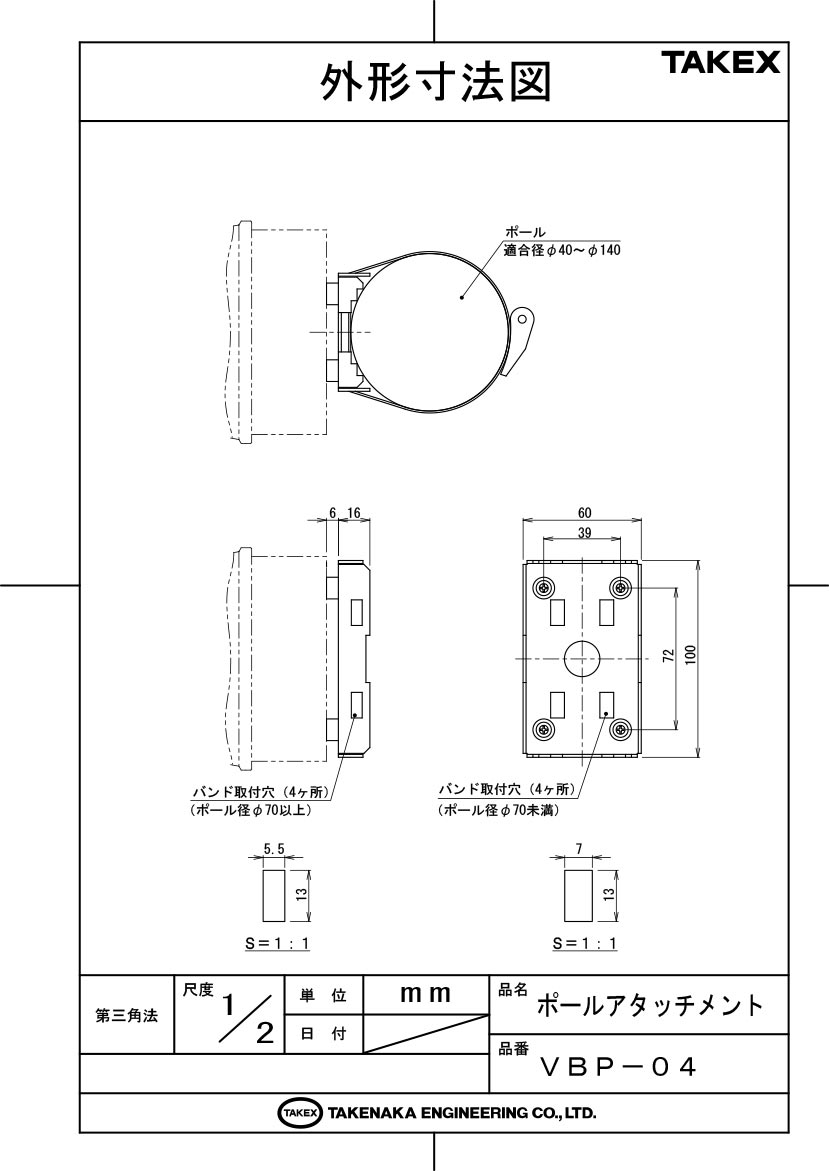

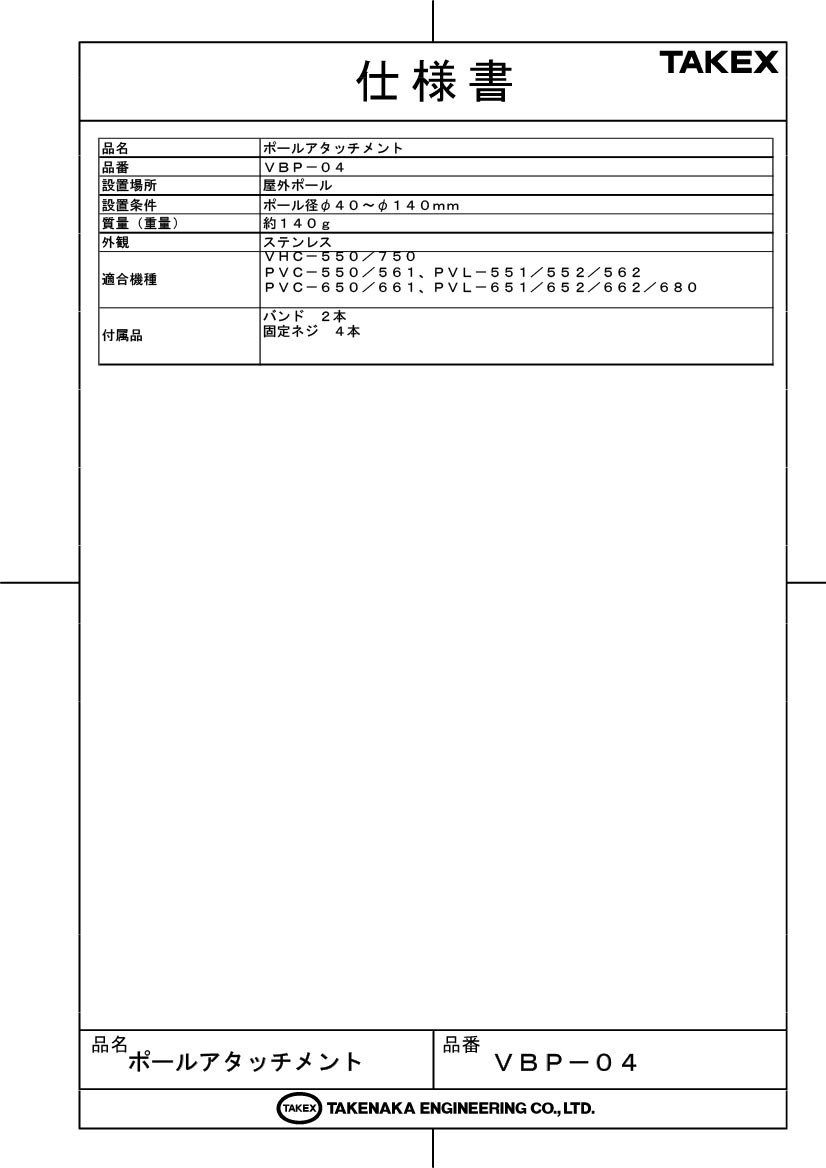

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋外駐車場や駐輪場のポールへのカメラ設置
  • 既存の円柱ポールを利用した防犯システム構築
  • 錆や腐食が懸念される沿岸部や屋外環境
  • PVC-690AHカメラのポールマウント施工

導入前に確認したいポイント

  • ポールの直径がφ40〜140mmの範囲内か
  • 使用するステンレスバンドの厚さが1.0mm以下か
  • カメラの取付ピッチが適合しているか
  • ポールへの隠蔽配線を行うか（位置決めの精度）

特長

優れた耐食性を実現するステンレス製筐体

本体材質にステンレスを採用しており、屋外の厳しい環境下でも錆びにくい高い耐久性を備えています。長期にわたる運用において、腐食による脱落や劣化のリスクを低減します。

幅広いポール径（φ40〜φ140mm）への適応力

直径40mmの細いポールから、140mmの太いポールまで幅広く対応可能です。設置現場ごとに異なるポールの太さを気にせず、汎用性の高いアタッチメントとして活用いただけます。

ポール径に応じた「2系統のバンド取付穴」設計

ポールの太さに合わせて使用する取付穴を使い分けられる設計になっています。ポール径φ70mm未満なら内側の穴、φ70mm以上なら外側の穴を使用することで、安定した固定強度を確保できます。

防犯カメラ PVC-690AH に最適化されたピッチ

メーカー純正の適合機種であるPVC-690AHに合わせた取付ピッチ（垂直72mm × 水平39mm）を採用。加工の手間なく、スムーズにカメラ本体を装着することができます。

施工負担を軽減する軽量コンパクト設計

質量は約140gと非常に軽量。高所作業時でも扱いやすく、作業者の負担を最小限に抑えながらスピーディな設置作業を可能にします。

隠蔽配線を可能にするセンター通線スペース

プレート中央部には配線を通すための空間が確保されています。ポール側への穴あけ加工と組み合わせることで、ケーブルを露出させない美しい仕上がりの隠蔽配線を実現できます。

導入後すぐに使える付属品一式

取付に必要なステンレスバンド2本と、カメラ固定用のネジ4本が標準で付属しています。現場で別途ネジ等を探す手間を省き、開封後すぐに工事を開始できます。

選定時に評価したい強み

  • 抜群の耐久性： ステンレス製のため、屋外の厳しい天候や湿度でも長寿命。
  • 柔軟な設置性： φ40〜φ140mmまでの広範囲なポール径に対応。
  • 確実な固定： ポール径に合わせた穴の使い分けにより、ガタつきを防止。
  • 施工効率： バンド・ネジ同梱、軽量設計により現場での作業時間を短縮。

施工・設置ガイド

設置の際は、ポールの太さを確認し、適切なバンド通し穴を選択してください。また、強風によるズレを防ぐため、バンドの締め付けには専用工具の使用を推奨します。

確認項目 この製品での考え方
ポール径 φ70mm 未満 内側の取付穴（水平ピッチ 39mm、穴サイズ 7×13mm）を使用します。
ポール径 φ70mm 以上 外側の取付穴（水平ピッチ 60mm、穴サイズ 5.5×13mm）を使用します。
ステンレスバンドの仕様 厚さ1.0mm以下のものを使用してください。（2本付属）
電触（錆）対策 本体に合わせ、固定ボルトやバンドもステンレス製を推奨します。

製品仕様

項目 内容
品名 ポールアタッチメント
品番 VBP-04
設置場所 屋外ポール
設置条件 ポール径φ40〜φ140mm
質量(重量) 約140g
外観（材質） ステンレス
適合機種 PVC-690AH
付属品 バンド：2本
固定ネジ：4本
プレート外寸 100（高） × 60（幅） mm
厚さ 16mm（ベース部 6mm + 立ち上がり部 10mm）

FAQ

Q：このアタッチメントは屋外で使用できますか？ A：はい、屋外ポールへの設置を前提とした製品です。材質も耐食性に優れたステンレスを採用しています。
Q：対応しているポールの太さはどのくらいですか？ A：直径 φ40mm から φ140mm までのポールに対応しています。
Q：ステンレスバンドは自分で用意する必要がありますか？ A：標準で2本のバンドが付属しています。ポールの太さに合わせてお使いいただけます。
Q：PVC-690AH以外のカメラも取り付けられますか？ A：本製品はPVC-690AH向けのピッチ（垂直72mm×水平39mm）で設計されています。他機種の場合は取付ピッチをご確認ください。
Q：ポールの径によって取付穴を使い分ける必要がありますか？ A：はい。φ70mmを境にして、内側（39mmピッチ）と外側（60mmピッチ）のバンド通し穴を使い分けることで安定して固定できます。
Q：使用できるバンドの厚みに制限はありますか？ A：厚さ1.0mm以下のステンレスバンドを使用してください。
Q：配線をポールの内部に通す（隠蔽配線）ことは可能ですか？ A：プレート中央に通線用の空間があるため可能ですが、アタッチメントの取付位置とポールの通線穴を正確に合わせる必要があります。
Q：カメラを固定するためのネジは付属していますか？ A：固定用ネジが4本付属しています。
Q：錆対策で気をつけることはありますか？ A：本体はステンレス製ですが、異種金属接触腐食を避けるため、別途用意するボルト類もステンレス製を使用することをお勧めします。
Q：強風でズレたりしませんか？ A：適切なバンド選択と、締め付け工具を用いた確実な固定を行えば、屋外環境でも安定して保持されます。
