防犯カメラ用ポールアタッチメント TAKEX 竹中エンジニアリング [VBP-05R]

防犯カメラ用ポールアタッチメント TAKEX 竹中エンジニアリング [VBP-05R]

販売価格: 会員のみ販売

商品詳細

防犯カメラ用アクセサリ ステンレス製 屋外ポール設置 VBP-05R

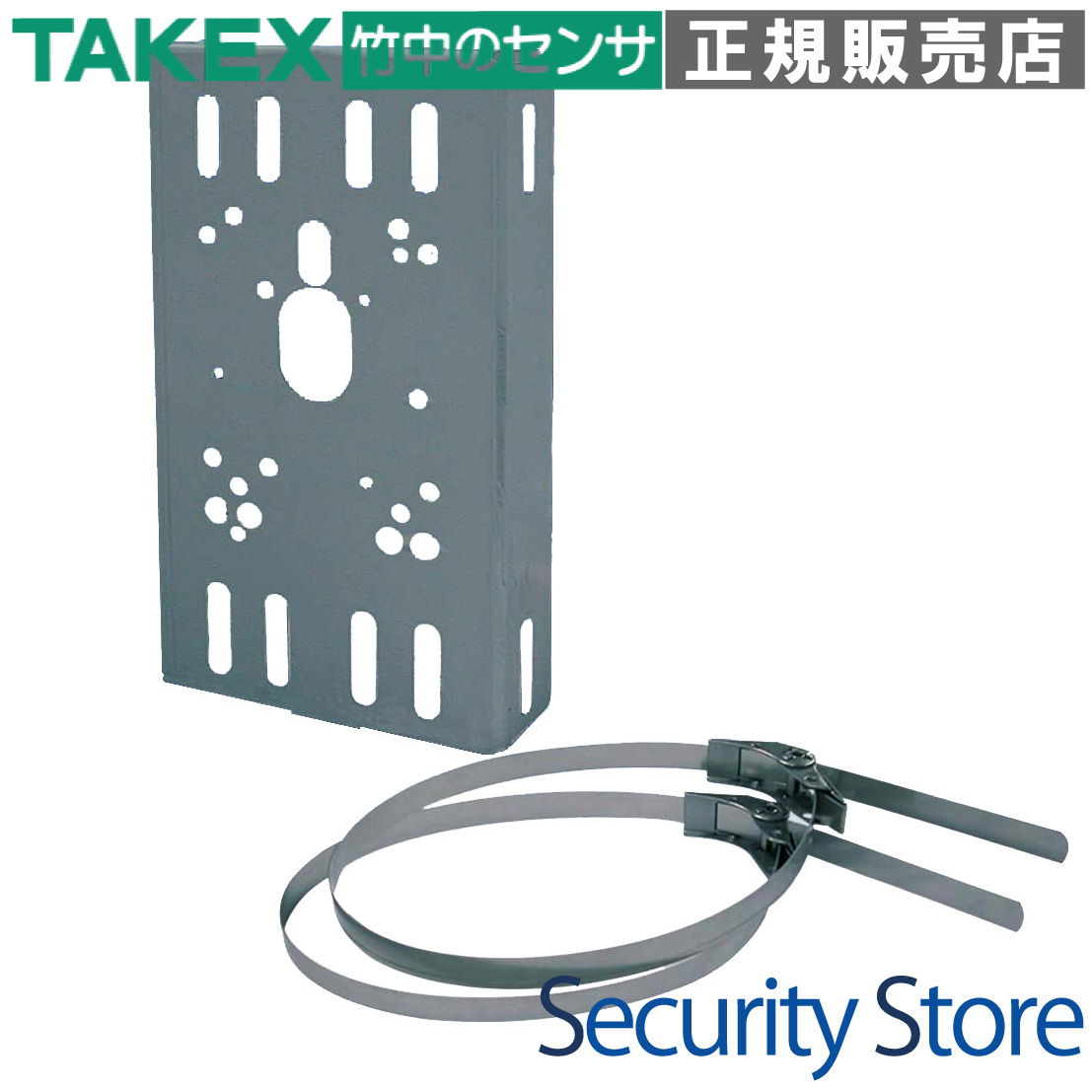

防犯カメラ用ポールアタッチメント VBP-05R

屋外のポールに防犯カメラを強固に固定するための、高耐久ステンレス製アタッチメントです。 特にDLB Propeller-TK等の特定の機種に最適化された取付ピッチを備え、施工の確実性を向上させます。

  • 型番： VBP-05R
  • 製品名： ポールアタッチメント
  • 適合機種： DLB Propeller-TK
  • 主な用途： 防犯カメラ、ネットワーク機器のポール固定
  • 設置場所： 屋外ポール（φ40mm 〜 φ140mm）
  • 材質： ステンレス

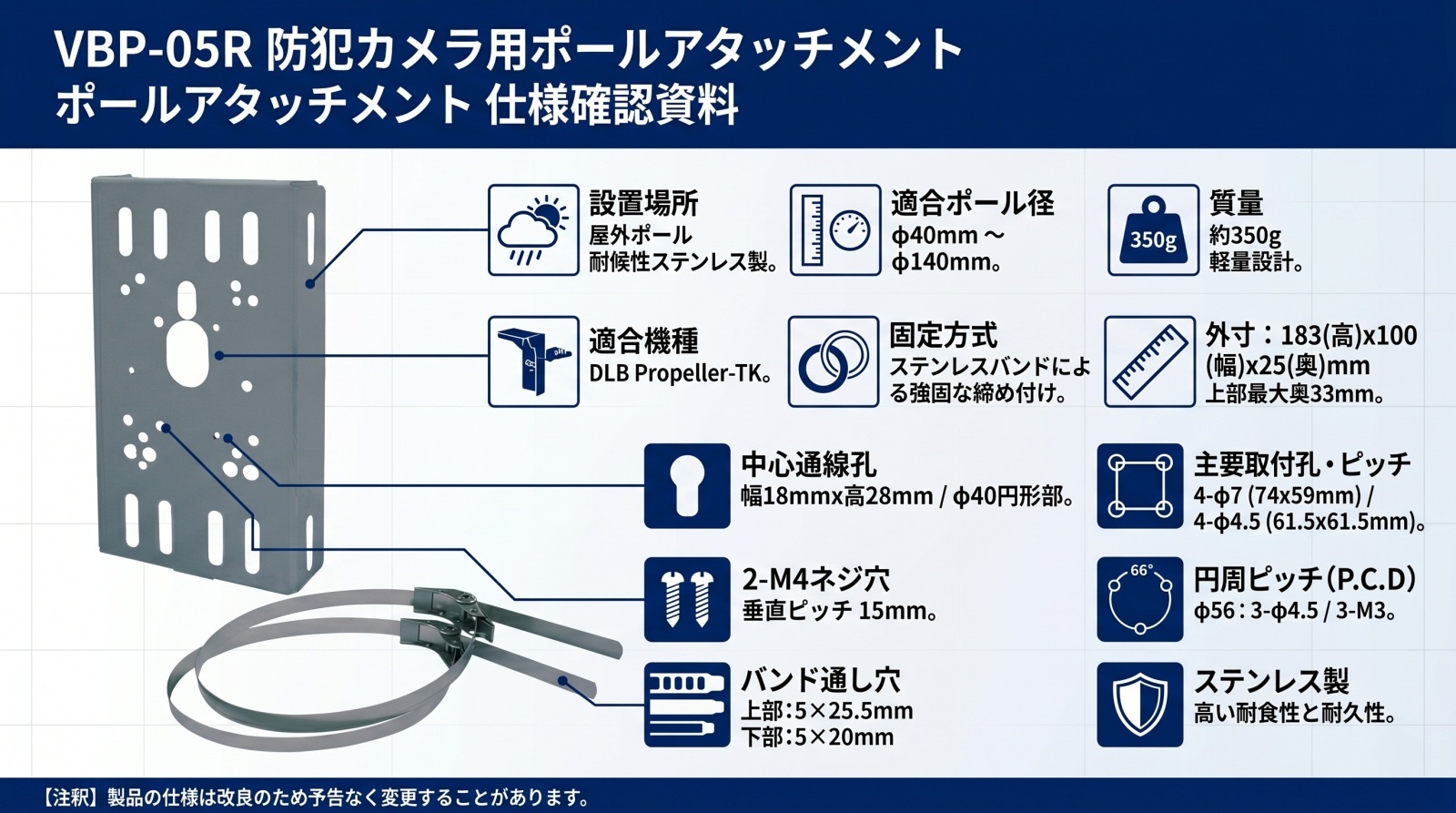

VBP-05R 防犯カメラ用ポールアタッチメント 製品画像

資料ダウンロード

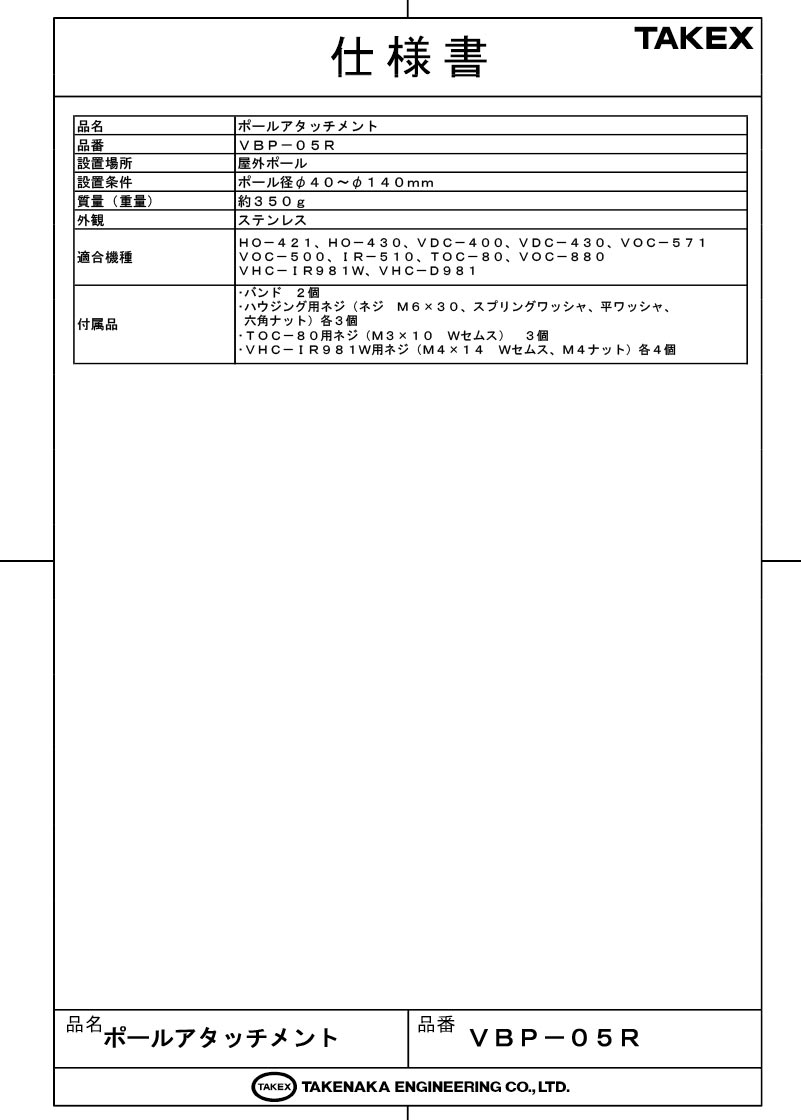

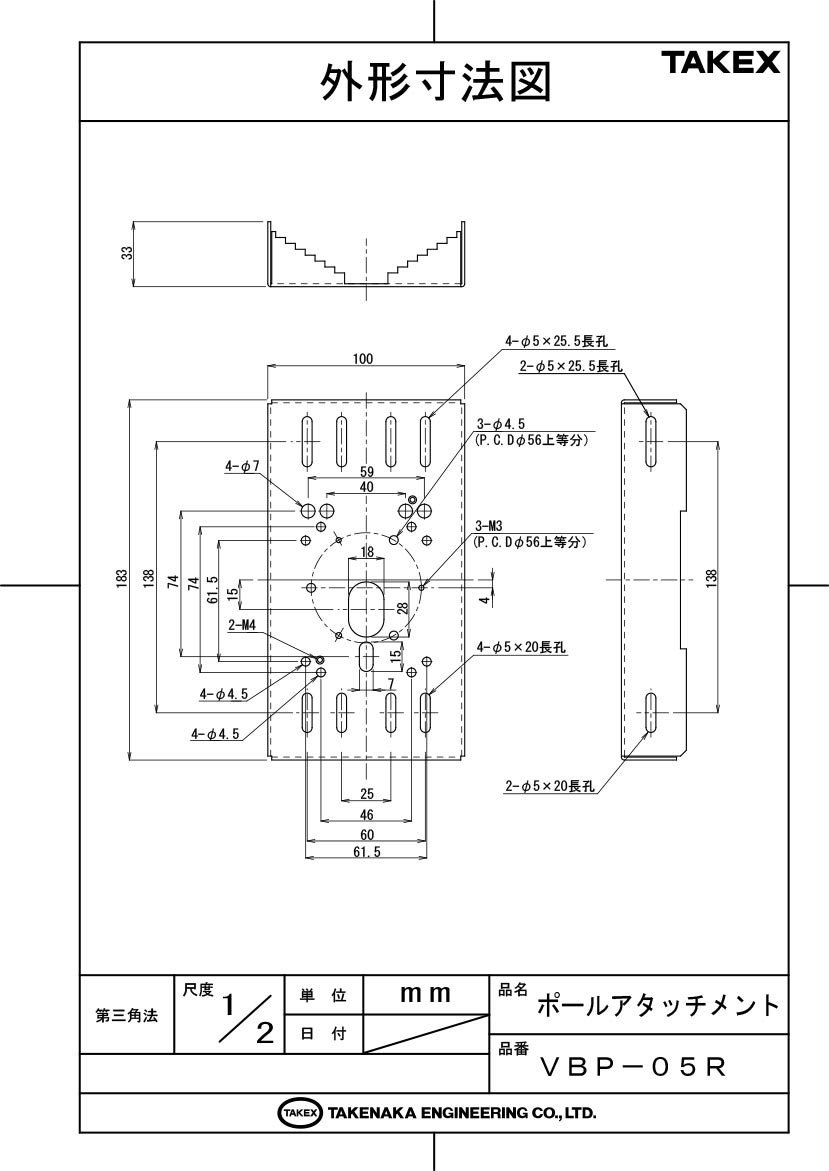

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋外ポールのカメラ設置
  • DLB Propeller-TKの固定
  • ネットワーク機器のポール架設
  • 耐食性が求められる塩害・雨天環境

導入前に確認したいポイント

  • 対象ポールの直径（φ40〜140mm）
  • カメラ取付ベースの穴ピッチ
  • 使用するステンレスバンドの幅
  • ケーブルコネクタの最大径

特長

高耐食ステンレス素材を採用

屋外の厳しい環境下での長期使用を想定し、錆に強いステンレス素材を使用しています。雨風にさらされる場所でも劣化を最小限に抑え、強固な保持力を維持します。

幅広いポール径に対応する柔軟性

φ40mmから最大φ140mmまでのポール径に対応可能です。市販のステンレスバンドと組み合わせることで、現場の様々な太さのポールに対して確実に固定できます。

DLB Propeller-TKに完全適合

DLB Propeller-TKの取付ピッチ（P.C.D φ56など）に合わせた専用設計が施されています。穴あけ加工の手間を省き、スムーズかつ確実に機器を取り付けることが可能です。

多様な取付孔による汎用性

4-φ7穴、4-φ4.5穴、2-M4ネジ穴など、豊富な取付孔を配置しています。特定機種以外でも、取付ピッチが合致する機器であれば幅広く流用が可能です。

配線処理を考慮した特殊形状の通線孔

中心部には幅18mm×高さ28mmの特殊形状（鍵穴状）の通線孔を設けています。コネクタ付きのケーブルを通す際や、内部での配線取り回しの自由度を高めています。

強固なバンド固定用スリット

上下に複数のバンド通し穴（長孔）を配置。設置状況や機器の重量バランスに応じて最適な位置でバンド締め付けが行えるため、落下の不安を軽減します。

選定時に評価したい強み

  • 優れた耐候性： ステンレス製のため、屋外露出部でも腐食のリスクが低い。
  • 軽量・コンパクト： 質量約350gと軽量ながら、堅牢な構造を実現。
  • 多彩なピッチ対応： P.C.D φ56のほか、複数のネジピッチに対応。
  • 施工性の高さ： 中心通線孔や複数のバンドスリットにより、現場での作業が容易。

施工・設置ガイド

本製品の設置には、別途ポールの太さに合わせたステンレスバンドが必要です。以下のピッチ情報を参考に、取付機器との適合を確認してください。

確認項目 仕様・詳細内容
適合ポール径 φ40mm 〜 φ140mm（バンド締め付け固定）
主要取付ピッチ 垂直74mm×水平59mm（φ7穴） / 61.5mm角（φ4.5穴）
円周ピッチ(P.C.D) φ56（3-φ4.5穴 / 3-M3ネジ穴 上等分）
通線穴サイズ 幅18mm × 高さ28mm（φ40円形部を含む特殊形状）
バンド通し穴 上部：5×25.5mm（計6箇所） / 下部：5×20mm（計6箇所）

製品仕様

項目 内容
品名 ポールアタッチメント
品番 VBP-05R
設置場所 屋外ポール
設置条件 ポール径φ40〜φ140mm
質量 約350g
外観 / 材質 ステンレス
適合機種 DLB Propeller-TK
外形寸法 183（高）× 100（幅）× 25（奥行）mm
※最大奥行33mm

FAQ

Q：対応しているポールの直径はどのくらいですか？ A：直径φ40mmからφ140mmまでのポールに対応しています。
Q：取付用のステンレスバンドは付属していますか？ A：本製品にバンドは付属しておりません。ポールの径に合わせた市販のステンレスバンドを別途ご用意ください。
Q：DLB Propeller-TK以外のカメラでも使えますか？ A：取付穴のピッチが合致すれば使用可能です。本機にはP.C.D φ56や74×59mmピッチなど複数の穴がありますが、必ず事前にカメラ側の寸法をご確認ください。
Q：材質は何ですか？錆びにくいですか？ A：ステンレス製です。耐食性に優れており、屋外環境でも錆びにくい仕様となっています。
Q：通線穴には大きなコネクタを通せますか？ A：通線穴は幅18mm×高さ28mmの鍵穴形状です。一般的なRJ45コネクタなどは通過可能ですが、特殊な大型コネクタの場合はサイズを事前にご確認ください。
Q：重量はどのくらいありますか？ A：本体重量は約350gと軽量です。
Q：鉄製のポールに取り付ける際の注意点はありますか？ A：ステンレスと鉄の接触により電食（もらい錆）が発生する可能性があるため、必要に応じて絶縁処理や防錆塗装を行ってください。
Q：どのようなネジ穴が空いていますか？ A：M4ネジ穴（15mmピッチ）やM3ネジ穴（P.C.D φ56）のほか、φ7やφ4.5の貫通穴が複数用意されています。
Q：施工時に穴あけ加工は必要ですか？ A：適合機種であればあらかじめ空いている穴を使用するため、追加の穴あけ加工は不要です。
Q：バンド通し穴のサイズを教えてください。 A：上部は5×25.5mm、下部は5×20mmの長孔となっています。
