屋外用カメラハウジング防雨構造アルミダイカスト

屋外用ハウジング HO-150S

HO-150Sは、防雨構造を採用したスタンダードな屋外監視カメラ用アルミハウジングです。堅牢なアルミボディとIPX4相当の防水性能を備え、屋外環境におけるカメラの保護に最適です。

型番： HO-150S
製品名： 屋外用ハウジング
材質： アルミ(ADC-12、A6063)
主な用途： 屋外における監視カメラの保護・収納
防水性能： IEC規格 IPX4（防沫形）
色仕様： アイボリー塗装（マンセル値 7.5Y9/1）

資料ダウンロード

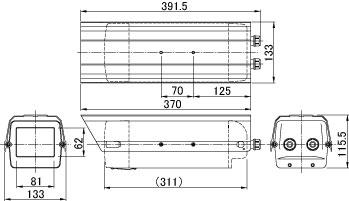

外形寸法図（GIF）

この製品が向いている用途

屋外駐車場や軒下へのカメラ設置
雨が直接かかる場所でのカメラ保護
BOX型カメラの屋外設置
既存ブラケットへの汎用的な取り付け

導入前に確認したいポイント

IPX4は防沫形のため、完全水没や高圧洗浄は不可
カメラとブラケットを含めた総重量の確認
設置予定の壁面・ポールの耐荷重性能
使用するカメラのレンズ突出量と内部有効長

特長

高耐久アルミダイカストボディ

主要部材にアルミ（ADC-12、A6063）を採用。プラスチック製と比較して耐久性に優れ、長期間の屋外曝露においても変質しにくい堅牢な構造を実現しています。

信頼性の高い防雨構造（IPX4）

IEC規格のIPX4（防沫形）に準拠。あらゆる方向からの水の飛沫を受けても有害な影響がない設計となっており、一般的な降雨環境下で安心してご使用いただけます。

施工性を高めるスライド式カメラ台

ハウジング内部のカメラ固定台は、ネジ部がスライド可能です。搭載するカメラのサイズやレンズの焦点距離に合わせて、カメラの前後位置をスムーズに調整できます。

汎用性の高いアイボリー塗装

外観は公共施設やオフィスビルなど、多様な建築物になじみやすいアイボリー塗装（マンセル値 7.5Y9/1相当）を採用。景観を損なわず設置が可能です。

余裕のある内部有効スペース

全長391.5mm、内部有効長約311mm（参考値）を確保。大型のレンズを装着したBOXカメラや、通信用デバイスを内蔵する際にも柔軟に対応できる容積を持っています。

標準的な配線導入設計

背面に2箇所の配線導入口（ブッシング）を装備。電源ケーブルや同軸・LANケーブルを確実に引き込みつつ、屋外設置に必要な止水処理を行いやすい設計です。

    選定時に評価したい強み
    確かな堅牢性： 約2.4kgの重量感があるアルミ筐体がカメラを物理的衝撃からガード
広い対応力： スライド式カメラ台により多種多様なメーカーのカメラに対応可能
メンテナンス性： シンプルな構造のため、設置後のカメラ調整や清掃が容易
コストパフォーマンス： 屋外用ハウジングとして必要な機能を網羅したスタンダードモデル



施工・設置ガイド

本製品の設置にあたっては、以下の施工上のポイントを確認してください。

確認項目	この製品での考え方・注意点
設置環境の制限	IPX4相当のため、激しい波しぶきや高圧洗浄機が直接かかる場所は避けてください。
取付金具の選定	本体質量が約2.4kgあります。カメラ重量を加え、十分な強度を持つブラケットを使用してください。
配線防水処理	ケーブル引き込み後はケーブルグランドを締め、必要に応じてシリコンシーラント等で補強してください。
取り付けピッチ	底面には70mmおよび125mmの取付穴があります。ブラケットとの適合を確認してください。

製品仕様

項目	内容
品名	屋外用ハウジング
品番	HO-150S
構造	防雨構造
材質	アルミ(ADC-12、A6063)
外観	アイボリー塗装(参考マンセル値 7.5Y9/1)
質量	約2,400g
防水性	IEC規格 IPX4（防沫形）
カメラ台	ネジ部スライド可能（前後調整用）
外形寸法	全長 391.5mm / 幅 133mm / 高さ 115.5mm
前面ガラス有効サイズ	幅 81mm × 高さ 62mm
内部有効長（参考）	約311mm

FAQ

Q：完全に雨に濡れる場所に設置しても大丈夫ですか？ A：はい、防雨構造（IPX4相当）ですので、通常の雨がかかる場所への設置が可能です。ただし、高圧洗浄などの強い噴流水は避けてください。

Q：カメラを固定するネジ位置は調整できますか？ A：はい、内部のカメラ台はスライド式になっており、搭載するカメラのサイズに合わせて前後位置の微調整が可能です。

Q：ハウジング自体の重さはどのくらいありますか？ A：ハウジング本体の質量は約2.4kgです。カメラを搭載するとさらに重くなるため、十分な強度のある場所に設置してください。

Q：どんな色のブラケットが合いますか？ A：本体はマンセル値 7.5Y9/1相当のアイボリー色です。同色系のアイボリーのブラケットを選定いただくと外観の統一感が保てます。

Q：前面ガラスのサイズを教えてください。 A：有効サイズは、幅81mm × 高さ62mmとなります。広角レンズをご使用の場合は、ケラレ（四隅の欠け）が生じないかスライド台で調整してください。

Q：内部にヒーターやファンは内蔵されていますか？ A：本製品（HO-150S）はスタンダードなハウジングであり、ヒーターやファンなどの電装品は内蔵されておりません。

Q：配線の取り出し口はどこにありますか？ A：ハウジングの背面ブッシングから取り出すことができます。2箇所の導入穴が用意されています。

Q：塩害地域でも使用できますか？ A：アルミ製ですが、重塩害地域での使用を保証するものではありません。海岸近くなどの環境では、定期的なメンテナンスや防錆処置を推奨します。

Q：取り付けピッチはどのようになっていますか？ A：底面に70mmおよび125mmの取付穴があります。多くの汎用ブラケットに適合する設計となっています。

Q：内部の有効長（奥行き）はどの程度ですか？ A：参考値として約311mmの有効長があります。背面の配線スペースを考慮してカメラを選定してください。
