TAKEX（竹中エンジニアリング） AHDカメラ電源同軸重畳方式 4チャンネル

VPS-614AH 4ch AHDカメラ電源

同軸ケーブル1本で映像伝送と電源供給を同時に行う、AHDカメラ専用のワンケーブル電源ユニットです。施工コストの削減と高い信頼性を両立し、4chまでの小〜中規模な監視システムに最適なソリューションを提供します。

型番： VPS-614AH
製品名： 4ch AHDカメラ電源
方式： 同軸重畳（ワンケーブル）方式
対応信号： AHD / CVBS（アナログ）
伝送距離： 最大450m（5C-2V/5C-FB使用時）
給電能力： 各チャンネル最大 12W

資料ダウンロード

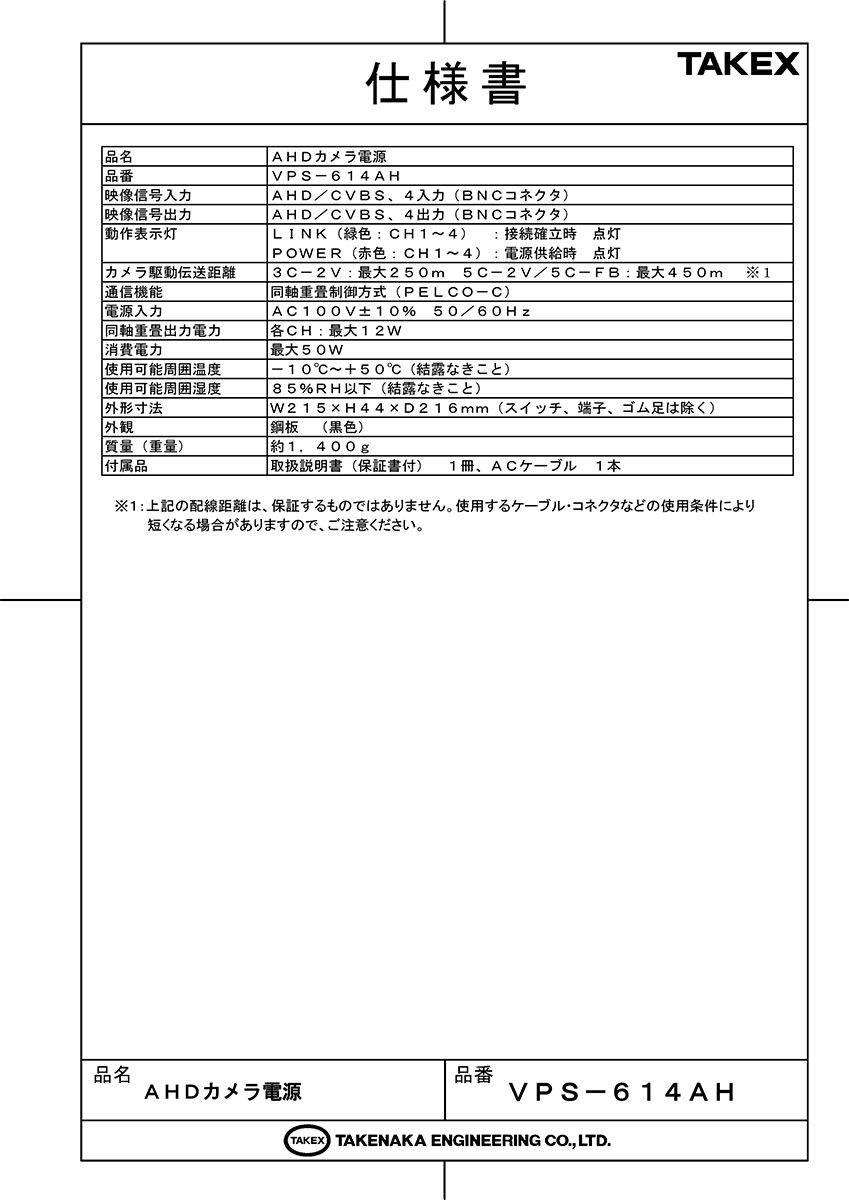

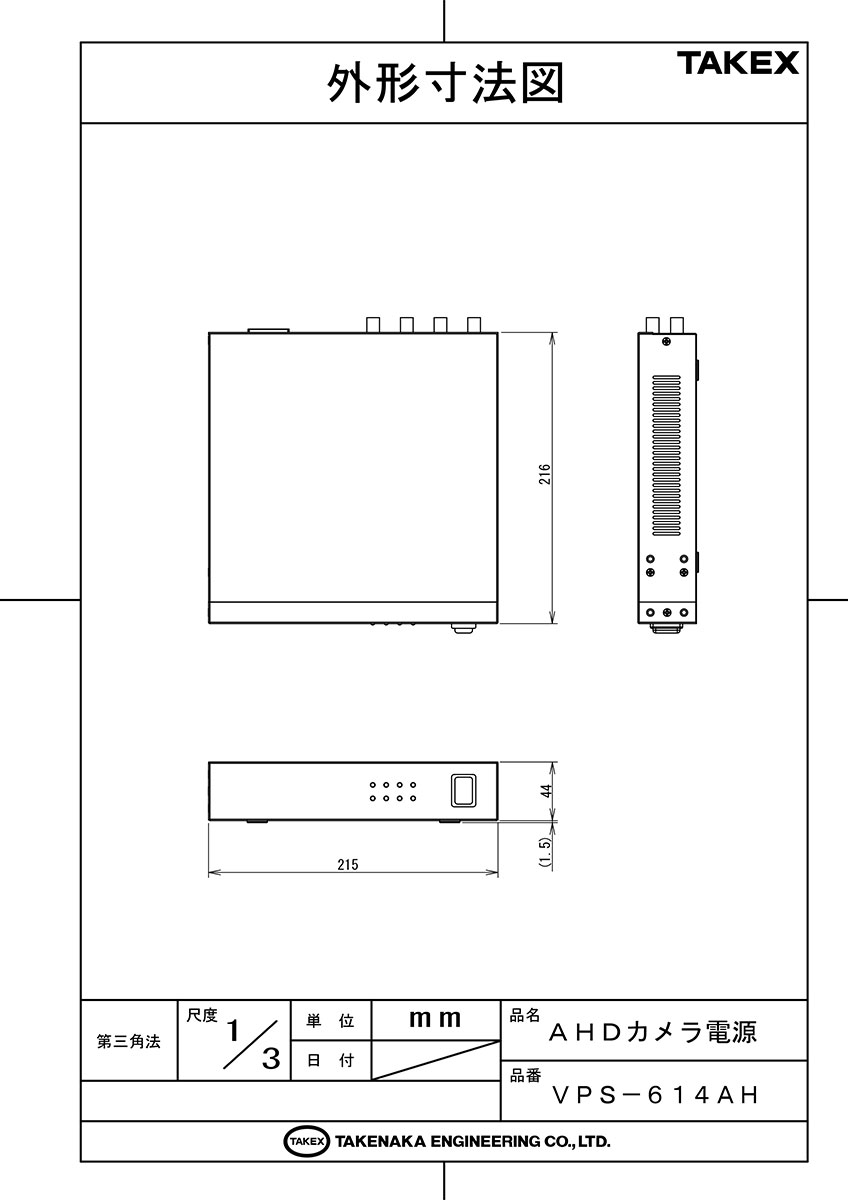

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・ビル内の小規模な監視システム
既存の同軸配線を活用した高画質化リプレイス
カメラ側への電源工事が困難な屋外設置現場
メンテナンス性を重視する商業施設・店舗

導入前に確認したいポイント

接続するカメラがTAKEX指定のAHDワンケーブル型か
配線に使用する同軸ケーブルの規格（3C-2V/5C-2V等）
19インチラックへのマウントが必要かどうか（金具別売）
設置場所周囲の放熱スペース（左右15cm推奨）

特長

ワンケーブル（電源重畳）伝送技術

映像信号と電源を同軸ケーブル1本で伝送するテクノロジーを採用。カメラ側での電源工事が不要になるため、施工時間とコストを劇的に削減します。最大12Wの高出力給電により、高性能な赤外線照射モデルのカメラも安定して駆動させることが可能です。

マルチフォーマット自動対応

高精細なAHD信号だけでなく、従来のCVBS（コンポジットアナログ）信号にも自動で対応します。既存のアナログカメラを残しつつ段階的にAHDへ移行するハイブリッドな運用にも柔軟に対応し、インフラの有効活用に貢献します。

同軸重畳制御（UTC）による遠隔設定

PELCO-Cプロトコルに準拠したUTC機能を搭載。対応するレコーダーを使用することで、同軸ケーブルを経由してレコーダー側からカメラのOSDメニューを操作可能です。高所に設置したカメラの画質調整も地上から手軽に行えます。

長距離伝送における高い安定性

3C-2Vケーブルで最大250m、5C-2Vまたは5C-FBケーブルを使用すれば最大450mまでの長距離伝送が可能です。信号分離回路の精度が高く、長距離においてもノイズの影響を最小限に抑えたクリアな映像を実現します。

個別チャンネルのステータス表示

フロントパネルに各チャンネル独立した「LINK（緑）」と「POWER（赤）」のLEDインジケーターを装備。カメラへの給電状態と映像リンクの確立状態を一目で把握できるため、設置時や保守時の切り分け作業がスムーズに行えます。

誤接続防止・過電流保護回路

万が一のショートや異常電圧を検知した際に回路を遮断する、高度な自己保護ロジックを搭載。施工ミスによる機器故障のリスクを低減します。保護回路作動後の自動復旧ロジックも組み込まれており、システムの安全な運用を支えます。

完全プラグアンドプレイ設計

内部のマイクロプロセッサがケーブル長や信号状態を自動的に判別・調整するため、面倒なDIPスイッチ設定やボリューム調整は一切不要です。コネクタを接続するだけで最適な状態で稼働する、現場に優しい設計です。

ファンレス静音・省スペース筐体

自然空冷方式によるファンレス設計により、埃の吸い込みを防ぎつつ高い静音性を実現。1Uサイズ（高さ44mm）相当のコンパクトな筐体は、オプションの金具を使用することで標準的な19インチラックへのマウントも可能です。

    選定時に評価したい強み
    施工性： 電源工事不要のワンケーブル方式で工期を大幅短縮。
信頼性： 独立インジケーターと保護回路による高いトラブル耐性。
操作性： レコーダーからの遠隔OSD設定（UTC）に対応。
柔軟性： AHD/CVBS両対応で、リプレイス需要にも最適。



LED表示と動作状態

LED名称	色	状態	判断基準
LINK	緑	点灯	カメラとの正常な映像信号リンクが確立されています。
POWER	赤	点灯	本機からカメラへ正常に電力が供給されています。
LINK消灯	-	消灯	映像信号が未達です。ケーブル断線やカメラ故障の可能性があります。
POWER消灯	-	消灯	給電停止中。短絡（ショート）や保護回路作動の可能性があります。

施工・設置ガイド

本機は放熱を考慮した設計が必要です。左右に15cm以上、上下に5cm以上の空間を確保して設置してください。また、ワンケーブル方式の特性上、配線経路上に分配器や増幅器を割り込ませることはできません。分配が必要な場合は、必ず本機の「VIDEO OUT」以降で行ってください。

製品仕様

項目	内容
品名	AHDカメラ電源
品番	VPS-614AH
映像信号入力	AHD／CVBS、4入力（BNCコネクタ）
映像信号出力	AHD／CVBS、4出力（BNCコネクタ）
動作表示灯	LINK（緑色：CH1〜4）：接続確立時点灯 POWER（赤色：CH1〜4）：電源供給時点灯
カメラ駆動伝送距離	3C-2V：最大250m ／ 5C-2V・5C-FB：最大450m ※ケーブル・コネクタ条件により変動あり
通信機能	同軸重畳制御方式（PELCO-C）
同軸重畳出力電力	各CH：最大12W
電源入力	AC100V±10% 50／60Hz
消費電力	最大50W
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
使用可能周囲湿度	85％RH以下（結露なきこと）
外形寸法	W215×H44×D216mm（スイッチ、端子、ゴム足は除く）
外観	鋼板（黒色塗装）
質量（重量）	約1,400g
付属品	取扱説明書（保証書付）、ACケーブル

FAQ

Q：ワンケーブル（電源重畳）方式とは何ですか？ A：同軸ケーブルの芯線を利用して、カメラへの電源供給とカメラからの映像伝送を同時に行う方式です。カメラ側に電源コンセントを用意する必要がなく、配線工数を大幅に削減できます。

Q：他社製のAHDカメラでも使用できますか？ A：本機はTAKEX（竹中エンジニアリング）製の指定AHDワンケーブルカメラ専用です。指定外のカメラを接続すると故障の原因となりますので、適合機種をご確認ください。

Q：既存のアナログカメラ（CVBS）は接続できますか？ A：はい、CVBS信号にも対応しており自動判別されます。ただし、カメラ側がワンケーブル給電に対応している必要があります。

Q：最大で何メートルまで配線可能ですか？ A：3C-2Vケーブルで最大250m、5C-2Vや5C-FBケーブルで最大450mです。コネクタの加工品質やケーブルの経年劣化により短くなる場合があります。

Q：レコーダーからカメラの設定メニュー（OSD）を操作できますか？ A：はい、UTC（PELCO-Cプロトコル）に対応したレコーダーであれば、同軸ケーブル経由でカメラの設定メニューを遠隔操作可能です。

Q：保護回路が働いて給電が止まった場合、どうすれば復旧しますか？ A：一度本機の電源をOFFにし、原因（ショート等）を取り除いた後、約2分間放置して内部回路をリセットさせてから再起動してください。

Q：ラックマウントは可能ですか？ A：別売の専用ラックマウント金具「RK-614EI」を使用することで、19インチEIAラックへの取り付けが可能です。

Q：VIDEO IN端子に直接モニターを接続しても大丈夫ですか？ A：いいえ、VIDEO IN端子にはDC電源が重畳されているため、直接モニターや一般のレコーダーを接続すると故障の原因となります。必ずVIDEO OUT端子を使用してください。

Q：ファンは内蔵されていますか？ A：本機はファンレス設計です。動作音がないため静かですが、放熱のために周囲に十分なスペースを確保して設置してください。

Q：映像にノイズが入る場合の対策は？ A：強電線との並走を避ける、BNCコネクタの接触を確認する、またレコーダー側の終端抵抗が75Ωに設定されているかを確認してください。
