4メガAHDデイナイトカプセルカメラ [VCC-IR40AH]

Q: 電源を入れた時に音がしますが故障ですか？

故障ではありません。起動時に電動ズーム・フォーカスレンズの初期化動作を行うためのモーター駆動音です。

Q: UTC制御が働きません。

レコーダー側のプロトコル設定を「Pelco-C」に設定してください。AHDリピーターを挟んでいる場合は使用できません。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

屋内用 4メガピクセル(QHD) AHD 3.0 デイナイト機能赤外線35m

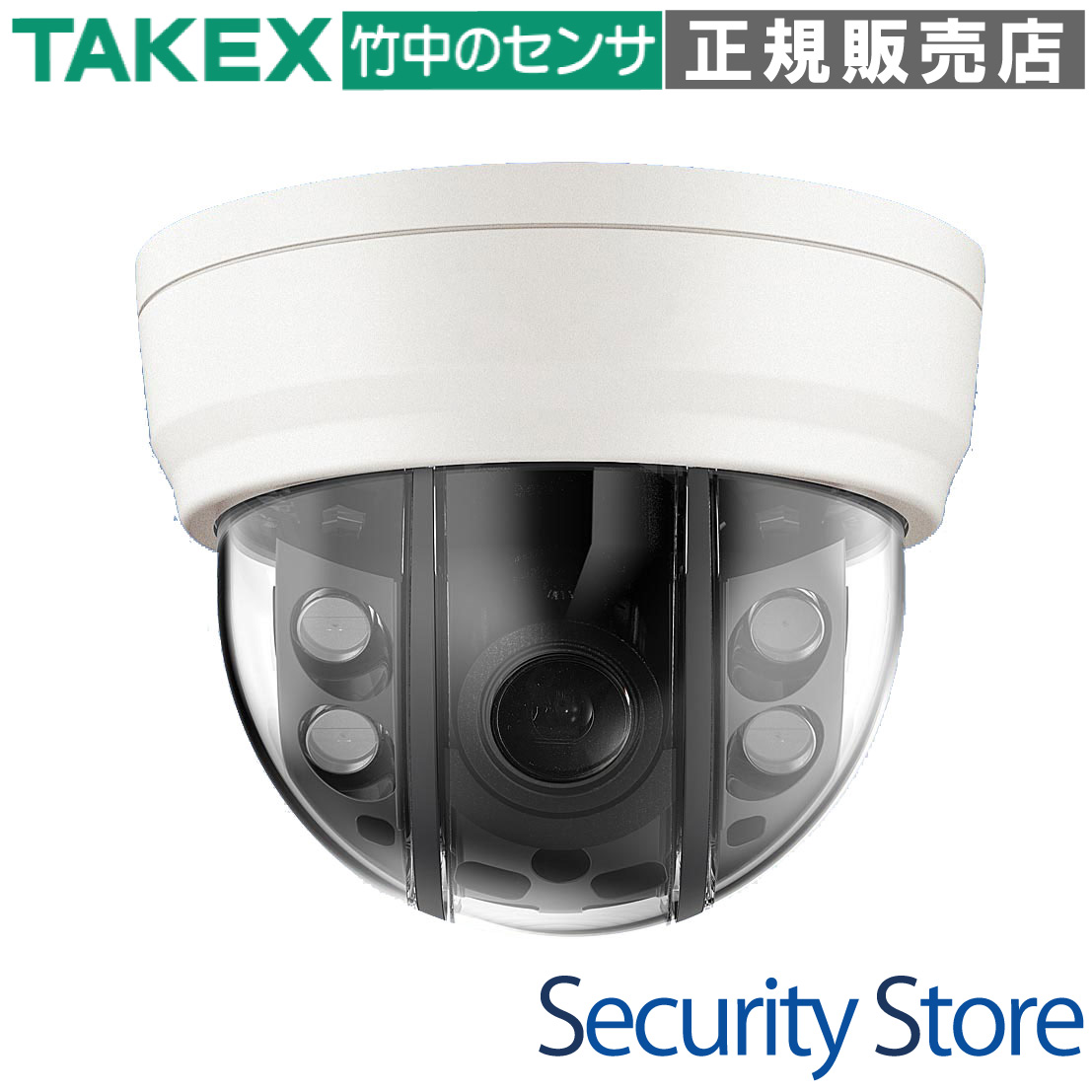

4メガAHDデイナイトカプセルカメラ VCC-IR40AH

VCC-IR40AHは、5メガピクセル高感度CMOSセンサーを搭載し、フルHDを超える4メガピクセル（2560×1440）の高精細映像を実現した屋内用AHDカプセルカメラです。同軸ケーブル1本で遅延のない高画質伝送を可能にし、既設のアナログシステムからのアップグレードにも最適です。電動ズーム・自動フォーカス機能を備え、施工後の微調整も効率的に行えるプロフェッショナルモデルです。

型番： VCC-IR40AH
方式： AHD 3.0（アナログハイビジョン）
解像度： 最大2592×1944（5MP）/ 出荷時2560×1440（4MP）
レンズ： f=2.7mm〜13.5mm（電動バリフォーカル）
電源： DC12V（無極性）

資料ダウンロード

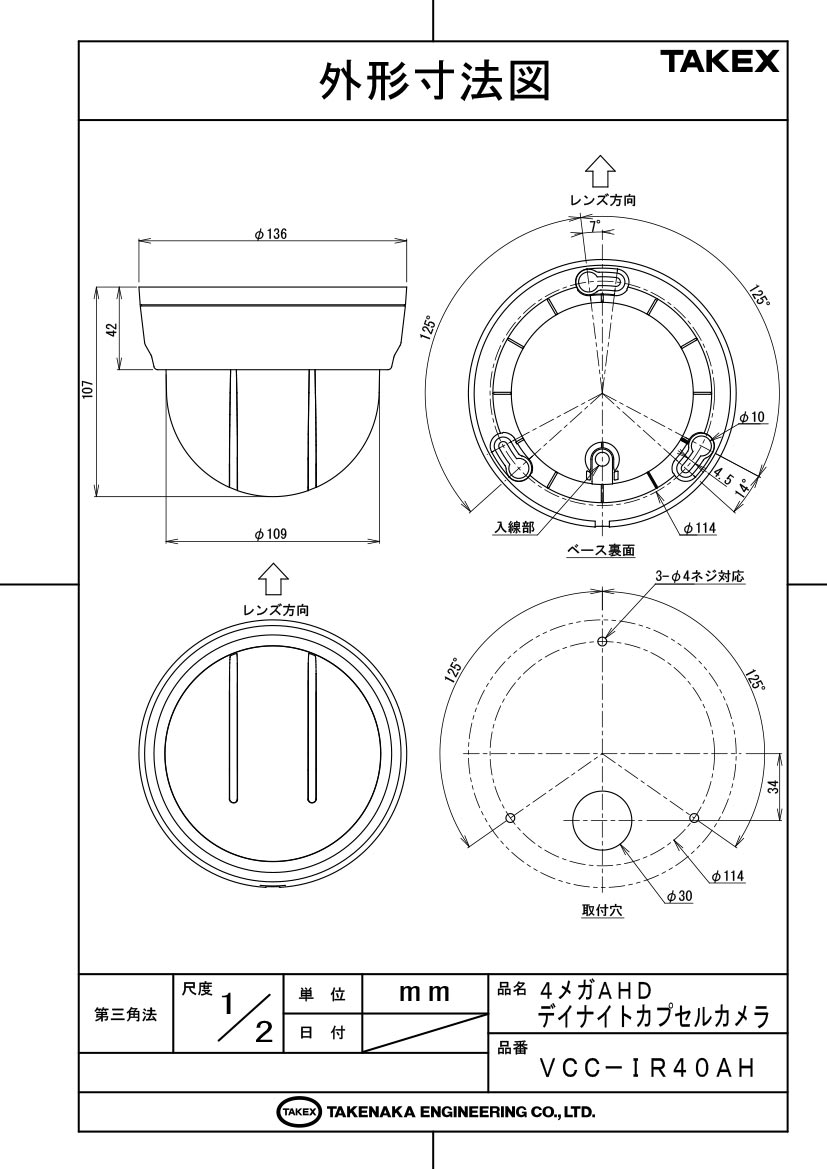

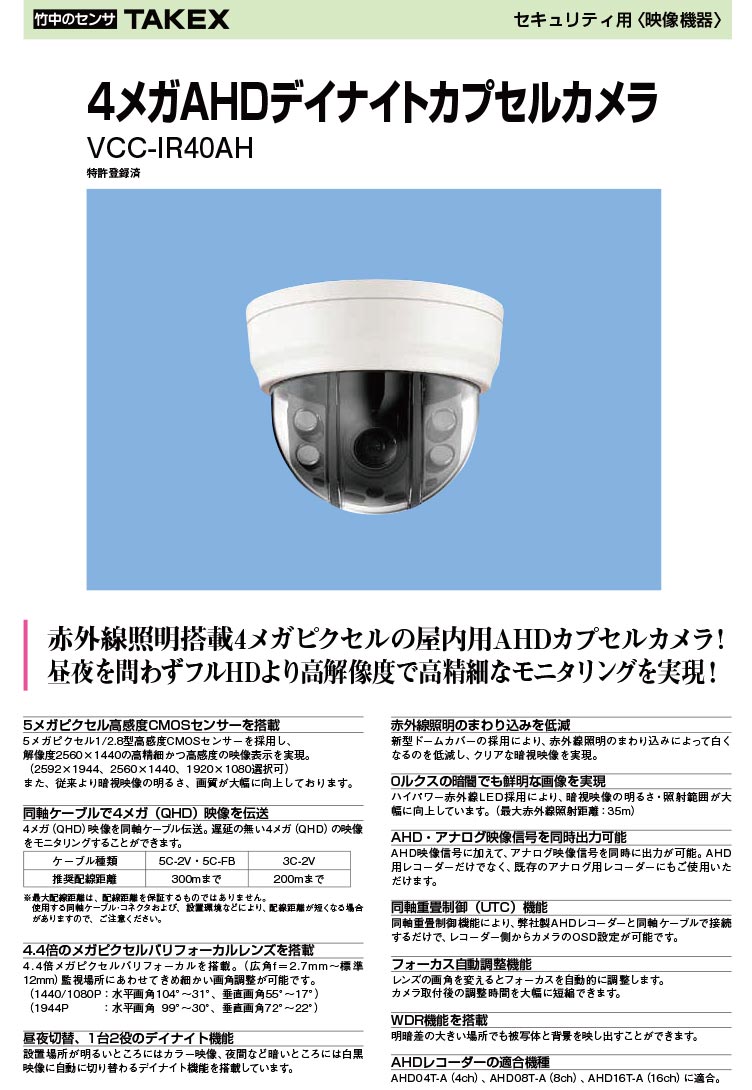

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・店舗の屋内高精細監視
レジ周りの手元確認や金銭授受の記録
既設アナログ同軸配線を活かした高画質化
夜間無人になる倉庫や通路の暗視監視

導入前に確認したいポイント

接続先レコーダーが4MP/5MP AHD対応か
配線距離が同軸ケーブルの推奨範囲内か
電源容量（最大850mA）が確保できているか
設置面がドームカメラの重量に耐えられるか

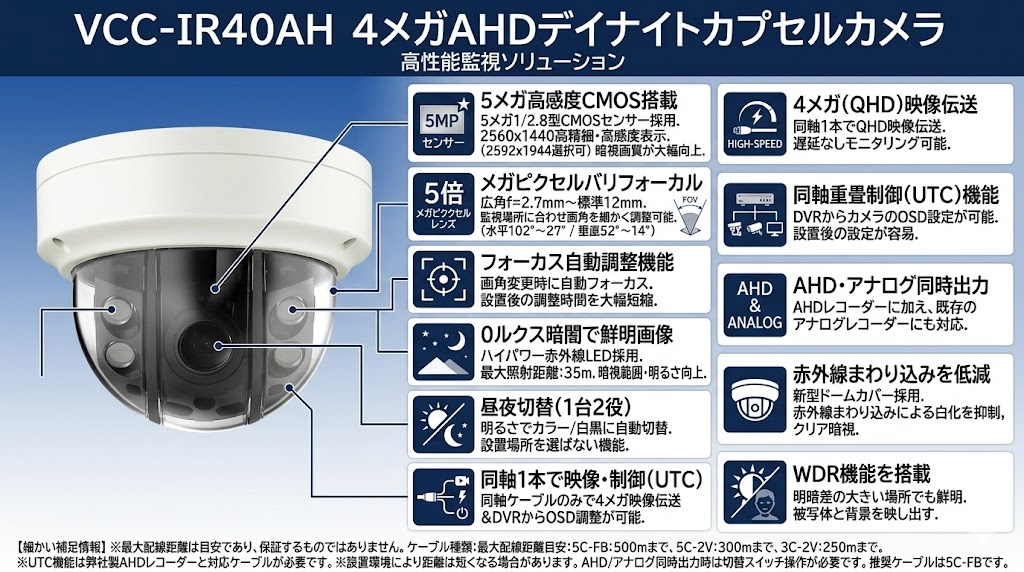

特長

5メガピクセル高感度CMOSセンサー（STARVIS 2）搭載

1/2.8型 SONY STARVIS 2プログレッシブスキャンCMOSセンサーを採用。2560×1440（QHD）の高精細な映像出力を実現しました。従来のフルHDと比較して情報量が格段に多く、細部まで鮮明なモニタリングが可能です。また、5メガピクセル（2592×1944）出力にも対応しています。

5倍メガピクセル電動バリフォーカルレンズ

f=2.7mm〜13.5mmの広角から標準までカバーする5倍電動ズームレンズを搭載。画角調整はカメラ本体のスイッチや、同軸重畳制御（UTC）によりレコーダー側からリモート操作が可能です。設置場所に合わせて最適な監視エリアを構築できます。

施工を効率化するフォーカス自動調整機能

レンズの画角を変更すると、オートフォーカス機能により自動的にピントが調整されます。高所作業車や梯子の上での緻密なピント合わせ作業を大幅に短縮でき、施工コストの低減に寄与します。

ハイパワー赤外線LEDによる0ルクス暗視

最大照射距離35mの強力な赤外線照明を搭載。昼間は鮮明なカラー映像、夜間は自動的に白黒映像へ切り替わるデイナイト機能を備えています。新型ドームカバーの採用により、赤外線の内部反射（まわり込み）を低減し、クリアな夜間映像を提供します。

アンチサチュレーション（ハレーション低減）機能

近距離の被写体に赤外線が反射して白とびする現象を抑制する「アンチサチュレーション」機能を搭載。レベル調整が可能で、夜間でも人物の顔立ちなどを識別しやすい最適な露出を実現します。

同軸重畳制御（UTC）による遠隔設定

Pelco-Cプロトコルを用いた同軸重畳制御に対応。弊社製AHDレコーダーと接続すれば、レコーダーのメニューからカメラのOSD設定やズーム・フォーカス調整が可能です。現場での調整作業が飛躍的にスムーズになります。

AHD・アナログ映像信号の同時出力

高画質なAHD信号に加え、汎用性の高いCVBS（アナログ）信号を同時に出力可能。最新のAHDレコーダーでの録画と同時に、既存のアナログ用モニターや周辺機器での運用を両立させることができます。

過酷な環境に耐える画像補正技術（WDR・3D-DNR）

明暗差の大きい場所でも白とびや黒つぶれを抑えるWDR（ワイドダイナミックレンジ）や、低照度時のノイズを効果的に除去する3D-DNRを搭載。逆光が差し込む入り口付近や夜間の低照度環境でも安定した視認性を確保します。

    選定時に評価したい強み
    超高解像度： 5MPセンサーによる4MP/5MP出力で圧倒的な鮮明度。
施工性： 電動ズーム・オートフォーカス・UTC制御で調整時間を大幅短縮。
暗視性能： 35mの長距離照射とハレーション抑制で夜間に強い。
互換性： カメラ側出力を切り替えることで2MPレコーダーやアナログ機器にも対応。



配線・伝送仕様

同軸ケーブルの種類により伝送距離が異なります。以下の推奨距離を目安に設計してください。

ケーブル種類	推奨配線距離	最大配線距離
5C-2V / 5C-FB	300mまで	500m
3C-2V	200mまで	250m

※最大配線距離は環境やコネクタの品質により変動します。4MP/5MP出力時は高品質な5C-FBの使用を強く推奨します。

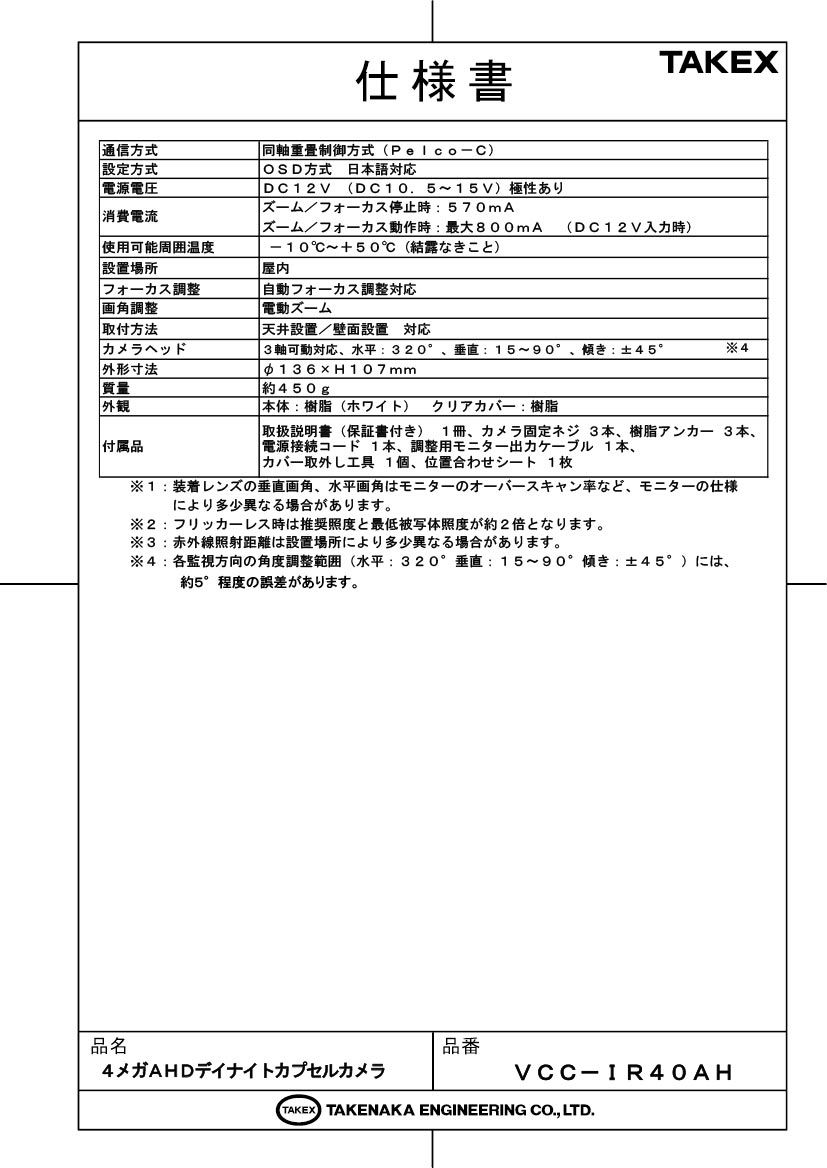

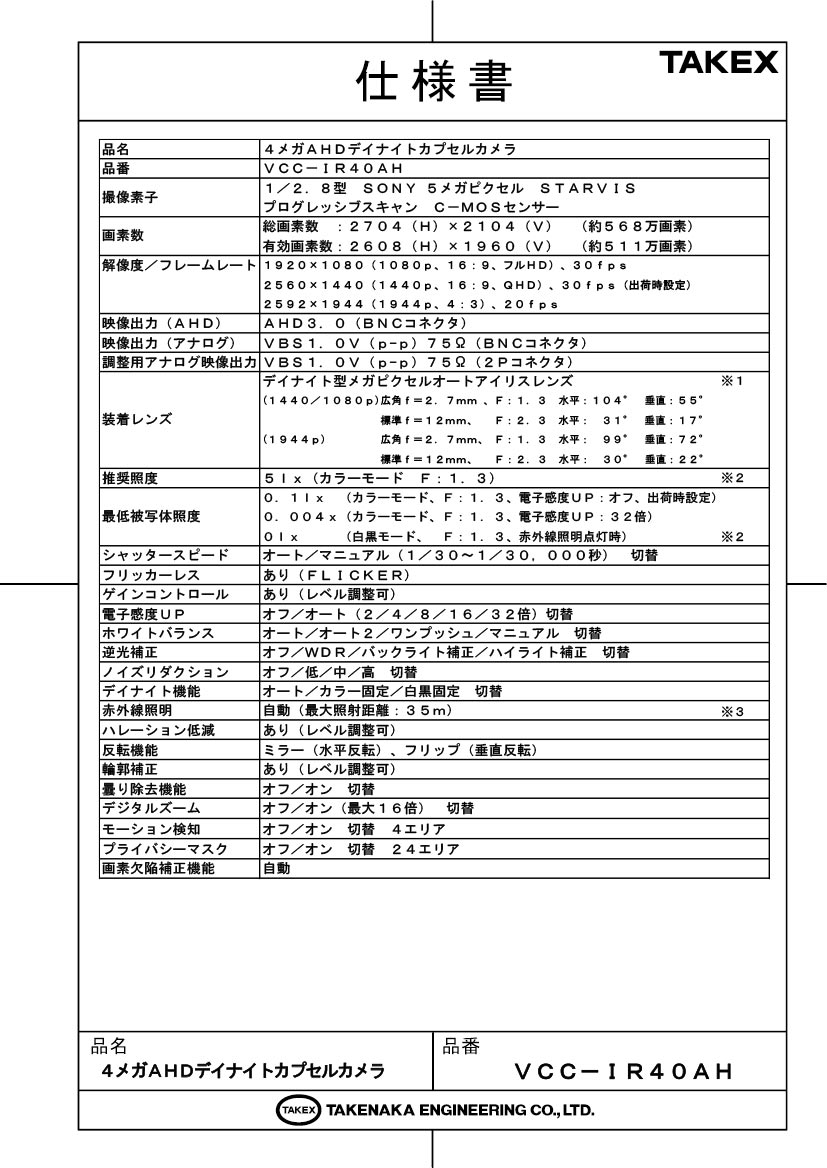

製品仕様

品名・品番	4メガAHDデイナイトカプセルカメラ VCC-IR40AH
撮像素子	1／2.8型 SONY 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサー
有効画素数	2608 (H) × 1964 (V)（約512万画素）
解像度・レート	2560×1440 (1440p) 30fps ※出荷時設定 2592×1944 (1944p) 20fps / 1920×1080 (1080p) 30fps
映像出力	AHD 3.0 (BNC) / VBS 1.0V (p-p) 75Ω (BNC) 同時出力可能
装着レンズ	電動バリフォーカル（f=2.7〜13.5mm） 1440p時：水平102°〜27° / 垂直52°〜14°
最低被写体照度	カラー：0.05 lx (F1.3) / 白黒：0 lx (赤外線点灯時)
デイナイト機能	オート／カラー固定／白黒固定
赤外線照明	自動点灯（最大照射距離：35m）
逆光補正	WDR / バックライト補正 / ハイライト補正
通信方式	同軸重畳制御方式 (Pelco-C) / 日本語OSD対応
電源電圧	DC12V (DC10.5V〜15V) 無極性
消費電流	通常時：600mA / 最大：850mA（ズーム・フォーカス動作時）
使用環境温度	－10℃〜＋50℃ (結露なきこと)
外形寸法・質量	φ136 × H107mm / 約450g
カメラ可動範囲	3軸可動（水平：320°、垂直：15〜90°、傾き：±45°）

FAQ

Q：2メガピクセル（1080p）のAHDレコーダーに接続できますか？ A：はい、可能です。カメラ本体のOSDスイッチ操作により、出力を2メガ（1080p）に切り替えることで、2メガ対応レコーダーでもご使用いただけます。

Q：電源を入れた時に音がしますが故障ですか？ A：故障ではありません。起動時に電動ズーム・フォーカスレンズの初期化動作（キャリブレーション）を行うためのモーター駆動音です。

Q：夜間に映像が真っ白になります。 A：ドームカバーの取り付け向きを確認してください。本体の切欠きとカバーの切欠きが合っていないと、赤外線が内部で乱反射します。また、画角内に近い壁や障害物があるとハレーションの原因になります。

Q：UTC制御が働きません。 A：レコーダー側のプロトコル設定を「Pelco-C」に設定してください。また、途中にAHDリピーターを接続している場合はUTC信号が遮断されるため使用できません。

Q：アナログ（CVBS）レコーダーでの録画は可能ですか？ A：可能です。BNCのアナログ出力端子から出力される信号を接続してください。ただし、画質はアナログ解像度（520TV本相当）に制限されます。

Q：赤外線は目に見えますか？ A：850nm波長のLEDを採用しているため、点灯時はLED素子がかすかに赤く光って見えます。照射されている光自体は目に見えません。

Q：配線にAE線は使用できますか？ A：電源配線には使用可能ですが、電圧降下に注意が必要です。最大850mAを消費するため、距離に応じて適切な太さの線材を選定してください。映像は必ず同軸ケーブルを使用してください。

Q：フォーカス調整は手動でもできますか？ A：はい、OSDスイッチまたはUTC経由のリモコン操作で手動の微調整が可能です。基本はズーム操作後のオートフォーカスで合焦します。

Q：曇り除去（ACE）機能とは何ですか？ A：霧や霞、雨などで視界が悪い場合に、映像のコントラストを電子的に補正して視認性を高める機能です。

Q：屋外に設置できますか？ A：本製品は屋内専用です。防水・防塵性能は備えていないため、屋外や湿気の多い場所への設置は避けてください。
