AHDデイナイトカプセルカメラ [VCC-IR850AH]

AHDデイナイトカプセルカメラ [VCC-IR850AH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） AHD防犯カメラ 2メガピクセル STARVIS搭載 屋内用カプセル型

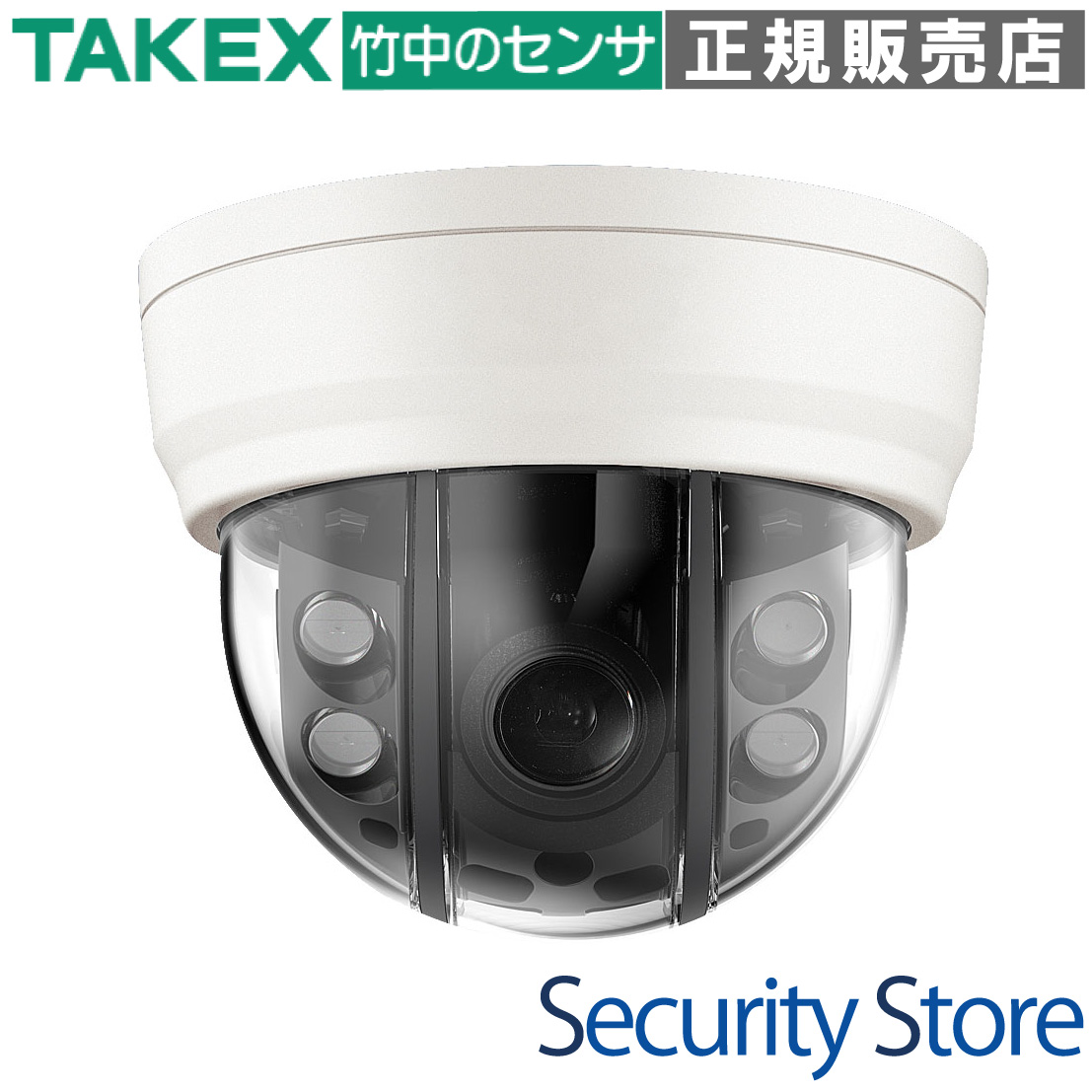

VCC-IR850AH AHDデイナイトカプセルカメラ

既存の同軸配線を活用してフルHD監視を実現する、2.1メガピクセルSTARVISセンサー搭載の屋内用カプセルカメラです。 高感度CMOSと強力な赤外線LEDを組み合わせることで、昼夜を問わず鮮明な映像を提供し、さらに電動ズーム・オートフォーカス機能により現場調整の工数を大幅に削減します。

  • 型番： VCC-IR850AH
  • 方式： AHD方式（アナログハイビジョン）
  • 画素数： 有効約213万画素（フルHD）
  • 主な用途： 店舗・事務所・病院などの屋内広域監視
  • レンズ： 2.7〜12mm（4.4倍電動バリフォーカル）
  • 電源： DC12V（極性なし）
VCC-IR850AH AHDデイナイトカプセルカメラ

資料ダウンロード

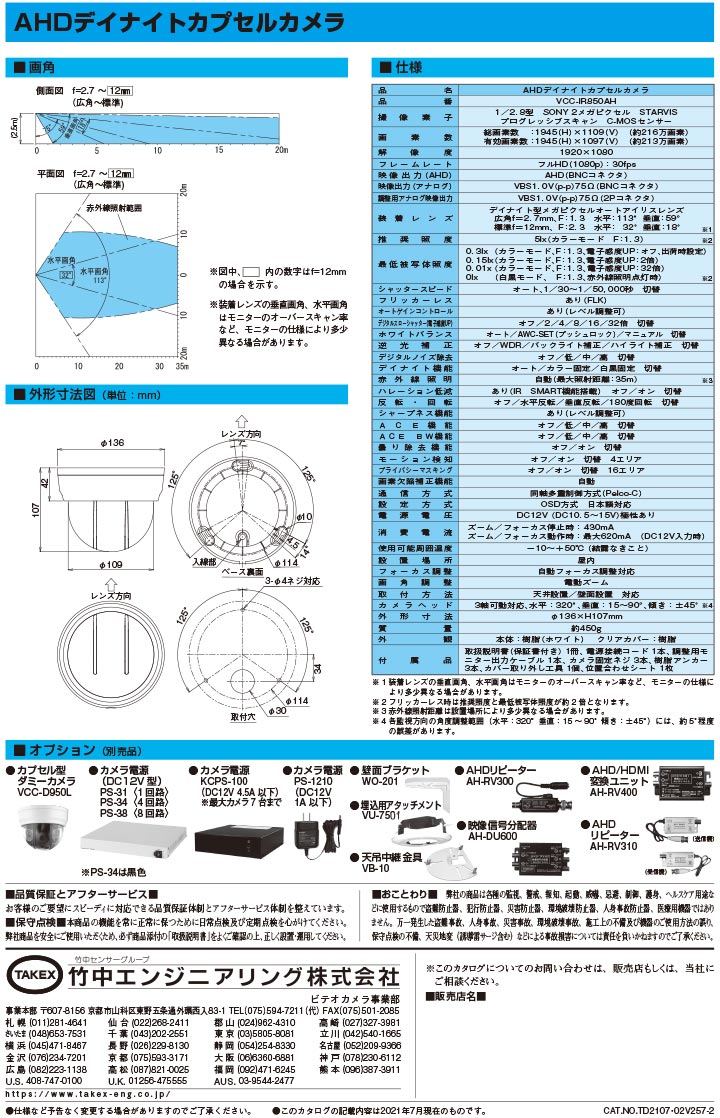

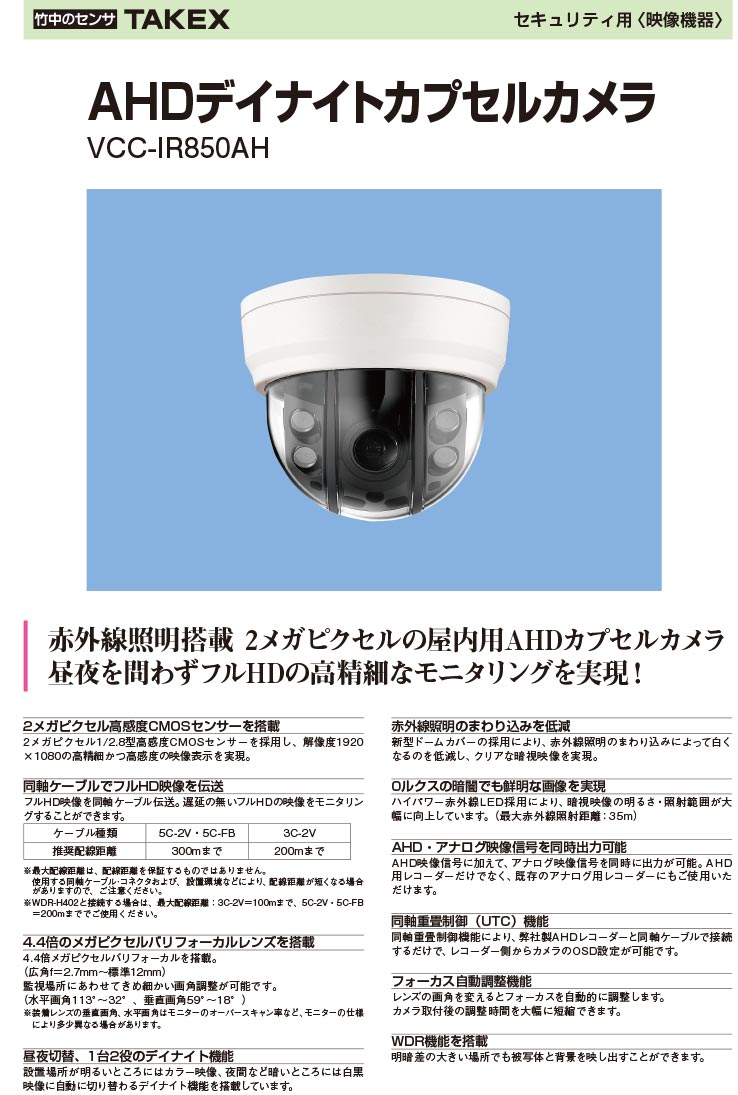

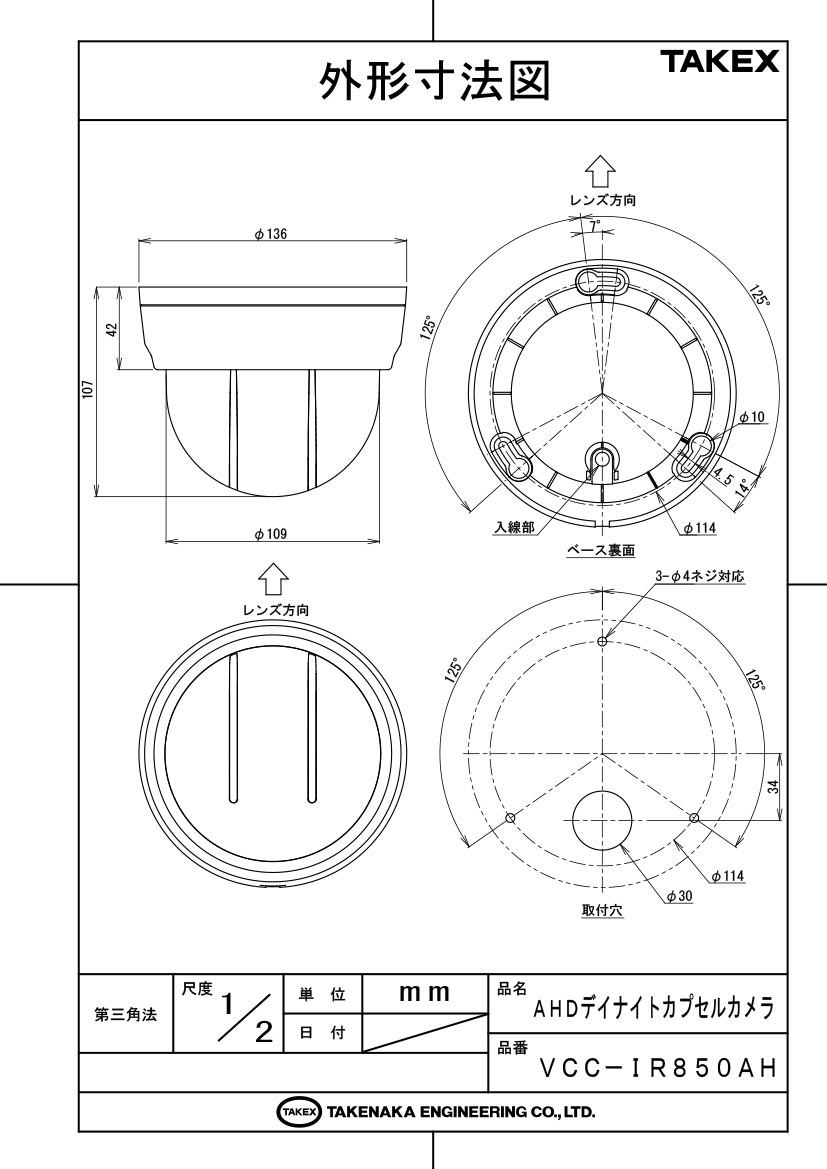

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 既存のアナログ同軸配線を活かした高画質化改修
  • 夜間無人になるオフィスや倉庫の監視
  • 逆光の強いエントランス付近のモニタリング
  • 設置後の画角調整を遠隔・迅速に行いたい現場

導入前に確認したいポイント

  • 屋内専用モデルのため、屋外・水濡れ環境は不可
  • WDR有効時はアナログ出力が停止する仕様への注意
  • 配線距離に応じた同軸ケーブル規格の選定
  • 高所設置時のドームカバー向き（ハレーション防止）

製品の特長

2.1メガピクセル STARVIS C-MOSセンサーの採用

1/2.8型 SONY製 2メガピクセルプログレッシブスキャンC-MOSセンサーを搭載。有効画素数1945(H)×1097(V)によるフルHDの高解像度出力を実現します。STARVIS技術により、可視光から近赤外線領域において極めて高い感度を確保し、低照度下でもノイズの少ない映像を表示します。

同軸ケーブル1本でフルHD映像を低遅延伝送

ネットワーク設定不要で、従来の同軸ケーブルを用いてフルHD映像を伝送できます。デジタル変換による遅延がないため、リアルタイム性が重視される監視業務に最適です。5C-2V/5C-FB使用時には推奨300m、最大500mまでの長距離伝送に対応します。

4.4倍電動バリフォーカルレンズ搭載

広角f=2.7mmから標準12mmまでの電動バリフォーカルレンズを内蔵。水平画角113°の広角から32°の望遠まで、監視場所に合わせた細かな画角調整が可能です。本体のスイッチだけでなく、UTC機能によりレコーダー側からも操作できます。

ワンタッチで完了するフォーカス自動調整機能

レンズの画角を変更した際、フォーカスを自動的に調整する機能を搭載しています。高所での微調整作業が不要になり、施工後の確認作業や保守時間を大幅に短縮できます。ワンボタンで合焦させる「ONEPUSH AF」にも対応しています。

0ルクスの完全暗闇に対応する赤外線照明

最大照射距離35mのハイパワー赤外線LEDを内蔵。夜間や照明の落ちた屋内でも対象を鮮明に捉えます。照度センサーとの連動により、周囲の明るさに応じて自動的にデイナイト（カラー/白黒）を切り替えます。

近接被写体の白飛びを防ぐ「IR SMART」

赤外線撮影時に発生しやすい、カメラに近い被写体のハレーション（白とび）を動的に抑制するスマートIRテクノロジーを搭載。人物がカメラに近づいた際も、顔の識別性を維持したまま最適な露出で撮影します。

AHDとアナログのハイブリッド同時出力

メインのAHD映像信号に加え、従来のアナログ（CVBS）映像信号を個別のBNC端子から完全同時に出力できます。既存のアナログモニターでのライブ確認と、AHDレコーダーによる高画質録画を1台で並行運用可能です。

強烈な逆光を補正するWDR機能

明暗差の激しい窓際やエントランスでも、白とびと黒つぶれを同時に抑えて被写体を鮮明に映し出すWDR（ワイドダイナミックレンジ）機能を搭載。常に安定した視認性を確保します。

同軸重畳制御（UTC）による遠隔マネジメント

映像信号に制御信号を重畳させるUTC機能により、対応するAHDレコーダーから同軸ケーブル経由でカメラのOSDメニュー設定やズーム・フォーカス調整が可能です。設置後のメンテナンス工数を大幅に削減します。

3軸可動機構による自由な画角設計

カメラヘッドは水平320°、垂直15°〜90°、回転傾き±45°の3軸可動に対応。天井設置だけでなく壁面設置にも対応し、現場の状況に合わせた最適なアングル調整が可能です。

選定時に評価したい強み

  • 高感度性能： STARVISセンサーとF1.3の大口径レンズによる圧倒的な暗所性能。
  • 施工性： 電動ズーム、オートフォーカス、UTC対応により一人での調整作業が容易。
  • 安定性： DC12V電源入力に極性がないため、現場での結線ミスによる故障を防止。
  • 運用性： アナログ出力併設により、既存設備を流用した段階的なシステム更新が可能。

施工・設置ガイド

本機を安定して運用いただくための重要な施工ポイントです。

配線距離とケーブル選定

ケーブル種類 推奨配線距離 最大配線距離
5C-2V / 5C-FB 300mまで 500mまで
3C-2V 200mまで 300mまで

電源供給時の電圧降下（AE線 φ0.9mm使用時）

夜間の赤外線点灯時やズーム動作時は消費電流が増加するため、電圧降下に注意が必要です。

供給電圧 許容配線距離
DC12V 30mまで
DC15V 100mまで

ドームカバーの装着に関する重要事項

本機は赤外線照射効率を最適化するため、カバーの向きが指定されています。カバーの「切り欠き」と本体の「OSDスイッチ」の位置を合わせて装着してください。 向きを誤ると、赤外線がカバー内で乱反射し、夜間映像が真っ白になる「ハレーション」の原因となります。

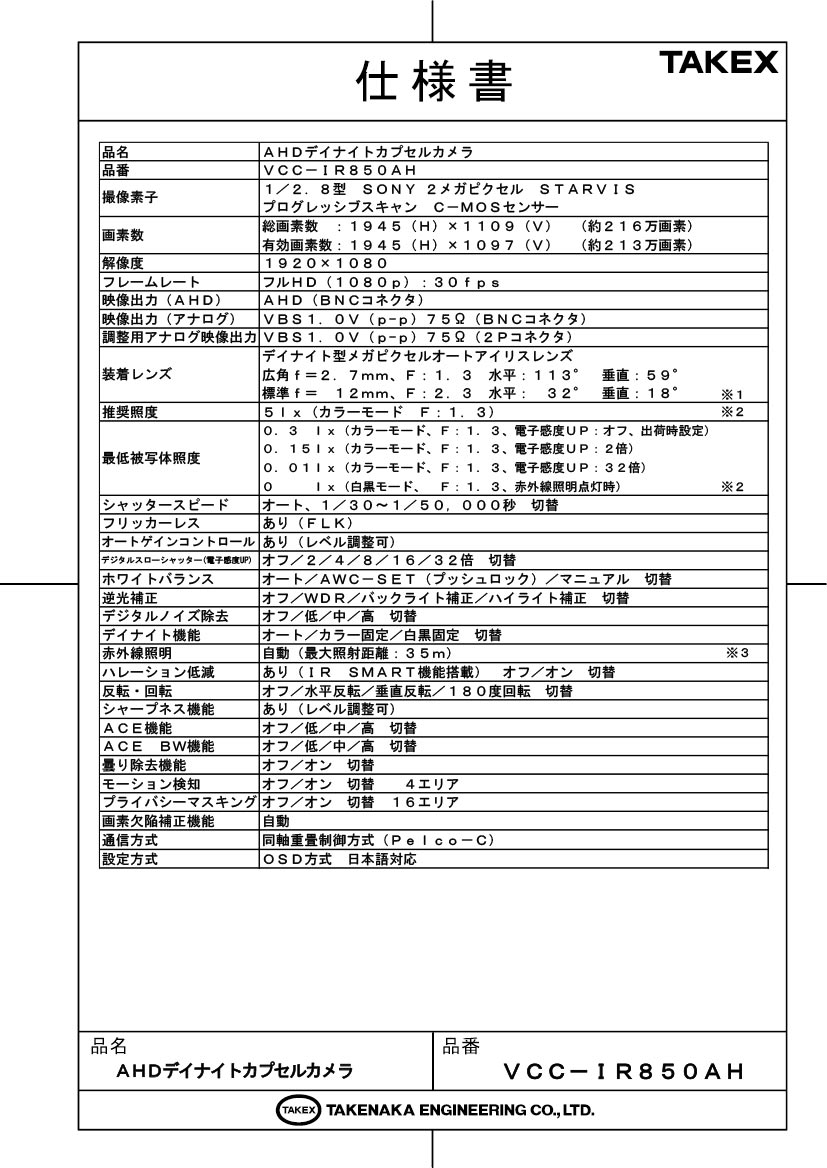

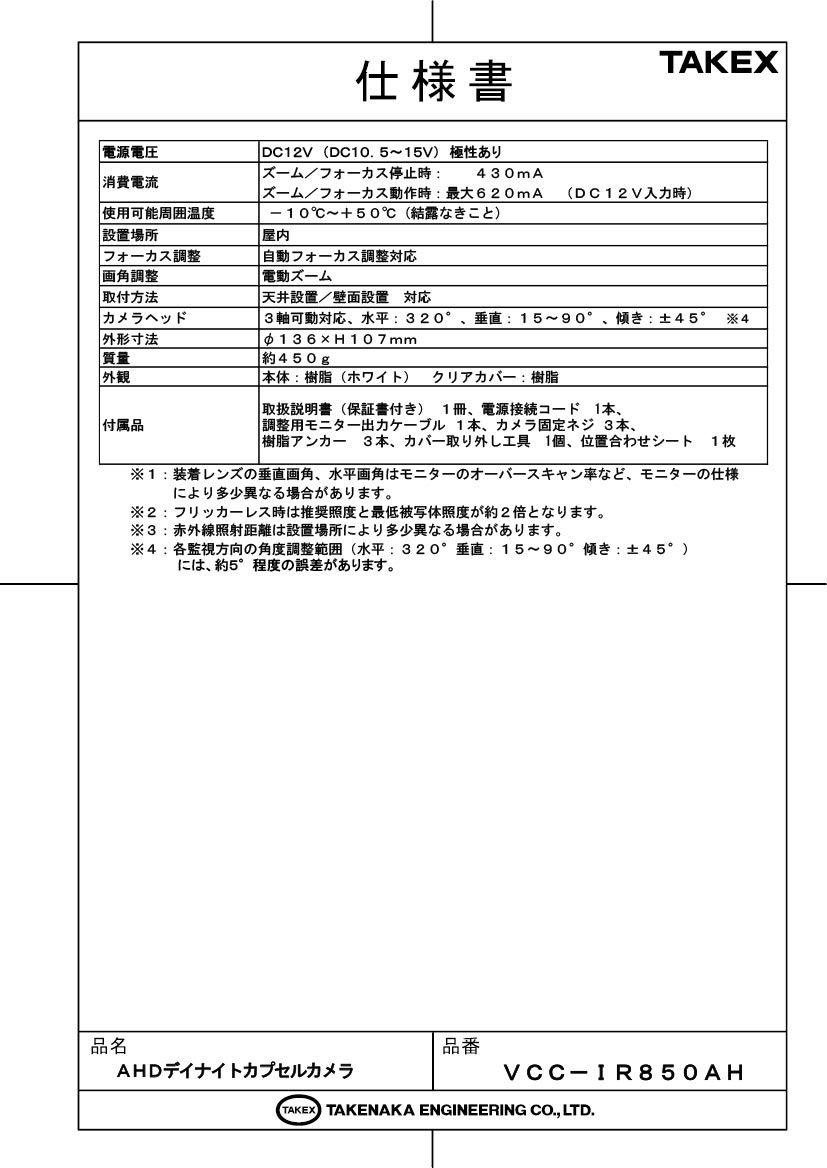

製品仕様

項目 内容
品名 / 品番AHDデイナイトカプセルカメラ / VCC-IR850AH
撮像素子1/2.8型 SONY 2メガピクセル STARVIS プログレッシブスキャン C-MOSセンサー
総画素数 / 有効画素数約216万画素 (1945×1109) / 約213万画素 (1945×1097)
解像度 / フレームレート1920×1080 (フルHD 1080p) / 30fps
映像出力AHD（BNC） / アナログCVBS（BNC） / 調整用アナログ（2Pコネクタ）
装着レンズ2.7〜12mm（4.4倍電動バリフォーカル） F1.3〜F2.3
画角水平：113°〜32° / 垂直：59°〜18°
最低被写体照度（カラー）0.3 lx（DSSオフ時）、0.01 lx（DSS32倍時） ※F1.3
最低被写体照度（白黒）0 lx（赤外線照明点灯時）
赤外線照明最大照射距離35m（IR SMART搭載）
逆光補正WDR / バックライト補正 / ハイライト補正 切替
デジタルノイズ除去3D-DNR（オフ / 低 / 中 / 高 切替）
通信方式同軸重畳制御方式（Pelco-C）対応
電源電圧DC12V（DC10.5〜15V） 極性なし
消費電流通常450mA / 最大650mA（駆動時）
使用可能周囲温度-10℃〜+50℃（結露なきこと）
外形寸法 / 質量φ136mm × H107mm / 約450g

FAQ

Q：既存のアナログレコーダーに接続できますか？ A：はい、可能です。本機にはAHD出力の他にアナログ（VBS）出力端子が備わっているため、従来のアナログシステムでもそのままご利用いただけます。
Q：WDRをオンにしたらモニターが映らなくなりました。 A：仕様により、WDR機能を有効にするとAHD出力以外の「アナログ出力端子」および「調整用モニター出力」からの映像がカットされます。AHD対応モニター・レコーダーでご確認ください。
Q：UTC制御とはどのような機能ですか？ A：同軸ケーブルを介してレコーダー側からカメラの設定（OSDメニュー）を操作できる機能です。高所に設置したカメラのズームやフォーカスを地上で調整できます。
Q：夜間に映像が真っ白になります。故障ですか？ A：ドームカバーの装着向きが正しいかご確認ください。カバーの切り欠きと内部スイッチの位置が合っていないと、赤外線がカバー内で反射して白飛び（ハレーション）を起こします。
Q：同軸ケーブルはどの程度の長さまで使えますか？ A：5C-2V/5C-FBケーブル使用時で、推奨300m、最大500mです。3C-2Vの場合は推奨200m、最大300mとなります。
Q：電源のプラスマイナス（極性）はありますか？ A：本機は極性なし回路を採用しているため、DC12V電源のプラス・マイナスを気にせず結線いただけます。
Q：東日本の50Hz地域で蛍光灯のチラツキ（フリッカー）は出ますか？ A：OSDメニューからフリッカーレス（FLK）設定を有効にすることで、蛍光灯下でのチラツキを抑制できます。
Q：赤外線照明はどのくらい飛びますか？ A：最大照射距離は35mです。IR SMART機能により、近い被写体の白とびを抑えつつ、遠くまで照らすことができます。
Q：防犯用赤外線センサーと干渉しますか？ A：本機の強力な赤外線がビームセンサー等の受光部に入ると、誤動作や検知不能の原因となる場合があります。光軸が交差しないよう設置位置を調整してください。
Q：ピントが合いにくい場合はどうすればいいですか？ A：OSDメニューのAF設定から「INITIAL（初期化）」を実行してください。その後、再度フォーカス調整を行うことで改善される場合があります。
