EX-SDIデイナイトカプセルカメラ [VCC-IR950EX]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

屋内用フルHD EX-SDI 赤外線45m オートフォーカス

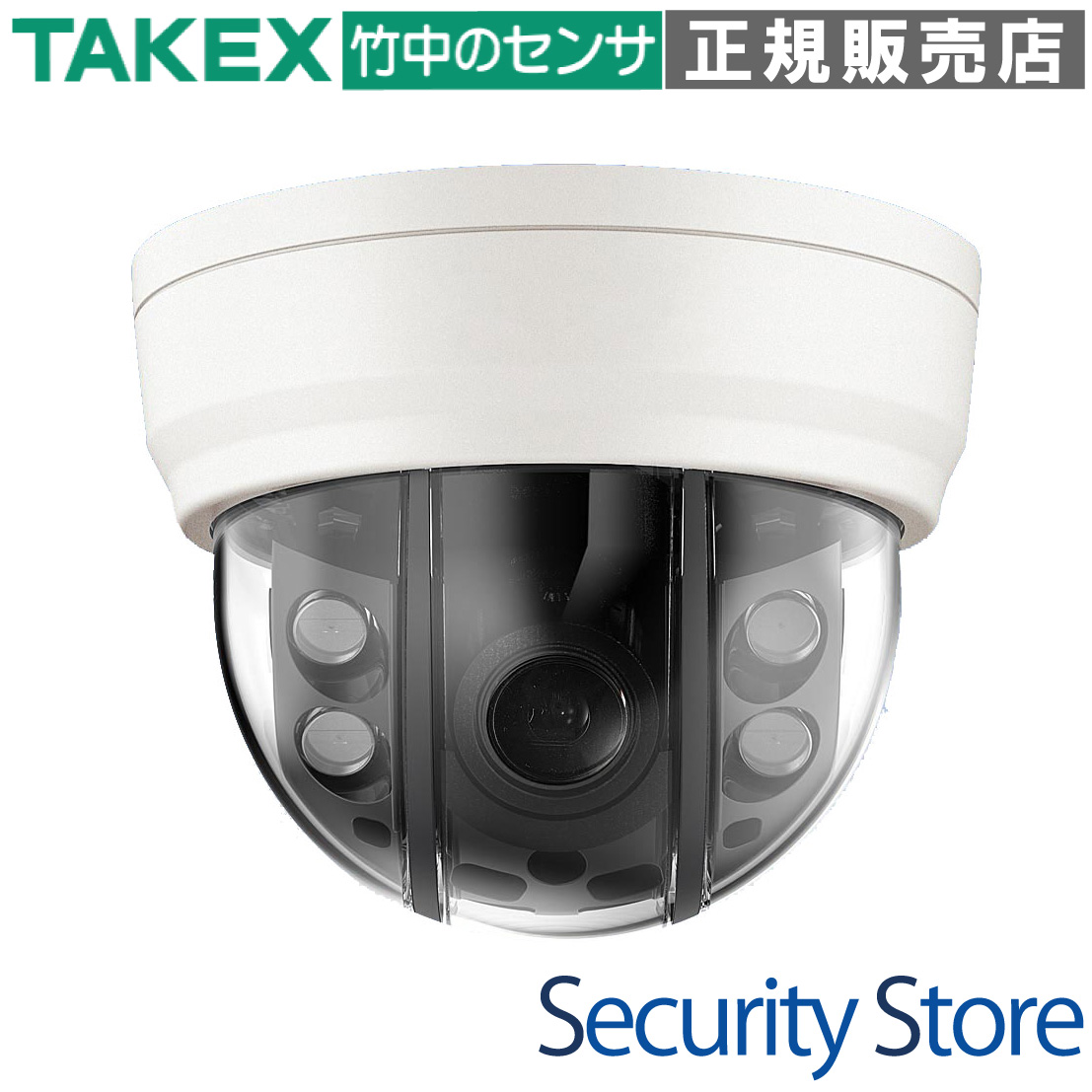

VCC-IR950EX EX-SDIデイナイトカプセルカメラ

SONY STARVIS 2センサーを搭載した屋内用フルHDドームカメラです。デジタル伝送「EX-SDI」方式により、従来のHD-SDIの約3.3倍となる最大500mもの長距離伝送を遅延なしで実現。電動ズームと自動フォーカス調整機能を備え、設置・運用コストを大幅に低減するハイエンドモデルです。

型番： VCC-IR950EX
方式： EX-SDI方式（デジタル伝送）
解像度： 1920×1080（フルHD / 2メガピクセル）
レンズ： 2.7mm〜13.5mm 電動ズームバリフォーカル（5倍）
夜間性能： 赤外線LED搭載（最大照射距離 45m / 0ルクス対応）
電源： DC12V（無極性）

資料ダウンロード

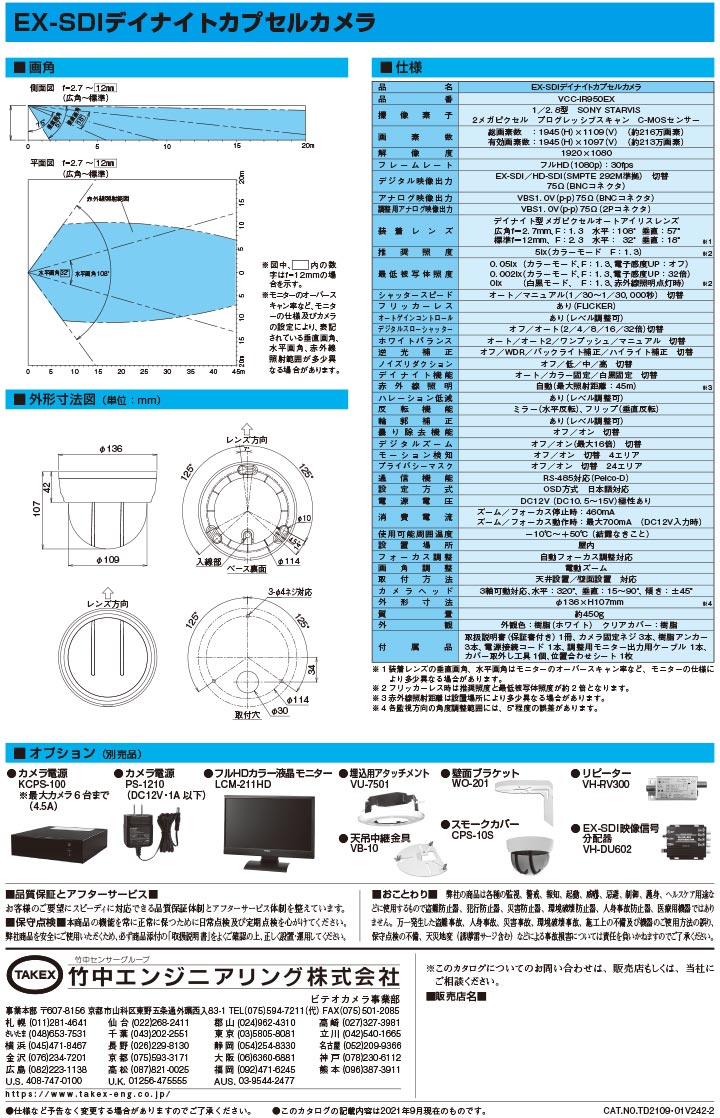

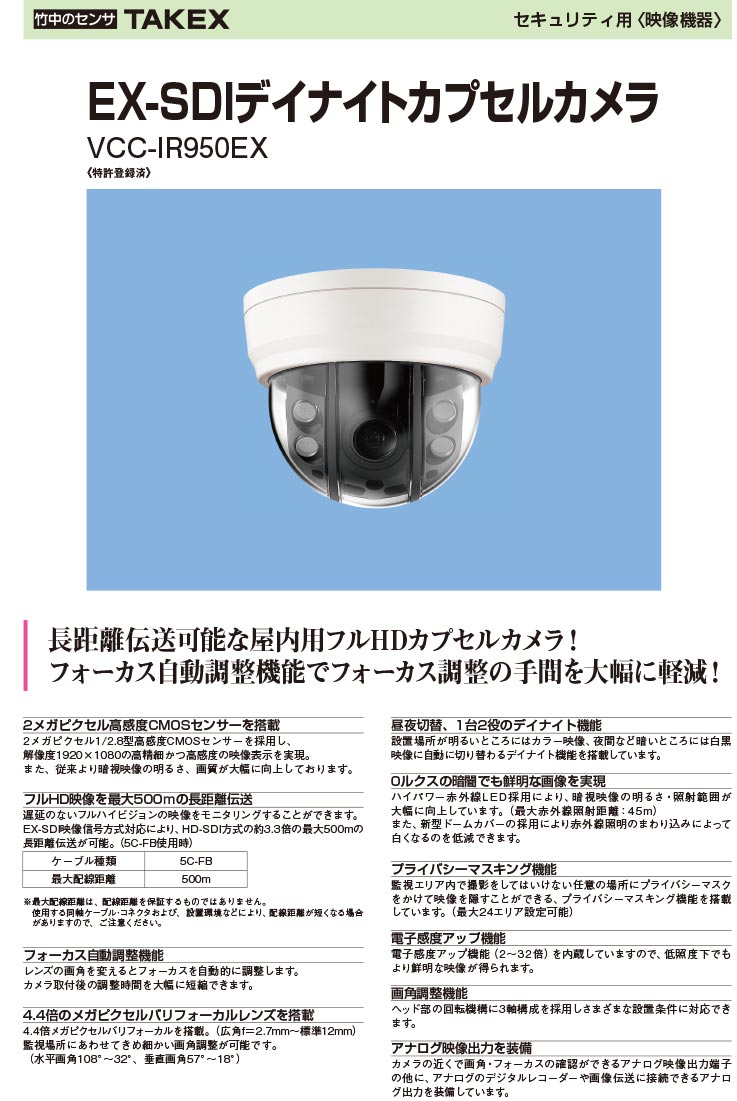

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

商業施設や店舗内の高精細監視
既存の同軸ケーブルを活かした長距離配線現場
夜間、完全に照明が消える倉庫やオフィス
遠隔から画角やフォーカスを微調整したい場所
エントランスなどの明暗差が激しい環境

導入前に確認したいポイント

接続先のレコーダーが「EX-SDI」信号に対応しているか
電源重畳（ワンケーブル）型ではないため、個別電源が必要
500m伝送には5C-FB同軸ケーブルが推奨されます
屋内専用モデルのため、屋外への設置は不可
RS-485制御を行う場合は、Pelco-Dプロトコルに対応しているか

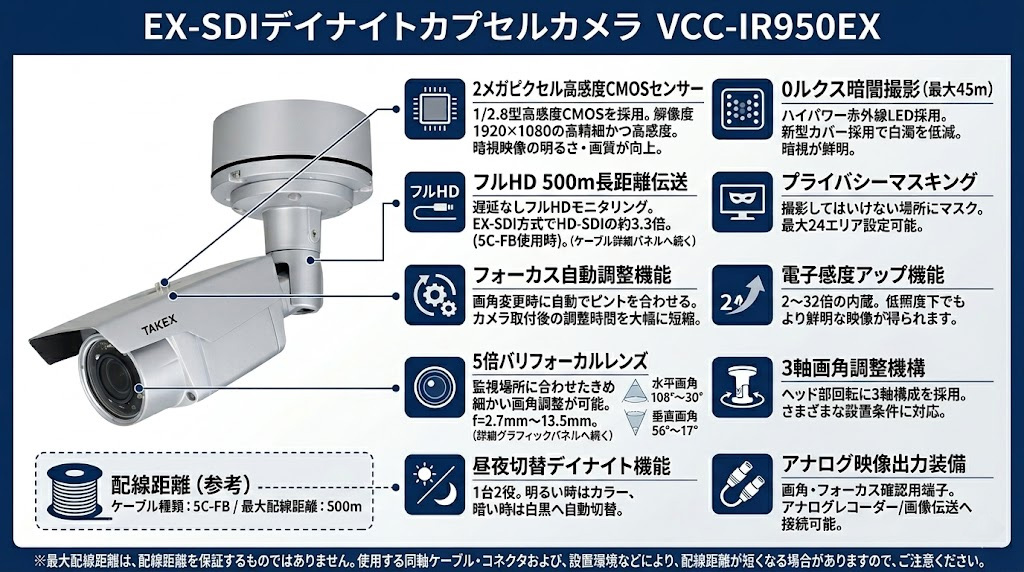

特長

2メガピクセル SONY STARVIS 2 センサー搭載

1/2.8型 SONY STARVIS 2 CMOSセンサーを採用。1920×1080のフルHD解像度を30fpsで出力し、従来機種を凌駕する高画質・高感度な映像を実現しました。暗所でもノイズを極限まで抑え、証拠能力の高いクリアな描写を可能にします。

EX-SDI方式による最大500mの長距離伝送

映像信号を圧縮デジタル伝送するEX-SDI規格を採用。5C-FB同軸ケーブルを使用することで、従来のHD-SDIでは困難だった最大500mの長距離伝送を、遅延や画質劣化なく実現します。大規模施設での配線コスト削減に大きく寄与します。

ワンタッチ・フォーカス自動調整機能

OSDスイッチの操作や遠隔制御により、レンズのフォーカスを自動的に調整します。ズーム変更後のピント合わせが容易になり、高所作業や調整にかかる時間を劇的に短縮。施工者およびメンテナンス担当者の負担を軽減します。

5倍電動メガピクセルバリフォーカルレンズ

広角2.7mmから望遠13.5mmまで対応する電動バリフォーカルレンズを搭載。水平画角は108°から30°まで調整可能で、設置環境に応じた最適な監視範囲の設定が、ハウジングを開けることなく柔軟に行えます。

最大45mをカバーする強力な赤外線LED

ハイパワーな赤外線LEDを搭載し、完全な暗闇（0ルクス）でも最大45m先まで鮮明に映し出します。新型ドームカバーの採用により、赤外線光の乱反射（白とび）を抑え、夜間でも安定した視認性を確保します。

アンチサチュレーション（ハレーション低減）技術

夜間の暗視監視において、被写体がカメラに接近した際に発生する赤外線過多による「白とび」を自動的に低減します。人物の顔や車のナンバープレートなど、重要な情報の欠落を防ぐ、防犯カメラ専用の画像処理技術です。

ワイドダイナミックレンジ（WDR）機能

強い逆光や窓際など、画面内に極端な明暗差がある環境でも、黒つぶれと白とびを電子的に補正。全体が均一に明るい、判別しやすい映像を出力します。

3軸回転機構による自由な画角設定

カメラヘッド部は水平・垂直・回転の3軸構成を採用。壁面設置や傾斜した天井など、あらゆる設置場所において水平な映像を得るための調整が容易に行えます。

RS-485（Pelco-D）による遠隔制御

対応するレコーダーやコントローラーから、同軸ケーブル経由またはRS-485経由でOSDメニュー設定、ズーム、フォーカスの遠隔操作が可能です。設置後の設定変更を容易にします。

アナログ映像出力（CVBS）を同時装備

デジタル出力（EX-SDI）とは別に、施工時の画角調整に便利なアナログ映像出力端子を装備。既存のアナログモニターや調整用小型モニターをそのまま利用できます。

    選定時に評価したい強み
    長距離対応： 5C-FB使用で最大500m伝送。リピーターなしで広範囲をカバー。
施工性： 電動ズーム・オートフォーカスにより調整時間が大幅短縮。
夜間監視： 赤外線45m＋白とび低減機能により、夜間の人物識別能力が高い。
信頼性： 日本のセキュリティ市場で実績豊富なタケックスブランドの堅牢設計。



施工・設置ガイド

本機はデジタル高周波信号を扱うため、配線品質が映像品質に直結します。以下の点に注意して施工してください。

確認項目	この製品での考え方
推奨ケーブル	75Ωの同軸ケーブル（5C-FB推奨）を使用してください。3C-2Vや5C-2Vでは距離が大幅に短くなる場合があります。
ドームカバー向き	ドームカバーの切欠きとOSDスイッチの位置を合わせてください。逆向きに付けると赤外線が反射し、夜間の映像が白くなります。
インピーダンス	BNCコネクタ、中継コネクタはすべて75Ω品を厳守してください。50Ω品の使用は信号減衰の原因となります。
電源配線	DC12V（最大780mA）を供給してください。配線距離が長い場合は電圧降下を考慮し、供給元の電圧を調整するか太い線（1.2mm等）を使用してください。

電源ケーブル最大配線距離目安（参考値）

電線太さ	供給元 12V 時	供給元 13V 時	供給元 14V 時	供給元 15V 時
0.65mm	20m	30m	50m	60m
0.90mm	40m	70m	90m	120m
1.20mm	70m	120m	170m	210m

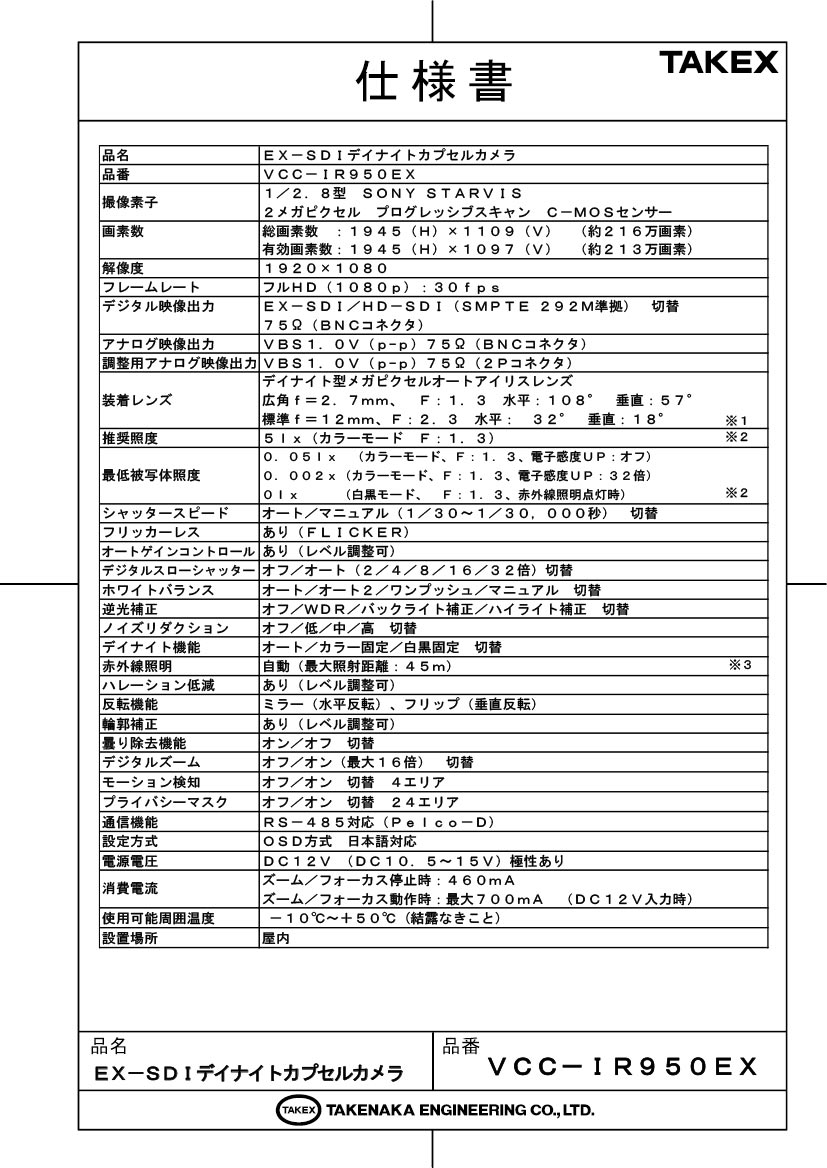

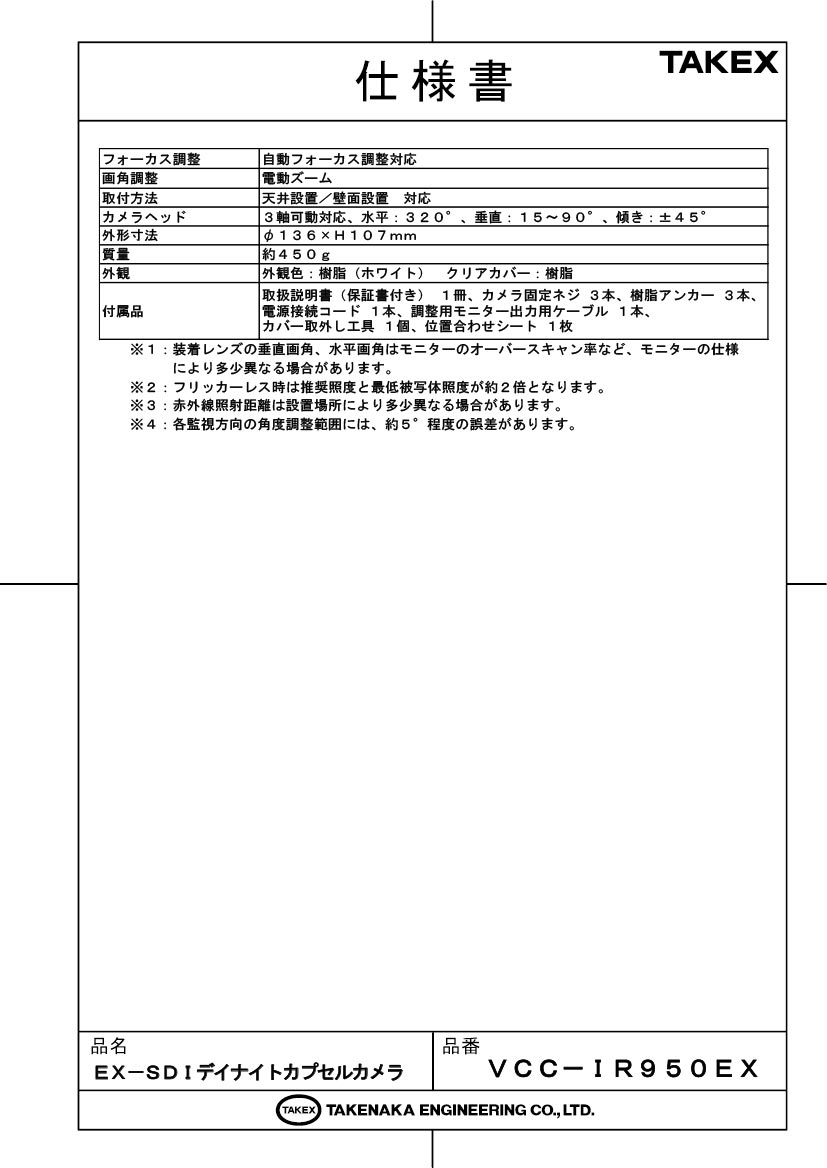

製品仕様

項目	内容
撮像素子	1／2.8型 SONY STARVIS 2 2メガピクセルプログレッシブスキャン C-MOSセンサー
有効画素数	1965 (H) × 1113 (V) （約218万画素）
解像度	1920 × 1080 (フルHD)
フレームレート	30fps
デジタル映像出力	EX-SDI 75Ω (BNCコネクタ)
アナログ映像出力	VBS1.0V (p-p) 75Ω (BNCコネクタ)
調整用アナログ映像出力	VBS1.0V (p-p) 75Ω (2Pコネクタ)
装着レンズ	電動ズームバリフォーカルレンズ f=2.7mm (F1.3) 〜 f=13.5mm (F2.6)
画角	水平：108°〜30°、垂直：56°〜17°
最低被写体照度	0.05 lx (カラー)、0 lx (赤外線点灯時)
電源電圧	DC12V (DC10.5〜15V) 極性なし
消費電流	530mA（待機時） / 最大780mA（動作時）
赤外線照明	最大照射距離：45m (自動点灯)
WDR	あり (オフ/WDR/バックライト補正/ハイライト補正)
反転機能	ミラー（水平）、フリップ（垂直）
プライバシーマスク	24エリア設定可能
モーション検知	4エリア
通信機能	RS-485 (Pelco-D)
使用環境	－10℃〜＋50℃ (結露なきこと)、屋内専用

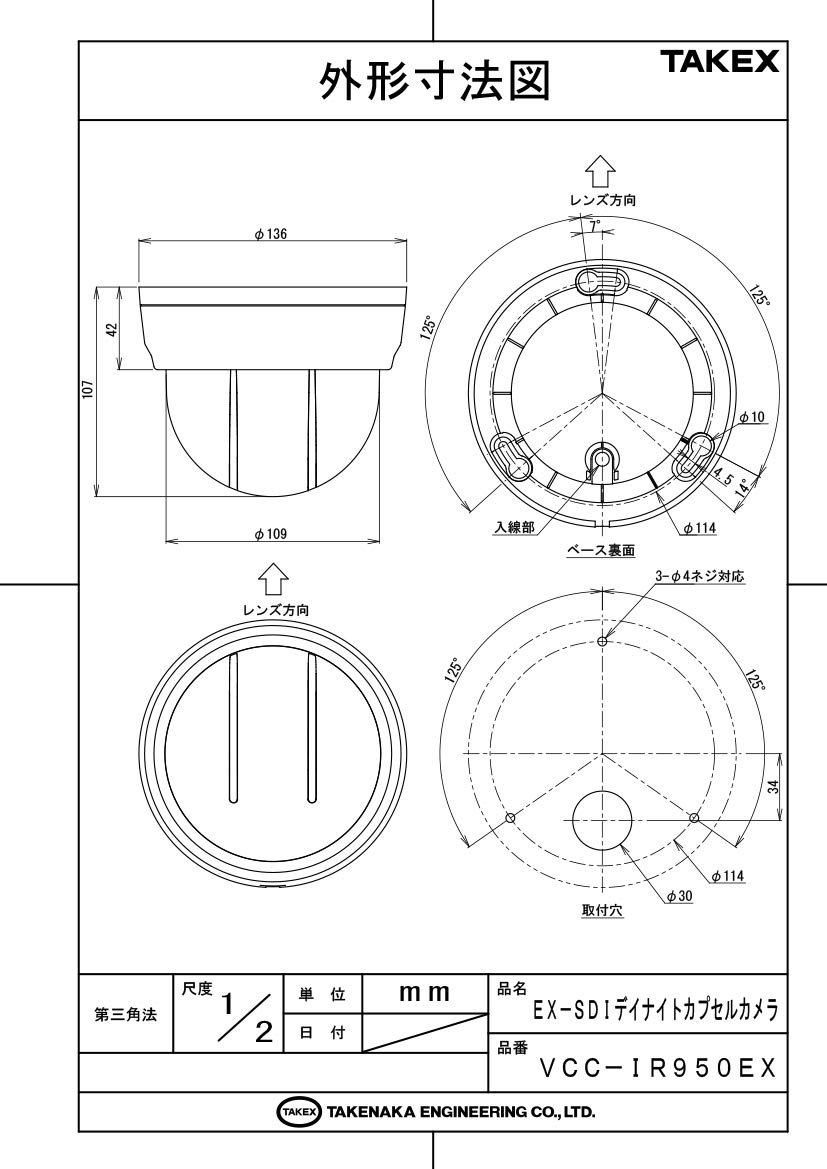

外形寸法・質量	φ136 × H107mm / 約450g
付属品	カメラ固定ネジ、樹脂アンカー、電源接続コード、調整用モニター出力ケーブル、カバー取外し工具、位置合わせシート

FAQ

Q：EX-SDIとは何ですか？HD-SDIとの違いは？ A：EX-SDIは、HD-SDIのデジタル映像を圧縮して伝送する方式です。HD-SDIよりも高周波の減衰を抑えられるため、約3.3倍の最大500mという長距離伝送が可能です。

Q：アナログレコーダーに接続できますか？ A：アナログ映像出力（BNC）を備えているため接続は可能ですが、画質はアナログ相当になります。本来のフルHD画質を記録するにはEX-SDI対応レコーダーが必要です。

Q：屋外でも使用できますか？ A：本製品は屋内専用です。雨や湿気が直接かかる場所には設置できません。

Q：夜間の映像が真っ白になってしまいます。 A：ドームカバーの取り付け方向が間違っている可能性があります。カバーの切欠きとOSDスイッチの位置を合わせてください。また、ANTI-SAT.（ハレーション低減）の設定を上げることも有効です。

Q：映像にフリッカー（チラツキ）が出るのですが。 A：東日本など50Hz地域で蛍光灯照明下の場合、OSDメニューからシャッタースピードを「FLICKER」に設定してください。

Q：最大配線距離は本当に500mですか？ A：5C-FBケーブル使用時の理論上の最大値です。ケーブルの質や中継回数によって短くなるため、余裕を持って設計してください。

Q：ズームやピントを後から調整できますか？ A：はい、電動ズーム・オートフォーカス対応ですので、OSDスイッチまたはRS-485経由で調整が可能です。

Q：電源の極性はありますか？ A：DC12Vの無極性タイプですので、プラス・マイナスの向きを気にせず接続いただけます。

Q：映像が全く映らない場合の確認事項は？ A：レコーダーがEX-SDI対応か、出力端子（黒）に繋がっているか、供給電圧が10.5V以上あるかを確認してください。

Q：プライバシーマスクは何箇所まで設定できますか？ A：最大24エリアまで設定可能です。見せたくない範囲をデジタル的に隠すことができます。
