EX-SDIカメラ電源 4ch TAKEX 竹中エンジニアリング [VH-VP404]

EX-SDIカメラ電源 4ch TAKEX 竹中エンジニアリング [VH-VP404]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) EX-SDIカメラ電源 電源重畳式 4ch対応 RS-485対応

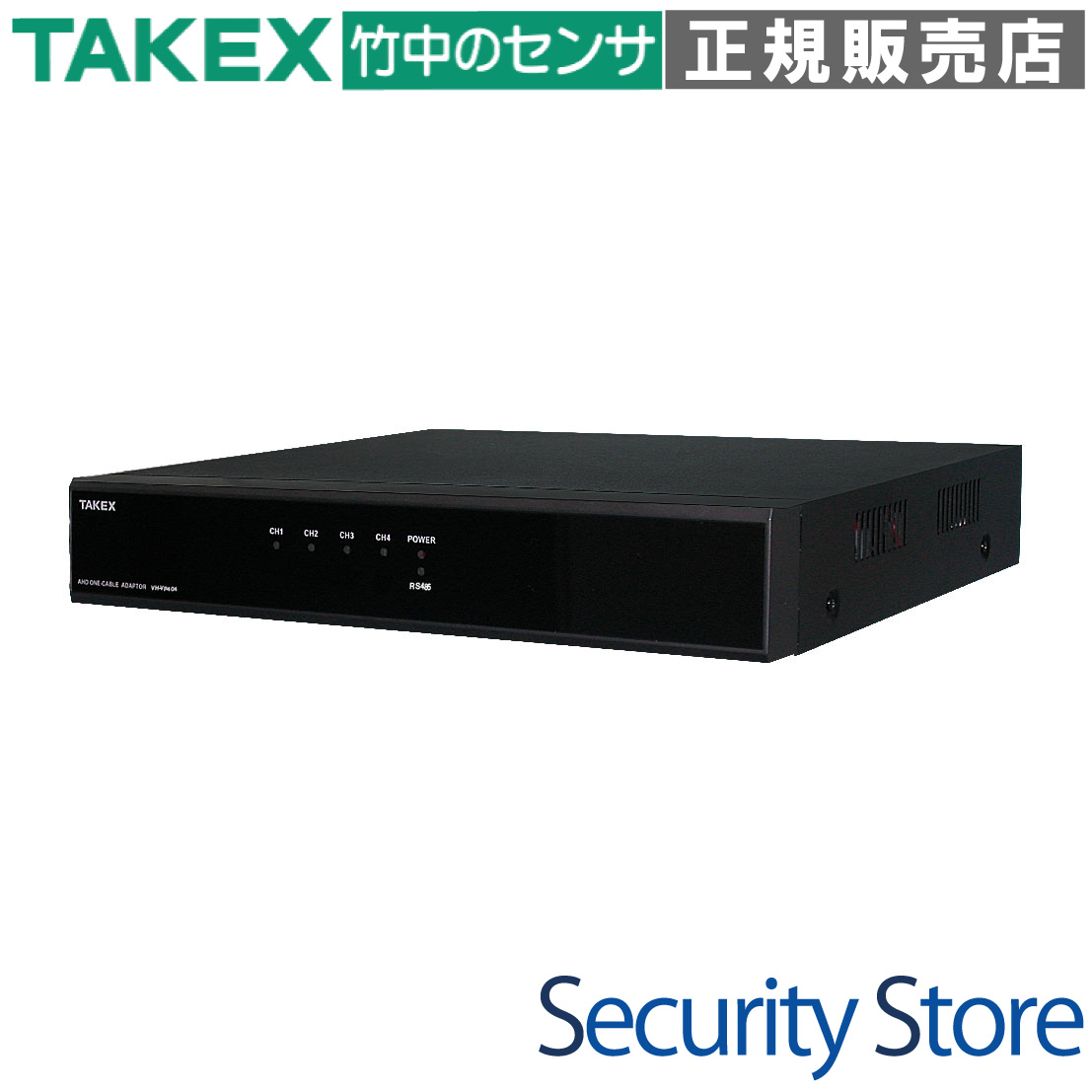

VH-VP404 EX-SDIカメラ電源 4ch

VH-VP404は、EX-SDI規格の監視カメラへ同軸ケーブル1本で映像伝送と電力供給を行う「電源重畳式（ワンケーブル）」システムの4ch専用ハブユニットです。カメラ側の電源工事を不要にし、フルHD（1080P）の高精細映像を最大500mの長距離伝送が可能です。RS-485通信の多重化により、レコーダー側からのOSD設定や画角調整もサポートします。

  • 型番： VH-VP404
  • 方式： EX-SDI専用 電源重畳方式
  • 対応チャンネル数： 4チャンネル
  • 最大伝送距離： 最大400m（EX-SDI 1.0）/ 最大500m（EX-SDI 2.1）
  • 出力電力： 各ch 最大12W (DC48V)
  • 主な用途： 法人向け監視カメラシステム、長距離配線が必要な現場
VH-VP404 EX-SDIカメラ電源 4ch

資料ダウンロード

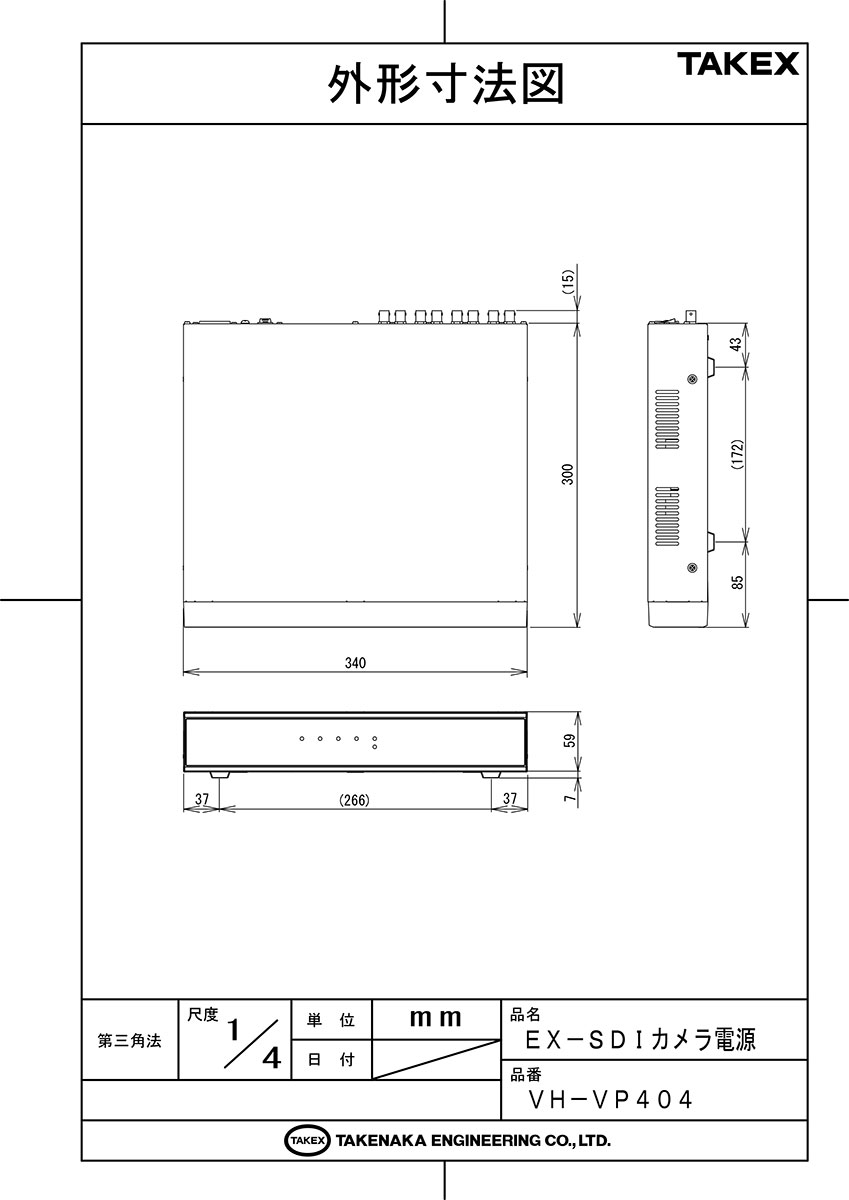

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • カメラ台数4台までの中規模監視システム
  • カメラ付近にAC100V電源の確保が難しい場所
  • 同軸ケーブルの既設配線を流用したHD化
  • 高ノイズ環境下でのデジタル映像伝送
  • レコーダー側からカメラ設定を完結させたい運用

導入前に確認したいポイント

  • 使用ケーブルが「5C-FB」であること（3C/5C-2V不可）
  • BNCコネクタが「75Ω」仕様であること
  • D種接地工事が可能か（サージ保護のため必須）
  • 設置場所に左右15cm以上の放熱空間があるか
  • 接続カメラがTAKEX製EX-SDI重畳対応品か

特長

1. 同軸1本で映像・電源・制御を完結

同軸ケーブルの中心導体を利用して、映像信号の受信とDC48Vの電源供給、さらにRS-485制御信号を多重化して伝送します。カメラ側に個別のACコンセントを用意する必要がないため、施工コストを大幅に削減し、配線周りをシンプルに保つことができます。

2. EX-SDI 1080PフルHDの非圧縮伝送

完全なデジタル伝送方式であるEX-SDI規格を採用。1920×1080のフルHD映像を、劣化や遅延なくレコーダーへ届けます。アナログ重畳方式と比較してノイズに強く、デジタルならではの鮮明な画質を維持します。

3. 最大500mの長距離伝送に対応

EX-SDI 1.0設定時は最大400m、EX-SDI 2.1設定時（カメラ側V2.7以上）は最大500mの長距離伝送をサポートします。広大な敷地や多層階のビルなど、従来の伝送規格ではリピーターが必要だった距離でも、本機1台で安定した伝送が可能です。

4. RS-485多重化によるスマート設定

映像・電源と同じケーブル内にRS-485制御信号（Pelco-D）を重畳します。これにより、レコーダー側からカメラのOSDメニュー操作や画角調整が可能です。高所作業車を使った現地での調整作業を最小限に抑え、メンテナンス性を高めます。

5. EX-SDI 2.1から1.0への自動変換ブリッジ機能

カメラ側で長距離用のEX-SDI 2.1信号を出力している場合でも、本機内部で自動的にEX-SDI 1.0へ変換してレコーダーに出力します。レコーダー側の対応規格を気にすることなく、長距離伝送のメリットを最大限に引き出せます。

6. 高度な自己診断・保護回路を搭載

同軸ケーブルのショート（短絡）や落雷による誘導雷サージを検知すると、即座に電源供給を強制停止する保護機能を備えています。火災や基板焼損などの二次被害を未然に防ぎ、システムの信頼性を担保します。

7. ステータスが一目でわかるLEDインジケーター

フロントパネルに電源（POWER）、RS-485通信状態、各チャンネルのリンク状態（CH1〜4）を表示するLEDを配置。現場での結線確認やトラブル時の切り分けが迅速に行えます。

8. 優れた放熱設計と堅牢なスチール筐体

熱を持ちやすい電源ユニットとしての信頼性を高めるため、放熱性に優れたボンデ鋼板筐体を採用。ファンレス設計ながら効率的な自然空冷を実現し、長期にわたる安定稼働をサポートします。

選定時に評価したい強み

  • 施工性の向上： 電源工事不要で、一本のケーブルを引くだけで4台のカメラが稼働。
  • 長距離の優位性： 5C-FB使用で500mまでカバーできる高い伝送ポテンシャル。
  • 保守の容易さ： RS-485対応により、設置後のカメラ設定変更を室内から実施可能。
  • 高い安全性： ショート検知シャットダウン機能により、現場の事故を防止。

LED表示灯の挙動

表示灯名称 色 点灯時の状態 消灯時の意味
POWER 赤 正常に通電中 AC電源未供給、または背面スイッチOFF
CH1〜CH4 緑 カメラと正常リンク・映像受信中 未接続、断線、ショート、または規格不適合
RS-485 緑 RS-485通信が可能 通信機能がアクティブでない状態

施工・設置ガイド

本機は精密な電子機器であり、長寿命化のために以下の条件を遵守してください。

  • 放熱空間の確保： 本機の左右側面には15cm以上、上下（ラックマウント時）には5cm以上の隙間を空けてください。
  • 推奨ケーブル： 必ず「5C-FB」を使用してください。3C-2Vや5C-2Vではデジタル信号の減衰により、映像が出ない原因となります。
  • インピーダンス整合： BNCコネクタ、ジョイント接栓はすべて「75Ω」品を使用してください。
  • 接地： 背面のアース端子を用い、必ずD種接地工事を行ってください。サージ対策として不可欠です。
  • 活線挿抜禁止： カメラの抜き差しは必ず本機の電源をOFFにしてから行ってください。

製品仕様

項目 内容
品名 EX-SDIカメラ電源
品番 VH-VP404
映像入力 専用電源重畳式（デジタル伝送方式）：75Ω（BNCコネクタ） × 4
映像出力 EX-SDI 1.0 ：75Ω（BNCコネクタ） × 4
動作表示灯 CH1〜4（緑色）：映像信号受信時…点灯
RS-485（緑色）：通信可能時…点灯
POWER（赤色）：通電時…点灯
対応解像度 1080P（1920×1080）
最大伝送距離（カメラ－本機） EX-SDI 1.0時：最大400m（5C-FB）
EX-SDI 2.1時：最大500m（5C-FB）※カメラ側設定要
最大伝送距離（本機－DVR） 最大400m（5C-FB）
通信機能 RS-485重畳伝送対応（Pelco-Dプロトコル）
同軸重畳出力電力 各CH：最大12W
電源入力 AC100V　50／60Hz
消費電力 55W
使用温度範囲 －10℃〜＋50℃（結露なきこと）
外形寸法 W340×H59×D300mm（突起部、ゴム足含まず）
質量 約2,160g
設置場所 屋内専用
外観 ボンデ鋼板、黒色
付属品 取扱説明書（保証書付）、ACケーブル

FAQ

Q：アナログのワンケーブルカメラは接続できますか？ A：いいえ、接続できません。本機はデジタル方式のEX-SDI専用です。アナログカメラを接続すると、重畳電圧（DC48V）によりカメラを破損させる恐れがあるため、絶対に行わないでください。
Q：3C-2Vや5C-2Vのケーブルは使用できますか？ A：EX-SDIのような高周波デジタル信号を伝送する場合、2Vケーブルでは減衰が激しく、映像が映らない、あるいは同期が外れる原因となります。必ず5C-FBケーブルを使用してください。
Q：500m伝送を有効にするにはどうすればよいですか？ A：カメラ側（V2.7以上）のOSDメニューから「OUTPUT」＞「SDI MODE」を「135M+(V2.1)」に設定変更する必要があります。本機側でのスイッチ操作は不要です。
Q：CHのLEDが消灯したままです。原因は何ですか？ A：ケーブルの断線、コネクタの接触不良、または配線距離超過による信号減衰が考えられます。また、保護回路が働いて給電がストップしている可能性もあります。
Q：保護回路が働いて映像が消えた場合、どうやって復旧しますか？ A：一旦、本機の主電源スイッチを「OFF」にしてください。その後、ケーブルのショート箇所などを修正し、再度「ON」にすることでリセット（ラッチ解除）され、正常動作に戻ります。
Q：カメラと本機の間に、他の分配器やサージプロテクターを入れられますか？ A：いいえ。カメラ〜本機間は電力と特殊信号が流れるため、間に別の機器を挿入することは厳禁です。分配や延長をしたい場合は、必ず本機の「OUT端子」よりも下流側で行ってください。
Q：アース（接地）は必ず必要ですか？ A：はい、D種接地工事を推奨します。落雷などによる外来サージから基板を保護し、安定した映像品質を保つために非常に重要です。
Q：RS-485端子には何を接続しますか？ A：DVR（レコーダー）やコントローラーのRS-485端子と接続します。これにより、Pelco-Dプロトコルを通じて遠隔でカメラの設定が可能になります。
Q：電源ユニットからレコーダーまでの距離は最大何mですか？ A：5C-FB使用時で最大400mまで伝送可能です。
Q：ファンは内蔵されていますか？ A：いいえ、ファンレス設計です。静音性に優れますが、その分周囲に十分な放熱スペース（左右15cm推奨）を確保してください。
