4メガAHD屋外用デイナイトカプセルカメラ [VOC-IR40AH]

4メガAHD屋外用デイナイトカプセルカメラ [VOC-IR40AH]

販売価格: 会員のみ販売

商品詳細

屋外用防犯カメラ 4メガピクセル(QHD) AHD 3.0 赤外線照射35m IP66防水

VOC-IR40AH 4メガAHD屋外用デイナイトカプセルカメラ

本製品は、5メガピクセルSONY STARVIS 2センサーを搭載し、フルHDを超える4メガ（QHD）高解像度を実現した、プロ仕様の屋外用AHDカプセルカメラです。赤外線照明による暗視性能と、電動ズーム・フォーカス機能を備え、昼夜を問わず確実なモニタリングを可能にします。

  • 型番： VOC-IR40AH
  • 解像度： 2560×1440 (4MP) / 2592×1944 (5MP)
  • 伝送方式： AHD 3.0 (同軸ケーブル伝送)
  • レンズ： 2.7mm〜13.5mm 電動5倍バリフォーカルレンズ
  • 保護等級： IP66準拠 (防水・防塵)
  • 主な機能： 赤外線照明(35m)、WDR、UTC制御、アンチサチュレーションIR

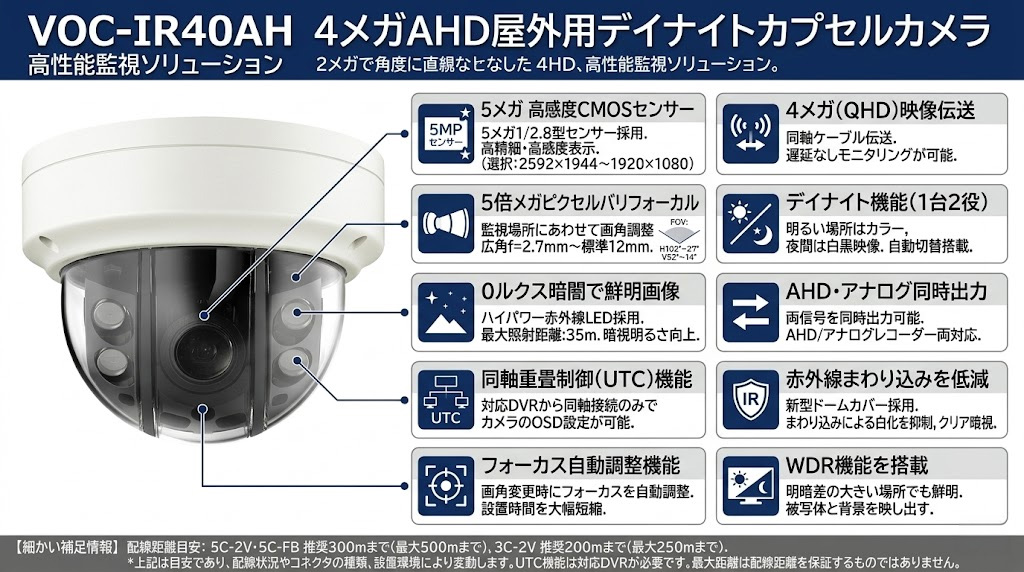

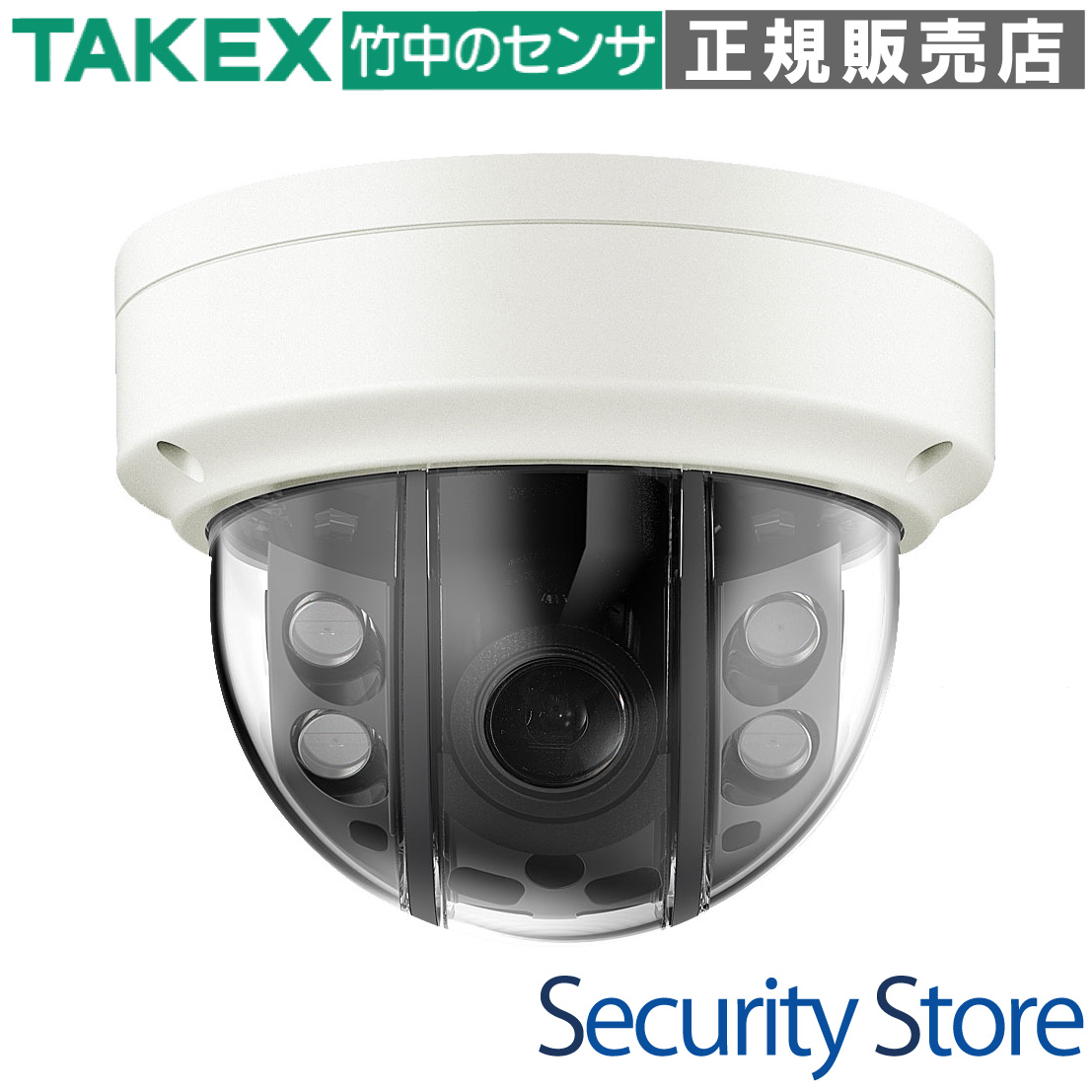

VOC-IR40AH 4メガAHD屋外用デイナイトカプセルカメラ 製品画像

資料ダウンロード

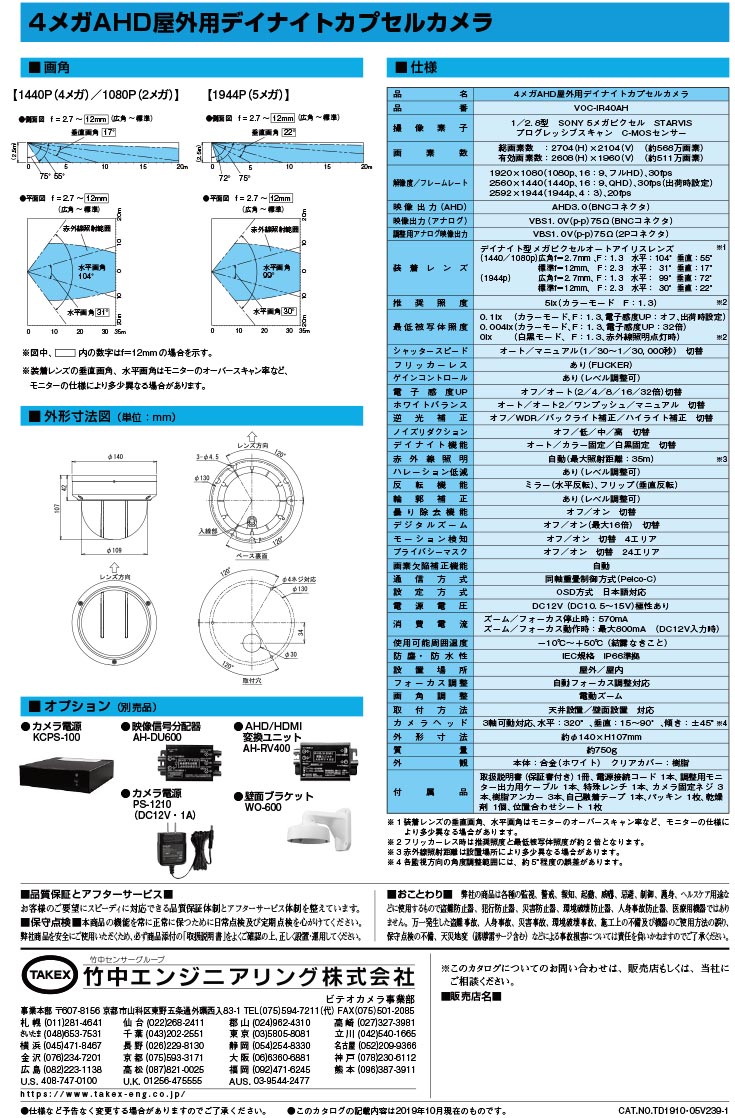

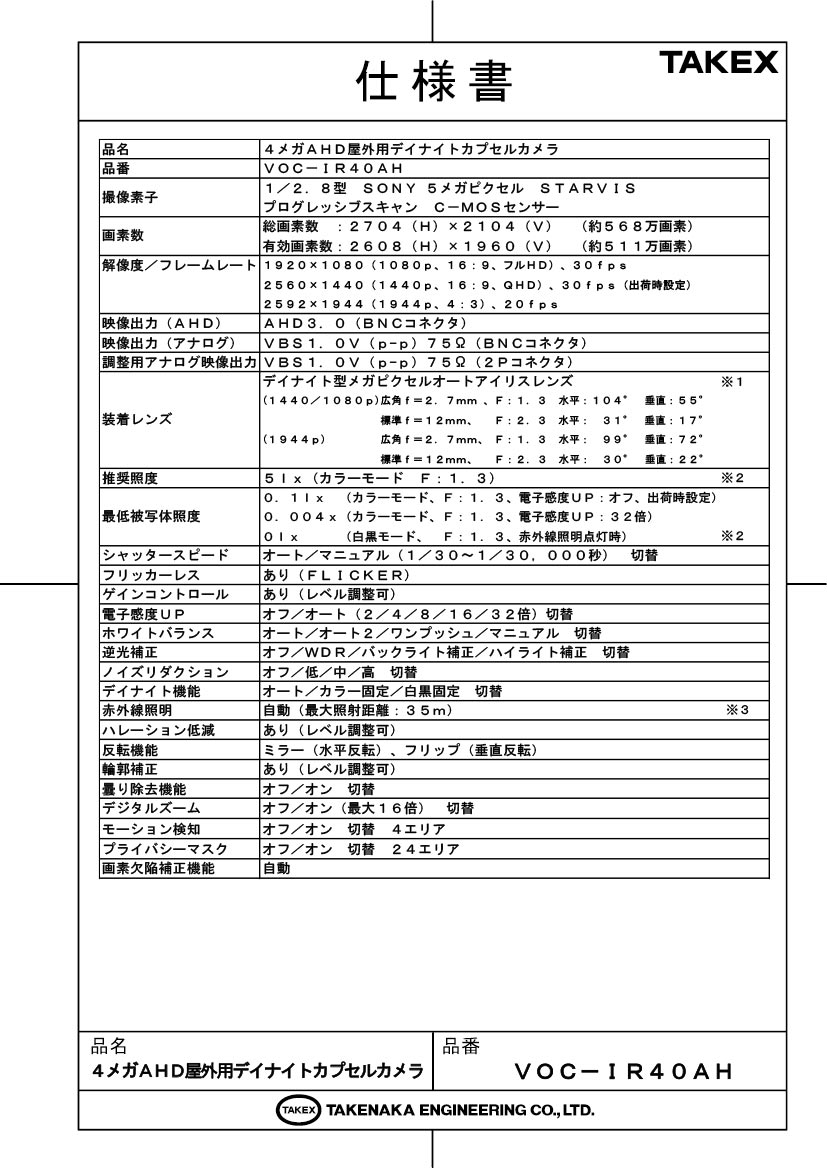

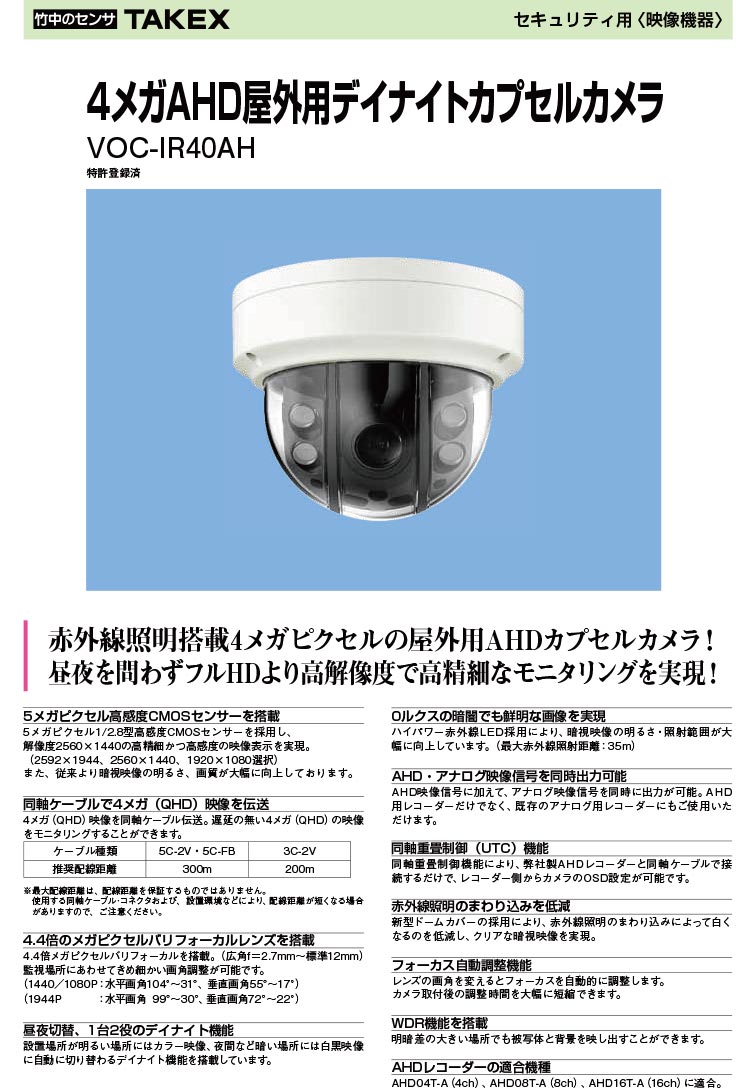

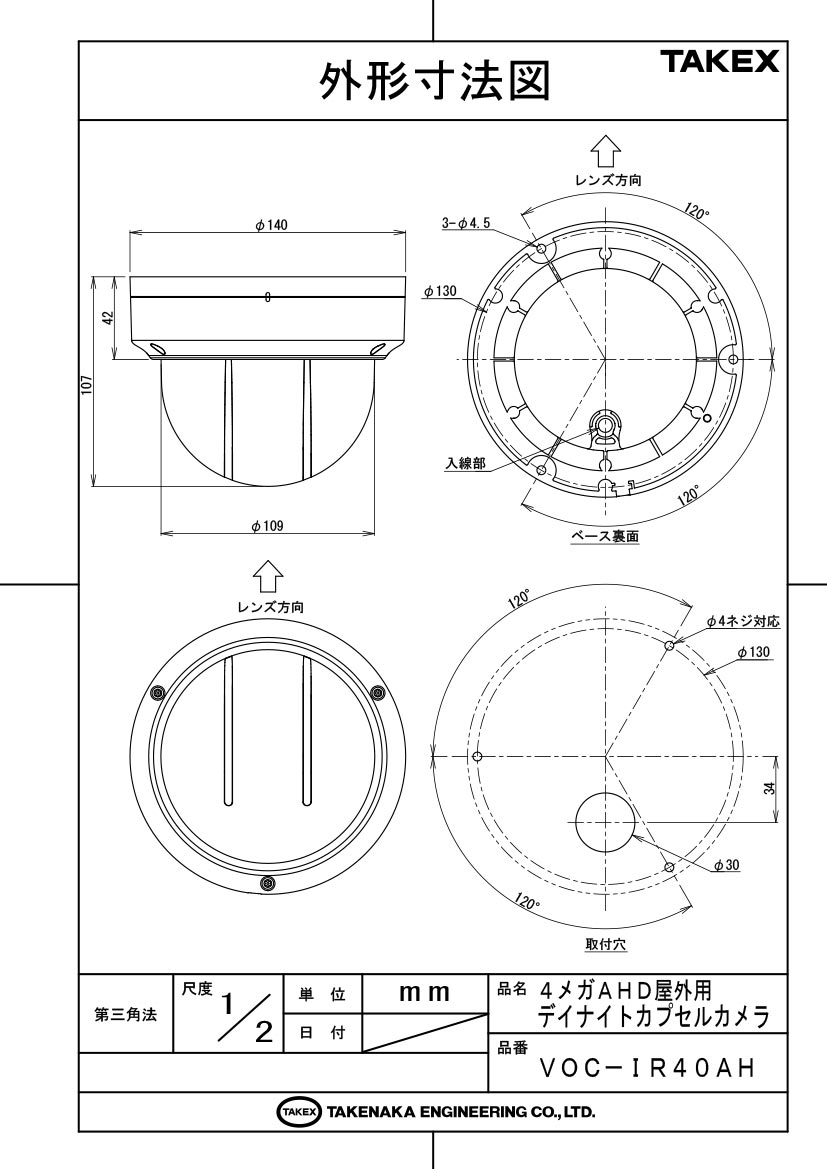

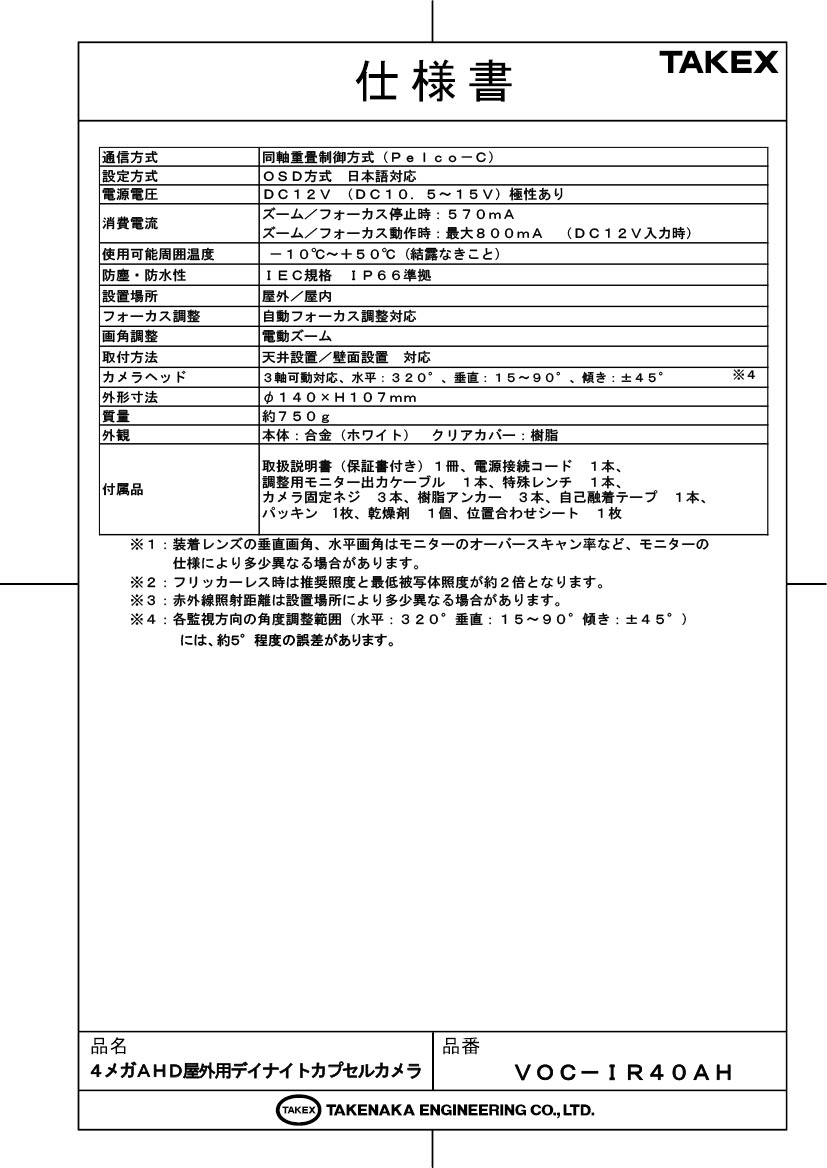

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • ビル・マンションのエントランス監視
  • 駐車場や屋外資材置き場の広域監視
  • 店舗、オフィスビルの死角対策
  • 高解像度が求められるB2Bセキュリティ現場

導入前に確認したいポイント

  • 接続先のレコーダーが4メガAHDに対応しているか
  • 電源重畳(ワンケーブル)ユニットの誤接続はないか
  • 配線距離が同軸ケーブルの推奨範囲内か
  • ドームカバーの遮光壁向きを考慮した施工計画

特長

5メガピクセル SONY STARVIS 2 高感度センサー搭載

1/2.8型 SONY製 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサーを採用。低照度下での集光効率が飛躍的に向上しており、ノイズを極限まで抑えた鮮明な高解像度映像（最大2592×1944）を生成します。

4メガピクセル(QHD)の高精細な同軸伝送

4メガ映像を同軸ケーブルで遅延なく伝送可能です。5C-FBケーブル使用時で最大500m（推奨300m）の長距離配線に対応し、既存の同軸インフラを活かしたまま高精細システムへのアップグレードを実現します。

アスペクト比切替による垂直画角の拡張

4メガ（16:9）出力に加え、5メガ（4:3）出力への切替に対応。5メガ設定時には垂直方向の画角が最大70度まで拡張され、足元の死角になりやすいエリアまで1台で広範囲にカバーすることが可能です。

電動5倍メガピクセルバリフォーカルレンズ

f=2.7mm〜13.5mmの広角から標準域までをカバーする電動レンズを搭載。監視場所に合わせて画角を自在に調整でき、設置後の微調整もUTC（同軸重畳制御）経由で容易に行えます。

アンチサチュレーション機能付き赤外線LED

最大照射距離35mのハイパワー赤外線LEDを搭載。被写体が近づいた際の白とび（ハレーション）を動的に抑制するアンチサチュレーション機能を備え、至近距離から遠景まで均一な暗視映像を維持します。

AHDとアナログ映像の同時出力に対応

AHD映像信号に加え、既存システム互換のアナログ映像信号（VBS）を同時に出力。最新の録画機で運用しながら、現場での画角確認には汎用のアナログモニターを直結できる高い施工性を誇ります。

同軸重畳制御（UTC）による遠隔設定

同軸ケーブルを経由してレコーダー側からカメラのOSDメニュー設定が可能です。高所に設置した後でも、ズーム調整や画質補正などのメンテナンスを手元で完結させることができます。

IP66準拠の堅牢な耐環境ハウジング

IEC規格 IP66に準拠した防滴・防塵構造。アルミダイカスト製の本体ベースとポリカーボネート製ドームカバーの組み合わせにより、屋外の過酷な環境や物理的な衝撃に対しても高い信頼性を発揮します。

WDR（ワイドダイナミックレンジ）機能

明暗差の激しい場所でも被写体と背景を同時に映し出すWDR機能を搭載。逆光になりやすいエントランスや、窓際から外を監視する環境でも安定した映像を提供します。

フォーカス自動調整機能による工期短縮

レンズの画角変更に連動してフォーカスを自動調整。カメラ取付後のピント合わせの手間を大幅に短縮でき、施工現場での作業効率を最大限に高めます。

選定時に評価したい強み

  • 次世代センサー： SONY STARVIS 2による圧倒的な低照度カラー撮影能力
  • 施工の柔軟性： 電動ズーム・フォーカスとUTC制御による現場調整の簡略化
  • 高い互換性： 解像度を2メガに落として既存のDVRへの接続も可能（ブラインド操作対応）
  • 安定した暗視： 特殊ドームカバー設計により、赤外線の内部反射を徹底抑制

施工・設置ガイド

本機を安定して稼働させるための、現場での重要ポイントを整理します。

ドームカバー装着時の注意（ゴースト対策）

ドームカバー内側には赤外線の乱反射を防ぐ「遮光壁」があります。取り付けの際、この遮光壁がない部分をカメラユニットのOSDスイッチ側に合わせることで、夜間映像のフレアやハレーションを防ぎます。

配線距離とケーブル選定（電圧降下対策）

AE線芯線太さ DC12V供給時の限界距離 推奨ケーブル
φ0.65mm 20mまで 近距離配線用
φ0.90mm 40mまで 標準的な配線
φ1.20mm 60mまで 長距離配線用

※夜間の赤外線点灯時は最大電流(850mA)を消費するため、電圧降下による再起動ループに注意してください。

製品仕様

項目 内容
品名・品番4メガAHD屋外用デイナイトカプセルカメラ VOC-IR40AH
撮像素子1／2.8型 SONY 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサー
画素数総画素数：2608(H)×1984(V)（約517万画素）／有効画素数：2608(H)×1964(V)（約512万画素）
解像度／FPS1440p(QHD) 30fps／1944p 20fps／1080p 30fps
映像出力AHD 3.0 (BNC) ×1、アナログVBS 1.0Vp-p (BNC) ×1、調整用アナログ (2P) ×1
レンズf=2.7mm〜13.5mm 電動5倍バリフォーカル、オートアイリス
水平画角102°〜27°(1440p) ／ 97°〜26°(1944p)
推奨／最低照度推奨 5lx ／ カラー 0.05lx (感度UPオフ) ／ 白黒 0lx (赤外線点灯時)
赤外線照明自動点灯（最大照射距離：35m）
各種機能WDR、フリッカーレス、デジタル感度UP(最大32倍)、3DNR、ミラー、フリップ
電源／消費電流DC12V (DC10.5〜15V) ／ 通常 600mA、最大 850mA (電動駆動時)
防水性／温度範囲IP66準拠 ／ －10℃〜＋50℃ (結露なきこと)
外形寸法／質量φ140 × H107mm ／ 約750g

FAQ

Q：4メガ対応ではない古いレコーダーに接続できますか？ A：はい、可能です。本機には出力解像度のブラインド切替機能があり、電源投入時にOSDスイッチを操作することで2メガ(1080p)出力にダウングレードして接続することができます。
Q：夜間になると映像が真っ白になって何も見えません。 A：ドームカバーの組み付けを確認してください。内部の「遮光壁」の向きが正しくないと、赤外線がカバー内で乱反射しゴーストが発生します。マークを合わせて再装着してください。
Q：同軸ケーブルは何メートルまで配線可能ですか？ A：5C-FBを使用した場合、最大500m（推奨300m以内）です。3C-2Vを使用する場合は最大250m（推奨200m以内）となります。
Q：電源重畳（ワンケーブル）システムで使用できますか？ A：いいえ、使用できません。本機はDC12V独立給電専用です。電源重畳型のユニットに接続すると、電圧の逆流により内部基板が故障する恐れがあります。
Q：ピント合わせは自動で行われますか？ A：はい、オートフォーカス機能を搭載しています。画角をズーム変更すると自動で最適化されますが、カバー装着後の最終確認はUTC経由でワンプッシュAFを実行することを推奨します。
Q：フリッカー（画面のちらつき）を抑えることはできますか？ A：OSDメニューの「露光」設定で「FLICKER」を選択することで回避可能です。ただし、WDR機能とは排他利用となる点にご注意ください。
Q：壁面に取り付けた際、映像が逆さまになります。 A：OSDメニューの「イメージ」設定にある「ミラー」および「フリップ」機能をオンにすることで、映像を180度回転させることができます。
Q：屋外で使用する際、追加のハウジングは必要ですか？ A：いいえ、不要です。本機はIP66準拠の防水・防塵設計ですので、そのまま屋外に設置可能です。ただし、コネクタ接続部は自己融着テープ等で防水処理を行ってください。
Q：UTC制御に対応しているDVRはどれですか？ A：TAKEX製のAHD04T-B、AHD08T-B、AHD404R-BなどのAHDレコーダーに対応しています。Pelco-Cプロトコルを使用して通信を行います。
Q：5メガピクセル出力にするメリットは何ですか？ A：4メガ(16:9)に比べ、5メガ(4:3)設定では垂直方向の撮影範囲が広がります。カメラ直下など、より広い高低差をカバーしたい場合に有効です。
