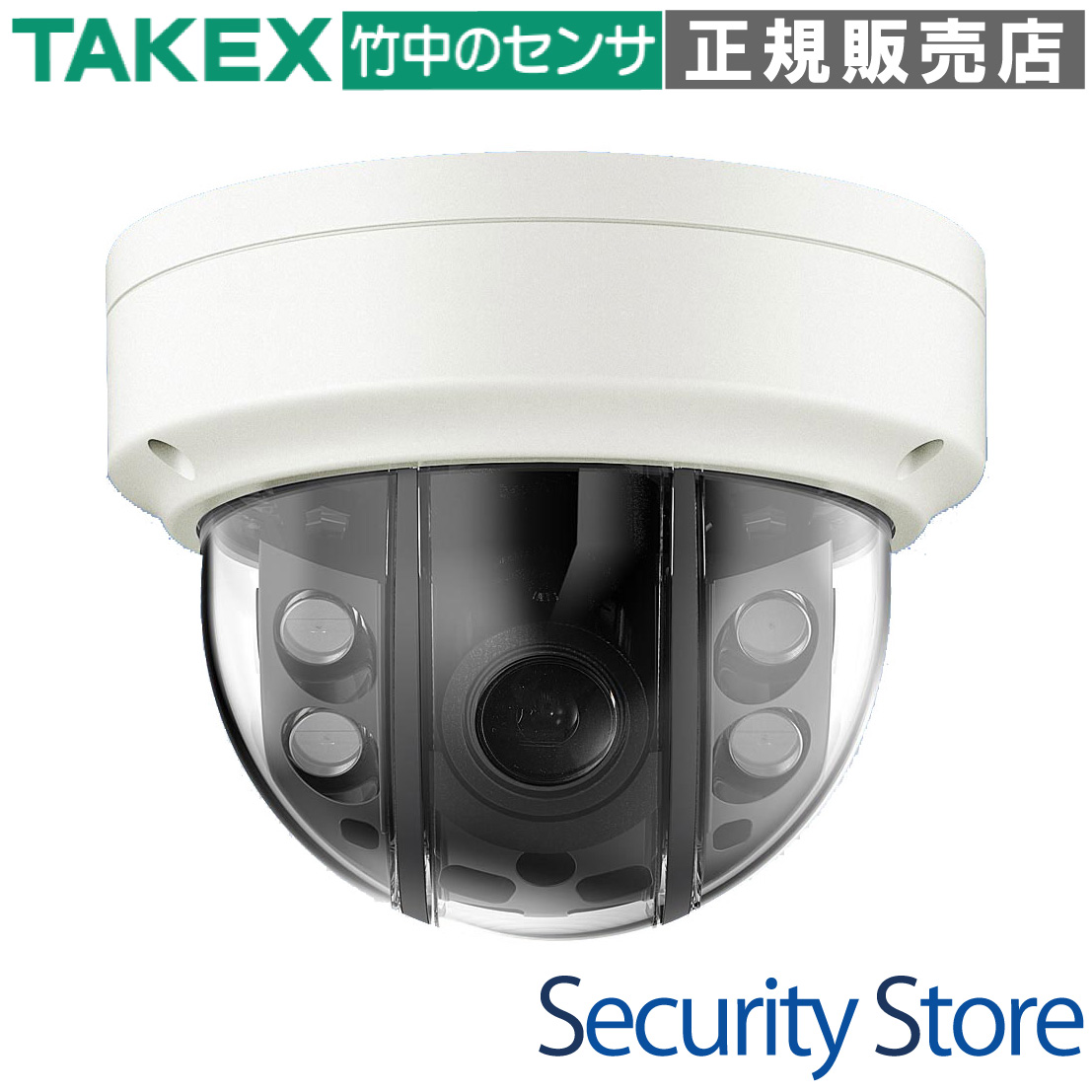

AHD屋外用デイナイトカプセルカメラ [VOC-IR850AH]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

屋外用カメラ AHD 2メガピクセル赤外線35m IP66防水

VOC-IR850AH AHD屋外用デイナイトカプセルカメラ

SONY STARVISセンサーを搭載した高感度2メガピクセル屋外用AHDカメラです。35mの強力な赤外線照射機能とIP66の防塵・防水性能を備え、完全な暗闇や過酷な屋外環境でも、遅延のないフルHD映像による確実なモニタリングを可能にします。

型番： VOC-IR850AH
製品名： AHD屋外用デイナイトカプセルカメラ
解像度： 1920×1080 (フルHD 1080p)
主な用途： 駐車場、店舗外壁、工場、倉庫、オフィスビル周辺の夜間監視
設置環境： 屋外・屋内（IP66準拠、耐環境設計）
電源： DC12V (DC10.5〜15V) 極性なし

資料ダウンロード

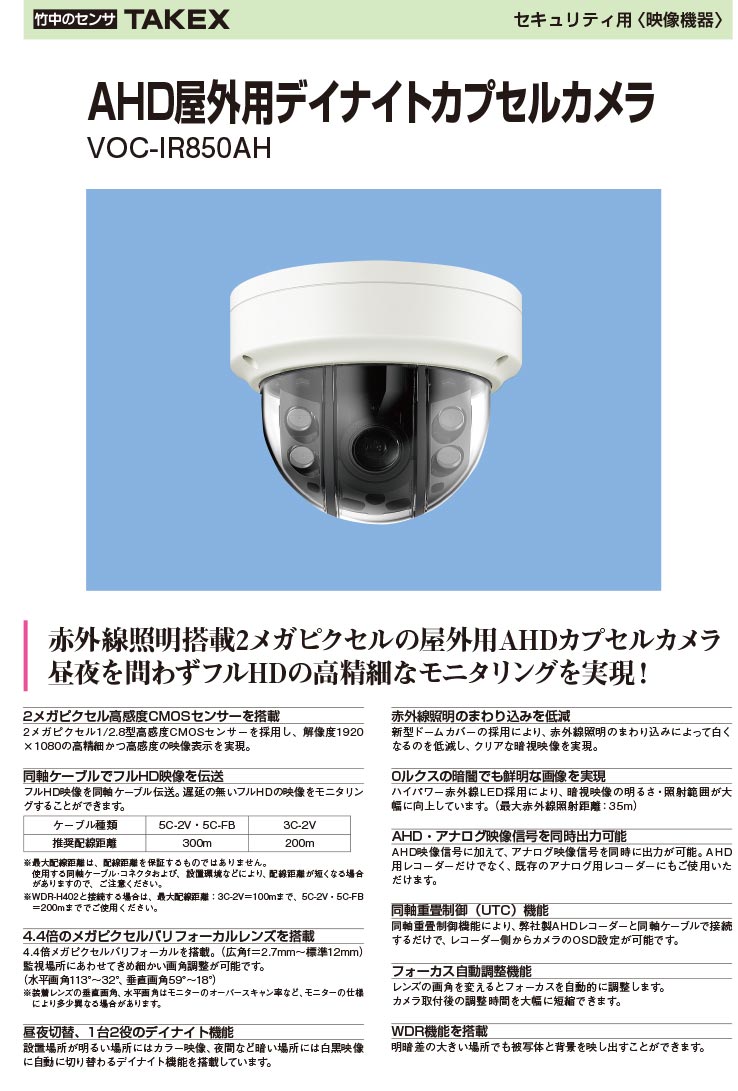

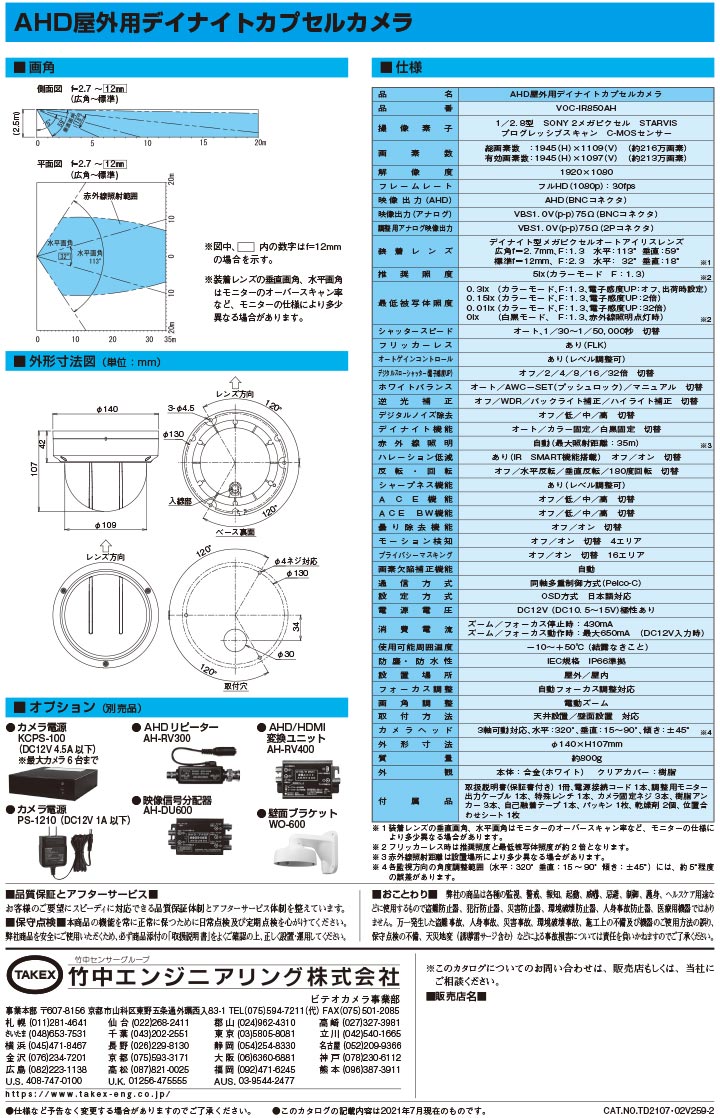

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

夜間の光量が不足する駐車場や駐輪場
既存のアナログ配線を活用した高画質化リニューアル
広角から望遠まで調整が必要な複雑な現場
雨掛かりのある建物の外壁や屋外ゲート

導入前に確認したいポイント

同軸ケーブルの規格（5C-2V推奨）と配線距離
電源容量（赤外線・フォーカス動作時は最大690mA）
UTC制御を使用する場合はレコーダーのプロトコル設定
設置時のドームカバー向き（遮光壁の方向）

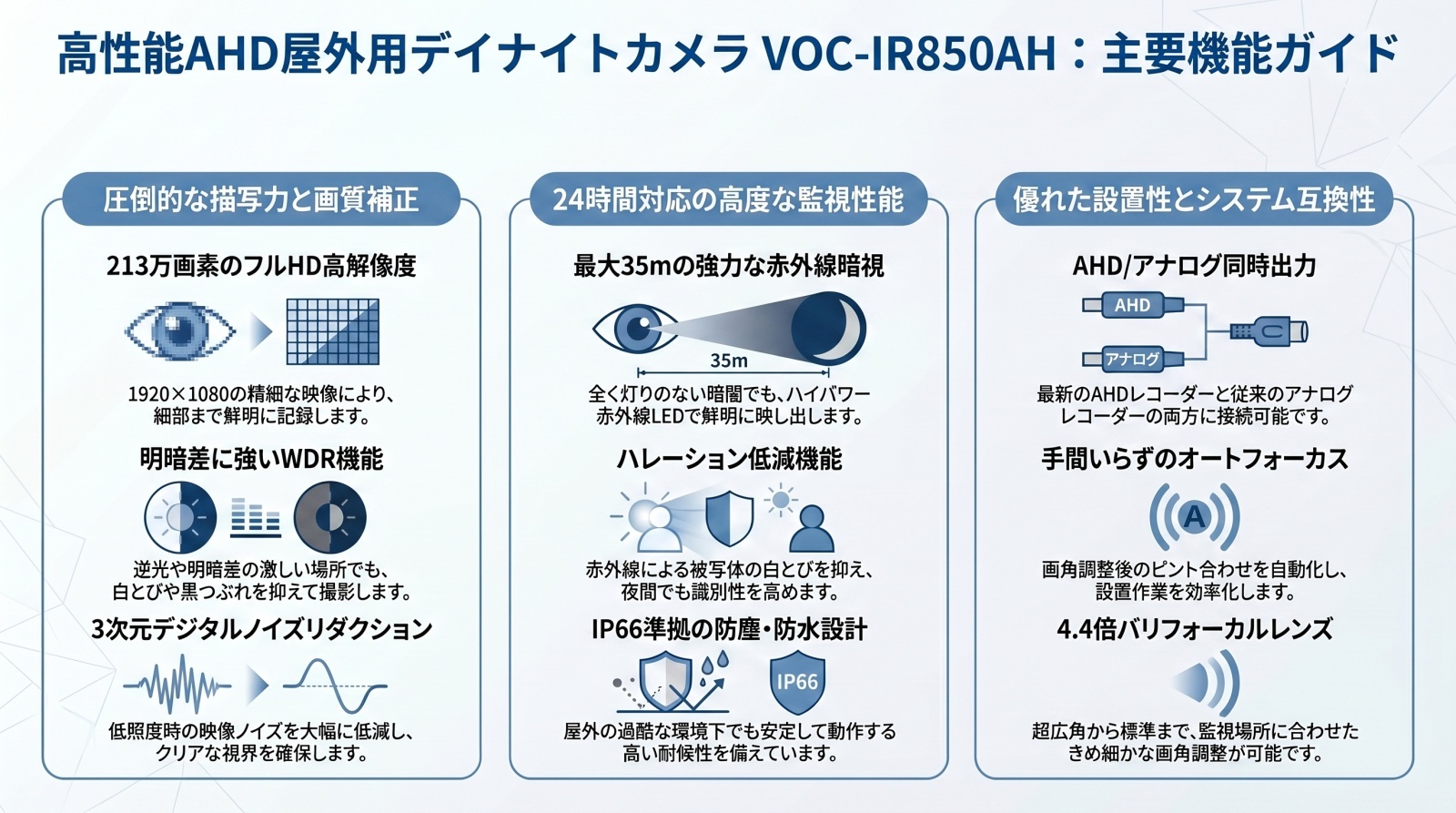

特長

2メガピクセル高感度CMOSセンサー「STARVIS」搭載

1/2.8型 SONY STARVISセンサーを採用。約213万画素（1920×1080）の高精細な映像に加え、低照度下でもノイズの少ない鮮明な描写を可能にします。夜間の識別能力を重視する現場に最適です。

同軸ケーブルによるフルHD映像の低遅延伝送

ネットワークカメラのような圧縮による映像遅延がなく、リアルタイム性が求められる監視に威力を発揮します。既存のアナログカメラ用同軸配線をそのまま利用できるため、施工コストを抑えたアップグレードが可能です。

4.4倍の電動バリフォーカルレンズと自動フォーカス機能

f=2.7mmから12mmまでの広範囲な画角調整（水平113°〜32°）が可能。さらに画角変更後に自動でピントを合わせるフォーカス自動調整機能を備え、高所での煩雑なピント合わせ作業を大幅に短縮します。

最大35mの強力な赤外線照明と0ルクス監視

ハイパワー赤外線LEDを搭載し、完全な暗闇（0ルクス）でも最大35m先までの可視化を実現。SMART IR（赤外線ハレーション低減）機能により、被写体が接近した際の白とびも抑制します。

AHD・アナログ映像信号の同時出力に対応

高画質なAHD信号と、従来のアナログレコーダーや調整用モニターに接続可能なアナログ信号を同時に出力できます。移行期のシステム混在や、現場での画角確認が容易になります。

UTC（同軸重畳制御）による遠隔設定

同軸ケーブルを経由して、レコーダー側からカメラのOSDメニュー設定やズーム・フォーカス操作が可能です。一度カメラを取り付けた後でも、地上から最適な画質調整を行うことができます。

WDR（ワイドダイナミックレンジ）機能

明暗差の激しい入り口付近や逆光環境下でも、黒つぶれや白とびを抑え、被写体と背景の両方をクリアに映し出します。窓際や直射日光の当たる場所でも安定した監視が可能です。

独自の赤外線まわり込み低減設計

新型スプリット構造ドームカバーを採用。ドーム内部での赤外線光の乱反射（まわり込み）を徹底的に排除することで、夜間でも白濁のないクリアな視界を確保します。

    選定時に評価したい強み
    信頼の画質： STARVISセンサーとハイパワー赤外線による圧倒的な暗視性能。
施工性： 自動フォーカスとUTC制御により、設置・調整工数を最小化。
高い互換性： AHD/アナログ同時出力により既存設備との親和性が高い。
耐環境性： IP66準拠に加え、内部乾燥剤の標準装備など湿気対策も万全。



施工・設置ガイド

本カメラは、設置環境や配線条件により最大限の性能を発揮するための重要なポイントがあります。

確認・施工項目	この製品での考え方と推奨事項
配線距離とケーブル選定	5C-FB使用時で最大500m（推奨300m）、3C-2V使用時で最大300m（推奨200m）です。
電源の安定確保	ズーム・フォーカス動作時は690mAを消費するため、電圧降下を見越した太いAE線または余裕のある電源ユニットを選択してください。
ドームカバーの向き	透明カバーの「遮光壁がない部分」が必ずOSDスイッチ側（下向き）になるよう装着してください。逆向きは赤外線反射の原因となります。
防水・結露対策	ケーブル接続部は自己融着テープで処理し、本体内部には必ず付属の乾燥剤を2個、指定の位置へ確実に挿入してください。

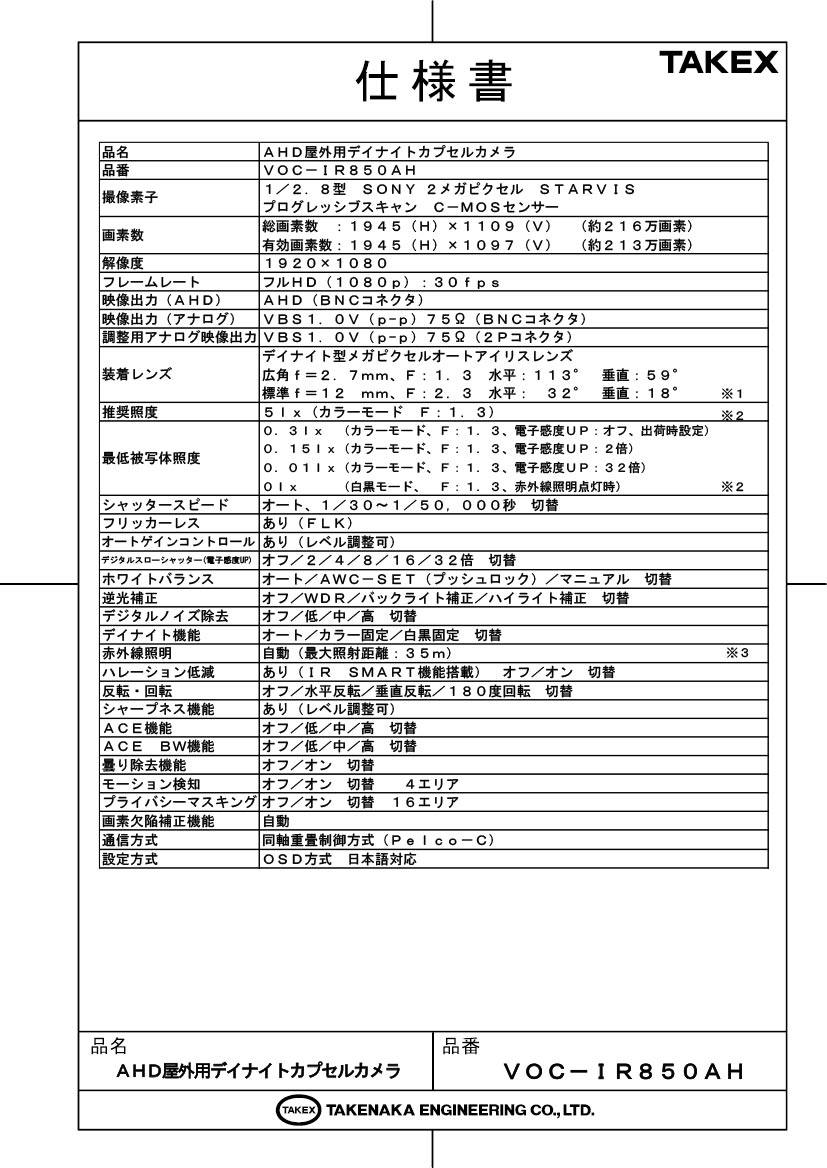

製品仕様

項目	内容
撮像素子	1／2.8型　SONY 2メガピクセル STARVIS プログレッシブスキャン C-MOSセンサー
画素数	総画素数：約216万画素 / 有効画素数：約213万画素
解像度	1920×1080 (1080p)
フレームレート	30fps
映像出力	AHD (BNC) / アナログコンポジット VBS1.0Vp-p (BNC) 同時出力
調整用映像出力	VBS 1.0V (p-p) 75Ω (2Pコネクタ)
装着レンズ	デイナイト型メガピクセルオートアイリスバリフォーカル f=2.7mm〜12mm、F1.3〜2.3 水平：113°〜32° / 垂直：59°〜18°
最低被写体照度	カラーモード：0.3 lx (F1.3) / 0.15 lx (2倍感度UP) / 0.01 lx (32倍感度UP) 白黒モード：0 lx (赤外線照明点灯時)
赤外線照明	高輝度LED 自動点灯 / 最大照射距離：35m
逆光補正	オフ／WDR／バックライト補正／ハイライト補正　切替
デイナイト機能	オート／カラー固定／白黒固定　切替
防塵・防水性	IEC規格 IP66準拠

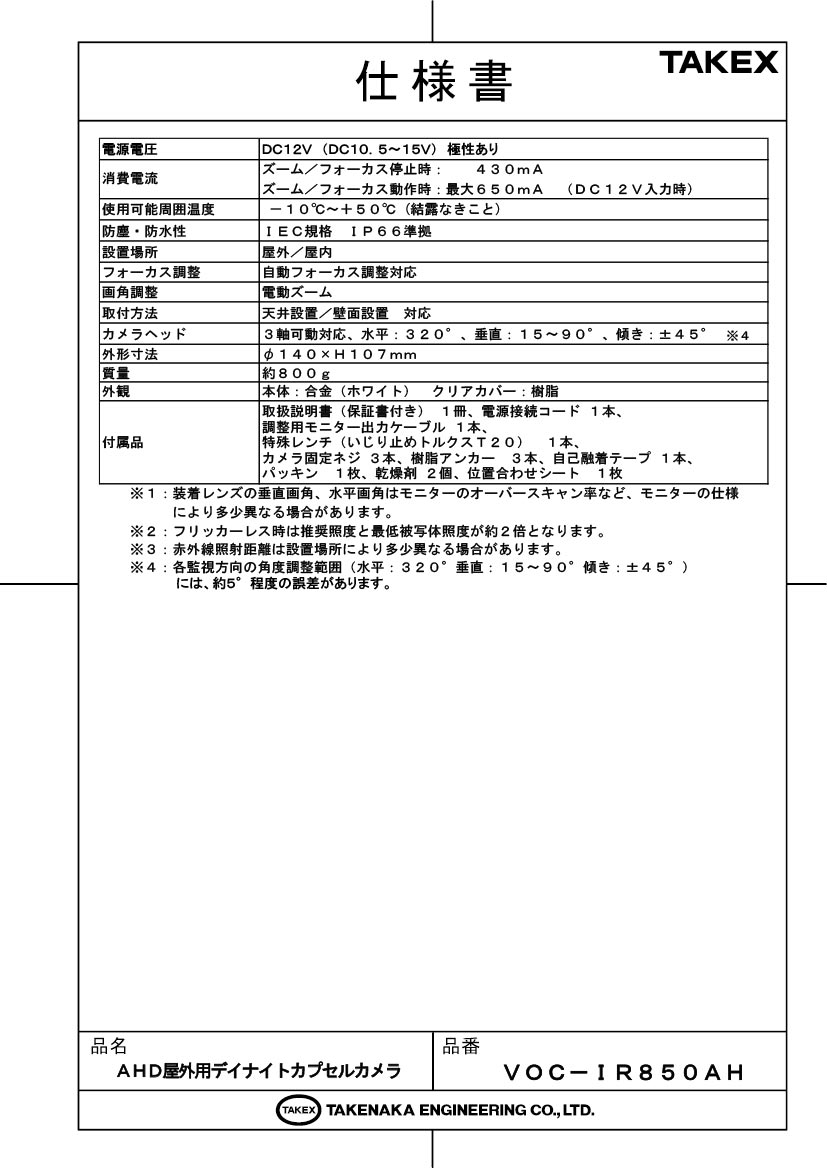

電源電圧 / 消費電流	DC12V (DC10.5〜15V) / 450mA (通常) 〜最大690mA (動作時)
使用環境温度	－10℃〜＋50℃ (結露、氷結なきこと)

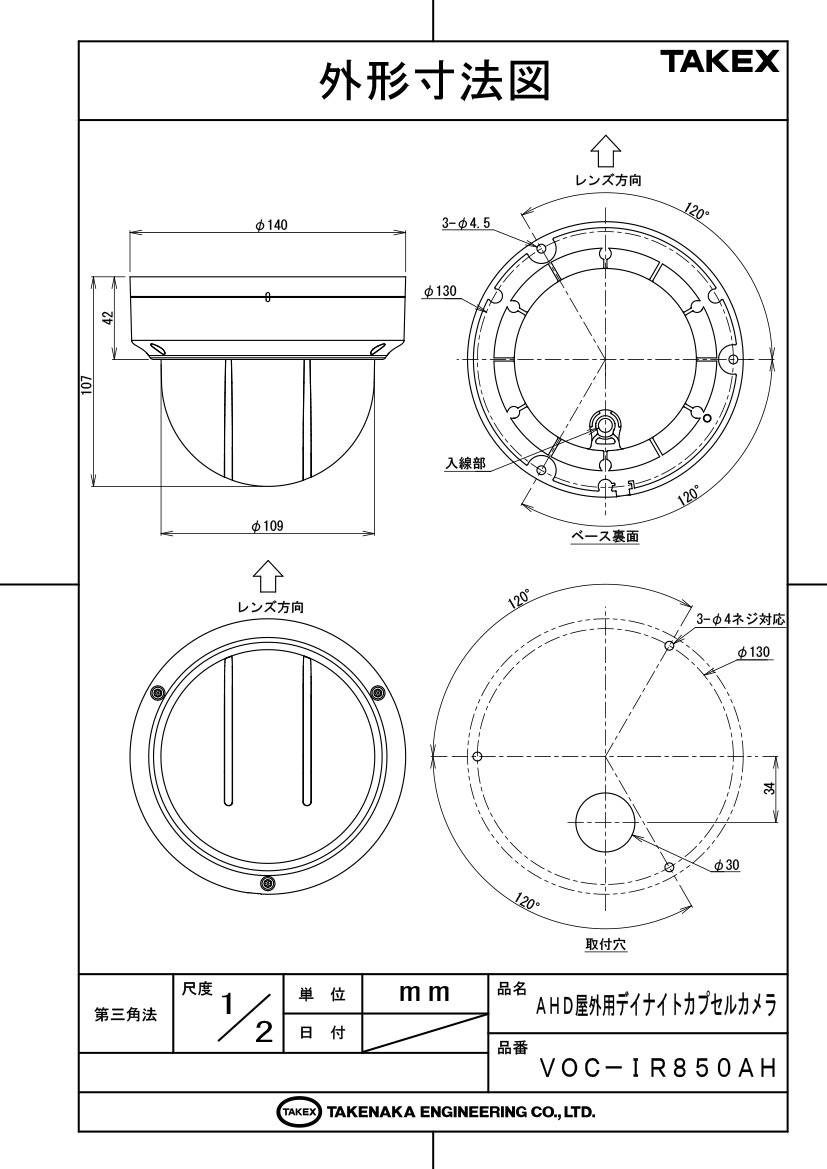

外形寸法 / 質量	φ140 × H107mm / 約800g
付属品	取扱説明書、電源コード、調整用ケーブル、特殊レンチ、ネジ・アンカー、自己融着テープ、パッキン、乾燥剤、位置合わせシート

FAQ

Q：既存のアナログカメラ用レコーダーに接続できますか？ A：はい、可能です。本機はAHD信号とは別にアナログ映像信号（VBS）を同時に出力しているため、黄色いBNC端子を使用することでアナログレコーダーにも接続可能です。

Q：夜間の赤外線は何メートル先まで届きますか？ A：最大照射距離は約35mです。ただし、レンズのズーム（望遠）設定や、設置環境の反射条件によって有効な距離は変動します。

Q：電源アダプターは何を選べば良いですか？ A：定格DC12V、出力電流が700mA以上のものをご使用ください。複数台を接続する場合は、配線距離による電圧降下を考慮し、余裕を持った電源ユニットの選定を推奨します。

Q：自動フォーカス機能はどのように動かしますか？ A：カメラ内部のOSDスイッチ（上下入力）で画角（ズーム）を調整し、スイッチから手を離すと自動的にピント調整が実行されます。レコーダー（UTC対応）側からの遠隔操作も可能です。

Q：夜間、画面が真っ白に光ってしまうのですが？ A：ドームカバーの装着向きが間違っている可能性があります。透明カバー内部の「遮光壁」がない部分がOSDスイッチ側に来るように付け直してください。

Q：WDR（ワイドダイナミックレンジ）が効きません。 A：シャッタースピード設定が「FLICKER」になっていると、WDR機能は動作しません。WDRを使用する場合はシャッターを「オート」に設定してください。

Q：UTC機能とは何ですか？ A：同軸ケーブルを経由して、レコーダー側からカメラの設定メニュー（OSD）を操作できる機能です。高所作業車などを使わずに地上から設定変更が可能です。

Q：雨のあとにカバーの内側が曇ります。 A：付属の乾燥剤を必ず本体内部の指定箇所に挿入しているか確認してください。また、パッキンが正しく装着され、ネジがしっかり締まっているかも重要です。

Q：同軸ケーブルは何メートルまで配線できますか？ A：5C-2Vまたは5C-FBケーブル使用時で、標準的な環境であれば最大500mまでの伝送が可能です。画質を重視する場合は300m以内を推奨します。

Q：デイナイトの切り替えタイミングは調整できますか？ A：OSDメニューの「デイ＆ナイト」設定から、昼から夜、夜から昼へ切り替わる際の照度閾値（THRES）や待機時間を微調整することが可能です。
