ワンケーブル5メガAHD屋外用デイナイトカプセルカメラ [VOC-IR970AH]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX 5メガピクセルワンケーブル(PoC) 屋外用IP66 STARVIS 2

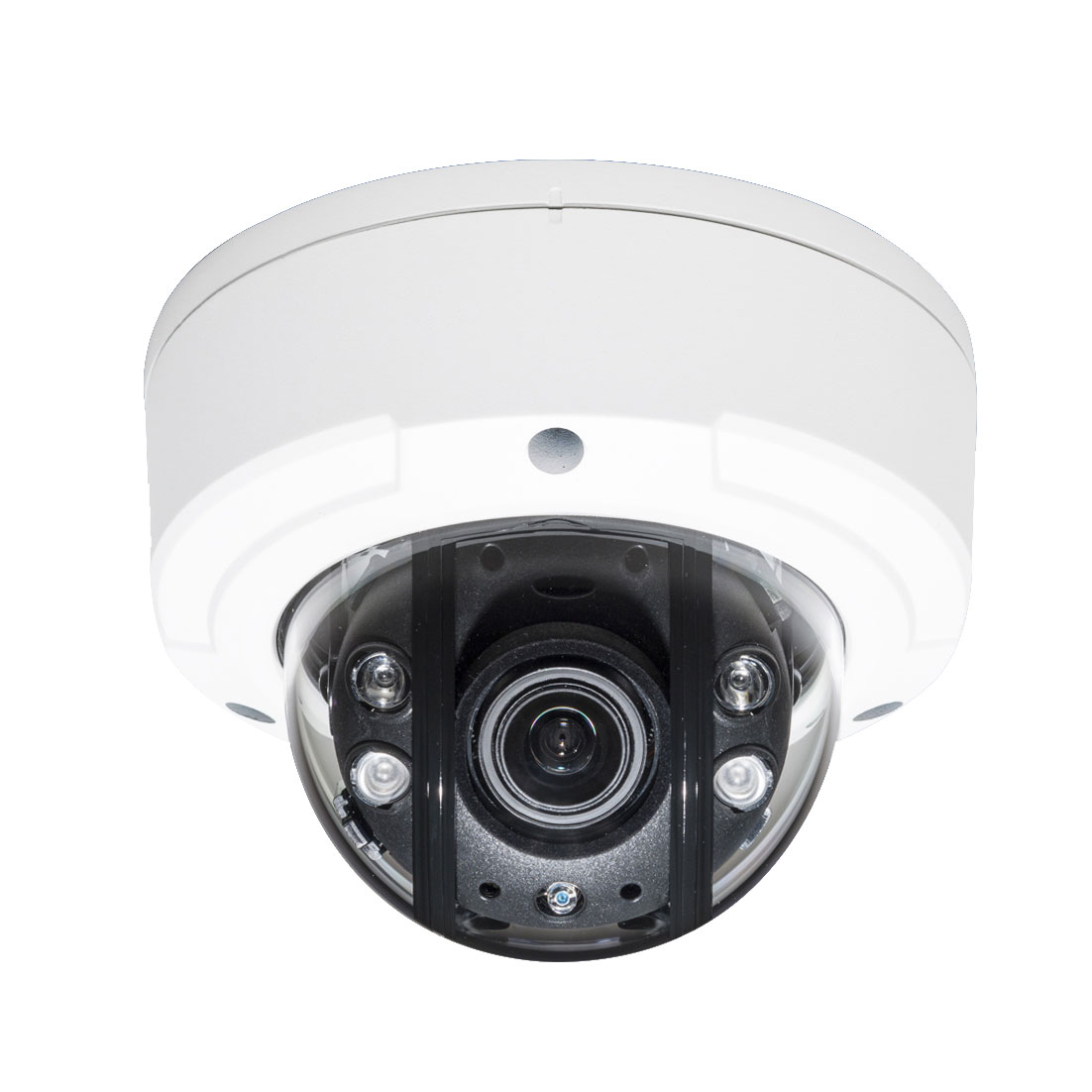

VOC-IR970AH ワンケーブル5メガAHD屋外用デイナイトカプセルカメラ

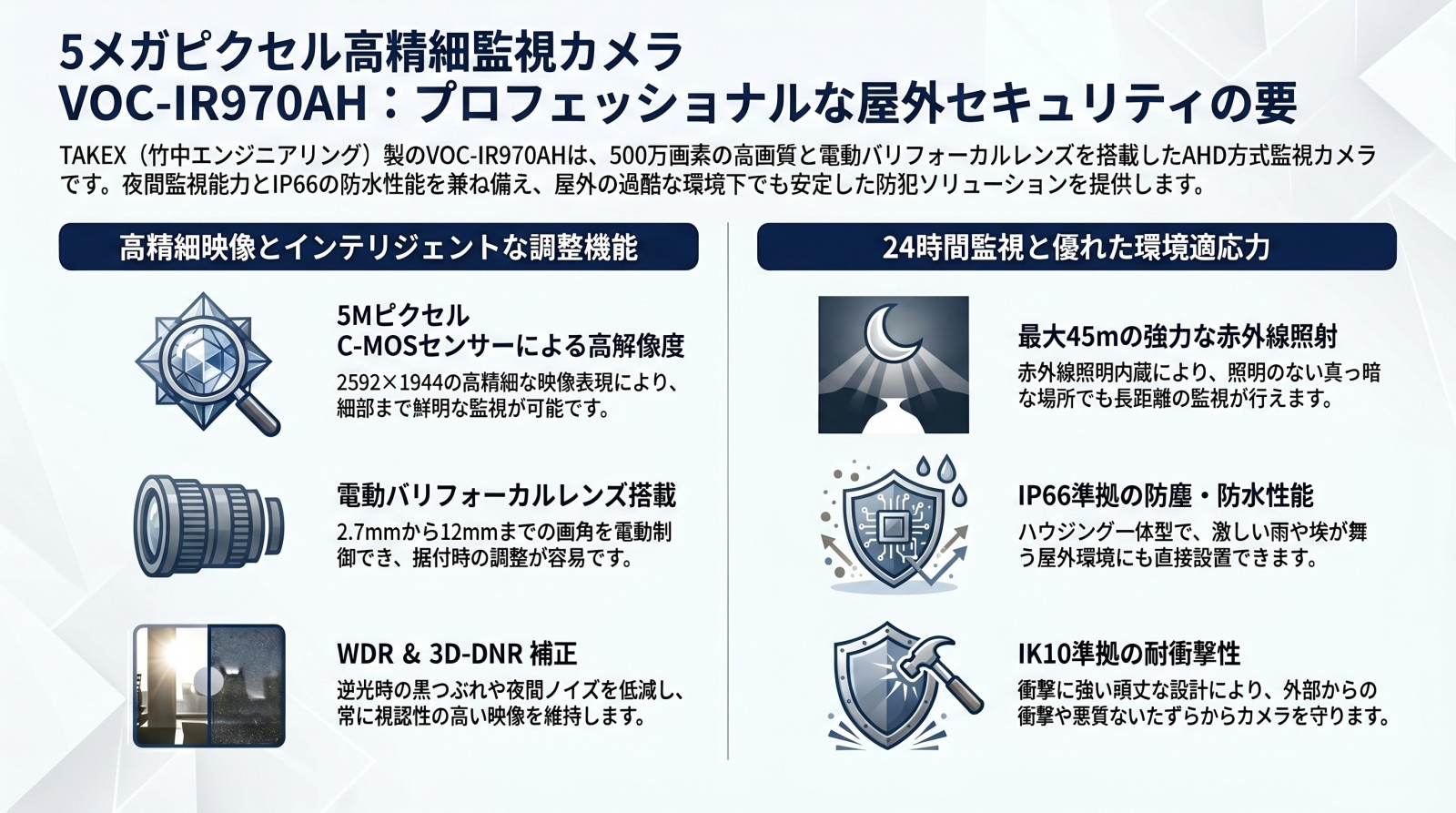

VOC-IR970AHは、500万画素の高精細映像と電源重畳方式（ワンケーブル）の利便性を両立した、屋外対応デイナイトカメラです。最新のSTARVIS 2センサーと電動バリフォーカルレンズを搭載し、施工から運用まで高度なパフォーマンスを提供します。

型番： VOC-IR970AH
方式： AHD 3.0 / 電源重畳（ワンケーブル）対応
画素数： 約512万画素 (2592×1944)
レンズ： f=2.7〜12mm（電動ズーム・オートフォーカス）
環境性能： IP66（防塵防水） / IK10（耐衝撃）

資料ダウンロード

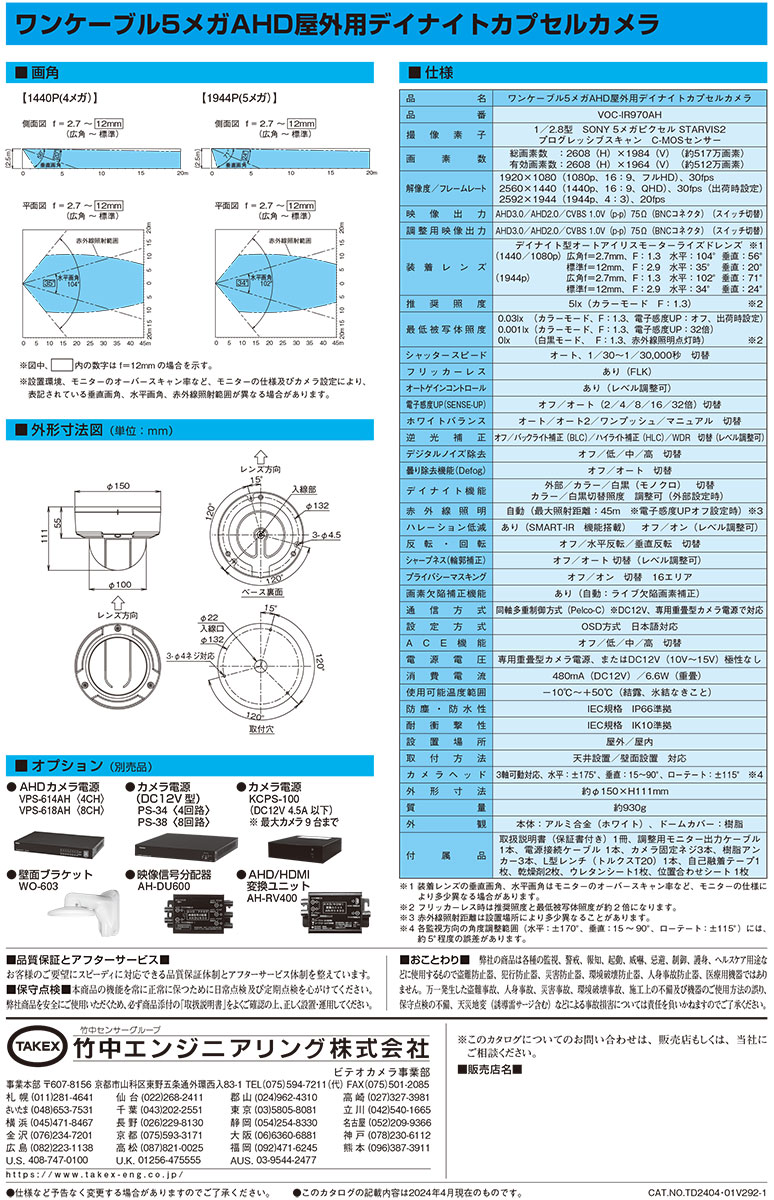

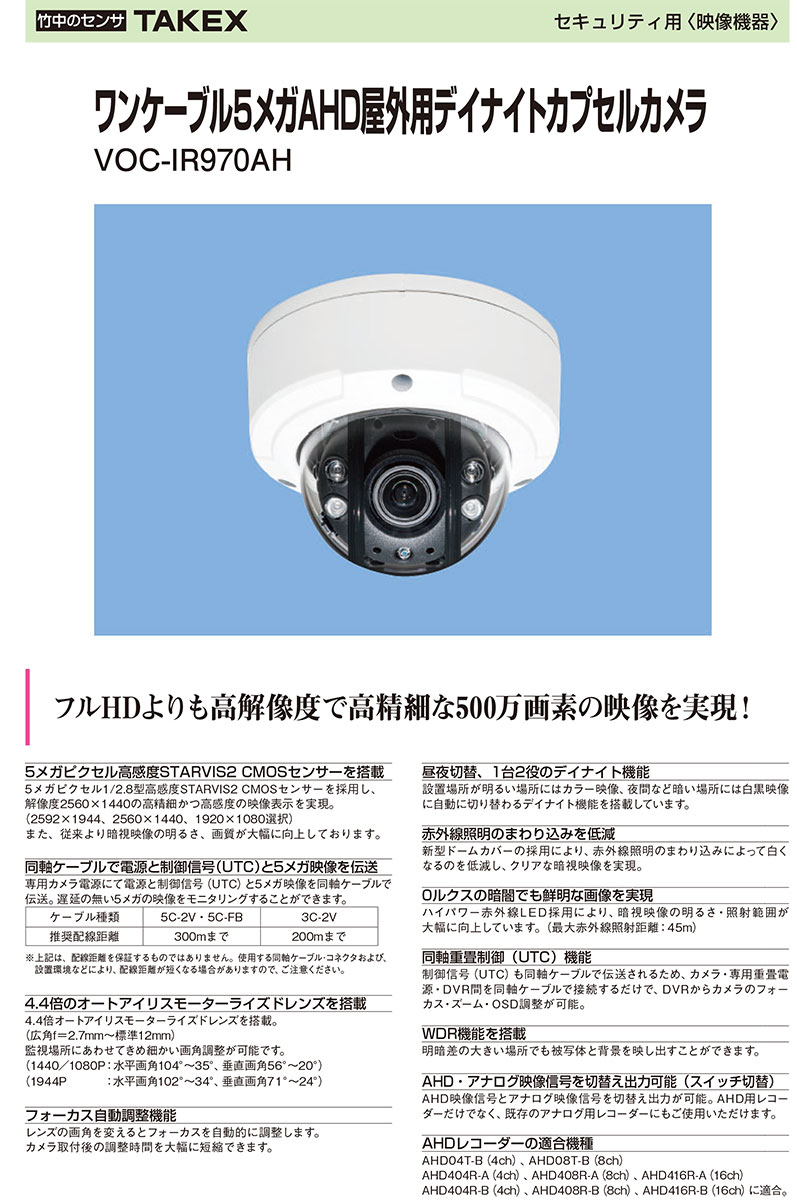

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

駐車場やエントランスの広範囲監視
既存の同軸配線を活かした高画質化改修
夜間暗所での鮮明な証拠撮り
高所設置など頻繁なピント調整が困難な場所

導入前に確認したいポイント

接続レコーダーが5M AHD入力に対応しているか
同軸ケーブルの規格（3C-2V / 5C-2V）と配線距離
電源重畳ユニット（VPSシリーズ等）の有無
5M出力時のフレームレート（20fps）の許容

特長

5メガピクセル高感度STARVIS 2 CMOSセンサー

1/2.8型高感度STARVIS 2 CMOSセンサーを搭載し、最大2592×1944ピクセルの圧倒的な高精細映像を実現。従来のセンサーよりも暗視時の明るさと画質が飛躍的に向上しており、低照度環境でもノイズの少ないクリアな映像を提供します。

同軸ケーブル1本で伝送可能なワンケーブル方式

専用のカメラ電源ユニットを使用することで、電源・映像信号・制御信号（UTC）を同軸ケーブル1本で伝送可能です。配線工事を簡略化できるだけでなく、既存の同軸配線をそのまま流用して最新の高画質システムへアップグレードできます。

4.4倍モーターライズドレンズによる遠隔調整

f=2.7mmから12mmの電動ズームレンズを搭載しています。カメラ本体に触れることなく、レコーダー側やOSD操作で画角（ズーム）の調整が可能なため、施工時の効率が大幅にアップし、運用開始後の画角微調整も容易です。

ワンプッシュで完了するオートフォーカス機能

ズーム変更に合わせてフォーカスを自動調整する機能を備えています。高所作業車や梯子の上での繊細なピント合わせ作業を自動化し、調整時間を劇的に短縮。常に最適なピント状態で監視を継続できます。

最大45mの長距離赤外線照射

ハイパワー赤外線LEDの採用により、0ルクスの完全な暗闇でも最大45m先まで鮮明に映し出します。新型ドームカバーの設計により、赤外線光の内部回り込み（白飛び）を低減し、夜間でも視認性の高い映像が得られます。

明暗差を克服するWDR（ワイドダイナミックレンジ）

130dB以上の広いダイナミックレンジを確保。エントランスなどの逆光が激しい環境や、日陰と日向が混在する屋外駐車場でも、白飛びや黒つぶれを抑えて被写体をはっきりと捉えます。

堅牢なIP66防水・IK10耐衝撃設計

過酷な屋外環境に耐えるIP66準拠の防塵防水性能に加え、外部からの衝撃に強いIK10基準をクリア。Vandal Proof（防破壊）仕様のカプセル型筐体により、公共施設やいたずらの懸念がある場所でも安心して設置可能です。

AHD・アナログ(CVBS)のハイブリッド出力

スイッチ一つでAHD信号とアナログ信号（CVBS）を切り替えて出力可能。既存のアナログモニターや古いレコーダーを使用した仮設置から、最新の5M AHDレコーダーによる本格運用まで、柔軟なシステム構成に対応します。

    選定時に評価したい強み
    圧倒的な施工性： 重畳電源とオートフォーカスの組み合わせにより、工事・調整工数を最小化。
STARVIS 2の実力： 従来のセンサーでは真っ暗になるシーンでも、カラーまたは低ノイズな白黒映像を維持。
UTCリモート操作： レコーダー側からOSDメニューを操作でき、保守メンテナンスが容易。
ANTI-SAT機能： 近接する被写体への赤外線過剰照射を自動抑制し、顔の白飛びを防ぎます。



施工・設置ガイド

設置の際は、付属の乾燥剤をカバーを閉じる直前に必ず指定位置へ貼り付けてください。防水性能を維持するため、ネジの締め付けは推奨トルク（1.18N・m）を遵守し、均等に固定してください。

配線方法・条件	推奨距離 / 留意点
電源重畳(5C-2V/5C-FB)	推奨300m（最大延長450m）。最も安定した伝送が可能です。
電源重畳(3C-2V)	推奨200m（最大延長250m）。
DC12V分離配線	線径φ0.9mmで40m程度(12V時)。電圧降下に注意してください。
UTC制御対応	VPS-614AH/618AH等のUTC対応電源ユニットが必要です。

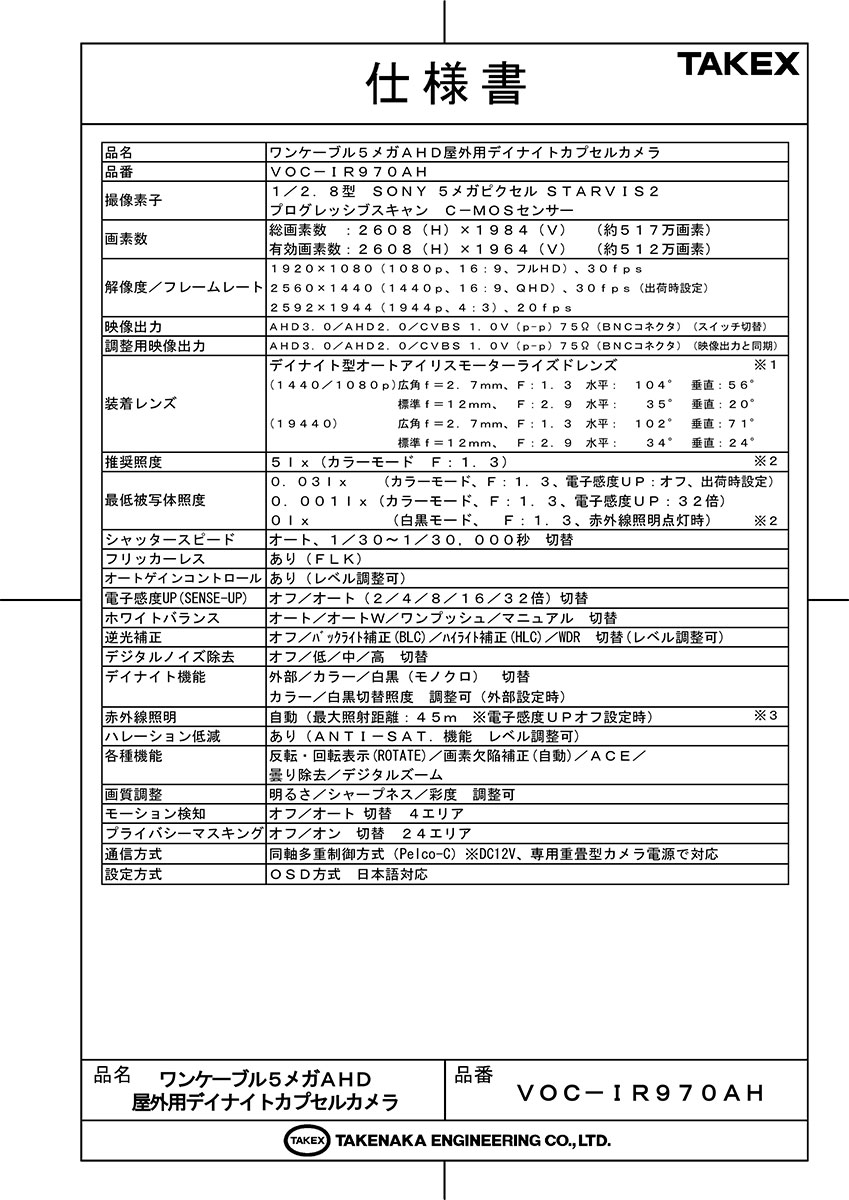

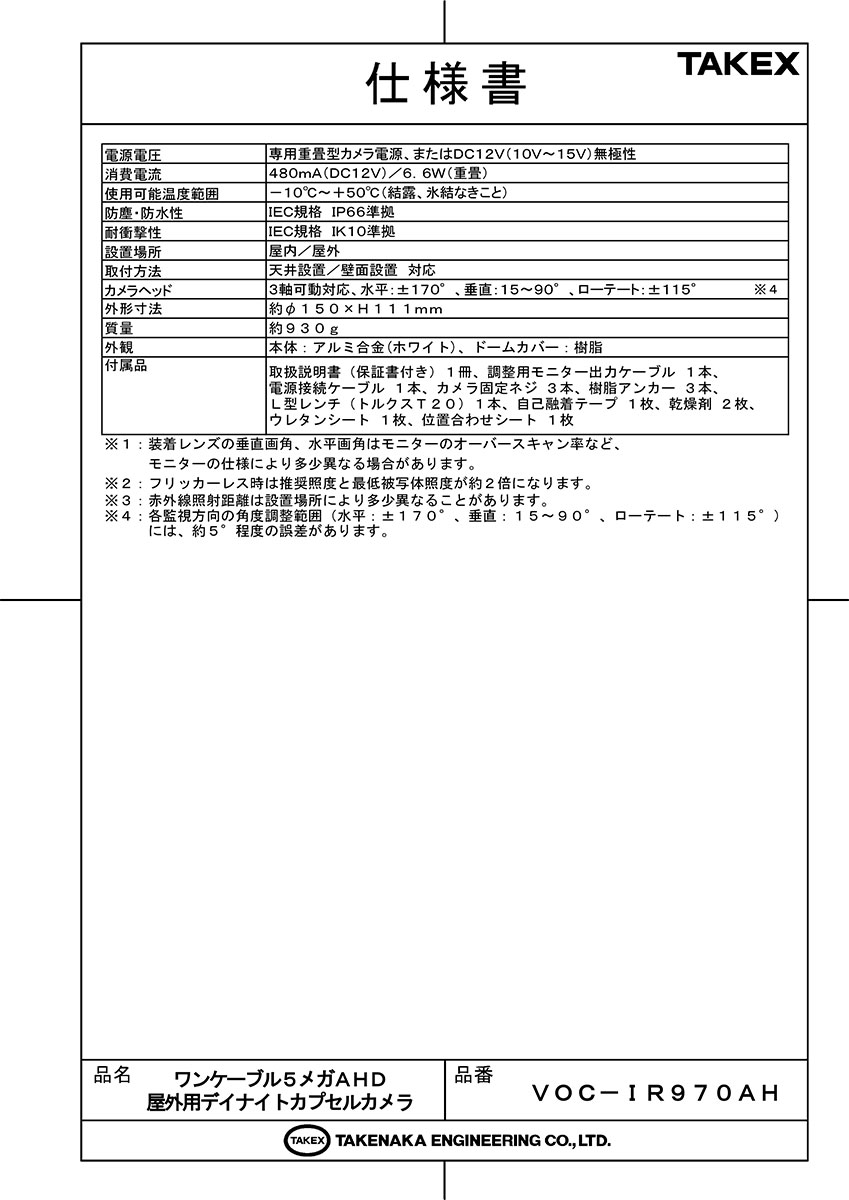

製品仕様

項目	内容
型番	VOC-IR970AH
品名	ワンケーブル5メガAHD屋外用デイナイトカプセルカメラ
撮像素子	1／2.8型 SONY 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサー
有効画素数	2608 (H) × 1964 (V)（約512万画素）
出力解像度	2592×1944 (20fps)、2560×1440 (30fps)、1920×1080 (30fps)
映像出力	AHD3.0／AHD2.0／CVBS (スイッチ切替) 1.0V(p-p) 75Ω
装着レンズ	オートアイリスモーターライズドレンズ f=2.7〜12mm (F1.3〜2.9)
水平画角	[5M時] 広角102°〜標準34° / [4M・2M時] 広角104°〜標準35°
最低被写体照度	カラー: 0.03 lx / 感度UP32倍: 0.001 lx / 白黒: 0 lx(IR点灯時)
赤外線照明	最大照射距離 45m (自動照射)
ワイドダイナミックレンジ	WDR / LINE WDR対応
電源電圧	専用重畳型カメラ電源または DC12V(10V〜15V) 無極性
消費電流/電力	480mA (DC12V時) / 6.6W (重畳電源時)
防塵・防水性	IEC規格 IP66準拠
耐衝撃性	IEC規格 IK10準拠
使用可能温度範囲	－10℃〜＋50℃ (結露・氷結なきこと)

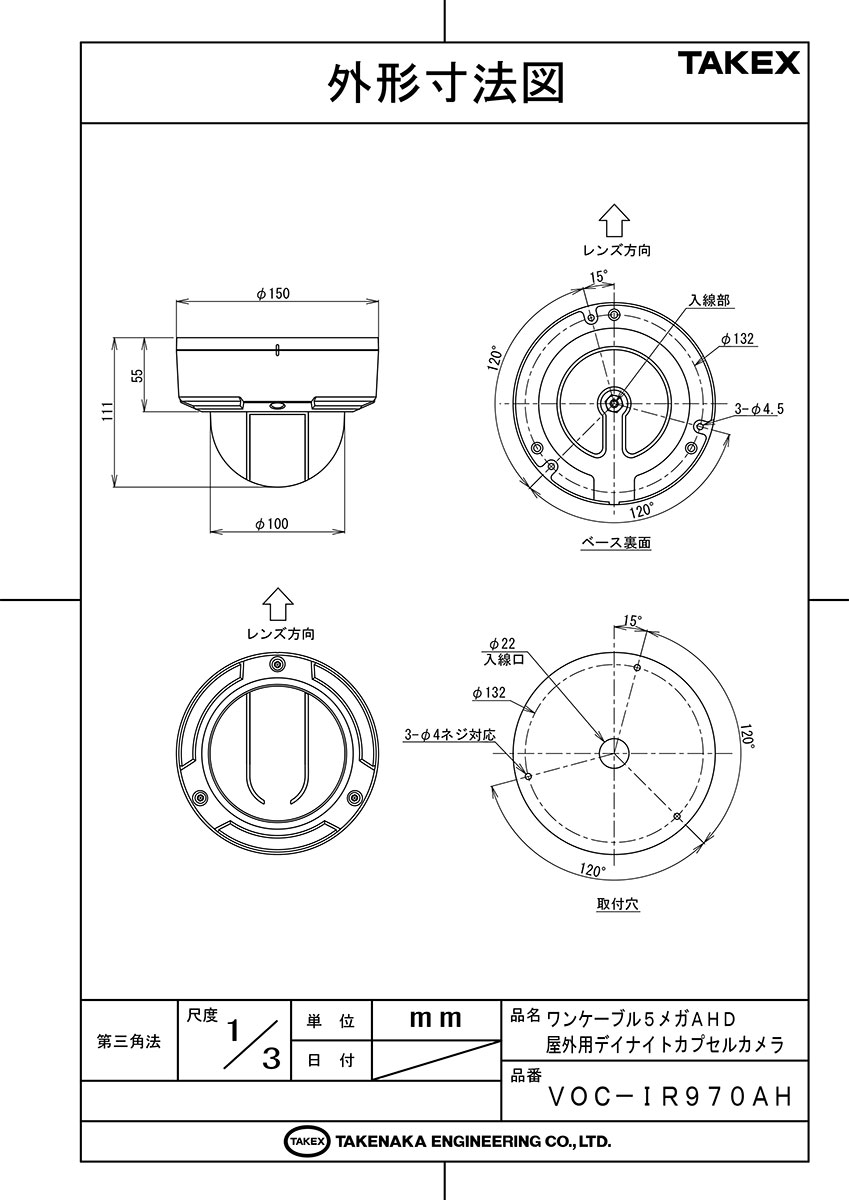

外形寸法	約 φ150 × H111mm
質量	約 930g
材質/色	アルミ合金 / ホワイト

FAQ

Q：アナログ(CVBS)レコーダーでも使用できますか？ A：はい、本体のスライドスイッチを切り替えることで、従来のアナログ映像(CVBS)として出力可能です。

Q：ピント調整は手動で行う必要がありますか？ A：いいえ、電動ズーム・オートフォーカス機能を搭載しているため、レコーダー側や本体ボタンの操作で自動調整が可能です。

Q：電源アダプターは付属していますか？ A：付属していません。専用のワンケーブル用重畳電源ユニットを使用するか、別売のDC12V電源をご用意ください。

Q：最大で何メートルまで同軸ケーブルを延長できますか？ A：5C-2Vケーブル使用時で最大450m（電源重畳時）まで伝送可能ですが、安定した画質維持のため300m以内を推奨します。

Q：夜間の赤外線で被写体が真っ白になることはありませんか？ A：ANTI-SAT.（ハレーション低減）機能を搭載しており、近接する人物の顔などが白飛びするのを自動で抑制します。

Q：屋外の軒下以外でも設置可能ですか？ A：IP66の防水性能を備えているため、直接雨のかかる屋外壁面や天井にも設置いただけます。

Q：5Mピクセルと4Mピクセルの切り替えは可能ですか？ A：可能です。OSDメニュー内の設定から、5M(20fps)/4M(30fps)/2M(30fps)を選択できます。

Q：UTC制御とは何ですか？ A：同軸ケーブルを経由して、レコーダー側からカメラのメニュー設定やズーム操作を行うことができる機能です。

Q：霜や結露による曇りは発生しませんか？ A：付属の乾燥剤を内部に設置することで結露を防止します。設置時には必ず封を切って投入してください。

Q：逆光が強い場所に設置しても大丈夫ですか？ A：WDR（ワイドダイナミックレンジ）機能を有効にすることで、明るい背景と暗い被写体をバランスよく補正して撮影できます。
