ワンケーブル4メガAHD屋外用デイナイトカプセルカメラ [VOC-IR41VAH]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング） AHD防犯カメラワンケーブル(PoC) 4MP/5MP高解像度屋外用IP66 電動バリフォーカル

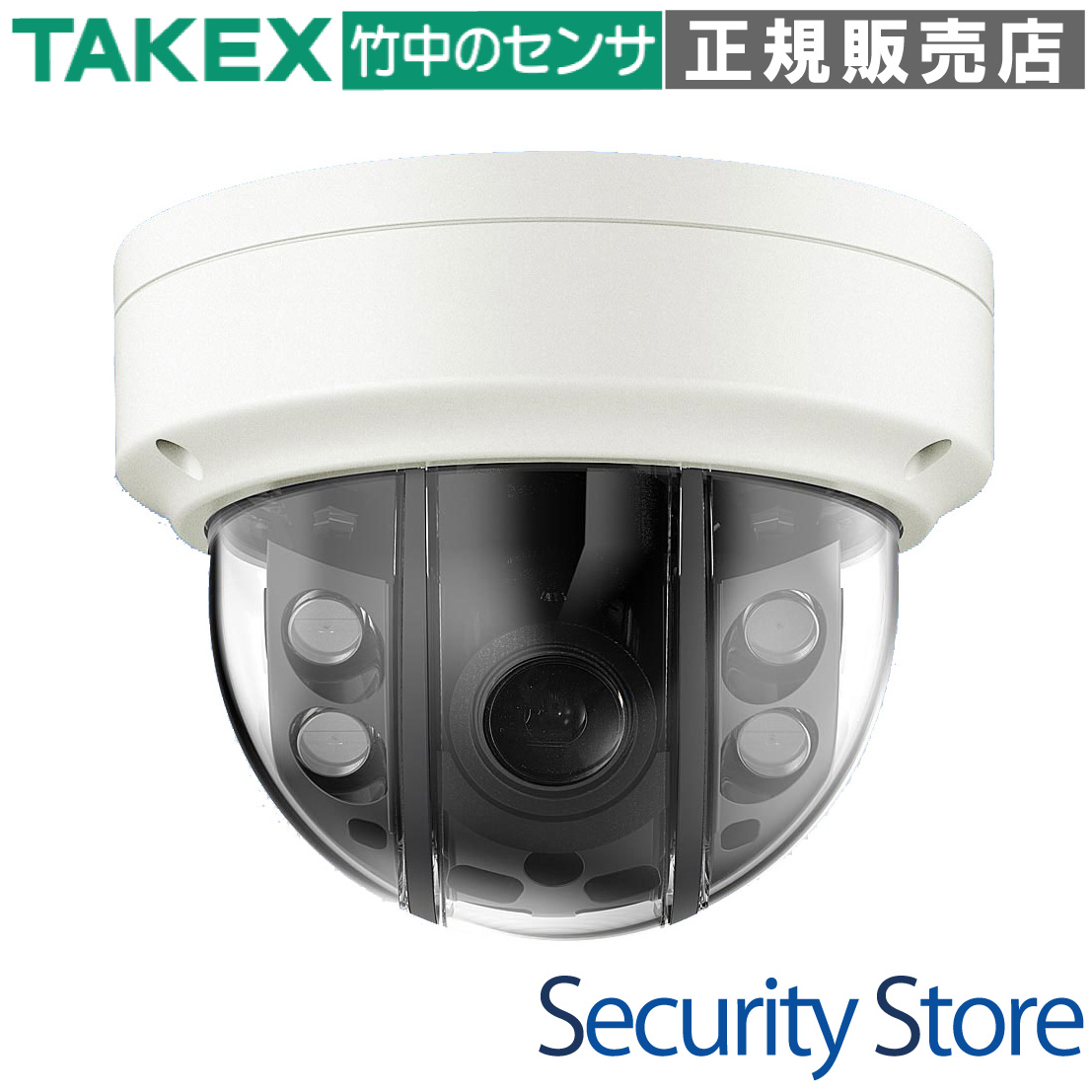

VOC-IR41VAH ワンケーブル4メガAHD屋外用デイナイトカプセルカメラ

同軸ケーブル1本で高精細な400万画素映像を伝送。アナログ配線インフラを活かしながら、最高クラスの監視品質を実現する屋外対応ドームカメラ。

VOC-IR41VAHは、電源重畳（ワンケーブル）方式を採用した4メガピクセル対応のAHDカメラです。5メガピクセルの高感度CMOSセンサーを搭載し、従来のフルHDを大きく上回る緻密な映像表示を可能にしました。電動バリフォーカルレンズによる遠隔画角調整やオートフォーカス機能を備え、施工性と運用性を極限まで高めたプロ仕様のモデルです。

型番： VOC-IR41VAH
解像度： 最大5MP / 出荷時4MP
伝送方式： AHD（電源重畳/ワンケーブル）
レンズ： 2.7〜12mm 電動バリフォーカル
保護等級： IP66（防塵・防水）
赤外線距離： 最大35m

資料ダウンロード

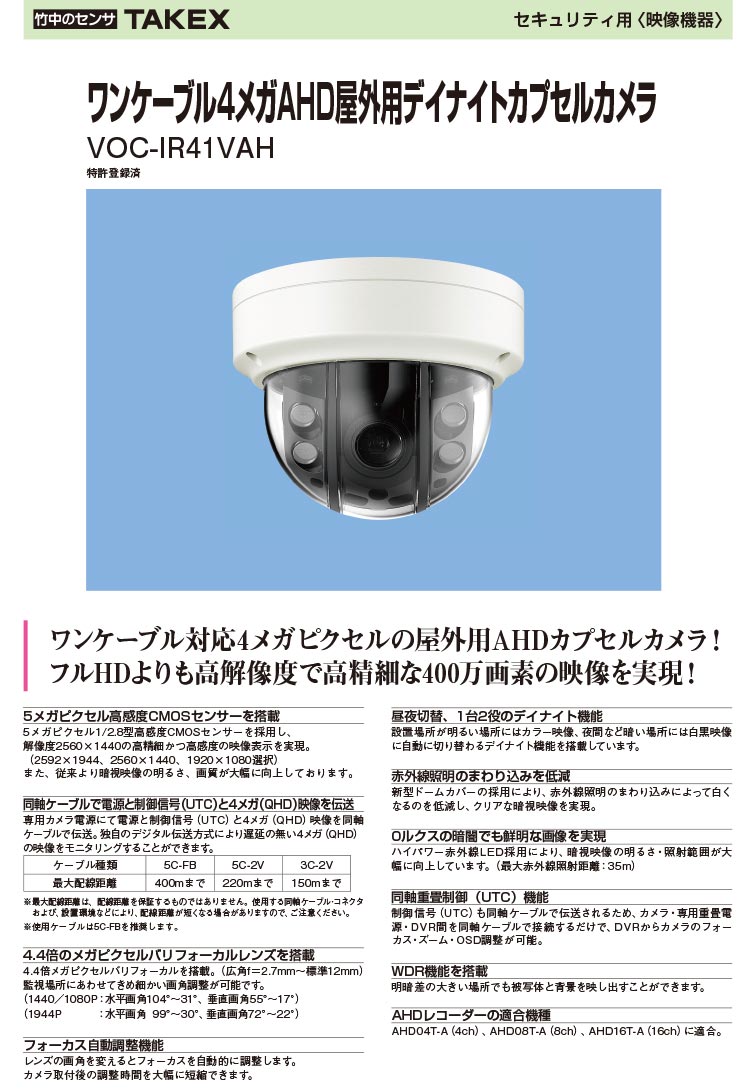

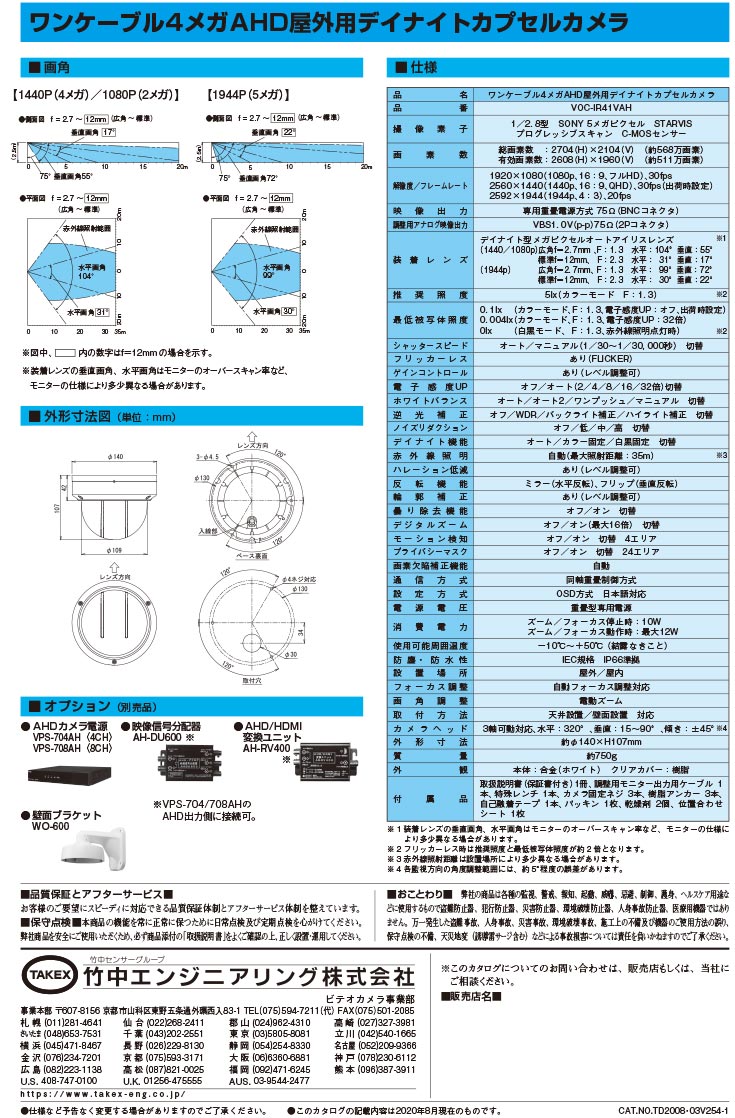

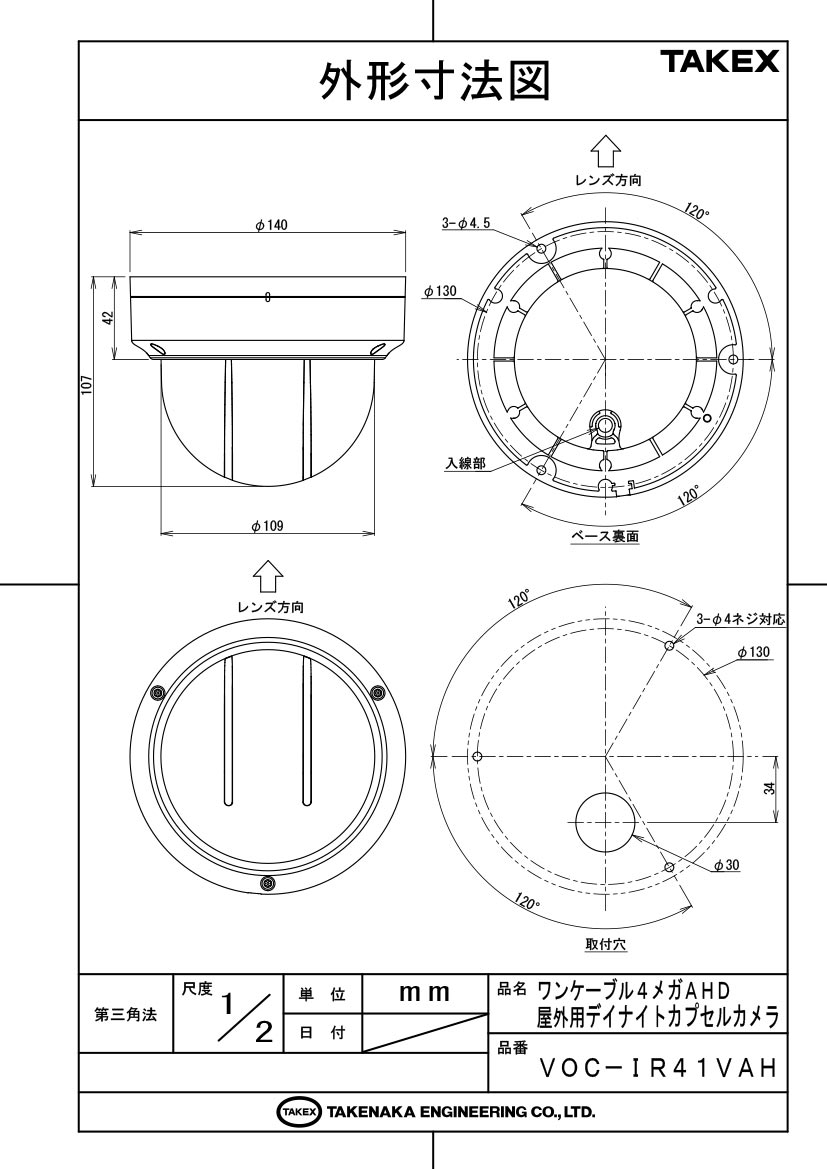

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

既設のアナログ同軸配線を再利用した高画質化改修
配線工事を簡略化したい商業施設や駐車場の監視
夜間無人になる倉庫や工場外周の暗視監視
広角から標準まで設置後に柔軟な画角調整が必要な現場

導入前に確認したいポイント

専用の重畳電源（VPS-704AH/708AH）が必要です
従来型AHD電源（VPS-604AH/608AH等）は使用不可
5C-FB同軸ケーブルの使用を強く推奨します
4MP非対応のレコーダー接続時は出力切替が必要です

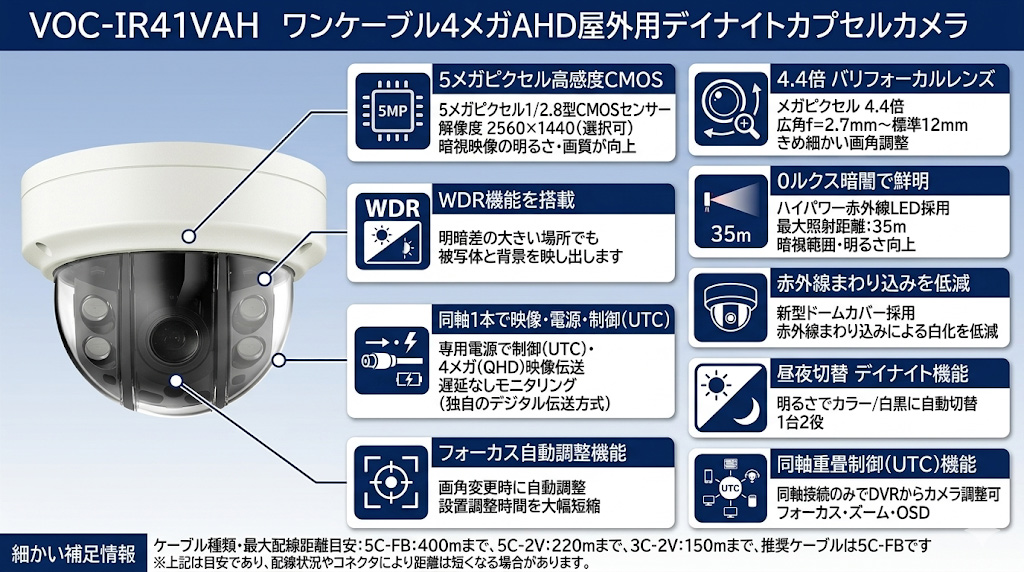

特長

5メガピクセル高感度CMOSセンサーによる圧倒的解像度

1/2.8型 SONY STARVIS CMOSセンサーを搭載。有効画素数約511万画素を誇り、2560×1440（4MP）や2592×1944（5MP）の高精細出力を選択可能です。従来のフルHD（2MP）では判別が難しかった細部まで鮮明に映し出し、事後確認の証拠能力を大幅に向上させています。

同軸ケーブル1本で映像・電源・制御を同時伝送

独自の電源重畳技術により、同軸ケーブルのみで映像信号、カメラ電源、さらには制御信号（UTC）の伝送を完結させます。電源工事が不要になるため施工コストを抑制でき、かつデジタル伝送方式により最大400m（5C-FB使用時）という長距離配線においても画質劣化のない安定したモニタリングが可能です。

電動ズーム＆オートフォーカスによる調整の省力化

4.4倍のメガピクセルバリフォーカルレンズ（f=2.7〜12mm）を搭載。カメラ本体のOSDスイッチやDVR側からの遠隔操作でズーム調整が可能で、調整後は自動的にフォーカスが合致するオートフォーカス機能を備えています。高所作業車などを用いた現場調整時間を大幅に短縮します。

IP66準拠の堅牢な屋外対応設計

IEC規格IP66に準拠した防塵・防水性能を備えており、雨風にさらされる屋外環境でも安心して設置いただけます。本体にはアルミダイカスト、カバーには衝撃に強いポリカーボネートを採用。独自のドーム構造によりカバーへの汚れ付着を低減し、長期にわたりクリアな視界を維持します。

最大35mをカバーする強力な赤外線暗視機能

ハイパワー赤外線LEDを内蔵し、照明のない0ルクスの暗闇でも最大35m先まで鮮明な白黒映像で捉えます。新型ドームカバーの採用により、赤外線照明のまわり込み（白飛び）を抑制し、夜間でも周辺部までコントラストの高い映像を実現しています。

UTC制御による高度な遠隔メンテナンス

同軸重畳制御（UTC）機能に対応。カメラの設定メニュー（OSD）をレコーダー（DVR）側から操作できるため、設置後に画質調整やモード変更が必要になった際も、カメラ本体を直接操作することなく安全かつ迅速にメンテナンスが行えます。

WDR機能と逆光補正で視認性を確保

明暗差の激しい環境で効果を発揮するWDR（ワイドダイナミックレンジ）機能を搭載。建物の出入口や窓際など、逆光環境下でも被写体の黒つぶれや背景の白飛びを抑え、バランスの良い自然な映像を再現します。

アンチサチュレーション（ハレーション低減）

近距離の被写体に赤外線が反射して顔などが真っ白に飛んでしまう現象を防ぐ「アンチサチュレーション」機能を搭載。被写体との距離に応じて赤外線量をインテリジェントに調整し、常に最適な露出を維持します。

    選定時に評価したい強み
    施工性の高さ： ワンケーブル方式とオートフォーカスの組み合わせにより、工事・調整時間を最小化。
抜群の暗視性能： 35mの長距離照射と反射抑制構造により、夜間の広範囲監視に強い。
互換性の柔軟さ： 出力設定を変更することで、2MPレコーダーへの接続や5MP監視へのアップグレードが可能。
高い耐久性： IP66防水と耐衝撃性に優れた筐体で、過酷な屋外環境に対応。



施工・設置ガイド

本機の性能を最大限に引き出すため、以下の施工条件を遵守してください。

確認項目	この製品での考え方・注意点
対応電源装置	必ず専用重畳電源 VPS-704AH / VPS-708AH を使用してください。従来品は故障の原因となります。
同軸ケーブル選定	5C-FBを推奨します（最大400m）。3C-2Vを使用する場合は150m以内を目安としてください。
ドームカバーの向き	透明カバー内の「遮光壁がない部位」をOSDスイッチ側にして装着してください。逆向きは赤外線反射の原因となります。
防水・結露対策	ケーブル接続部は自己融着テープで確実に防水し、本体内部には付属の乾燥剤を必ず装填してください。

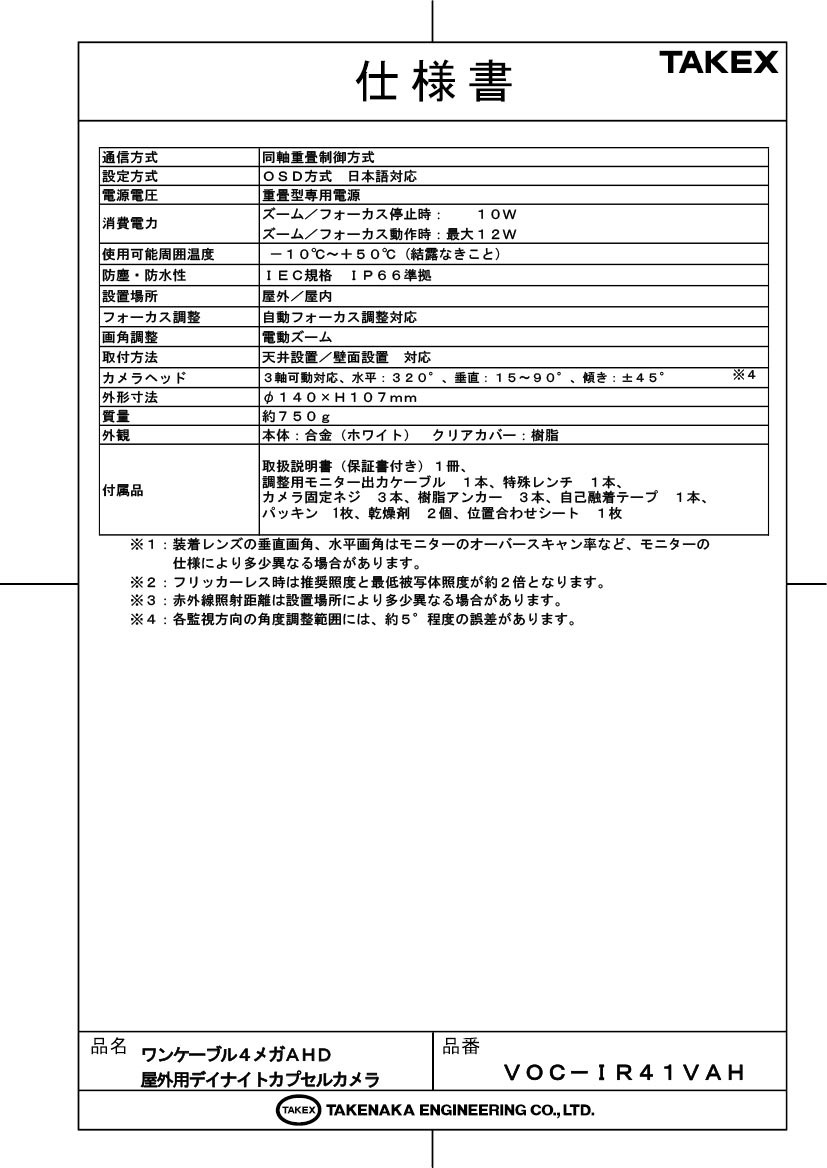

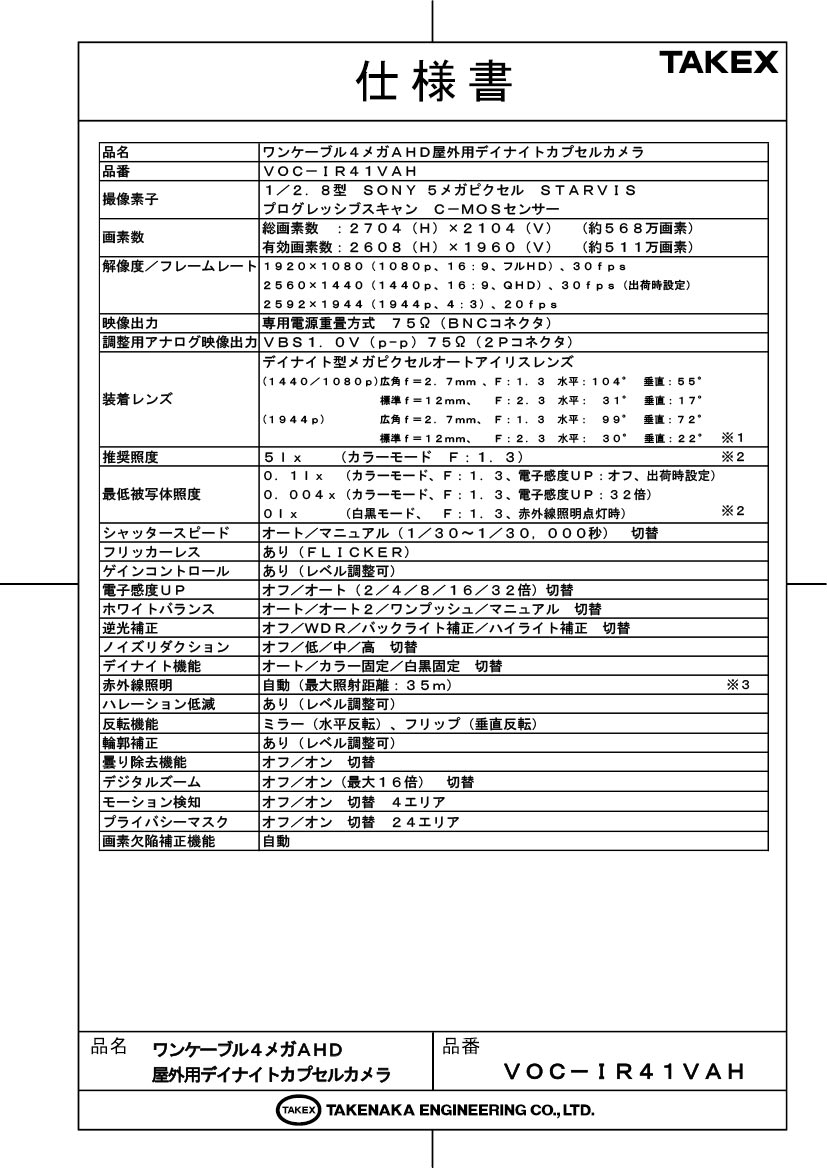

製品仕様

品名／品番	ワンケーブル4メガAHD屋外用デイナイトカプセルカメラ／VOC-IR41VAH
撮像素子	1／2.8型　SONY 5メガピクセル STARVIS プログレッシブスキャン C-MOSセンサー
画素数	総画素数：2704 (H) × 2104 (V)（約568万画素）有効画素数：2608 (H) × 1960 (V)（約511万画素）
解像度／フレームレート	1920×1080 (1080p、16：9、フルHD) 、30fps 2560×1440 (1440p、16：9、QHD) 、30fps (出荷時設定) 2592×1944 (1944p、4：3) 、20fps
映像出力	専用電源重畳方式 75Ω (BNCコネクタ)
調整用アナログ映像出力	VBS 1.0V (p-p) 75Ω (2Pコネクタ)
装着レンズ	デイナイト型メガピクセルオートアイリスレンズ (1440／1080p) 広角 f＝2.7mm 水平：104° 垂直：55° ／標準 f＝12mm 水平：31° 垂直：17° (1944p) 広角 f＝2.7mm 水平：99° 垂直：72° ／標準 f＝12mm 水平：30° 垂直：22°
推奨照度	5 lx（カラーモード F：1.3）
最低被写体照度	0.1 lx（カラー：電子感度UPオフ） 0.004 lx（カラー：電子感度UP32倍） 0 lx（白黒：赤外線照明点灯時）
シャッタースピード	オート／マニュアル (1／30〜1／30,000秒) 切替
機能	WDR、BLC、HLC、フリッカーレス、デジタルスローシャッター（最大32倍）、デジタルズーム（最大16倍）、曇り除去、ノイズリダクション
デイナイト機能	オート／カラー固定／白黒固定切替
赤外線照明	自動（最大照射距離：35m）
モーション検知	オフ／オン切替 4エリア
プライバシーマスク	オフ／オン切替 24エリア
防塵・防水性	IEC規格 IP66準拠
使用可能周囲温度	－10℃〜＋50℃ (結露なきこと)
電源電圧／消費電力	重畳型専用電源／通常10W、最大12W
外形寸法／質量	φ140 × H107mm ／約750g
付属品	取扱説明書、調整用モニター出力ケーブル、特殊レンチ、カメラ固定ネジ、樹脂アンカー、自己融着テープ、パッキン、乾燥剤、位置合わせシート

FAQ

従来のAHD用電源（VPS-604/608など）は使えますか？いいえ、使用できません。本機は4MP/5MP対応のため、必ず適合電源である「VPS-704AH」または「VPS-708AH」をご使用ください。

同軸ケーブルは何メートルまで配線可能ですか？ 5C-FB使用時に最大400mまで伝送可能です。3C-2Vの場合は150m、5C-2Vの場合は220mが目安となります。

200万画素（1080p）のレコーダーに接続しても映りませんか？出荷時は4MP（1440p）設定のため、そのままでは映りません。カメラ本体のOSDスイッチ操作により、強制的に2MP（1080p）出力へ切り替えることで表示可能です。

ピント合わせはどのように行いますか？オートフォーカス機能を搭載しています。画角をズーム/ワイドに調整してスイッチを離すと、自動的に最適なピント位置に固定されます。

暗視時に映像が真っ白になりますが故障ですか？ドームカバーの取り付け向きが逆である可能性があります。カバー内の遮光壁（黒い部分）がOSDスイッチ側にならないよう調整してください。

UTC制御とは何ですか？同軸ケーブルを介してDVR（レコーダー）からカメラの設定メニューを操作できる機能です。カメラのところまで行かずに画質調整などが可能です。

雨が直接当たる場所に設置しても大丈夫ですか？はい。IP66の防塵・防水設計ですので、屋外の雨天環境下でも直接設置いただけます。

乾燥剤は必ず入れなければなりませんか？はい。屋外設置の場合、内部の温度変化による結露を防ぐため、付属の乾燥剤を必ず指定の位置に装填してください。

壁面にも設置できますか？可能です。3軸可動構造を採用しているため、天井だけでなく壁面設置でも適切な画角を確保できます。

夜間の赤外線は目立ちますか？赤外線LEDが点灯すると、わずかに赤く光って見えます。これにより威嚇効果も期待できます。
