EX-SDI屋外用デイナイトカプセルカメラ [VOC-IR950EX]

EX-SDI屋外用デイナイトカプセルカメラ [VOC-IR950EX]

販売価格: 会員のみ販売

商品詳細

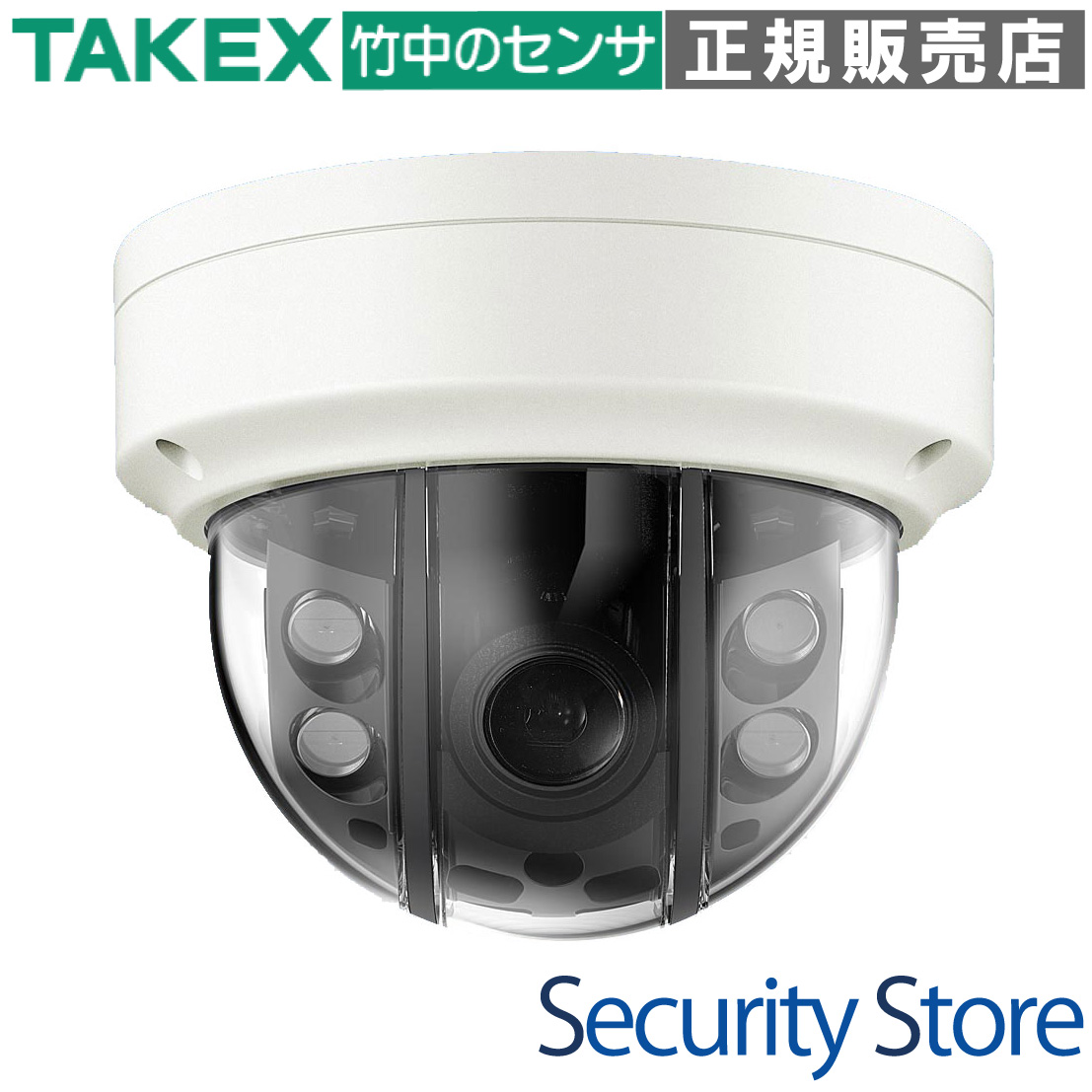

TAKEX EX-SDI フルHD 屋外用カメラ IP66 オートフォーカス

VOC-IR950EX EX-SDI屋外用デイナイトカプセルカメラ

最大500mの長距離伝送とフルHDの高精細映像を両立。フォーカス自動調整機能を搭載し、施工・運用の手間を劇的に軽減する屋外用ハイエンドセキュリティカメラです。

  • 型番： VOC-IR950EX
  • 方式： EX-SDI / HD-SDI 切替式
  • 解像度： 1920×1080 (フルHD)
  • レンズ： 4.4倍電動バリフォーカル (f=2.7〜12mm)
  • 夜間監視： 赤外線LED搭載 (最大45m照射)
  • 保護等級： IP66 (防塵・防水)

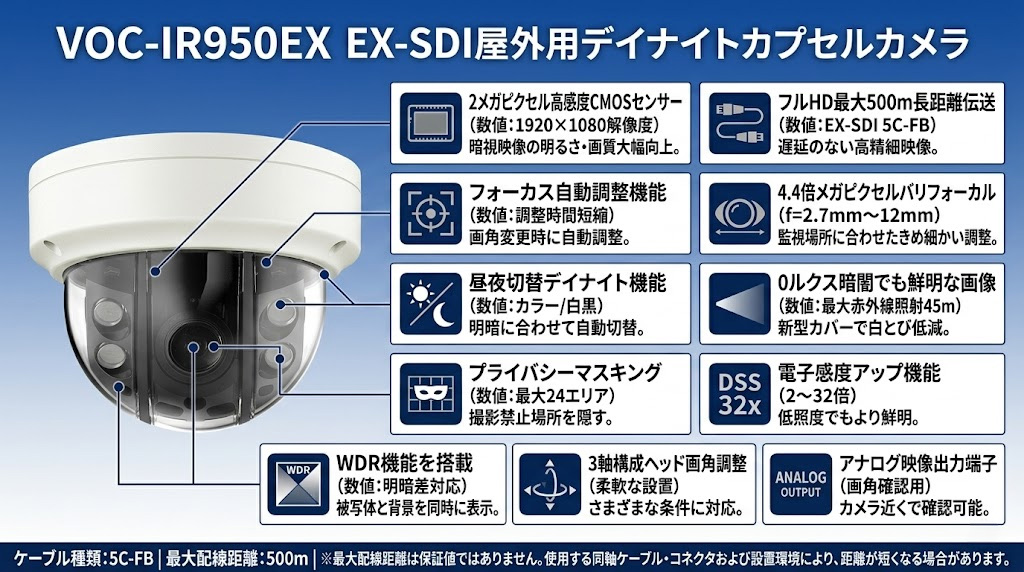

VOC-IR950EX EX-SDI屋外用デイナイトカプセルカメラ

資料ダウンロード

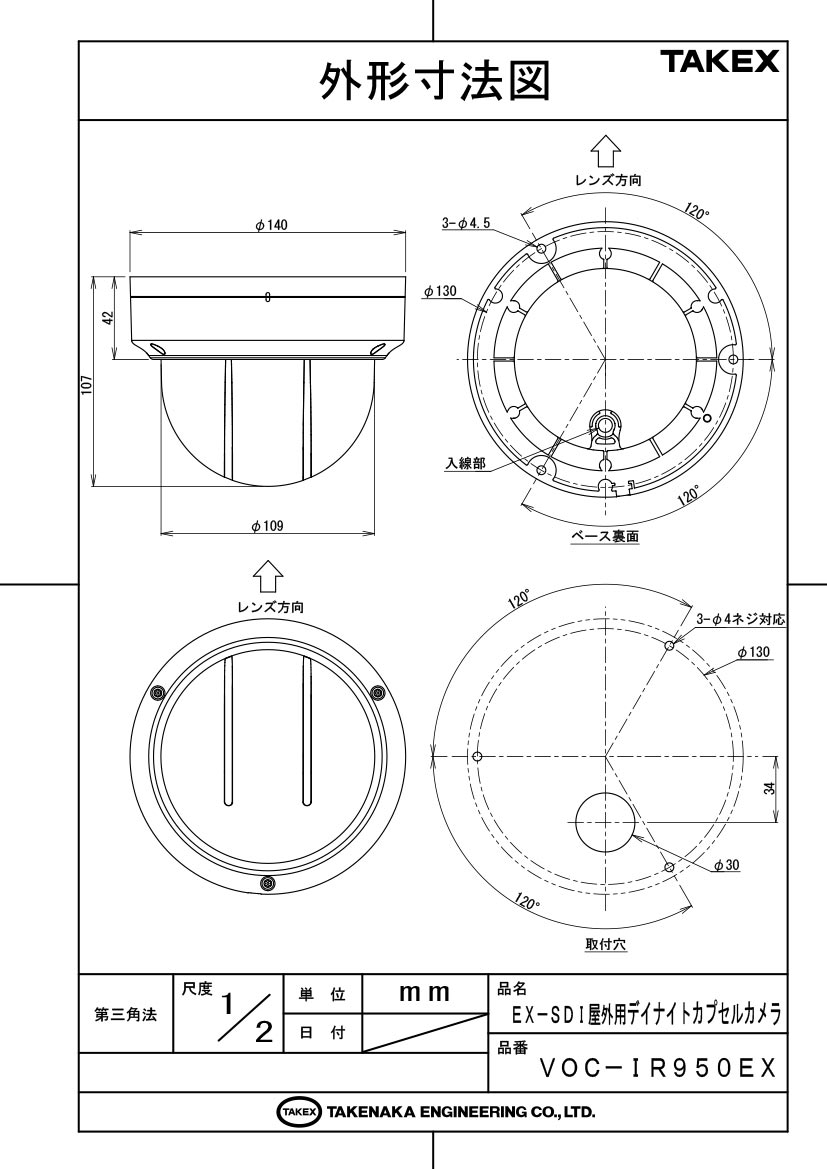

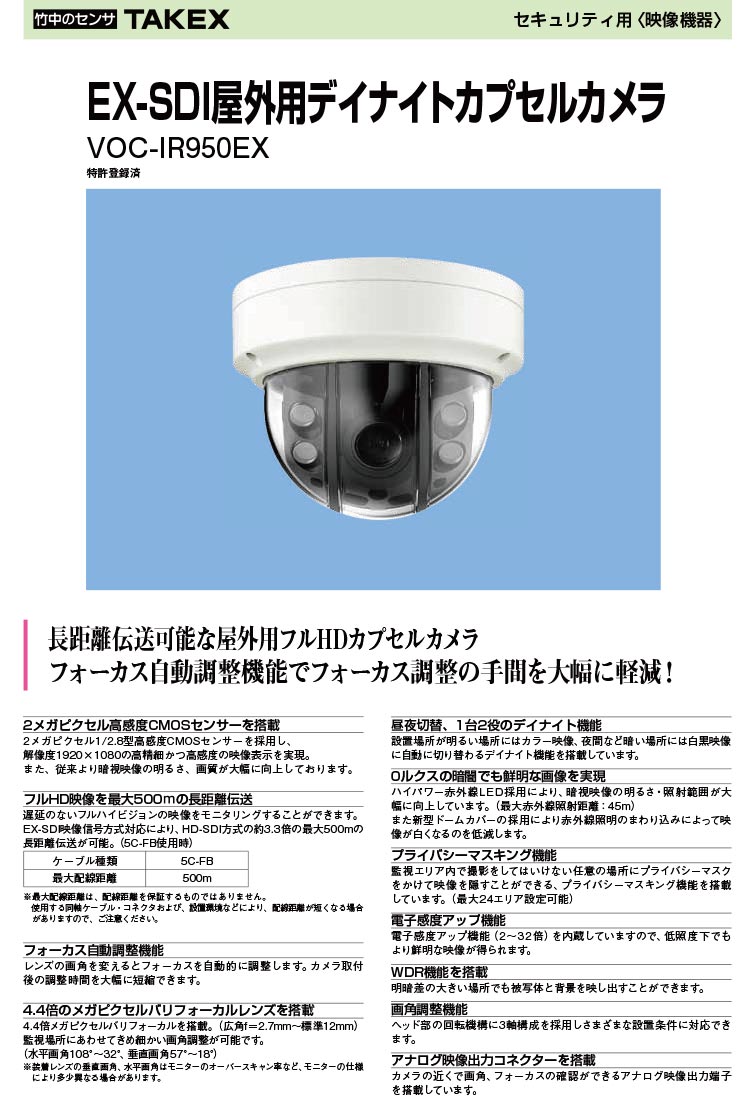

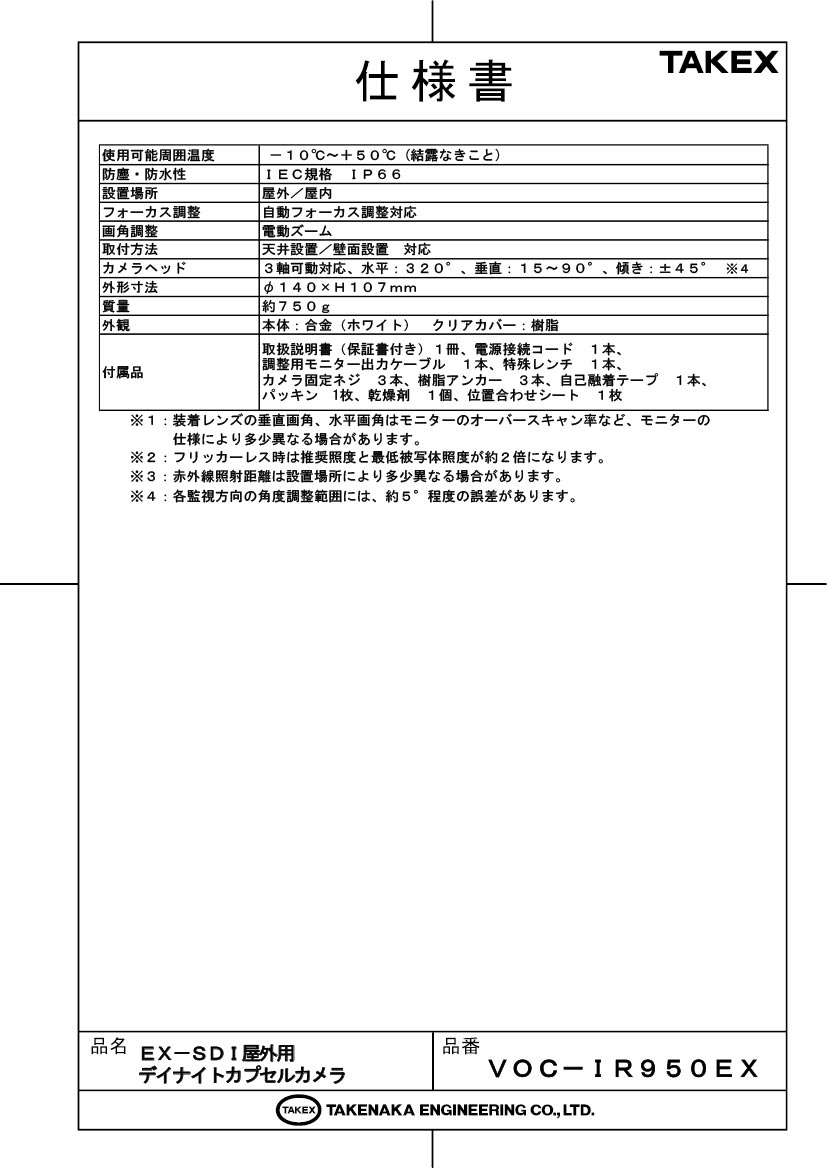

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 広大な敷地の工場や倉庫の屋外外周監視
  • 高画質かつ遅延のないリアルタイム監視が必要な現場
  • 既存の同軸ケーブル資産を活かしたHD化改修
  • 夜間の照明が少ない暗所での確実な証拠撮影
  • メンテナンス頻度を抑えたい高所の設置環境

導入前に確認したいポイント

  • EX-SDI対応のモニター/レコーダーか（HD-SDI切替も可）
  • 使用する同軸ケーブルが75Ω（5C-FB推奨）であるか
  • DC12Vの電源容量および配線距離による電圧降下
  • 設置面への絶縁対策の必要性（絶縁ブッシュ付属）
  • 赤外線照射距離（45m）が監視対象をカバーしているか

特長

2メガピクセル SONY STARVIS CMOSセンサー搭載

1/2.8型高感度CMOSセンサー（有効約214万画素）を採用。解像度1920×1080の高精細かつ低ノイズな映像を実現しています。従来のカメラよりも暗視時の明るさと画質が飛躍的に向上しており、夜間でも鮮明な証拠能力を発揮します。

フルHD映像を最大500mの長距離伝送可能

EX-SDI映像信号方式の採用により、従来のHD-SDI方式では困難だった長距離伝送を実現。5C-FB同軸ケーブルを使用することで最大500mまでの無遅延伝送が可能です。大規模施設の配線コストを抑えつつ、フルハイビジョン画質を維持できます。

フォーカス自動調整（オートフォーカス）機能

電動ズームと連動したオートフォーカス機構を内蔵。OSD操作で画角を変えた直後に自動でピントを合わせるため、高所での煩わしい手動フォーカス調整が不要となり、作業時間を大幅に短縮できます。

4.4倍メガピクセルバリフォーカルレンズ搭載

広角2.7mmから標準12mmまでの4.4倍バリフォーカルレンズを搭載。水平画角108°〜32°の間で自由な調整が可能で、設置環境に合わせた最適な監視範囲を確保できます。デイナイト対応の高性能レンズです。

ハイパワー赤外線LEDによる「0ルクス」暗視

最大照射距離45mを誇る強力な赤外線LEDを搭載。全く光のない環境でも鮮明な白黒映像を撮影可能です。最新のドームカバー設計により、赤外光の内部反射（白飛び）を徹底的に抑えたクリアな画像を提供します。

アンチサチュレーション（ハレーション低減）

被写体がカメラに接近した際の赤外線反射による「白飛び」をハードウェアレベルで制御。人物の顔立ちなどが明るさで潰れてしまうのを防ぎ、暗視下での個体識別能力を高めています。

WDR（ワイドダイナミックレンジ）機能

明暗差の激しいエントランスや窓際、西日の当たる場所でも、明るい部分の白飛びと暗い部分の黒つぶれを同時に解消。背景と被写体の両方をバランスよく描写します。

IP66準拠の防塵・防水ハウジング

厳しい屋外環境にも耐えうるIP66規格の防水・防塵性能を装備。台風などの激しい雨や砂埃が舞う現場でも、カメラ内部への浸水を防ぎ、長期にわたって安定した動作を維持します。

3軸構成の自由な画角調整機構

ヘッド部に3軸回転機構を採用。水平320°、垂直15°〜90°、回転±45°の調整範囲を持ち、壁面設置でも天井設置でも、自在にアングルを固定することが可能です。

アナログ映像出力端子の標準装備

工事用のテストモニターを接続できるアナログ映像出力端子（BNCおよび2Pコネクタ）を搭載。カメラ直下で画角やフォーカスの最終確認が容易に行えます。

選定時に評価したい強み

  • 長距離対応： 同軸ケーブル1本で最大500mまで伝送できるEX-SDI規格の優位性。
  • 省力化施工： 電動ズーム＆オートフォーカスにより、現場での調整工数を大幅に削減。
  • 夜間性能： STARVISセンサーと45m赤外線LEDによる、業界トップクラスの暗視画質。
  • 高い信頼性： 防水IP66に加え、内部乾燥剤の封入スペースなど、日本の過酷な屋外環境を想定した設計。

配線・電源仕様ガイド

映像出力の切り替え

本機はOSD操作または物理スイッチの特殊操作により、EX-SDIとHD-SDIを切り替えることができます。接続するレコーダーの対応信号に合わせて設定してください。

推奨配線距離（5C-FB同軸ケーブル使用時）

信号方式 最大配線距離（目安） 備考
EX-SDI 500m 5C-FB使用時。ケーブル品質により変動。
HD-SDI 150m 150mを超える場合はリピーターが必要。
アナログ(CVBS) 500m 調整用・バックアップ用。

電源ケーブルによる電圧降下と距離（DC12V供給時）

芯線太さ DC12V時 DC15V時（昇圧供給時）
φ0.65mm 20m 60m
φ0.90mm 40m 120m
φ1.20mm 70m 220m

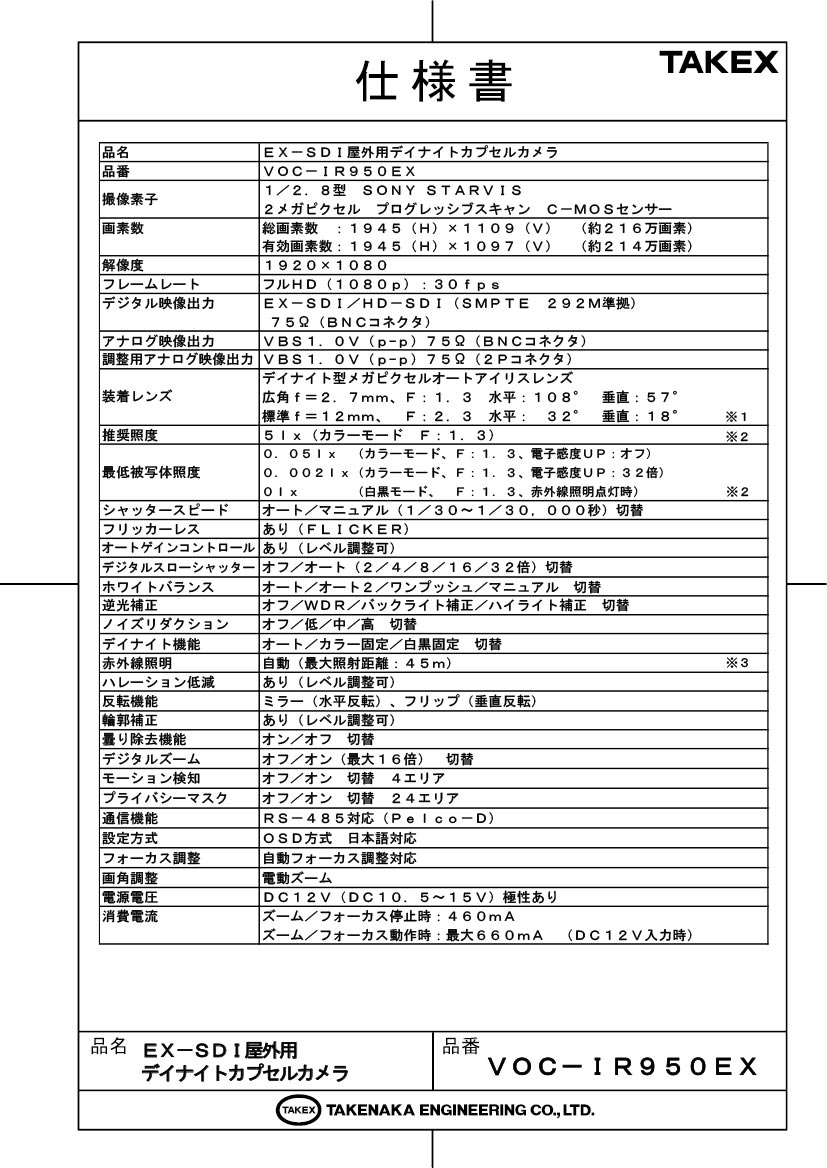

製品仕様

項目 内容
品名・品番EX-SDI屋外用デイナイトカプセルカメラ / VOC-IR950EX
撮像素子1／2.8型 SONY STARVIS 2メガピクセル プログレッシブスキャン C-MOSセンサー
画素数総画素数：1945(H)×1109(V)（約216万） / 有効画素数：1945(H)×1097(V)（約214万）
映像解像度1920 × 1080 (30fps)
映像出力EX-SDI／HD-SDI (SMPTE 292M準拠) 75Ω (BNCコネクタ) 切替式
アナログ出力VBS1.0V (p-p) 75Ω (BNC) / 調整用2P端子あり
装着レンズ電動バリフォーカル f＝2.7mm(F1.3) 〜 12mm(F2.3)
画角水平：108°〜32° 垂直：57°〜18°
最低被写体照度カラー(感度UPオフ)：0.5 lx / 白黒(IR点灯時)：0 lx
シャッターオート／マニュアル (1/30〜1/30,000秒) 切替
逆光補正オフ／WDR／バックライト補記／ハイライト補正
デイナイト機能オート／カラー固定／白黒固定
赤外線照明自動点灯 (最大照射距離：45m)
電源電圧DC12V (DC10.5〜15V) 極性あり
消費電流最大660mA (ズーム/フォーカス動作時)
使用環境－10℃〜＋50℃ (結露なきこと) / IP66準拠
外形寸法φ140 × H107mm
質量約750g
付属品電源コード、調整用ケーブル、特殊レンチ、固定ネジ、自己融着テープ、パッキン、乾燥剤等

FAQ

Q：既存のアナログ用同軸ケーブル（3C-2Vなど）をそのまま使えますか？ A：物理的な接続は可能ですが、EX-SDI/HD-SDIは高周波信号のため、減衰が少ない「5C-FB」などの高品質な75Ω同軸ケーブルを強く推奨します。劣化したケーブルやインピーダンスの異なるケーブルでは、ノイズや映像途切れの原因となります。
Q：レコーダーが「HD-SDI」のみ対応ですが、接続可能ですか？ A：はい、可能です。カメラ本体のOSD設定、または電源投入時の物理スイッチ操作により、出力信号をEX-SDIからHD-SDIへ切り替えることができます。
Q：夜間の赤外線映像で画面が真っ白になります。 A：ドームカバーの向きを確認してください。カバー内部に「遮光壁」があり、これが適切にセットされていないと赤外光がドーム内で乱反射します。また、レンズ至近距離に壁や障害物がないか確認してください。
Q：500mを超える伝送を行いたい場合はどうすればよいですか？ A：専用のSDIリピーター（VH-RV300など）を中継地点に設置することで、さらに距離を延ばすことが可能です。
Q：電源はAC100Vから直接取れますか？ A：いいえ、本機はDC12V駆動です。別途、DC12V出力のACアダプターや集中電源ユニットが必要です。
Q：オートフォーカスが上手く合いません。 A：被写体のコントラストが極端に低い場合や、ドームカバーの汚れがある場合にAFが迷うことがあります。カバーの清掃後、OSDメニューから「INITIAL（初期化）」を実行し、再調整を行ってください。
Q：ワンケーブルシステム（電源重畳型）の電源ユニットは使えますか？ A：絶対に使用しないでください。本機は2ケーブル方式（電源と映像が別）専用です。電源重畳型の電源を接続すると、内部回路が破壊され、保証対象外の故障となります。
Q：RS-485端子は何に使いますか？ A：対応するレコーダーやコントローラーから、同軸線とは別に配線することで、遠隔でズーム・フォーカス調整やOSDメニューの操作を行うために使用します。
Q：蛍光灯のチラツキ（フリッカー）を抑えられますか？ A：はい、フリッカーレス（FLICKER）設定が可能です。ただし、設定時はWDR機能が使用できなくなるなど一部制約が生じるため、屋外ではオート設定を推奨します。
Q：プライバシーマスクは何エリアまで設定できますか？ A：最大24エリアまで設定可能です。近隣の住宅の窓など、撮影を制限すべき場所を柔軟に隠すことができます。
