AHDカラープレートカメラさりげなく監視ができる埋込型AHDカラーカメラ [VPC-C750AH]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリング AHD 2.0 屋内埋込型 214万画素 SONY STARVIS

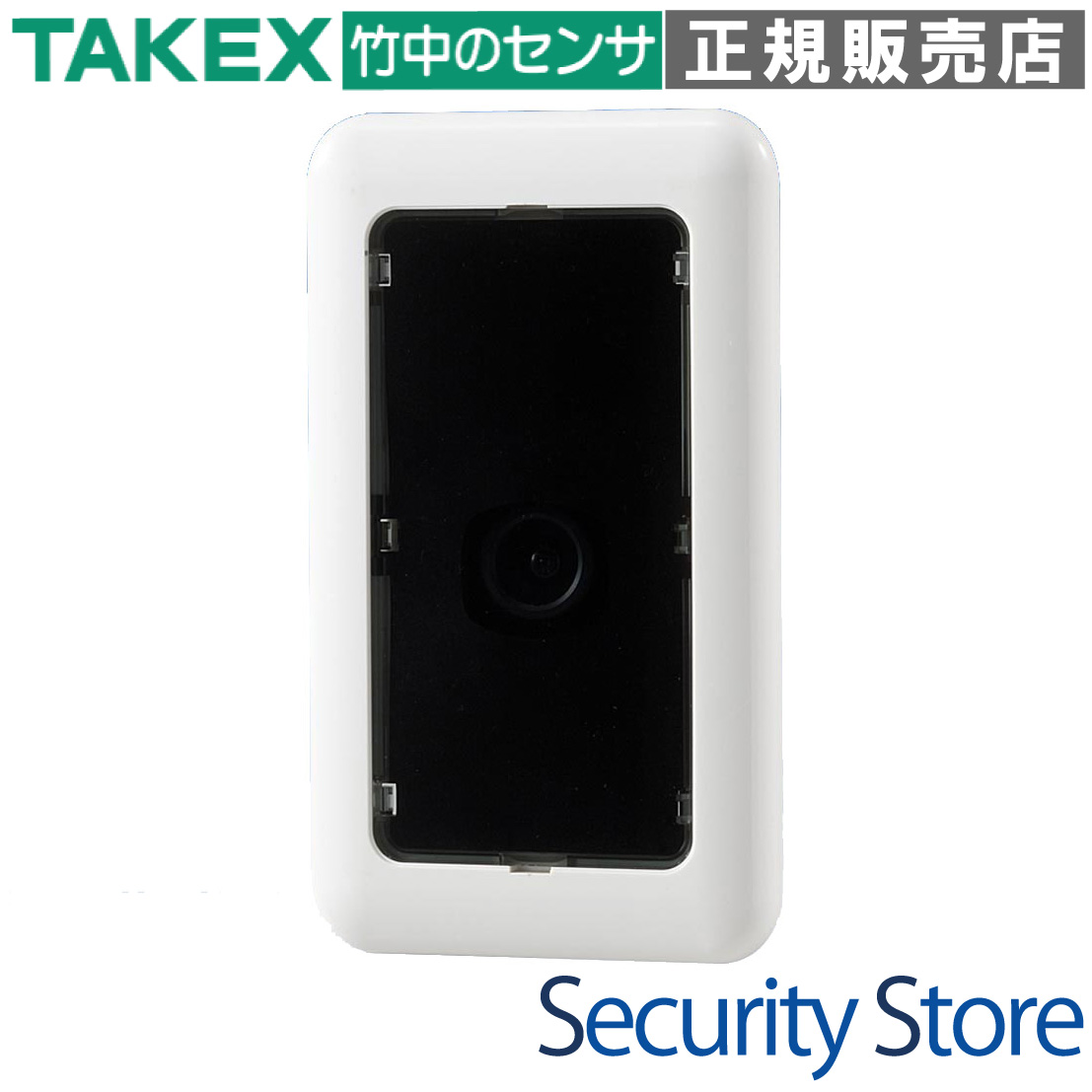

VPC-C750AH AHDカラープレートカメラさりげなく監視ができる埋込型AHDカラーカメラ

景観に溶け込み、監視を感じさせない「プレート型」の埋込専用カメラ。2メガピクセル高感度CMOSセンサーを搭載し、フルHDの高精細な映像で細部まで鮮明に記録します。

型番： VPC-C750AH
映像方式： AHD 2.0 / CVBS（アナログ）切替式
解像度： 1920×1080（フルHD）
設置場所： 屋内壁面（1コ用スイッチボックス適合）
電源： DC12V（極性なし）
最大伝送距離： 同軸5C-2V使用時最大500m

資料ダウンロード

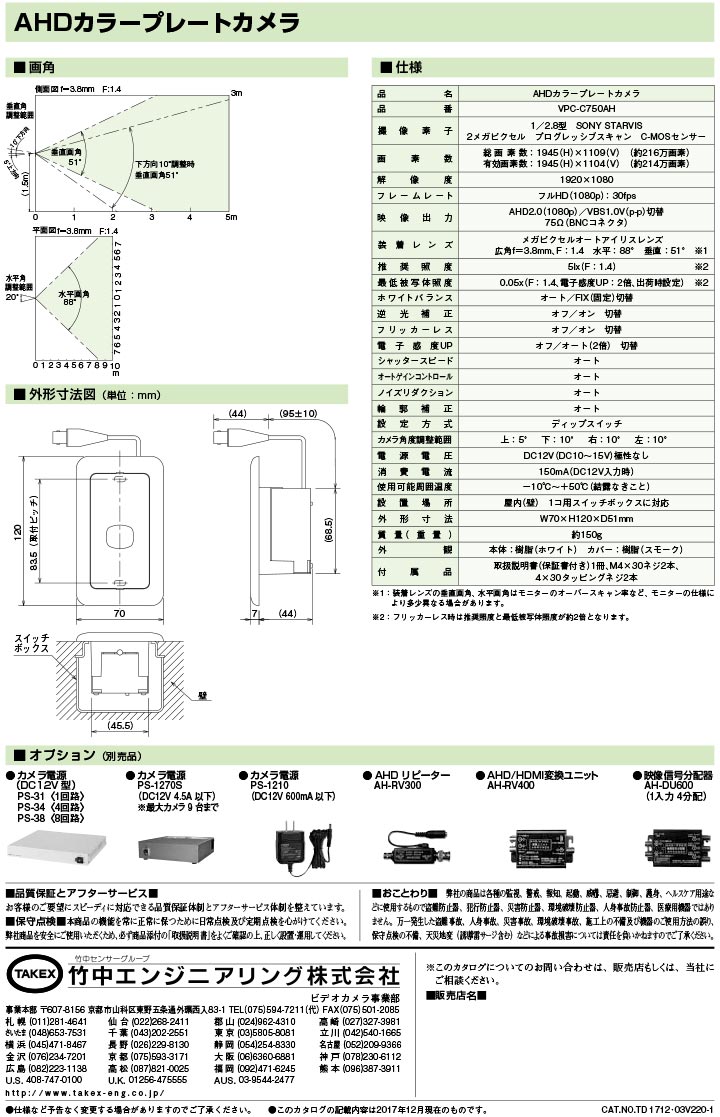

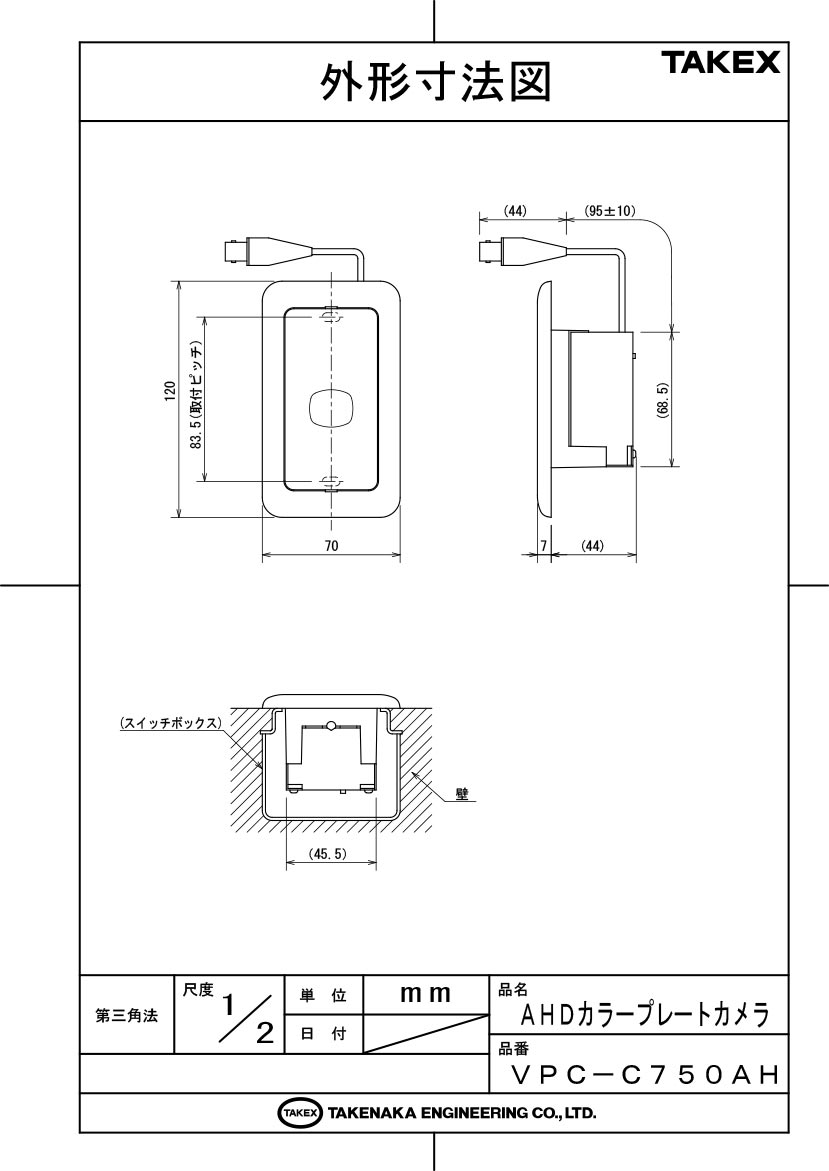

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

金融機関のATMコーナーや受付カウンター
エレベーター内やマンションのエントランス
面談室や診察室など威圧感を与えたくない場所
店舗のレジ周りや近接距離での本人確認

導入前に確認したいポイント

埋込には1コ用スイッチボックスまたは開口が必要
壁内の奥行きは50mm以上の空間を確保してください
電源重畳型（ワンケーブル）レコーダーには接続不可
50Hz地域ではフリッカーレス設定を推奨

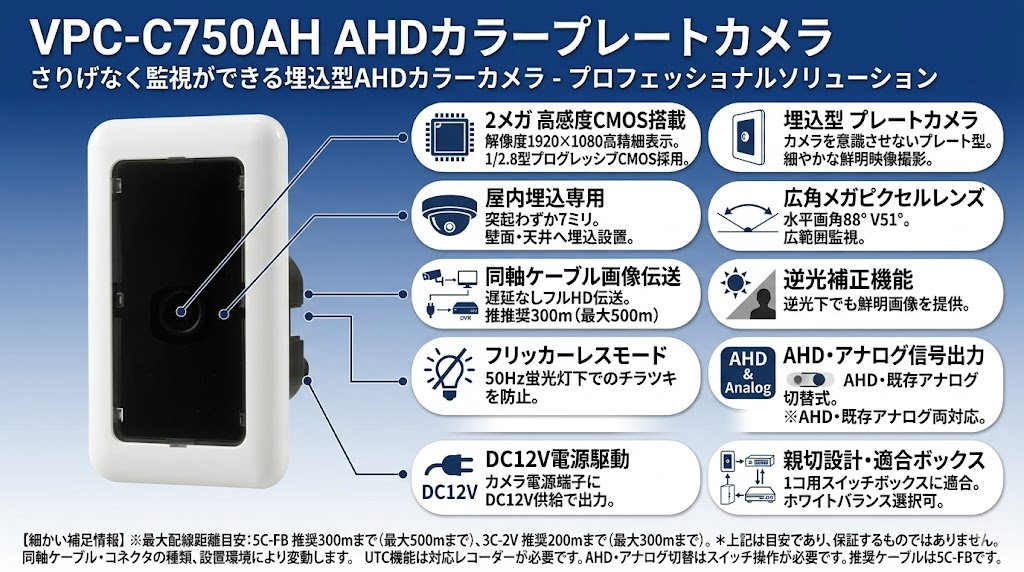

特長

SONY STARVIS C-MOSセンサーによる超高感度撮影

1/2.8型 SONY STARVIS 2メガピクセルプログレッシブスキャン C-MOSセンサーを採用。低照度環境に強く、電子感度UP（2倍設定時）には最低被写体照度0.05 lx (F1.4) を実現。薄暗い環境下でもカラーで鮮明な映像を提供します。

「さりげない監視」を追求したプレート型デザイン

壁面や天井に埋め込むプレート型のため、露出する突起はわずか7ミリ。スモーク樹脂カバーと内部のブラインドシートにより、外部からはカメラの存在やレンズの向きが認識されにくく、プライバシーに配慮しつつ高い防犯効果を発揮します。

同軸ケーブル1本でフルHDの高精細映像を伝送

AHD 2.0規格を採用し、既存のアナログ同軸配線を活かしたままフルHD（1080p）の映像伝送が可能です。デジタル伝送と比較して遅延がなく、リアルタイムなモニタリングを重視する現場に適しています。

AHD・アナログ(CVBS)のデュアル出力に対応

内部のDIPスイッチ切り替えにより、AHD信号だけでなく従来のアナログ映像信号（VBS）も出力可能です。最新のAHDレコーダーから既存のアナログ用レコーダーまで、幅広い録画機器に柔軟に対応します。

水平88°の広角メガピクセルレンズ搭載

f=3.8mmの広角オートアイリスレンズを搭載し、水平画角88°、垂直画画角51°の広い範囲を1台でカバー。近接箇所への取り付けでも、死角の少ない広範囲なモニタリングを可能にします。

施工後の微調整を可能にするカメラ角度調整機能

埋込設置後でも、カメラの向きを上下に約15°（上5°/下10°）、左右に約20°（各10°）まで微調整可能です。設置環境に合わせて、最適な監視画角を現場で正確にセットアップできます。

フリッカーレス＆逆光補正機能を標準装備

50Hz地域の蛍光灯下で発生する画面のチラツキを抑えるフリッカーレス機能や、明るい窓際などの逆光環境でも被写体をはっきりと映し出す逆光補正機能を搭載。DIPスイッチで簡単にON/OFF設定が可能です。

無極性DC12V電源設計で施工ミスを防止

カメラ電源入力端子には極性がないダイオードブリッジ回路を内蔵。DC12V電源のプラス・マイナスを気にすることなく結線でき、施工時の誤配線による故障リスクを大幅に低減します。

市販の1コ用スイッチボックスに完全適合

日本の標準的な1コ用スイッチボックスに適合する設計。新築時の埋込施工はもちろん、既存のスイッチプレートからの置き換えもスムーズに行える、高い現場適応力を備えています。

    選定時に評価したい強み
    圧倒的なステルス性： 威圧感を排除し、景観を損ねず監視を継続できます。
低照度性能： 0.05 lxの超高感度で、夜間や消灯後の屋内でも識別性能を維持。
長距離伝送： 5C-2Vケーブルで最大500mの伝送に対応。大規模施設でも導入が容易。
高い汎用性： AHD/アナログ切替により、将来的なシステム更新にも対応可能です。



施工・設定ガイド

本機は設定LED等を搭載しない完全なステルス設計のため、設置時には必ずテストモニターで映像を確認しながら画角やスイッチ設定を行ってください。

DIPスイッチ設定詳細

SW	機能	OFF (出荷時)	ON
1	フリッカーレス	無効 (60Hz等)	有効 (50Hz地域用)
2	出力信号	AHD 2.0	アナログ (CVBS)
3	逆光補正	無効	有効
4	ホワイトバランス	ATW (自動追尾)	FIX (固定)
5	電子感度UP	無効	オート (2倍)

配線限界距離（電圧降下・減衰考慮）

ケーブル種類	映像信号 (AHD)	電源供給 (DC12V/φ0.9mm)
3C-2V / AE φ0.9	最大 300m (推奨200m)	最大 190m
5C-2V / AE φ1.2	最大 500m (推奨300m)	最大 330m

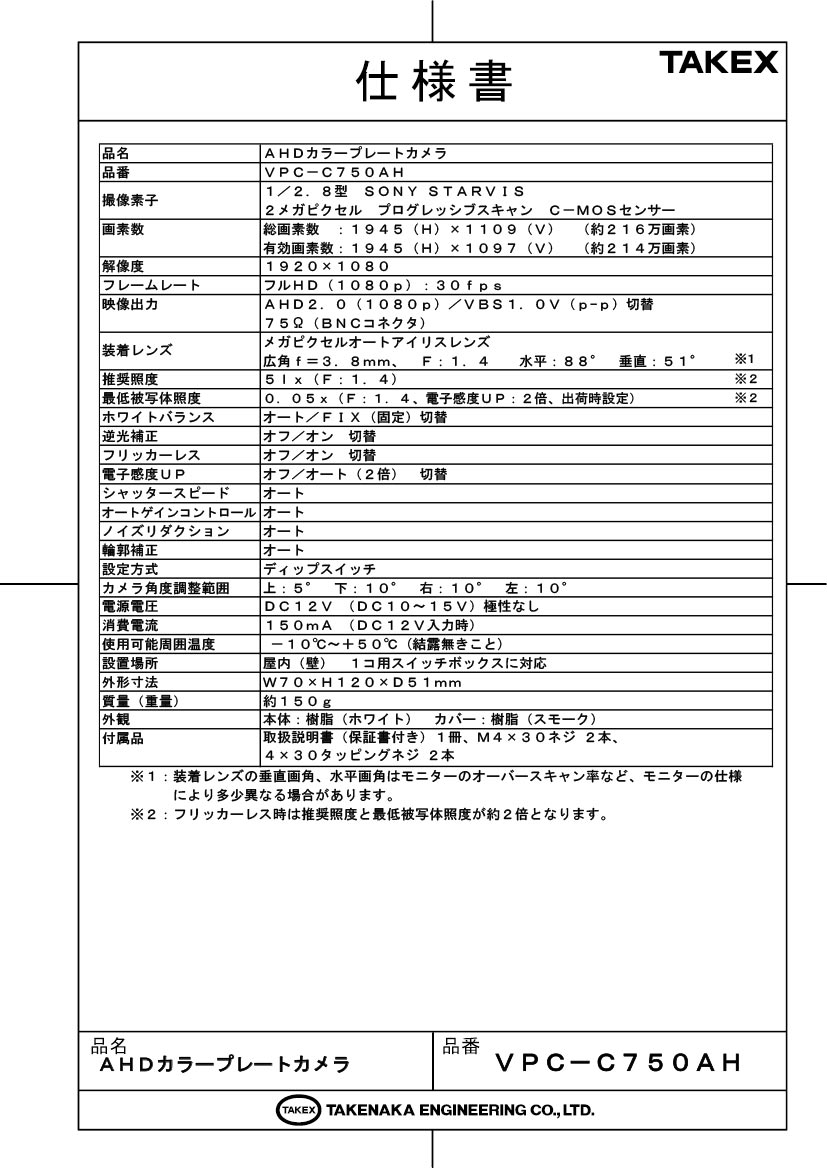

製品仕様

項目	内容
品名	AHDカラープレートカメラ
品番	VPC-C750AH
撮像素子	1/2.8型 SONY STARVIS 2メガピクセルプログレッシブスキャン C-MOSセンサー
画素数	総画素数: 1945(H)×1109(V) (約216万画素) 有効画素数: 1945(H)×1104(V) (約214万画素)
解像度	1920×1080
フレームレート	フルHD(1080p) : 30fps
映像出力	AHD2.0(1080p)/VBS1.0V(p-p)切替 75Ω(BNCコネクタ)
装着レンズ	メガピクセルオートアイリスレンズ広角f=3.8mm、F:1.4 水平:88° 垂直:51°
推奨照度	5lx (F:1.4) ※フリッカーレス時は約2倍
最低被写体照度	0.05lx (F:1.4、電子感度UP:2倍、出荷時設定) ※フリッカーレス時は約2倍
ホワイトバランス	オート/FIX (固定) 切替
逆光補正	オフ/オン切替
フリッカーレス	オフ/オン切替
電子感度UP	オフ/オート(2倍) 切替
設定方式	5連ディップスイッチ
カメラ角度調整	上:5° 下:10° 右:10° 左:10°
電源電圧 / 消費電流	DC12V (DC10〜15V) 極性なし / 150mA
使用可能周囲温度	-10℃〜+50℃ (結露なきこと)
設置場所	屋内 (壁) 1コ用スイッチボックスに対応
外形寸法	W70×H120×D51mm
質量	約150g
外観	本体: 樹脂(ホワイト) / カバー: 樹脂(スモーク)
付属品	取扱説明書(保証書付)、M4×30ネジ2本、4×30タッピングネジ2本

FAQ

Q：既存のアナログレコーダーでも映りますか？ A：はい。内部のDIPスイッチ（SW2）をONにすることで、従来のアナログ（CVBS）信号に切り替えて出力できます。

Q：電源はどのように供給すればよいですか？ A：別売のDC12V電源アダプター（PS-1210等）より供給してください。映像端子（BNC）からの電源重畳供給（ワンケーブル方式）には対応していません。

Q：東日本（50Hz）で使用すると画面がチラつきます。 A：DIPスイッチ（SW1）をONにしてフリッカーレス機能を有効にしてください。ただし、有効にすると必要光量が約2倍になります。

Q：壁への埋め込みにはどのような工事が必要ですか？ A：市販の「1コ用スイッチボックス」を設置するか、壁に幅50mm×高さ72mm（奥行50mm以上）の穴をあけて、付属のネジで固定してください。

Q：夜間の暗視性能はありますか？ A：赤外線照明は内蔵していませんが、高感度なSTARVISセンサーにより、常夜灯などの微弱な光があればカラーで鮮明な撮影が可能です。

Q：カメラのレンズの向きは外から見えますか？ A：スモークカバーと内部のブラインドシートにより、外部からレンズの視認は困難です。さりげない監視が可能です。

Q：同軸ケーブルは何メートルまで配線できますか？ A：5C-2Vケーブルを使用した場合、AHD信号で最大500mまで伝送可能ですが、画質維持のため300m以内を推奨しています。

Q：レコーダー側からカメラの設定を変更（UTC機能）できますか？ A：本機はUTC機能に対応していません。逆光補正やフリッカーレスの設定は、カメラ本体のスイッチで直接行ってください。

Q：動作確認用のLEDは付いていますか？ A：ステルス設計のため、電源LEDやステータスLEDは一切搭載していません。動作は出力映像で確認してください。

Q：屋外でも使用できますか？ A：いいえ、本機は屋内専用です。防水・防塵性能はないため、雨のかからない屋内でご使用ください。
