リード線式センサー（フラット）10m TAKEX 竹中エンジニアリング [Z-AD-FH-10]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

耐湿・耐熱に優れた漏水検知フラットセンサー

通常在庫品です。決済確認後すぐに発送致します。

Z-AD-FH-10は、結露や高湿度環境に強いフラット型のリード線式漏水検知センサーです。別売の漏水センサ送信機や制御器と組み合わせて使用でき、10mから最大100mまで用途に応じた長さで対応可能。センサーは錫メッキ軟銅撚り線で構成され、高精度な漏水検出と迅速な復帰を実現します。導電率200μS/cmの水滴にも反応し、最小2ml程度の水で漏水を検知可能。AC20MΩ以上/100mの絶縁性と、100lΩ以上の復帰抵抗を確保し、耐久性と安定性に優れています。使用温度は60℃以下で、材料は80℃まで対応。高湿度環境下でも電極間抵抗を維持し、各種建物の床下・配管周辺・設備機器の周囲などに最適。漏水検知、配線型センサー、フラットセンサー、リード線式、耐湿性、復帰性、漏水対策、防災機器、結露対策、工場向け、設備監視、センサーユニット、制御器対応、長さカスタマイズ、撥水性、耐熱性能、精密検出、復帰可能、屋内対応、警報システム連携。

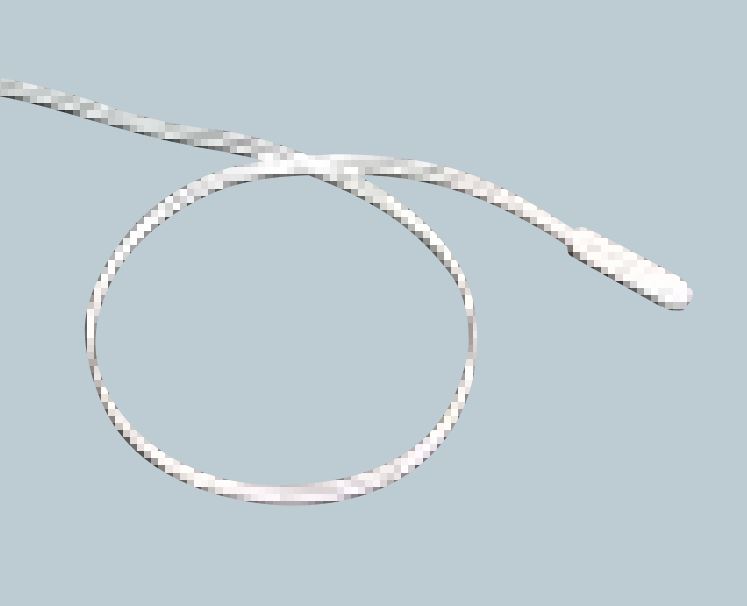

Z-AD-FH-10 リード線式フラット型漏水検知センサー（10m）

Z-AD-FH-10は、フラット構造で結露や高湿度環境に優れた耐性を持つ漏水検知用センサーです。漏水や結露による設備トラブルの予防に最適で、別売の制御器（EXL-CR1AD、EXL-CR5）や送信機（EXLF-LW1）と組み合わせて使用可能です。

10m単位でカスタマイズ可能、最大100m対応

本製品は10m単位での選択が可能で、最大100mまで対応可能な長尺設計。監視エリアの規模に応じて、最適な長さで導入できます。ご希望の長さはお問い合わせにて対応。

フラット構造・撚線仕様で高耐久・高性能

電極には錫メッキ軟銅撚り線（素線径0.8mm×13本）を使用し、導電性と柔軟性を兼ね備えています。復帰性にも優れ、水分除去後は瞬時に復帰（センサ電極間抵抗：100lΩ以上）。再使用可能な設計で経済的です。

多様な漏水レベルに対応した検出特性

推奨検知レベル8kΩ設定時には4〜14mlの水量で漏水検知が可能。設置環境や水質によって最適な感度調整が可能で、導電率200μS/cm程度の水でも確実に反応します。

高い耐湿・耐熱性

使用温度は連続60℃まで、材料自体は80℃まで対応。高湿度環境（温度60℃、湿度95%RH）でも、結露が無ければ電極間抵抗100lΩ/100m以上を維持。長期間の安定運用を実現します。

警報システム・受信機と連動可能

漏水検知時には、セキュリティ自動通報装置（SC-810X）や受信ユニット（EXR-500／EXR-3000）と組み合わせることで、音声警報やメール通知による即時対応が可能です。監視体制の強化に貢献します。

主な仕様

製品名	Z-AD-FH-10
形式	リード線式フラットセンサー
構造	錫メッキ軟銅撚り線（0.8mm×13本）
長さ	10m（最大100mまで対応）
重量	8.5±1.0g/m
復帰特性	水分除去後即時復帰（100lΩ以上）
耐湿特性	高湿環境下で結露無ければ100lΩ以上/100m（60℃・95%RH）
電極間抵抗（AC）	20MΩ以上/100m（24℃・60%RH）
耐熱性	連続使用温度：60℃以下（材料耐熱：80℃）
検知水量（参考値）	2〜23ml（検出条件による）
適合制御器	EXL-CR1AD、EXL-CR5
適合送信機	EXLF-LW1
適合受信機	EXR-500、EXR-3000
対応通報機	SC-810X
注意事項	汚染水使用時は洗浄して再使用可

あらゆる環境に柔軟に対応し、工場、研究施設、ビル管理、配管周辺など多様な現場で活躍する高信頼性漏水検知センサーです。
