回路表示器 [RD-050]

回路表示器 [RD-050]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 回路表示器 集中監視 5回路対応 AC/DC両対応

RD-050 回路表示器

漏水監視や設備異常などの重要な保安情報を、最大5系統まで集約してリアルタイムに集中管理。視覚的なLED表示と識別しやすい報知音で、現場の異常を逃さずキャッチする高性能な回路表示ユニットです。

  • 型番： RD-050
  • 製品名： 回路表示器
  • 入力方式： 5系統（無電圧a接点/b接点切替式）
  • 主な用途： 漏水センサー監視、設備異常の集中管理、警報出力連動
  • 電源仕様： AC100V または DC10〜30V（自動判別/選択）

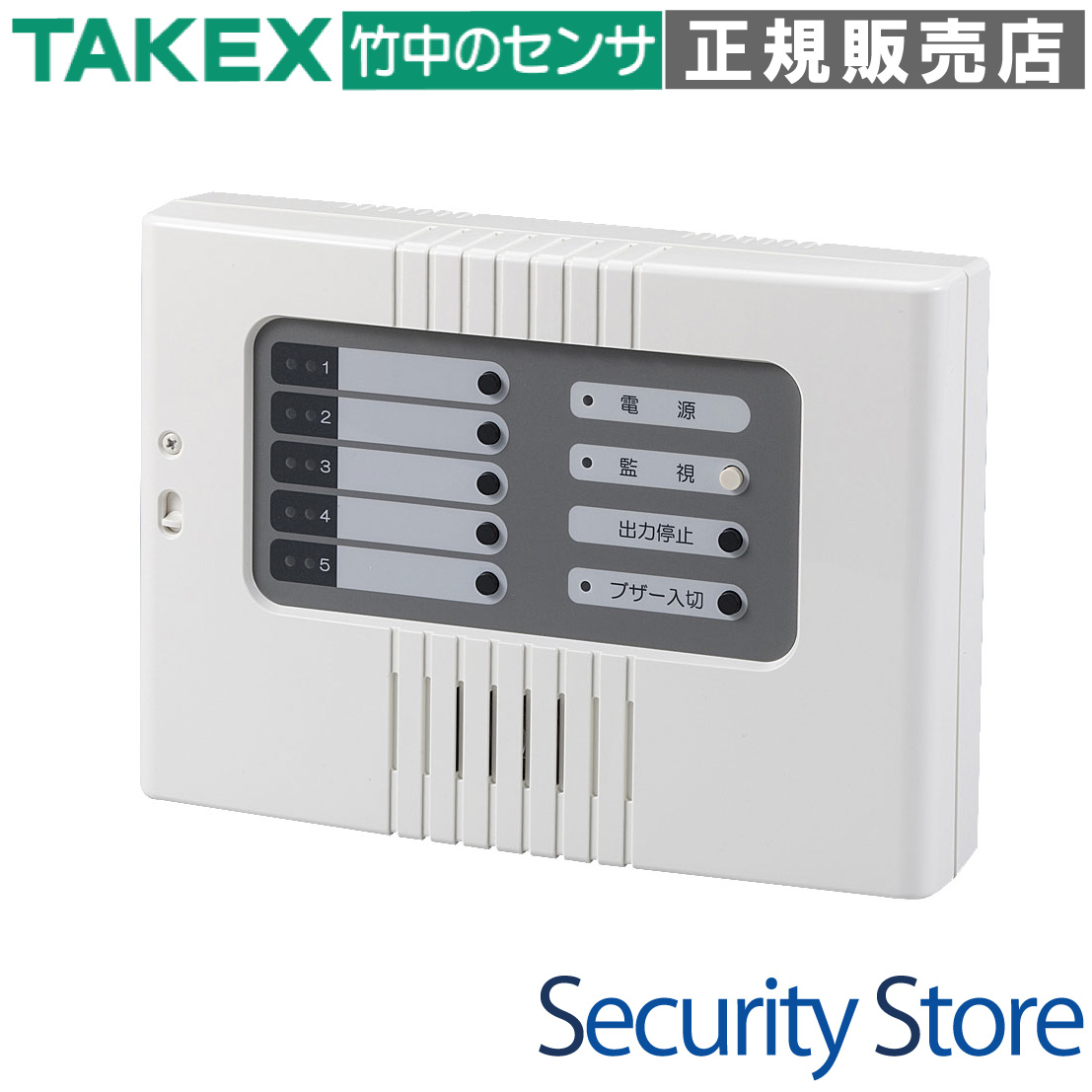

RD-050 回路表示器 製品画像

資料ダウンロード

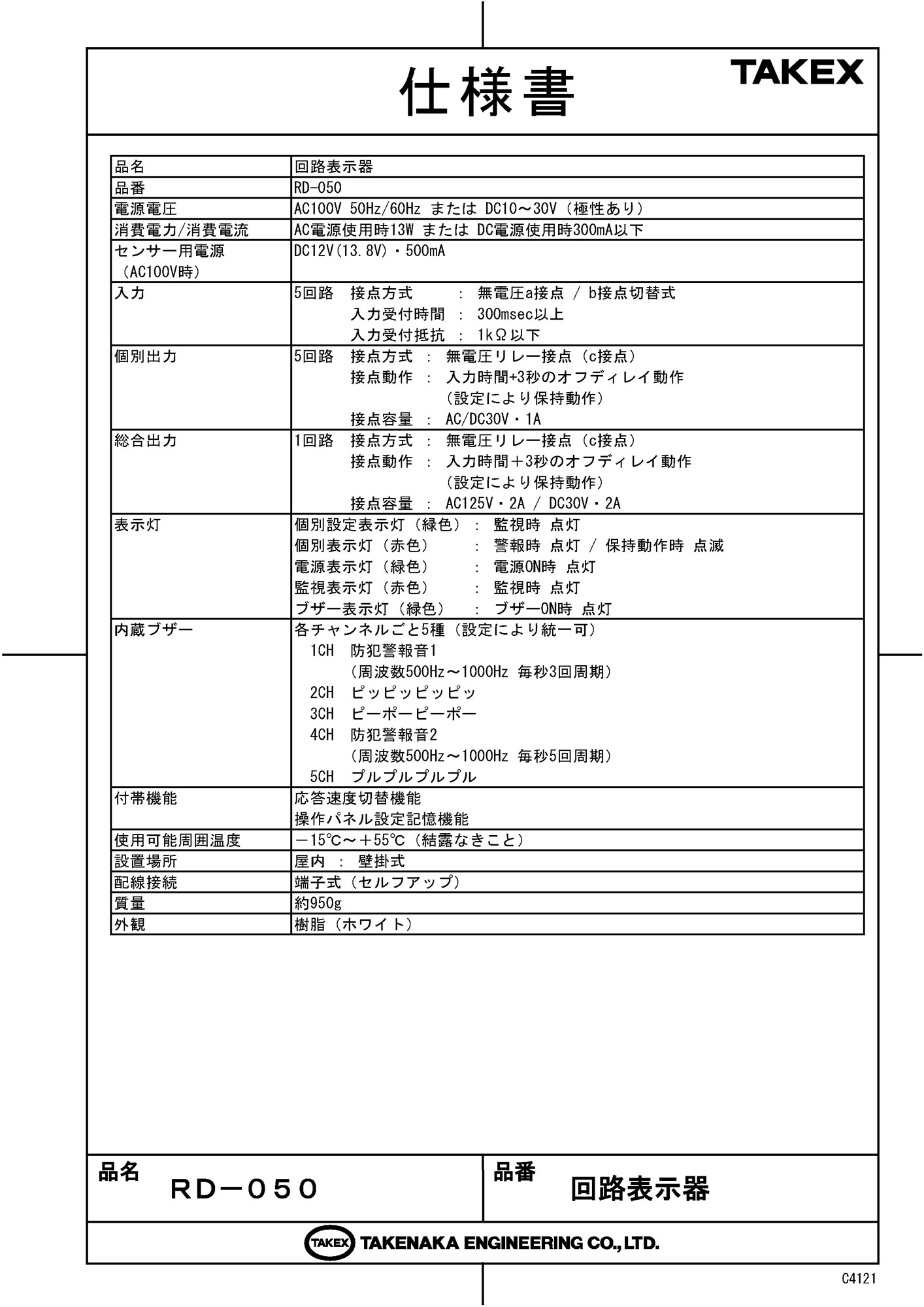

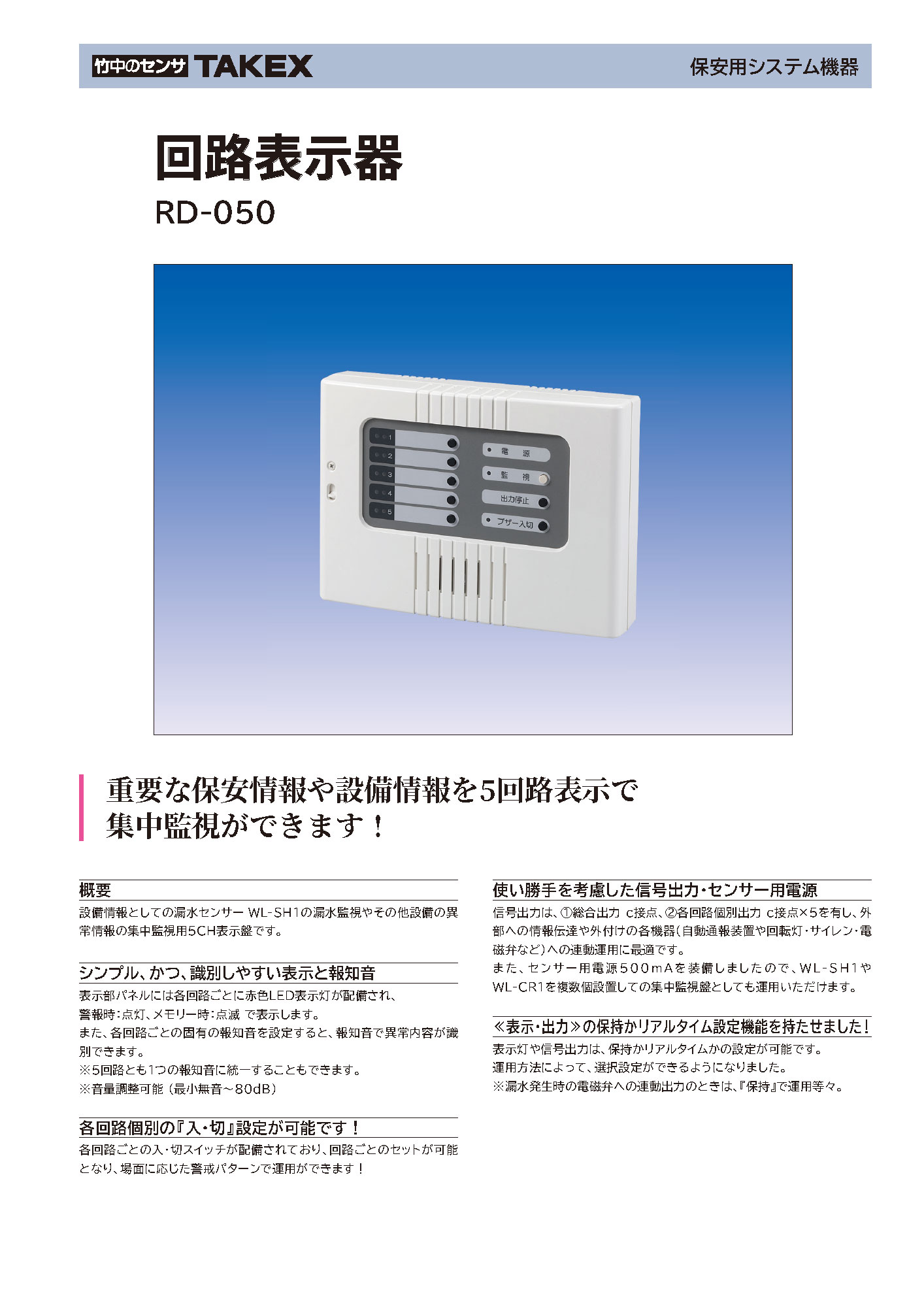

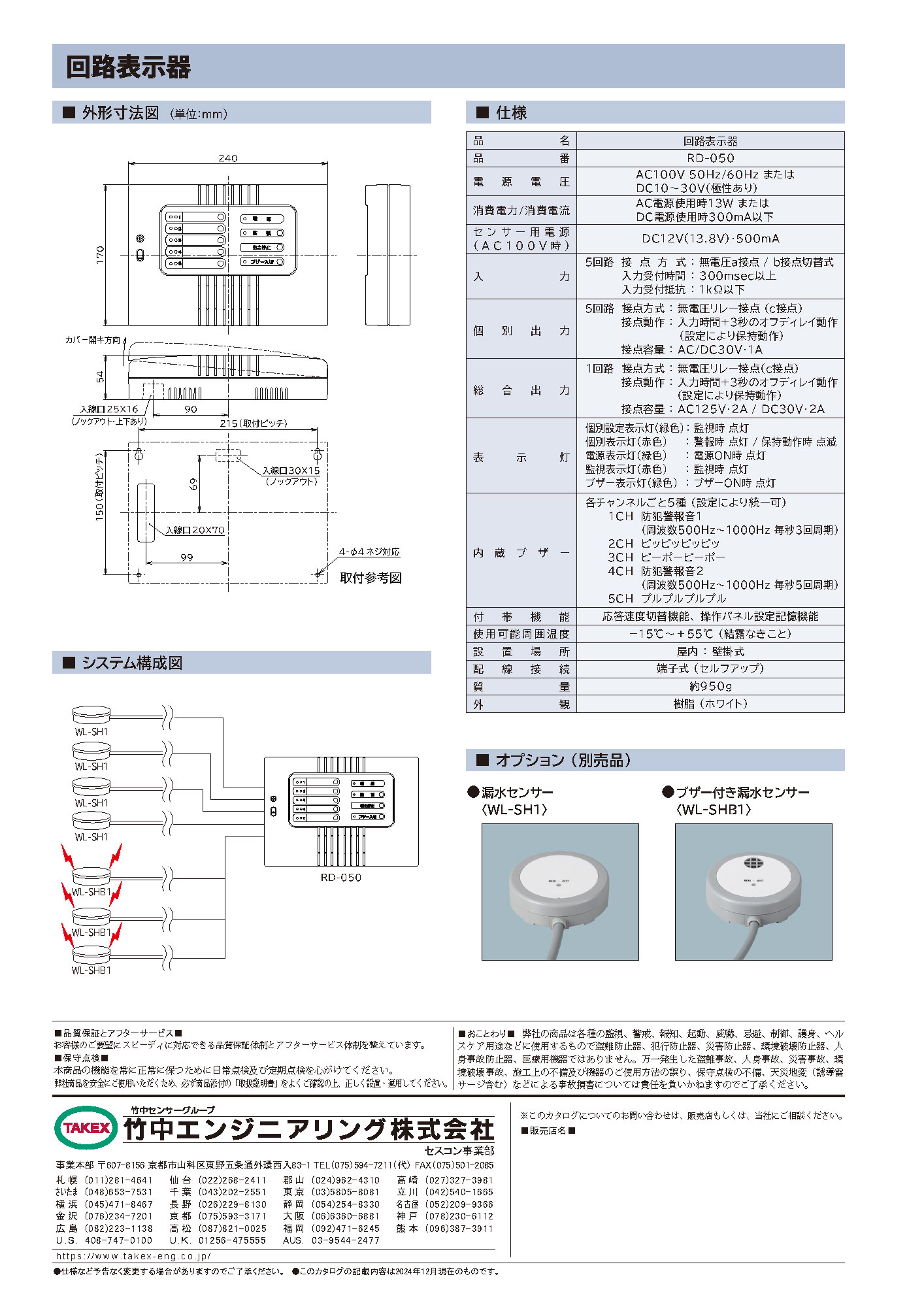

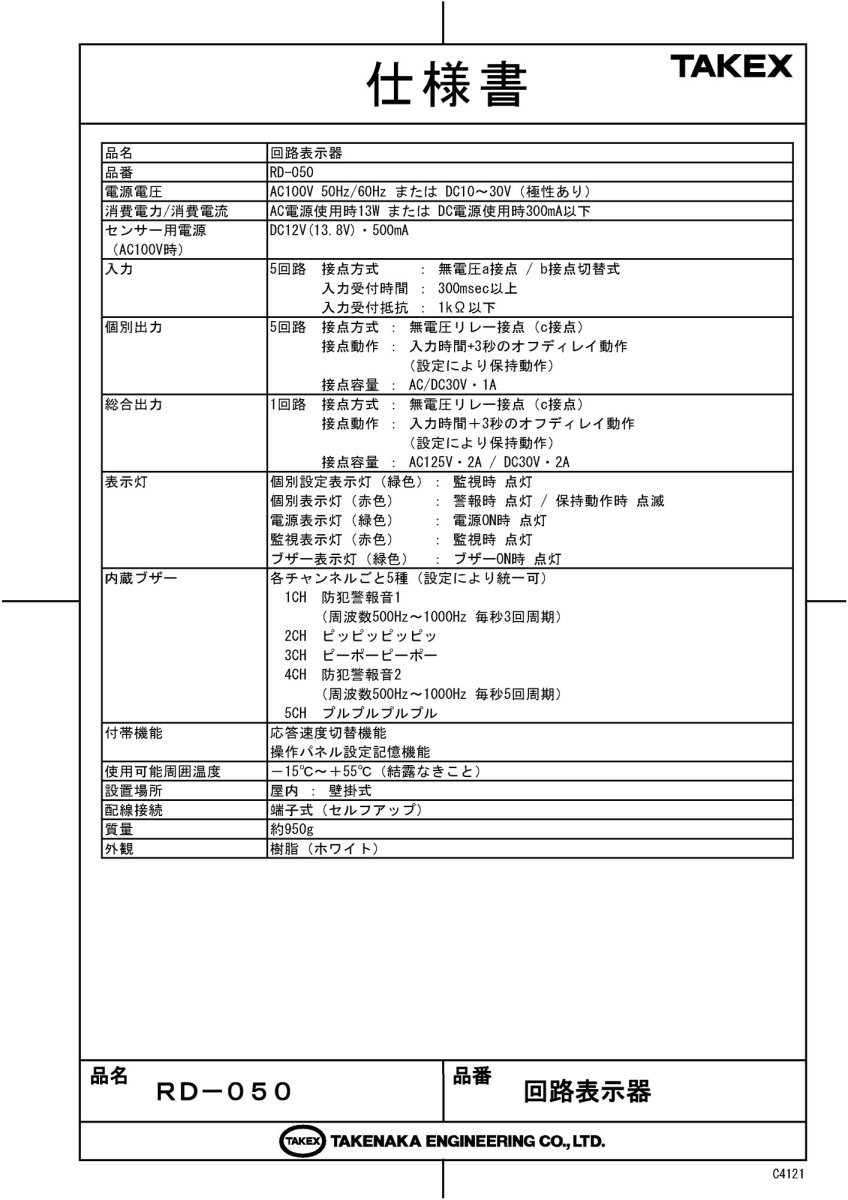

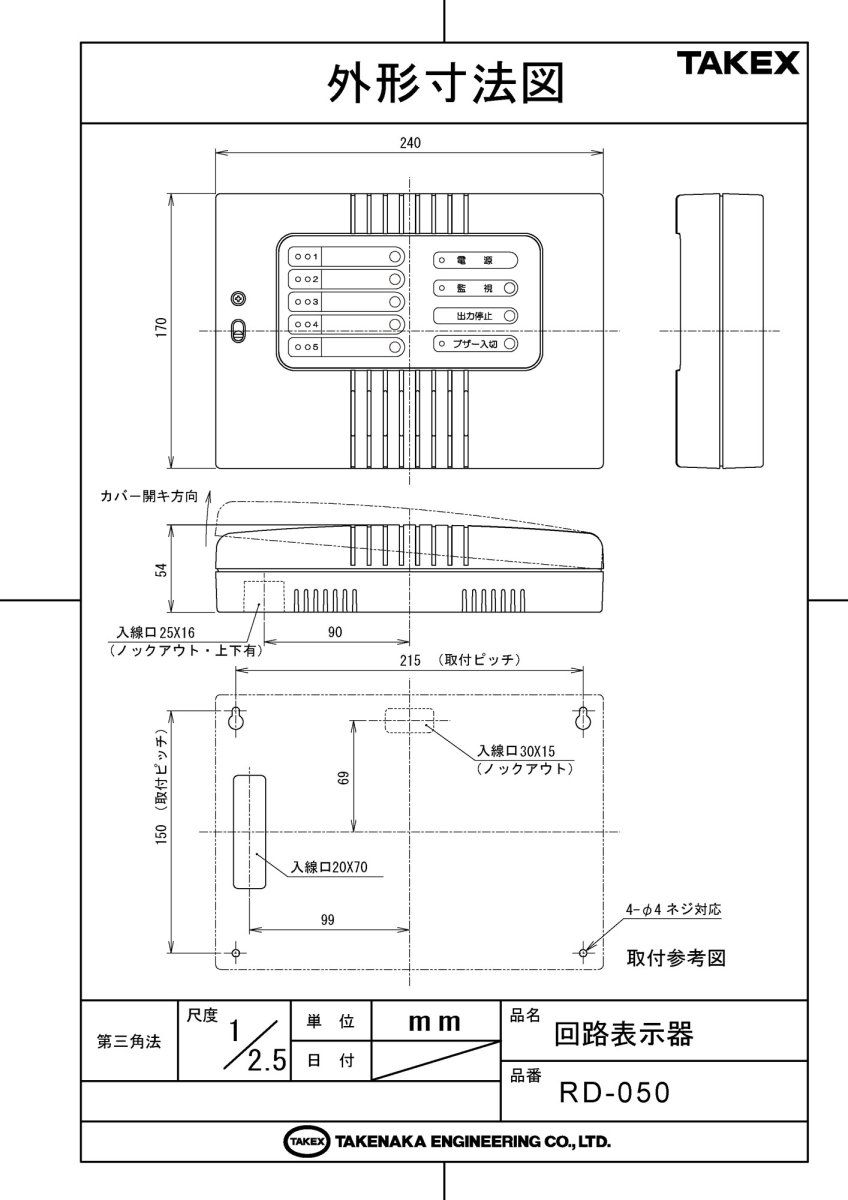

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 漏水センサー（WL-SH1等）の集中監視
  • 工場の設備異常信号の集約・報知
  • 自動通報装置への信号送信元として
  • 回転灯やサイレンの制御盤
  • 複数フロア・ラインの警戒状態管理

導入前に確認したいポイント

  • 設置は屋内専用（非防水仕様）です
  • AC100VとDC電源の併用はできません
  • センサー入力は無電圧接点が必要です
  • 接続するセンサーの総消費電流（500mA以下）
  • 一括監視か個別監視かの運用ルール

特長

最大5回路の独立集中監視に対応

5系統の外部接点入力を個別に管理可能です。各チャンネルが完全に独立しているため、異なる種類のセンサー（漏水センサー、設備故障信号、非常ボタン等）を1台に集約して効率的な監視体制を構築できます。

異常箇所を音で判別できる「5種類の個別報知音」

チャンネルごとに異なる報知音を設定できるため、音を聞くだけで「どの系統で異常が発生したか」を即座に判別できます。もちろん、全回路共通の音に統一することも可能です。音量は無音から最大80dBまで調整でき、環境に合わせた運用が可能です。

運用を柔軟にする回路別の「入・切」スイッチ

操作パネル面に、各チャンネルごとの監視設定スイッチを搭載。特定のラインがメンテナンス中の場合や、一時的に監視を停止したい回路だけを個別に「切」に設定できるため、現場の状況に応じた柔軟な運用が可能です。

自動通報や機器連動を支える豊富な出力端子

5つの「個別出力（c接点）」と、いずれかの回路が作動した際に出力する「総合出力（c接点）」を標準装備。自動通報装置でどの回路か特定させたり、総合出力で大型の回転灯を回したりと、緻密な外部連動を実現します。

センサー用電源（DC12V 500mA）を内蔵

本機から接続先のセンサーへ電源供給（DC12V/500mA）が可能です。別途センサー用電源ユニットを用意する必要がなく、配線の簡素化とコストダウンに貢献します。漏水センサーWL-SH1などの複数台設置に最適です。

不在時の発生を記録する「警報メモリー機能」

表示灯の保持設定を「保持」にすることで、センサー入力が復旧した後もLEDを点滅させて異常があったことを知らせ続けます。夜間や不在時の異常発生を後から確実に確認できるため、管理体制の強化に繋がります。

AC/DCハイブリッド電源対応

常用電源のAC100Vだけでなく、DC10〜30Vの広範囲な直流電源入力にも対応。既存のシステム電源を利用したり、非常用バックアップ電源系統に組み込んだりすることが容易です。

選定時に評価したい強み

  • 信頼の報知ロジック：a接点/b接点の混在設定が可能で、あらゆるセンサーに対応。
  • メンテナンス性：操作ボタンの長押し設定（誤操作防止）や出力停止ボタンを搭載。
  • 優れた視認性：電源、監視状態、ブザー状態、個別回路の状態を全て独立LEDで表示。
  • 施工性：セルフアップ式端子台の採用により、多系統の配線作業もスムーズ。

施工・設置ガイド

本機は屋内壁掛専用です。付属の型紙を用いてネジ固定を行い、背面のノックアウト穴から配線を引き込みます。AC100Vを使用する場合は、感電防止のため必ずFG端子を接地してください。

確認項目 この製品での考え方
入力接点の種類 内部DIPスイッチで、1回路ごとにa接点（常時開）とb接点（常時閉）を自由に切り替えられます。
出力の保持設定 「リアルタイム（入力に合わせて復旧）」か「保持（ボタンを押すまで継続）」かを選択可能です。
配線距離の目安 センサー入力配線は、φ0.65mm以上の電線で500mまで延長可能です。
誤操作の防止 監視スイッチ等の応答速度を約2秒の長押しに設定でき、不意の接触による停止を防ぎます。

LED表示と動作状態

インジケーター 状態 意味
電源表示灯（緑） 点灯 通電中および電源スイッチON。
監視表示灯（赤） 点灯 システム全体が警戒（監視）状態にあります。
個別設定灯（緑） 点灯 該当チャンネルが監視対象として有効になっています。
個別表示灯（赤） 点灯 現在、該当のチャンネルで警報が発生しています。
点滅 警報メモリー。過去に異常が発生し、現在は復旧しています（保持設定時）。

製品仕様

項目 内容
品名・品番 回路表示器 RD-050
電源電圧 AC100V 50Hz/60Hz または DC10〜30V（極性あり）
消費電力/消費電流 AC電源使用時13W または DC電源使用時300mA以下
センサー用電源 DC12V (13.8V)・500mA (AC100V使用時)
入力点数 5回路 接点方式：無電圧a接点 / b接点切替式
入力受付条件 入力受付時間：300msec以上、入力受付抵抗：1kΩ以下
個別出力 5回路 無電圧c接点（DC30V 1A）
入力時間+3秒のオフディレイ動作（設定により保持可）
総合出力 1回路 無電圧c接点（AC125V 2A / DC30V 2A）
入力時間+3秒のオフディレイ動作（設定により保持可）
ブザー音量 0〜約80dB（可変ボリューム式）、5種の音色または統一音
使用可能周囲温度 -15℃〜+55℃（結露なきこと）
外形寸法 W240 × H170 × D54 (mm)
質量 約950g
外観 樹脂（ホワイト）
交換目安 納入後 5年（安全使用を推奨する期間）

FAQ

Q：何回路まで監視できますか？ A：本製品1台で最大5回路までの独立した監視が可能です。
Q：センサーの接点が「b接点」なのですが接続できますか？ A：はい、内部のDIPスイッチで1回路ごとにa接点/b接点を切り替えられるため、混在しての接続も可能です。
Q：ブザー音を完全に消すことはできますか？ A：はい、操作パネルのブザー入切スイッチでOFFにするか、内部の音量ボリュームを最小にすることで無音運用が可能です。
Q：異常があった回路を音だけで特定できますか？ A：はい、出荷時設定では5つのチャンネルごとに異なる音色が割り当てられており、聴覚的に判別可能です。
Q：メモリー表示（点滅）を消すにはどうすればよいですか？ A：監視入切スイッチを一度OFFにして、再度ONにすることでメモリーがリセットされます。
Q：センサーへの電源供給は可能ですか？ A：はい、AC100Vで使用している場合、DC12V/500mAのセンサー用電源出力が利用可能です。
Q：屋外に設置しても大丈夫ですか？ A：いいえ、本製品は屋内専用です。水濡れの恐れがある場所には設置しないでください。
Q：ボタンを押してもすぐに反応しないのですが故障ですか？ A：誤操作防止のため、監視入切ボタンなどは約2秒間の長押しが必要な設定（出荷時）になっています。即時反応させたい場合は内部スイッチで変更可能です。
Q：出力接点の「保持」とはどのような動作ですか？ A：センサーの反応が終わっても、本機の「出力停止」ボタンを押すまで警報出力（接点動作）を継続させる機能です。電磁弁の閉止維持などに利用されます。
Q：AC100VとDC24Vを同時に接続できますか？ A：いいえ、故障の原因となりますので、必ずどちらか一方の電源のみを使用してください。
