漏水センサ制御器 TAKEX 竹中エンジニアリング [WL-CR1]

漏水センサ制御器 TAKEX 竹中エンジニアリング [WL-CR1]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 漏水センサー 断線検知機能 BCP対策 屋内用

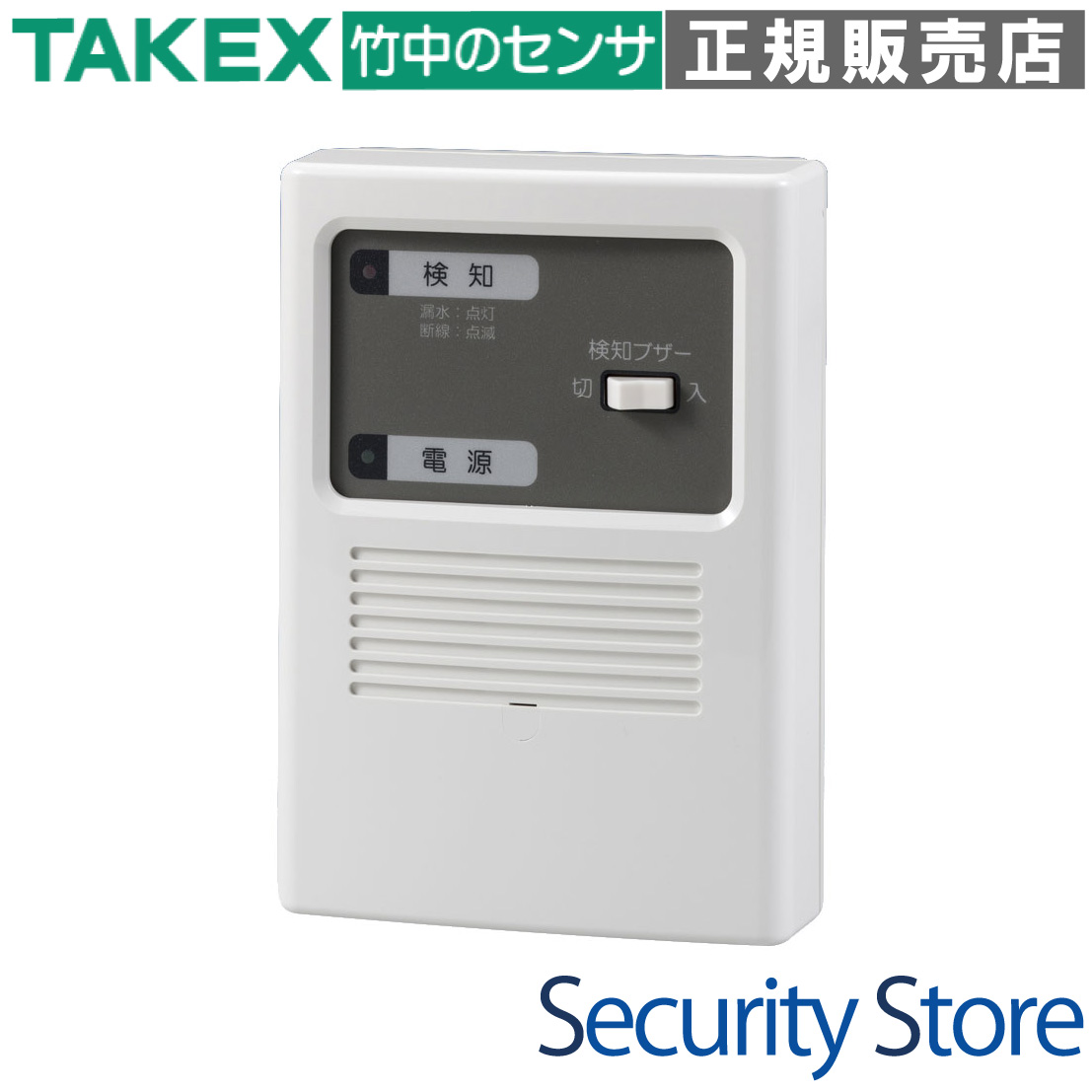

WL-CR1 漏水センサ制御器 1回路用

WL-CR1は、リード線センサーや電極式ポイントセンサーを1回路接続・管理できる高性能な漏水制御ユニットです。漏水検知だけでなくセンサーの「断線」も常時監視する2重の安全設計により、重要施設のBCP対策や水損防止に高い信頼性を提供します。

  • 型番： WL-CR1
  • 製品名： 漏水センサ制御器 1回路用
  • 方式： インピーダンス監視方式（断線監視機能付）
  • 電源： AC100V または DC10〜30V（2電源方式）
  • 出力： 漏水警報・断線警報 各独立 無電圧c接点

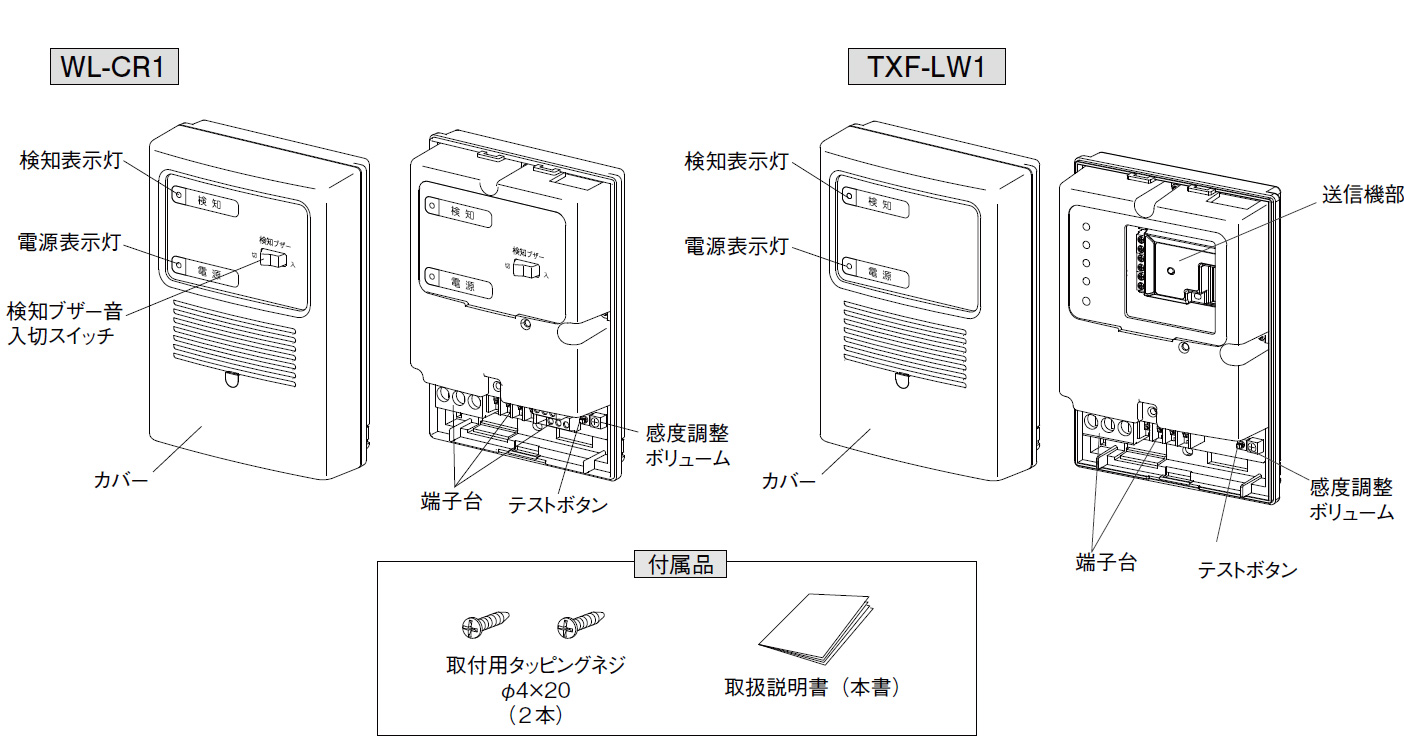

漏水センサ制御器 WL-CR1

資料ダウンロード

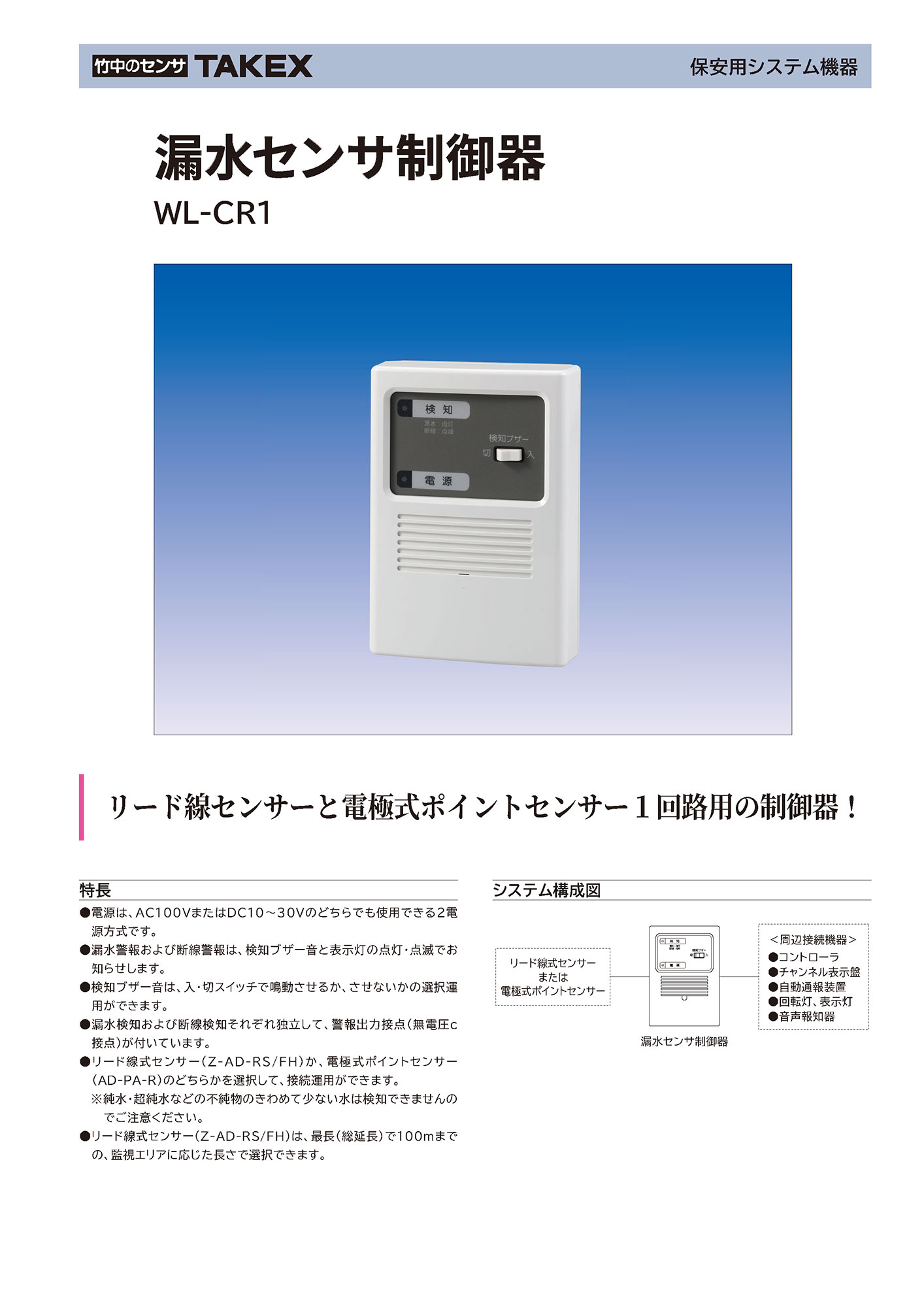

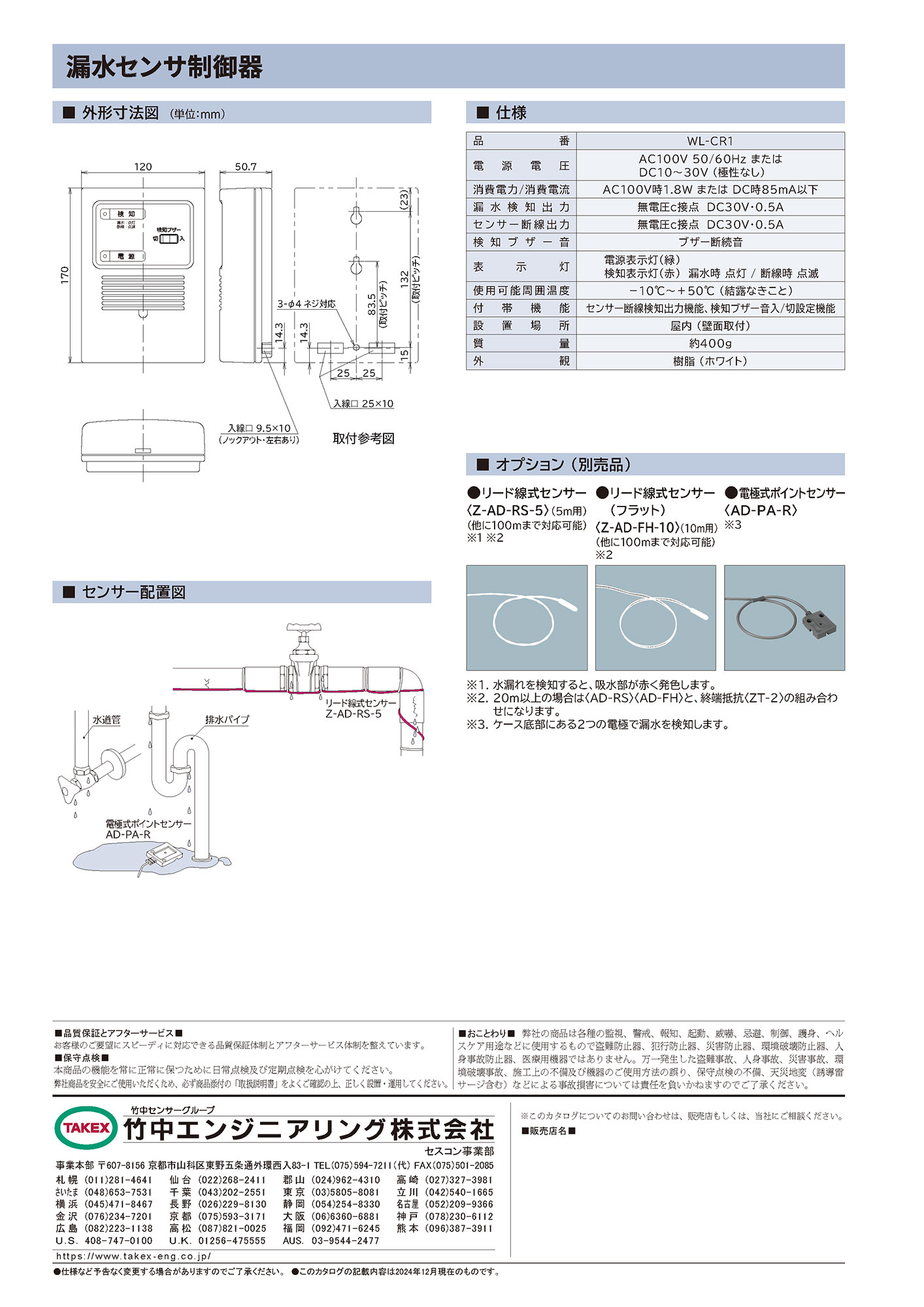

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • サーバー室や電気室の床下漏水監視
  • 重要設備の配管周りの水漏れチェック
  • ビル管理における空調機からのドレン漏れ検知
  • 断線が許されない高信頼性が求められる現場

導入前に確認したいポイント

  • 屋内設置専用（屋外や水しぶきがかかる場所は不可）
  • 純水・超純水の検知はできません（導電率が必要）
  • センサー（リード線/ポイント）は別売です
  • ノイズ源（大型モーター等）の近くは避けてください

特長

2電源方式対応で柔軟な施工が可能

AC100V（家庭用電源等）とDC10〜30V（産業用・セキュリティシステム用電源）の両方に対応したハイブリッド電源設計です。極性なしのDC入力も可能なため、現場の電源インフラに合わせた柔軟な配線が可能です。※ACとDCの併用はできません。

漏水と「断線」を判別する高度な監視ロジック

単なる漏水検知に留まらず、監視ラインの健全性を常にチェックしています。万が一の配線トラブルや断線時も、漏水警報とは別に「断線警報」として報知するため、いざという時に動かないといった事態を未然に防ぎます。

現場に即座に知らせる70dBの報知ブザー

異常を検知した際、本体から約70dBの断続音で現場へ報知します。ブザー音は「入・切」スイッチで運用に合わせて選択可能で、ブザーを切った状態でもLED表示と接点出力は動作するため、静かな環境での運用も可能です。

漏水・断線を独立して出力するリレー接点

漏水検知出力とセンサー断線検知出力がそれぞれ独立した「無電圧c接点」で備わっています。中央監視盤、自動通報機、回転灯、電磁弁の遮断システムなど、用途に合わせた複雑な外部連動が容易に構築できます。

多様なセンサーに対応する高い互換性

広範囲の漏水を検知する「リード線式センサー」と、特定のポイントを狙う「電極式ポイントセンサー」の両方をサポート。監視エリアの広さや設置環境に応じて、最適なセンサーを選択して運用できます。

環境に合わせる感度調整ボリューム搭載

設置環境の湿度や検知対象の水の特性に合わせ、検知感度を微調整できるボリュームを搭載。高湿度下での誤報対策や、導電率の低い水に対する感度アップなど、現場の状況に合わせた最適化が可能です。また、テストボタンにより1人でも動作確認が行えます。

最長1,000mまでの延長配線に対応

本体からセンサーまでの接続距離は、推奨電線を使用することで最大1,000mまで延長が可能です。制御器を監視室にまとめ、センサーだけを遠隔地に配置するような大規模なシステム構成にも対応します。

選定時に評価したい強み

  • 自己診断機能： センサーの断線を即座に「赤LED点滅」で知らせる高信頼設計。
  • 自由な設置： 背面だけでなく上部・左右にノックアウトがあり、配線方向を選びません。
  • 明快な表示： 電源（緑）、検知・断線（赤）のLEDにより、一目で動作状態を把握可能。
  • 安定動作： FG端子を装備し、雷サージや外来ノイズへの耐性を高めています。

LED表示と動作状態

状態 電源表示灯（緑） 検知表示灯（赤） 意味・内容
正常待機 点灯 消灯 正常に監視を行っています
漏水検知 点灯 点灯 センサーが水分を検知しました
センサー断線 点灯 点滅 センサー配線の外れや切断を検知しました

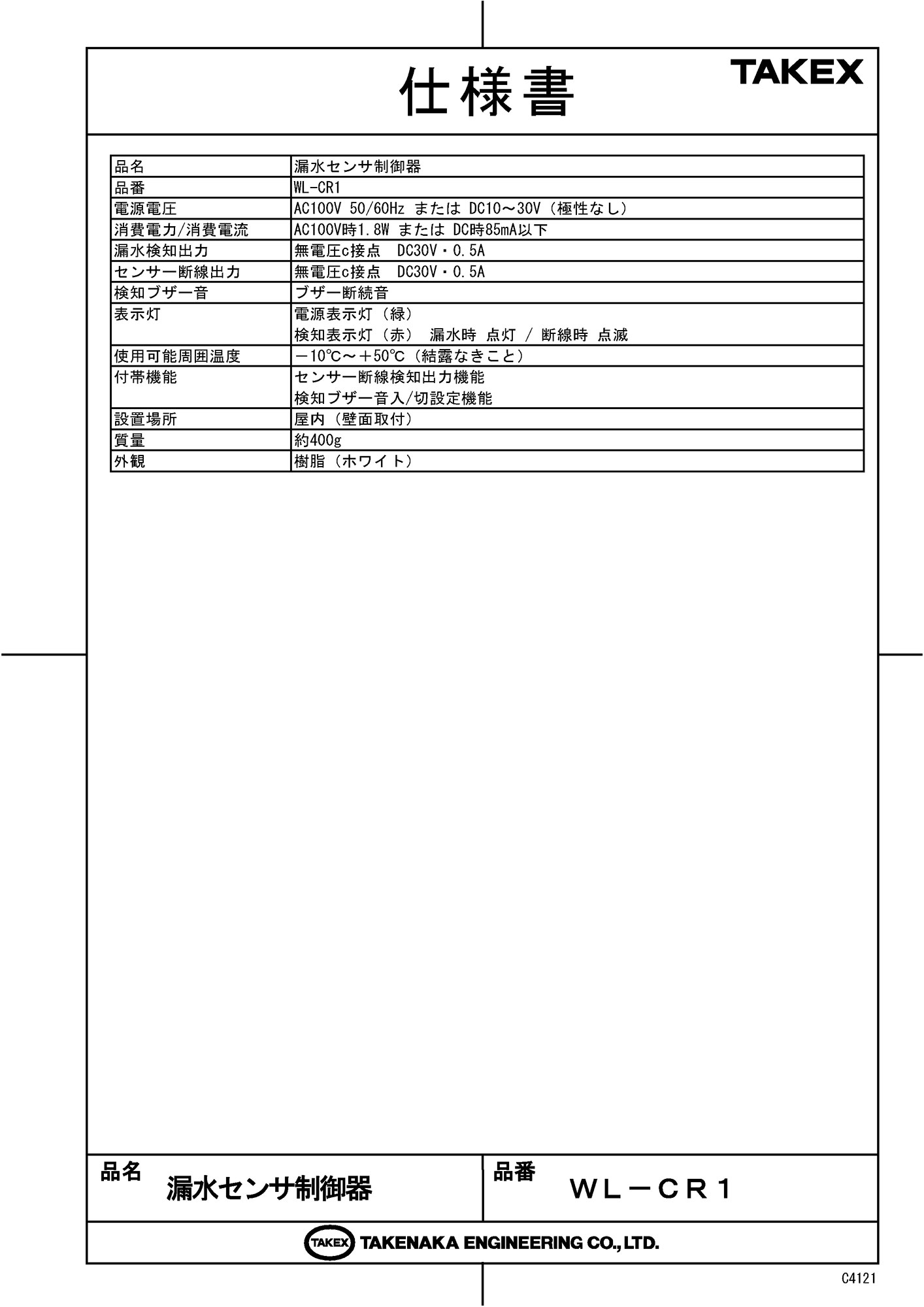

製品仕様

項目 内容
品名 漏水センサ制御器
品番 ＷＬ－ＣＲ１
電源電圧 ＡＣ１００Ｖ ５０／６０Ｈｚ または ＤＣ１０〜３０Ｖ（極性なし）
消費電力／消費電流 ＡＣ１００Ｖ時１．８Ｗ または ＤＣ時８５ｍＡ以下
漏水検知出力 無電圧ｃ接点 ＤＣ３０Ｖ・０．５Ａ
センサー断線出力 無電圧ｃ接点 ＤＣ３０Ｖ・０．５Ａ
検知ブザー音 ブザー断続音（約70dB）
表示灯 電源表示灯（緑）
検知表示灯（赤）：漏水時 点灯 ／ 断線時 点滅
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
付帯機能 センサー断線検知出力機能、検知ブザー音入／切設定機能、感度調整機能、テストボタン
設置場所 屋内（壁面取付）
質量 約４００ｇ
外観 樹脂（ホワイト）

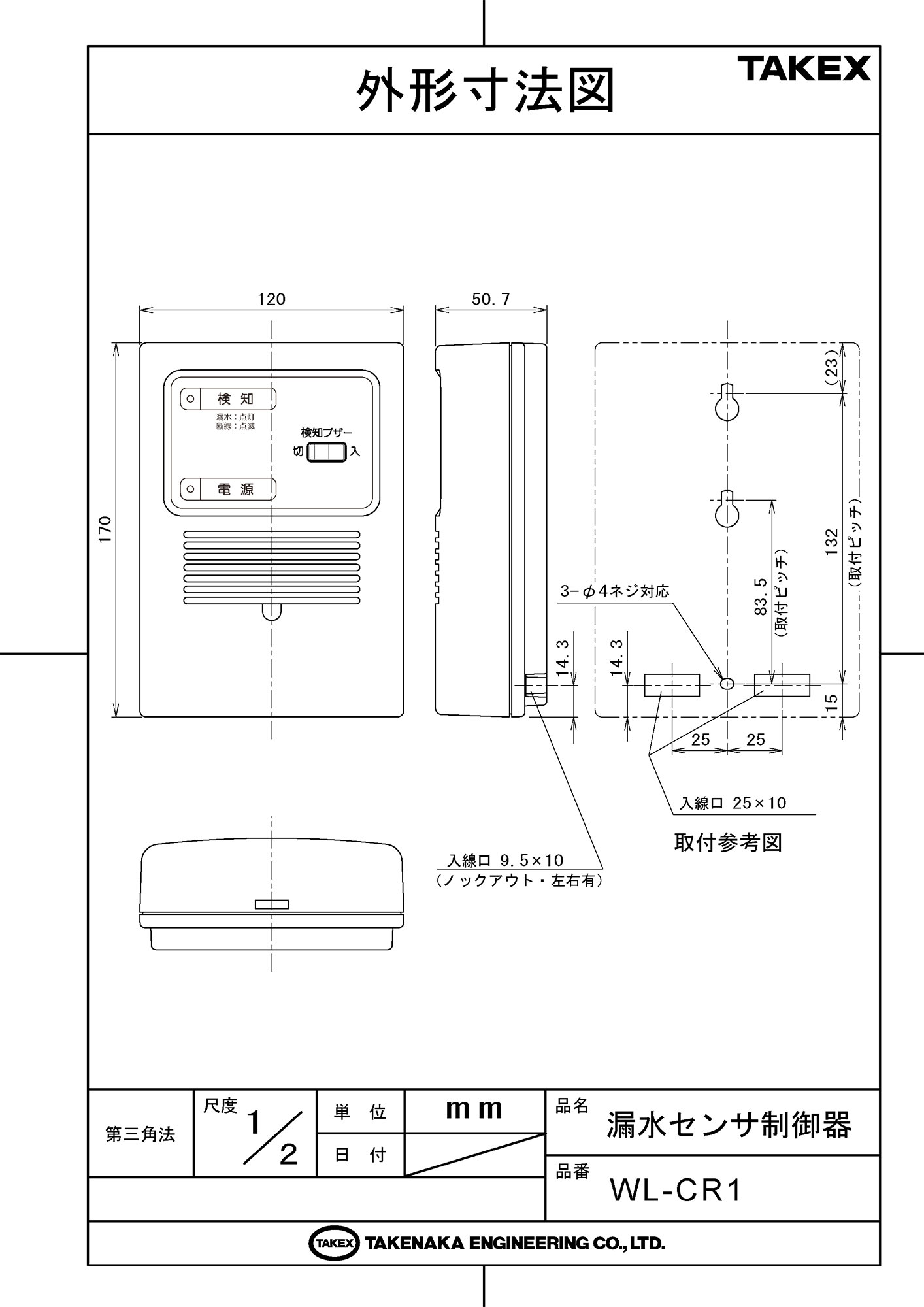

外形寸法 H170 × W120 × D50.7 (mm)

FAQ

Q：どのような水でも検知できますか？ A：水道水や工業用水などは検知可能ですが、純水や超純水など不純物が極めて少なく、電気を通さない性質の水は検知できませんのでご注意ください。
Q：AC100VとDC24Vの電源を同時に接続しても大丈夫ですか？ A：いいえ、絶対に避けてください。故障の原因となります。どちらか一方の電源のみを接続してください。
Q：センサーまでの距離を長くしたいのですが可能ですか？ A：はい、0.65mmの単線使用時で最大1,000mまで延長可能です。途中の接続箇所は自己融着テープなどで確実に防水処理を行ってください。
Q：断線警報が鳴り続けるのですが、どうすればいいですか？ A：センサーの接続端子が緩んでいないか、またはセンサー本体が切断されていないかを確認してください。断線検知機能付きの指定センサー（ZT-2終端抵抗付等）を使用しているかも併せて確認が必要です。
Q：ブザー音を鳴らさないように設定できますか？ A：はい、本体カバー内部の「検知ブザー音 入切スイッチ」を「切」にすることで、ブザー音のみを止めることができます。LED表示と接点出力はそのまま動作します。
Q：検知感度の調整はどのように行いますか？ A：内部の感度調整ボリュームで行います。時計回りに回すと感度が高くなり、反時計回りに回すと低くなります。通常は中点でご使用ください。
Q：ポイントセンサーを使用する際の注意点はありますか？ A：ポイントセンサー（AD-PA-R）を使用する場合は、感度調整ボリュームを最大（H側）にしてご使用いただくことを推奨します。
Q：テストボタンは何のためにありますか？ A：テストボタンを押すことで、擬似的に漏水検知状態を作り出せます。本体のブザー・LEDの確認だけでなく、接続した外部機器（監視盤など）との連動テストを1人で行う際に非常に便利です。
Q：センサーの清掃は必要ですか？ A：センサーに油分や汚れが付着すると、水を弾いてしまい検知できなくなることがあります。定期的に中性洗剤を薄めた布で拭き、乾燥させておくことをお勧めします。
Q：屋外に設置して使用できますか？ A：本製品は屋内専用です。屋外や湿気が著しく多い場所、直接水がかかる場所には設置しないでください。
